大学物理,稳恒磁场10-4安培环路定理概述.
- 格式:ppt
- 大小:1.08 MB
- 文档页数:18

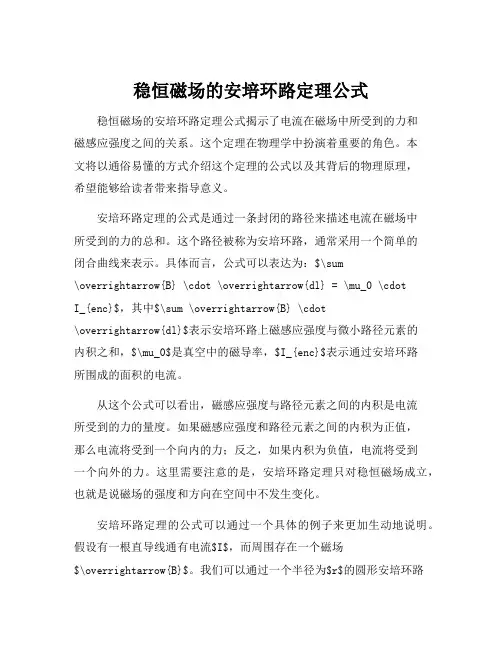

稳恒磁场的安培环路定理公式稳恒磁场的安培环路定理公式揭示了电流在磁场中所受到的力和磁感应强度之间的关系。
这个定理在物理学中扮演着重要的角色。
本文将以通俗易懂的方式介绍这个定理的公式以及其背后的物理原理,希望能够给读者带来指导意义。
安培环路定理的公式是通过一条封闭的路径来描述电流在磁场中所受到的力的总和。
这个路径被称为安培环路,通常采用一个简单的闭合曲线来表示。
具体而言,公式可以表达为:$\sum\overrightarrow{B} \cdot \overrightarrow{dl} = \mu_0 \cdotI_{enc}$,其中$\sum \overrightarrow{B} \cdot\overrightarrow{dl}$表示安培环路上磁感应强度与微小路径元素的内积之和,$\mu_0$是真空中的磁导率,$I_{enc}$表示通过安培环路所围成的面积的电流。
从这个公式可以看出,磁感应强度与路径元素之间的内积是电流所受到的力的量度。
如果磁感应强度和路径元素之间的内积为正值,那么电流将受到一个向内的力;反之,如果内积为负值,电流将受到一个向外的力。
这里需要注意的是,安培环路定理只对稳恒磁场成立,也就是说磁场的强度和方向在空间中不发生变化。
安培环路定理的公式可以通过一个具体的例子来更加生动地说明。
假设有一根直导线通有电流$I$,而周围存在一个磁场$\overrightarrow{B}$。
我们可以通过一个半径为$r$的圆形安培环路来观察这个过程。
根据公式,我们可以计算出磁感应强度在安培环路上的线积分。
在这个例子中,由于磁场的方向与路径元素的方向相同,内积将永远为正值。
因此,电流在环路上将受到一个向内的力。
这个力的大小可以由公式计算得出。
安培环路定理不仅在理论上有重要意义,它还在实际中广泛应用。
例如,当我们需要设计电磁铁时,可以根据安培环路定理来确定所需的电流和磁感应强度,从而使电磁铁能够产生所需要的磁场。

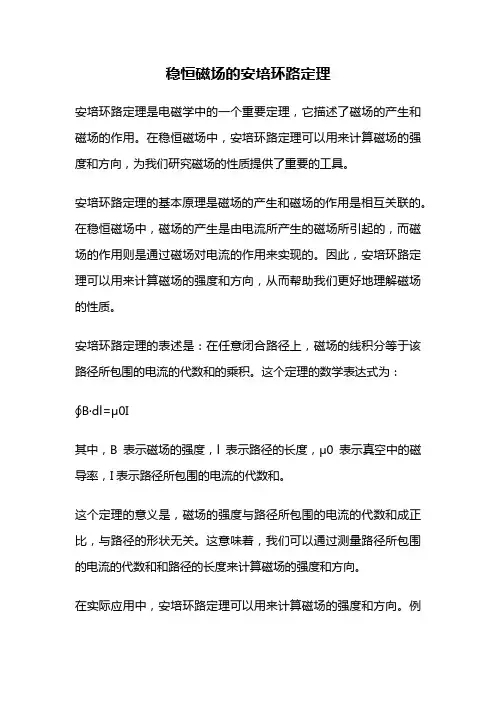

稳恒磁场的安培环路定理安培环路定理是电磁学中的一个重要定理,它描述了磁场的产生和磁场的作用。
在稳恒磁场中,安培环路定理可以用来计算磁场的强度和方向,为我们研究磁场的性质提供了重要的工具。
安培环路定理的基本原理是磁场的产生和磁场的作用是相互关联的。
在稳恒磁场中,磁场的产生是由电流所产生的磁场所引起的,而磁场的作用则是通过磁场对电流的作用来实现的。
因此,安培环路定理可以用来计算磁场的强度和方向,从而帮助我们更好地理解磁场的性质。
安培环路定理的表述是:在任意闭合路径上,磁场的线积分等于该路径所包围的电流的代数和的乘积。
这个定理的数学表达式为:∮B·dl=μ0I其中,B表示磁场的强度,l表示路径的长度,μ0表示真空中的磁导率,I表示路径所包围的电流的代数和。
这个定理的意义是,磁场的强度与路径所包围的电流的代数和成正比,与路径的形状无关。
这意味着,我们可以通过测量路径所包围的电流的代数和和路径的长度来计算磁场的强度和方向。
在实际应用中,安培环路定理可以用来计算磁场的强度和方向。
例如,在一个长直导线中,电流的方向是垂直于导线的方向,因此,磁场的方向是沿着导线的方向。
如果我们想要计算导线周围的磁场强度,我们可以选择一个圆形路径,使得路径的中心点位于导线的中心,然后测量路径所包围的电流的代数和和路径的长度,就可以计算出磁场的强度和方向。
在另一个例子中,我们可以考虑一个长直螺线管,它是由一根长直导线绕成的。
在这种情况下,磁场的方向是沿着螺线管的轴线方向,因此,我们可以选择一个圆形路径,使得路径的中心点位于螺线管的轴线上,然后测量路径所包围的电流的代数和和路径的长度,就可以计算出磁场的强度和方向。
安培环路定理是电磁学中的一个重要定理,它描述了磁场的产生和磁场的作用。
在稳恒磁场中,安培环路定理可以用来计算磁场的强度和方向,为我们研究磁场的性质提供了重要的工具。
通过应用安培环路定理,我们可以更好地理解磁场的性质,从而更好地应用磁场的知识。

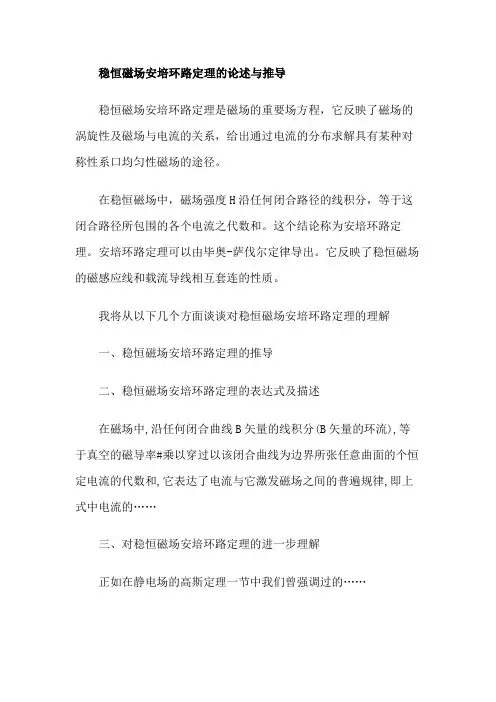

稳恒磁场安培环路定理的论述与推导
稳恒磁场安培环路定理是磁场的重要场方程,它反映了磁场的涡旋性及磁场与电流的关系,给出通过电流的分布求解具有某种对称性系口均匀性磁场的途径。
在稳恒磁场中,磁场强度H沿任何闭合路径的线积分,等于这闭合路径所包围的各个电流之代数和。
这个结论称为安培环路定理。
安培环路定理可以由毕奥-萨伐尔定律导出。
它反映了稳恒磁场的磁感应线和载流导线相互套连的性质。
我将从以下几个方面谈谈对稳恒磁场安培环路定理的理解
一、稳恒磁场安培环路定理的推导
二、稳恒磁场安培环路定理的表达式及描述
在磁场中,沿任何闭合曲线B矢量的线积分(B矢量的环流),等于真空的磁导率#乘以穿过以该闭合曲线为边界所张任意曲面的个恒定电流的代数和,它表达了电流与它激发磁场之间的普遍规律,即上式中电流的……
三、对稳恒磁场安培环路定理的进一步理解
正如在静电场的高斯定理一节中我们曾强调过的……
四、稳恒磁场安培环路定理的应用:安培环路定理以积分形式表达了恒定……利用安培环路定理求磁场的基本步骤
1.首先用磁场叠加原理对载流体的磁场作对称性分析;
2.根据磁场的对称性和特征,选择适当形状的环路;
3.利用公式(1)求磁感强度。

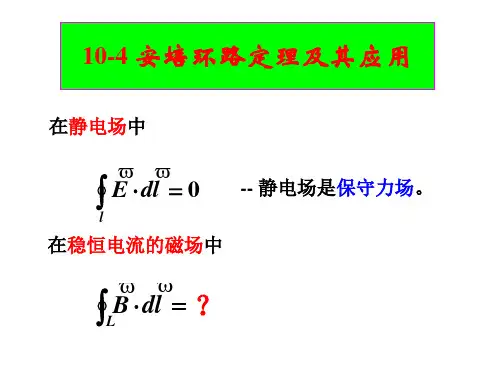

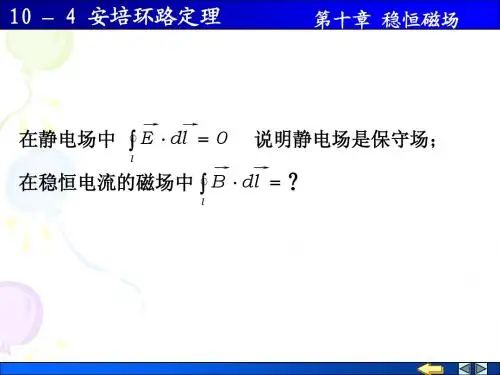

10-4 安培环路定理静电场的一个重要特征是电场强度E 沿任意闭合路径的积分等于零,即0d =⋅⎰l E l,那么,磁场中的磁感强度B 沿任意闭合路径的积分⎰⋅ld lB 等于多少呢?可以证明:在真空的稳恒磁场中,磁感强度B 沿任一闭合路径的积分(即B 的环流)的值,等于0μ乘以该闭合路径所包围的各电流的代数和,即∑⎰==⋅ni lI10 d il B μ (10-8)安培环路定理与静电场环路定理的比较 讨论:安培环路定理的证明如图(a)所示,有一通有电流I 的长直载流导线垂直于屏幕平面,且电流流向垂直屏幕平面向内. 在屏幕平面上取两个闭合路径1C 和2C ,其中闭合路径1C 内包围的电流为I ,而在闭合路径2C 内没有电流. 从图(b )可以看出,由于磁感强度B 的方向总是沿着环绕直导线的圆形回路的切线方向,所以对闭合路径1C 或2C 上任意一线元l d ,磁感强度B 与l d 的点积为ϕαd cos d d Br l B ==⋅l B式中r 为载流导线至线元l d 的距离. 由第10-2节二中例1的式(2),上式可写成ϕμϕμd π2d π2d 00Ir rI==⋅l B (1)对于图(a )的闭合回路1C ,ϕ将由0增至π2. 于是,磁感强度B 沿闭合路径1C 的环流为这就是真空中磁场的环路定理,也称安培环路定理。
它是电流与磁场之间的基本规律之一。
在式(10-8)中,若电流流向与积分回路呈右螺旋关系,电流取正值;反之则取负值。
⎰⎰===⋅1000π2π2d π2d CIIIμμϕμl B (2)可见,真空中磁感强度B 沿闭合路径的环流等于闭合路径所包围的电流乘以0μ,而与闭合路径的形状无关.然而,对于图(a )中的闭合路径2C ,将得到不同的结果,当我们从闭合路径2C 上某一点出发,绕行一周后,角ϕ的净增量为零,即⎰=0d ϕ于是,由式(1)可得⎰=⋅20d c l B (3)比较式(2)和式(3)可以看出,它们是有差别的. 这是由于闭合路径1C 包围了电流,而闭合路径2C 却未包围电流. 于是我们可以得到普遍的安培环路定理:沿任意闭合路径的磁感强度B 的环流为⎰∑=⋅20d c I μl B式中∑I 是该闭合路径所包围电流的代数和 人物简介:安培简介安培(Andre Marie Ampere,1775-1855),法国物理学家,对数学和化学也有贡献,他在电磁理论的建立和发展方面建树颇丰。
