监控量测安全技术交底

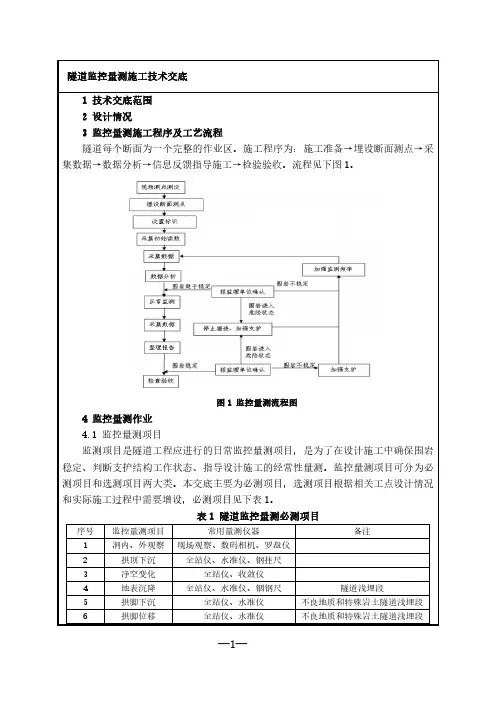

隧道监控量测施工技术交底1技术交底范围2设计情况3监控量测施工程序及工艺流程隧道每个断面为一个完整的作业区。

施工程序为：施工准备→埋设断面测点→采集数据→数据分析→信息反馈指导施工→检验验收。

流程见下图1。

图1监控量测流程图4监控量测作业4.1监控量测项目监测项目是隧道工程应进行的日常监控量测项目，是为了在设计施工中确保围岩稳定、判断支护结构工作状态、指导设计施工的经常性量测。

监控量测项目可分为必测项目和选测项目两大类。

本交底主要为必测项目，选测项目根据相关工点设计情况和实际施工过程中需要增设，必测项目见下表1。

表1隧道监控量测必测项目序号监控量测项目常用量测仪器备注1洞内、外观察现场观察、数码相机、罗盘仪2拱顶下沉全站仪、水准仪、钢挂尺3净空变化全站仪、收敛仪4地表沉降全站仪、水准仪、铟钢尺隧道浅埋段5拱脚下沉全站仪、水准仪不良地质和特殊岩土隧道浅埋段6拱脚位移全站仪、水准仪不良地质和特殊岩土隧道浅埋段7⑵隧道内测点布置净空变化、拱顶下沉和地表下沉（浅埋地段）等必测项目应设置在同一断面，隧道内净空变化、拱顶下沉测点等必测项目应设置在同一断面，其量测断面间距及测点数量根据围岩级别、隧道埋深、开挖方法确定。

量测断面间距表围岩级别断面间距（m）Ⅴ5mⅣ10mⅢ30m洞内监控量测围岩收敛布点根据隧道施工工法进行确定，根据本标段隧道工程的特点，台阶法一般地段为每台阶设置一条水平测线，特殊地段增加两条斜测线。

具体布置方法见下图：台阶法拱顶测点、水平测线、斜测线布置示意⑶量测点设置及标识洞内监控量测采用全站仪非接触监测系统，采用全站仪对测点上采用4*4cm反光片十字丝中心进行量测记录，反射片粘贴在40×40mm钢板（钢板事先与Φ12螺纹钢焊接），钢筋及时随开挖预埋。

土质隧道测点钢筋埋入围岩中不小于80cm，石质隧道测点钢筋埋入不小于50cm。

边墙测点布置示意图拱顶测点布置示意图监控量测测点布置后及时进行标识，标识牌长30cm，宽25cm，采用塑料泡沫板制作，标识牌采用钢钉固定在初支表面，统一悬挂于隧道一侧边墙，内容采用黑色记号笔及时填写。

技术交底和安全技术交底具体操作要求区分概念技术交底：工器具及材料准备，施工技术要点，质量要求及检查方法，常见问题及预防措施。

安全技术交底：本施工项目的施工作业特点和危险点；针对危险点的具体预防措施；应注意的安全事项；相应的安全操作规程和标准；发生事故后应及时采取的避难和急救措施。

一、关于“交底”的规范性要求1、《安全生产法》第三十三条：生产经营单位对重大危险源应当登记建档，进行定期检测、评估、监控，并制定应急预案，告知从业人员和相关人员在紧急情况下应当采取的应急措施。

生产经营单位应当按国家有关规定将本单位重大危险源及有关措施、应急措施报有关地方人民政府负责安全生产监督管理的部门和有关部门备案。

2、《建设工程安全生产管理条例》第二十六条：施工单位应当在施工组织设计中编制安全生产技术措施和施工现场临时用电方案，对下列达到一定规模的危险性较大的分部分项工程编制专项施工方案，并附具安全验算结果，经施工单位技术负责人、总监理工程师签字后实施，由专职安全生产管理人员进行现场监督。

第二十七条中明确规定“建设工程施工前,施工单位负责项目管理的技术人员应当对有关安全施工的技术要求向施工作业班组、作业人员作出详细说明，并由双方签字确认”。

3、中华人民共和国住房和城乡建设部令第37号《危险性较大的分部分项工程安全管理规定》中第十五条规定：“专项施工方案实施前，编制人员或者项目技术负责人应当向施工现场管理人员进行方案交底。

施工现场管理人员应当向作业人员进行安全技术交底，并由双方和项目专职安全生产管理人员共同签字确认。

”二、技术交底全知道一、为什么要进行施工技术交底？为规范项目部工程施工技术交底的管理，在某一单位工程开工前，或一个分项工程施工前，由主管技术领导向参与施工的人员进行的技术性交待，明确技术交底的分类、内容、范围和要求，充分发挥技术交底的作用，建立技术交底制度。

进行技术交底是深入贯彻质量标准化的要求，也是项目现场安全管理的重要管理体系。

一、交底对象本次技术交底针对隧道监控安全测量工作的全体工作人员，包括测量员、技术人员、现场施工人员等。

二、交底时间[具体时间]三、交底内容1. 隧道监控安全测量目的为确保隧道施工过程中的安全，及时发现和处理安全隐患，保障施工人员生命财产安全，提高施工质量，特进行隧道监控安全测量。

2. 隧道监控安全测量范围（1）隧道围岩稳定性监测（2）隧道支护结构变形监测（3）隧道渗漏水监测（4）隧道通风、照明、排水系统监测（5）隧道施工环境监测3. 隧道监控安全测量方法（1）围岩稳定性监测：采用地质雷达、地震波反射法等手段进行。

（2）支护结构变形监测：采用全站仪、水准仪、测斜仪等手段进行。

（3）渗漏水监测：采用水位计、渗漏水监测仪等手段进行。

（4）通风、照明、排水系统监测：采用风压计、照度计、流量计等手段进行。

（5）施工环境监测：采用噪声计、粉尘计、温度计等手段进行。

4. 隧道监控安全测量注意事项（1）严格遵守国家相关法律法规和行业标准。

（2）认真执行测量方案，确保测量数据的准确性。

（3）加强现场安全防护，防止意外事故发生。

（4）定期对测量仪器进行校准、维护，确保仪器精度。

（5）做好测量数据的记录、整理和分析工作。

5. 隧道监控安全测量报告编制（1）报告内容应包括：测量时间、地点、仪器设备、测量方法、测量结果、分析评价等。

（2）报告格式应符合相关规定，确保报告的规范性和可读性。

6. 隧道监控安全测量工作要求（1）各岗位人员应明确自己的职责，严格遵守操作规程。

（2）加强沟通与协作，确保隧道监控安全测量工作的顺利进行。

（3）定期对隧道监控安全测量工作进行总结和改进，不断提高工作质量。

四、交底结束本次隧道监控安全测量技术交底至此结束，请全体人员认真领会并执行。

五、备注1. 请各岗位人员认真阅读并签字确认。

2. 如有疑问，请及时向项目负责人或技术负责人咨询。

[签名][职务][日期]。

监控系统安装安全技术交底背景和目的本文档旨在向所有相关人员交底监控系统的安装安全技术。

通过了解操作规程和安全措施，能够确保监控系统的正常运行，并降低潜在的安全风险。

环境要求在进行监控系统的安装之前，请确保以下环境要求已经满足：- 墙壁或支架应足够承重，能够安全地安装监控设备。

- 电源和数据线路的布线应符合安全标准，避免短路、漏电等危险。

- 设备安装位置应合理，避免阻挡和遮挡监控视野。

安装步骤请按照以下步骤进行监控系统的安装：1.准备工作：确定所有所需设备的型号和数量，并确保其已经准备齐全。

2.安装支架：根据具体情况，选择并安装合适的支架。

3.安装设备：将监控设备安装在已搭建好的支架上，确保设备稳固且定位准确。

4.连接电源线和数据线：将电源线和数据线分别连接到监控设备的相应接口上。

5.调试和测试：完成安装后，进行系统的调试和测试，确保监控系统能够正常工作。

6.整理和清理：进行必要的整理和清理工作，确保安装区域整洁并且没有遗留的杂物。

安全注意事项在安装过程中，请遵守以下安全注意事项：- 使用适当的工具和设备，避免使用损坏或不合格的工具。

- 注意个人安全，避免不必要的身体接触或过度伸展。

- 阅读并遵守设备的操作说明书和安全手册。

当遇到问题或不确定之处时，及时寻求专业人员的帮助。

- 在操作设备时，注意避免短路、电击或其他潜在危险。

- 安装过程中，注意设备的防尘、防水和防雷击等特性。

- 在安装完成后，检查设备连接、固定和定位情况，确保设备稳固可靠。

- 在工作完成后，清理现场并妥善处理安装所产生的垃圾和废弃物。

总结通过本文档，我们希望能够使相关人员了解监控系统的安装安全技术，并正确操作和维护监控设备。

请按照本文档的要求进行工作，并注意安全事项。

如有任何疑问或需要进一步帮助，请随时咨询相关部门。

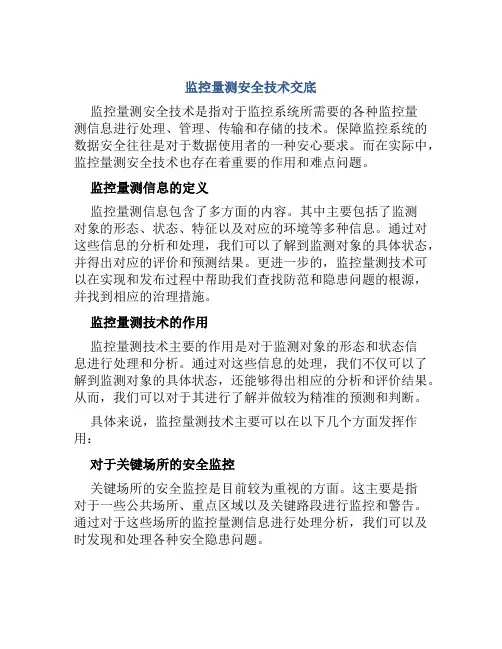

监控量测安全技术交底监控量测安全技术是指对于监控系统所需要的各种监控量测信息进行处理、管理、传输和存储的技术。

保障监控系统的数据安全往往是对于数据使用者的一种安心要求。

而在实际中，监控量测安全技术也存在着重要的作用和难点问题。

监控量测信息的定义监控量测信息包含了多方面的内容。

其中主要包括了监测对象的形态、状态、特征以及对应的环境等多种信息。

通过对这些信息的分析和处理，我们可以了解到监测对象的具体状态，并得出对应的评价和预测结果。

更进一步的，监控量测技术可以在实现和发布过程中帮助我们查找防范和隐患问题的根源，并找到相应的治理措施。

监控量测技术的作用监控量测技术主要的作用是对于监测对象的形态和状态信息进行处理和分析。

通过对这些信息的处理，我们不仅可以了解到监测对象的具体状态，还能够得出相应的分析和评价结果。

从而，我们可以对于其进行了解并做较为精准的预测和判断。

具体来说，监控量测技术主要可以在以下几个方面发挥作用：对于关键场所的安全监控关键场所的安全监控是目前较为重视的方面。

这主要是指对于一些公共场所、重点区域以及关键路段进行监控和警告。

通过对于这些场所的监控量测信息进行处理分析，我们可以及时发现和处理各种安全隐患问题。

对于环境监测的处理环境监测是一个多方面的领域，其中涵盖了各种气象、污染、地质和水文等信息。

通过对于环境监控量测信息的分析和处理，我们可以了解到环境的实际状况，并得出针对性的防范和保护措施，以促进外部环境的持续健康发展。

对于工程量测的处理工程量测是指对于各种工程建设过程中所需要的相关量测信息进行处理和分析。

通过对于这些信息的分析和处理，我们可以了解到工程项目的实际情况，并得出针对性的治理措施。

对于信息汇聚的维护监控量测技术还可以对于各方面的信息汇聚进行维护。

通过对于信息的维护和更新，我们可以及时了解到最新的信息变化并作出相应的调整。

监控量测技术存在的难点问题尽管监控量测技术可以在多方面发挥作用，但在实践中往往也存在着各种难点问题。

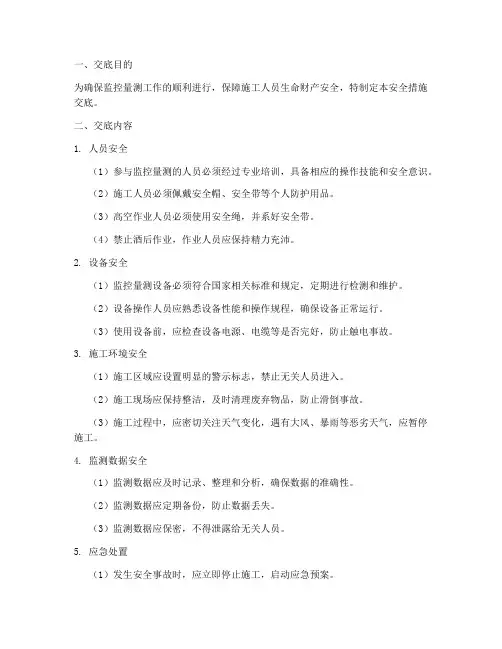

一、交底目的为确保监控量测工作的顺利进行，保障施工人员生命财产安全，特制定本安全措施交底。

二、交底内容1. 人员安全（1）参与监控量测的人员必须经过专业培训，具备相应的操作技能和安全意识。

（2）施工人员必须佩戴安全帽、安全带等个人防护用品。

（3）高空作业人员必须使用安全绳，并系好安全带。

（4）禁止酒后作业，作业人员应保持精力充沛。

2. 设备安全（1）监控量测设备必须符合国家相关标准和规定，定期进行检测和维护。

（2）设备操作人员应熟悉设备性能和操作规程，确保设备正常运行。

（3）使用设备前，应检查设备电源、电缆等是否完好，防止触电事故。

3. 施工环境安全（1）施工区域应设置明显的警示标志，禁止无关人员进入。

（2）施工现场应保持整洁，及时清理废弃物品，防止滑倒事故。

（3）施工过程中，应密切关注天气变化，遇有大风、暴雨等恶劣天气，应暂停施工。

4. 监测数据安全（1）监测数据应及时记录、整理和分析，确保数据的准确性。

（2）监测数据应定期备份，防止数据丢失。

（3）监测数据应保密，不得泄露给无关人员。

5. 应急处置（1）发生安全事故时，应立即停止施工，启动应急预案。

（2）迅速组织人员救援，并及时报告相关部门。

（3）对事故原因进行调查，采取有效措施防止类似事故再次发生。

三、交底要求1. 施工单位应将本安全措施交底给所有参与监控量测的人员。

2. 施工人员应认真学习并严格遵守本安全措施。

3. 施工单位应定期对安全措施执行情况进行检查，确保安全措施落实到位。

四、附件1. 监控量测设备清单2. 监控量测操作规程3. 监控量测应急预案五、交底日期年月日六、接受交底人员签名（此处请填写接受交底人员姓名及职务）。

施工技术交底书
附：（1）技术交底会议纪要
（2）人员签到表
技术交底会议纪要
年月日，由持，组织、、、、等相关人员，在三工区技术会议室针对进行了技术交底。

由将该施工工艺细则、操作要点及质量标准；质量问题预防及注意事项；施工技术措施和安全技术交底；出现紧急情况下的应急救援措施、紧急逃生措施）等进行了详细讲解，并对作业人员提出的疑问进行了解答，会议历时1小时。

详细交底内容见施工技术交底书。

参加技术交底会议人员名单附后。

年月日
技术交底签到表。

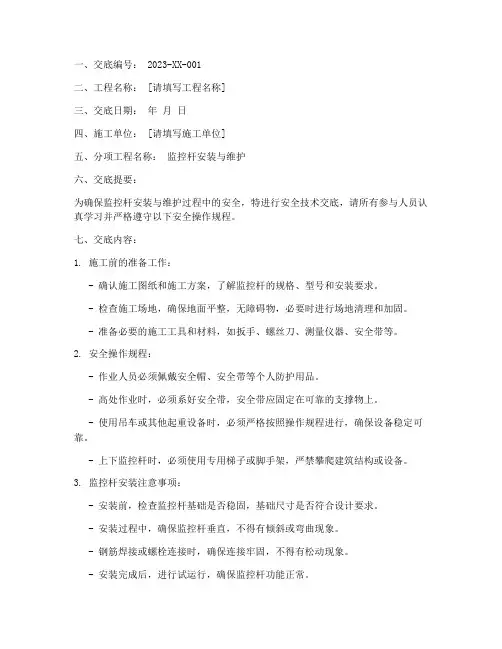

一、交底编号： 2023-XX-001二、工程名称： [请填写工程名称]三、交底日期：年月日四、施工单位： [请填写施工单位]五、分项工程名称：监控杆安装与维护六、交底提要：为确保监控杆安装与维护过程中的安全，特进行安全技术交底，请所有参与人员认真学习并严格遵守以下安全操作规程。

七、交底内容：1. 施工前的准备工作：- 确认施工图纸和施工方案，了解监控杆的规格、型号和安装要求。

- 检查施工场地，确保地面平整，无障碍物，必要时进行场地清理和加固。

- 准备必要的施工工具和材料，如扳手、螺丝刀、测量仪器、安全带等。

2. 安全操作规程：- 作业人员必须佩戴安全帽、安全带等个人防护用品。

- 高处作业时，必须系好安全带，安全带应固定在可靠的支撑物上。

- 使用吊车或其他起重设备时，必须严格按照操作规程进行，确保设备稳定可靠。

- 上下监控杆时，必须使用专用梯子或脚手架，严禁攀爬建筑结构或设备。

3. 监控杆安装注意事项：- 安装前，检查监控杆基础是否稳固，基础尺寸是否符合设计要求。

- 安装过程中，确保监控杆垂直，不得有倾斜或弯曲现象。

- 钢筋焊接或螺栓连接时，确保连接牢固，不得有松动现象。

- 安装完成后，进行试运行，确保监控杆功能正常。

4. 监控杆维护保养：- 定期检查监控杆的连接部位，发现松动应及时紧固。

- 检查监控杆表面，发现腐蚀、损坏等情况应及时修复或更换。

- 检查监控杆的支撑结构，确保其稳固可靠。

- 高处维护保养时，必须采取安全措施，防止坠落事故。

5. 应急预案：- 发生坠落、物体打击等事故时，立即启动应急预案，及时救援受伤人员。

- 如遇恶劣天气，如大风、暴雨等，暂停高处作业，确保人员安全。

八、接受人：[请填写接受人姓名及职务]九、交底人：[请填写交底人姓名及职务]十、备注：1. 本安全技术交底适用于监控杆的安装与维护工作。

2. 所有参与人员必须严格遵守本交底内容，确保施工安全。

3. 施工过程中如有疑问，应及时向交底人或现场负责人咨询。

一、交底目的为确保隧道施工过程中监控量测工作的安全、准确、高效，特制定本安全技术交底。

二、交底内容1. 监控量测人员安全要求（1）监控量测人员必须经过专业培训，熟悉隧道监控量测技术规范和操作流程。

（2）进入施工现场前，必须穿戴好个人防护用品，如安全帽、工作服、防护眼镜、手套等。

（3）严禁酒后、疲劳作业，确保作业人员精神饱满。

2. 监控量测设备安全要求（1）监控量测设备应定期进行维护、保养，确保设备正常运行。

（2）使用前应检查设备电源、传感器、数据传输等是否正常。

（3）设备操作人员应熟悉设备性能，按照操作规程进行操作。

3. 监控量测作业安全要求（1）监控量测作业前，应了解隧道地质、水文、气象等条件，评估作业风险。

（2）作业现场应设置警示标志，确保作业人员视线清晰。

（3）监控量测人员应遵循以下作业步骤：a. 根据设计要求，确定监测断面和监测点。

b. 使用测量仪器进行监测，记录数据。

c. 分析监测数据，发现异常情况及时报告。

d. 根据监测数据，调整施工方案，确保隧道安全。

4. 监控量测数据处理安全要求（1）数据处理人员应熟悉数据处理软件，确保数据处理准确。

（2）数据处理过程中，应严格执行数据处理规范，确保数据真实性。

（3）数据存储、传输应采取加密措施，防止数据泄露。

三、安全注意事项1. 作业人员应严格遵守隧道施工安全操作规程，确保自身安全。

2. 严禁在隧道内吸烟、饮酒、使用明火等，防止火灾事故发生。

3. 严禁在隧道内进行高空作业，如需进行高空作业，必须采取安全措施。

4. 隧道内施工机械、设备应定期检查、维护，确保其安全运行。

5. 隧道内应设置应急照明、通风、排水等设施，确保应急情况下的安全。

四、应急措施1. 发生安全事故时，立即停止作业，启动应急预案。

2. 确保受伤人员得到及时救治，防止事故扩大。

3. 对事故原因进行调查，分析原因，制定整改措施。

4. 对事故责任人员进行处理，确保类似事故不再发生。

五、交底人及时间交底人：________交底时间：____年__月__日备注：本交底经双方确认，双方代表签字生效。

安全技术交底的主要内容有哪些？安全技术交底的主要内容有哪些？施工技术交底是使施工人员对工程特点、技术质量要求、施工方法与措施和安全等方面有较详细了解的必要措施，以便于科学地组织施工，安全文明生产。

以下是各技术交底的相关知识：技术交底有几种形式？（1）书面交底：通过书面交底内容向下级人员交底，双方在交底书上签字，逐级落实，责任到人，有据可查，效果较好，是最常用的的交底方式。

（2）会议交底：召开会议传达交底内容，可通过多工种的讨论、协商对技术交底内容进行补充完善，提前规避技术问题。

（3）样板/模型交底：实行样板引路，制作满足各项要求的样板予以参考，常用于要求较高的项目；或制作模型以加深实际操作人员的理解。

（4）挂牌交底：在标牌上写明交底相关要求，挂在施工场所，适用于内容及人员固定的分项工程。

技术交底原则（1）突出指导性、针对性、可行性及可操作性，提出具体的足够细化的操作及控制要求。

（2）与相应的施工技术方案保持一致，满足质量验收规范与技术标准。

（3）使用标准化的技术用语和专业术语，使用国际制计量单位，并使用统一的计量单位，不能混用；确保语言通俗易懂，必要时辅助插图或模型等措施。

（4）确保与某分部分项工程的全部有关人员都接受交底，形成相应记录。

（5）技术交底记录应妥善保存，一份交作业队组，一份交底人自存，一份交由资料员，作为竣工技术文件的一部分。

（6）以施工图纸、施工技术方案、施工组织设计、相关规范和技术标准、施工技术操作规程、安全法规及相关标准。

三级交底制度（1）第一级为项目施工技术总体交底，由项目总工对工程总体情况向各部门负责人、分项工程负责人及全体管理人员进行全面技术交底。

（2）第二级技术交底为总工程师或工程部长在分部工程施工前，向各分项工程为单元向分项工程技术负责人和技术人员进行交底。

（3）第三级技术交底是分项工程技术负责人或现场工程师/技术负责人向技术员、工长或操作人员进行技术交底。

以上三级交底中，如涉及到采用新材料、新工艺、新技术的内容，或是易出现质量通病的工程，以及整体项目中的重大工程、重要分项工程，应由总工程师亲自交底。

一、交底目的为确保测绘作业安全，预防安全事故的发生，提高测绘作业人员的安全意识和自我保护能力，特制定本安全技术交底。

二、交底范围本交底适用于所有测绘作业，包括但不限于地形测绘、地质测绘、遥感测绘、工程测绘等。

三、交底内容1. 作业前的安全检查（1）检查作业现场环境，确保作业区域无安全隐患。

（2）检查测绘设备，确保设备性能良好，无故障。

（3）检查个人防护用品，如安全帽、安全带、手套、防滑鞋等，确保完好。

2. 作业中的安全注意事项（1）严格遵守操作规程，不得擅自改变作业程序。

（2）保持作业区域清洁，防止绊倒、滑倒等事故发生。

（3）在高空作业时，必须佩戴安全带，并确保安全带系挂牢固。

（4）使用测量仪器时，注意避免碰撞、跌落等事故。

（5）作业过程中，如发现安全隐患，应立即停止作业，并及时报告相关部门。

3. 应急处置措施（1）发生事故时，应立即采取紧急措施，保护事故现场。

（2）根据事故情况，迅速拨打急救电话，寻求救援。

（3）配合相关部门进行事故调查和处理。

4. 个人防护用品的使用（1）作业人员必须正确佩戴安全帽，确保安全帽符合国家标准。

（2）在高空作业时，必须佩戴安全带，并确保安全带系挂牢固。

（3）根据作业环境，正确佩戴防尘口罩、防毒面具等防护用品。

四、交底程序1. 项目部安全管理人员进行现场总交底。

2. 各分部、分项工程技术人员向生产副经理或栋号长、工长交底。

3. 栋号长、工长向劳务队长或班组长交底。

4. 班组长依据书面交底，口头向施工人员进行交底。

5. 所有接交底人员必须在交底书背面签字，并由项目部安全管理员存档。

五、执行原则1. 谁交底谁负责监控交底的运行情况，做到及时跟踪检查。

2. 安全技术交底须根据工程实际需要编写，由交底人填写齐全，并一式多份，其中交底人、接交底人、安全员必须人手一份。

六、附则1. 本范本适用于测绘作业全过程，如有未尽事宜，可根据实际情况进行补充。

2. 本范本由项目部安全管理部门负责解释。

（二级）交底单位名称：中国建筑第六工程局有限公司编号：SD- 工程名称椴树凹隧道设计文件图号S5-4施工部位监控量测交底日期技术交底目录：1、技术交底范围；2、设计情况；3、开始施工的条件及施工准备工作；4、施工工艺；5、质量标准；6、安全、环保、文明施工等技术措施；7、成品保护措施；8、其他应注意的问题。

附件及附图：1、技术交底书；2、交底签到表编号：SD-单位：中国建筑第六工程局有限公司主送单位一工区编号SD-工程名称椴树凹隧道日期交底正文：1、技术交底范围三淅高速LXTJ-7标椴树凹隧道监控量测施工。

2、设计情况椴树凹隧道所在地位于卢氏县五里川镇。

隧道进出口无道路通往，交通条件极为不便。

采用小净距隧道，隧道左线起讫桩号：ZK33+835-ZK34+290,长455米，最大埋深约84m；右线起讫桩号：YK33+810-YK34+290,长480米，最大埋深约84米。

3、开始施工的条件及施工准备工作3.1、准备好相应的量测仪器。

3.2、准备好相应的辅助工具：爬梯、手电筒及其它辅助工具。

4.、施工工艺4.2监控量测内容 4.2.1隧道洞门观测一般情况，在洞门顶原地面布设至少两个断面，围岩较差的或者原地面纵断面方向坡度较缓的至少3个断面，每个断面7个观测点，沿隧道中线均匀布置，断面间距5米，点间距5米。

隧道洞门开挖后每天观测一次，二衬完成后2天观测一次，仰拱及填充完成后一周观测一次，隧道完成后一个月观测一次，直至完工后三个月。

4.2.2隧道洞内观测（1）拱顶下沉及水平净空变化量测拱顶下沉及水平净空变化量测在同一断面进行量测，并采用相同的量测频率。

如位移出现异常时应加大量测频率。

修改管理基准值满足 监控量测项目制定管理基准的设定隧道开挖初期支护施工测点埋设量测数据采集量测数据分析安全分析已施工段支护加强措施施工建议监测总结结束人员、仪器准备 修改支护设计参数不满足隧道中线内轨顶面约2.5m隧道中线内轨顶面约2.5m两台阶法测点布置示意图双侧壁导坑法测点布置示意图约2.5m隧道中线内轨顶面隧道中线内轨顶面约3.5m 全断面法测点布置示意图三台阶法测点布置示意图图5.1-40 测点布置示意图周边收敛测点拱顶下沉测点图例:注：Ⅱ级围岩地段50m 布置一监测断面，Ⅲ级围岩30m 布置一监测断面，Ⅳ级围岩20m 布置一监测断面，Ⅴ级围岩10m 布置一监测断面约2.5m测点应牢固可靠，易于识别并妥为保护，拱顶量测观测点必须埋设在稳定的岩面上，并和洞内水准点建立联系。

技术交底和安全技术交底的主要内容和要求技术交底一般包括图纸交底、施工设计交底、专项方案交底、分部分项工程交底、质量(安全)技术交底等。

在施工企业技术管理工作中，技术交底和安全技术交底是同时进行的，互相穿插在一起的。

为什么要单独提出安全技术交底呢？因为安全技术交底是一项技术性很强的工作，对于贯彻设计意图、严格实施技术方案、按图施工、循规操作、保证施工质量和施工安全至关重要。

安全技术交底作用主要是：细化、优化施工方案，从施工技术方案选择上保证施工安全，让施工管理、技术人员从施工方案编制、审核上就将安全放到第一的位置；让一线作业人员了解和掌握该作业项目的安全技术操作规程和注意事项，减少因违章操作而导致事故的可能；那么技术交底的方法是什么？技术交底和安全技术交底的主要内容和要求分别都有哪些？01技术交底的分级要求施工技术交底必须在相应工程内容施工前分级进行。

第一级：项目总工向项目各部门负责人及全体技术人员进行交底。

第二级：项目技术部门负责人或各分部分项工程主管工程师向现场技术人员和班组长进行交底。

第三级：现场技术员负责向班组全体作业人员进行技术交底。

02技术交底的主要内容第一级交底主要内容为实施性施工组织设计、技术策划、总体施工方案、重大施工方案等，包括合同文件中规定使用的有关技术规范、监理办法及总工期；设计文件、施工图纸的说明和施工特点以及试验工程项目的施工技术标准、采用的工艺；施工技术方案、工程的重难点、施工主要使用的材料标准和要求，主要施工设备的能力要求和配置；主要危险源、质量保证措施、安全技术措施、季节性施工措施以及有关四新技术要求等。

第二级交底主要内容为分部分项工程施工方案等，包括施工详图和加工图；试验参数及配合比；测量放样桩、测量控制网、监控量测等；爆破设计；施工方案实施的具体措施及施工方法；交叉作业的协作及注意事项；施工质量标准及检验方法；重大危险源的应急救援措施；成品保护方法及措施；施工注意事项等。

主送单位隧道各工区日期.9.1
工程名称监控量测点部署依据图号
5、当拱顶下沉、水平收敛速率达5mm/d或位移累计达1OOmm时,应暂停掘进,并立刻分析原因,采取处理方法。

6、当采取接触量测时,测点挂钩应做成闭合三角形,确保牢靠不变形。

三、监控量测点部署
⑴周围水平位移、净空量测: 开挖后12小时内, 风枪钻眼, 用1:1水泥砂浆填满后再插入测点固定杆, 尽可能使两边测点固定杆在量测方向同一轴线上。

台阶法布设两条净空水平收敛量测线, 全断面最少部署一条, 具体视围岩情况和实际需要情况而定。

接触量测点具体制作以下: 前端（喷锚后外露部分）采取Φ6.5或Φ8圆钢做成边长为5cm等边闭合三角形, 测点固定杆钢筋采取Φ18～Φ22螺纹钢, 固定杆长度在40～50cm。

具体以下图:
⑵拱顶下沉量测: 拱顶下沉量测测点、水平净空量测点和地表下沉量测断面在同一里程处。

编制者复核者
接收单位隧道各工区接收人
工程技术交底书。

技术交底书工程项目：进行夯实处理。

平整夯实后铺设50mm的沙垫层后再放管。

布管前，对沟底尺寸、高程、坡度、地基及基础进行检查，并报监理检验合格后才能放管。

镀锌钢管连接牢固，密封良好，对口准确，套接的短套管或带螺纹的管接头长度不少于电缆管外径的2.2倍；塑料管在套接或插接时，其插入深度为管子内径的1.1〜1.8倍，在插接面上涂以胶合剂密封，采用套接时套管两端应封好。

道路管线坑回填石粉，不能用余土回填，人行横道管坑回填50mm沙后回填余土，回填夯实后应及时清理现场。

3）若管道需要加固时，应会同设计单位、管理部门共同商定，当采用砼或钢筋砼等加固措施。

（4）电缆敷设1）本工程所采用的各款电缆线上报甲方批准后，才用于现场进行安装。

2）电源电缆应采用多支铜芯、聚氯乙烯绝缘聚氯乙烯护套园型平行连接软电线RVV,线芯标称面积不小于4mm的双芯（三芯）线。

电缆在灯杆，灯臂中不允许有接头。

3）控制电缆应采用多支铜芯，聚氯乙烯绝缘聚氯乙烯护套软电线RVV：线芯标称面积不小于1.0mm的多芯线。

4）车辆检测线圈传输电缆应采用多支铜芯、镀锡、聚氯乙烯红外线、密编镀锡铜网屏蔽、耐热型（RVVP28/0.15）线芯标称面积不少于0.75mm的双芯绞合线。

5）车辆检测线圈采用多支铜芯、聚氯乙烯红外线软电线（BVR）线芯标称面积不少于2.5mm的单芯线。

6）冲红灯违章摄影仪电源电缆和控制电器，一般采用地下加保护管埋设，到上线敷设在立杆内。

（5）线槽封装回填：1）环形线圈施工下线后但未封装前，应测试各项技术参数，以确保符合要求。

2）环形线圈绕敷后，必须将封装材料完全嵌入槽内，不得有气泡和漏封，并保证凝固时间内，封装完毕的线圈不会被车辆碾过或有任何松动。

3）应从线圈槽的一端开始，顺序灌入封装材料（环氧树脂或沥青）。

（9）布线：布线是指控制机（器）与各设备、闪光灯、摄像仪、电源入口之间的连接和管道放线。

布线施工应按施工图和有关规范进行。
