焊接坡口尺寸标准焊接坡口尺寸标准是指在进行焊接工艺时，对于坡口的尺寸要求和规范。
坡口尺寸的标准化对于焊接工艺的质量和效率具有重要的影响，因此在实际应用中必须严格遵守相关标准，以确保焊接质量和安全。
首先，焊接坡口的尺寸应符合国家标准或行业规范的要求。
不同的焊接材料、焊接方法和焊接位置都有相应的坡口尺寸标准，必须根据具体情况进行选择和执行。
在选择坡口尺寸时，需要考虑焊接材料的厚度、焊缝的类型、焊接位置和所需的焊接强度等因素，以确保焊接质量和可靠性。
其次，焊接坡口的尺寸要求必须严格执行。
在进行坡口准备时，必须按照设计要求和规范进行尺寸标定和加工，不得随意改变或超出规定范围。
特别是在焊接厚板或高强度材料时，坡口尺寸的误差会直接影响焊接接头的质量和强度，因此必须严格控制坡口尺寸的偏差。
另外，焊接坡口尺寸的选择和加工要根据具体的焊接要求进行合理确定。
在进行焊接工艺设计时，必须充分考虑焊接材料的性能、焊接接头的受力情况、焊接方法的选择等因素，以确定最合适的坡口尺寸和形式。
在进行坡口加工时，必须使用适当的工艺设备和加工工具，确保坡口的尺寸和形状符合要求。
最后，焊接坡口尺寸标准的执行和监督是确保焊接质量的关键。
在实际施工和生产中，必须严格按照标准和规范执行坡口尺寸的要求，不得擅自变更或忽视。
同时，必须对焊接坡口的尺寸进行检测和监控，及时发现和纠正尺寸偏差，以确保焊接接头的质量和可靠性。
总之，焊接坡口尺寸标准对于焊接工艺具有重要的意义，必须严格执行和监督。
只有在实际应用中严格遵守相关标准和规范，合理选择和加工坡口尺寸，才能确保焊接质量和安全，提高焊接工艺的效率和可靠性。
管道焊接坡口打磨要求1.打磨设备：打磨设备必须完好，并且定期检查维护。
打磨机的转速和刀盘直径要根据工作要求选定，保证打磨效果。
2.打磨材料：打磨材料要使用专用的刷片和砂轮，选择适当的砂粒大小和硬度，以充分去除焊渣和氧化层。
3.打磨坡口：打磨坡口要求坡角饱满，坡底深度一致，坡面光滑，没有明显划痕和凹坑。
对于容易氧化的不锈钢管道，在打磨时要注意保护焊缝，避免轻微凹槽、局部腐蚀和过度打磨。
4.打磨容量：打磨容量要根据管道规格确定。
对于大口径管道，要选用适当的打磨机械设备进行打磨，确保坡口打磨的效果和规范。
5.打磨平整度：打磨后的坡口两端应平整，不得有明显的凹陷或突起。
对于特殊设备管道，如高压管道、高温管道等，打磨后要进行平整度测试，确保达到工程要求。
6.打磨清洁度：打磨完毕后，要对焊缝进行清洁处理，确保没有杂质和焊渣。
可以用空气枪吹净焊缝，或者用棉纱蘸酒精进行清洁。
特别是对于不锈钢管道，要避免铁屑等杂质粘附在焊缝上，以免引起锈蚀。
7.打磨光洁度：打磨后的焊缝表面应平整光滑，没有明显的划痕和磨痕。
可以通过目测和手触检查光洁度，也可以使用光洁度仪进行精确的测试。
8.打磨结束标记：打磨结束后，要对每个焊缝进行标记，包括焊接坡口的编号、打磨人员的签字和日期等信息，以便质检人员进行复查。
在管道焊接坡口打磨过程中，要注意操作安全，戴好防护眼镜、面具和手套，避免操作中的意外伤害。
另外，操作人员要熟悉打磨设备和工艺要求，保证打磨质量符合相关标准和规范。
总之，管道焊接坡口打磨对于管道焊接质量的保证至关重要，要严格按照规范要求进行操作，确保焊接接头的质量和可靠性。

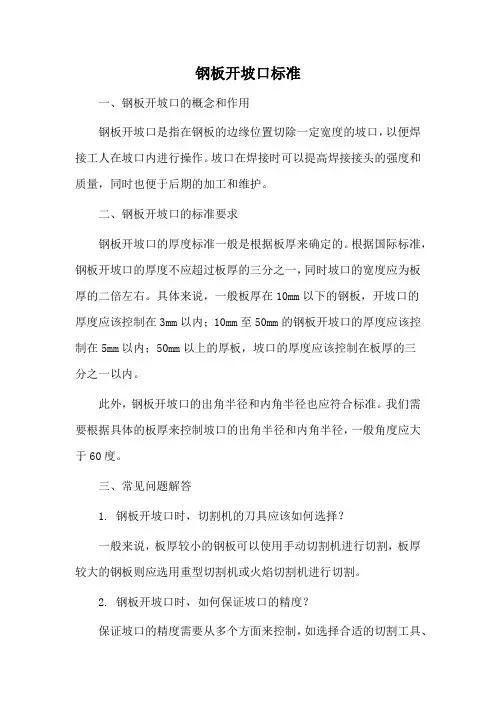

钢板开坡口标准
一、钢板开坡口的概念和作用
钢板开坡口是指在钢板的边缘位置切除一定宽度的坡口，以便焊接工人在坡口内进行操作。
坡口在焊接时可以提高焊接接头的强度和质量，同时也便于后期的加工和维护。
二、钢板开坡口的标准要求
钢板开坡口的厚度标准一般是根据板厚来确定的。
根据国际标准，钢板开坡口的厚度不应超过板厚的三分之一，同时坡口的宽度应为板厚的二倍左右。
具体来说，一般板厚在10mm以下的钢板，开坡口的
厚度应该控制在3mm以内；10mm至50mm的钢板开坡口的厚度应该控制在5mm以内；50mm以上的厚板，坡口的厚度应该控制在板厚的三
分之一以内。
此外，钢板开坡口的出角半径和内角半径也应符合标准。
我们需要根据具体的板厚来控制坡口的出角半径和内角半径，一般角度应大于60度。
三、常见问题解答
1. 钢板开坡口时，切割机的刀具应该如何选择？
一般来说，板厚较小的钢板可以使用手动切割机进行切割，板厚较大的钢板则应选用重型切割机或火焰切割机进行切割。
2. 钢板开坡口时，如何保证坡口的精度？
保证坡口的精度需要从多个方面来控制，如选择合适的切割工具、
控制切割速度和切割深度、保持刀具的锋利度等。
3. 钢板开坡口的角度是否需要注意？
钢板开坡口的角度一般应大于60度，因为过小的角度可能会导致焊接时出现裂纹等问题。
四、总结
钢板开坡口是一项重要的加工工艺，需要严格遵守标准要求，并注意保证坡口的精度和角度。
在实际操作中，我们需要针对具体情况选择合适的工具和操作方法，以保证坡口的质量和焊接接头的强度。

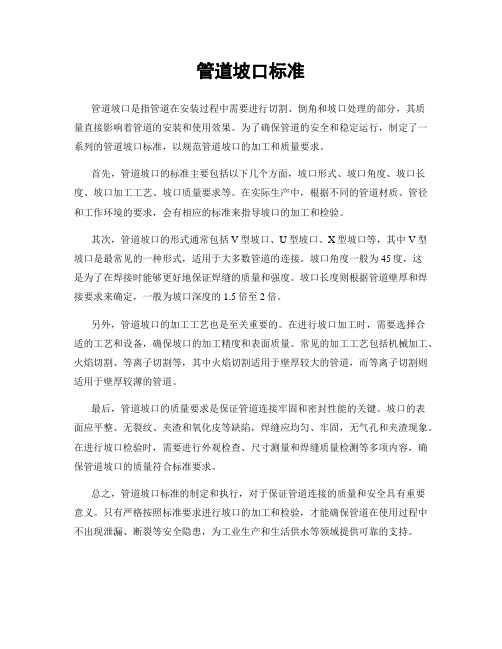

管道坡口标准
管道坡口是指管道在安装过程中需要进行切割、倒角和坡口处理的部分，其质
量直接影响着管道的安装和使用效果。
为了确保管道的安全和稳定运行，制定了一系列的管道坡口标准，以规范管道坡口的加工和质量要求。
首先，管道坡口的标准主要包括以下几个方面，坡口形式、坡口角度、坡口长度、坡口加工工艺、坡口质量要求等。
在实际生产中，根据不同的管道材质、管径和工作环境的要求，会有相应的标准来指导坡口的加工和检验。
其次，管道坡口的形式通常包括V型坡口、U型坡口、X型坡口等，其中V型坡口是最常见的一种形式，适用于大多数管道的连接。
坡口角度一般为45度，这
是为了在焊接时能够更好地保证焊缝的质量和强度。
坡口长度则根据管道壁厚和焊接要求来确定，一般为坡口深度的1.5倍至2倍。
另外，管道坡口的加工工艺也是至关重要的。
在进行坡口加工时，需要选择合
适的工艺和设备，确保坡口的加工精度和表面质量。
常见的加工工艺包括机械加工、火焰切割、等离子切割等，其中火焰切割适用于壁厚较大的管道，而等离子切割则适用于壁厚较薄的管道。
最后，管道坡口的质量要求是保证管道连接牢固和密封性能的关键。
坡口的表
面应平整、无裂纹、夹渣和氧化皮等缺陷，焊缝应均匀、牢固，无气孔和夹渣现象。
在进行坡口检验时，需要进行外观检查、尺寸测量和焊缝质量检测等多项内容，确保管道坡口的质量符合标准要求。
总之，管道坡口标准的制定和执行，对于保证管道连接的质量和安全具有重要
意义。
只有严格按照标准要求进行坡口的加工和检验，才能确保管道在使用过程中不出现泄漏、断裂等安全隐患，为工业生产和生活供水等领域提供可靠的支持。
本篇是《焊接材料资料汇编》第五篇。
本篇主要收集了与焊接有关的技术条件、焊接检验、焊接工艺、焊接评定等方面的标准。
本标准集含8个支集，132个标准。
本篇主要考虑焊接技术、检验人员使用，销售人员应掌握其中主要检验方法的知识。
本篇基本包括了焊接材料产品标准中提及的引用标准（除化学试验）部分；产品标准中引用的化学试验标准，将在以后的篇章中予以汇编。
本篇包含的标准目录如下：一、焊接术语、工艺代号、焊缝符号、坡口形式：1、 GB 324-88 焊缝符号表示法2、 GB 985-88 气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式与尺寸3、 GB 986-88 埋弧焊焊缝坡口的基本形式和尺寸4、 GB/T 3375-1994 焊接术语5、 GB/T 5185-2005 焊接及相关工艺方法代号6、 GB/T 19804-2005 焊接结构的一般尺寸公差和形位公差7、 GB/T 16672-1996 焊缝工作位置倾角和转角的定义8、 GB 5185-85 金属焊接及钎焊方法在图样上的表示代号(已被2005版代替）二、硬度试验国家标准集：GB/T230 金属洛氏硬度试验9、 GBT230.1-2004 金属洛氏硬度试验第1部分：试验方法10、 GBT230.2-2002 金属洛氏硬度试验第2部分：硬度计的检验与校准11、 GBT230.3-2002 金属洛氏硬度试验第3部分：标准硬度块的标定GB/T231-2002 金属布氏硬度试验12、 GBT231.1-2002 金属布氏硬度试验第1部分：试验方法13、 GBT231.2-2002 金属布氏硬度试验第2部分：硬度计的检验与校准14、 GBT231.3-2002 金属布氏硬度试验第3部分：标准硬度块的标定GB/T4340-1999 金属维氏硬度试验15、 GB/T 4340.1-1999 金属维氏硬度试验第1部分：硬度的试验16、 GB/T 4340. 2-1999 金属维氏硬度试验第2部分：硬度计的检验17、 GB/T 4340. 2-1999 金属维氏硬度试验第2部分：硬度计的检验GB/T18449-2001 金属努氏硬度试验18、 GB/T 18449.1-2001 金属努氏硬度试验第1部分：试验方法19、 GB/T 18449.2-2001 金属努氏硬度试验第2部分:硬度计的检验20、 GB/T 18449.3-2001 金属努氏硬度试验第3部分：标准硬度块的标定21、 GB/T 4341- 2001 金属肖氏硬度试验方法22、 GB/T 17394-1998 金属里氏硬度试验方法23、 YS/T 471-2004 铜及铜合金韦氏硬度试验方法三、力学性能和扩散氢含量试验24、 GB/T 228-2002 金属材料室温拉伸试验25、 GB/T 229-1994 金属夏比缺口冲击试验方法26、 GB/T 2649-1989 焊接接头机械性能试验取样方法27、 GB/T 2650-1989 焊接接头冲击试验方法28、 GB/T 2651-1989 焊接接头拉伸试验方法29、 GB/T 2652-1989 焊缝及熔敷金属拉伸试验方法30、 GB/T 2653-1989 焊接接头弯曲及压扁试验方法31、 GB/T 2654-1989 焊接接头及对焊金属硬度试验方法32、 GB/T 3965-1995 熔敷金属中扩散氢测定方法33、 GB/T 7314-2005 金属材料室温压缩试验方法34、 GB/T 13239-2006 金属材料低温拉伸试验方法35、 GB/T 11363-89 钎焊接头强度试验方法36、 GB/T 16957-1997 复合钢板焊接接头力学性能试验方法37、 GB/T 19748-2005 钢材夏比V型缺口摆锤冲击试验仪器化试验方法38、 GBT13450-1992 对接焊接头宽板拉伸试验方法(已废止)39、 GBT15747-1995 正面角焊缝接头拉伸试验方法(已废止)40、 GBT7032-1986 T型角焊接头弯曲试验方法(已废止)四、力学性能和扩散氢含量试验41、 GB 17925-1999 气瓶对接焊缝X 射线实时成像检测42、 GB/T 3323-2005 金属熔化焊焊接接头射线照相43、 GB/T 9445-2005 无损检测人员资格鉴定与认证44、 GB/T 11345-1989 钢焊缝手工超声波探伤方法和探伤结果分级45、 GB/T 12604.1-2005 无损检测术语超声检测46、 GB/T 12604.2-2005 无损检测术语射线照相检测47、 GB/T 12604.3-2005 无损检测术语渗透检测48、 GB /T 1260 4. 4-2005 无损检测术语声发射检测49、 GB/T 12604.5-1990 无损检测术语磁粉检测50、 GB/T 15749-1995 定量金相手工测定方法51、 GB/T 15822.1-2005 无损检测磁粉检测第1部分：总则52、 GB/T 15822.2-2005 无损检测磁粉检测无损检测磁粉检测第2部分:检测介质53、 GB/T 15822.3-2005 无损检测磁粉检测第3部分:设备54、 GB/T 18256-2000 焊接钢管(埋弧焊除外)用于确认水压密实性的超声波检测方法55、 GB/T 19500-2004 X射线光电子能谱分析方法通则56、 GB/T 19501-2004 电子背散衍射分析方法通则57、 GB/T 19799.1-2005 无损检测超声检测1号校准试块58、 GB/T 19799. 2-2005 无损检测超声检测2号校准试块59、 GB/T 19937-2005 无损检测渗透探伤装置通用技术要求60、 GB/T 19938-2005 无损检测焊缝射线照相和底片观察条件像质计推荐型式的使用61、 GB/T 19943-2005 无损检测金属材料X和伽玛射线照相检测基本规则62、 JB/T 4930.1-2005 承压设备无损检测第1部分：通用要求63、 JB/T4730.2-2005 承压设备无损检测第2部分射线检测64、 JB/T 4730.3-2005 承压设备无损检测第3部分超声检测65、 JB/T 4730.4-2005 承压设备无损检测第4部分磁粉检测66、 JB/T 4730.5-2005 承压设备无损检测第5部分渗透检测67、 JB/T 4730.6-2005 承压设备无损检测第6部分涡流检测68、 JB/T 8931-1999 堆焊层超声波探伤方法五、裂纹和时效敏感性试验69、 GB /T 4160-2004 钢的应变时效敏感性试验方法（夏比冲击法）70、 GB/T 15248-1994 金属材料轴向等幅低循环疲劳试验方法71、 GB/T 6398-2000 金属材料疲劳裂纹扩展速率试验方法72、 JB/T 4291-1999 焊接接头裂纹张开位移(COD) 试验方法73、 JB/T 6044－1992 焊接接头疲劳裂纹扩展速率侧槽试验方法74、 GB-T4675.5-1984 焊接性试验：焊接热影响区最高硬度试验方法(已废止)75、 GBT2655-1989 焊接接头应变时效敏感性试验方法(已废止)76、 GBT2656-1981 焊缝金属和焊接接头的疲劳试验法(已废止)77、 GBT9446-1988 焊接用插销冷裂纹试验方法(已废止)78、 GBT9447-1988 焊接接头疲劳裂纹扩展速率试验方法(已废止)79、 GBT13816-1992 焊接接头脉动拉伸疲劳试验方法(已废止)80、 GBT13817-1992 对接接头刚性拘束焊接裂纹试验方法(已废止)81、 GB-T4675.1-1984 焊接性试验：斜Y型坡口焊接裂纹试验方法((已废止)82、 GB-T4675.2-1984 焊接性试验：搭接接头（CTS）焊接裂纹试验方法(已废止)83、 GB-T4675.3-1984 焊接性试验：T型接头焊接裂纹试验方法(已废止)84、 GB-T4675.4-1984 焊接性试验：压板对接（FISCO）接头焊接裂纹试验方法(已废止)六、焊接接头质量缺陷分级、评定85、 GB/T 6417.1-2005 金属熔化焊接头缺欠分类及说明86、 GB/T 6417.2-2005 金属压力焊接头缺欠分类及说明87、 GB/T 19418-2003 钢的弧焊接头缺陷质量分级指南88、 JB/T 5104－1991 焊接接头脆性破坏的评定89、 JB/T 6061-1992 焊缝磁粉检验方法和缺陷磁痕的分级90、 JB/T 6062-1992 焊缝渗透检验方法和缺陷迹痕的分级91、 GBT12469-1990 焊接质量保证钢熔化焊接头的要求和缺陷分级（已废止）92、 GBT6417-1986 金属熔化焊焊缝缺陷分类及说明(已废止)七、钢材、不锈钢腐蚀试验、铁素体含量、硬化层深度测量等93、 GB/T 2976-2004 金属材料线材缠绕试验方法94、 GB/T 4334.1-2000 不锈钢10%草酸浸蚀试验方法95、 GB/T 4334.2-2000 不锈钢硫酸-硫酸铁腐蚀试验方法96、 GB/T 4334.3-2000 不锈钢65%硝酸腐蚀试验方法97、 GB/T 4334.4-2000 不锈钢硝酸-氢氟酸腐蚀试验方法98、 GB/T 4334.5-2000 不锈钢硫酸-硫酸铜腐蚀试验方法99、 GB/T 4334.6-2000 不锈钢5%硫酸腐蚀试验方法100、 GB/T 5617-2005 钢的感应淬火或火焰淬火后有效硬化层深度的测定101、 GB/T 9450-2005 钢检渗碳淬火硬化层深度的测定和校核102、 GB/T 9451-2005 钢件薄表面总硬化层深度有效硬化层深度的测定103、 GB/T 15970.1-1995 金属和合金的腐蚀应力腐蚀试验第1部分试验方法总则104、 GB/T 15970.2-2000 金属和合金的腐蚀应力腐蚀试验第2部分弯梁试样的制备和应用105、 GB/T 15970.3-1995 金属和合金的腐蚀应力腐蚀试验第3部分U型弯曲式样的制备和应用106、 GB/T 15970.4-2000 金属和合金的腐蚀应力腐蚀试验第4部分单轴加载拉伸试样的制备和应用107、 GB/T 15970.6-1998 金属和合金的腐蚀应力腐蚀试验第6部分预裂纹试样的制备和应用108、 GB/T 15970.7-2000 金属和合金的腐蚀应力腐蚀试验第7部分慢应变速率试验109、 GB/T 15970.8-2005 金属和合金的腐蚀应力腐蚀试验第8部分:焊接试样的制备和应用110、 GB/T 17898-1999 不锈钢在沸腾氯化镁溶液中应力腐蚀试验方法111、 GB/T 17899-1999 不锈钢点蚀电位测量方法112、 JB/T 7853－1995 铬镍奥氏体不锈钢焊缝金属中铁素体数的测量113、 GBT 1954-80 铬镍奥氏体不锈钢焊缝鉄素体含量测量方法（已被JB/T7853-1995替代）八、焊接工艺评定规程、焊材质量管理规程、焊接技术条件114、 GB/T 11038-2000 船用辅锅炉及受压容器受压元件焊接技术条件115、 GB/T 11364-89 钎料铺展性及填缝性试验方法GB/T 12467-1998 焊接质量要求金属材料的熔化焊116、 GB/T 12467.1-1998 焊接质量要求金属材料的熔化焊第1部分选择及使用指南117、 GB/T12467.2-1998 焊接质量要求金属材料的熔化焊第2部分完整质量要求118、 GB/T 12467.3-1998 焊接质量要求金属材料的熔化焊第3部分一般质量要求119、 GB/T12467.4-1998 焊接质量要求金属材料的熔化焊第4部分基本质量要求120、 GB/T 13147-1991 铜及铜合金复合钢板焊接技术条件121、 GB/T 13148-1991 不锈钢复合钢板焊接技术条件122、 GB/T 13149-1991 钛及钛合金复合钢板焊接技术条件123、 GB/T 18591-2001 焊接预热温度、道间温度及预热维持温度的测量指南124、 GB/T 19419-2003 焊接管理任务与职责125、 GB/T 19805-2005 焊接操作工技能评定126、 GB/T 19866-2005 焊接工艺规程及评定的一般原则127、 GB/T 19867.1-2005 电弧焊焊接工艺规程128、 GB/T 19868.1-2005 基于试验焊接材料的工艺评定129、 GB/T 19868.2-2005 基于焊接经验的工艺评定130、 GB/T 19868.3-2005 基于标准焊接规程的工艺评定131、 GB/T 19868.4-2005 基于预生产焊接试验的工艺评定132、 GB/T 19869.1-2005 钢、镍及镍合金的焊接工艺评定试验。
焊接接头形式及坡口选用焊接结构设计与坡口设计焊接变形产生的原因焊接变形的控制与矫正一、焊接接头形式及坡口选用（a）I形坡口（b）V形坡口（c）X坡口（d）U形坡口（e）双U形坟口两焊件端面间构成300－1350夹角的接头称两焊件端面间构成3001350夹角的接头，称为角接接头。
根据坡口型式的不同，分为不开坡口、单边V形、V形及K形等4种型式坡口单边V形V形及K形等4种型式（a）不开坡口（b）单边V形坡口（c）V形坡口（d）K形坡口一焊件端面与另一焊件表面构成复角或近似直角的接头，称为T形接头。
其应用范围仅次于对接接头。
根据坡口形式不同，分为不开坡口、单边V形、K形和双U形等4种（a）I形坡口（b）单边V形坡口（c）K形坡口（d）双U形坡口以T形接头连接焊缝时，板厚小于3mm可不开放口。
3个焊件装配成“十”字形接头，叫十字接头。
实际上是两T形接头的组合。
装十字接头叫十字接头实上接头的组合两焊件部分重叠构成的接头，叫搭接接头。
根据结构形式和对强度要求不同，分为不开坡口、圆孔内塞焊和长孔内角焊等3种图（a）为不开坡口的搭接接头，用于厚度12mm以下的焊件，有时可采用双面焊接。
这类接头承载能力低，用于不重要结构，有时可采用双面焊接这类接头承载能力低用于不重要结构遇到重叠面积较大时，为保证焊接强度，可分别选用图(b)、(c)两种形式。
获得较好的焊缝(3)调整焊缝成型系数，获得较好的焊缝(4)调节基本金属与填充金属的比例。
(4)焊后应力和变形尽可能小。
(6)铲削或磨削：用手工或风动、电动工具铲削或使用砂轮机(或角向磨光机)磨削加工，效率较低，多用于焊效率较低多用于焊坡口加工质量对焊接过程有很大影响，应符合图纸或技坡口加工质量对焊接过程有很大影响应符合图纸或技二、焊接结构设计与坡口设计工作焊缝：与被连接的元件是串联的，它承失效，其应力称为工作应力。
联系焊缝则需考虑经济性而减小、减短焊缝；联系焊缝则需考虑经济性而减小减短焊缝不考虑联系应力；以对接Y坡口角度α：钝边高度p：需要熔透时一般为1～3mm；需要熔透时般为3根部间隙b坡口深度H或带垫板的对接适合于厚小于16 mm。

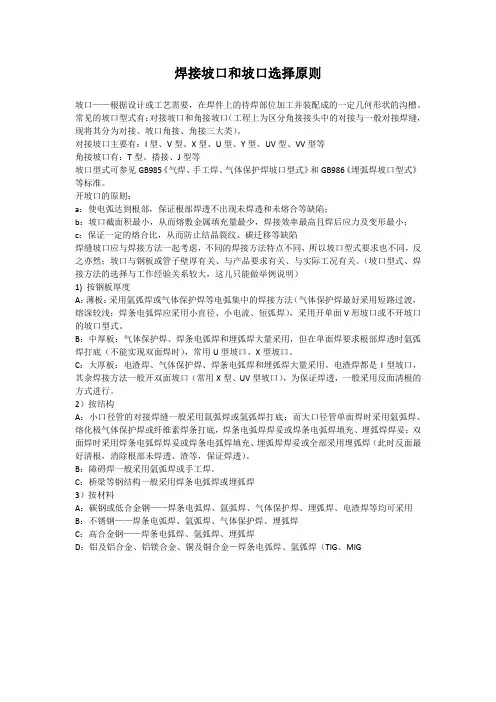

焊接坡口和坡口选择原则坡口——根据设计或工艺需要，在焊件上的待焊部位加工并装配成的一定几何形状的沟槽。
常见的坡口型式有：对接坡口和角接坡口（工程上为区分角接接头中的对接与一般对接焊缝，现将其分为对接、坡口角接、角接三大类）。
对接坡口主要有：I型、V型、X型、U型、Y型、UV型、VV型等角接坡口有：T型、搭接、J型等坡口型式可参见GB985《气焊、手工焊、气体保护焊坡口型式》和GB986《埋弧焊坡口型式》等标准。
开坡口的原则：a：使电弧达到根部，保证根部焊透不出现未焊透和未熔合等缺陷；b：坡口截面积最小，从而熔敷金属填充量最少，焊接效率最高且焊后应力及变形最小；c：保证一定的熔合比，从而防止结晶裂纹、碳迁移等缺陷焊缝坡口应与焊接方法一起考虑，不同的焊接方法特点不同，所以坡口型式要求也不同，反之亦然；坡口与钢板或管子壁厚有关、与产品要求有关、与实际工况有关。
（坡口型式、焊接方法的选择与工作经验关系较大，这儿只能做举例说明）1) 按钢板厚度A：薄板：采用氩弧焊或气体保护焊等电弧集中的焊接方法（气体保护焊最好采用短路过渡，熔深较浅；焊条电弧焊应采用小直径、小电流、短弧焊），采用开单面V形坡口或不开坡口的坡口型式。
B：中厚板：气体保护焊、焊条电弧焊和埋弧焊大量采用，但在单面焊要求根部焊透时氩弧焊打底（不能实现双面焊时），常用U型坡口、X型坡口。
C：大厚板：电渣焊、气体保护焊、焊条电弧焊和埋弧焊大量采用。
电渣焊都是I型坡口，其余焊接方法一般开双面坡口（常用X型、UV型坡口），为保证焊透，一般采用反面清根的方式进行。
2）按结构A：小口径管的对接焊缝一般采用氩弧焊或氩弧焊打底；而大口径管单面焊时采用氩弧焊、熔化极气体保护焊或纤维素焊条打底，焊条电弧焊焊妥或焊条电弧焊填充、埋弧焊焊妥；双面焊时采用焊条电弧焊焊妥或焊条电弧焊填充、埋弧焊焊妥或全部采用埋弧焊（此时反面最好清根，消除根部未焊透、渣等，保证焊透）。
B：障碍焊一般采用氩弧焊或手工焊。
焊接坡口加工要求焊接坡口加工要求1、大于16mm的钢板（不含16mm的钢板）可开双坡口，也可根据设计要求开坡口。
2、均采用半自动切割机切割坡口，严禁手工切割坡口。
坡口切割完毕后要检查板材的对角线误差值是否在规定的允许范围内。
如偏差过大，则要求进行修补。
3、坡口的允许偏差要求如下表：4、坡口的加工方法可以采用磁力切割机沿管壁切割、采用半自动切割机在钢板上切割、采用坡口机切割钢板坡口。
卷管：1、用CDW11HNC-50*2500型卷板机进行预弯和卷板。
2、根据实际情况进行多次往复卷制，采用靠模反复进行检验，以达到卷管的精度。
3、卷制成型后，进行点焊，点焊区域必须清除掉氧化铁等杂质，点焊高度不准超过坡口的2/3深度。
点焊长度应为80~100mm。
点焊的材料必须与正式焊接时用的焊接材料相一致。
4、卷板接口处的错边量必须小于板厚的10%，且不大于2mm。
如大于2mm，则要求进行再次卷制处理。
在卷制的过程中要严格控制错边量，以防止最后成型时出现错边量超差的现象。
5、上述过程结束后，方可从卷板机上卸下卷制成形的钢管。
焊接：1、焊接材料必须按说明书中的要求进行烘干，焊条必须放置在焊条保温桶内，随用随取。
2、焊接时，焊工应遵守焊接工艺规程，不得自由施焊，不得在焊道外的母材上引弧。
3、焊接时，不得使用药皮脱落或焊芯生锈的焊条和受潮结块的焊剂及已熔烧过的渣壳。
4、焊丝在使用前应清除油污、铁锈。
5、焊条和焊剂，使用前应按产品说明书规定的烘焙时间和温度进行烘焙。
保护气体的纯度应符合焊接工艺评定的要求。
低氢型焊条经烘焙后应放入保温筒内，随用随取。
6、焊前必须按施工图和工艺文件检查坡口尺寸、根部间隙，焊接前必须清除焊接区的有害物。
7、埋弧焊及用低氢焊条焊接的构件，焊接区及两侧必须清除铁锈、氧化皮等影响焊接质量的脏物。
清除定位焊的熔渣和飞溅；熔透焊缝背面必须清除影响焊透的焊瘤、熔渣，焊根。
8、焊缝出现裂纹时，焊工不得擅自处理，应查出原因，制定出修补工艺后方可处理。
法兰焊接坡口尺寸标准法兰焊接是一种常见的连接方式，其质量直接影响着工程结构的安全性和稳定性。
而法兰焊接坡口尺寸的标准化对于保证焊接质量至关重要。
本文将就法兰焊接坡口尺寸标准进行详细介绍，以期帮助相关人员更好地掌握焊接技术。
首先，我们需要了解什么是法兰焊接坡口尺寸。
法兰焊接坡口是指在法兰上为了进行焊接而开设的凹口或凸台。
而坡口尺寸的大小直接影响着焊接的质量和效果。
因此，对于不同类型的法兰，其坡口尺寸也有相应的标准要求。
在选择法兰焊接坡口尺寸时，首先需要考虑的是焊接材料的厚度。
一般来说，焊接材料越厚，所需的坡口尺寸也就越大。
这是因为较厚的材料需要更多的焊接材料来填充坡口，以保证焊接的牢固性和密封性。
因此，在进行法兰焊接时，需要根据具体的焊接材料厚度来选择合适的坡口尺寸。
其次，还需要考虑法兰的类型和压力等级。
不同类型的法兰有着不同的使用场景和压力要求，因此其坡口尺寸标准也会有所不同。
一般来说，高压力等级的法兰需要更大的坡口尺寸，以确保焊接后的连接能够承受更大的压力。
而对于低压力等级的法兰，则可以选择相对较小的坡口尺寸。
此外，还需要考虑焊接方法和工艺。
不同的焊接方法对于坡口尺寸的要求也会有所不同。
例如，手工焊接和自动焊接在坡口尺寸上就有着不同的标准。
而在具体的焊接工艺上，也需要根据不同的情况来确定合适的坡口尺寸。
总的来说，法兰焊接坡口尺寸标准是根据具体的焊接材料、法兰类型、压力等级以及焊接方法和工艺来确定的。
在选择坡口尺寸时，需要全面考虑这些因素，并严格按照相关标准来进行选择和操作。
在实际的工程中，正确选择和使用法兰焊接坡口尺寸标准是至关重要的。
只有严格按照标准要求进行操作，才能保证焊接质量和工程安全。
因此，相关人员在进行法兰焊接时，务必要对坡口尺寸标准有着清晰的认识，并严格按照标准要求进行操作，以确保焊接质量和工程安全。
总之，法兰焊接坡口尺寸标准是保证焊接质量和工程安全的重要保障。
在实际操作中，需要根据具体情况选择合适的坡口尺寸，并严格按照标准要求进行操作，以确保焊接质量和工程安全。
焊接接头形式及坡口选用焊接结构设计与坡口设计焊接变形产生的原因焊接变形的控制与矫正一、焊接接头形式及坡口选用（a）I形坡口（b）V形坡口（c）X坡口（d）U形坡口（e）双U形坟口两焊件端面间构成300－1350夹角的接头称两焊件端面间构成3001350夹角的接头，称为角接接头。
根据坡口型式的不同，分为不开坡口、单边V形、V形及K形等4种型式坡口单边V形V形及K形等4种型式（a）不开坡口（b）单边V形坡口（c）V形坡口（d）K形坡口一焊件端面与另一焊件表面构成复角或近似直角的接头，称为T形接头。
其应用范围仅次于对接接头。
根据坡口形式不同，分为不开坡口、单边V形、K形和双U形等4种（a）I形坡口（b）单边V形坡口（c）K形坡口（d）双U形坡口以T形接头连接焊缝时，板厚小于3mm可不开放口。
3个焊件装配成“十”字形接头，叫十字接头。
实际上是两T形接头的组合。
装十字接头叫十字接头实上接头的组合两焊件部分重叠构成的接头，叫搭接接头。
根据结构形式和对强度要求不同，分为不开坡口、圆孔内塞焊和长孔内角焊等3种图（a）为不开坡口的搭接接头，用于厚度12mm以下的焊件，有时可采用双面焊接。
这类接头承载能力低，用于不重要结构，有时可采用双面焊接这类接头承载能力低用于不重要结构遇到重叠面积较大时，为保证焊接强度，可分别选用图(b)、(c)两种形式。
获得较好的焊缝(3)调整焊缝成型系数，获得较好的焊缝(4)调节基本金属与填充金属的比例。
(4)焊后应力和变形尽可能小。
(6)铲削或磨削：用手工或风动、电动工具铲削或使用砂轮机(或角向磨光机)磨削加工，效率较低，多用于焊效率较低多用于焊坡口加工质量对焊接过程有很大影响，应符合图纸或技坡口加工质量对焊接过程有很大影响应符合图纸或技二、焊接结构设计与坡口设计工作焊缝：与被连接的元件是串联的，它承失效，其应力称为工作应力。
联系焊缝则需考虑经济性而减小、减短焊缝；联系焊缝则需考虑经济性而减小减短焊缝不考虑联系应力；以对接Y坡口角度α：钝边高度p：需要熔透时一般为1～3mm；需要熔透时般为3根部间隙b坡口深度H或带垫板的对接适合于厚小于16 mm。
焊接一级焊缝角焊缝坡口标准解释说明以及概述1. 引言1.1 概述本文旨在详细介绍焊接一级焊缝角焊缝坡口标准，并解释说明其定义、要求和应用示例。
焊接是一种常见的连接工艺，在各种工程领域中得到广泛应用。
而焊接一级焊缝角焊缝坡口标准则是为了确保焊接质量和可靠性，以及满足具体工程项目需求而制定的标准。
1.2 文章结构本文分为引言、正文和结论三个部分。
在引言部分，我们将提供概述、文章结构以及目的的解释。
在正文部分，将会详细阐述焊接一级焊缝角焊缝坡口标准的定义、要求以及应用示例。
最后，在结论部分将总结对于该标准重要性的认识，提出今后发展和应用方面的建议，并回顾全文内容。
1.3 目的本文的目的主要有以下几点：首先，介绍并解释焊接一级焊缝角焊缝坡口标准的定义，使读者对这个概念有一个清晰和明确的理解。
其次，阐述该标准对于选材、制造工艺、焊缝质量等方面的要求，以便读者能够了解其具体规范和标准。
最后，通过应用示例，向读者展示该标准在实际工程项目中的具体应用情况，并强调其重要性和必要性。
通过这样的撰写结构和目的设置，在全文中可以充分呈现焊接一级焊缝角焊缝坡口标准的内容和价值，使读者对该标准有更深入和全面的认识。
2. 正文:2.1 焊接一级焊缝角焊缝坡口标准的定义焊接一级焊缝角焊缝坡口标准是指在焊接工程中，针对一级焊缝角连接部位的坡口设计和尺寸要求。
一级焊缝角连接是一种常见的焊接方式，在许多结构工程中得到广泛应用。
为了确保焊接一级焊缝角连接的质量和安全性，必须遵循相关的标准来设计和制定相应的坡口。
2.2 焊接一级焊缝角焊缝坡口标准的要求根据国家标准和行业规范，对于焊接一级焊缝角连接部位的坡口设计和尺寸有以下要求：- 坡口形状：常见的坡口形状包括V型、X型、U型等，具体选择根据工程需求和材料特性来确定。
- 坡口尺寸：坡口尺寸是根据所使用材料及其厚度、断面形状等因素综合考虑后确定的，通常包括深度、宽度等参数。
- 坡口间隙：坡口间隙是指两个待连接零件之间的距离，要求保持一定范围内的一致性，以确保焊接过程中的适当熔合和填充。
