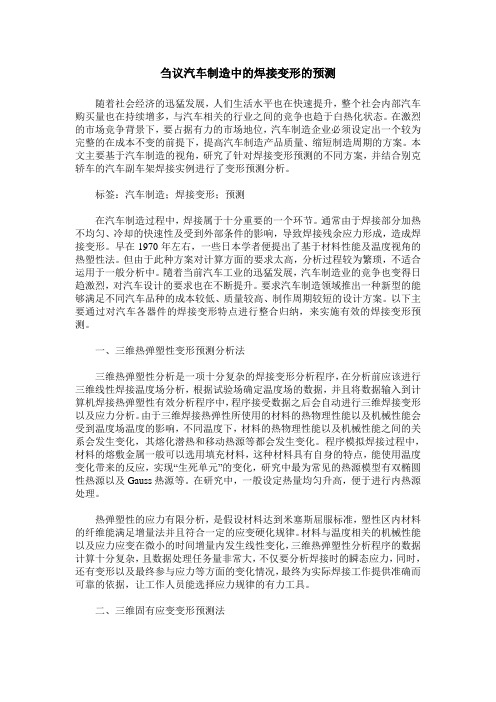

汽车车架纵梁焊接变形预测

车辆工程技术137维修驾驶0　引言 本文选择的研究车型为某越野车，该车型的前悬架为扭杆式双横臂独立悬架，后桥为四连杆可变刚度螺旋弹簧整体桥式，这种结构能够确保越野车的驾驶性能，同时还能确保驾驶人员的舒适程度，但是在车型试运行过程中，发现汽车车架纵梁容易出现开裂问题，为此，本文针对这一问题进行CAE 分析及改进设计。

1　汽车车架纵梁开裂CAE 分析1.1　建立CAE 分析模型 本文对传统的车架结构CAE 分析模型进行了简化处理，具体是省略了部分非承载构件，以荷载作用点为单元节点。

通常情况下，在对汽车进行CAE 分析时，大部分选择梁单元模型，这是因为梁单元模型能够更好的模拟变形效果，但是其应力分析效果是有限的。

此外，梁单元并不能描述复杂的车架结构，同时还会忽略扭转操作导致的截面变形，因此，应用梁单元模型作为CAE 分析模型得到的计算结果并不准确[1]。

为此，本文为了得到更加精确的计算数据和结果，选择应用shell 单元模型为CAE 分析模型，在结合本次实验车型结构进行简化处理后，到了得到了最终的CAE 分析模型。

汽车车架纵梁开裂CAE 分析及改进设计程思远（江铃汽车股份有限公司,南昌 330001）摘　要：本文首先进行了汽车车架纵梁开裂CAE 分析，其次提出了汽车车架纵梁改进设计方式，在分析汽车车架纵梁开裂原因的基础上，改进汽车车架纵梁开裂相关联结构设计方式，以此来消除汽车车架纵梁开裂问题，进而提高汽车车架纵梁相关联结构质量，确保行车安全，同时降低汽车的维修概率和费用。

关键词：汽车车架；纵梁开裂；CAE 分析；改进设计 单元网格划分及单元规模是影响CAE 分析模型计算结果精确程度的重要因素之一，本文应用的大部分单元网格规格为8cm×8cm，此为一般单元；针对部分特殊结构，如连接位置、截面变化位置等应力集中位置，应用的单元网格规格为2cm×2cm，此为细化单元；一般单元与细化单元之间相连接的位置应用三角形板单元，此为过度单元。

汽车车架焊接变形及控制方法摘要：焊接变形经常出现在汽车车架生产过程中，对产品外观产生影响的同时还有可能给企业带来损失。

本文主要对焊接变形的种类以及产生的原因进行解析，并提出几点焊接变形的控制方法供大家参考。

关键词：汽车车架；焊接变形；控制abstract: the welding deformation is often in automobile frame production process, the influence of product appearance at the same time and may brings to the enterprise loss. this paper focuses on the welding deformation’s type and the causes for the occurrence of analytical, and puts forward some of the welding deformation control method for your reference.keywords: auto frame; the welding deformation; control 中图分类号：f407.471文献标识码：a 文章编号：一、绪论焊接技术在汽车工业中广泛应用，然而焊接技术为汽车工业做出巨大贡献的同时也给技术人员带来一些困扰，那就是焊接变形，焊接变形有许多种类，不同种类的焊接变形所产生的原因也不尽相同。

二、焊接变形的种类以及产生的原因现阶段，在汽车车架生产中焊接结构的零件厚度一般为2～4mm，通常采用co2气体保护焊，该种方法的特点有成本低、变形小、生产效率高、抗锈、易操作、焊后不清渣、抗氢和抗裂纹能力强、适合全位置焊及易于实现焊接过程的机械化及自动化等。

所以，co2气体保护焊被广泛应用于汽车车架的焊接中。

此外，co2气体保护焊的热量较为集中、热影响去较窄，但是因为母材较薄且焊缝较多，其焊接变形比汽车车身薄板点焊要大。

浅析重型车架纵梁塞焊合梁缺陷及预防措施车架纵梁是重型汽车车架总成上的重要零件之一，由内、外梁两层梁焊接组成，在手工塞焊合梁时常常出现咬边、焊瘤、气孔等缺陷，直接影响车架总成及整车装配质量及使用强度，文章重点分析了重型汽车纵梁塞焊合梁焊接缺陷产生的原因，以及预防缺陷产生的措施。

标签：汽车纵梁；焊接缺陷；预防措施；塞焊合梁前言随着我国物流产业、基础建设的快速发展，重型汽车的使用量越来越大。

车架纵梁是重型汽车脊梁中的脊梁，它决定着整车质量和安全性，而塞焊合梁的焊接质量更是纵梁产品质量的关键，对焊工的操作技术要求高，焊接质量在一定程度上决定于焊工的操作技术。

因此，如何预防塞焊合梁焊接过程中缺陷，提高合梁焊接质量，已是我们日常生产中探讨的重点。

1 造成塞焊合梁缺陷的各种原因及预防措施分析塞焊合梁是先将车架内加强梁（内梁）上切割出塞焊孔后与纵梁压形（外梁）按装配图纸装配在一起，用手工电弧焊焊接成纵梁总成的加工过程（示意图见图1）。

由于内外梁长度较长（6m-12m），厚度较厚（5m-7m），塞焊合梁时经常产生的缺陷如气孔、夹渣、裂纹、焊接变形等都会影响塞焊孔焊接强度，造成纵梁钻孔时塞焊孔开焊，加大合梁间隙，严重时会造成内加强梁与外梁脱离（如图2、图3），直接影响车架总成及整车装配质量及使用强度，在多年的生产实践中，我和班组成员积极发挥集体智慧，群策群力，摸索出了下面一套预防塞焊合梁焊接缺陷，提高合梁焊接质量的方法。

1.1 咬边产生原因：（1）焊接电流过大；（2）电弧过长及角度不当；（3）运条不当。

防止措施：（1）选用合适电流（160A-210A），避免电流过大；（2）电弧不要拉的过长；（3）改进焊接手法，在塞焊孔内引弧，减少对纵梁表面电弧擦伤，焊条在塞焊孔内壁作均匀的圆周运动；（4）运条角度适当。

1.2 焊瘤产生原因：（1）电流选择过大；（2）熔池温度过高。

防止措施：（1）控制焊池温度；（2）选用合适的焊接电流，焊接电流选择180A-210A比较适宜，焊接电流大于210A时，增大热影响范围，易产生焊瘤。

第26卷第1期 2017年2月计算机辅助工程Computer Aided Engineering Vol. 26 No. 1Feb. 2017文章编号：l〇〇6 - 0871(2017)01-0013-07DOI：10. 13340/j. cae. 2017. 01.003影响汽车纵梁前段变形模式的因素曾婷，吴沈荣，张林波，涂金刚(奇瑞汽车股份有限公司汽车工程技术研发总院，安徽芜湖241009)摘要：在汽车前部4 0%偏置碰设计中，要求纵梁不能更改的前提下，希望纵梁前段由折弯变形改进 为压溃变形.通过竞品车研究和CAE仿真，确定除纵梁本身的设计外，能较大影响纵梁前段变形模 式的因素为前保横梁的强度、纵梁与吸能盒间安装板的强度，以及纵梁与安装板间的连接方式等.进一步的仿真分析发现，适当加强这些部位有利于纵梁的稳定压溃变形，并提升前端结构的能量 吸收.关键词：汽车耐撞性；前纵梁；压溃变形；折弯变形；前保横梁；安装板；能量吸收；仿真中图分类号：U462. 3 文献标志码：BFactors affecting front part deformation mode ofvehicle front railZENG Ting, WU Shenrong, ZHANG Linbo, TU Jingang(Automobile Engineering Technology Research Institute, C H E R Y Automobile Co. ,Ltd. ,W u h u 241009, Anhui, China) Abstract：As to the 40% front offset impact for a vehicle, under the requirement that the design of the rail is not changed，the front part of the front rail is expected to change the deformation mode from bending to collapse. Benchmark study and CAE simulation are performed. Besides the rail design，the strength of front bumper beam, the strength of the connection plates between the crash box and the rail, and the method connecting the rail to the connection plates are identified as the main factors, that affect the deformation mode of the front part of front rail. The further simulation analysis shows that a stable progressive collapse deformation of front rail can be implemented by the proper reinforcement of these parts, which can improve the energy absorption of the front end structure.Key words：vehicle crashworthiness ；front rail ；collapse deformation ；bending deformation ；front bumper beam；connection plate；energy-absorbing；simulation0引言车身结构耐撞性设计是汽车安全设计的基础. 车身结构的耐撞性是指汽车在发生碰撞时通过车身 结构的塑性变形吸收撞击能量的能力和通过撞击能 量减弱而防止车身结构变形能力的综合体现.[1]针对前部偏置碰撞工况，车身的主要变形吸能区域为 车身前部的压溃区，而纵梁是前碰的主要吸能部件，在碰撞安全结构设计中具有重要地位，对设计结果 有非常大的影响.在现有的研究中，纵梁的变形模式主要通过以 下方法进行控制:改变纵梁的截面形状、厚度，或改收稿日期：2016-08-08 修回日期：2016-11-08作者简介：曾婷（1985—），女，内蒙古包头人，工程师，硕士，研究方向为汽车碰撞安全结构设计，（E-mail) 12490973@14计算机辅助工程2017 年变纵梁诱导槽的位置、深度或形状[2];运用新材料[3_4];运用激光拼焊达到最合理的材料性能组合[5];更改纵梁材料厚度和吸能盒与纵梁的相对位置[6]等在现实情况中，由于平台沿用、布置或成本等问 题，纵梁本体可能不能更改，那么在偏置碰撞中，纵 梁前段为折弯变形且纵梁本体不能更改的前提下，找到对纵梁前段变形模式影响较大的因素，将纵梁 前段由折弯变形改进为逐渐压溃变形，提高纵梁前 段截面力、增加纵梁前段吸能，是碰撞仿真工程师需 要研究的课题.1纵梁前段变形前纵梁既是吸收汽车前部纵向碰撞能量的主要 结构，又是控制碰撞能量在汽车中分布情况的主要 装置.[7]设计良好的吸能结构能够把碰撞动能不可 逆地转换为塑性变形能.对于轿车中常用于纵梁的 薄壁金属构件，最重要的是在受到撞击载荷作用时 破坏模式稳定，并能以可控的方式通过本身的塑性 变形吸收能量.[8]薄壁构件的变形模式可表现为弯 折变形、翘曲变形或者皱褶压缩即压溃变形等.在这 几种变形模式当中，只有压溃变形的变形量最大，最 利于吸收碰撞能量.[9]汽车偏置碰撞时依靠单边的纵梁吸能，纵梁前 段压溃变形比折弯变形具有更高的截面力，可吸收 更多的能量，且前段的正向压溃也更容易控制纵梁 后段的折弯，使其进一步吸收能量，从而减轻其他吸 能件的负担，对1阶加速度均值的提高有很大作用，能够提高整体的偏置碰撞性能.在合理设置纵梁的压溃力后，必须保障纵梁前 段的抗弯能力.如果纵梁前段过早弯曲变形，会造成 整体压溃失稳，影响吸能效果.[1()]纵梁前段出现弯 折变形的主要因素有3个:一是碰撞产生的惯性力 形成的弯矩过大;二是纵梁局部能够承受的弯矩太 小;三是前纵梁吸能结构、变形次序和变形引导机构 设计不合理.[11]在前纵梁整体设计较合理且纵梁不 能更改的前提下，需要让第一个因素的影响尽量降 低，因此在保证刚度要求的前提下，必须同时保证前 保横梁、吸能盒和纵梁前段的整体抗弯特性.2前保横梁和吸能盒与纵梁间安装板的设计为降低偏置碰撞中由壁障碰撞变形产生的过大 弯矩，在不考虑更改纵梁的前提下，针对白车身结 构，能影响前部抗弯能力的结构主要有前保横梁、吸能盒、吸能盒与纵梁间的安装板，见图1.在此，不考 虑吸能盒本身设计因素，只探讨前保横梁、吸能盒与 纵梁间安装板的设计.图1前部结构示意Fig. 1 Schematic of front structure2.1前保横梁在高速碰撞中，车体前保横梁最大变形时刻越 靠后，即单位时间前保横梁在碰撞方向的位移越小，变形量越小，结构的平均承载能力越强，吸能能力也 越强.[12]前保横梁承载不足过早折弯，是导致纵梁 前段压溃不稳折弯的重要因素之一.前保横梁的制造主要有4种工艺方式:冷冲压、辊压、热冲压和铝铸.冷冲压的前保横梁较容易实 施，但若要横梁具有足够的承载能力，则冷冲压件需 要足够大的截面和厚度，对车身增重和前端布置都 不利，同时也会提高冲压工艺的要求.近几年，辊压 前保横梁实施很广泛，由于辊压材料的超高强度，在 同样的承载条件下，其截面和厚度都可以比冷冲压 件小，因此质量相比冷冲压前保横梁可以减少15%〜25%.热冲压（热成型）前保横梁强度高，因此质量可比冷冲压件减少40%，但是成本比前两者 高2倍以上.[13]铝合金前保横梁在合资车中应用较 广，在达到同样承载条件时质量更小[14_15]，但成本 较高，国内主机厂应用较少.综上所述，高强度的辊 压前保横梁易达到承载要求且质量较轻，成本较易 控制.辊压前保横梁截面不同对前保横梁整体吸能也 有影响[16]，一些竞品车的辊压前保横梁的截面和厚 度见表1，其中:a为前保横梁截面宽度乂为前保横 梁厚度，车型3无吸能盒.在正常情况下，辊压前保 横截面宽度在30〜40 mm，厚度1.2〜1.5 mm，无吸 能盒时需要增加截面宽度和厚度来提高前端吸能 性能.2.2吸能盒与纵梁间的安装板吸能盒与纵梁间安装板的设计业内无明确定 义，几款竞品车测量结果见表2.安装板总厚度一般 不小于7.0 mm，足够厚度的安装板也对前段压溃稳 定有一定作用.安装板与纵梁间连接多由L型板点 焊连接，如果无L型连接板，与纵梁连接的安装板第1期曾鋅，等：影响汽车纵梁前段变形模式的因素15也会伸出纵梁轴向的边缘与纵梁进行面连接，如车 型5.安装板与纵梁直接烧焊连接会导致前段变形 不稳定，且烧焊边易撕裂使得前端传力不连续，见图2.因此，为增加前段的抗弯能力，安装板与纵梁连接 最好通过面连接并点焊连接.表1前保横梁截面宽度与厚度对比Tab. 1 Comparison of width and thickness ofcross section of front bumper beams表2吸能盒与纵梁间安装板厚度对比Tab. 2 Comparison of thickness of connection platesbetween crash box and front rail车型车型4车型5车型6总厚度/mm7.387.4L型支撑板/mm 2.8无 2.3结构%OP•ffl 2纵梁与安装板间烧焊撕裂照片Fig. 2 Photo of welding failure between front railand connection plates3 实例验证根据以上竞品车和实车验中前保横梁、吸能 盒与纵梁间安装板的设计经验，对现有车型进行改 进，提高纵梁前段的抗弯能力.研究工况为C-NCAP 前部偏置碰撞，速度64 km/h，仿真采用壁障为Amp 公司的壳单元可变形偏置壁障（Offset Deformable Barrier，ODB).某车型在整车试验中的表现见图3,仿真中碰 撞fe型结果见图4.仿真換型结果与试验结果变形 相似，纵梁前段变形为向内折弯.图3纵梁前段变形试验照片Fig. 3 Experimental photo of front part deformation of front rail根据以上研究结果对前保横梁、吸能盒与纵梁 间安装板进行改进.3.1前保横梁原车前保横梁为2个冲压件焊接，截面大小为 60 mm X 80 mm，材料抗拉强度为780 MPa,厚度2.0 mm，见图5.前保横梁改为辊压件，截面大小为40 mm X 100 mm，材料抗拉强度为1 200 MPa,厚度1.5 mm，见图6和7.图5原前保横梁Fig. 5 Original front bumper beam16计算机辅助工程2017 年图6更改后前保横梁Fig. 6 Improved front bumper beama)更改前b)更改后图7更改前后前保横梁截面对比，mmFig. 7 Comparison of cross section of front bumper beam before and after improvement, mm3.2吸能盒与纵梁间安装板原车吸能盒与纵梁间安装板从前到后3块的厚 度依次为1.5,1. 5和2.0 mm，现改为厚度依次为 2.0，3.0和3.0 mm，安装板见图8.原车纵梁与安装 板间连接为一圈烧焊，见图9,现改为纵梁与安装板 间有L型板连接，并与纵梁和安装板点焊连接，材 料抗拉强度为590 MPa,厚度3.0 mm，见图10.图10改进后安装板与纵梁连接方式Fig. 10 Improved connection mode between front railand connection plates具体实施时需要修改纵梁和吸能盒间安装板形 状和孔的位置.对修改后模型进行0DB碰撞仿真，纵梁前段变形计算结果见图11和12.改进前后纵 梁前段截面力和吸能对比见图13和14,前保横梁 吸能见图15.图11改进后纵梁前段变形俯视图Fig. 11 Top view of improved front part deformation offront rail图8吸能盒与纵梁间安装板Fig. 8 Connection plates between crash box and front rail图9改进前安装板与纵梁连接方式Fig. 9 Original connection mode between front rail and connection plates图12改进后纵梁前段燹形前视图 Fig. 12 Front view of improved front part deformation of front rail第1期曾鋅，等：影响汽车级梁前段变形模式的因素1712010020 4060 80 100 120 140?/ms賴13改进前后纵梁前段截面力对比改进后g)60m s ，改进前h)60m s ，改进后图16前部变形对比Fig. 16 Comparison of front part deformation原结构前保横梁变形时刻很早，在吸能盒变形 的同时，前保横梁就开始折弯，在40〜60 ms ，前保 横梁折弯导致纵梁前段7向的弯矩较大，使纵梁前 段还未压溃，已经y 向向内折弯.改进后前保横梁是 在纵梁前段基本压溃变形完成后才开始折弯，因此 能保证纵梁的轴向压溃完全，纵梁前段抗弯能力得 到提升.原结构吸能盒与纵梁间安装板在20 m s 开 始出现大变形，安装板的大变形也不利于纵梁前段 的稳定压溃.改进后吸能盒与纵梁间安装板直到纵 梁前段完全压溃的60 m s 也基本没有变形，可很好 地保证轴向力的方向，有利于纵梁的稳定压溃.因结果显tk :纵梁段由原来的向内折弯变形变为正向稳定压溃变形;改进后纵梁前段截面力较高 值持续的时间比改进前多，改进后纵梁前段吸能和 前保横梁吸能都有较大的提高.改进前后前部变形对比见图16.改进前改进后Fig. 13 Comparison of front part section force offront rail before and after improvement改进削改进后4- i2-jj204060 80 100 120 140?/ms图14改进前后纵梁前段吸能对比Fig. 14 Comparison of front part energy absorption offront rail before and after improvement改进初改进后\j CJ.0 2040 6080 100 120 140"ms图15改进前后前保横梁吸能对比Fig. 15 Comparison of energy absorption of front改进前后纵梁前段截面力、吸能和前保横梁吸能的最大值对比见表3.表3改进前后截面力最大值和吸能对比Tab. 3 Comparison of maximum value of section force andenergy absorption before and after improvementbumper beam before and after improvement对比参数改进前改进后级梁前段截面力最大值/kN101109级梁前段吸能/k j 9.615.4前保横梁吸能/k j7.511.918计算机辅助工程2017 年此，加强前保横梁和吸能盒与纵梁间安装板，可推后 前保横梁的变形时刻，保证对纵梁稳定的轴向力方 向，有效降低碰撞变形产生的过大弯矩，提高纵梁前 部的抗弯能力，增加前保横梁和纵梁前段的吸能性能.除纵梁本身的设计外，影响纵梁前段变形模式 的较大因素有：（1)前保横梁的强度；（2)吸能盒与 纵梁间安装板的强度；（3)安装板与纵梁间的连接 方式.采用高强度合理截面的辊压前保横梁、较强的 吸能盒与纵梁间的安装板、面接触的安装板与纵梁 间的连接方式，都能改善高速偏置碰撞中纵梁前段 的变形模式，提高纵梁前段的抗弯能力.纵梁前段由折弯变形改进为压溃变形，纵梁前 部整体吸能提高，进而改善纵梁的变形和增加前部吸能特性，是建立整个车身变形的吸能特性与乘员 保护之间相关性模型的基础.[17]在高速碰撞中，纵 梁前段吸能越多，表示汽车前部抗冲击性能越好，碰 撞安全性越好.4 结束语本文分析对纵梁前段变形模式的影响因素，除 纵梁本身的设计外，增加前保横梁的强度、纵梁与吸 能盒间安装板的强度、改善纵梁和安装板间连接方 式等都对纵梁的变形和吸能能力有重要影响，可以 使纵梁稳定压溃，提升纵梁和前保横梁的能量吸收，并能有效提高纵梁前部的抗弯能力，进而提升车辆 前部的碰撞安全性能.参考文献：[1] 周长英，王虎.典型车身结构耐撞性设计及其数值仿真分析[J].上海汽车，2002(9) : 1-3. DOI: 10. 3969/j. issn. 10074554. 2002.09.001.ZHOU C Y, WANG H. Impact durability design of the typical carbody structure and the analysis on its digital analogue [ J]. Shanghai Auto, 2002(9)：1-3. DOI；10. 3969/j.issn. 10074554.2002.09.001.[2]苏国栋，董小瑞•汽车前纵梁碰撞性能影响因素的仿真研究[J]•汽车实用技术，2014(4): 52-56. DOI: 10. 3969/j」SSn. 1671-7988.2014.04.022.SU G D, DONG X R. Simulation study on the factors affecting car5s front rail crashworthiness performance [ J ]. Automobile Technology, 2014(4)；52-56. DOI；10.3969/j. issn. 1671-7988.2014. 04. 022.[3]简坚得，兰凤崇，饶建强，等•利用蜂窝结构改善汽车耐撞性的仿真研究[J]•汽车技术，2010(4):21-24.001:10.3969/]+」細.10003703.2010.04.006.JIAN J D, LAN F C, RAO J Q, ei al.A simulation study on improving vehicle crashworthiness with honeycomb structure [ J ]. Automobile Technology, 2010(4)；21-24. DOI；10. 3969/j. issn. 1000-3703. 2010. 04. 006.[4]兰凤崇，李佳光，马芳武，等•连续变截面板（TRB板）在汽车前纵梁中的应用及优化分析[J]•机械设计与制造，2014(1) : 25-28.DOI；10.3969/j. issn. 1001-3997.2014.01.008.LAN F C, LI J G, MA F W, ei al.The application and optimization analysis of tailor rolled board on automotive front rail structure [ J ].Mechanical Design &Manufacturing, 2014(1) ；25-28. DOI；10.3969/j. issn. 1001-3997.2014.01.008.[5]陈更，陈君毅，王宏雁，等•胶接、点焊和胶焊连接方式的前纵梁耐撞性分析[J]•汽车安全与节能学报，2012, 3(1) : 3843. DOI: 10.3969/j. issn. 1676-8484. 2012. 01.006.CHEN G, CHEN J Y, WANG H Y, et al.Crashworthiness analysis of spot-welded, adhesively bonded and bonded-welded front longitudinal beams[J]. Journal of Automotive Safety and Energy, 2012, 3(1) ；38-43. DOI；10.3969/j. issn. 1676-8484.2012.01.006.[6]刘钊，朱平，喻明，等•基于正面力传递路径的轿车车身结构耐撞性[J]•汽车安全与节能学报，2011，2(4) : 317-322. DOI: 10.3969/j. issn. 1676-8484. 2011.04. 005.LIU Z, ZHU P, YU M, et al.Passenger car-body crashworthiness based on the force transmission path of frontal impact [ J ]. Journal of Automotive Safety and Energy, 2011 , 2(4) ；317-322. DOI；10. 3969/j. issn. 1676-8484. 2011.04. 005.[7] 高伟，黎权波•基于LS-DYNA的汽车前纵梁碰撞性能仿真研究[J]•湖北汽车工业学院学报，2〇10, 24(2): 21_26. DOI: 10.3%9/).issn. 1008-5483.2010. 02. 005.GAO W，LI Q B. Simulation study on crashworthiness of car's front rail based on LS-DYNA [ J ]. Journal of Hubei Automotive Industries institute, 2010, 24(2)；21-26. DOI；10. 3969/j. issn. 1008-5483. 2010. 02. 005.[8] 荆友录•不同截面薄壁梁的轴向耐撞性对比研究[J].山东交通学院学报，2008, 16(2) : 14-17. DOI: 10.3969/j.issn.l672~0032.2008.02.004.JIN Y L. Comparative study on crashworthiness between two thin-walled beams with different sections [ J ]. Journal of Shandong Jiaotong University, 2008, 16(2)；14-17. DOI；10. 3969/j. issn. 1672-0032. 2008.02. 004.[9] 钟志华，张维刚，曹立波，等•汽车碰撞安全技术[M]•北京：机械工业出版社，2〇〇3: 4〇.[10]惠有利•某车型左纵梁变形吸能模式优化分析[J]•辽宁省交通高等专科学校学报，2015, 17(2) : 30-33.第1期曾婷，等:影响汽车纵梁前段变形模式的因素19 HUI Y L. The optimization analysis of left-side-rail energy absorption mode for vehicle [ J ]. Journal of Liaoning Provincial College of Communications, 2015, 17(2) ；30-33.[11] 张波，司超群•某微型车纵梁结构改进[J]•企业科技与发展，2012(11) : 4043. DOI: 10.3969/j.iSSn. 1674-0688.2012.11.014.ZHANG B, SI C Q. Frame Design for BIW[ J]. Enterprise Science And Technology & Development, 2012(11) ： 40-43. DOI；10. 3969/j. issn.1674-0688.2012.11.014.[12] 邓召文，张福兴，高伟•汽车保险杠系统的结构耐撞性数值模拟研究[J]•农业装备与车辆工程，2007, 45(7) : 6-9. DOI: 10.3969/j.issn. 1673-3142. 2007. 07. 002.DENG Z W，ZHANG F X, GAO W. Simulation study on structural crashworthiness for bumper system in vehicle[ J]. Agricultural Equipment & Vehicle Engineering, 2007, 45(7) ；6-9. DOI；10. 3969/j. issn. 1673-3142. 2007. 07. 002.[13]杨国勇，潘俊，蔡汉琛，等•轿车前防撞梁设计[C]//“广汽部件杯”广东省汽车行业第六期学术论文集•广州，2011.[14] 刘海江，张夏，肖丽芳•基于LS-DYNA的7075铝合金汽车保险杠碰撞仿真分析[J]•机械设计，2011,28(2): 18-23.LIU H J, ZHANG X, XIAO L F. Collision simulation analysis of 7075 aluminum alloy car bumper based on LS-DYNA[J]. Journal of Machine Design, 2011 , 28(2) ；18-23.[15]叶九龙•基于结构耐撞性的轿车保险杠材料轻量化研究[J]•重庆理工大学学报（自然科学），2011，25(12) : 19-21. DOI: 10.3969/j.issn. 1674-8425-B. 2011.12. 005.YE J L. Research on lightweight of bumper of auto-body material based on structure crashworthiness [ J ]. Journal of Chongqing university of technology(Natural Science) , 2011, 25(12) ；19-21. DOI；10. 3969/j. issn. 1674-8425-B. 2011. 12. 005.[16] 张鑫，黄菊花•汽车前保险杠碰撞性能分析[J]•机械设计与制造，2014(9) : 22-25. DOI: 10.3969/j.iSSn. 1001-3997.2014. 09. 007.ZHANG X, HUANG J H. Collision performance analysis of an automotive bumper beam [ J]. Machinery Design & Manufacture, 2014(9) ：22­25. DOI；10.3969/j. issn. 1001-3997.2014.09.007.[17]刘中华•薄壁梁动态撞击的变形吸能特性的仿真与分析[D].长春：吉林大学，2004. (编辑武晓英）。
