保护电路介绍(基础)详解

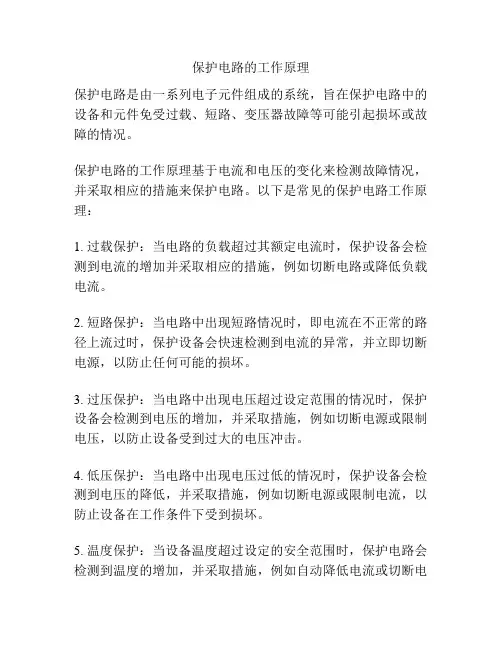

保护电路的工作原理
保护电路是由一系列电子元件组成的系统，旨在保护电路中的设备和元件免受过载、短路、变压器故障等可能引起损坏或故障的情况。

保护电路的工作原理基于电流和电压的变化来检测故障情况，并采取相应的措施来保护电路。

以下是常见的保护电路工作原理：
1. 过载保护：当电路的负载超过其额定电流时，保护设备会检测到电流的增加并采取相应的措施，例如切断电路或降低负载电流。

2. 短路保护：当电路中出现短路情况时，即电流在不正常的路径上流过时，保护设备会快速检测到电流的异常，并立即切断电源，以防止任何可能的损坏。

3. 过压保护：当电路中出现电压超过设定范围的情况时，保护设备会检测到电压的增加，并采取措施，例如切断电源或限制电压，以防止设备受到过大的电压冲击。

4. 低压保护：当电路中出现电压过低的情况时，保护设备会检测到电压的降低，并采取措施，例如切断电源或限制电流，以防止设备在工作条件下受到损坏。

5. 温度保护：当设备温度超过设定的安全范围时，保护电路会检测到温度的增加，并采取措施，例如自动降低电流或切断电
源，以防止设备因过热而受损。

通过以上工作原理，保护电路能够在故障发生时快速响应，并采取适当的措施，以保护电路中的设备和元件。

这种保护机制有助于延长设备的寿命，提高电路的可靠性和安全性。

保护电路常见设计保护电路是电子设计中非常重要的一环，它能有效地保护电子设备免受电路故障或异常工作的损害。

下面将介绍一些常见的保护电路设计。

1. 过载保护电路过载保护电路用于监测电路中的电流，当电流超过设定值时，它会立即切断电路以防止设备过载。

这种保护电路通常由热敏电阻或电流传感器组成，一旦检测到过载电流，它会触发继电器或开关，切断电源供应。

2. 过压保护电路过压保护电路用于防止电路受到过高的电压损害。

它通常由电压比较器和继电器组成。

当电路输入电压超过设定值时，电压比较器会触发继电器，切断电源供应。

3. 短路保护电路短路保护电路用于防止电路发生短路故障，它能够及时切断电源供应，以避免设备损坏。

这种保护电路通常由电流传感器和继电器组成，一旦检测到短路电流，电流传感器会触发继电器，切断电源供应。

4. 过温保护电路过温保护电路用于监测电路中的温度，当温度超过设定值时，它会触发继电器或开关，切断电源供应。

这种保护电路通常由温度传感器和继电器组成，一旦检测到过温，温度传感器会触发继电器，切断电源供应。

5. 欠压保护电路欠压保护电路用于监测电路输入电压，当输入电压低于设定值时，它会触发继电器或开关，切断电源供应。

这种保护电路通常由电压比较器和继电器组成，一旦检测到欠压，电压比较器会触发继电器，切断电源供应。

以上介绍了一些常见的保护电路设计，它们在电子设备中起着至关重要的作用，能够有效地保护电路免受损坏。

在设计过程中，需要根据实际需求选择合适的保护电路，并注意电路的可靠性和稳定性。

保护电路的设计需要经过充分的测试和验证，以确保其正常工作和可靠性。

只有在保护电路设计得当的情况下，才能更好地保护电子设备，延长其使用寿命。

锂离子电池保护电路1．什么是锂离子电池保护ic答：在锂离子电池使用过程中,过充电、过放电对锂电池的电性能都会造成一定的影响,为避免使用中出现这种现象,专门设计了一套电路,并用微电子技术把它小型化,成为一个芯片,该芯片俗称锂电池保护ic;2．保护ic外形是什么样的答：保护ic外形常用的有两种：一种称为SOT-23-5封装;另一种较薄,称TSSOP-8封装;3．Ic内部有些什么电路,能大概介绍一下吗答：ic内部的简化的逻辑图如下：其各个端口的功能简述如下：V DD：1;IC芯片电源输入端;2．锂电池电压采样点;V SS：1;IC芯片测量电路基准参考点;2．锂电池负极和IC连接点;D O：IC对放电MOS管的输出控制端C O：IC对充电MOS管的输出控制端V M：IC芯片对锂电池工作电流的采样输入端从简化的逻辑图可见：电池过充电、过放电,放电时电流过大过电流,外围电路短路,该ic都会检测出来,并驱动相应的电子器件动作;4．Ic有哪些主要技术指标答：1过充电检测电压：V CU±25mv2过充电恢复电压：V CL±30mv3 过放电检测电压：V DL±80mv4 过放电恢复电压：V DU±5 过电流检测电压：VIOV1±30mvVIOV2±6 短路检测电压：VSHORT7 过充电检测延时：tcu 1s 1 28 过放电检测延时：tdl 125ms 125 2509 过流延时：TioV1 8ms 4 8 16TioV2 2ms 1 2 410短路延时：Tshort 10us 10 50us11正常功耗：10PE 3uA 1 3 6uA12静电功耗：1PDN uA5．锂电池保护电路的PCB板上,除了保护ic外,还需要哪些元件,才能组成一个完整的保护PCB答：还需要作为开关功能用的两只场效应管、若干电阻、电容;6．场效应管是什么样子答：场效应管也称MOS FET,在锂电池保护PCB上,都是成对使用,因此制造商把两只独立的其内部接法如下图：答：MOS FET通常有三只脚,分别称为漏极D、源极S、栅极G;它在电子线路中的功能可用下图简单说明;电平,右图的开关就闭合；电流在之间通过;当栅极G得到的不是高电平,而是低电平,则之间开关看作开路,电流不能通过;8．常听人说MOS FET的内阻是多少、多少,到底什么是MOS FET的内阻答：如上图所示,之间的开关闭合时总存在一定的电阻,这个电阻相当于MOS FET的内阻,一般这个电阻很小,都在10~30mΩ之间;可见,电流通过MOS FET,由于存在内阻,根据欧姆定律,必然存在电压降,从而损耗掉一部份电能,可见MOS FET 的内阻应越小越好;9．除内阻外,MOS管还有哪些主要技术指标答：MOS管有以下主要技术指标：1漏源极耐压值：V DSS 20V2漏栅极耐压值：V DGR20V3栅源极耐压值：V GSS 12V4漏极最大电流I D DC 6APolse 24A5漏源极内阻R DS VGS 2V I D 3A 22mΩ——45mΩVGS I D 3A 19mΩ——30mΩVGS 4V I D 3A 16mΩ——20mΩ10上图中B 是电池,P+、P-是电池块接充电器电源或与手机相接的正负极; 充电状态：充电时,充电电流由P+进入→B+→ MOS 1→MOS 2→P-;在充电的同时,ic 通过V cc 和R 1对电池连续进行测量;当检测到电池电压充电到时这个电压随不同ic 而异,ic 内的过充电检测电路将检测到的这个信号并将它转换成一系列的电平信号,其中的一个低电平信号传送到ic 的输出端CO,促使MOS 2关断,从而终止充电; 放电状态：放电时,放电电流从电池正极B+→P+→负载手机→P-→MOS 2→MOS 1→B-在放电的同时,ic 内的过放检测电路连续测量电池两端的电压,当电池电压随着用电时间的加长而下降到时这个电压值随不同的ic 而异,该检测电路输出信号,使输出端DO 为低电平,从而使MOS 1关断,终止电池放电;在某种特殊情况下,如果电池放电时,电流大于某一额定值,ic 内的过电流检测器会输出一个低电平信号到DO 端,使MOS 1在5~15ms 的时间内关断这个值随不同的电流和不同的MOS 管内阻而异;在极端情况下,P+、P-端发生短路,则ic 内部的短路检测电路,将会检测到这个信号,并将这个信号转换成低电平,输出到DO 端,从而使MOS 1在10~50us 的时间内关闭,从而切断电路;11．ic 的功耗是怎么回事怎样测量答：ic 是一个完整的电子线路,它在工作时要消耗掉一部份电能,当电池块在手机中工作时,ic 将从锂电池中以吸取电能,可见,要求ic 的功耗越小越好;电池电压V CU V CLV DUV DL保护IC 工作时序图ic的功耗是用消耗的电流来度量的,一般这个电流值在3~6uA之间;由电原理图可见,ic通过电阻R1,从电池中吸取电流,因此只要测量出R1两端的电压降V1,根据欧姆定律可算得ic的功耗,电流值为I=V1/R1;12．一般的电池块有四个输出端四个弹簧片接点,能介绍一下各自的功能吗答：一般的电池块外露有四个簧片接点,其中两点是P+、P-,另外两点各有不同;见下图：13．锂电池的保护PCB板有互换性吗答：答案是否定的,主要原因是：1不同的锂电生产厂生产的锂电的性能不一,从而所选用的ic也不一样,主要指过充电检测电压;2采用不同的MOS管由于其内阻不一,所以根据工作电流应选用不同的ic;3识别电阻不一样;14．保护电路的发展方向怎样答：一;向更小型化发展;1．MOS和ic封装在一起称MCPMuIti chip package2．MOS、ic、电阻、电容全部封装在一起称COBChip On Board二．二次保护电路在实际使用锂电池保护电路中,人们发现,由于某些电子元器件的失效,导致整个保护电以上是一节锂电池保护电路的基本概念, 2 、3、4节的锂电池保护电路与此类似;见下图;欢迎各位垂询谢谢。

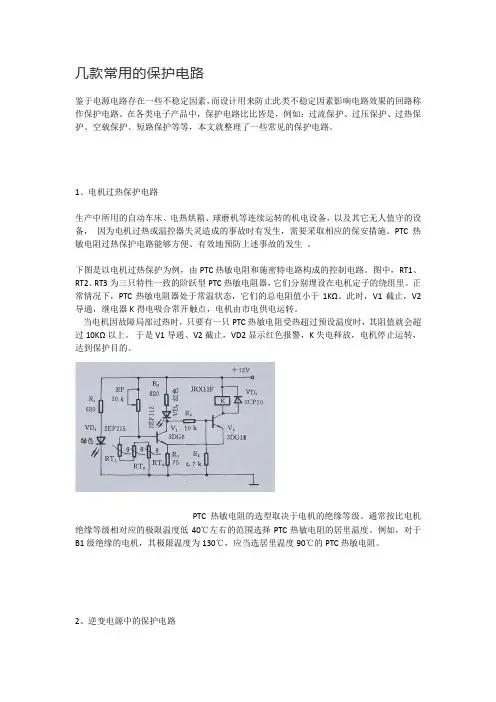

几款常用的保护电路鉴于电源电路存在一些不稳定因素，而设计用来防止此类不稳定因素影响电路效果的回路称作保护电路。

在各类电子产品中，保护电路比比皆是，例如：过流保护、过压保护、过热保护、空载保护、短路保护等等，本文就整理了一些常见的保护电路。

1、电机过热保护电路生产中所用的自动车床、电热烘箱、球磨机等连续运转的机电设备，以及其它无人值守的设备，因为电机过热或温控器失灵造成的事故时有发生，需要采取相应的保安措施。

PTC热敏电阻过热保护电路能够方便、有效地预防上述事故的发生。

下图是以电机过热保护为例，由PTC热敏电阻和施密特电路构成的控制电路。

图中，RT1、RT2、RT3为三只特性一致的阶跃型PTC热敏电阻器，它们分别埋设在电机定子的绕组里。

正常情况下，PTC热敏电阻器处于常温状态，它们的总电阻值小于1KΩ。

此时，V1截止，V2导通，继电器K得电吸合常开触点，电机由市电供电运转。

当电机因故障局部过热时，只要有一只PTC热敏电阻受热超过预设温度时，其阻值就会超过10KΩ以上。

于是V1导通、V2截止，VD2显示红色报警，K失电释放，电机停止运转，达到保护目的。

PTC热敏电阻的选型取决于电机的绝缘等级。

通常按比电机绝缘等级相对应的极限温度低40℃左右的范围选择PTC热敏电阻的居里温度。

例如，对于B1级绝缘的电机，其极限温度为130℃，应当选居里温度90℃的PTC热敏电阻。

2、逆变电源中的保护电路逆变器经常需要进行电流转换,如果电路中的电流超出限定范围，将对电路和关键器件造成很大伤害，因此保护电路在逆变电源中就显得尤为重要。

（1）防反接保护电路如果逆变器没有防反接电路，在输入电池接反的情况下往往会造成灾难性的后果，轻则烧毁保险丝，重则烧毁大部分电路。

在逆变器中防反接保护电路主要有三种：反并肖特基二极管组成的防反接保护电路，如下图所示。

由图可以看出，当电池接反时，肖特基二极管D导通，F被烧毁。

如果后面是推挽结构的主变换电路，两推挽开关MOS管的寄生二极管的也相当于和D并联，但压降比肖特基大得多，耐瞬间电流的冲击能力也低于肖特基二极管D，这样就避免了大电流通过MOS管的寄生二极管，从而保护了两推挽开关MOS管。

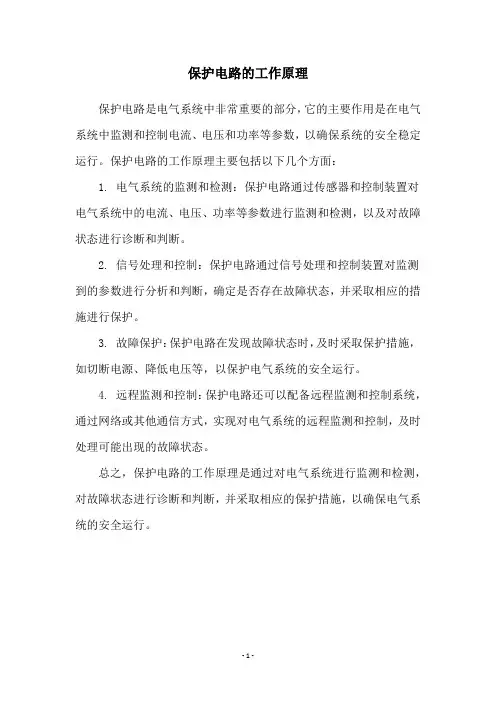

保护电路的工作原理
保护电路是电气系统中非常重要的部分，它的主要作用是在电气系统中监测和控制电流、电压和功率等参数，以确保系统的安全稳定运行。

保护电路的工作原理主要包括以下几个方面：
1. 电气系统的监测和检测：保护电路通过传感器和控制装置对电气系统中的电流、电压、功率等参数进行监测和检测，以及对故障状态进行诊断和判断。

2. 信号处理和控制：保护电路通过信号处理和控制装置对监测到的参数进行分析和判断，确定是否存在故障状态，并采取相应的措施进行保护。

3. 故障保护：保护电路在发现故障状态时，及时采取保护措施，如切断电源、降低电压等，以保护电气系统的安全运行。

4. 远程监测和控制：保护电路还可以配备远程监测和控制系统，通过网络或其他通信方式，实现对电气系统的远程监测和控制，及时处理可能出现的故障状态。

总之，保护电路的工作原理是通过对电气系统进行监测和检测，对故障状态进行诊断和判断，并采取相应的保护措施，以确保电气系统的安全运行。

- 1 -。

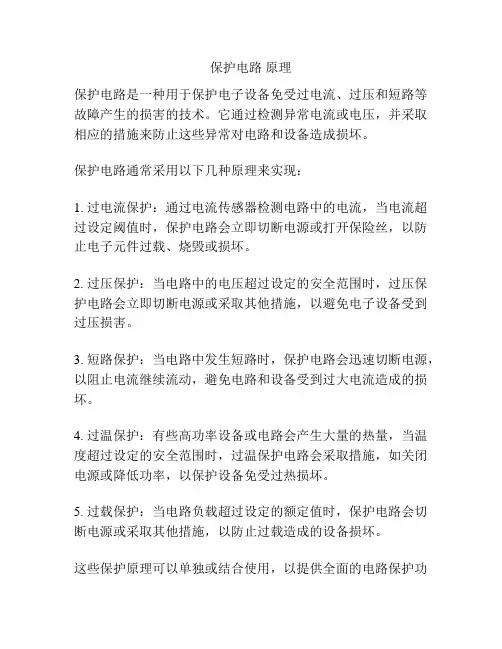

保护电路原理
保护电路是一种用于保护电子设备免受过电流、过压和短路等故障产生的损害的技术。

它通过检测异常电流或电压，并采取相应的措施来防止这些异常对电路和设备造成损坏。

保护电路通常采用以下几种原理来实现：
1. 过电流保护：通过电流传感器检测电路中的电流，当电流超过设定阈值时，保护电路会立即切断电源或打开保险丝，以防止电子元件过载、烧毁或损坏。

2. 过压保护：当电路中的电压超过设定的安全范围时，过压保护电路会立即切断电源或采取其他措施，以避免电子设备受到过压损害。

3. 短路保护：当电路中发生短路时，保护电路会迅速切断电源，以阻止电流继续流动，避免电路和设备受到过大电流造成的损坏。

4. 过温保护：有些高功率设备或电路会产生大量的热量，当温度超过设定的安全范围时，过温保护电路会采取措施，如关闭电源或降低功率，以保护设备免受过热损坏。

5. 过载保护：当电路负载超过设定的额定值时，保护电路会切断电源或采取其他措施，以防止过载造成的设备损坏。

这些保护原理可以单独或结合使用，以提供全面的电路保护功
能。

保护电路在电子设备中广泛应用，如计算机、手机、电视机、家用电器等，可以有效避免因电路故障而引发的火灾、电击、电流冲击等安全问题。

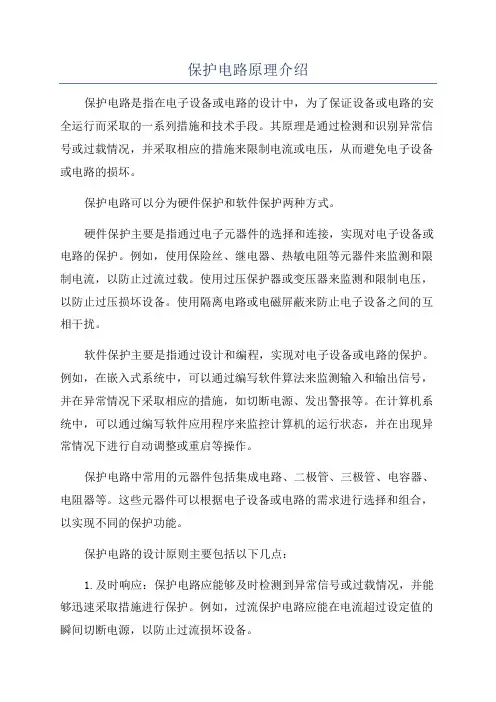

保护电路原理介绍保护电路是指在电子设备或电路的设计中，为了保证设备或电路的安全运行而采取的一系列措施和技术手段。

其原理是通过检测和识别异常信号或过载情况，并采取相应的措施来限制电流或电压，从而避免电子设备或电路的损坏。

保护电路可以分为硬件保护和软件保护两种方式。

硬件保护主要是指通过电子元器件的选择和连接，实现对电子设备或电路的保护。

例如，使用保险丝、继电器、热敏电阻等元器件来监测和限制电流，以防止过流过载。

使用过压保护器或变压器来监测和限制电压，以防止过压损坏设备。

使用隔离电路或电磁屏蔽来防止电子设备之间的互相干扰。

软件保护主要是指通过设计和编程，实现对电子设备或电路的保护。

例如，在嵌入式系统中，可以通过编写软件算法来监测输入和输出信号，并在异常情况下采取相应的措施，如切断电源、发出警报等。

在计算机系统中，可以通过编写软件应用程序来监控计算机的运行状态，并在出现异常情况下进行自动调整或重启等操作。

保护电路中常用的元器件包括集成电路、二极管、三极管、电容器、电阻器等。

这些元器件可以根据电子设备或电路的需求进行选择和组合，以实现不同的保护功能。

保护电路的设计原则主要包括以下几点：1.及时响应：保护电路应能够及时检测到异常信号或过载情况，并能够迅速采取措施进行保护。

例如，过流保护电路应能在电流超过设定值的瞬间切断电源，以防止过流损坏设备。

2.灵敏可靠：保护电路应能够对异常信号进行准确识别和判断，以避免误报或误切断。

同时，保护电路应具有良好的可靠性，能够长时间稳定运行，不受外界环境的影响。

3.功能全面：保护电路应能够实现多种保护功能，如过流、过压、短路、过温等，以全面保护电子设备或电路的安全运行。

4.成本合理：保护电路的设计要考虑成本因素，力求在满足保护要求的前提下，尽量降低成本。

这需要根据实际应用需求和预算情况，选择合适的元器件和技术方案。

保护电路在电子设备和电路设计中起着至关重要的作用。

它可以有效保护电子设备免受各种异常电信号和过载情况的损害，延长设备的使用寿命，提高设备的可靠性和稳定性。

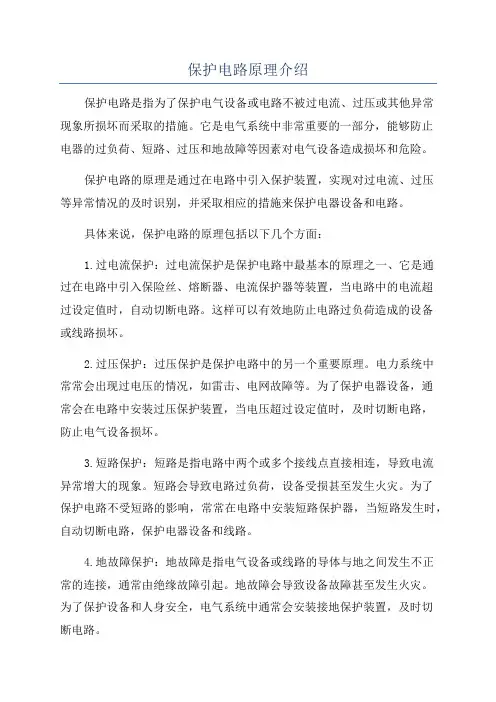

保护电路原理介绍保护电路是指为了保护电气设备或电路不被过电流、过压或其他异常现象所损坏而采取的措施。

它是电气系统中非常重要的一部分，能够防止电器的过负荷、短路、过压和地故障等因素对电气设备造成损坏和危险。

保护电路的原理是通过在电路中引入保护装置，实现对过电流、过压等异常情况的及时识别，并采取相应的措施来保护电器设备和电路。

具体来说，保护电路的原理包括以下几个方面：1.过电流保护：过电流保护是保护电路中最基本的原理之一、它是通过在电路中引入保险丝、熔断器、电流保护器等装置，当电路中的电流超过设定值时，自动切断电路。

这样可以有效地防止电路过负荷造成的设备或线路损坏。

2.过压保护：过压保护是保护电路中的另一个重要原理。

电力系统中常常会出现过电压的情况，如雷击、电网故障等。

为了保护电器设备，通常会在电路中安装过压保护装置，当电压超过设定值时，及时切断电路，防止电气设备损坏。

3.短路保护：短路是指电路中两个或多个接线点直接相连，导致电流异常增大的现象。

短路会导致电路过负荷，设备受损甚至发生火灾。

为了保护电路不受短路的影响，常常在电路中安装短路保护器，当短路发生时，自动切断电路，保护电器设备和线路。

4.地故障保护：地故障是指电气设备或线路的导体与地之间发生不正常的连接，通常由绝缘故障引起。

地故障会导致设备故障甚至发生火灾。

为了保护设备和人身安全，电气系统中通常会安装接地保护装置，及时切断电路。

此外，保护电路还可以根据不同的需求采用各种保护装置，如欠压保护、过温保护、接触器保护等，以实现对电气设备和电路的全面保护。

保护电路的原理旨在在电气设备和电路发生异常时，及时切断电路，保护设备和线路安全。

它不仅可以减少设备故障和损坏的发生，还能提高电气系统的可靠性和安全性。

通过合理设计和配置保护电路，能够减少故障发生的可能性，延长电气设备的使用寿命，提高电气系统的性能和工作效率。

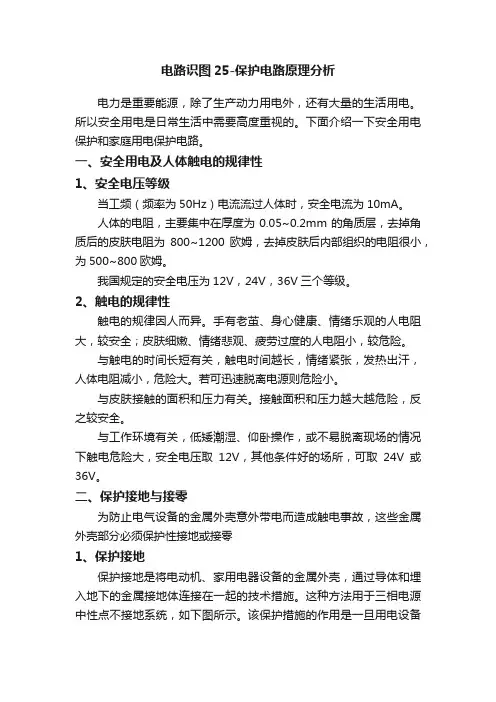

电路识图25-保护电路原理分析电力是重要能源，除了生产动力用电外，还有大量的生活用电。

所以安全用电是日常生活中需要高度重视的。

下面介绍一下安全用电保护和家庭用电保护电路。

一、安全用电及人体触电的规律性1、安全电压等级当工频（频率为50Hz）电流流过人体时，安全电流为10mA。

人体的电阻，主要集中在厚度为0.05~0.2mm的角质层，去掉角质后的皮肤电阻为800~1200欧姆，去掉皮肤后内部组织的电阻很小，为500~800欧姆。

我国规定的安全电压为12V，24V，36V三个等级。

2、触电的规律性触电的规律因人而异。

手有老茧、身心健康、情绪乐观的人电阻大，较安全；皮肤细嫩、情绪悲观、疲劳过度的人电阻小，较危险。

与触电的时间长短有关，触电时间越长，情绪紧张，发热出汗，人体电阻减小，危险大。

若可迅速脱离电源则危险小。

与皮肤接触的面积和压力有关。

接触面积和压力越大越危险，反之较安全。

与工作环境有关，低矮潮湿、仰卧操作，或不易脱离现场的情况下触电危险大，安全电压取12V，其他条件好的场所，可取24V或36V。

二、保护接地与接零为防止电气设备的金属外壳意外带电而造成触电事故，这些金属外壳部分必须保护性接地或接零1、保护接地保护接地是将电动机、家用电器设备的金属外壳，通过导体和埋入地下的金属接地体连接在一起的技术措施。

这种方法用于三相电源中性点不接地系统，如下图所示。

该保护措施的作用是一旦用电设备绝缘损坏漏电时，人体接触带电外壳，此时，人体电阻远大于接地体电阻（4欧姆），大量电流通过金属外壳泄入大地，对地电压可降至安全电压36V以下，从而保护人身安全。

2、保护接零保护接零是将电动机、家用电器等用电设备的金属外壳，通过导线与380V三相四线制供电系统的零线接在一起的技术措施。

该保护措施的作用是一旦用电设备绝缘损坏漏电时，漏电电流能使保护装置动作或熔体熔断，从而自动切断电源，如下图所示。

值得注意的是，在同一电网内，应采用同一种保护方式，不允许某些用电设备接零，而另一些用电设备接地。

九年级物理保护电路知识点保护电路是物理学中一个关键的概念，它在电路中起到了至关重要的作用。

本文将详细介绍九年级物理中涉及的保护电路知识点。

一、保护电路的定义保护电路是一种在电线电路中起到保护作用的装置。

其主要功能是保护电器设备免受过载、短路和过压等各种电路故障的损坏。

二、过载保护电路过载是指电器设备在使用过程中超过其额定电流而导致过热或发生其他故障。

为了防止过载对电器设备造成损坏，我们常使用过载保护电路。

过载保护电路一般采用热式保险丝或电磁式断路器。

热式保险丝通过在电流过大时产生热量，使保险丝熔断，切断电路。

而电磁式断路器通过感应电流大小，当电流超过额定电流时会自动跳闸，起到保护作用。

三、短路保护电路短路是指电路中导线之间出现直接连接的情况，导致电流异常增大。

对于短路情况，我们需要采用短路保护电路。

短路保护电路常用的装置是熔断器和短路保护开关。

熔断器通过热熔开关来切断电路，防止短路状态下电流过大。

而短路保护开关则使用电磁原理来感应短路电流，当电流异常时会自动跳闸。

四、过压保护电路过压是指电路中电压超过额定电压的情况，过高的电压容易对电器设备造成损害。

为了防止过压对电器设备造成危害，我们需要采用过压保护电路。

过压保护电路通常使用过压保护器。

过压保护器通过在电流过大时切断电路来保护电器设备。

它能够感应到电压的异常变化，并及时切断电路，保护电器设备免受过高电压的伤害。

五、其他保护电路知识点除了上述介绍的常见保护电路之外，还有一些其他的保护电路知识点值得关注。

1. 温度保护电路：用于监测电器设备的温度，当温度过高时切断电路，防止电器设备过热。

2. 接地保护电路：用于将电路的导体与地面连接，当电路发生短路时，通过接地保护电路将电流释放到地面，减少对人体和设备的伤害。

3. 过电压保护电路：用于防止电路发生过电压，通过电压稳压器等装置来保护电器设备。

总结：保护电路是保护电器设备免受各种电路故障的重要手段。

通过使用过载保护电路、短路保护电路、过压保护电路以及其他保护电路，能够有效地保护电器设备的正常运行，并提高电路的安全性。

常见的5种保护电路（含电路图）在现实世界中，电子电路所处的周围环境总是变幻莫测的。

人体静电、雷击浪涌、误操作等诸多不可预料的因素时刻威胁着电子设备的正常工作。

因此保护电路的作用与意义非常重要。

经过多年的发展，保护电路从最简单的保险丝一步一步发展到现如今纷繁复杂的各种器件，它们分别承担着不同的作用。

今天就让我们一起来看看它们是如何稳定保障我们日常生活的吧！1、短路保护短路保护电路的主要作用是当电路系统中发生短路情况时及时断开闭合电路以此保证后续各个器件的安全。

当电源系统发生短路时，电路中的电流会瞬间增大到正常状况的好几倍甚至十多倍。

我们可以利用这个特性，在电路中串入保险丝。

当电流增大到保险丝的熔断电流时，保险丝会因为自身过热而发生熔断从而断开电路，这是最常见的保护电路之一。

但是这种保险丝有一个缺点：当保险丝熔断之后，必须由工程人员排除故障之后手动替换新的保险丝，这在一些狭小空间等场合十分不便，因此后来便诞生了“自恢复保险丝”。

这种保险丝在发生熔断之后随着温度的降低又会重新接通，这样便可以在发生故障时断开供电开关，等排查故障之后再打开供电开关即可。

自恢复保险丝是如何做到“自恢复”的呢？自恢复保险丝，是由经过特殊处理的聚合树脂及分布在里面的导电粒子组成。

在正常状况下，聚合树脂紧密地将导电粒子束缚在结晶状的结构外，构成链状导电电通路，此时的自恢复保险丝为低阻状态，线路上流经自恢复保险丝的电流所产生的热能小，不会改变晶体结构。

当线路发生短路或过载时，流经自恢复保险丝的大电流，产生的热量使聚合树脂融化，体积迅速增长，形成高阻状态，工作电流迅速减小，从而对电路进行限制和保护。

因此由自恢复保险丝构成的保护电路还可以承担过热过流保护。

2、过压保护过压保护是指供电电压超过额定的电压时自动断开供电回路的一种保护电路。

在电子电路设计中，常见的保护方式是使用齐纳二极管的过压保护。

如图2-1：图2-11N4099是一个6.8V的二极管，如果输入超过6.8V，输出将被钳位在6.8V 左右。

保护电路原理
保护电路是一种用于保护电子设备免受过电流、过电压和过温等异常情况的损坏的电子装置。

它通过监测电路中的电流、电压和温度等参数，并在检测到异常情况时采取相应的措施来保护电子设备。

保护电路一般由以下几个组成部分构成：
1. 电流保护：电流保护电路通常监测电路中的电流，当电流超过设定的安全阈值时，保护电路会迅速切断电路，防止电流过大导致电子元件烧毁。

2. 电压保护：电压保护电路监测电路中的电压，一旦电压超过设定的安全范围，保护电路会立即切断电路，以防止电子设备受到过电压的损害。

3. 温度保护：温度保护电路通常通过感温元件（如热敏电阻）来监测电子设备的温度，如果温度超过安全范围，保护电路会采取措施，如切断电源或者启动风扇来降低设备温度。

4. 电源保护：电源保护电路通常用来保护电源和电子设备免受电源异常的损害，如电源过载、瞬态电压冲击等。

它通过检测电源参数并及时切断电源来避免设备故障。

为了提高保护电路的可靠性和稳定性，保护电路通常采用多级保护和冗余设计。

此外，保护电路也可以与其他控制电路相结合，实现更加智能化的保护功能。

总之，保护电路是电子设备不可或缺的部分，它能够有效地保护电子设备免受异常情况的损坏，提高设备的可靠性和使用寿命。

保护电路的原理是
保护电路的原理是通过在电路中添加合适的保护元件，以阻止异常电流或电压的通过，从而保护电路中的其他组件不受损害。

保护电路常用的原理包括过流保护、过压保护、欠压保护和温度保护等。

其中，过流保护是通过在电路中加入保险丝或电流保护器等元件，当电路中的电流超过额定值时，保护元件会迅速断开电路，避免过大的电流通过，从而保护电路的安全运行。

过压保护是通过在电路中加入过压保护器或电压稳压器等元件，当电路中的电压超过设定的阈值时，保护元件会迅速切断电路，避免过高的电压对电路产生损害。

欠压保护是通过在电路中加入欠压保护器或电压监测电路等元件，当电路中的电压低于设定的阈值时，保护元件会迅速切断电路，防止电路在低电压状态下工作，从而避免电路内部元件的故障。

温度保护是通过在电路中加入温度传感器或温度监控电路等元件，当电路温度超过安全范围时，保护元件会触发相应的保护动作，保护电路免受过热的损害。

总之，通过在电路中合理应用各种保护元件，可以有效地保护电路中的其他组件，提高电路的稳定性和可靠性。

详解3大保护电路：浪涌保护、过流保护、过压保护
对于开关电源而言, 安全、可靠性历来被视为重要的性能之一. 开关电源在电气技术指标满足电子设备正常使用要求的条件下, 还要满足外界或自身电路或负载电路出现故障的情况下也能安全可靠地工作. 为此, 须有多种保护措施. 对保护电路的特点分析, 对存在不足期待克服, 希望设计出更安全、更可靠的保护电路。

 一、浪涌电流电路剖析
 浪涌电流是由于电压突变所引起. 如电子设备在第一次加电压时, 由于大容量电源电容器充电引起的涌入初始电流——开机浪涌电流; 又如直击雷、感应雷沿着电源线进入开关电源的突变电压所产生瞬态电流雷浪涌电流. 浪涌电流上升时间非常快, 持续时间非常短, 破坏作用非常大. 为防止或减轻浪涌电流的破坏, 设置抑制浪涌电流或将浪涌电流转移到地线等方式来保护开关电源避免浪涌电流的损害。

 1）启动限流保护
 开关电源的初级整流电路有大容量滤波电容,开机瞬间整流管向这些大电容充电, 使整流管瞬时电流超过额定值. 为减小开机启动限流( 浪涌电流) ,开关电源通常都设有抗冲击电路. 如图1 电路, 在开机瞬间, 开关电源变压器的3、4 绕组电压为0V, VD5截止, 晶闸管VD6 的G、K 极间电压为0V, VD6 截止.充电电流路径: AC220V→VD1- 4 正极→大电容C1→地→R2→VD1- 4 负极. 由于R2 有阻碍大电流作用( 一般设为3. 3Ω）因此能有效限制开机浪涌电流.。

中考电学保护电路
电学保护电路是指为了保护电路和电器设备不受过电压、过电流、过热等异常情况的影响，采取一系列的电气保护措施的控制装置。

在中考电学中，常见的电路保护包括过载保护、短路保护和漏电保护。

1. 过载保护：电路中的负载超过额定电流时，会导致设备发热、线路烧毁等问题。

过载保护可以通过电流继电器或热继电器实现，当电路中的电流超过设定值时，保护装置会自动切断电路，起到保护线路和设备的作用。

2. 短路保护：短路是指电路中两个导体或元件之间出现直接连接而形成的低阻抗路径，会导致电流过大、设备烧毁等危险情况。

短路保护通过熔断器、断路器等装置实现，当电路出现短路时，保护装置会自动切断电路，避免危险情况的发生。

3. 漏电保护：漏电是指电路中的电流通过意外途径流向地，可能造成人身伤害甚至火灾等危险。

漏电保护通过漏电保护器实现，当电路中出现漏电时，保护装置会自动切断电路，确保人身安全和设备正常运行。

以上是中考电学中常见的电路保护措施，了解和掌握这些知识可以帮助考生更好地理解和应用电学原理，并在实际生活中正确使用电器设备。
