过电压保护电路

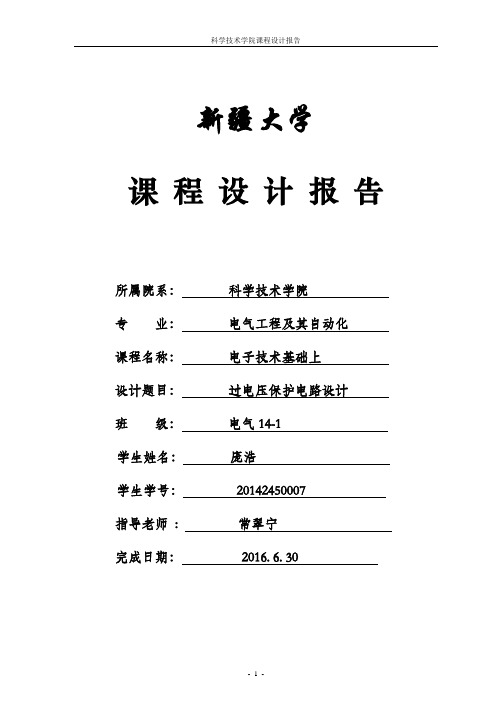

新疆大学课程设计报告所属院系：科学技术学院专业：电气工程及其自动化课程名称：电子技术基础上设计题目：过电压保护电路设计班级：电气14-1学生姓名：庞浩学生学号：20142450007指导老师: 常翠宁完成日期：2016. 6. 301．双向二极管限幅电路图2 经典过电压保护电路经典过电压保护电路虽然有许多优点，但是由于Multisim 12.0中无法找到元件MAX6495,无法进行仿真，所以不选用该方案。

3．智能家电过电压保护电路电路原理：该装置工作原理见图，电容器C1将220V 交流市电降压限流后，由二极管1D V 、 2D V 整流，电容器2C 担任滤波，得到12V 左右的直流电压。

当电网电压正常时，稳压二极管VDW 不能被击穿导通，此时三极管VT 处于截止状态，双向可控硅VS 受到电压触发面导通，插在插座XS 中的家电通电工作。

（图3）图3 智能家电过压保护电路如果电网电压突然升高，超过250V ，此时在RP 中点的电压就导致VDW 击穿导通，VDW 导通后，又使得三极管VT 导通，VT 导通后，其集电极—发射极的压降很小，不足以触发VS ，又导致VS 截止，因此插座XS 中的家电断电停止工作，因而起到了保护的目的。

一旦电网电压下降，VT 又截止，VT 的集电极电位升高，又触发VS 导通，家电得电继续工作。

R 电阻5.1K1，RP 电位器15K 选用多圈精密电位器1，C1金属化纸介电容0.47uF 耐压≥400V1，C2电解电容100uF/25V1，1D V 、 2D V 整流二极管IN40072，VDW 稳压二极管12V 的2CW121，VT 晶体三极管3DA87C 、3DG12等1，VS 双向可控硅6—10A 耐压≥600V1，CZ 电源插座10A 250V1该装置的调试十分简单，当电网电压为220V 时，调整RP ，使VDW 不击穿，当电压升高至250V ，VT 饱和导通即可，调试时用一调压变压器来模拟市电的变化更方便。

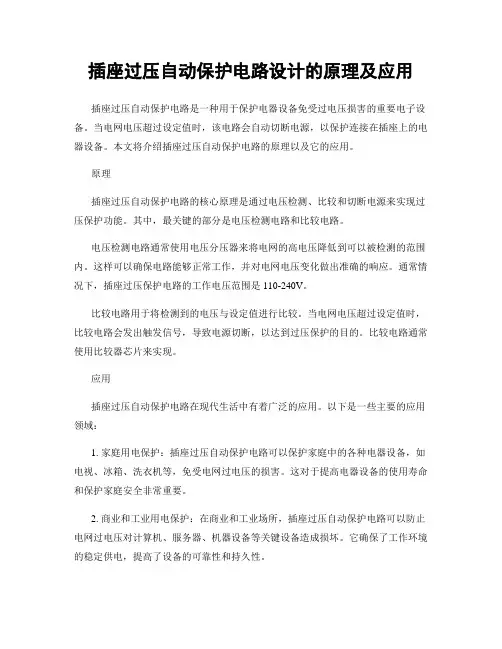

插座过压自动保护电路设计的原理及应用插座过压自动保护电路是一种用于保护电器设备免受过电压损害的重要电子设备。

当电网电压超过设定值时，该电路会自动切断电源，以保护连接在插座上的电器设备。

本文将介绍插座过压自动保护电路的原理以及它的应用。

原理插座过压自动保护电路的核心原理是通过电压检测、比较和切断电源来实现过压保护功能。

其中，最关键的部分是电压检测电路和比较电路。

电压检测电路通常使用电压分压器来将电网的高电压降低到可以被检测的范围内。

这样可以确保电路能够正常工作，并对电网电压变化做出准确的响应。

通常情况下，插座过压保护电路的工作电压范围是110-240V。

比较电路用于将检测到的电压与设定值进行比较。

当电网电压超过设定值时，比较电路会发出触发信号，导致电源切断，以达到过压保护的目的。

比较电路通常使用比较器芯片来实现。

应用插座过压自动保护电路在现代生活中有着广泛的应用。

以下是一些主要的应用领域：1. 家庭用电保护：插座过压自动保护电路可以保护家庭中的各种电器设备，如电视、冰箱、洗衣机等，免受电网过电压的损害。

这对于提高电器设备的使用寿命和保护家庭安全非常重要。

2. 商业和工业用电保护：在商业和工业场所，插座过压自动保护电路可以防止电网过电压对计算机、服务器、机器设备等关键设备造成损坏。

它确保了工作环境的稳定供电，提高了设备的可靠性和持久性。

3. 充电器保护：随着移动设备的普及，充电器的使用越来越广泛。

插座过压自动保护电路可以防止电网过电压对充电器和充电设备的损坏，以及对充电设备上的电子设备造成危险。

4. 新能源发电保护：插座过压自动保护电路在安装新能源发电设备（如太阳能或风力发电机）时非常有用。

它可以保护这些设备免受电网过电压的损害，并确保它们正常运行。

总结插座过压自动保护电路是一种非常重要的电子设备，能够保护电器设备免受电网过电压的损害。

它的原理是通过电压检测、比较和切断电源来实现过压保护功能。

该电路在家庭、商业和工业领域以及新能源发电中得到了广泛的应用。

直流电源过电压、欠电压及过流保护电路该保护电路在直流电源输入电压大于30V或小于18V或负载电流超过35A时，晶闸管都将被触发导通，致使断路器QF跳闸。

图中，YR为断路器QF的脱扣线圈；KI为过电流继电器。

带过流保护的电动自行车无级调速电路图中，RC为补偿网络，以改善电动机的力矩特性。

具体数值由实验决定。

电路如图16-91所示。

它适用于电动自行车或电动三轮车。

调节电位器RP，可改变由555时基集成电路A组成的方波发生器的方波占空比，达到调速的目的。

Rs是过电流取样电阻，当电动机过载时，Rs上的压降增大，使三极管VTz导通，触发双向晶闸管V导通，分流了部分负载，从而保护了功率管VTi。

过流保护用电子保险的制作电路图本电路适用于直流供电过流保护，如各种电池供电的场合。

如果负载电流超过预设值，该电子保险将断开直流负载。

重置电路时，只需把电源关掉，然后再接通。

该电路有两个联接点(A、B标记)，可以连接在负载的任意一边。

负载电流流过三极管T4、电阻R10和R11。

A、B端的电压与负载电流成正比，大多数的电压分配在电阻上。

当电源刚刚接通时，全部电源电压加在保险上。

三极管T2由R4的电流导通，其集电极的电流值由下式确定：VD4=VR7+0.6。

因为D4上的电压(VD4)和R7上的电压(VR7)是恒定的，所以T2的集电极电流也是恒定。

该三极管提供稳定的基极电流给T3，因而使其导通，接着又提供稳定的基极电流给T4。

保险导电，负载有电流流过。

当电源刚接通时，电容器C1提供一段延时，从而避免T1导电和保持T2断开。

保险上的电压(VAB)通常小于2V，具体值取决于负载电流。

当负载电流增大时，该电压升高，并且在二极管D4导通时，达到分流部分T2的基极电流，T2的集电极电流因而受到限制。

由此，保险上的电压进一步增大，直到大约4.5V，齐纳二极管D1击穿，使T1导通，T2便截止，这使得T3和T4也截止，此时保险上的电压增大，并且产生正反馈，使这些三极管保持截止状态。

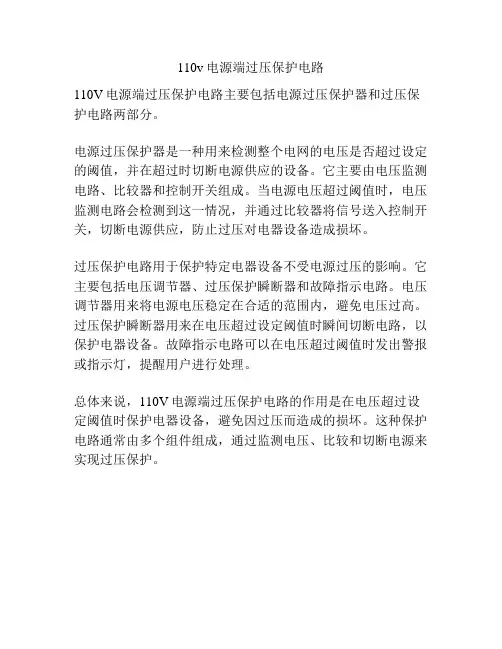

110v电源端过压保护电路
110V电源端过压保护电路主要包括电源过压保护器和过压保护电路两部分。

电源过压保护器是一种用来检测整个电网的电压是否超过设定的阈值，并在超过时切断电源供应的设备。

它主要由电压监测电路、比较器和控制开关组成。

当电源电压超过阈值时，电压监测电路会检测到这一情况，并通过比较器将信号送入控制开关，切断电源供应，防止过压对电器设备造成损坏。

过压保护电路用于保护特定电器设备不受电源过压的影响。

它主要包括电压调节器、过压保护瞬断器和故障指示电路。

电压调节器用来将电源电压稳定在合适的范围内，避免电压过高。

过压保护瞬断器用来在电压超过设定阈值时瞬间切断电路，以保护电器设备。

故障指示电路可以在电压超过阈值时发出警报或指示灯，提醒用户进行处理。

总体来说，110V电源端过压保护电路的作用是在电压超过设定阈值时保护电器设备，避免因过压而造成的损坏。

这种保护电路通常由多个组件组成，通过监测电压、比较和切断电源来实现过压保护。

过压保护电路原理
过压保护电路是一种常用的电子保护装置，用于防止电路或电器设备受到过电压的损坏。

其工作原理是通过监测电路中的电压来判断电压是否超过了设定的安全范围，一旦检测到过压情况，就会采取相应的措施来保护电路或设备。

过压保护电路通常由以下几个主要组成部分构成：
1. 电压检测器：通过采集电路中的电压信号来实时监测电压的变化情况。

电压检测器通常采用电阻、电容、二极管等元件构成的电路来完成。

2. 比较器：将电压检测器采集到的电压信号与设定的安全阈值进行比较，判断是否发生了过压。

比较器可以是模拟或数字电路，其功能是判断输入信号是否超过了设定的阈值。

3. 控制器：一旦过压被检测到，控制器会向保护电路发送信号，触发相应的保护措施。

控制器可以是逻辑门电路、微处理器或专用的保护芯片。

4. 保护措施：过压被检测到后，保护措施会被激活以保护电路或设备。

常见的保护措施包括切断电源、短路电流、引入电阻、电容等，以消耗过多的电压或将其分流。

过压保护电路的工作原理是通过不断监测电路中的电压，并判断是否超过设定的阈值，一旦超过阈值，则触发保护措施以防
止电路或设备的损坏。

这种电路广泛应用于各种电子设备和电路中，保护电子器件免受过电压的损坏。

保护电路设计方法- 过电压保护2.过电压保护⑴过电压的产生及抑制方法①过电压产生的原因对于IGBT开关速度较高，IGBT关断时及FWD逆向恢复时，产生很高的di/dt，由于模块周围的接线的电感，就产生了L di/dt电压（关断浪涌电压）。

这里，以IGBT关断时的电压波形为例，介绍产生原因和抑制方法，以具体电路（均适用IGBT/FWD）为例加以说明。

为了能观测关断浪涌电压的简单电路的图6中，以斩波电路为例，在图7中示出了IGBT关断时的动作波形。

关断浪涌电压，因IGBT关断时，主电路电流急剧变化，在主电路分布电感上，就会产生较高的电压。

关断浪涌电压的峰值可用下式求出：V CESP=E d＋(-L dI c/dt)式中dl c/dt为关断时的集电极电流变化率的最大值；V CESP为超过IGBT的C-E间耐压(V CES)以至损坏时的电压值。

②过电压抑制方法作为过电压产生主要因素的关断浪涌电压的抑制方法有如下几种：1.在IGBT中装有保护电路（=缓冲电路）可吸浪涌电压。

缓冲电路的电容，采用薄膜电容，并靠近IGBT配置，可使高频浪涌电压旁路。

2.调整IGBT的驱动电路的V CE或R C，使di/dt最小。

3.尽量将电件电容靠近IGBT安装，以减小分布电感，采用低阻抗型的电容效果更佳。

4.为降低主电路及缓冲电路的分布电感，接线越短越粗越好，用铜片作接线效果更佳。

⑵缓冲电路的种类和特缓冲电路中有全部器件紧凑安装的单独缓冲电路与直流母线间整块安装缓冲电路二类。

①个别缓冲电路为个别缓冲电路的代表例子，可有如下的缓冲电路1.RC缓冲电路2.充放电形RCD缓冲电路3.放电阻止形RCD缓冲电路表3中列出了每个缓冲电路的接线图。

特点及主要用途。

表3 单块缓冲电路的接线圈特点及主电用途②整体缓冲电路作为这类缓冲电路的代表例子，有下面几种缓冲电路1.C缓冲电路2.RCD缓冲电路最近，为简化缓冲电路的设计，大多采用整体缓冲电路。

单片机5v过压保护电路一、引言随着电子技术的不断发展，单片机在各领域应用日益广泛。

为确保单片机系统稳定可靠运行，过压保护电路设计显得尤为重要。

本文将介绍一种5V过压保护电路，旨在为单片机系统提供有效的过压保护。

二、5V过压保护电路原理1.过压保护必要性过压保护是为了防止单片机系统在供电电压超出正常范围时受到损坏。

当输入电压高于单片机工作电压时，过压保护电路能及时动作，将电压控制在安全范围内。

2.5V过压保护电路工作原理5V过压保护电路主要由稳压器、比较器、晶体管、电容和电阻等元件组成。

稳压器用于提供稳定的电源电压，比较器用于检测输入电压是否超过设定阈值，晶体管作为开关元件，实现输入电压的调整。

三、电路元件选择与设计1.稳压器选用线性稳压器，例如LM317，可提供稳定的输出电压，且具有短路保护和过温保护等功能。

2.比较器选用Operational Amplifier（如OP07），其具有高输入阻抗、低输出阻抗的特点，能够准确检测输入电压是否超过设定阈值。

3.晶体管选用硅材料NPN晶体管，如2N3904，作为开关元件。

在过压情况下，晶体管导通，将多余电压释放到地，从而实现过压保护。

4.电容和电阻电容选用陶瓷电容，如0.1uF，用于滤波和耦合；电阻选用固定电阻，如240Ω，用于限制电流。

四、电路元件布局与调试1.布局注意事项电路元件布局时，应注意以下几点：（1）各元件间相互干扰问题，尽量远离；（2）遵循信号flow，避免信号走弯；（3）电源线和地线宽度要足够，以减小电阻和电感；（4）电容尽量靠近电源输入端。

2.调试方法调试时，可通过改变比较器输入端电压，模拟过压情况，观察晶体管是否能够及时动作，将电压控制在安全范围内。

同时，检查各元件工作状态，确保电路正常工作。

五、应用实例1.某单片机系统过压保护电路设计以某单片机系统为例，其工作电压为5V。

根据实际需求，设定过压保护阈值为7V。

选用LM317线性稳压器、OP07运算放大器、2N3904晶体管等元件，按照上述电路原理和布局要求，设计过压保护电路。

过电压保护器原理
过电压保护器是一种用于保护电气设备的装置，它能够防止电路受到过高的电压而损坏。

其工作原理如下：
1. 电压感应装置：过电压保护器内部包含一个电压感应装置，通常是一个电阻和电容组成的电路。

当电路中的电压超过设定的阈值时，电压感应装置会产生相应的电信号。

2. 触发装置：电压感应装置输出的电信号被传递给触发装置，触发装置可以是电子元件如晶体管、放大器等。

触发装置的作用是放大和处理电信号，以便能够控制过电压保护器的反应。

3. 过电压继电器：当触发装置接收到电压感应装置的信号并进行处理后，会触发过电压继电器。

过电压继电器可以是一种电磁继电器，它会连接或断开电路中的开关，从而保护电气设备不受过电压的影响。

4. 过电压保护：当过电压继电器触发时，它会迅速打开电路中的开关，将电路与电源隔离，从而保护电气设备免受过高电压的影响。

过电压保护器通常会将电路直接短路，或将电路与地连接，以消耗过电压的能量。

总之，过电压保护器通过感应电路中的电压变化，并触发继电器的工作，实现对电气设备的过电压保护。

通过迅速切断电路或将电路与地连接，过电压保护器能够保护电气设备免受过高电压的损害。

Crowbar 电路分析Crowbar 电路是一种过电压保护电路。

这种电路的设计思想是当电源电压超过预定值时将电源短路掉，通过短路将电源电压硬生生的拉下了。

这时电源通路上的保险丝等过电流保护设备起作用切断电源以防止损坏电源。

从这种机制可以看出这个电路要求电源能够承受短时间的短路状态而不损坏，否则虽然保护了后端设备但却牺牲了电源设备。

Crowbar 中文含义是撬棍，我刚看到这个词时首先联想到的是杠杆，以为这个电路用到了某种杠杆原理。

不过后来发现这个电路的名字与杠杆一点关系都没有。

所谓Crowbar 电路，其实意思是就好像将一个撬棍（或其他的粗的导电的棍子）扔到电源导线上将其短路掉。

这个名字起得挺没文化的！Crowbar 电路中通常会用到晶闸管一类的元器件。

这种元器件通常情况下是不导通的，但是可以通过在控制端上的电压或电流信号使其导通。

当晶闸管导通时其导通压降大约在1-2V；Crowbar 电路一般不会用三极管或场效应管来短路电源，因为当电源被短路后就无法提供维持三极管导通所需的基极电流。

而可控硅一旦导通后就不需要控制信号了。

一、基本 crowbar 电路下图给出的是一个典型的Crowbar 电路。

当电源电压超过稳压二极管的稳压值后D1导通。

当电源电压超过稳压二极管的稳压值加上可控硅的开启电压时，可控硅开启，将电源电压拉低到1-2V。

直到流过可控硅的电流减小到接近0时可控硅才会关闭。

电路中的电容用来确保不会被干扰误启动。

如果电源输出电流的能力是无限的，很快crowbar 电路就会被烧毁，因此电源输出电流必须被限制，最简单的方法就是安装保险丝或者电源本身就是限流型的。

这个电路的一个缺点是开启电压很难精确的控制，毕竟稳压二极管的稳压电压只有固定的几种，并且稳压二极管的离散型比较大(2-5 %)，还受温度影响。

可控硅的开启电压离散性也蛮大的。

因此，当电源电压比较低时我们需要改进上面的电路使其控制电压更精确一些。

过压保护电路原理过压保护电路是一种常见的电子保护装置，它可以有效地保护电路和设备免受过高电压的损害。

在电路设计和应用中，过压保护电路起着非常重要的作用。

本文将介绍过压保护电路的原理和工作方式，以及其在实际应用中的一些注意事项。

过压保护电路的原理是基于电压比较器的工作原理。

当电路中的电压超过设定的阈值时，电压比较器将输出一个高电平信号，触发保护电路的动作。

保护电路可以采取多种方式来应对过压情况，例如切断电源、引入阻抗等。

通过及时有效地响应过压情况，保护电路可以保护电路和设备免受损坏。

在实际应用中，过压保护电路通常与其他保护装置相结合，构成完整的电子保护系统。

这些保护装置可以包括过流保护、过温保护等，共同保障电路和设备的安全可靠运行。

同时，过压保护电路的设计和选型需要考虑到电路的工作环境、电压波动范围、响应速度等因素，以确保其能够在各种情况下可靠工作。

在设计和应用过压保护电路时，需要注意以下几点。

首先，选择合适的电压比较器和触发器，以确保过压保护电路的准确性和可靠性。

其次，合理设置过压保护电路的阈值，不仅要考虑电路的额定工作电压，还要考虑到电压波动和峰值电压的影响。

最后，需要对过压保护电路进行充分的测试和验证，确保其在实际工作中能够可靠地发挥作用。

总之，过压保护电路是一种重要的电子保护装置，它通过电压比较器的原理实现对过压情况的及时响应，有效保护电路和设备免受损坏。

在实际应用中，需要合理设计和选型过压保护电路，并注意其与其他保护装置的配合，以确保电路和设备的安全可靠运行。

希望本文能够帮助读者更好地理解过压保护电路的原理和应用，为实际工程应用提供一些参考和借鉴。

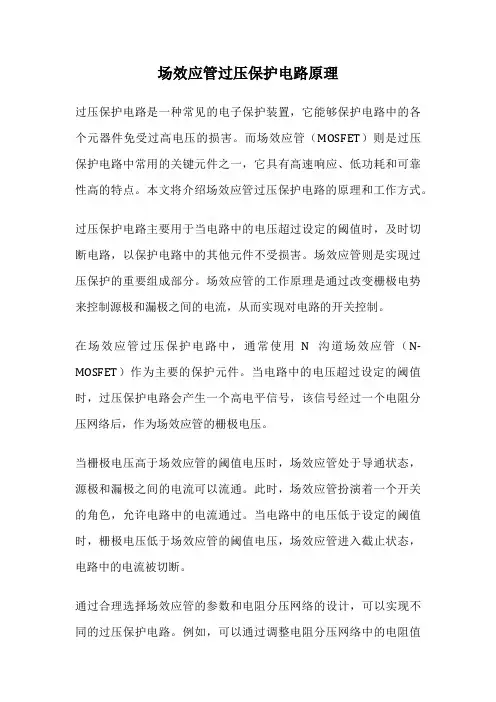

场效应管过压保护电路原理过压保护电路是一种常见的电子保护装置，它能够保护电路中的各个元器件免受过高电压的损害。

而场效应管（MOSFET）则是过压保护电路中常用的关键元件之一，它具有高速响应、低功耗和可靠性高的特点。

本文将介绍场效应管过压保护电路的原理和工作方式。

过压保护电路主要用于当电路中的电压超过设定的阈值时，及时切断电路，以保护电路中的其他元件不受损害。

场效应管则是实现过压保护的重要组成部分。

场效应管的工作原理是通过改变栅极电势来控制源极和漏极之间的电流，从而实现对电路的开关控制。

在场效应管过压保护电路中，通常使用N沟道场效应管（N-MOSFET）作为主要的保护元件。

当电路中的电压超过设定的阈值时，过压保护电路会产生一个高电平信号，该信号经过一个电阻分压网络后，作为场效应管的栅极电压。

当栅极电压高于场效应管的阈值电压时，场效应管处于导通状态，源极和漏极之间的电流可以流通。

此时，场效应管扮演着一个开关的角色，允许电路中的电流通过。

当电路中的电压低于设定的阈值时，栅极电压低于场效应管的阈值电压，场效应管进入截止状态，电路中的电流被切断。

通过合理选择场效应管的参数和电阻分压网络的设计，可以实现不同的过压保护电路。

例如，可以通过调整电阻分压网络中的电阻值来改变阈值电压，从而实现不同的过压保护电路。

同时，还可以通过串联多个场效应管来增加保护电路的负载能力。

除了过压保护功能，场效应管还可以实现过流保护和过热保护等功能。

通过在电路中添加电流传感器和温度传感器等元件，可以实现对电路中的电流和温度的监测，从而实现对电路的全方位保护。

场效应管过压保护电路是一种常用的电子保护装置，它通过控制场效应管的导通和截止状态来实现对电路的过压保护。

场效应管具有高速响应、低功耗和可靠性高的特点，使得过压保护电路能够快速、准确地对电路进行保护。

通过合理选择场效应管的参数和电阻分压网络的设计，可以实现不同阈值的过压保护电路。

同时，场效应管还可以实现其他保护功能，如过流保护和过热保护。

igbt 保护电路原理
IGBT（Insulated Gate Bipolar Transistor）是一种常用的功率开
关器件，常用于电力电子设备中。

为了保护IGBT免受异常电压、电流和温度影响，需要设计相应的保护电路。

一种常见的IGBT保护电路是过电压保护电路。

该保护电路通
过使用电压传感器检测IGBT的电压，当电压超过设定的阈值时，保护电路会迅速关断IGBT，以防止电压过高损坏器件。

另一种常见的IGBT保护电路是过电流保护电路。

该保护电路
通过使用电流传感器检测IGBT的电流，当电流超过设定的阈
值时，保护电路会迅速关断IGBT，以防止电流过大造成烧毁。

此外，温度保护也是重要的一种保护电路。

该保护电路通过使用温度传感器检测IGBT的温度，当温度超过设定的阈值时，
保护电路会迅速关断IGBT，以防止过热损坏器件。

以上是几种常见的IGBT保护电路原理。

这些保护电路的设计
和实现，旨在保护IGBT免受异常工作条件的影响，确保其可
靠稳定的工作。

110v电源端过压保护电路1. 什么是110V电源端过压保护电路110V电源端过压保护电路是一种电路设计，用于保护110V电源设备免受过高电压的损害。

它的作用是检测输入电源的电压是否超过设定的安全阈值，并在检测到过高电压时采取措施，例如切断电源或降低电压，以保护设备免受过压损坏。

2. 为什么需要110V电源端过压保护电路在110V电源供电的系统中，可能会遇到电压突然升高的情况，例如电力供应不稳定、雷击或其他电力干扰等。

过高的电压可能导致电子设备的损坏，甚至引发火灾等安全问题。

因此，为了保护设备和用户的安全，需要使用110V电源端过压保护电路来监测和应对电压过高的情况。

3. 110V电源端过压保护电路的工作原理是什么110V电源端过压保护电路通常由两个主要部分组成：电压传感器和触发器。

电压传感器用于测量输入电压的大小，通常通过比较输入电压与设定的阈值来确定是否存在过压情况。

触发器作为控制单元，当检测到过高电压时，触发器会向保护电路发送指令，以采取相应的保护措施。

4. 过压保护电路采取的保护措施有哪些过压保护电路可以采取多种保护措施来应对过高电压的情况。

一种常见的保护方式是切断电源供应，即立即切断电源以防止过高电压传递到设备。

另一种方式是通过电压降低器来降低输入电压，在保证设备正常运行的同时避免过高电压对设备产生损害。

还有一些过压保护电路会通过警报器或指示灯来提醒用户存在过压情况，以便及时采取措施。

5. 如何选择适合的110V电源端过压保护电路选择适合的110V电源端过压保护电路需要考虑多个因素。

首先，需要了解设备所需的电压范围，选择适当的阈值来确保保护电路在正常工作范围内。

其次，要考虑电路的响应速度和稳定性，以便及时检测并应对过压情况。

此外，还应考虑过压保护电路的可靠性和耐用性，以确保长期使用时的稳定性和可靠性。

总结：110V电源端过压保护电路是一种用于保护设备免受过高电压损害的电路设计。

它通过检测输入电源的电压是否超过设定的安全阈值，并在检测到过高电压时采取相应的保护措施，如切断电源或降低电压，以保护设备和用户的安全。

单片机5v过压保护电路
（实用版）
目录
1.单片机 5V 过压保护电路的背景和需求
2.单片机 5V 过压保护电路的设计原理
3.单片机 5V 过压保护电路的实现方法
4.单片机 5V 过压保护电路的优点和应用
正文
一、单片机 5V 过压保护电路的背景和需求
在电子设备中，单片机是一种常见的微处理器，它可以用于控制、处理和计算等功能。

然而，单片机在运行过程中，可能会因为供电电压过高而导致损坏。

因此，为了保护单片机免受过高电压的损害，需要设计一种单片机 5V 过压保护电路。

二、单片机 5V 过压保护电路的设计原理
单片机 5V 过压保护电路的设计原理主要基于电压比较器和晶体管。

当输入电压超过 5V 时，电压比较器将产生一个输出信号，控制晶体管的导通或断开，从而切断或降低输入电压，以保护单片机。

三、单片机 5V 过压保护电路的实现方法
实现单片机 5V 过压保护电路的方法有多种，其中一种常见的方法是使用压敏电阻和晶体管。

压敏电阻可以将电压转换为电流，当输入电压超过 5V 时，压敏电阻的电流会增大，从而触发晶体管的导通或断开。

另一种方法是使用比较器和晶体管，当输入电压超过 5V 时，比较器将产生一个输出信号，控制晶体管的导通或断开，从而切断或降低输入电压。

四、单片机 5V 过压保护电路的优点和应用
单片机 5V 过压保护电路具有结构简单、可靠性高、响应速度快等优点，可以广泛应用于各种电子设备中，如电源、充电器、电视机、收音机等。

万用表过压保护电路原理万用表是一种广泛应用于电子电工实验和维修中的测量工具，其通过测量电流、电压和电阻等物理量来判断电路的工作状态。

然而，在实际应用中，由于电路中可能存在过压的情况，如果不加以保护，将会对万用表和被测电路造成损害。

因此，万用表中常常配备了过压保护电路，以保障安全使用。

过压保护电路的原理是通过电阻、保险丝和稳压二极管等元器件的协同作用，将过高的电压限制在安全范围内，从而保护万用表和被测电路。

下面将从这三个方面分别介绍过压保护电路的原理。

电阻是过压保护电路中的重要组成部分之一。

电阻作为一种能够限制电流的元器件，可以通过引入适当的电阻值来限制电路中的电流，从而保护万用表和被测电路。

当电路中的电压超过设定的阈值时，电阻会形成一个电流分流的通路，将多余的电流引导到地线上，从而防止过压损坏万用表和被测电路。

保险丝也是过压保护电路中的重要组成部分之一。

保险丝是一种能够在电路过流时断开电路的保护装置，它通过在电流超过额定值时熔断，从而切断电路，保护电器设备的安全。

在万用表的过压保护电路中，保险丝起到了类似的作用，当电路中的电压超过保险丝的额定电压时，保险丝会熔断，切断电路，以保护万用表和被测电路不受过压的影响。

稳压二极管也是过压保护电路中的重要组成部分之一。

稳压二极管是一种能够在一定电压范围内保持电压稳定的元器件，它通过反向击穿时形成一个稳定的电压，将过高的电压限制在安全范围内。

在万用表的过压保护电路中，稳压二极管可以起到限制电压的作用，当电路中的电压超过稳压二极管的击穿电压时，稳压二极管会形成一个稳定的电压，将多余的电压引导到地线上，从而保护万用表和被测电路。

过压保护电路是万用表中的重要保护装置，它通过电阻、保险丝和稳压二极管等元器件的协同作用，将过高的电压限制在安全范围内，从而保护万用表和被测电路。

在实际应用中，我们应该根据实际需求选择合适的万用表，并正确使用过压保护电路，以确保实验和维修工作的安全进行。

直流无刷电机过压保护电路的设计是为了防止电机受到过高的电压影响，从而保护电机并避免损坏。

下面是一个简单的直流无刷电机过压保护电路的介绍。

一、电路原理直流无刷电机过压保护电路通常由电压检测元件、比较器、控制驱动器和电机本身组成。

当电机承受的电压超过正常值时，该电路会启动保护机制，使电机停止运转或降低转速，从而避免过压对电机造成损害。

二、电路组成1. 电压检测元件：这部分负责实时监测电机的电压，通常使用电阻和电容组成的有源或无源电压检测电路。

2. 比较器：比较器用于比较电机的实际电压与设定的安全电压。

如果实际电压超过安全电压，比较器将输出一个信号。

3. 控制驱动器：控制驱动器负责接收比较器的信号，并控制电机停止或降低转速。

这个组件可以是一个能实现相应功能的芯片，也可以是电路板上的控制接口。

4. 直流无刷电机：这是被保护的对象，也是实施过压保护的核心器件。

三、电路工作流程1. 当电机正常工作时，电压检测元件会监测到电机的工作电压，并将其转换成电信号传送给比较器。

2. 比较器将实际电压与设定的安全电压进行比较，如果实际电压超过安全电压，比较器将输出一个信号给控制驱动器。

3. 控制驱动器接收到信号后，会控制电机停止或降低转速，从而避免电机过压受损。

4. 如果电机承受的电压恢复正常，控制驱动器将解除保护状态，电机将恢复正常工作。

四、注意事项1. 电源电压的稳定性对保护电路的工作至关重要，因此需要使用高质量的电源稳压设备。

2. 比较器和控制驱动器需要定期检查和维护，以确保其正常工作。

3. 在实际应用中，可能需要根据电机的具体规格和环境条件对过压保护电路进行适当的调整和优化。

总之，直流无刷电机过压保护电路是确保电机安全运行的重要措施。

通过设计合理的电压检测元件、比较器和控制驱动器，以及对电机本身的质量把控，我们可以有效避免电机过压受损，延长电机的使用寿命。

电路中的保护装置过电压保护与过流保护的实现过电压保护与过流保护是电路中常见的保护装置，它们在保证电路正常运行的同时，对电路中可能出现的故障进行及时的检测和保护。

本文将从原理、实现方式以及应用范围等多个方面进行探讨。

一、过电压保护的原理与实现过电压是指电路中电压超过了设定的安全范围，这可能对电路中的元器件和设备造成损坏，甚至引发火灾等严重事故。

过电压保护装置的作用就是在电路中检测到过电压信号时，及时采取措施使电路保持在安全范围内。

过电压保护的实现方式有多种，其中最常见的是采用过压保护器。

过压保护器是一种电子元器件，其工作原理是通过检测电路中的电压，一旦检测到超过设定范围的电压，即会迅速切断电路。

过压保护器通常由过压继电器、电流互感器和触发器等组成。

当电路中出现过电压时，电流互感器可以感测到电流的变化，并将信号传递给过压继电器。

过压继电器在接收到信号后，会启动触发器，切断电路以达到保护的目的。

二、过流保护的原理与实现过流保护是指电路中电流超过了设定的安全范围，可能造成线路短路、电器损坏等情况。

过流保护的主要作用是在电路中检测到过大电流时，及时切断电路以防止故障的进一步发展。

过流保护的实现方式也有多种，其中最常见的是采用保险丝或熔断器。

保险丝和熔断器在电流超过额定值时，会迅速熔断，切断电路以达到保护电路的目的。

保险丝和熔断器的工作原理是在电流通过时，热量会使保险丝或熔断器中的导体熔断，从而切断电路。

这样可以保护电路中的元器件和设备免受过大电流的破坏。

三、过电压保护与过流保护的应用范围过电压保护与过流保护广泛应用于各种电路中，其应用范围包括但不限于以下几个方面：1. 低压电力系统：低压电力系统中常常使用过电压保护器和熔断器等装置，以保护电力设备和电器设备的安全运行。

2. 通信设备：在通信设备中，过电压和过流保护装置可以对网络设备进行保护，避免由于电压异常或电流过大导致的设备故障。

3. 电动机保护：在电动机的运行中，过电压和过流保护可以及时切断电路以避免电机过负荷运行或发生故障。

600V直流过压欠压保护电路是一种用于保护电路元件和设备的重要电子保护装置。

在直流电路中，由于诸如输电系统和电子设备等原因，过压和欠压等异常情况可能会给电路带来危险。

设计一种能够有效保护电路安全运行的过压欠压保护电路就显得尤为重要。

1. 过压保护当直流电路中的电压超出设定范围时，过压保护电路会自动启动，切断电路，防止电压过高对电路元件和设备造成损坏。

过压保护电路通常采用电压比较器、电压放大器和触发器等电子元件构成，通过检测电路中的电压变化，实现对电压超出安全范围时的快速切断。

2. 欠压保护与过压保护相反，欠压保护电路则是在电路中电压过低时起到保护作用。

欠压保护电路同样采用电压比较器和触发器等元件，通过监测电路中的电压变化，实现对电压过低时的快速切断，避免设备由于电压不足而导致的故障。

3. 保护电路的设计要点在设计600V直流过压欠压保护电路时，首先需要确定目标保护电压范围，即设定过压和欠压的阈值电压。

需要选择合适的电子元件，如稳压芯片、比较器、触发器等，构建具备灵敏度和稳定性的保护电路。

还需要考虑保护电路与被保护设备的连接方式和安全性，确保电路能够及时、有效地对异常电压进行切断。

4. 电路实现方式600V直流过压欠压保护电路可以采用多种实现方式，如采用稳压芯片作为基础搭建比较器和触发器电路，也可以采用单片机控制的方式实现智能化的保护功能。

不同的实现方式会影响电路的成本、稳定性和灵活性，需要根据具体的应用场景和要求进行选择。

5. 典型应用领域600V直流过压欠压保护电路广泛应用于工业控制系统、电力输配电系统、新能源领域、轨道交通等领域，对设备和系统的安全稳定运行起着至关重要的作用。

特别是在直流输电系统中，由于电压波动频繁，对过压欠压保护电路提出了更高的要求，以确保电力系统的稳定运行。

6. 发展趋势随着电气设备的智能化和兼容性要求的提高，600V直流过压欠压保护电路也在不断演进。

未来，随着新型电子元件和智能控制技术的不断发展，保护电路将更加智能化、精准化，以更好地满足工业和电力领域对电路安全保护的需求。

开关电源芯片启动过压保护电路原理
开关电源芯片的过压保护电路通常是用来保护电路不受过大的
输入电压影响，以防止损坏电路元件或设备。

其原理主要包括以下
几个方面：
1. 过压检测，过压保护电路首先需要对输入电压进行检测，通
常会使用电压比较器或者其他传感器来监测输入电压是否超过设定
的阈值。

一旦检测到输入电压超过设定范围，保护电路会立即做出
响应。

2. 触发保护动作，当过压保护电路检测到输入电压超过设定范
围时，会立即触发保护动作，通常是通过控制开关电源芯片的工作
状态，使其停止工作或者减小输出功率，以减轻输入电压对电路的
影响。

3. 输出短路，有些过压保护电路还会通过输出短路的方式来保
护电路。

一旦检测到输入电压过高，保护电路会立即将开关电源芯
片的输出短路，以消耗过高的输入能量，保护电路和设备不受损害。

4. 自恢复功能，一些过压保护电路还具有自恢复功能，当输入
电压恢复正常范围后，保护电路会自动解除保护状态，使开关电源芯片恢复正常工作。

总的来说，过压保护电路的原理是通过检测输入电压、触发保护动作、输出短路等方式来保护开关电源芯片和其他电路元件，以确保整个电路系统的安全稳定运行。

ms1242保护电路设计【原创实用版】目录1.MS1242 保护电路的概述2.MS1242 保护电路的设计原理3.MS1242 保护电路的具体设计步骤4.MS1242 保护电路的应用实例5.MS1242 保护电路的优点与局限性正文一、MS1242 保护电路的概述MS1242 保护电路是一种针对电子设备电源系统设计的过电压保护电路，能够有效地防止电源系统中的过电压现象，保护电子设备免受损坏。

MS1242 保护电路采用了一种特殊的设计原理，使得电路具有较高的稳定性和可靠性。

二、MS1242 保护电路的设计原理MS1242 保护电路的设计原理主要基于其内部的保护元件——双向硅控整流器（SCR）和限流电阻。

当电源电压超过设定值时，SCR 导通，将电源系统与负载隔离，防止过电压对负载造成损害。

同时，限流电阻限制了电流大小，避免了电源系统中的电流过大。

三、MS1242 保护电路的具体设计步骤1.选取合适的双向硅控整流器（SCR）型号，根据电源电压和负载电流大小确定其额定电压和电流参数。

2.根据电源电压波动范围和负载电流大小，选择合适的限流电阻值。

3.根据电路板尺寸和电气连接要求，设计电路板布局，并在电路板上安装 SCR 和限流电阻。

4.连接电路，进行功能测试，确保保护电路在正常工作范围内可靠地实现过电压保护功能。

四、MS1242 保护电路的应用实例MS1242 保护电路广泛应用于各种电子设备的电源系统中，如通信设备、计算机、家电等。

这些设备在正常工作过程中，可能会受到外界干扰或电源系统本身的波动，导致电源电压异常。

采用 MS1242 保护电路后，可以有效地防止过电压对电子设备造成的损害，提高设备的稳定性和可靠性。

五、MS1242 保护电路的优点与局限性优点：1.高效的保护性能，可有效防止电源系统中的过电压现象。

2.稳定性和可靠性较高，可以保护电子设备免受损坏。

3.设计简单，实现容易，应用范围广泛。

局限性：1.保护范围受到 SCR 额定电压和电流参数的限制。
