富士达培训2

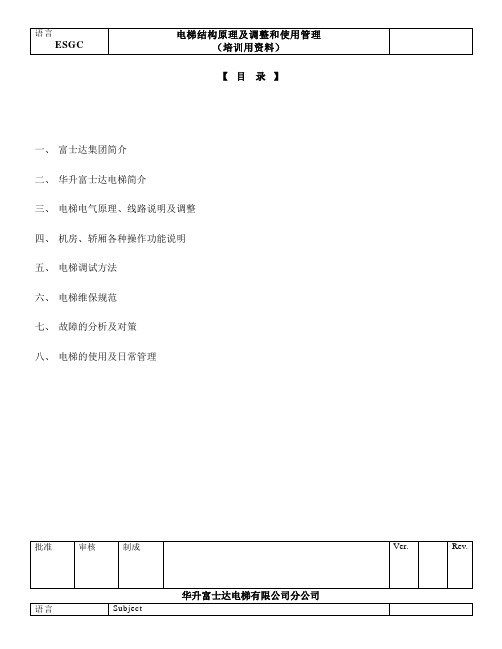

【目录】一、富士达集团简介二、华升富士达电梯简介三、电梯电气原理、线路说明及调整四、机房、轿厢各种操作功能说明五、电梯调试方法六、电梯维保规范七、故障的分析及对策八、电梯的使用及日常管理一、富士达集团介绍：详见公司样本及“客户培训手册”中介绍二、华升富士达电梯简介(一)华升富士达电梯的机种分类华升富士达电梯机种有：EXCEL-VF；DXVF；SDVF；CSVF；分别按以下配置分类：1) 按驱动方式（曳引方式）：曳引机：EXDNii——智慧型蜗轮蜗杆变频调速电梯ECEED——智慧型无机房交流变频调速电梯ACGL——智慧型交流无齿变频调速电梯2) 按电机驱动控制方式SLI型——采用由富士达开发富士电机公司制造的逆变换器，无顺变换器，此类控制方式适用于EXDNii驱动。

有SLI-360；SLI-900G11S型——采用富士电机公司制造的电梯专用变频器。

3)按电脑控制方式DIM型——MR-MIC微机装置包含MMIC、VMIC两种微机，通过各回路板用串行通讯的方式相互进行情报交流，完成各种功能。

CP28X型——将MMIC、VMIC及各种通信功能集成在主机板（CP28）和接口板，各部分用串行通讯的方式相互进行情报交流，完成各种功能。

*本项目主要规格配置见附页(二)富士达电梯的主要组成部件如下：（本资料所介绍以项目配置为主）1)曳引机（蜗轮蜗杆减速机）：本项目曳引机有RA和TM两种，由电动机、减速机、曳引轮、导向轮、制动器、速度检测装置，并具备手动松闸、盘车装置，及各类警示标记、上下箭头、转动部位有黄漆。

2)曳引钢丝绳：本项目曳引钢丝绳为Ф12mm×6根维保注意点：1.要确认轿厢及配重的钢丝绳绳头开口销是否脱落，并紧螺母是否松动以及钢丝绳张力。

①当钢丝绳绳头的弹簧长度参差不齐程度达3mm以上时，要调整钢丝绳张力。

②在未安装钢丝绳绳头止转装置时，要调整钢丝绳张力，而后安装止转装置。

2. 在轿厢上确认主钢丝绳以及限速器钢丝绳是否磨损、有无断股。

华升NEW CSVF CD机种调试培训讲义（CP38-x）一、调试前的检查工作（必须要完成的工作）1．机房工程必须全部完成，(包括机房清扫，机房入口门锁的安装)。

2．轿厢安装必须全部到位，安全钳钳块初步调整，限速器钢丝绳安装全部配线到位，但插头不要插上，以防出现调试前烧坏PCB的现象。

3. 井道内的检查内容(1)井道墙钢筋是否影响轿厢及对重架的运行。

(2)运行电缆是否钩支架地坎。

(3)曳引钢丝绳是否有铁丝绕住。

(4)底坑缓冲器安装与加油。

(5)对重架上对重铁的确认：载重1000kg与800kg梯，一般可放35kg对重铁28与25块。

当轿内有二人操作时，则刚好使轿厢和对重架处于基本平衡状态，因曳引机蜗轮蜗杆有半自锁作用，可防止制动器初调整不良可能流车。

一般华升载重1000kg经济型梯，用不锈钢厢板的，则对重铁为42块；钢板厢板的，则为40块。

800kg梯对重铁为36块。

二、各种慢速运行的条件A.机房独立运行的测试:（检测控制屏是否有故障）(1)完成机房三相电源输入与输出(R.S.T.U.V.W)配线,抱闸(B10,B20)配线,限速器(P1,P2)配线,脉冲编码器配线,屏蔽接地。

(2)短路①MC15板端子T1-5（P2）↔T2-3（P8）↔T2-5（P8A）井道安全回路C1-B6（P8C）↔T2-7（P10）轿厢安全回路T1-3（P0A）↔ T2-6（P0）轿门限位开关T2-4（P15）↔T2-2（P1）厅门联锁开关T1-2（P23）↔T1-1（P24）轿顶优先开关②IF118板H31插头A6（P17）↔B6（C-1）井道上终端（LS11） H32插头A6（P18）↔B6（C-2）井道下终端（LS21）检查安全回路是否开通T1-3（ P0A）↔T2-7（P10）用万用表测试。

拆除主控制电路变压器（TR1）100V端子台11接地线。

采用25V低压绝缘表测量，切断控制屏所有开关。

检查R.S.T.U.V.W.TRH变压器各接线柱，绝缘电阻一般都大于5MΩ~100MΩ。

华升富士达电梯调试手册2016-07-13 摘自阅1009 转4分享：华升富士达电梯调试NEW CSVF型第一章慢车调试一、绝缘及电压测量1．低压绝缘电阻测试1）断开与控制变压器相连接的L30线路的接地线（黄绿线）。

2）测量除动力电源、照明电源、开关盒的输出端以外的所有电流断路器，电路保护器的两端与地表间的电阻值。

3）测量通向盘外的所有配线（终端及插件）4）用低压绝缘电阻计（外加电压在5V以下）测量，测量值在5MΩ以上。

2．电源测量1）合上CB3开关变压器1、2号桩AC380V11、12号桩（L30、L40）AC100V13、15号桩AC19VVS20X电源板JB插座A侧B侧间电压均为DC24V。

MC15X继电器断相检测器PW灯亮。

2）合上1SWA开关MC15X继电器板B2、B3（L41、L30）AC100V二、机房独立运行的测试（检测控制屏是否有故障）1．接线确认1）至电机三相动力线U、V、W及接地线E接线正确无误。

2）至旋转编码器的接线及屏蔽接地正确无误。

3）至制动器B10、B20接线正确无误。

4）至限速器P1、P2接线正确无误。

2．短接线路1）MC15X继电器板l TA1-5（P2）?T2-3（P8）?T2-5（P8A）井道安全回路l C1-B6（P8C）?T2-7（P10）轿厢安全回路l T1-3（C1-A4）?T2-6 （C1-B1）轿门锁l T2-4（P1 5）?T2-2（P1）厅门联锁l T1-2（P23）?T1-1（P24）轿顶优先开关2）IF118板l H31-A6（P17）?H31-B6（C-1）井道上终端限位（LS11）l H32-A6（P18）?H32-B6（C-2）井道下终端限位（LS21）3．控制慢车运转1）送电后，MC15X继电器板A、B、C、E、F、G二极管亮。

#1E吸合，#6吸合。

2）按住下按钮BTN3，同时打开EQDO开关，然后松开下按钮。

（完成这个操作后，按下中按钮，如果LED的BIT6灯亮的话，说明没有进入“安装运行），此时，关闭EQSO开关，再重新进行一次操作）3）一直按住上按钮，轿厢慢车上行。
