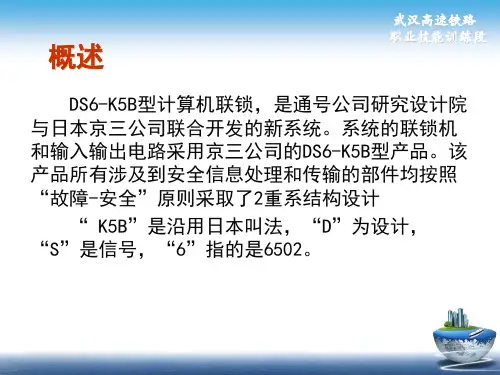

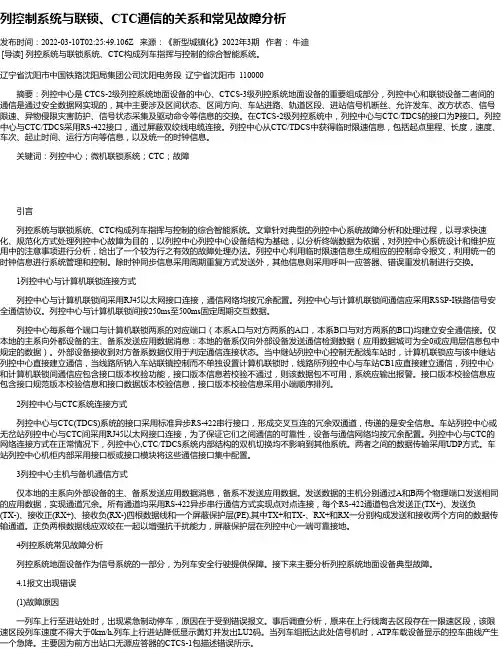

列控制系统与联锁、CTC通信的关系和常见故障分析发布时间:2022-03-10T02:25:49.106Z 来源:《新型城镇化》2022年3期作者:牛迪[导读] 列控系统与联锁系统、CTC构成列车指挥与控制的综合智能系统。
辽宁省沈阳市中国铁路沈阳局集团公司沈阳电务段辽宁省沈阳市 110000摘要:列控中心是 CTCS-2级列控系统地面设备的中心、CTCS-3级列控系统地面设备的重要组成部分,列控中心和联锁设备二者间的通信是通过安全数据网实现的,其中主要涉及区间状态、区间方向、车站进路、轨道区段、进站信号机断丝、允许发车、改方状态、信号限速、异物侵限灾害防护、信号状态采集及驱动命令等信息的交换。
在CTCS-2级列控系统中,列控中心与CTC/TDCS的接口为P接口。
列控中心与CTC/TDCS采用RS-422接口,通过屏蔽双绞线电缆连接。
列控中心从CTC/TDCS中获得临时限速信息,包括起点里程、长度,速度、车次、起止时间、运行方向等信息,以及统一的时钟信息。
关键词:列控中心;微机联锁系统;CTC;故障引言列控系统与联锁系统、CTC构成列车指挥与控制的综合智能系统。
文章针对典型的列控中心系统故障分析和处理过程,以寻求快速化、规范化方式处理列控中心故障为目的,以列控中心列控中心设备结构为基础,以分析终端数据为依据,对列控中心系统设计和维护应用中的注意事项进行分析,给出了一个较为行之有效的故障处理办法。
列控中心利用临时限速信息生成相应的控制命令报文,利用统一的时钟信息进行系统管理和控制。
除时钟同步信息采用周期重复方式发送外,其他信息则采用呼叫一应答器、错误重发机制进行交换。
1列控中心与计算机联锁连接方式列控中心与计算机联锁间采用RJ45以太网接口连接,通信网络均按冗余配置。
列控中心与计算机联锁间通信应采用RSSP-I铁路信号安全通信协议。
列控中心与计算机联锁间按250ms至500ms固定周期交互数据。
列控中心每系每个端口与计算机联锁两系的对应端口(本系A口与对方两系的A口,本系B口与对方两系的B口)均建立安全通信接。

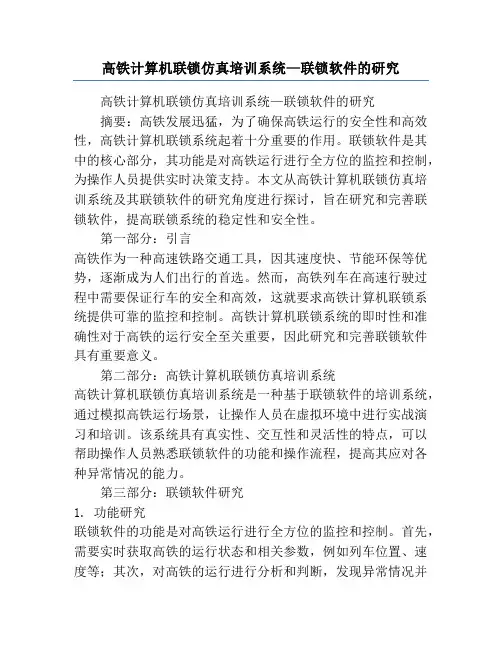

高铁计算机联锁仿真培训系统—联锁软件的研究高铁计算机联锁仿真培训系统—联锁软件的研究摘要:高铁发展迅猛,为了确保高铁运行的安全性和高效性,高铁计算机联锁系统起着十分重要的作用。
联锁软件是其中的核心部分,其功能是对高铁运行进行全方位的监控和控制,为操作人员提供实时决策支持。
本文从高铁计算机联锁仿真培训系统及其联锁软件的研究角度进行探讨,旨在研究和完善联锁软件,提高联锁系统的稳定性和安全性。
第一部分:引言高铁作为一种高速铁路交通工具,因其速度快、节能环保等优势,逐渐成为人们出行的首选。
然而,高铁列车在高速行驶过程中需要保证行车的安全和高效,这就要求高铁计算机联锁系统提供可靠的监控和控制。
高铁计算机联锁系统的即时性和准确性对于高铁的运行安全至关重要,因此研究和完善联锁软件具有重要意义。
第二部分:高铁计算机联锁仿真培训系统高铁计算机联锁仿真培训系统是一种基于联锁软件的培训系统,通过模拟高铁运行场景,让操作人员在虚拟环境中进行实战演习和培训。
该系统具有真实性、交互性和灵活性的特点,可以帮助操作人员熟悉联锁软件的功能和操作流程,提高其应对各种异常情况的能力。
第三部分:联锁软件研究1. 功能研究联锁软件的功能是对高铁运行进行全方位的监控和控制。
首先,需要实时获取高铁的运行状态和相关参数,例如列车位置、速度等;其次,对高铁的运行进行分析和判断,发现异常情况并及时报警;最后,根据监控和判断结果,对高铁进行控制,包括限制列车行驶速度、禁止同轨道上的两列车同时运行等。
2. 稳定性研究联锁软件的稳定性对高铁运行的安全性具有重要影响。
通过对联锁软件的稳定性研究,可以发现并解决软件中的潜在问题和漏洞,确保软件的可靠性。
稳定性研究包括对软件运行过程中的错误处理机制、数据传输的可靠性等方面的研究。
3. 安全性研究高铁计算机联锁系统的安全性是关系到高铁运行和乘客安全的重要因素。
联锁软件的安全性研究需要从软件本身和对外环境的防护两个方面进行。

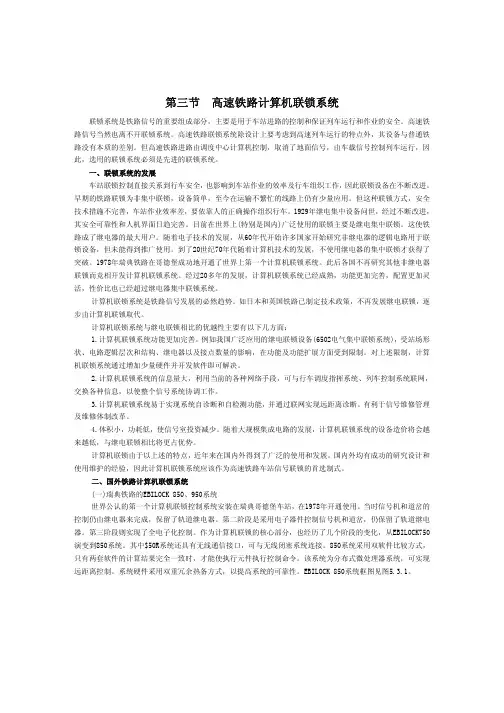

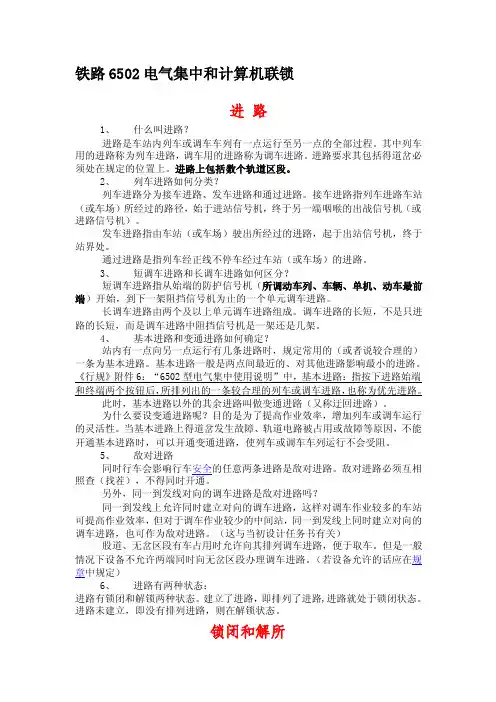

铁路6502电气集中和计算机联锁进路1、什么叫进路?进路是车站内列车或调车车列有一点运行至另一点的全部过程。
其中列车用的进路称为列车进路,调车用的进路称为调车进路。
进路要求其包括得道岔必须处在规定的位置上。
进路上包括数个轨道区段。
2、列车进路如何分类?列车进路分为接车进路、发车进路和通过进路。
接车进路指列车进路车站(或车场)所经过的路径,始于进站信号机,终于另一端咽喉的出战信号机(或进路信号机)。
发车进路指由车站(或车场)驶出所经过的进路,起于出站信号机,终于站界处。
通过进路是指列车经正线不停车经过车站(或车场)的进路。
3、短调车进路和长调车进路如何区分?短调车进路指从始端的防护信号机(所调动车列、车辆、单机、动车最前端)开始,到下一架阻挡信号机为止的一个单元调车进路。
长调车进路由两个及以上单元调车进路组成。
调车进路的长短,不是只进路的长短,而是调车进路中阻挡信号机是一架还是几架。
4、基本进路和变通进路如何确定?站内有一点向另一点运行有几条进路时,规定常用的(或者说较合理的)一条为基本进路。
基本进路一般是两点间最近的、对其他进路影响最小的进路。
《行规》附件6:“6502型电气集中使用说明”中,基本进路:指按下进路始端和终端两个按钮后,所排列出的一条较合理的列车或调车进路,也称为优先进路。
此时,基本进路以外的其余进路叫做变通进路(又称迂回进路)。
为什么要设变通进路呢?目的是为了提高作业效率,增加列车或调车运行的灵活性。
当基本进路上得道岔发生故障、轨道电路被占用或故障等原因,不能开通基本进路时,可以开通变通进路,使列车或调车车列运行不会受阻。
5、敌对进路同时行车会影响行车安全的任意两条进路是敌对进路。
敌对进路必须互相照查(找茬),不得同时开通。
另外,同一到发线对向的调车进路是敌对进路吗?同一到发线上允许同时建立对向的调车进路,这样对调车作业较多的车站可提高作业效率,但对于调车作业较少的中间站,同一到发线上同时建立对向的调车进路,也可作为敌对进路。
计算机联锁系统规范一、京沪高速铁路概略京沪高速铁路全长 1318.3km,起点为北京南站,终点为上海七宝站,全线高速正线上车站共 30 个。
沿线联系线条,分别为天津枢纽北联系线、南联系线,济南枢纽北联络线,南联系线,徐州枢纽北联系线、南联系线,上海枢纽联系线。
主要线路标准;铁路等级:高速铁路正线数目:双线设计速度: 350km/h,早期营运速度 300km/h,跨线列车营运速度200km/h 及以上;线间距: 5.0m最小曲线半径: 7000m;最大坡度: 12‰;到发线有效长度: 700m;牵引种类:电力;列车种类:动车组;列车运行控制方式:自动控制;调动指挥方式:综合调动。
京沪高速铁路北京南站至上海七宝站,合计 30 个车站(场)的计算机联锁设备。
车站(场)名称及规模见下表:序号联锁道道岔型序号联锁道道岔型名称名称岔(组)号岔(组)号1北京南高速场16栏杆2新廊坊17新宿州3天津西高速场18新固镇4华苑19新蚌埠5新静海20青岗6新沧州21新滁州7新东光22新南京8新德州23汤山9新禹城24新镇江10新济南站25新丹阳11新泰山26新常州12新曲阜27新无锡13新滕州28新苏州14新枣庄29新昆山七宝高速15新徐州站30场名词术语CTCS中国列车运行控制系统RAMS靠谱性,可用性,可保护性,安全性。
靠谱性在规定的工作条件下和规定的时间内,设备达成规定功能的的能力,它的概率胸怀是靠谱度。
可用性设备在某时辰拥有或保持其规定功能的能力,它的概率胸怀是可用度;可保护性在规定使用条件下的设备,在规准时间以内,依照规定的程序和方法进行维修时,保持或恢复到能达成规定功能状态的能力,它的概率胸怀是维修度;安全性设备免去不行接受的风险的能力,它的概率胸怀是安全度;均匀故障间隔时间( MTBF)设备连续发生两次故障之间的均匀间隔时间;基本进路和变通进路站内由一点向另一点运行有几条径路时,规定常用的一条径路为基本进路,其余径路为更改进路;经过进路列车经正线经过车站,进路上道岔地点均开通直向地点的列车进路。
CTCS-3级全电子计算机联锁系统研究CTCS-3级全电子计算机联锁系统研究引言:随着信息技术的迅猛发展,全电子计算机联锁系统在铁路运输领域发挥着重要的作用。
作为一种现代化的铁路信号系统,CTCS-3级全电子计算机联锁系统具有高度集成、精确可靠、安全保障等优势,已进一步提升了铁路运输的安全性和运行效率。
本文将对CTCS-3级全电子计算机联锁系统进行深入研究。
一、CTCS-3级全电子计算机联锁系统的概述CTCS-3级全电子计算机联锁系统是基于计算机技术的铁路信号系统,其主要功能是实现列车运行的确保和控制。
该系统采用全电子技术,通过高速计算机进行列车位置、信号灯状态等信息的读取和处理,并通过联锁设备实现列车信号的控制,进一步保障列车的运行安全。
二、CTCS-3级全电子计算机联锁系统的工作原理CTCS-3级全电子计算机联锁系统主要由计算机、联锁设备以及信号设备等组成。
系统首先通过传感器和探测器获得列车位置、速度等信息,然后将数据传输给计算机进行处理。
计算机根据预设的联锁规则,对列车的运行进行监控和控制。
一旦发现列车运行存在异常或安全隐患,计算机会自动发出警报并采取措施,例如控制信号灯的状态以减速或停车列车。
三、CTCS-3级全电子计算机联锁系统的特点1. 高度集成:CTCS-3级全电子计算机联锁系统集成了多种功能,能够同时处理多个列车的信号和控制信息,减少了设备和空间的占用。
2. 精确可靠:系统通过高精度传感器和计算机进行数据处理,保证了列车位置和速度的准确性,提高了系统的可靠性。
3. 安全保障:CTCS-3级全电子计算机联锁系统通过联锁设备对列车信号进行控制,能够即时发现和解决列车运行中的安全问题,确保列车运行的安全性。
4. 运行效率高:全电子计算机联锁系统的自动化程度高,减少了人工操作和介入的次数,提高了列车调度和运行效率。
四、CTCS-3级全电子计算机联锁系统的优势1. 提升列车运输安全性:CTCS-3级全电子计算机联锁系统通过实时监控和控制,能够及时发现和解决列车运行中的安全问题,避免了事故的发生。
