电网规划中电压等级的选择与确定

电力网规划设计方案第一章电力网规划设计方案拟订及初步比较1.1 电力网电压的确定和电网接线的初步选择由于电网电压的高低与电网接线的合理与否有着相互的影响，因此，在这里设计的时候是将两者的选择同时予以考虑。

1.1.1电网接线方式这里所拟订的电网接线方式为全为有备用接线方式，这是从电网供电的可靠性、灵活性与安全性来考虑的。

当网络任何一段线路因发生故障或检修而断开时，不会对用户中断供电。

这里结合所选的电网电压等级，初步拟订了五种电网接线方式，方案（1）、方案（3）为环网，方案（2）中既有环网又有双回线路，方案（4）、方案（5）为双回线路,。

它们均满足负荷的供电的可靠性。

五种方案的电网接线方式如图1-1所示：方案1 方案2方案3 方案4 方案5图1-1 各种电网接线的初步方案1.1.2电网电压等级的选择根据电网中电源和负荷的布局，按输送容量和输送距离，查阅有关设计手册，选择适当的电网电压。

电网电压等级符合国家标准电压等级，所选电网电压，这里是根据网线路输送容量的大小和输电距离来确定的。

电网接线方案（2）的电压等级选择全网为110KV。

电网接线方案（3）的电压等级选择全网为110KV。

电网接线方案（4）的电压等级选择全网为110KV。

电网接线方案（5）的电压等级选择全网为110KV。

1.2方案初步比较的指标1.2.1 线路长度（公里）线路长度反映架设线路的直接费用，对全网建设投资的多少起很大作用。

考虑到架线地区地形起伏等因素，单回线路长度应在架设线路的厂、站间直线距离的基础上增加（5-20）%的弯曲度。

这里对各种方案的架空线路的长度统一增加10%的弯曲度。

方案（1）的全网总线路长度约为157Km。

方案（2）的全网总线路长度约为172Km。

方案（3）的全网总线路长度约为177Km。

方案（4）的全网总线路长度约为209Km。

方案（5）的全网总线路长度约为242Km。

1.2.2 路径长度（公里）它反映架设线路的间接费用，路径长度为架设线路的厂、站间直线距离再增加（5-20）%的弯曲度。

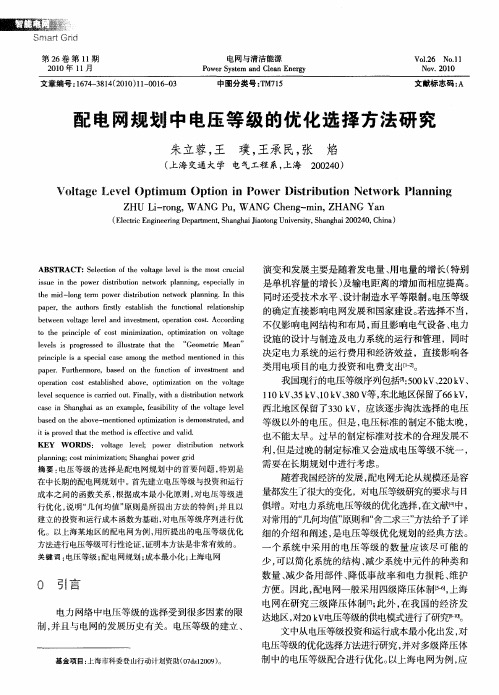

我国城市电网的电压等级配置基本分5级电力系统负荷预测是电力系统自动化领域中的一项重要内容,对于电力系统的控制、运行和规划都有着非凡的意义。

中国城市和工业园区电网的电压等级基本上分为500、330和220千伏为输电电压等级，110和35千伏为高压配电电压等级，20和10千伏为中压配电电压等级，0.4千伏为低压配电电压等级。

发达国家城市电网具有变电层次少、中压配电网形成多方向互联的环网的结构特点，具有较高的供电可靠性，且对上一级电网容载比要求较低。

例如，法国巴黎电网的电压等级配置为400/225/20/0.4kV。

该电网结构由三个20kV中压环网、一个225kv环网和一个400kV环网组成。

这种结构具有很强的适应性。

虽然225kv的容量负荷比仅为1.3，但即使两座225kv变电站失电，系统仍能正常供电，且不失电负荷。

一些发达国家城市电网的电压等级配置如表2所示。

我国高中压配网均为辐射结构，没有形成环网。

中压配电电压等级低、容量小，高中配电压等级不够匹配。

现有的中压电网无法对上级电网起到足够的支撑作用，电网整体的可靠性较低。

为使电网的整体经济性最高，在电压等级合理配置中需要考虑城市电网在哪个电压等级实现分区供电、在哪个电压等级实现电网互联、在哪个电压等级实现全面自动化，以及采用哪个电压等级为城市中心供电的问题。

同时，需要考虑城市人口增长，负荷增加，城市扩展等因素，以适应未来20-50年社会经济发展对供电的需求和未来城市电网对变电站站址和线路走廊的用地需求等。

城市外围电压等级的配置，主要需考虑城市外围电压等级的供电距离和相对于饱和负荷的供电容量。

我国城市市区面积s一般小于5以x〕kmz，按照理想情况计算由城市外围到市区中心的最大供电距离几二了亏7夏二40km。

根据表3中各电压等级的供电距离和供电容量数据，我国各城市现有的城网外围电压500、330、220kv均具有向市区负荷中心供电的能力。

其电压等级和传输功率、经济输送距离的关系见表3。

电网规划课程设计目录前言 (3)第一章设计任务书和原始资料 (4)第二章电网接线初步方案设计 (7)第一节：电网接线初步方案的选择与供电电压等级的确定 (7)第二节：电网接线方案的技术经济比较 (15)第三节：输电线型号的选择 (22)第四节：方案技术经济比较 (31)第三章调压计算 (38)课程设计总结 (45)前言经济发展，电力先行。

电力工业是国家的基础，在国民经济发展中占据十分重要的地位。

电能是一种不能储存的、无形的二次能源，发电、变电、输送、分配和消费几乎是在一瞬间完成，必须保持有功和无功功率的平衡。

同时为了满足消费需求，保证生产生活的稳定，所发电能要满足经济性好、可靠性高、电能质量高等要求。

经验告诉我们，在现阶段，联合电力系统是保证供电可靠性、经济性和高质量的最好的办法，而这也是我国电力行业发展的趋势。

通过联络线路将几个地方电力系统连接起来所形成的电力系统称为联合电力系统。

联合电力系统可以合理利用能源、减少系统备用容量、装设高效率的大容量机组，提高电力系统运行的经济性；系统间相互支援可以提高系统的供电可靠性；系统容量越大抗干扰能力越强，可以减小系统受到干扰（负荷变化）时的频率波动和电压波动，提高电能质量。

要建好大规模的安全可靠的联合电力系统，必须做好规划，加强电力规划和电网建设。

电力规划是根据社会经济发展的需求，能源资源和负荷的分布，确定合理的电源结构和战略布局，确定电压等级、输电方式和合理的网架结构等。

电力规划的合理与否，事关国民经济的发展，直接影响到今后电力网络运行的稳定性、经济性、可靠性以及未来经济的发展。

该课程设计要求按照给定的数据，依照国民经济应用的要求设计一个供电、变电、输电、分配和消费的电力系统。

该电力系统包括一个发电厂、三个变电所、若干输电线路，同时考虑该系统为联合电力系统的一子系统，其联络线可视为无穷大系统。

设计的要求是该电力系统应满足一定的供电可靠性、稳定性和经济性，电能质量高，同时运行方式灵活，适应多种负荷变化情况。

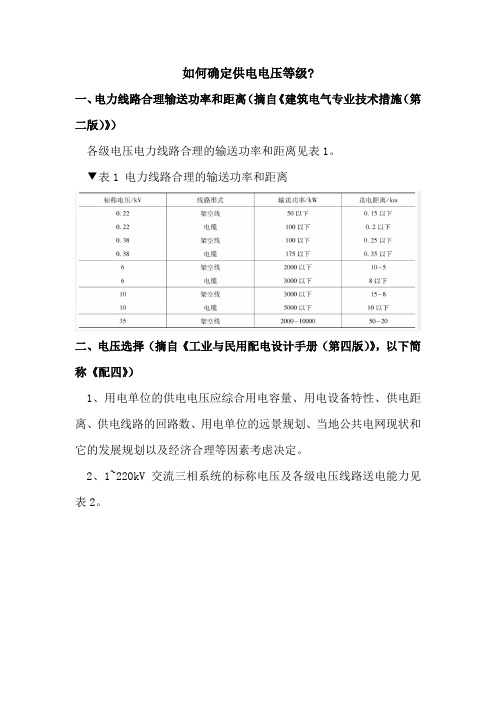

如何确定供电电压等级?一、电力线路合理输送功率和距离（摘自《建筑电气专业技术措施（第二版）》）各级电压电力线路合理的输送功率和距离见表1。

▼表1 电力线路合理的输送功率和距离二、电压选择（摘自《工业与民用配电设计手册（第四版）》，以下简称《配四》）1、用电单位的供电电压应综合用电容量、用电设备特性、供电距离、供电线路的回路数、用电单位的远景规划、当地公共电网现状和它的发展规划以及经济合理等因素考虑决定。

2、1~220kV交流三相系统的标称电压及各级电压线路送电能力见表2。

▼表2 各级电压线路送电能力▼(续)▲注：表中数字的计算依据：①、架空线及6~20kV电缆线芯截面按240mm2,35~110kV电缆线芯截面按400mm2，电压损失≤5%。

②、导线的实际工作温度θ：架空线为55℃、6~10kV；XLPE电缆为90℃、20~110kV ；XLPE电缆为80℃。

③、导线间的几何均距dj:6~20kV为1.25m，35~110kV为3m，功率因数cosφ=0.85。

上表给出了合理输送距离和功率，但都是在一定条件下得出的结论，仅作参考使用。

实际设计中需要结合实际参数和当地要求及习惯进行设计。

需考虑的因素有实际线路允许最大容量、实际线路剩余容量、电缆和架空线的截面、电压降要求等。

例如，表2注1中提到6~20kV电缆数据是按截面240mm2，电压损失不超过5%这个条件下给出的合理输送距离和功率。

当电缆截面更大，载流量更大时，可以输送更大功率或更远距离。

如果电压损失允许值更大，或供电距离更短，线路允许输送容量就可以更大一些。

例如，电压等级为10kV，电缆选择300mm2，载流量按600A来计算，则线路允许输送容量为10×600×1.732kV·A=10392kV·A。

仅从载流量方面考虑，只要输送距离近一些或允许电压降大一些，以达到10000kV·A。

而且这个负荷容量是计算负荷，即安装容量，对于住宅类同时系数较低的负荷，输送容量还可达20000kV·A。

电⽹规划设计主电⽹规划设计摘要电⽹规划⼜称输电系统规划，以负荷预测和电源规划为基础。

电⽹规划确定在何时、何地投建何种类型的输电线路及其回路数，以达到规划周期内所需要的输电能⼒，在满⾜各项技术指标的前提下使输电系统的费⽤最⼩。

⼀个优秀的电⽹规划必须以坚实的前提⼯作为基础，包括收集整理系统的电⼒符合质料，当地的社会经济发展状况，电源点和输电线路⽅⾯的原始质料等。

本⽂主要介绍了电⽹规划的内容、应具备的条件，电压等级选择及选择的原则；电⽹规划中的⽅案形成、⽅案校验及架空送电线路导线截⾯及输电能⼒。

关键词：电⽹规划内容条件⽅案引⾔城市是电⼒系统的主要负荷中⼼，城市电⽹运作是否良好取决于城市电⽹的规划与建设是否科学，是否经济合理，对于固定资产额巨⼤的供电企业⽽⾔，城⽹规划⼯作在供电企业的⽣存与发展中始终起着决定性的作⽤。

以前，供电企业既是政府的电⼒管理部门，⼜是电⼒供应商。

供电企业城⽹规划的⽬标主要是提⾼城市电⽹的供电能⼒、供电质量与供电可靠性来满⾜社会对电⼒的需求，各级政府在政策、投资与管理上予以必要的⽀持，主要考虑的是社会效益。

⽽⽬前，城⽹规划时还要考虑企业资产的保值。

量⼊为出，保持企业可持续发展是现代企业财务管理的⼀个基本要点。

作为⼀个供电企业要从⾃⼰的产品——电，尤其是电价⼊⼿做好⾃⼰的财务分析⼯作。

在同样供电能⼒、不同电价条件下，必有不同的供电产值与效益。

不仅要围绕电价进⾏⾃⼰的财务分析，⽽且还要对电价的变化进⾏预测，进⽽精打细算⾃⼰的收⼊与⽀出，为电⽹建设定下⽬标，为设备的选型定下标准，为城⽹的规划⼯作定下基调。

在⼀个供电企业正常经营的条件下，由⽬前的电价⽔平引起的企业收益状况将是影响城⽹规划⼯作总体思路的⼀个重要⽅⾯；同时电价的变化趋势也会对城⽹规划思路产⽣影响。

按照市场营销学的理论，任何市场都是可细分的。

供电企业须对⽤户在⽬前的电价下，对供电能⼒、供电质量、供电可靠性⽅⾯的满意度进⾏分析，以此电价⽔平确定⼀个供电标准，了解⽤户⾼于或低于这个标准的各类需求，为今后供电市场的细分提供参考。

rys电压等级-概述说明以及解释1.引言1.1 概述在日常生活和工业生产中，电压等级是电力系统中一项重要的基本参数。

它指的是电压信号的大小，是电力传输和配电系统中必不可少的指标。

电压等级的确定对于电力系统的安全运行以及设备的选型和维护都有着重要的意义。

在本文中，我们将介绍rys电压等级的概念、分类和应用，希望读者通过本文的阅读能够更加深入地了解电压等级的重要性和作用。

1.2 文章结构本文将从引言开始，介绍电压等级的基本概念和重要性。

接着将详细分析rys电压等级的分类和应用，包括不同等级的特点和使用场景。

最后，通过结论部分总结电压等级的重要性，并展望未来的电压等级发展方向。

希望通过这篇文章，读者能够对rys电压等级有更深入的了解，并为电力系统的设计和运行提供参考。

的内容1.3 目的本文的目的在于探讨rys电压等级在电力领域中的重要性和应用。

通过对电压等级的概念、分类和应用进行详细阐述，旨在帮助读者更好地理解电力系统中电压等级的作用和意义。

同时，我们也希望通过对电压等级的研究和讨论，促进电力领域的技术发展，为未来的电力系统设计和优化提供参考和指导。

通过本文的阐述，读者可以更深入地了解rys电压等级的重要性，为相关领域的研究和实践提供有益的参考和启示。

2.正文2.1 什么是电压等级电压等级是指在电力系统中用来描述电压大小的一个参数。

在电力系统中，电压等级通常用千伏（kV）作为单位来表示，例如110kV、220kV、500kV等。

电压等级的选择取决于电网的规模、负载需求以及经济考量等因素。

在电力系统中，电压等级的选择对于电力输送、分配和利用具有重要意义。

不同的电压等级对应着不同的输电距离、输电损耗以及设备成本等因素。

通常情况下，较高的电压等级可以实现更远距离的电力输送，减少输电损耗，并且在一定程度上可以减少线路数量和设备成本。

因此，电压等级的选择需要综合考虑电网的规模、经济性以及技术可行性等因素。

在电力系统设计和运行中，合理选择和调整电压等级是保证电网安全稳定运行的重要措施之一。

浅析电网规划设计的技术标准随着社会的进步，电力行业也在飞速发展。

电网规划设计的技术标准不仅可以发现电网规划设计过程中存在的问题，总结分析错误经验，还可以为今后的标准制定指明方向，另外有助于电网公司在标准研究层面提高技术和管理水平，向用户提供全面完善的能源服务，确保装备、管理、服务的统一;利于公司确保在电力行业顶层布局，提升公司核心竞争力。

标签：电网;规划设计;负荷预测一、电网规划设计技术标准指标体系规划设计技术标准实施效益评价指标体系的设计，应遵循科学性、可行性、全面性、重点性、层次性、独立性、静态性和动态性。

根据这些选择原则，本文将指标体系分为6个准则层。

①满足社会发展需要：一是保证经济发展，二是保证负荷发展需求，三是促进清洁能源发展，四是区域协调发展，五是城乡协调发展。

②规划设计质量：一是规划层面，二是设计层面，三是建设层面。

③电网质量提升水平：一是电能质量，二是供电可靠性，三是供电能力。

④电网安全提升水平：一是避免安全事故，二是提高设备可靠性即设备故障率，三是保证人身安全。

⑤电网效率效益：一是规划设计方案优化降低电网投资，二是电网投资效益，三是设计方案优化降低工程造价，四是降低供电成本，五是设备利用效率。

⑥绿色环保效益：一是分布式能源利用，二是节能，三是减排，四是有效利用土地资源，五是配变采用低损耗节能设备。

二、关于电网规划设计中的负荷预测方法分析1、趋势增长法。

趋势增长法是在已有数据的基础上，拟合出和已有数据一致的，能代表数据变化趋势的函数，实现对未知时间和区域负荷的估计。

前提是负荷的增长速度是有规律的，在实际的拟合过程中，首先利用原始数据对预测模型进行检验，进行误差分析和修正，最后取修正后的结果作为负荷预测的结果。

2、时间序列法。

在实际负荷中，首先要将一般序列转化成平稳随机序列，对平稳时间序列均值、自相关和偏相关函数，从而确定模型的类型的相关分析。

最后进行模型辨识，利用序列有关的样本数据，对模型参数进行估计。
