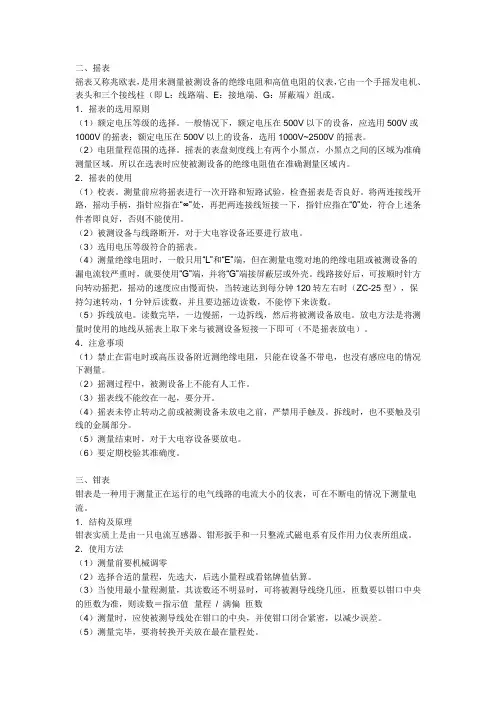

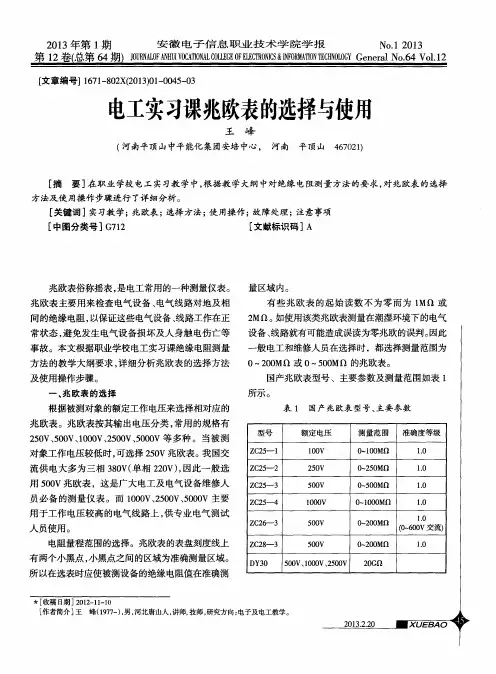

二、摇表摇表又称兆欧表，是用来测量被测设备的绝缘电阻和高值电阻的仪表，它由一个手摇发电机、表头和三个接线柱（即L：线路端、E：接地端、G：屏蔽端）组成。

1．摇表的选用原则（1）额定电压等级的选择。

一般情况下，额定电压在500V以下的设备，应选用500V或1000V的摇表；额定电压在500V以上的设备，选用1000V~2500V的摇表。

（2）电阻量程范围的选择。

摇表的表盘刻度线上有两个小黑点，小黑点之间的区域为准确测量区域。

所以在选表时应使被测设备的绝缘电阻值在准确测量区域内。

2．摇表的使用（1）校表。

测量前应将摇表进行一次开路和短路试验，检查摇表是否良好。

将两连接线开路，摇动手柄，指针应指在“∞”处，再把两连接线短接一下，指针应指在“0”处，符合上述条件者即良好，否则不能使用。

（2）被测设备与线路断开，对于大电容设备还要进行放电。

（3）选用电压等级符合的摇表。

（4）测量绝缘电阻时，一般只用“L”和“E”端，但在测量电缆对地的绝缘电阻或被测设备的漏电流较严重时，就要使用“G”端，并将“G”端接屏蔽层或外壳。

线路接好后，可按顺时针方向转动摇把，摇动的速度应由慢而快，当转速达到每分钟120转左右时（ZC-25型），保持匀速转动，1分钟后读数，并且要边摇边读数，不能停下来读数。

（5）拆线放电。

读数完毕，一边慢摇，一边拆线，然后将被测设备放电。

放电方法是将测量时使用的地线从摇表上取下来与被测设备短接一下即可（不是摇表放电）。

4．注意事项（1）禁止在雷电时或高压设备附近测绝缘电阻，只能在设备不带电，也没有感应电的情况下测量。

（2）摇测过程中，被测设备上不能有人工作。

（3）摇表线不能绞在一起，要分开。

（4）摇表未停止转动之前或被测设备未放电之前，严禁用手触及。

拆线时，也不要触及引线的金属部分。

（5）测量结束时，对于大电容设备要放电。

（6）要定期校验其准确度。

三、钳表钳表是一种用于测量正在运行的电气线路的电流大小的仪表，可在不断电的情况下测量电流。

兆欧表型号及规格介绍
华天电力专业生产兆欧表，接下来为大家介绍兆欧表型号及规格，华天电力生产的HT2671数字兆欧表（2500V）由中大规模集成电路组成。

本表输出功率大，短路电流值高，输出电压等级多（有四个电压等级）。

工作原理为由机内电池作为电源经DC/DC 变换产生的直流高压由E极出经被测试品到达L极，从而产生一个从E到L极的电流，经过I/V变换经除法器完成运算直接将被测的绝缘电阻值由LCD显示出来。

技术参数
产品特征
1、输出功率大、带载能力强，抗干扰能力强数字式兆欧表外壳由高强度铝合金组成，机内设有等电位保护环和四阶有源低通滤波器，对外界工频及强电磁场可起到有效的屏蔽作用。

对容性试品测量由于输出短路电流大于1.6mA，很容易使测试电压迅速上升到输出电压的额定值。

对于低阻值测量由于采用比例法设计故电压下落并不影响测试精度。

2、数字兆欧表不需人力作功，由电池供电，量程可自动转换。

一目了然的面板操作和LCD显示使得测量十分方便和迅捷。

3、本表输出短路电流可直接测量，不需带载测量进行估算。

兆欧表又称绝缘电阻摇表，是一种测量高电阻的仪表，经常用它测量电气设备或供电线路的绝缘电阻值。

是一种可携带式的仪表，兆欧表的表盘刻度以兆欧( M Q)为单位。

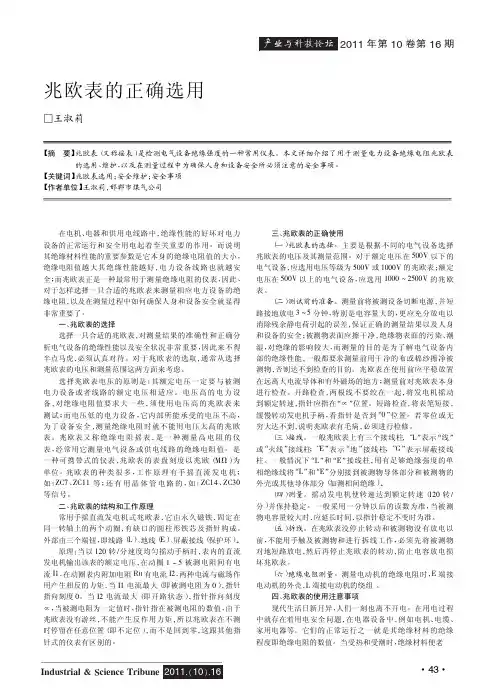

兆欧表的选用兆欧表的选用，主要是选择其电压及测量范围，高压电气设备需使用电压高的兆欧表。

低压电气设备需使用电压低的兆欧表。

一般选择原则是：500 伏以下的电气设备选用500~1000 伏的兆欧表；瓷瓶、母线、刀闸应选用2500 伏以上的兆欧表。

兆欧表测量范围的选择原则是：要使测量范围适应被测绝缘电阻的数值免读数时产生较大的误差。

如有些兆欧表的读数不是从零开始，而是从 1 兆欧或 2 兆欧开始。

这种表就不适宜用于测定处在潮湿环境中的低压电气设备的绝缘电阻。

因为这种设备的绝缘电阻有有可能小于 1 兆欧，使仪表得不到读数，容易误认为绝缘电阻为零，而得出错误结论。

电阻量程范围的选择。

摇表的表盘刻度线上有两个小黑点，小黑点之间的区域为准确测量区域。

所以在选表时应使被测设备的绝缘电阻值在准确测量区域内。

兆欧表在工作时，自身产生高电压，而测量对象又是电气设备，所以必须正确使用，否则就会造成人身或设备事故。

兆欧表使用要做好以下各种准备：( 1 )测量前必须将被测设备电源切断，并对地短路放电，决不允许设备带电进行测量，以保证人身和设备的安全。

(2)对可能感应出高压电的设备，必须消除这种可能性后，才能进行测量。

( 3 )被测物表面要清洁，减少接触电阻，确保测量结果的正确性。

(4 )测量前要检查兆欧表是否处于正常工作状态，主要检查其“0”和两点。

即摇动手柄，使电机达到额定转速，兆欧表在短路时应指在“ 0”位置，开路时应指在位置。

(5)、兆欧表引线应用多股软线，而且应有良好的绝缘；(6)、不能全部停电的双回架空线路和母线，在被测回路的感应电压超过12 伏时，或当雷雨发生时的架空线路及与架空线路相连接的电气设备，禁止进行测量；(7)兆欧表使用时应放在平稳、牢固的地方，且远离大的外电流导体和外磁场。

兆欧表使用知识一、兆欧表概述1、兆欧表又称摇表，是一种专门用来测量绝缘电阻的便携式仪表，在电气安装、检修和试验中使用十分广泛。

绝缘电阻的大小是表明电气设备绝缘性能的一个重要指标，而绝缘性能的好坏直接关系着设备的正常运行和人身安全。

绝缘材料在使用过程中，由于发热、污染、受潮及老化等原因，其绝缘电阻将逐渐降低，可能会造成漏电或短路等事故。

所以要对电气设备的绝缘性能进行定期的测量，以确保设备正常运行和人身安全。

2、指针式兆欧表由磁电系比率表、手摇交流发电机、整流电路及接线端子组成。

L接线端子接于被测设备的导线或绕组的端子上，即被测物与大地绝缘的导体部分；E接地端子接于被测设备的接地端子、外壳或大地上；G屏蔽端子接于被测设备的屏蔽层或绝缘层上，其作用是减小测量误差，消除表面泄漏电流。

3、兆欧表有250V、500V、1000V、2500V、5000V等不同电压等级。

选用兆欧表时应根据设备的额定电压来选择。

4、使用兆欧表前必须做开路试验和短路试验。

兆欧表开路试验时的转数是120r/min。

使用兆欧表测量设备对地绝缘电阻时，应将L端接到被测导体上，E端接地。

兆欧表使用时转数应达到120r/min。

二、兆欧表选择选用兆欧表时应注意两点：1、额定电压应与被测电气设备或线路的工作电压相适应。

2、测量范围应与被测电阻的范围相吻合，以免引起过大的测量误差。

三、使用前检查1、将兆欧表平放，先使L、E两个端钮开路，摇动发电机手柄至额定转速(120r/min)，这时指针应指在“∞”处；2、再将L、E端钮短接，并缓慢摇动手柄(切勿摇动过快，以免电流过大烧坏线圈)，指针应指在“0”位上。

3、若开路试验时指针不指在“∞”，短路试验时指针不指在“0”位上，说明表已不准，应更换兆欧表。

四、安全措施为了保证安全，被测设备必须在切断电源后才能进行测量。

对有电容的高压设备，还须进行停电后的充分放电才可测量。

用兆欧表测量过的设备，也要在测量后及时放电。

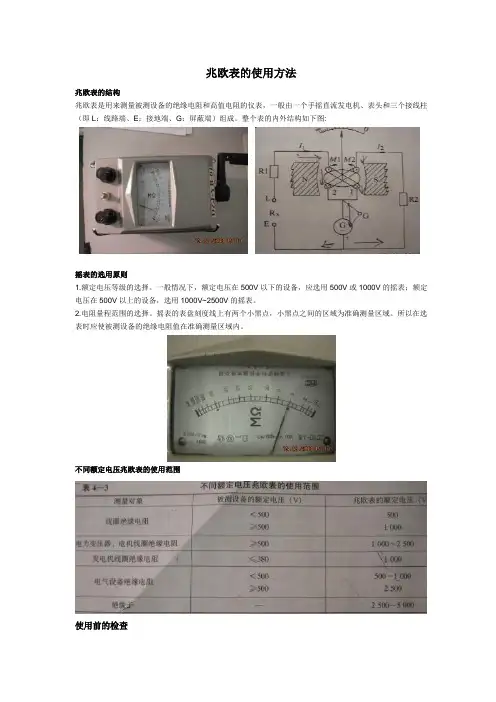

兆欧表的使用方法兆欧表的结构兆欧表是用来测量被测设备的绝缘电阻和高值电阻的仪表，一般由一个手摇直流发电机、表头和三个接线柱（即L：线路端、E：接地端、G：屏蔽端）组成。

整个表的内外结构如下图:摇表的选用原则1.额定电压等级的选择。

一般情况下，额定电压在500V以下的设备，应选用500V或1000V的摇表；额定电压在500V以上的设备，选用1000V~2500V的摇表。

2.电阻量程范围的选择。

摇表的表盘刻度线上有两个小黑点，小黑点之间的区域为准确测量区域。

所以在选表时应使被测设备的绝缘电阻值在准确测量区域内。

不同额定电压兆欧表的使用范围使用前的检查1.检查兆欧表是否能正常工作将兆欧表水平放置，空摇兆欧表手柄，指针应该指到“∞”处，再慢慢摇动手柄，使L和E两接线桩输出线瞬时短接，指针应迅速指零。

如果指针不在相应的位置,表明摇表有故障,必须检修后才能使用;注意在摇动手柄时不得让L和E短接时间过长，否则将损坏兆欧表。

2.测量前，应对设备和线路先行放电，以免设备或线路的电容放电危及人身安全和损坏兆欧表，这样还可以减少测量误差，同时注意将被测试点擦拭干净。

正确使用1、兆欧表必须水平放置于平稳牢固的地方，以免在摇动时因抖动和倾斜产生测量误差。

2、接线必须正确无误，兆欧表有三个接线桩，“E”(接地)、“L”(线路)和“G”(保护环或叫屏蔽端子)。

保护环的作用是消除表壳表面“L”与“E”接线桩间的漏电和被测绝缘物表面漏电的影响。

在测量电气设备对地绝缘电阻时，“L”用单根导线接设备的待测部位，“E”用单根导线接设备外壳；如测电气设备内两绕组之间的绝缘电阻时，将“L”和“E”分别接两绕组的接线端；当测量电缆的绝缘电阻时，为消除因表面漏电产生的误差，“L”接线芯，“E”接外壳，“G”接线芯与外壳之间的绝缘层。

“L”、“E”、“G”与被测物的连接线必须用单根线，绝缘良好，不得绞合，表面不得与被测物体接触。

3、摇动手柄的转速要均匀，一般规定为120 转／分钟，允许有±20％的变化，最多不应超过±25％。

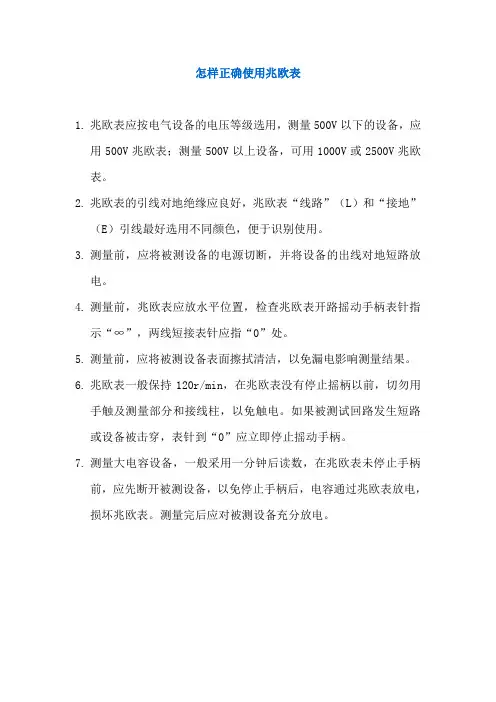

怎样正确使用兆欧表
1.兆欧表应按电气设备的电压等级选用，测量500V以下的设备，应
用500V兆欧表；测量500V以上设备，可用1000V或2500V兆欧表。

2.兆欧表的引线对地绝缘应良好，兆欧表“线路”（L）和“接地”
（E）引线最好选用不同颜色，便于识别使用。

3.测量前，应将被测设备的电源切断，并将设备的出线对地短路放
电。

4.测量前，兆欧表应放水平位置，检查兆欧表开路摇动手柄表针指
示“∞”，两线短接表针应指“0”处。

5.测量前，应将被测设备表面擦拭清洁，以免漏电影响测量结果。

6.兆欧表一般保持120r/min，在兆欧表没有停止摇柄以前，切勿用
手触及测量部分和接线柱，以免触电。

如果被测试回路发生短路或设备被击穿，表针到“0”应立即停止摇动手柄。

7.测量大电容设备，一般采用一分钟后读数，在兆欧表未停止手柄
前，应先断开被测设备，以免停止手柄后，电容通过兆欧表放电，损坏兆欧表。

测量完后应对被测设备充分放电。

标准化电力工程施工工艺电气专业兆欧表的使用和注意事项1)对于额定电压在500伏以下的电气设备，应选用电压等级为500伏或1000伏的兆欧表；额定电压500伏以上的电气设备，应选用1000～2500伏的兆欧表。

2)选择测量范围时，应注意不要使兆欧表的测量范围过多地越出所需测量的绝缘电阻，以减少测量误差。

3)测量前应将被测设备电源断开，并进行短路放电，以确保安全，被测对象的表面应清洁干燥。

4)兆欧表与被测设备间的连接线应用单根绝缘线分开连接。

两根连接线不可缠绞在一起，也不可与被测设备或地面接触，以免导线绝缘不良而产生测量误差。

5)测量前先将兆欧表进行一次开路和短路试验。

摇动手柄达到稳定转速，将“线”和”“地“端钮上的连线开路，指针应在“∞”处；两线接线短路时，指针应指在“0”处，以检验兆欧表是否良好。

6)电力线路或照明线路测量绝缘电阻时，“E”端接大地，“L”端接电线，所测的是电线与大地见得绝缘电阻。

电动机的绝缘电阻测量时，E端接电机的外壳，L端接电机的绕组。

对于电缆线路，除了E端接缆壳，L端接缆芯外，还需将电缆壳芯之间的内层绝缘接于保护环端钮G上，以消除因表面漏电而引起的误差。

7)测量时，摇动手柄的速度由慢逐渐加快，并保持在每分钟120转左右的转速一分钟左右，这时的读数才是准确的结果。

如果被测设备短路，指针指零；应立即停止摇动手柄，以反表内线圈发热损坏。

8)测量电容器，较长的电缆等设备绝缘后，应将“线路”L的连接线断开。

以免被测设备向兆欧表倒充电而损坏仪表。

9)测量完成后。

在手柄末完全停止转动和被测对象没有放电之前，切不可用手触及被测对象的测量部分和进行拆线。

以免触电。

摇表又称兆欧表，是用来测量被测设备的绝缘电阻和高值电阻的仪表，它由一个手摇发电机、表头和三个接线柱（即L：线路端、E：接地端、G：屏蔽端）组成。

1．摇表的选用原则（1）额定电压等级的选择。

一般情况下，额定电压在500V以下的设备，应选用500V或1000V的摇表；额定电压在500V以上的设备，选用1000V~2500V的摇表。

（2）电阻量程范围的选择。

摇表的表盘刻度线上有两个小黑点，小黑点之间的区域为准确测量区域。

所以在选表时应使被测设备的绝缘电阻值在准确测量区域内。

2．摇表的使用（1）校表。

测量前应将摇表进行一次开路和短路试验，检查摇表是否良好。

将两连接线开路，摇动手柄，指针应指在“∞”处，再把两连接线短接一下，指针应指在“0”处，符合上述条件者即良好，否则不能使用。

（2）被测设备与线路断开，对于大电容设备还要进行放电。

（3）选用电压等级符合的摇表。

（4）测量绝缘电阻时，一般只用“L”和“E”端，但在测量电缆对地的绝缘电阻或被测设备的漏电流较严重时，就要使用“G”端，并将“G”端接屏蔽层或外壳。

线路接好后，可按顺时针方向转动摇把，摇动的速度应由慢而快，当转速达到每分钟120转左右时（ZC-25型），保持匀速转动，1分钟后读数，并且要边摇边读数，不能停下来读数。

（5）拆线放电。

读数完毕，一边慢摇，一边拆线，然后将被测设备放电。

放电方法是将测量时使用的地线从摇表上取下来与被测设备短接一下即可（不是摇表放电）。

4．注意事项（1）禁止在雷电时或高压设备附近测绝缘电阻，只能在设备不带电，也没有感应电的情况下测量。

（2）摇测过程中，被测设备上不能有人工作。

（3）摇表线不能绞在一起，要分开。

（4）摇表未停止转动之前或被测设备未放电之前，严禁用手触及。

拆线时，也不要触及引线的金属部分。

（5）测量结束时，对于大电容设备要放电。

（6）要定期校验其准确度。

兆欧表电压等级的选择
高压兆欧表的试验电压与试品的额定工作电压有关，又远低于工作电压。

1．按试验电压等级可分：低压：50V、100V、250V、500V、1000V；（ET2670）高压：2500V、5000V、10KV；（ET2671、ET2672）2．电力设备常用的电压等级为：100V、2500V、5000V；3．试验电压的选择依据是试品的额定工作电压和容量大小，分为：（1）低压电气设备和家用电器，选用的试验电压等级常高于工作电压；（2）电力设备的工作电压较高，试验电压的等级常低于试品工作电压。

由绝缘试验规程和相应的标准规定。

试验规程未作特殊规定时，电气设备或辅助及控制回路的绝缘测量推荐采用如下电压等级：
被测设备工作电压（V）选用兆欧表的电压等级（V）10000以上5000 10000以下～300025003000以下～500 1000500以下～100500100以下250
（3）一般规定试验电压等级在2500V及以上时，才进行试品的吸收比或极化指数的测量；（4）试验电压不同，试品内部介质松驰极化强度不同，试品呈现的绝缘电阻值也不同。

但是，绝缘电阻指标时试验电压的小范围改变并不十分
敏感。
