110KV变电站设计,110kv,35kv,10kv,三个电压等级

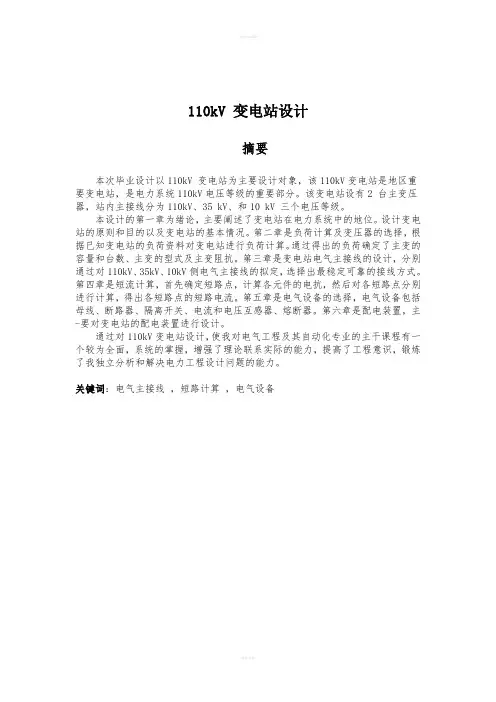

110kV 变电站设计摘要本次毕业设计以110kV 变电站为主要设计对象，该110kV变电站是地区重要变电站，是电力系统110kV电压等级的重要部分。

该变电站设有2 台主变压器，站内主接线分为110kV、35 kV、和10 kV 三个电压等级。

本设计的第一章为绪论，主要阐述了变电站在电力系统中的地位。

设计变电站的原则和目的以及变电站的基本情况。

第二章是负荷计算及变压器的选择，根据已知变电站的负荷资料对变电站进行负荷计算。

通过得出的负荷确定了主变的容量和台数、主变的型式及主变阻抗。

第三章是变电站电气主接线的设计，分别通过对110kV、35kV、10kV侧电气主接线的拟定，选择出最稳定可靠的接线方式。

第四章是短流计算，首先确定短路点，计算各元件的电抗，然后对各短路点分别进行计算，得出各短路点的短路电流。

第五章是电气设备的选择，电气设备包括母线、断路器、隔离开关、电流和电压互感器、熔断器。

第六章是配电装置，主-要对变电站的配电装置进行设计。

通过对110kV变电站设计，使我对电气工程及其自动化专业的主干课程有一个较为全面，系统的掌握，增强了理论联系实际的能力，提高了工程意识，锻炼了我独立分析和解决电力工程设计问题的能力。

关键词：电气主接线，短路计算，电气设备目录第一章：绪论------------------------------------------------------------------------2第二章: 原始资料分析----------------------------------------2第三章: 110KV148团变电站接入系统设计------------------------3第四章: 110KV148团变电站地方供电系统设计--------------------5第五章: 110KV148团变电站主变选择----------------------------10第六章: 主接线设计-------------------------------------------18第七章: 短路电流计算-----------------------------------------22第八章: 变电站电气设备选择-----------------------------------31第九章: 站用变选择-------------------------------------------50第十章: 继电保护配置---------------------------------------- 50参考文献-----------------------------------------------------52致谢---------------------------------------------------------53第一章绪论此设计任务旨在体现我对本专业各科知识的掌握程度，培养我对本专业各科知识进行综合运用的能力，同时检验本专业学习三年以来的学习结果。

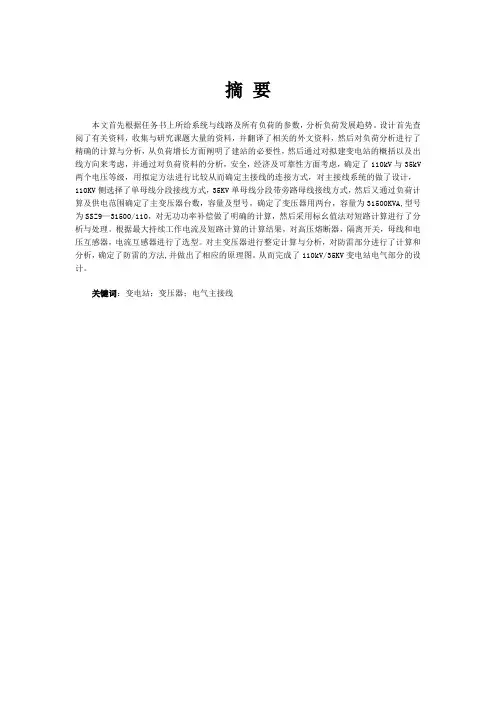

摘要本文首先根据任务书上所给系统与线路及所有负荷的参数，分析负荷发展趋势。

设计首先查阅了有关资料，收集与研究课题大量的资料，并翻译了相关的外文资料，然后对负荷分析进行了精确的计算与分析，从负荷增长方面阐明了建站的必要性，然后通过对拟建变电站的概括以及出线方向来考虑，并通过对负荷资料的分析，安全，经济及可靠性方面考虑，确定了110kV与35kV 两个电压等级，用拟定方法进行比较从而确定主接线的连接方式，对主接线系统的做了设计，110KV侧选择了单母线分段接线方式，35KV单母线分段带旁路母线接线方式，然后又通过负荷计算及供电范围确定了主变压器台数，容量及型号，确定了变压器用两台，容量为31500KVA,型号为SSZ9—31500/110，对无功功率补偿做了明确的计算，然后采用标幺值法对短路计算进行了分析与处理。

根据最大持续工作电流及短路计算的计算结果，对高压熔断器，隔离开关，母线和电压互感器，电流互感器进行了选型。

对主变压器进行整定计算与分析，对防雷部分进行了计算和分析，确定了防雷的方法,并做出了相应的原理图。

从而完成了110kV/35KV变电站电气部分的设计。

关键词：变电站；变压器；电气主接线第1章概述1.1 变电站地址概况本设计要设计的变电站位于湖北省沙洋县后港镇，该地区地势平坦，交通便利，空气污染轻微，年最高气温45℃，年最底气温-5℃，年平均气温18℃，最热月平均最高温度为30℃，土壤温度25℃，土壤电阻率7000Ω.cm。

1.2 变电站的意义从我国电网实际运行的情况出发，根据现有电网的特点，结合地区电力负荷的发展，城市发展态势及负荷预测的分析对我国一些地区电网电压等级选择进行技术经济分析，有110KV和35KV电网的共同发展,现阶段降压变电站及其电网主要用在负荷密度较高的地区。

就电网建设，造价分析，运行情况等方面进行，有针对性地研究了其负荷特性，高峰时期的避峰措施，注意到中高压配电网络的电压等级，网络规划的优化，与周边电网的协调配合等问题，从我国现状及发展趋势出发，对选择电网结构及配电电压进行了经济技术比较及可行性分析，提高城乡电压等级是必然趋势。

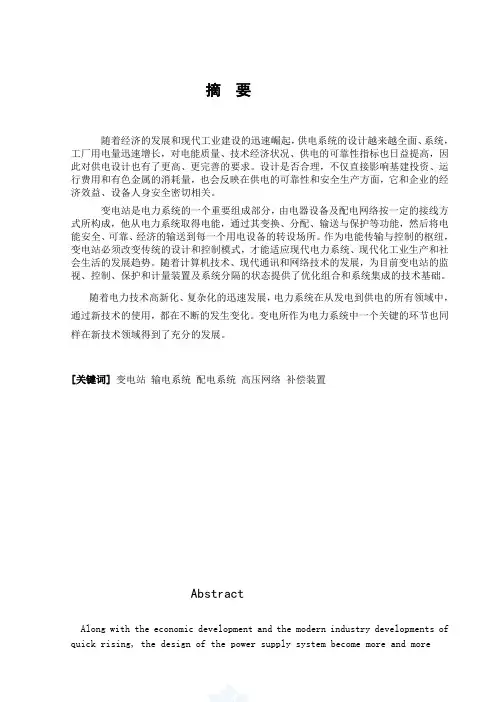

摘要随着经济的发展和现代工业建设的迅速崛起，供电系统的设计越来越全面、系统，工厂用电量迅速增长，对电能质量、技术经济状况、供电的可靠性指标也日益提高，因此对供电设计也有了更高、更完善的要求。

设计是否合理，不仅直接影响基建投资、运行费用和有色金属的消耗量，也会反映在供电的可靠性和安全生产方面，它和企业的经济效益、设备人身安全密切相关。

变电站是电力系统的一个重要组成部分，由电器设备及配电网络按一定的接线方式所构成，他从电力系统取得电能，通过其变换、分配、输送与保护等功能，然后将电能安全、可靠、经济的输送到每一个用电设备的转设场所。

作为电能传输与控制的枢纽，变电站必须改变传统的设计和控制模式，才能适应现代电力系统、现代化工业生产和社会生活的发展趋势。

随着计算机技术、现代通讯和网络技术的发展，为目前变电站的监视、控制、保护和计量装置及系统分隔的状态提供了优化组合和系统集成的技术基础。

随着电力技术高新化、复杂化的迅速发展，电力系统在从发电到供电的所有领域中，通过新技术的使用，都在不断的发生变化。

变电所作为电力系统中一个关键的环节也同样在新技术领域得到了充分的发展。

[关键词]变电站输电系统配电系统高压网络补偿装置AbstractAlong with the economic development and the modern industry developments of quick rising, the design of the power supply system become more and morecompletely and system. Because the quickly increase electricity of factories, it also increases seriously to the dependable index of the economic condition, power supply in quantity. Therefore they need the higher and more perfect request to the power supply. Whether Design reasonable, not only affect directly the base investment and circulate the expenses with have the metal depletion in colour metal, but also will reflect the dependable in power supply and the safe in many facts. In a word, it is close with the economic performance and the safety of the people.The substation is an importance part of the electric power system, it is consisted of the electric appliances equipments and the Transmission and the Distribution. It obtains the electric power from the electric power system, through its function of transformation and assign, transport and safety. Then transport the power to every place with safe, dependable, and economical. As an important part of power’s transport and control, the transformer substation must change the mode of the traditional design and control, then can adapt to the modern electric power system, the development of modern industry and the of trend of the society life.Along with the high and quick development of electric power technique, electric power system then can change from the generate of the electricity to the supply the power.[key words] substation transmission system distributionhigh voltage network correction equipment.目录第1章原始资料及其分析 (3)1原始资料 (3)2原始资料分析 (4)第2章负荷分析 (5)第3章变压器的选择 (8)第4章电气主接线 (10)第5章短路电流的计算 (13)1短路电流计算的目的和条件 (13)2短路电流的计算步骤和计算结果 (14)第6章配电装置及电气设备的配置与选择 (17)1 导体和电气设备选择的一般条件 (17)2 设备的选择 (17)3 高压配电装置的配置 (18)第7章二次回路部分 (21)1 测量仪表的配置 (21)2 继电保护的配置 (21)第8章所用电的设计 (27)第9章防雷保护 (39)结束语 (41)致谢 (42)参考文献 (43)附录一：一次接线图附录二：10KV配电装置接线图绪论电力工业是国民经济的一项基础工业和国民经济发展的先行工业，它是一种将煤、石油、天然气、水能、核能、风能等一次能源转换成电能这个二次能源的工业，它为国民经济的其它各部门快速、稳定发展提供足够的动力，其发展水平是反映国家经济发展水平的重要标志。

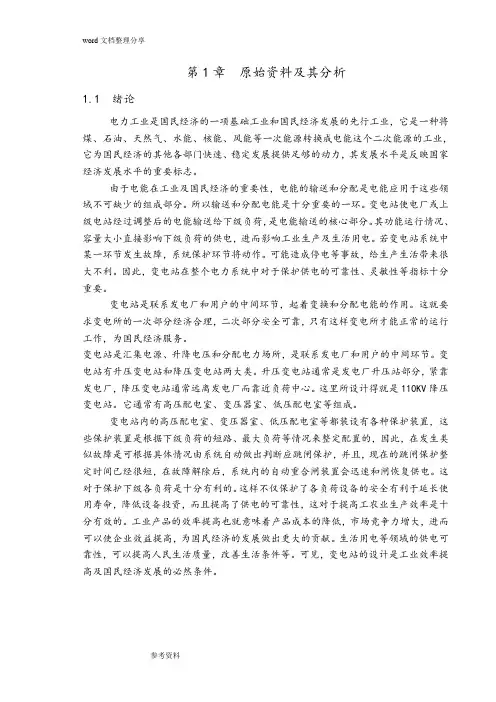

第1章原始资料及其分析1.1 绪论电力工业是国民经济的一项基础工业和国民经济发展的先行工业，它是一种将煤、石油、天然气、水能、核能、风能等一次能源转换成电能这个二次能源的工业，它为国民经济的其他各部门快速、稳定发展提供足够的动力，其发展水平是反映国家经济发展水平的重要标志。

由于电能在工业及国民经济的重要性，电能的输送和分配是电能应用于这些领域不可缺少的组成部分。

所以输送和分配电能是十分重要的一环。

变电站使电厂或上级电站经过调整后的电能输送给下级负荷，是电能输送的核心部分。

其功能运行情况、容量大小直接影响下级负荷的供电，进而影响工业生产及生活用电。

若变电站系统中某一环节发生故障，系统保护环节将动作。

可能造成停电等事故，给生产生活带来很大不利。

因此，变电站在整个电力系统中对于保护供电的可靠性、灵敏性等指标十分重要。

变电站是联系发电厂和用户的中间环节，起着变换和分配电能的作用。

这就要求变电所的一次部分经济合理，二次部分安全可靠，只有这样变电所才能正常的运行工作，为国民经济服务。

变电站是汇集电源、升降电压和分配电力场所，是联系发电厂和用户的中间环节。

变电站有升压变电站和降压变电站两大类。

升压变电站通常是发电厂升压站部分，紧靠发电厂，降压变电站通常远离发电厂而靠近负荷中心。

这里所设计得就是110KV降压变电站。

它通常有高压配电室、变压器室、低压配电室等组成。

变电站内的高压配电室、变压器室、低压配电室等都装设有各种保护装置，这些保护装置是根据下级负荷的短路、最大负荷等情况来整定配置的，因此，在发生类似故障是可根据具体情况由系统自动做出判断应跳闸保护，并且，现在的跳闸保护整定时间已经很短，在故障解除后，系统内的自动重合闸装置会迅速和闸恢复供电。

这对于保护下级各负荷是十分有利的。

这样不仅保护了各负荷设备的安全有利于延长使用寿命，降低设备投资，而且提高了供电的可靠性，这对于提高工农业生产效率是十分有效的。

工业产品的效率提高也就意味着产品成本的降低，市场竞争力增大，进而可以使企业效益提高，为国民经济的发展做出更大的贡献。

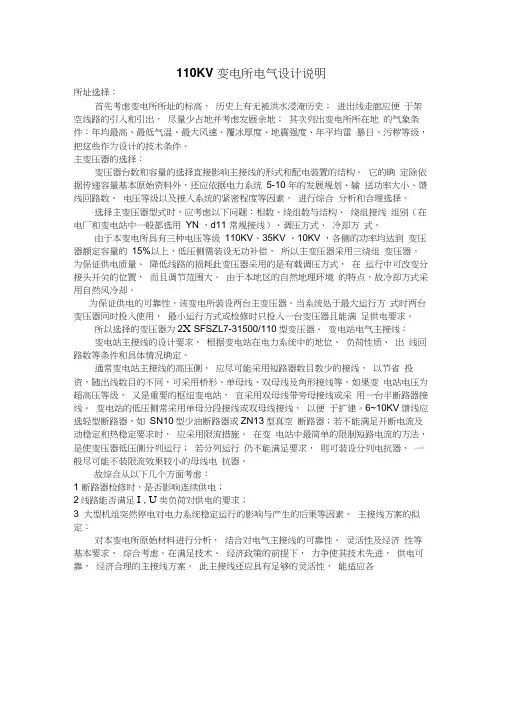

110KV 变电所电气设计说明所址选择：首先考虑变电所所址的标高，历史上有无被洪水浸淹历史；进出线走廊应便于架空线路的引入和引出，尽量少占地并考虑发展余地；其次列出变电所所在地的气象条件：年均最高、最低气温、最大风速、覆冰厚度、地震强度、年平均雷暴日、污秽等级，把这些作为设计的技术条件。

主变压器的选择：变压器台数和容量的选择直接影响主接线的形式和配电装置的结构。

它的确定除依据传递容量基本原始资料外，还应依据电力系统5-10 年的发展规划、输送功率大小、馈线回路数、电压等级以及接入系统的紧密程度等因素，进行综合分析和合理选择。

选择主变压器型式时，应考虑以下问题：相数、绕组数与结构、绕组接线组别（在电厂和变电站中一般都选用YN ，d11 常规接线）、调压方式、冷却方式。

由于本变电所具有三种电压等级110KV、35KV 、10KV ，各侧的功率均达到变压器额定容量的15%以上，低压侧需装设无功补偿，所以主变压器采用三绕组变压器。

为保证供电质量、降低线路的损耗此变压器采用的是有载调压方式，在运行中可改变分接头开关的位置，而且调节范围大。

由于本地区的自然地理环境的特点，故冷却方式采用自然风冷却。

为保证供电的可靠性，该变电所装设两台主变压器。

当系统处于最大运行方式时两台变压器同时投入使用，最小运行方式或检修时只投入一台变压器且能满足供电要求。

所以选择的变压器为2X SFSZL7-31500/110型变压器。

变电站电气主接线：变电站主接线的设计要求，根据变电站在电力系统中的地位、负荷性质、出线回路数等条件和具体情况确定。

通常变电站主接线的高压侧，应尽可能采用短路器数目教少的接线，以节省投资，随出线数目的不同，可采用桥形、单母线、双母线及角形接线等。

如果变电站电压为超高压等级，又是重要的枢纽变电站，宜采用双母线带旁母接线或采用一台半断路器接线。

变电站的低压侧常采用单母分段接线或双母线接线，以便于扩建。

6~10KV馈线应选轻型断路器，如SN10型少油断路器或ZN13型真空断路器；若不能满足开断电流及动稳定和热稳定要求时，应采用限流措施。

第一章任务书第一节毕业设计的主要内容本次设计为110kV变电站初步设计，共分为任务书、计算书、说明书三部分，同时还附有12张图纸加以说明。

该变电站有3台主变压器，初期上2台，分为三个电压等级：110kV、35kV、10kV，各个电压等级均采用单母分段的主接线方式供电，本次设计中进行了短路电流计算，主要设备选择及校验（包括断路器、隔离开关、电流互感器、母线等），并同时附带介绍了所用电和直流系统、继电保护和微机监控系统、过压保护、接地、通信等相关方面的知识。

第二节毕业设计应完成的成果说明书：电气主接线，短路电流计算及主要设备的选择，各电压级的配电装臵及保护，微机监控系统等。

计算书：短路电流，主要设备选择（DL、G、CT、母线），变压器差动保护整定计算。

图纸：电气主接线图，电气总平面布臵图，继电保护及综合自动化系统配臵图，间隔断面图，直流系统接线图，所用电系统图，GIS电气布臵图等共12张。

第三节应掌握的知识与技能1、学习和掌握变电站电气部分设计的基本方法。

2、对所设计的变电站的特点，以及它在电力系统中的地位、作用和运行方式等应有清晰的概念。

3、熟悉所选用电气设备的工作原理和性能，及其运行使用中应注意的事项。

4、熟悉所采用的电气主接线图，掌握各种运行方式的倒闸操作程序。

5、培养独立分析和解决问题的工作能力及实际工程设计的基本技能。

第二章说明书第一节概述一、设计依据1、中华人民共和国电力公司发布的《35kV～110kV无人值班变电所设计规程》（征求意见稿）2、110kV清河输变电工程设计委托书。

3、电力工程电气设计手册（电气一次部分）二、设计范围1、所区总平面、交通及长度约20米的进所道路的设计。

2、所内各级电压配电装臵及主变压器的一、二次线及继电保护装臵。

3、系统通信及远动。

4、所内主控制室、各级电压配电装臵和辅助设施。

5、所区内给排水设施及污水排放设施。

6、所区采暖通风设施、消防设施。

7、所区内的规划。

110KV地区变电站保护设计毕业设计目录毕业设计（论文）任务书______________________________________ 6原始数据____________________________________________________ 7毕业设计（论文）摘要_______________________________________ 10第一章说明书_____________________________________________ 11一、110KV变电站主接线简图________________________________ 11二、变电站的主接线介绍 ___________________________________ 11三、110KV、35KV及10KV主接线介绍.________________________ 121、110KV侧采用双母带旁母的接线优点_______________________ 122、110KV侧采用双母带旁母的接线缺点_______________________ 123、35KV及10KV接线_______________________________________ 12四、继电保护分析及配置原则________________________________ 131、变压器主保护回路______________________________________ 132、三绕组变压器的后备保护________________________________ 133、零序过电流保护________________________________________ 14五、线路各种保护的原理及应用______________________________ 141、相间距离保护__________________________________________ 142、接地距离保护__________________________________________ 153、三段式电流保护________________________________________ 155、零序电流保护__________________________________________ 16六、短路计算 _____________________________________________ 161、主变的短路计算________________________________________ 162、线路的短路计算________________________________________ 17七、变压器的主保护： _____________________________________ 191、差动保护：____________________________________________ 192、变压器的瓦斯保护______________________________________ 223、后备保护______________________________________________ 22（1）复合电压起动的过电流保护：________________________ 22 （2）零序保护__________________________________________ 23 （3）过负荷保护________________________________________ 24八、110KV线路保护配置及说明：____________________________ 241、配置说明：____________________________________________ 242、整定计算：____________________________________________ 25（1）相间距离及接地距离________________________________ 25 （2）高频闭锁距离保护__________________________________ 26 （3）零序电流保护______________________________________ 263、三相一次重合闸________________________________________ 27九、35KV线路保护整定原则_________________________________ 281、三段式电流保护整定计算原则:___________________________ 282、三段式相间距离保护整定计算原则：______________________ 29十、10KV线路保护整定计算_________________________________ 29十一、母线保护的原则 _____________________________________ 30十二、断路器的失灵保护 ___________________________________ 31十三、设备选型 ___________________________________________ 311、主变保护选型及简介：__________________________________ 322、主变保护装置原理______________________________________ 344、110KV线路的成套保护装置_______________________________ 37（1）装置的性能特征：__________________________________ 38 （2）高频距离保护______________________________________ 40 （3）距离保护__________________________________________ 41 （4）零序保护__________________________________________ 415、35KV线路成套保护装置__________________________________ 426、10KV线路成套保护装置__________________________________ 44 第二章计算书______________________________________________ 47一、短路计算 _____________________________________________ 47二、系统示意图 ___________________________________________ 48三、CT、PT变比的确定_____________________________________ 48四、主变标幺值参数的计算（取S B=100MVA，U B=U AV，S N=63MVA）___ 491、三相对称短路时的电流计算______________________________ 502、不对称短路的电流计算__________________________________ 52五、线路短路电流的计算 ___________________________________ 541、各线路阻抗参数如下:___________________________________ 542、110KV线路短路电流计算_________________________________ 553、35KV线路短路电流计算__________________________________ 574、10KV线路短路电流计算__________________________________ 58六、主变设备的保护整定计算________________________________ 591、比率制动纵差保护整定__________________________________ 592、差动速断保护整定______________________________________ 613、相间后备保护（低电压起动过流保护）整定计算____________ 614、接地后备保护（零序电流保护）整定计算__________________ 625、过负荷保护整定________________________________________ 63七、110KV线路保护整定计算________________________________ 631、相间距离保护整定计算__________________________________ 632、接地距离保护整定计算__________________________________ 653、零序电流保护整定计算__________________________________ 664、高频距离保护整定计算__________________________________ 68八、35KV线路线路保护整定计算_____________________________ 681、相间距离保护整定计算__________________________________ 682、三段式电流保护整定计算________________________________ 70九、10KV线路保护整定计算_________________________________ 73第三章专题________________________________________________ 76一、110KV母线保护的配置__________________________________ 76二、母线保护构成原理及其适应性____________________________ 781、环电流原理构成的电流差动保护__________________________ 782、母联电流相位比较差动保护______________________________ 79三、双母线接线母线保护 ___________________________________ 82四、断路器失灵保护 _______________________________________ 831、失灵保护装设原则______________________________________ 832、失灵保护接线设计原则__________________________________ 83毕业设计（论文）摘要题目 110KV地区变电站保护设计变电站是电力系统的一个重要组成部分，特别是超高压枢纽变电站的地位更为突出，它起着电能的汇集和分配等重要作用，是全系统安全、可靠、经济运行的重要一环。

毕业设计课题名称：110、35、10kV变电所电气部分设计设计时间：2009年12月系部：电子信息工程系班级：**************姓名：********指导老师：********摘要：随着电力行业的不断发展，人们对电力供应的要求越来越高，特别是供稳固性、可靠性和持续性。

然而电网的稳固性、可靠性和持续性往往取决于变电所的合理设计和配置。

一个典型的变电站要求变电设备运行可靠、操作灵活、经济合理、扩建方便。

出于这几方面的考虑，本论文设计了一个35kV降压变电站,此变电站有两个电压等级，一个是35kV，一个是10kV。

同时对于变电站内的主设备进行合理的选型。

本设计选择选择两台主变压器，其他设备如断路器，隔离开关，电流互感器，电压互感器，无功补偿装置和继电保护装置等等也按照具体要求进行选型、设计和配置，力求做到运行可靠，操作简单、方便，经济合理，具有扩建的可能性和改变运行方式时的灵活性。

使其更加贴合实际，更具现实意义。

关键词 35kV 变电所设计附件3：宁东教育系统2015年教师节表彰奖励人员推荐表个人简介潘慧芬，女，小学数学高级教师，专科学历。

自1990年毕业至今25年，一直扎根矿区学校，担任小学数学双班教学工作，对待工作认真、负责，教改意识强烈，教学方法灵活多样，所带班级学生的成绩一直名列前茅。

个人教育理念爱是教学成功的基础创新是教育的希望教而不言则浅研而不教则空------------记宁东一小潘慧芬先进事迹宁东教育系统关于收集“优秀教师”、“优秀教育工作者”等先进个人事迹材料的通知各中小学、幼儿园：在第31个教师节即将来临之际，为庆祝广大教师自己的节日，充分展示各类“优秀教师”的高尚精神风貌，吸引全社会更多地关注宁东教育，加大优秀教师的宣传力度，汇聚正能量，在宁东地区树立尊师重教的良好社会风气，经宁东教育工作办公室研究决定，征集2012年以来各中小学、幼儿园受表彰的优秀教师、优秀教育工作者等先进个人事迹材料，并汇编成册。

前言可以说，变电站就是国家电网中的中枢，一方面它连接外网，在这里进行着电压转换，另一方面再把汇集的电力源源不断的输向终端用户。

本论题所设计的区域终端变电站为新建的110KV站，所面向的用户为周边居民和工业厂区，以保证人们生活和经济发展的基本动力。

变电站的设计是依据电气设计类国家和地方标准，以带动地方发展和满足人民生产生活的需求为根本目的，同时结合区域的规划设计和工程的实际情况，在满足基本需求的基础上，尽可能的节约用地和降低成本费用，争取以最小的投入带来更多的经济效益。

同时在设计过程中要把灵活性和易操作性融入进去，后期维护的便捷也是设计考虑的因素之一。

110kV 变电站电气设计涉及的内容比较广，既有变压器等主要设备、线路与线路连接、配电装置等的选择，也包括了短电流、直流系统、消弧与过压保护等方面的计算与设计，材料与设备的硬件设施是变电站最基本的结构单元，而设施选择的各类计算与设计就是保障变电站技术层面的平稳可靠、安全经济的核心部分，是变电站技术上的优势所在。

所以在具体的设计任务中，最先应该就是分析技术资料和标准要求，进一步论证与确立技术参数，进而选择适合技术要求的设备数量、规格型号、容量大小，以及对电气设备、继电保护等方面还需要规划、计算、矫验这些必不可少的过程。

摘要随着我国科学技术的快速发展，变电站不仅从设备和技术上，都有了新的革新，110KV变电站是我国变电站的重要组成部分，其电气设计工作十分重要。

在整个电力系统中，变电站在实际上发挥着其监控和中转机构的作用，是从高压输电向终端输电的重要模块，所以如何在变电站的新建过程中，在基于现代科学技术和规范的基础上，电气主接线、重要设备类型和连接方式等都直接影响着使用过程中的经济、安全和可靠性等，这不仅体现了建设设计的重要性和可持续发展，也体现了在设施设备选择上的科学严谨的态度。

对于设计人员来说，把握这些内容做到心里有数才能更好的完成任务。

本论文就是基于110kV 变电站电气部分的整体设计，把握设计过程中的每一个部分，包括了设施设备的选择、设计与论证以及安全与检修方面等内容，其目标主要是在合乎技术规范的基础上，集约、经济、有效、安全、可靠的完成电气化设计工作，同时也是为行业技术领域的发展提供一个参考模板，共同努力把这块工作做的更好。

课程设计任务书设计题目: 110kV变电站电气一次部分设计前言变电站（Substation）改变电压的场所。

是把一些设备组装起来，用以切断或接通、改变或者调整电压.在电力系统中，变电站是输电和配电的集结点。

主要作用是进行高底压的变换,一些变电站是将发电站发出的电升压，这样一方面便于远距离输电，第二是为了降低输电时电线上的损耗；还有一些变电站是将高压电降压,经过降压后的电才可接入用户。

对于不同的情况，升压和降压的幅度是不同的，所以变电站是很多的,比入说远距离输电时,电压为11千伏,甚至更高，近距离时为1000伏吧，这个电压经变压器后，变为220伏的生活用电，或变为380伏的工业用电。

随着我国电力工业化的持续迅速发展，对变电站的建设将会提出更高的要求.本文通过对110KV变电站一次系统的设计，其中针对主接线形式选择，母线截面的选择,电缆线路的选择,主变压器型号和台数的确定，保护装置及保护设备的选择方法进行了详细的介绍。

其中，电气设备的选择包括断路器、隔离开关、互感器的选择和方法与计算，保护装置包括避雷器和避雷针的选择.其中分析短路电流的计算方法和原因,是为了保证供电的可靠性。

目录第1章原始资料及其分析 (4)1原始资料 (4)2原始资料分析 (6)第2章负荷分析 (6)第3章变压器的选择 (8)第4章电气主接线 (11)第5章短路电流的计算 (14)1短路电流计算的目的和条件 (14)2短路电流的计算步骤和计算结果 (15)第6章配电装置及电气设备的配置与选择 (18)1 导体和电气设备选择的一般条件 (18)2 设备的选择 (19)结束语 (25)致谢 (26)参考文献 (27)附录一：一次接线图第一章原始资料及其分析1。

原始资料待建变电站是该地区农网改造的重要部分，预计使用3台变压器，初期一次性投产两台变压器，预留一台变压器的发展空间。

1。

1电压等级变电站的电压等级分别为110kV,35kV,10kV。

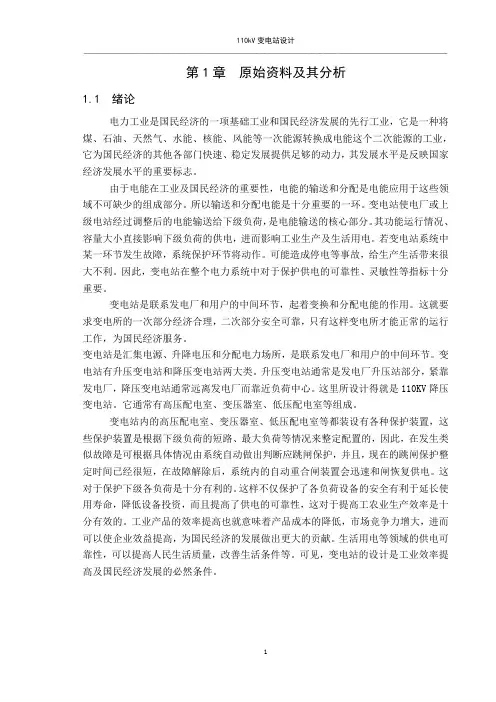

第1章原始资料及其分析1.1 绪论电力工业是国民经济的一项基础工业和国民经济发展的先行工业，它是一种将煤、石油、天然气、水能、核能、风能等一次能源转换成电能这个二次能源的工业，它为国民经济的其他各部门快速、稳定发展提供足够的动力，其发展水平是反映国家经济发展水平的重要标志。

由于电能在工业及国民经济的重要性，电能的输送和分配是电能应用于这些领域不可缺少的组成部分。

所以输送和分配电能是十分重要的一环。

变电站使电厂或上级电站经过调整后的电能输送给下级负荷，是电能输送的核心部分。

其功能运行情况、容量大小直接影响下级负荷的供电，进而影响工业生产及生活用电。

若变电站系统中某一环节发生故障，系统保护环节将动作。

可能造成停电等事故，给生产生活带来很大不利。

因此，变电站在整个电力系统中对于保护供电的可靠性、灵敏性等指标十分重要。

变电站是联系发电厂和用户的中间环节，起着变换和分配电能的作用。

这就要求变电所的一次部分经济合理，二次部分安全可靠，只有这样变电所才能正常的运行工作，为国民经济服务。

变电站是汇集电源、升降电压和分配电力场所，是联系发电厂和用户的中间环节。

变电站有升压变电站和降压变电站两大类。

升压变电站通常是发电厂升压站部分，紧靠发电厂，降压变电站通常远离发电厂而靠近负荷中心。

这里所设计得就是110KV降压变电站。

它通常有高压配电室、变压器室、低压配电室等组成。

变电站内的高压配电室、变压器室、低压配电室等都装设有各种保护装置，这些保护装置是根据下级负荷的短路、最大负荷等情况来整定配置的，因此，在发生类似故障是可根据具体情况由系统自动做出判断应跳闸保护，并且，现在的跳闸保护整定时间已经很短，在故障解除后，系统内的自动重合闸装置会迅速和闸恢复供电。

这对于保护下级各负荷是十分有利的。

这样不仅保护了各负荷设备的安全有利于延长使用寿命，降低设备投资，而且提高了供电的可靠性，这对于提高工农业生产效率是十分有效的。

工业产品的效率提高也就意味着产品成本的降低，市场竞争力增大，进而可以使企业效益提高，为国民经济的发展做出更大的贡献。

电子信息工程学院发电厂变电所电气部分设计班级：学号：姓名：指导教师评语:_______________________________________________ _____________________________________________________________________ _____________________________________________________________________ _____________________________________________________________________ ______________________《发电厂电气部分》作业题目5：试设计一110KV变电所电气主接线该变电所电压等级为110/35/10KV,其中110KV侧4回线；35KV 侧4回，负荷为4-6MW；10KV侧8回线，负荷为1.5-4MW之间。

组员：一、分析原始资料该变电所向荆门市民供电，且是一座110/110/35kV终端变电所。

设计的重点是对变电所电气主接线的拟订及配电装置的选择。

荆门地区的全年平均气温为18℃，年最高气温45℃,年最低气温﹣5.℃,年日照时间1997-2100h，年平均降水量804-1067mm；每年7、8月为雷雨集中期。

110kv的变电所应该考虑防雷等措施。

待建110KV变电所从相距40km的荆门热电厂受电（系统为无限大功率电源）并采用架空线作为电能的传输及配送；型号为LGJ-300电抗值为0.395Ω/km，其他线路阻抗忽略不计。

从负荷特点及电压等级可知110/35/10kv为降压变电所且满足三绕组变压器的特点：高压侧为中压侧的近似3倍，中压侧为低压侧的近似3倍；110KV应该考虑其供电可靠性、扩建等问题；从经济远性选择三绕组变压器。

35及10kv 属于一、二级负荷可靠性也有一定要求；35kv侧每回线负荷为4-6MW；10kv侧负荷1.5-4MW。

【关键字】毕业设计110kV变电站电气一次部分初步设计毕业设计内容提要根据设计任务书的要求本次设计为110kV变电站电气一次部分初步设计并绘制电气主接线图及其他图纸该变电站设有两台主变压器站内主接线分为110kV35kV和10kV三个电压等级各个电压等级分别采用单母线分段接线单母线分段带旁母线和单母线分段接线本次设计中进行了电气主接线的设计电路电流计算主要电气设备选择及效验包括断路器隔离开关电流互感器母线等各电压等级配电装置设计及防雷保护的配置本设计以《电力工程专业毕业设计指南》《电力工程电气设备手册》《高电压技术》《电气简图用图形符号GBT》《电力工程设计手册》《城乡电网建设改造设备使用手册》等规范规程为依据设计的内容符合国家有关经济技术政策所选设备全部为国家推荐的新型产品技术先进运行可靠经济合理目录前言4第一部分110kV变电站电气一次部分设计说明书4原始资料4电气主接线设计6主接线的设计原则和要求6主接线的设计步聚8本变电站电气接线设计9第3章变压器选择12第31节主变压器选择12第32节站用变压器选择13第4章短路电流计算14第41节短路电流计算的目的14第42节短路电流计算的一般规定14第43节短路电流计算的步聚15第44节短路电流计算结果15第5章高压电器设备选择16第51节电器选择的一般条件16第52节高压断路器的选择18第53节隔离开关的选择19第54节电流互感器的选择20第55节电压互感器的选择21第56节高压熔断器的选择21第6章配电装置设计21第二部分110kV变电站电气一次部分设计计算书22第1章负荷计算22第11节主变压器负荷计算22第12节站用变压器负荷计算24第2章短路电流计算25第21节三相短路电流计算25第22节站用变压器高压侧短路电流计算31第3章线路及变压器最大长期工作电流计算31第31节线路最大长期工作电流计算31第32节主变进线最大长期工作电流计算32第4章电气设备选择及效验32第41节高压断路器选择及效验33第42节隔离开关选择及效验33第43节电流互感器选择及效验34第44节电压互感器选择及效验36第45节熔断器选择及效验36第46节母线选择及效验37总结38参考文献40前言变电站是电力系统的重要组成部分是联系发电厂和用户的中间环节起着变换和分配电能的作用直接影响整个电力系统的安全与经济运行电气主接线是变电站设计的首要任务也是构成电力系统的重要环节电气主接线的拟订直接关系着全站电气设备的选择配电装置的布置继电保护和自动装置的确定是变电站电气部分投资大小的决定性因素本次设计为110kV变电站电气一次部分初步设计分为设计说明书设计计算书设计图纸等三部分所设计的内容力求概念清楚层次分明本文是在老师们治学严谨知识广博善于捕捉新事物新的研究方向在毕业设计期间老师在设计的选题和设计思路上给了我很多的指导和帮助在此我对恩师表示最崇高的敬意和最诚挚的感谢本文从主接线短路电流计算主要电气设备选择等几方面对变电站设计进行了阐述并绘制了电气主接线图由于本人水平有限错误和不妥之处在所难免敬请各位老师批评指正第一部分110kV变电站电气一次部分设计说明书第1章原始资料11地区电网的特点综合小水电 S∑ 24MVA L1 20KM 35KV 双回路送入变电所丰水期满发电枯水期只发三分之一容量近区用电及站用电占发电容量的 10 最大运行方式时的综合电抗折算至 SJ 100MVA 时 XJ 3 本市火电厂发电机两台 Pe 5MWcosФ 08 Xd〃 018 经一台双绕组变压器 SLKVA 63KV35KV Ud 8 L2 5KM用架空线输入变电所其厂用电占 5 近区用电占 15省电网由西南方向经 110KV L3 65KM 的输电线路与变电所相连对本市的发供电起综合平衡作用12 建站规模4 变电所最大负荷利用小时数 T 6000h 同时率取 095 10KV 用户负荷资料如下表所示序号用户名称最大负荷负荷性质功率因数 1 市城区8MW Ⅰ095 2 化肥厂2MW Ⅲ090 3 工业区35MW Ⅱ090 4 农机厂15MW Ⅲ085 5 开发区4MW Ⅱ085 变电所建成后第五年总负荷增加到 306MW 建成后第十年总负荷增加到 493MW6 变电所自用负荷以 2 台 100KVA 考虑变电站类型110kV变电工程主变台数2电压等级110kV35kV10kV出线回数及传输容量13 环境条件气象及地质条件设计变电所地处半丘陵区无污染影响年最高温度 40 度最热月平均温度 34 度年最低温度 40 度最热地下 08M 处土壤平均温度 304 度海拔高度为 50M14 电器主接线图建议110kV双母线分4段35kV双母线带旁10kV单母线分段带旁路接线并考虑设置融冰措施15 短路阻抗系统作无穷大电源考虑X1∑＝005X0∑＝004X1∑min＝01X0∑min＝005火电厂的装机容量为37500kwXd＝0125最大运行方式下该火电厂3台机组全部投入并满发最小运行方式下该火电厂只投入2台机组水电厂的装机容量为35000kwXd＝027最大运行方式下该水电厂3台机组全部投入并满发最小运行方式下该水电厂只投入1台机组第2章电气主接线设计第21节主接线的设计原则和要求电力系统是由发电厂变电站线路和用户组成变电站是联系发电厂和用户的中间环节起着变换和分配电能的作用为满足生产需要变电站中安装有各种电气设备并b主接线代表了变电站电气部分主体结构是电力系统接线的主要组成部分是变电站电气设计的首要部分它表明了变压器线路和断路器等电气设备的数量和连接方式及可能的运行方式从而完成变电输配电的任务它的设计直接关系着全所电气设备的选择配电装置的布置继电保护和自动装置的确定关系着电力系统的安全稳定灵活和经济运行由于电能生产的特点是发电变电输电和用电是在同一时刻完成的所以主接线设计的好坏也影响到工农业生产和人民生活因此主接线的设计是一个综合性的问题必须在满足国家有关技术经济政策的前提下正确处理好各方面的关系全面分析有关因素力争使其技术先进经济合理安全可靠电气主接线的设计原则电气主接线的基本原则是以设计任务书为依据以国家经济建设的方针政策技术规定标准为准绳结合工程实际情况在保证供电可靠调度灵活满足各项技术要求的前提下兼顾运行维护方便尽可能地节省投资就近取材力争设备元件和设计的先进性与可靠性坚持可靠先进适用美观的原则接线方式对于变电站的电气接线当能满足运行要求时其高压侧应尽可能采用断路器较少或不用断路器的接线如线路－变压器组或桥形接线等若能满足继电保护要求时也可采用线路分支接线在110kV～220kV配电装置中当出线为2回时一般采用桥形接线当出线不超过4回时一般采用分段单母线接线在枢纽变电站中当110kV～220kV出线在4回及以上时一般采用双母线接线在大容量变电站中为了限制6～10kV出线上的短路电流一般可采用下列措施变压器分列运行在变压器回路中装置分裂电抗器或电抗器采用低压侧为分裂绕组的变压器出线上装设电抗器主变压器选择主变压器台数为保证供电可靠性变电站一般装设两台主变压器当只有一个电源或变电站可由低压侧电网取得备用电源给重要负荷供电时可装设一台对于大型枢纽变电站根据工程具体情况当技术经济比较合理时可装设两台以上主变压器主变压器容量主变压器容量根据5～10年的发展规划进行选择并应考虑变压器正常运行和事故时的过负荷能力对装设两台变压器的变电站每台变压器额定容量一般按下式选择Sn＝06 PMPM为变电站最大负荷这样当一台变压器停用时可保证对60％负荷的供电考虑变压器的事故过负荷能力40％则可保证对84％负荷的供电由于一般电网变电站大约有25％的非重要负荷因此采用Sn＝06 PM对变电站保证重要负荷来说多数是可行的对于一二级负荷比重大的变电站应能在一台停用时仍能保证对一二级负荷的供电主变压器的型式一般情况下采用三相式变压器具有三种电压的变电站如通过主变压器各侧绕组的功率均达到15％Sn以上时由于中性点具有不同的接地形式应采用普通的三绕组变压器当主网电压为220kV及以上中压为110kV及以上时多采用自耦变压器以得到较大的经济效益断路器的设置根据电气接线方式每回线路均应设有相应数量的断路器用以完成切合电路任务为正确选择接线和设备必须进行逐年各级电压最大最小有功和无功电力负荷的平衡当缺乏足够的资料时可采用下列数据最小负荷为最大负荷的60～70％如主要是农业负荷时则宜取20～30％负荷同时率取085～09当回路在三回一下时且其中有特大负荷时可取095～1功率因数一般取08线损平均取5％设计主接线的基本要求在设计电气主接线时应使其满足供电可靠运行灵活和经济等项基本要求可靠性供电可靠是电力生产和分配的首要要求电气主接线也必须满足这个要求在研究主接线时应全面地看待以下几个问题可靠性的客观衡量标准是运行实践估价一个主接线的可靠性时应充分考虑长期积累的运行经验我国现行设计技术规程中的各项规定就是对运行实践经验的总结设计时应予遵循主接线的可靠性是由其各组成元件包括一次设备和二次设备的可靠性的综合因此主接线设计要同时考虑一次设备和二次设备的故障率及其对供电的影响可靠性并不是绝对的同样的主接线对某所是可靠的而对另一些所可能还不够可靠因此评价可靠性时不能脱离变电站在系统中的地位和作用通常定性分析和衡量主接线可靠性时均从以下几方面考虑断路器检修时能否不影响供电线路断路器或母线故障时以及母线检修时停运出线回路数的多少和停电时间的长短以及能否保证对重要用户的供电变电站全部停运的可能性灵活性主接线的灵活性要求有以下几方面调度灵活操作简便应能灵活的投入或切除某些变压器或线路调配电源和负荷能满足系统在事故检修及特殊运行方式下的调度要求检修安全应能方便的停运断路器母线及其继电保护设备进行安全检修而不影响电力的正常运行及对用户的供电扩建方便应能容易的从初期过渡到最终接线使在扩建过渡时在不影响连续供电或停电时间最短的情况下投入新装变压器或线路而不互相干扰且一次和二次设备等所需的改造最少经济性在满足技术要求的前提下做到经济合理投资省主接线应简单清晰以节约断路器隔离开关等一次设备投资要使控制保护方式不过于复杂以利于运行并节约二次设备和电缆投资要适当限制短路电流以选择价格合理的电器设备在终端或分支变电站中应推广采用直降式1106～10kV变压器以质量可靠的简易电器代替高压断路器占地面积小电气主接线设计要为配电装置的布置创造条件以便节约用地和节省构架导线绝缘子及安装费用在运输条件许可的地方都应采用三相变压器电能损耗少在变电站中正常运行时电能损耗主要来自变压器应经济合理的选择主变压器的型式容量和台数尽量避免两次变压而增加电能损耗第22节主接线的设计步聚电气主接线图的具体设计步聚如下分析原始资料本工程情况变电站类型设计规划容量近期远景主变台数及容量等电力系统情况电力系统近期及远景发展规划5～10变电站在电力系统中的位置和作用本期工程和远景与电力系统连接方式以及各级电压中性点接地方式等负荷情况负荷的性质及其地理位置输电电压等级出线回路及输送容量等环境条件当地的气温湿度覆水污秽风向水文地质海拔高度等因素对主接线中电器的选择和配电装置的实施均有影响设备制造情况为使所设计的主接线具有可行性必须对各主要电器的性能制造能力和供货情况价格等资料汇集并分析比较保证设计的先进性经济性和可行性拟定主接线方案根据设计任务书的要求在原始资料分析的基础上可拟定出若干个主接线方案因为对出线回路数电压等级变压器台数容量以及母线结构等考虑不同会出现多种接线方案应依据对主接线的基本要求结合最新技术确定最优的技术合理经济可行的主接线方案短路电流计算对拟定的主接线为了选择合理的电器需进行短路电流计算主要电器选择包括高压断路器隔离开关母线等电器的选择绘制电气主接线图将最终确定的主接线按工程要求绘画工程图第23节本变电站电气主接线设计110kV电压侧接线《35～110kV变电所设计规范》规定35kV～110kV线路为两回以下时宜采用桥形线路变压器组或线路分支接线超过两回时宜采用扩大桥形单母线或分段单母线的接线35～63kV线路为8回及以上时亦可采用双母线接线110kV线路为6回及其以上时宜采用双母线接线在采用单母线分段单母线或双母线的35～110kV主接线中当不允许停电检修断路器时可设置旁路设施本变电站110kV线路有6回可选择用双母线或单母线分段接线两种方案如图21所示方案一供电可靠运行方式灵活倒闸操作复杂容易误操作占地大设备多投资大图21方案二简单清晰操作方便不易误操作设备少投资小占地面积小但是运行可靠性和灵活性比方案一稍差本变电站为地区性变电站电网特点是水电站发电保证出力时能满足地区负荷的需要加上小火电基本不需要外系统支援电源主要集中在35KV侧110KV侧是为提高经济效益及系统稳定性采用方案二能够满足本变电站110KV侧对供电可靠性的要求故选用投资小节省占地面积的方案二35kV电压侧接线本变电站35kV线路有8回可选择双母线或单母线分段带旁路母线接线两种方案根据本地区电网特点本变电站电源主要集中在35kV侧不允许停电检修断路器需设置旁路设施如图22所示图22方案一供电可靠调度灵活但是倒闸操作复杂容易误操作占地面积大设备多配电装置复杂投资大方案二简单清晰操作方便不易误操作设备少投资小占地面积小旁路断路器可以代替出线断路器进行不停电检修出线断路器保证重要回路特别是电源回路不停电方案二具有良好的经济性供电可靠性也能满足要求故35kV 侧接线采用方案二综上所述本变电站主接线如图24所示图 24第3章变压器选择第31节主变压器选择在变电站中用来向电力系统或用户输送功率的变压器称为主变压器《35～110kV变电所设计规范》规定主变压器的台数和容量应根据地区供电条件负荷性质用电容量和运行方式等条件综合考虑确定在有一二级负荷的变电所中宜装设两台主变压器当技术经济比较合理时可装设两台以上主变压器装有两台以上主变压器的变电所当断开一台时其余主变器的容量不应小于60％的全部负荷并应保证用户的一二级负荷具有三种电压的变电所如通过主变压器各侧线圈的功率均达到该变压器容量的15％以上主变压器宜采用三线圈变压器主变压器台数和容量直接影响主接线的形式和配电装置的结构由负荷计算设计计算书第1章可知本变电站远景负荷为PM＝3015 MVA 装设两台主变压器每台变压器额定容量按下式选择SN＝06PM＝1809 MVA故可选择两台型号为SFSZ7-的变压器表 31 主变压器技术参数型号额定容量kVA额定电压 kV空载电流空载损耗kW负载损耗 kW 阻抗电压连接组标号高压中压低压高-中高-低中-低高 -中高 -低中-低-2000011038510515358131712599710517565YNyn0d11第 32 节站用变压器选择《35～110kV 变电所设计规范》规定在有两台及以上主变压器的变电站中宜装设两台容量相同可互为备用的站用变压器分别接到母线的不同分段上变电站的站用负荷一般都比较小其可靠性要求也不如发电厂那样高变电站的主要负荷是变压器冷却装置直流系统中的充电装置和硅整流设备油处理设备检修工具以及采暖通风照明供水等这些负荷容量都不太大因此变电站的站用电压只需 04kV 一级采用动力与照明混合供电方式380V 站用电母线可采用低压断路器即自动空气开关或闸刀进行分段并以低压成套配电装置供电本变电站计算站用容量为 100kVA设计计算书第 1 章选用两台型号为 S的变压器互为暗备用10kV 级 S9 系列三相油浸自冷式铜线变压器是全国统一设计的新产品是我国国内技术经济指标比较先进的铜线系列配电变压器站用变压器参数如表 32 所示表 32 站用变压器技术参数型号额定容量 kVA额定电压 kV空载电流损耗 W阻抗电压连接组标号高压低压空载短路S9-1001010010041629015004Yyn0 图 41 计算电路图及其等值网络图 42 变压器低压侧分列运行计算电路图及其等值网络表 41 短路电流计算结果按正常工作条件进行选择并按短路状态来校验热稳定和动稳定额定电压和最高工作电压在选择电器时一般可按照电器的额定电压 U N 不低于装置地点电网额定电压tk＝tprtab而 tab＝tinta式中 tab 断路器全开断时间t pr 后备保护动作时间tin 断路器固有分闸时间ta 断路器开断时电弧持续时间开断电器应能在最严重的情况下开断短路电流故电器的开断计算时间 tbr 应为主保护时间 tpr1和断路器固有分闸时间之和即Tbr＝tpr1tin第52节高压断路器的选择高压断路器的主要功能是正常运行时用它来倒换运行方式把设备或线路接入电路或退出运行起着控制作用当设备或线路发生故障时能快速切除故障回路保证无故障部分正常运行能起保护作用高压断路器是开关电器中最为完善的一种设备其最大特点是能断开电路中负荷电流和短路电流本变电站高压断路器选择如下选择和校验计算见计算书第 4 章1 110kV 线路侧及变压器侧选择 LW11-110 型 SF6 户外断路器2 35kV 线路侧及变压器侧选择 ZW7-405 型真空户外断路器计算数据ZW7-405UNs35 kVUN405 kVI34642 AIN1600 AI"563 kAINbr315 kAish1436 kAiNcl80 kAQk22117 kA ·s2I t·t3969 kA2·sish1436 kAies80 kA计算数据KYN28A-12 Z 1250-315 UNs 10 kV UN 12 kV I 1894 A IN 1250 A I" 120 kA INbr 315 kAish 2496 kA iNcl 80 kA Qk 211186 kA ·s 2I t·t3969 kA2·s ish 2496 kA ies 80 kA3 10kV 线路侧选择 KYN28A-12 Z 1250-315 型高压开关柜计算数据ZW7-405UNs35 kVUN405 kVI34642 AIN1600 AI"563 kAINbr315 kAish1436 kAiNcl80 kAQk22117 kA ·s2I t·t3969 kA2·sish1436 kAies80 kA计算数据KYN28A-12 Z 1250-315 UNs 10 kV UN 12 kV I 1894 A IN 1250 A I" 120 kA INbr 315 kAish 2496 kA iNcl 80 kA Qk 211186 kA ·s 2I t·t3969 kA2·s ish 2496 kA ies 80 kA4 10kV 变压器侧选择 KYN28A-12 Z 2000-315 型高压开关柜计算数据KYN28A-12 Z 2000-315 UNs 10 kV UN 12 kV I A IN 2000 A I" 120 kA INbr 315 kA ish 2496 kA iNcl 80 kA Qk 211186 kA ·s 2I t·t3969 kA2·s ish 2496 kA ies 80 kA计算数据GW5--80 UNs 110 kV UN 110 kV I 2067 A IN 1000 A Qk 2653 kA ·s 2I t·t 2311 kA2·s ish 693 kA ies 80 kA 2 35kV选择GW4-35D1000-83计算数据GW4-35D1000-83 UNs 35 kV UN 12 kV I 34642 A IN 1000 A Qk 22117 kA ·s 2I t·t2500 kA2·s ish 1436 kA ies 83 kA第55节电压互感器的选择110kV出线选用TYD110 3型成套电容式电压互感器校验合格110kV母线选用JDCF-110型单相瓷绝缘电压互感器校验合格35kV母线选用JDZXW-35型单相环氧浇注绝缘电压互感器校验合格10kV母线选用JSZX1-10F型三相环氧浇注绝缘电压互感器校验合格第 56 节高压熔断器的选择熔断器是最简单的保护电器它用来保护电气设备免受过载和短路电流的损害35kV母线电压互感器选用RXW-3505型户外跌落式高压熔断器保护校验合格10kV母线电压互感器选用RN2-1005型户内限流式高压熔断器保护校验合格第6章配电装置设计配电装置是变电站的重要组成部分它是根据主接线的连接方式由开关设备保护和测量电路母线和必要的辅助设备组建而成用来接受和分配电能的装置配电装置应满足以下基本要求1 配电装置的设计必须贯彻执行国家基本建设方针和技术经济政策2 保证运行可靠按照系统和自然条件合理选用设备在布置上力求整齐清晰保证具有足够的安全距离3 便于检修巡视和操作4 在保证安全的前提下布置紧凑力求节约材料和降低造价5 安装和扩建方便配电装置设计的基本步骤1 根据配电装置的电压等级电器的型式出线多少和方式有无电抗器地形环境条件等因素选择配电装置的型式2 拟定配电装置的配置图3 按照所选设备的外形尺寸运输方法检修及巡视的安全和方便等要求遵照《配电装置设计技术规程》的有关规定并参考各种配电装置的典型设计和手册设计绘制配电装置的平断面图普通中型配电装置我国有丰富的经验施工检修和运行都比较方便抗震能力好造价比较低缺点是占地面积较大半高型配电装置占地面积为普通中型的47而总投资为普通中型的982同时该型布置在运行检修方面除设备上方有带电母线外其余布置情形与中型布置相似能适应运行检修人员的习惯与需要高型一般适用于220kV及以上电压等级本变电站有三个电压等级110kV 主接线不带旁路母线配电装置采用屋外中型单列布置35kV 主接线带旁路母线配电装置采用屋外半高型布置10kV 配电装置采用屋内成套高压开关柜布置第二部分110kV变电站电气一次部分设计计算书第 1 章负荷计算第 11 节主变压器负荷计算电力系统负荷的确定对于选择变电站主变压器容量电源布点以及电力网的接线方案设计等都是非常重要的电力负荷应在调查和计算的基础上进行对于近期负荷应力求准确具体切实可行对于远景负荷应在电力系统及工农业生产发展远景规划的基础之上进行负荷预测负荷发展的水平往往需要多次测算认真分析影响负荷发展水平的各种因素反复测算与综合平衡力求切合实际本变电站负荷分析计算如下线损平均取 5功率因数取 08负荷同时率取09 线损5 功率因数08负荷同时率0910KV侧。

1绪论1.1概述电力系统是由发电厂、变电所、线路和用户组成的。

变电所是联系发电厂和用户的中间环节，起着变换和分配电能的作用。

因此，作为电气工程及其自动化专业的学生，进行变电所设计是很有必要的。

本次所设计的110kV变电所为某城市一地区变电所，本所位于该地区网络的枢纽点上，高压侧以接受系统电能为主，降压后供电给本地区的35kV用户，对本地区的正常供电起到了重要作用。

全所停电后，仅使该地区中断供电,但仍将使该地区生产停顿，生活混乱，甚至危及人身和设备安全，形成十分严重的后果。

因此，电力系统运行首先要满足可靠，持续供电的要求。

本所的设计是在国家和地方的规划下进行的，是以设计任务书为依据，以国家经济建设的方针、政策、技术规定、标准为准绳，结合工程实际情况，在保证供电可靠、调度灵活、满足各项技术要求的前提下，兼顾运行、维护方便，尽可能地节省投资、就近取材，力争设备元件和设计的先进性与可靠性。

1.2 本次设计的内容本次设计为110k V变电站初步设计，共分为任务书、计算书、说明书三部分，同时还附有4张图纸加以说明。

该变电站有2台主变压器，初期上1台，分为三个电压等级：110kV、35kV、10kV，本次设计中进行了短路电流计算，主要设备选择及校验（包括断路器、隔离开关、电流互感器、母线等），并同时附带介绍了所用电和直流系统、继电保护和微机监控系统、过压保护、接地、通信等相关方面的知识。

1.3毕业设计应达到的主要指标本毕业设计是电气工程及其自动化专业教学计划中的重要环节，也是本专业学生在大学学习期间中的一个重要环节。

此次设计是在学习了相关专业课程（如《发电厂电气部分》、《电力系统分析》、《电力系统继电保护原理》、《高电压技术》等）后进行的。

此次毕业设计的主要目的是通过变电所设计实践，综合运用所学知识，贯彻执行我国电力工业有关方针政策，理论联系实际，锻炼独立分析和解决电力工程设计问题的能力，为未来的实际工作奠定必要的基础。
