建筑给排水第三章雨水排水系统

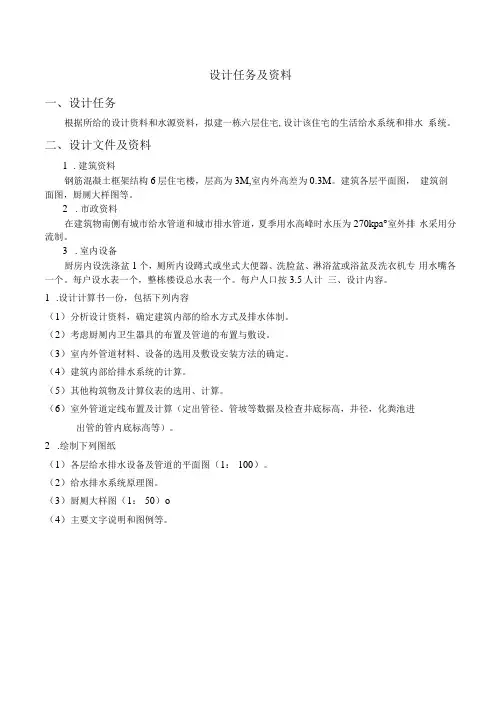

设计任务及资料一、设计任务根据所给的设计资料和水源资料，拟建一栋六层住宅,设计该住宅的生活给水系统和排水系统。

二、设计文件及资料1.建筑资料钢筋混凝土框架结构6层住宅楼，层高为3M,室内外高差为0.3M。

建筑各层平面图，建筑剖面图，厨厕大样图等。

2.市政资料在建筑物南侧有城市给水管道和城市排水管道，夏季用水高峰时水压为270kpa°室外排水采用分流制。

3.室内设备厨房内设洗涤盆1个，厕所内设蹲式或坐式大便器、洗脸盆、淋浴盆或浴盆及洗衣机专用水嘴各一个。

每户设水表一个，整栋楼设总水表一个。

每户人口按3.5人计三、设计内容。

1.设计计算书一份，包括下列内容（1）分析设计资料，确定建筑内部的给水方式及排水体制。

（2）考虑厨厕内卫生器具的布置及管道的布置与敷设。

（3）室内外管道材料、设备的选用及敷设安装方法的确定。

（4）建筑内部给排水系统的计算。

（5）其他构筑物及计算仪表的选用、计算。

（6）室外管道定线布置及计算（定出管径、管坡等数据及检查井底标高，井径，化粪池进出管的管内底标高等）。

2.绘制下列图纸（1）各层给水排水设备及管道的平面图（1： 100）。

（2）给水排水系统原理图。

（3）厨厕大样图（1： 50）o（4）主要文字说明和图例等。

设计说明一.室内给水工程生活给水系统的选定：本建筑属于普通∏型六层住宅，所需的水压H为：H = I 20 + (6 — 2) X 40 = 280灯α方案1：直接给水方式。

由设计资料可以知道夏天用水高峰时的水压为270KPa,略小于所要求的水压。

如果为了这一点的水压而增设水泵水箱，第一：增设水泵经济上不划算，水泵还产生振动和噪声，安装和维护相对复杂；第二：设置高位水箱，增加了建筑物的结构荷载，并给建筑物的立面处理带来一定的麻烦。

根据建筑给水排水的原理，只需要适当地放大部分管径，减少管路水头损失，从而使室外管网的水压满足最不利配水点的水压要求，故采用直接给水方式，在室内给水管网的布置方式采用下行上给式，该方式给水系统简单，投资少，安装维护管理方便，充分利用了室外管网的水压，供水较为安全可靠。

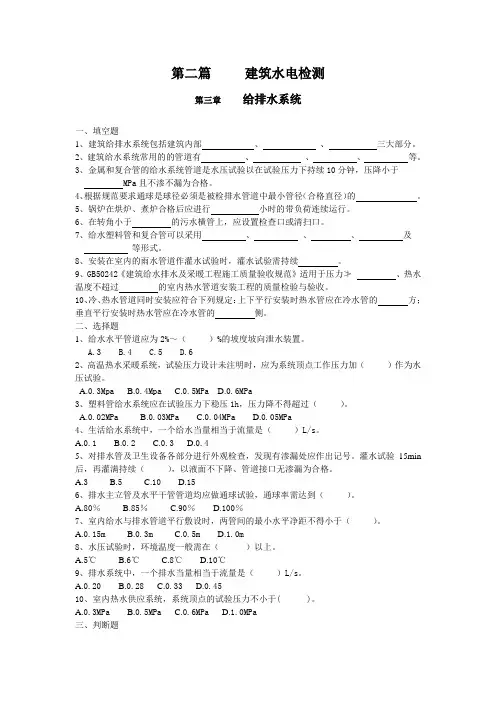

第二篇建筑水电检测第三章给排水系统一、填空题1、建筑给排水系统包括建筑内部、、三大部分。

2、建筑给水系统常用的的管道有、、、等。

3、金属和复合管的给水系统管道是水压试验以在试验压力下持续10分钟，压降小于MPa且不渗不漏为合格。

4、根据规范要求通球是球径必须是被检排水管道中最小管径（合格直径）的。

5、锅炉在烘炉、煮炉合格后应进行小时的带负荷连续运行。

6、在转角小于的污水横管上，应设置检查口或清扫口。

7、给水塑料管和复合管可以采用、、、及等形式。

8、安装在室内的雨水管道作灌水试验时，灌水试验需持续。

9、GB50242《建筑给水排水及采暖工程施工质量验收规范》适用于压力≯、热水温度不超过的室内热水管道安装工程的质量检验与验收。

10、冷、热水管道同时安装应符合下列规定：上下平行安装时热水管应在冷水管的方；垂直平行安装时热水管应在冷水管的侧。

二、选择题1、给水水平管道应为2%～（）%的坡度坡向泄水装置。

A.3B.4C.5D.62、高温热水采暖系统，试验压力设计未注明时，应为系统顶点工作压力加（）作为水压试验。

A.0.3MpaB.0.4MpaC.0.5MPaD.0.6MPa3、塑料管给水系统应在试验压力下稳压1h，压力降不得超过（）。

A.0.02MPaB.0.03MPaC.0.04MPaD.0.05MPa4、生活给水系统中，一个给水当量相当于流量是（）L/s。

A.0.1B.0.2C.0.3D.0.45、对排水管及卫生设备各部分进行外观检查，发现有渗漏处应作出记号。

灌水试验15min 后，再灌满持续（），以液面不下降、管道接口无渗漏为合格。

A.3B.5C.10D.156、排水主立管及水平干管管道均应做通球试验，通球率需达到（）。

A.80％B.85％C.90％D.100％7、室内给水与排水管道平行敷设时，两管间的最小水平净距不得小于（）。

A.0.15mB.0.3mC.0.5mD.1.0m8、水压试验时，环境温度一般需在（）以上。

一、建筑内部给水系统三种给水系统：生活给水系统生产给水系统消防给水系统；生活给水系统：生活饮用水系统直饮水系统杂用水系统；给水系统的组成：1引入管（室外给水管网的接管点引入建筑物内的管段）2水表节点（设在引入管上的水表及其前后的阀门和泄水装置的总称）3给水管网：干管（总干管，是浆水从引入管输送至建筑物各区域的管段），立管，支管，分支管（配水支管，将水从支管输送至各用水设备的管段。

我国给水管道常用钢管铸铁管塑料管复合管）4给水附件：截止阀（关闭严密水流阻力大局部阻力系数和管径成正比），闸阀（全开时水流直线通过水流阻力小有杂质落入易磨损），蝶阀（阀板在90°翻转范围内起调节、节流和关闭作用，操作扭矩小启闭方便结构紧凑体积小），止回阀（阻止管道中水反向流动）5配水设施（生活生产和消防给水系统管网上终端用水点的设施）6增压和贮水设备7水表；给水方式的基本形式：依靠外网压力1直接给水方式2设水箱的给水方式；依靠水泵升压1设水泵的给水方式2设水泵水箱的给水方式3气压给水方式（变压式定压式）4分区给水方式5分质给水方式；管道布置基本要求：1确保供水安全和良好水力条件力求经济合理2保护管道不受损害3不影响生产安全和建筑物的使用4便于安装维修。

一般采用枝状布置：上行下给，下行上给，中分式给水管道敷设有明装和暗装两种。

明装即管道外露优点是安装维修方便造价低但影响美观表面结露积灰尘。

暗装即管道隐蔽，如设在墙中，不影响室内美观整洁但施工复杂维修困难造价高；管道防护：防腐；防冻防露；防漏；防振；二、建筑内部给水系统的计算设计秒流量：建筑物内卫生器具按最不利情况出流时的最大瞬时流量；气压给水设备：利用密闭罐中压缩空气的压力变化调节和压送水量，在给谁系统中起增压和调节作用。

分类和组成：按输水压力的稳定性分为变压式和定压式；按气水接触方式分为补气式和隔膜式；优点：灵活性大设置位置不受限制便于隐蔽安装拆卸都很方便成套设备都在工作生产现场集中组装占地面积小工期短土建费用低，实现了自动化操作便于维护管理，水质不易被污染还有助于消除水锤的影响；缺点：调节容积小贮水量少一般调节水量只占总容积%20-30压力容器制造加工难度大变压式压力变化较大对给水附件使用寿命影响较大；耗电量大；使用范围：适用于有升压要求但又不适宜设置水塔或高位水箱的小区或建筑物内的给水系统，小型简易和临时性给水系统和消防给水系统。

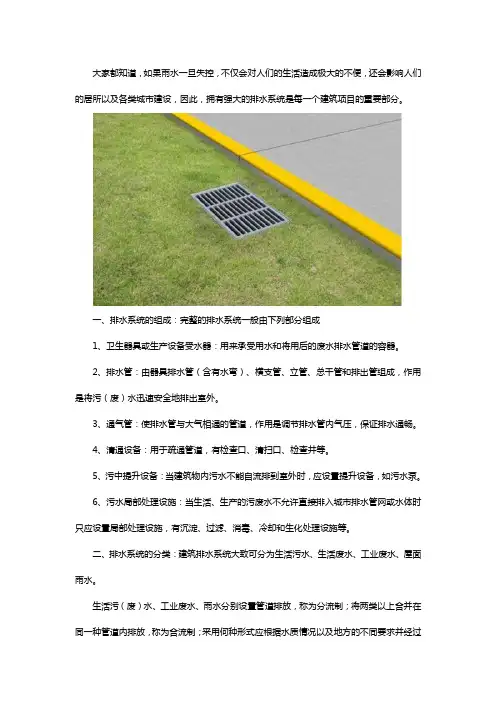

大家都知道，如果雨水一旦失控，不仅会对人们的生活造成极大的不便，还会影响人们的居所以及各类城市建设，因此，拥有强大的排水系统是每一个建筑项目的重要部分。

一、排水系统的组成：完整的排水系统一般由下列部分组成1、卫生器具或生产设备受水器：用来承受用水和将用后的废水排水管道的容器。

2、排水管：由器具排水管（含有水弯）、横支管、立管、总干管和排出管组成，作用是将污（废）水迅速安全地排出室外。

3、通气管：使排水管与大气相通的管道，作用是调节排水管内气压，保证排水通畅。

4、清通设备：用于疏通管道，有检查口、清扫口、检查井等。

5、污中提升设备：当建筑物内污水不能自流排到室外时，应设置提升设备，如污水泵。

6、污水局部处理设施：当生活、生产的污废水不允许直接排入城市排水管网或水体时只应设置局部处理设施，有沉淀、过滤、消毒、冷却和生化处理设施等。

二、排水系统的分类：建筑排水系统大致可分为生活污水、生活废水、工业废水、屋面雨水。

生活污（废）水、工业废水、雨水分别设置管道排放，称为分流制；将两类以上合并在同一种管道内排放，称为合流制；采用何种形式应根据水质情况以及地方的不同要求并经过技术经济比较后确定。

三、排水管道、附件和卫生器具1、常用的排水管道有普通排水铸铁管、柔性抗震排水铸铁管和排水upvc管及相应的管箍，三通、四通、异径管接、存水弯和检查口等管件，其中柔性抗震铸铁管用于高层和超高层和有抗震要求地区的建筑物，具有可曲挠性、可伸缩性、密封性好及抗震等性能。

2、排水附件（1）存水弯：其作用是在其内部形成一定高度的水柱（一般为5-10cm），阻止排水管道内的污染气体（臭气）进入室内，有s型存水弯、P形存水弯、瓶形存水弯及带通气装置存水弯、存水盒等形式。

（2）检查口与清扫口：为保持室内排水管道畅通而设置的用于管道疏通的装置，检查口一般装于气管上，清扫口一般装于横管上。

（3）地漏：用于排除地面积水，有普通地漏、高水封地漏、多用地漏、双箅杯式水封地漏，防回流地漏。

建筑给排水第七版第三章答案（1）建筑内部污废水排水系统的基本组成部分有哪些，分为哪几种类型？建筑内部排水系统的基本组成部分有：卫生器具和生产设备的受水器、排水管道、清通设备、通气管道、污废水的提升设备和局部处理构筑物。

分为三种类型：即单立管排水系统、双立管排水系统和三立管排水系统。

（2）排水管系中水封的作用是什么，水封内水量的损失主要有哪几个原因？水封是设在卫生器具排水口下，用来抵抗排水管内气压变化，防止排水管道系统中气体窜入室内的一定高度的水柱，通常用存水弯来实施。

水封内水量的损失主要有3个原因：自虹吸损失、诱导虹吸损失、静态损失。

（3）排水立管中水流状态主要有哪几个阶段？宜选用哪个阶段作为设计的依据？排水立管中水流状态主要经过附壁螺旋流、水膜流和水塞流3个阶段。

宜选用水膜流作为设计的依据。

（4）稳定立管压力，增大通水能力的技术措施有哪些？1）减小立管流速，如每隔一定距离（5~6层），在立管上设置乙字弯消能；改变立管内壁表面的形状。

2）减小水舌阻力系数，设置专用通气管，改变补气方向，使向负压区补充的空气不经过水舌，由通气立管从下补气，或由环形通气管、器具通气管从上补气；改变横支管与立管连接处的构造形式，使用上部特制配件与下部特制配件配套代替三通和弯头。

（5）室内排水管道的布置与敷设应遵循哪些原则？在设计过程中应遵循以下原则进行管道的布置敷设：1）排水畅通，水力条件好；2）使用安全可靠，不影响室内环境卫生；3）施工安装，维护管理方便；4）总管线短，工程造价低；5）占地面积小；6）美观等。

（6） 化粪池有效容积由哪几部分组成？计算简化公式是什么？化粪池有效容积由污水所占容积V 1和污泥所占容积V 2组成。

化粪池有效容积计算公式简化为：()30.48100024N q t V a T m α⋅⎛⎫=+⋅ ⎪⎝⎭ （7）什么叫排水设计秒流量？排水当量的定义？为保证最不利时刻的最大排水量能迅速、安全地排放，某管段的排水设计流量应为该管段的瞬时最大排水流量，又称为排水设计秒流量。
