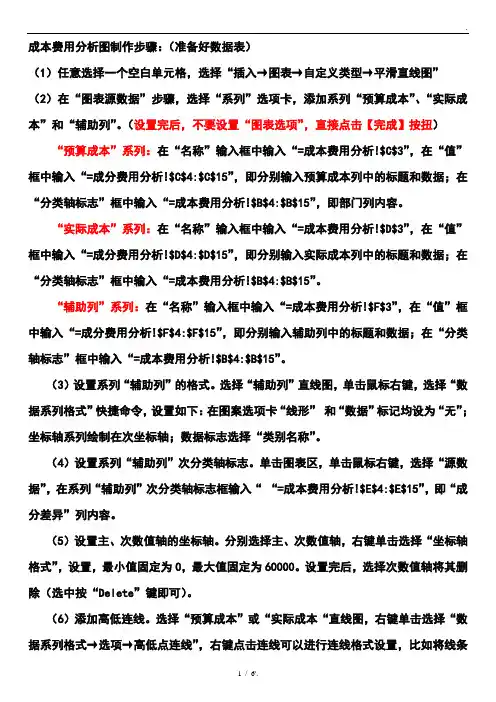

成本费用分析图制作步骤：（准备好数据表）（1）任意选择一个空白单元格，选择“插入→图表→自定义类型→平滑直线图”（2）在“图表源数据”步骤，选择“系列”选项卡，添加系列“预算成本”、“实际成本”和“辅助列”。
（设置完后，不要设置“图表选项”，直接点击【完成】按扭）“预算成本”系列：在“名称”输入框中输入“=成本费用分析!$C$3”，在“值”框中输入“=成分费用分析!$C$4:$C$15”，即分别输入预算成本列中的标题和数据；在“分类轴标志”框中输入“=成本费用分析!$B$4:$B$15”，即部门列内容。
“实际成本”系列：在“名称”输入框中输入“=成本费用分析!$D$3”，在“值”框中输入“=成分费用分析!$D$4:$D$15”，即分别输入实际成本列中的标题和数据；在“分类轴标志”框中输入“=成本费用分析!$B$4:$B$15”。
“辅助列”系列：在“名称”输入框中输入“=成本费用分析!$F$3”，在“值”框中输入“=成分费用分析!$F$4:$F$15”，即分别输入辅助列中的标题和数据；在“分类轴标志”框中输入“=成本费用分析!$B$4:$B$15”。
（3）设置系列“辅助列”的格式。
选择“辅助列”直线图，单击鼠标右键，选择“数据系列格式”快捷命令，设置如下：在图案选项卡“线形”和“数据”标记均设为“无”；坐标轴系列绘制在次坐标轴；数据标志选择“类别名称”。
（4）设置系列“辅助列”次分类轴标志。
单击图表区，单击鼠标右键，选择“源数据”，在系列“辅助列”次分类轴标志框输入““=成本费用分析!$E$4:$E$15”，即“成分差异”列内容。
（5）设置主、次数值轴的坐标轴。
分别选择主、次数值轴，右键单击选择“坐标轴格式”，设置，最小值固定为0，最大值固定为60000。
设置完后，选择次数值轴将其删除（选中按“Delete”键即可）。
（6）添加高低连线。
选择“预算成本”或“实际成本“直线图，右键单击选择“数据系列格式→选项→高低点连线”，右键点击连线可以进行连线格式设置，比如将线条设置为虚线。
