导向墙技术交底

项目名称:弯曲机转轴的位置，作为加工该型号钢架的转轴定位标志，其它各型号的钢架加工同上。

每加工1福钢拱架，为保证各部位尺寸符合设计要求必须用模具校核。

5.2.2连接钢板焊接。

连接钢板焊接必须符合焊接工艺要求，焊缝必须饱满，无漏焊，无焊伤，并且保证钢拱架轴线垂直钢板中心线，这样才能保证构件连接成钢架后整体的密贴和稳固，并能保证钢架各构件段在同一个平面内。

5.2.3钢架的安装。

钢架安装在洞口进行。

安装前首先在测设定位需安装钢架基座处平放钢板或垫木，然后分段进行安装，连接螺栓必须拧紧。

为保证钢架稳定，套拱钢拱架一次性安装完成，用622连接筋焊接连成整体。

5.2.4钢架连接需注意的连接薄弱环节。

本隧道施工遵循新奥法施工原理施工，钢架连接存在上导坑拱部与下导坑边墙钢架之间二次连接，而不是一次连接成一个整体，因此存在连接上的薄弱环节，为此，各部位钢架的准确就位是保证连接质量的首要条件，要重点做好安装过程中的测量工作，这样才能保证各部位钢架的轴线在隧道的同一横断面内，才能保证各结合部位的连接质量。

5.2.5导向管均采用<1>108χ611111］热轧无缝钢管，导向管外插角1-3度，外侧与钢拱架搭接可靠，里侧施工放样采用钢筋加固支撑，导向管共设29根，每根长两米。

5.3模板安装5.3.1内模套拱采用挂模施工，钢拱架、纵向连接筋、导向管安装完成后，开始施作挂内模，模板依靠<:>22钢筋环向固定，模板完成后开始加固内模，支撑采用钢拱架和导管。

5.3.2外模待内模加固完成后，按设计60Clil厚安装外模，为保证混凝土的密实度，首次装模高度不应大于1m,待完成拱脚Im混凝土浇筑后,按照混凝土浇筑时间依次将模板安装。

5,4混凝土浇筑5：4.1我们将配备足够的混凝土自卸罐车，以此保持混凝土衬砌施工的连续性，定型钢模板表面做到平滑，接缝严密不漏浆。

模板在使用前涂刷由业主或监理工程师批准的脱模剂。

模板与支架的强度、刚度及稳定性能够安全地承受所浇筑杜的重力，侧压力及在施工中所产生的各项荷载。

导墙施工安全技术交底一、导墙施工方案导墙是地铁施工中的重要组成部分，其主要作用是为隧道施工提供导向和支撑，防止土方坍塌，确保施工安全。

本工程导墙采用钢筋混凝土结构，设计深度为2.5米，宽度为1米。

导墙施工前，需要进行充分的地质勘查和方案设计，确保导墙的位置、深度和结构符合设计要求。

二、导墙施工安全技术交底1、施工前准备（1）地质勘查：施工前需对施工现场进行地质勘查，了解土质、地下水位等情况，为导墙施工提供科学依据。

（2）方案设计：根据地质勘查结果，进行导墙施工方案设计，确定导墙的结构形式、深度和位置。

（3）人员培训：对参与导墙施工的工人进行安全和技术培训，提高他们的安全意识和操作技能。

2、施工过程安全技术措施（1）开挖：导墙开挖应采用人工开挖，避免对周围土体造成破坏。

同时，应设置排水沟和集水坑，及时排除积水。

（2）钢筋绑扎：导墙钢筋绑扎时应采取防止钢筋移位的措施，确保导墙的稳定性和承载能力。

（3）混凝土浇筑：导墙混凝土浇筑应采用分层浇筑的方法，每层浇筑厚度不宜过大，以免造成模板变形和混凝土开裂。

同时，应采用振捣器振捣密实，确保混凝土质量。

（4）模板拆除：导墙模板拆除时应按照规定的时间和顺序进行，避免模板移位或混凝土开裂。

3、施工后安全技术措施（1）维护与保养：导墙施工完成后，应进行维护和保养，避免外力破坏和自然因素损坏。

（2）安全监测：对已施工完成的导墙进行安全监测，及时发现和处理安全隐患，确保导墙的正常使用和安全运行。

导墙施工安全技术交底一、导墙施工方案导墙是地铁施工中的重要组成部分，其主要作用是为隧道施工提供导向和支撑，防止土方坍塌，确保施工安全。

本工程导墙采用钢筋混凝土结构，设计深度为2.5米，宽度为1米。

导墙施工前，需要进行充分的地质勘查和方案设计，确保导墙的位置、深度和结构符合设计要求。

二、导墙施工安全技术交底1、施工前准备（1）地质勘查：施工前需对施工现场进行地质勘查，了解土质、地下水位等情况，为导墙施工提供科学依据。

市政基础设施工程施工技术交底记录编号：市政施管-10注意：定位标高为底模型钢底标高,不是中线标高4、洞门处掌子面刷坡1洞门处边仰坡开挖支护完成之后,可以进行洞门处掌子面刷坡.2根据技术人员测量放线要求,开挖口为隧道洞口明暗交界处.3洞口刷坡尽量垂直,并要求松散土清除完毕.4刷坡时注意预留核心土,方便以后施工,核心土高度可根据现场实际情况定.5、左右两侧拱脚开挖1按照放线要求,并根据导向墙尺寸,保证两侧拱脚基坑尺寸.2开挖过程中应对核心土进行修整,使核心土外轮廓基本为弧形,方便后期施工.3导向墙拱脚基础一般为扩大基础,并有承载力要求.6、拱脚基础承载力检测1根据图纸要求,对拱脚基础承载力进行检测.2对承载力不符合要求的进行处理.3根据实践经验,可采用几根20工字钢竖向打入土体,并对拱脚扩大基础进行加固等方法处理.7、底层工字钢拼装1底层工字钢采用型号I22的,管棚导拱内设3榀型钢钢架,钢架参照Ⅴ级加强围岩钢架进行加工,两层钢架间以R22纵向筋焊接连接,环向筋间距.2底层工字钢加工尺寸应根据洞口导向墙标高和预留沉降量等方面进行制作.8、底层模板安装1底模板采用5cm 的木模板.木模板均采用段模板.其长度不小于220cm,宽度为30cm.铺木板时要逐一用水平尺校验,确保高差不大于5cm,否则在底模钢轨上焊钢板调整.底模安装外侧铁丝箍实,并铺一层三合板保证外观质量.侧模安装要保证垂直,牢固,禁止出现松动,其内也要放三合板.2导向墙底模安装示意图和效果图如下：底模支撑 型钢木模焊钢板 调平9、墙内工字钢拼装1在底模钢架每隔2m 距离焊高33cm 的支架,具体尺寸见下图,支架材料为Φ22螺纹钢.最后定位预埋钢架I22工字钢.2墙内工字钢安装之前应进行试拼,安装完成后应检查其位置、和垂直度.焊接支架木模底模钢架预埋钢架 底部注：图中单位以cm计10、导向管安装1导向管采用Φ1275mm,2m长的热轧无缝钢管,布管的环向间距40cm,共64根.2布管的时候注意预留仰角,要做到仰角1-3度,钢管是用Φ16的钢筋焊接在工字钢上,钢筋长度80mm.预埋导向管效果图如下：11、侧模安装1侧模采用15mm竹胶板,根据现场情况裁剪出合适尺寸,保证导向墙厚度.2采用拉结钢筋进行加固,拉结钢筋端头直接锚在仰坡面之上.3侧模安装要求在同一竖直面之上.12、顶面模板安装1导向墙顶面模板同底模模板一样,采用5cm厚的木板.2模板端头与仰坡面紧密相连,模板直接应连接紧密.3顶层模板安装过程中应注意预留浇筑孔道.4模板安装完成效果图如右侧13、混凝土浇筑及养护1混凝土标号根据设计图纸要求进行控制.2混凝土浇筑过程中应注意左右两侧对称浇筑,左右高差一般不能超过1m.3浇筑到预留孔处时,及时对孔进行封堵.4浇筑过程要循序渐进,浇筑速度要进行严格控制,防止出现爆模等意外情况.5根据实际情况而定,拱脚两侧基础可以提前进行浇筑,也可以同步浇筑.6导向墙是外露的面子工程,在拆模过程中应把握好时机,保证混凝土不缺棱掉角.7拆模后发现有瑕疵的混凝土面要及时进行装修、修补.8混凝土养生按照要求及时进行覆盖养生,确保混凝土强度.14、导向墙施工质量检验要求1混凝土⑴砼拌和均匀,颜色一致,不得有离析、泌水现象.砼拌和物的塌落度,应在拌和地及浇注地分别检测.⑵混凝土强度：不小于设计强度.⑶混凝土厚度：不小于设计厚度.⑷表面平整度：2mm.2基底承载力：不小于300KPa.。

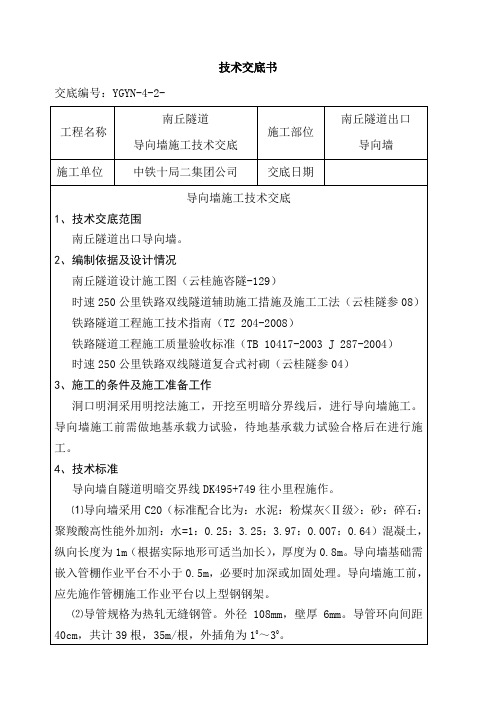

技术交底单工程名称中铁二十一局集团昌赣客专12标接收班组隧道开挖班组交底项目隧道导向墙交底日期交底内容：柚子岭隧道浅埋段大里程洞口长管棚导向墙施工技术交底如下：一、工作准备施工机具：挖掘机、锯木机、振捣棒、喷浆机、管棚钻机、空压机、管钳、撬棍、风镐、切割机。

二、作业条件洞口仰坡截水天沟、临时边仰坡等施工完毕，满足安全要求。

三、导向墙设计1.导向墙尺寸本隧道出口部分施工时，由于洞口地处Ⅴ级围岩地区，岩层破碎，预留变形量加大到20cm。

加大后导向墙尺寸如图1所示。

图1：大里程洞口长管棚导向墙正面布置图（单位：mm）2.导向墙采用C20混凝土，厚1m ，纵向长度为3m ，导向墙底部环向长度为19.74m ，导向墙内设2榀I18轻型工字钢架，每榀钢架间距为250cm ，钢架外缘安设Φ140mm 、长3m 的导向钢管，钢管与钢架焊接连接；钢架各单元由连接板焊接成型，单元间由螺栓连接。

接头处焊缝高度：腹板mm h f 9=，翼缘mm h f 12=。

详见图2、3。

3.长管棚① 钢管规格：热轧无缝钢管及钢花管，长度21m ，用每节长4~6m 热轧无缝钢管（Φ108，壁厚6mm ）以丝扣连接成型。

② 长管棚环向间距40cm(必要时可设为30cm)。

见图 3 图2 ：导向墙中心纵剖面示意图（单位mm ）图3 ：导向管、支撑钢架布置图(单位:mm)③ 钢花管上钻注浆孔，孔径10~16mm ，孔间距11cm ，梅花型布置，尾部留1.1m 不钻孔的止浆段。

④ 外插角度1°~3°，具体可根据实际情况做适当调整。

⑤ 钢管施工误差：径向≤20cm ，相邻钢管之间环向间距≤5cm 。

⑥ 注浆材料为水泥浆液。

⑦ 图1编号中，单号为钢花管，双号为钢管，施工时先打设钢花管并注浆，然后再打设钢管。

四、搭设模板1、施作导向墙需搭设厚5cm 的木模板，模板与模板之间应连接圆顺，模板由5榀I22b 轻型工字钢架支承，间距600mm,其底部基础为C20混凝土，施作钢架基础时，由于钢架基础施工侵占二次衬砌限界，所以钢架基础施作时，必须采取隔离措施，以便导向墙施工完毕后拆除。

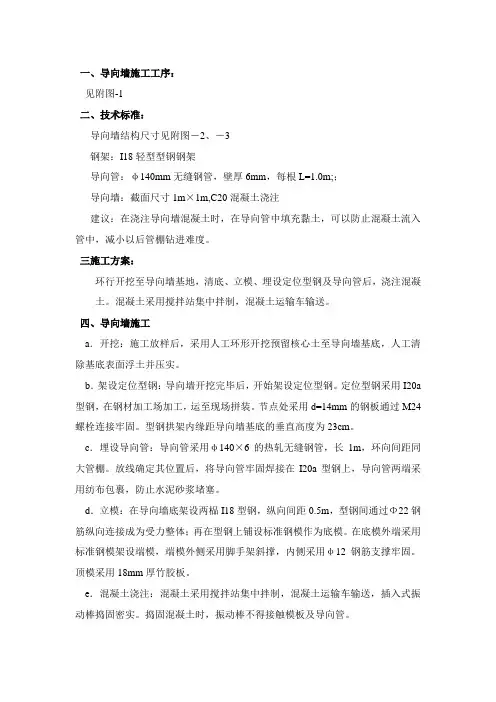

一、导向墙施工工序：见附图-1二、技术标准：导向墙结构尺寸见附图－2、－3钢架：I18轻型型钢钢架导向管：φ140mm无缝钢管，壁厚6mm，每根L=1.0m;；导向墙：截面尺寸1m×1m,C20混凝土浇注建议：在浇注导向墙混凝土时，在导向管中填充黏土，可以防止混凝土流入管中，减小以后管棚钻进难度。

三施工方案：环行开挖至导向墙基地，清底、立模、埋设定位型钢及导向管后，浇注混凝土。

混凝土采用搅拌站集中拌制，混凝土运输车输送。

四、导向墙施工a．开挖：施工放样后，采用人工环形开挖预留核心土至导向墙基底，人工清除基底表面浮土并压实。

b．架设定位型钢：导向墙开挖完毕后，开始架设定位型钢。

定位型钢采用I20a 型钢，在钢材加工场加工，运至现场拼装。

节点处采用d=14mm的钢板通过M24螺栓连接牢固。

型钢拱架内缘距导向墙基底的垂直高度为23cm。

c．埋设导向管：导向管采用φ140×6的热轧无缝钢管，长1m，环向间距同大管棚。

放线确定其位置后，将导向管牢固焊接在I20a型钢上，导向管两端采用纺布包裹，防止水泥砂浆堵塞。

d．立模：在导向墙底架设两榀I18型钢，纵向间距0.5m，型钢间通过Φ22钢筋纵向连接成为受力整体；再在型钢上铺设标准钢模作为底模。

在底模外端采用标准钢模架设端模，端模外侧采用脚手架斜撑，内侧采用φ12钢筋支撑牢固。

顶模采用18mm厚竹胶板。

e．混凝土浇注：混凝土采用搅拌站集中拌制，混凝土运输车输送，插入式振动棒捣固密实。

捣固混凝土时，振动棒不得接触模板及导向管。

f．养护拆模：混凝土浇注后，常温下洒水养护不得少于7天。

五、施工中应该注意的安全、质量和环保事项：A：安全：1.开挖施工平台时候，作业人员必须佩戴安全帽2.开挖完成之后，应该及时锚喷封闭整个工作面，以加强工作面的稳定性，防止塌方B：质量：1.架立支撑钢架前，可在钢架底部用C20混凝土做一条形基础，以防止日后下沉过大而影响管棚钻进角度2.在焊接导向管时，必须做到每一根管的角度和抬高量都经过测量确认3.浇注混凝土时，泵送管不能接触导向管，以防在外力冲击下，导向钢管产生变形和位移。

一、工程名称：____________________二、交底日期：____________________三、施工单位：____________________四、分项工程名称：导向墙施工五、交底提要：为确保导向墙施工过程中的安全，特制定本安全技术交底书，要求全体施工人员认真阅读并严格执行。

六、施工图纸、施工方法、质量要求：1. 施工图纸：依据《____________________》图纸进行施工，确保施工尺寸及位置准确。

2. 施工方法：采用分层浇筑、分段施工的方法，确保导向墙质量。

3. 质量要求：导向墙混凝土强度等级不低于C30，表面平整，无裂缝、蜂窝、麻面等缺陷。

七、职业健康安全、环境技术措施：1. 施工人员必须持证上岗，熟悉相关操作规程和安全知识。

2. 施工现场应设置安全警示标志，明确安全通道、消防设施等位置。

3. 严格遵守以下安全措施：（1）施工人员进入施工现场必须佩戴安全帽，系好安全带，高空作业人员必须系好安全带。

（2）严禁酒后作业、违章作业，严禁在施工现场吸烟、使用明火。

（3）施工机械、设备必须定期检查、维护，确保其安全可靠。

（4）施工现场用电必须符合相关安全规定，非专业人员不得擅自接电。

（5）施工现场应设置排水设施，确保施工过程中排水畅通。

4. 环境保护措施：（1）施工过程中产生的废水、废渣应集中处理，不得随意排放。

（2）施工过程中产生的噪声、粉尘应采取有效措施控制，减少对周边环境的影响。

八、施工准备：1. 施工前，应组织施工人员进行安全技术交底，确保施工人员了解并掌握安全操作规程。

2. 施工现场应设置必要的施工设施，如模板、钢筋、混凝土等。

3. 施工前，应对施工现场进行清理，确保施工环境安全、整洁。

九、施工过程控制：1. 施工过程中，应严格按照施工图纸、施工方法进行施工，确保工程质量。

2. 施工过程中，应加强施工现场安全管理，及时发现并消除安全隐患。

3. 施工过程中，应定期检查施工人员的安全防护措施，确保其符合安全要求。

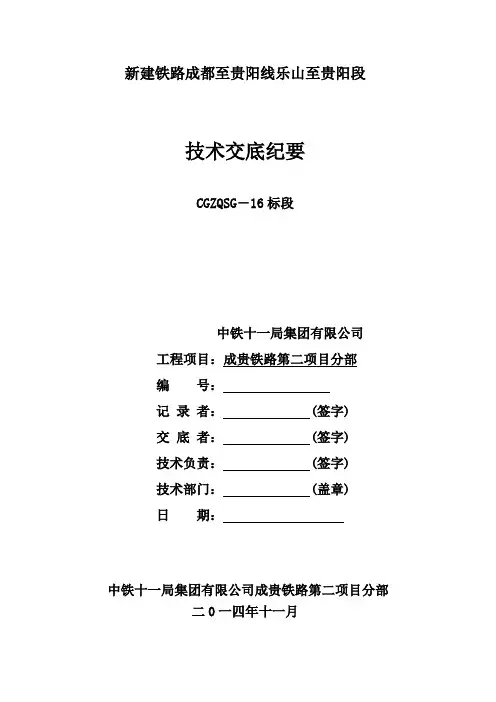

新建铁路成都至贵阳线乐山至贵阳段
