数码管动态显示c程序

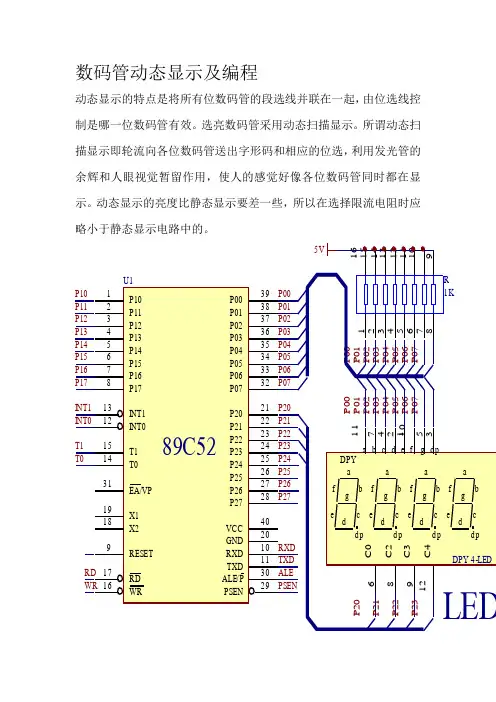

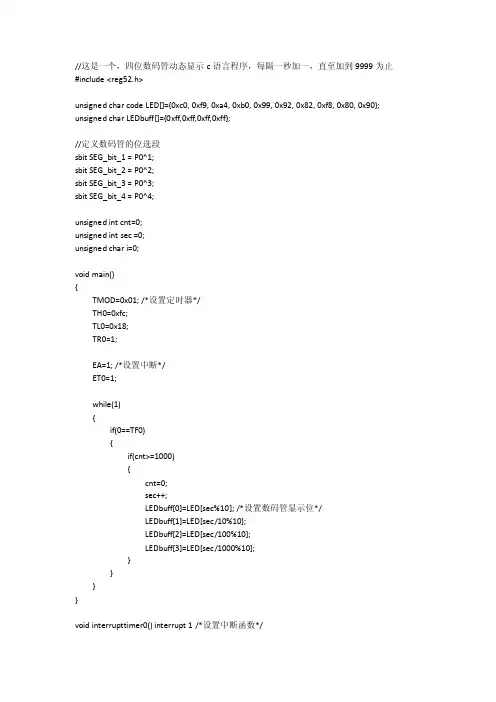

//这是一个，四位数码管动态显示c语言程序，每隔一秒加一，直至加到9999为止#include <reg52.h>unsigned char code LED[]={0xc0, 0xf9, 0xa4, 0xb0, 0x99, 0x92, 0x82, 0xf8, 0x80, 0x90}; unsigned char LEDbuff[]={0xff,0xff,0xff,0xff};//定义数码管的位选段sbit SEG_bit_1 = P0^1;sbit SEG_bit_2 = P0^2;sbit SEG_bit_3 = P0^3;sbit SEG_bit_4 = P0^4;unsigned int cnt=0;unsigned int sec =0;unsigned char i=0;void main(){TMOD=0x01; /*设置定时器*/TH0=0xfc;TL0=0x18;TR0=1;EA=1; /*设置中断*/ET0=1;while(1){if(0==TF0){if(cnt>=1000){cnt=0;sec++;LEDbuff[0]=LED[sec%10]; /*设置数码管显示位*/LEDbuff[1]=LED[sec/10%10];LEDbuff[2]=LED[sec/100%10];LEDbuff[3]=LED[sec/1000%10];}}}}void interrupttimer0() interrupt 1 /*设置中断函数*/{TH0=0xfc;TL0=0x18;cnt++;P1=0xff;switch(i){case 0: SEG_bit_1 = 1;SEG_bit_4 = 0;P1=LEDbuff[0];i++;break;case 1: SEG_bit_4 = 1;SEG_bit_3 = 0;P1=LEDbuff[1];i++;break;case 2: SEG_bit_3 = 1;SEG_bit_2 = 0;P1=LEDbuff[2];i++;break;case 3: SEG_bit_2 = 1;SEG_bit_1 = 0;P1=LEDbuff[3];i=0;break;default:break;}}教你如何用WORD文档(2012-06-27 192246)转载▼标签：杂谈1. 问：WORD 里边怎样设置每页不同的页眉？如何使不同的章节显示的页眉不同？答：分节，每节可以设置不同的页眉。

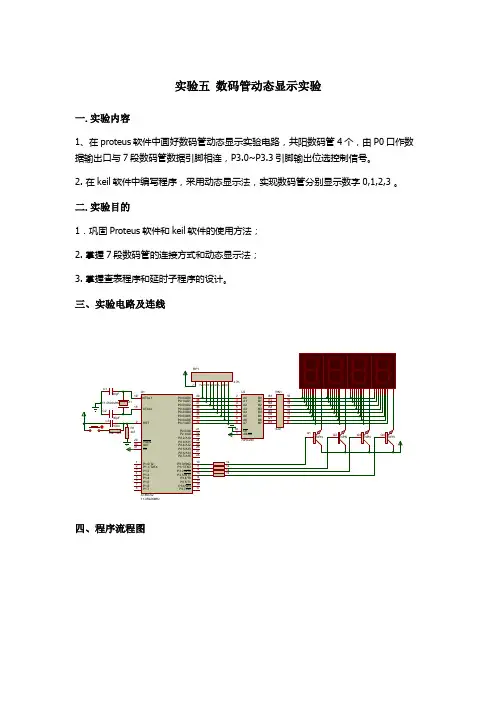

数码管动态显示实验一、实验要求1.在Proteus软件中画好51单片机最小核心电路，包括复位电路和晶振电路2.在电路中增加四个7段数码管(共阳/共阴自选),将P1口作数据输出口与7段数码管数据引脚相连，P2.0~P2.3引脚输出选控制信号3.在Keil软件中编写程序,采用动态显示法,实现数码管显示变量unsigned intshow_value的值（show_value的值范围为0000~9999），即把show_value的千百十个位的值用数码管显示出来。

二、实验目的1.巩固Proteus软件和Keil软件的使用方法2.学习端口输入输出的高级应用3.掌握7段数码管的连接方式和动态显示法4.掌握查表程序和延时等子程序的设计三．实验说明（条理清晰，含程序的一些功能分析计算）如下图（五）所示，由P1口将要显示的数字输给七段数码管；再由P2第四位输给数码管的公共端，作为扫描输入信号；用外部中断P3.2和P3.3分别接PB1与PB2，实现数字的增减。

所要实现的功能是，开始运行电路功能图时，四个数码管分别显示0000，按下PB1增1，直到9999回到0000，相反按下PB2减1，直到0000回到9999。

在算相关数据时，由于要显示个十百千的不同数字，要调用disp函数，disp[0]=show/1000; //显示千位的值 disp[1]=show%1000/100; //显示百位的值disp[2]=show%100/10; //显示十位的值 disp[3]=show%10; //显示个位的值本实验需要用到IE寄存器与TCON寄存器。

四、硬件原理图及程序设计（一）硬件原理图设计图（五）开始运行proteus，四个数码管显示0000，按下PB1数码管增1，按下PB2数码管减1。

（二）程序流程图设计三）程序设源代码#include<reg51.h> //定义8051寄存器头文件#define SEG7P P1 // 定义数码管输入信号接P1 #define SCANP P2 //定义数码管扫描信号接P2 char code TAB[10]={0xc0, 0xf9, 0xa4, 0xb0, 0x99, //数字0~4 0x92, 0x83, 0xf8, 0x80, 0x98 };//数字5~~9 char disp[4]={0,0,0,0}; //显示数组void delay_ms(int x); //声明延迟函数char scan[4]={0xfe,0xfd,0xfb,0xf7}; //声明输入扫描信号char i,j; //声明变量void display(); //显示数组diso的内容int show=0000; //定义初始值void get_disp(); //声明返回diap main() //主程序开始{IE=0X85; //开IE寄存器，允许INT0和INT1中断TCON=0X05; //开INT0，INT1while(1) //无穷循环{get_disp();display();}void delay_ms(int x) //声明延迟函数{ int i,j; //定义变量for (i=0;i<x;i++) //开始计数，计数x次for (j=0;j<120;j++); //计数120次，延迟1ms }void display() //声明显示函数{for(i=0;i<4;i++) //开始计数，计数4次{ j=disp[3-i]; //diap的值附到变量j SCANP=scan[i]; //显示扫描信号SEG7P=TAB[j]; //显示数字到数码管delay_ms(4); //延迟4ms}}void INT0_ISR(void) interrupt 0 //INT0中断子程序开始 {if(show<9999) //如果显示数值小于9999show++; //显示数值自增1else show=0; //否则显示数值0}void_INT1_ISR(void) interrupt 2 //INT1中断子程序开始{if(show>0) //如果显示数值大于0show--; //显示数值自减1else show=9999; //否则显示数值9999}void get_disp (){disp[0]=show/1000; //显示千位的值disp[1]=show%1000/100; //显示百位的值disp[2]=show%100/10; //显示十位的disp[3]=show%10; //显示个位的值}五．实验总结实验过程中遇到的问题及解决方法、体会问题1：运行电路原理图时，数码管都不亮。

标题：C语言实现数码管显示多位数字的程序一、引言在嵌入式系统中，数码管是一种常见的数字显示设备，常用于显示温度、湿度、时间等信息。

本文将介绍如何使用C语言编写程序，实现数码管显示多位数字的功能。

二、基本原理数码管是由许多LED灯组成的，每一个LED代表一个数字或者一个字母。

常见的数码管有共阴极数码管和共阳极数码管两种。

在本文中，我们以共阴极数码管为例进行讲解。

1. 共阴极数码管共阴极数码管的基本构造是共阴极和若干个LED管组成的显示器。

共阴极数码管的特点是：所有LED管的阴极是公用的，阳极分别接到每一位数字的引脚上。

通过控制每个数字管的阳极输入信号，可以实现控制数码管显示不同的数字和字符。

2. 显示多位数字要实现显示多位数字，首先需要确定每一个数码管的数据输入引脚，根据接线原理将对应的引脚连接到单片机的IO口。

然后通过C语言编写程序，控制每个数码管显示对应的数字。

三、C语言实现多位数字显示程序示例下面以8051单片机为例，展示一个简单的C语言程序，实现数码管显示多位数字的功能。

```c#include <reg52.h>// 定义控制数码管的引脚sbit DIG1 = P1^0;sbit DIG2 = P1^1;sbit DIG3 = P1^2;sbit DIG4 = P1^3;// 定义数码管显示的数字unsigned char code smgduan[16]={0x3f, //00x06, //10x5b, //20x4f, //30x66, //40x6d, //50x7d, //60x07, //70x7f, //80x6f, //90x77, //A0x7c, //B0x39, //C0x5e, //D0x79, //E0x71 //F};// 数码管扫描函数void display(unsigned char *dat) {DIG1 = 0;P0 = dat[0];DIG1 = 1;DIG2 = 0;P0 = dat[1];DIG2 = 1;DIG3 = 0;P0 = dat[2];DIG3 = 1;DIG4 = 0;P0 = dat[3];DIG4 = 1;}void main(){while(1){unsigned char num[4] = {0, 1, 2, 3}; // 要显示的数字数组 display(smgduan[num[3]]);delay(1);display(smgduan[num[2]]);delay(1);display(smgduan[num[1]]);delay(1);display(smgduan[num[0]]);delay(1);}}```在上述示例中，我们先定义了数码管的引脚和显示的数字所对应的编码。

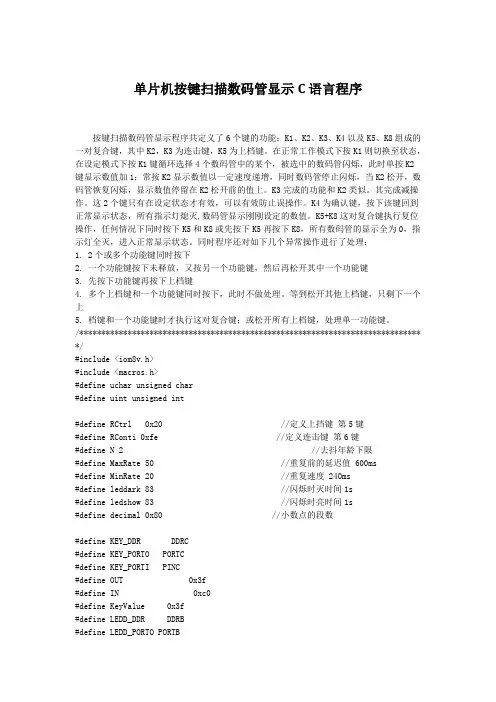

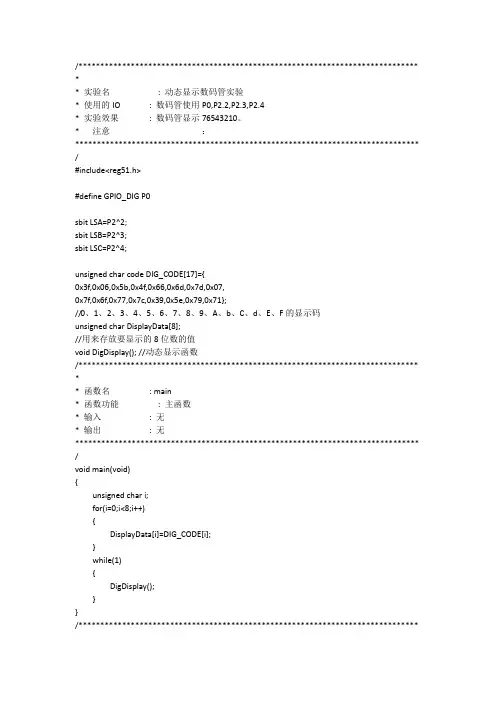

/****************************************************************************** ** 实验名: 动态显示数码管实验* 使用的IO : 数码管使用P0,P2.2,P2.3,P2.4* 实验效果: 数码管显示76543210。

* 注意：******************************************************************************* /#include<reg51.h>#define GPIO_DIG P0sbit LSA=P2^2;sbit LSB=P2^3;sbit LSC=P2^4;unsigned char code DIG_CODE[17]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71};//0、1、2、3、4、5、6、7、8、9、A、b、C、d、E、F的显示码unsigned char DisplayData[8];//用来存放要显示的8位数的值void DigDisplay(); //动态显示函数/****************************************************************************** ** 函数名: main* 函数功能: 主函数* 输入: 无* 输出: 无******************************************************************************* /void main(void){unsigned char i;for(i=0;i<8;i++){DisplayData[i]=DIG_CODE[i];}while(1){DigDisplay();}}/******************************************************************************** 函数名: DigDisplay* 函数功能: 使用数码管显示* 输入: 无* 输出: 无******************************************************************************* /void DigDisplay(){unsigned char i;unsigned int j;for(i=0;i<8;i++){switch(i) //位选，选择点亮的数码管，{case(0):LSA=0;LSB=0;LSC=0; break;//显示第0位case(1):LSA=1;LSB=0;LSC=0; break;//显示第1位case(2):LSA=0;LSB=1;LSC=0; break;//显示第2位case(3):LSA=1;LSB=1;LSC=0; break;//显示第3位case(4):LSA=0;LSB=0;LSC=1; break;//显示第4位case(5):LSA=1;LSB=0;LSC=1; break;//显示第5位case(6):LSA=0;LSB=1;LSC=1; break;//显示第6位case(7):LSA=1;LSB=1;LSC=1; break;//显示第7位}GPIO_DIG=DisplayData[i];//发送段码j=10; //扫描间隔时间设定while(j--);GPIO_DIG=0x00;//消隐}}。
