并口初级板说明书1、标准配置：学习板一块、并口下载线一根、光盘一张、usb线一根可选配：（1）162A液晶模块，可同时显示2×17个字符。

18元/块。

（2）RS232串口连接线，通过此线连接电脑串口，可与电脑通讯。

6元/条。

（3）9V1A开关电源。

2、注意硬件连接顺序（因为并口不能热插热拔，即不能带电拔插）：上电连接步骤（1）先连接并口连接线。

（2）再连接usb线。

断开连接步骤（3）先拔去USB线（4）再拔去并口连接线3、学习板接口图如下：对主要接口的说明：（1）单片机程序下载接口：此接口连接下载连接线，电脑通过此口将目标程序下载到单片机A T89S51/A T89S52 。

（2）RS232串行接口：单片机通过此接口与电脑RS232接口连接，这样学习板与电脑就可以通讯了。

另外，也可以通过此接口下载程序到stc89c51单片机。

附：本网店上卖的串口型的学习板配的就是STC89C51单片机的。

（3）Usb接口：此通过此usb接口与电脑连接，为学习板提供5V电源。

（4）外接电源接口：如果想要学习板不连接电脑而独立工作，就要通过这个接口给学习板供电了。

（5）液晶接口：如果您选配了液晶模块，把液晶插上去就可以用了。

4、硬件连接图：5、通过此学习板可以学习：单片机io口控制、定时器计数器、外部中断、串口通讯、独立键盘、扫描键盘、数码管显示、iic总线读写等6、随光盘配备了18个例子程序，程序用c语言编写。

每个程序都有一定的代表性。

用medwin或KEIL软件打开程序，在程序的头部会看到这个程序的功能说明。

7、程序下载软件安装：（1）安装并口下载软件：打开光盘“【精创科技】51学习板资料\软件\并口下载软件\SLISP下载软件”文件夹，运行“SLISP_V1520_PNP.exe”文件，运行界面如下：（2）选择“我同意该许可协议的条款”点击“下一步”按钮：（3）点击“下一步”（4）点击“下一步”（5）点击“下一步”（6）点击“下一步”（7）点击“完成”，软件安装完毕。

并口卡使用说明产品样图一、板卡特色1、电源具有防反功能，使得不会因接错电源方向而烧坏。

2、输入、输出全部采用光耦隔离，最大程度上保护你的电脑，也隔离干扰，让您的设备工作更稳定。

3、步进电机脉冲方向信号采用6N137高速光耦，保证在苛刻的工作频率下波形完整，不失步！4、加入DC-DC隔离电源，隔离更彻底，实现完全电气隔离！5、集成了手控器接口，方便脱机控制；兼容维宏卡接口，使用不同的控制方法时，操作更简单，仅需换一个接口即可，无需拆卡拆线等麻烦操作！6、更合理的接线端子设计，接线更简单。

7、做出了输出扩展端口，方便你工作时的端口选择。

二、板上接口介绍：1、25针并口接头2、手控器接头3、维宏卡接头4、限位开关及其他输入接头5、五路步进电机输出接头6、主轴继电器输出接头7、24V电源接头三、详细接线介绍：1、并口卡与驱动连线：可以采用共阴或共阳接法，配合我们的步进电机驱动器，接线方法可参照我们的步进电机驱动器接线方法，5路相同：（1）共阳极接法：分别将驱动CP+，U/D+，EN+连接到并口卡的5V电源上（V-X），驱动CP-接并口卡CP，驱动DIR-接并口卡DIR,EN-接并口卡EN。

（2）共阴极接法：分别将驱动CP-，U/D-，EN-连接到并口卡的5V电源地上（GND），驱动CP+接并口卡CP，驱动DIR+接并口卡DIR,EN+接并口卡EN。

注：EN端可不接，EN有效时电机转子处于自由状态（脱机状态），这时可以手动转动电机转轴，做适合您的调节。

手动调节完成后，再将EN设为无效状态，以继续自动控制。

2、五路输入端接法：用户可外接限位开关，急停信号等！需外接电源，将开关接在电源地与输入点之间，开关按下或限位开关触发，将输入信号与地导通，内部触发接收到的输入信号，并通过并口传至电脑。

内部连线图3、继电器输出接线方法：板卡将继电器的公共COM端与常开常闭端都引出，用户可根据自己需要接入！4、控制接口：本板卡集成了手控设备，PC并口设备，维宏运动控制卡三种接入，接头分别是15针并口母头（手控、维宏），25并口公头（电脑MACH软件）。

并口控制说明✧控制设置：✓第一步：设置BIOS。

开机时，根据屏幕提示按F2键（有些设备按DEL、ESC、F1、F10、F12键）进入BIOS设置。

激活启用并口。

并口工作模式。

控制软件使用EPP（Enhanced Parallel Port增强并行接口）和ECP（Extended Capabilities Port扩展功能并行接口）模式。

并口基地址。

分别为278、378、3BC。

退出并保存更改。

并口设置，会因为BIOS的不同而出现在不同位置，但设置方式相同。

第二步：设置控制软件并口的端口地址。

鼠标右键单击"桌面"上"我的电脑"图标出现如下快捷菜单。

选择"属性"出现如下窗口。

选择"硬件"单击"设备管理器"出现如下窗口。

展开，鼠标右键单击出现如下快捷菜单。

选择"属性"出现如下窗口。

设置控制软件的"系统参数"的"LPT参数"的"端口基址"和上图打印机端口基址一致。

第三步：制作连接电缆计算机DB25并行接口插座，输出端口为CMOS电路，输出电压≥3.6V（高电平1）或≤0.1V（低电平0）。

电机控制信号（D0-D7）：控制软件支持四轴联动，目前仅提供X和Y轴控制信号。

输入开关信号（S3-S7）：用于输入信号。

输出控制信号（C0-C3）：用于输出控制信号。

地线（G0-G7）：一般是用来完善电路的。

焊接电缆：计算机后面板上的为DB25孔式并行接口插座（母头）。

连接到计算机后面板上的DB25孔式并行接口插座的DB-25针型插座（公头），且背面带焊接头（见下图）。

按照上面提供的信号类型，引出信号，并连接到相应设备。

如果电缆线长度不够，可以使用LPT并口延长线。

如下图：第四步：控制设备如果并口存在，且参数设置正确，并接好连接线后，便可以对设备实施控制。

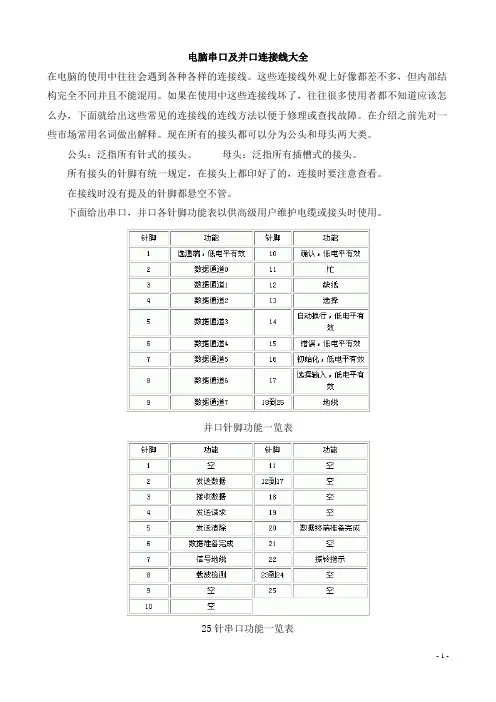

电脑串口及并口连接线大全在电脑的使用中往往会遇到各种各样的连接线。

这些连接线外观上好像都差不多，但内部结构完全不同并且不能混用。

如果在使用中这些连接线坏了，往往很多使用者都不知道应该怎么办，下面就给出这些常见的连接线的连线方法以便于修理或查找故障。

在介绍之前先对一些市场常用名词做出解释。

现在所有的接头都可以分为公头和母头两大类。

公头：泛指所有针式的接头。

母头：泛指所有插槽式的接头。

所有接头的针脚有统一规定，在接头上都印好了的，连接时要注意查看。

在接线时没有提及的针脚都悬空不管。

下面给出串口，并口各针脚功能表以供高级用户维护电缆或接头时使用。

并口针脚功能一览表25针串口功能一览表9针串口功能一览表联机线的连接方法联机线主要用于直接把两台电脑连接，分为串口（com1,com2）联机线和并口（lpt1）联机线。

比较早一点的AT架构的电脑的串口有为9针，和25针两种，现在的ATX架构的电脑两个串口全部是9针。

打印机的接口也是25针的但功能、外观上与AT架构的25针串口不一样。

于是联机线就分为4种（9针对9针串口联机线，9针对25针串口联机线，25针对25针串口联机线，25针对25针并口联机线）其中3种串口连接，一种并口连接。

并口联机线和串口联机线最大的差别就是速度，前者明显快于后者。

这些直接电缆连接线的两个头完全相同可以互换的连线方法如下表:首先我们必须准备2个连接头，以及大约1.5米的联机线，联机线应该选用带屏蔽的多芯线，把多余未用的芯全部接在接头的金属壳（地线）作为屏蔽用。

串口连机线一览表并口联机线一览表打印机连接线的现在使用的打印机连接线端口是25针公头的，和并口联机线使用的接头针脚数一样，但打印机连接线的两个头是不一样的,分别接电脑和打印机不能互换。

首先准备一个25针接头，和一个36线打印口接头。

并且先将25针接头的18-25针脚连接在一起。

把36线打印口接头的19-30脚连接在一起。

然后使用一根芯把这两组连接在一起。

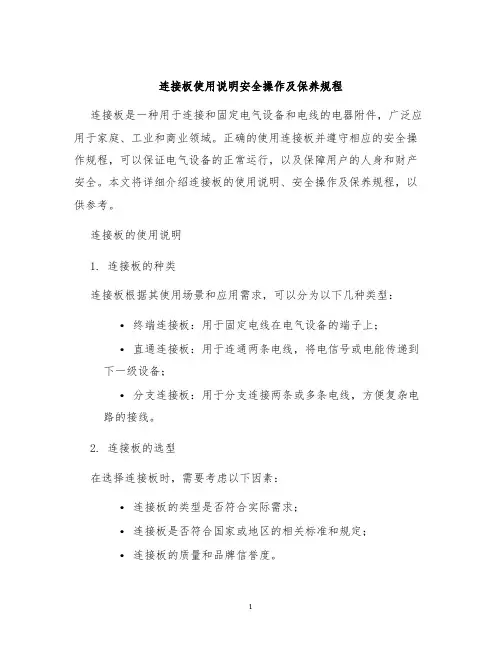

连接板使用说明安全操作及保养规程连接板是一种用于连接和固定电气设备和电线的电器附件，广泛应用于家庭、工业和商业领域。

正确的使用连接板并遵守相应的安全操作规程，可以保证电气设备的正常运行，以及保障用户的人身和财产安全。

本文将详细介绍连接板的使用说明、安全操作及保养规程，以供参考。

连接板的使用说明1. 连接板的种类连接板根据其使用场景和应用需求，可以分为以下几种类型：•终端连接板：用于固定电线在电气设备的端子上；•直通连接板：用于连通两条电线，将电信号或电能传递到下一级设备；•分支连接板：用于分支连接两条或多条电线，方便复杂电路的接线。

2. 连接板的选型在选择连接板时，需要考虑以下因素：•连接板的类型是否符合实际需求；•连接板是否符合国家或地区的相关标准和规定；•连接板的质量和品牌信誉度。

3. 连接板的安装设置连接板在安装前，需要考虑以下因素：•连接板的电压等级、接口形状、规格尺寸是否与电气设备匹配；•连接板的电线孔是否符合电线的直径和材质要求；•连接板的安装位置是否符合电气设备的要求。

连接板安装时需要采取以下步骤：•先将连接板安装在电气设备上，并固定好连接板；•将电线插入连接板的电线孔中，并用螺钉或其他连接工具将电线固定在连接板上；•最后，检查连接板和电线的连接状态，确认电线是否牢固和接触良好。

4. 连接板的使用注意事项在连接板的使用过程中，需要注意以下问题：•不能超载使用连接板，否则会导致电气设备过热、烧毁等情况；•不能在带电状态下拆卸连接板或移动连线，否则会导致电击或火灾等危险事件；•不能让连接板长时间处于潮湿、震动或腐蚀等环境，否则会影响连接板的使用寿命和安全性能。

连接板的安全操作连接板使用时需要遵循以下安全操作规程，以保证用户的人身和财产安全：1. 避免超载连接板的额定电流和电压要与电气设备匹配，不要超过连接板的负载容量。

否则，在长时间使用过程中，连接板会发热过大，增加电线老化或烧断的风险。

PC并口1. PC并口定义PC并口管脚线序如图10-1所示：图10-1 PC并口管脚线序PC并口管脚定义如表10-1所示：表10-1 PC并口管脚定义2 PC并口的寄存器PC上的程序通过访问并口的I/O端口寄存器来访问、控制并口的管脚信号，这些端口包括数据端口、状态端口和控制端口，其中每个端口都有自己的端口号，相当于它们的地址。
