CYUSB3014开发板-用户手册(硬件)

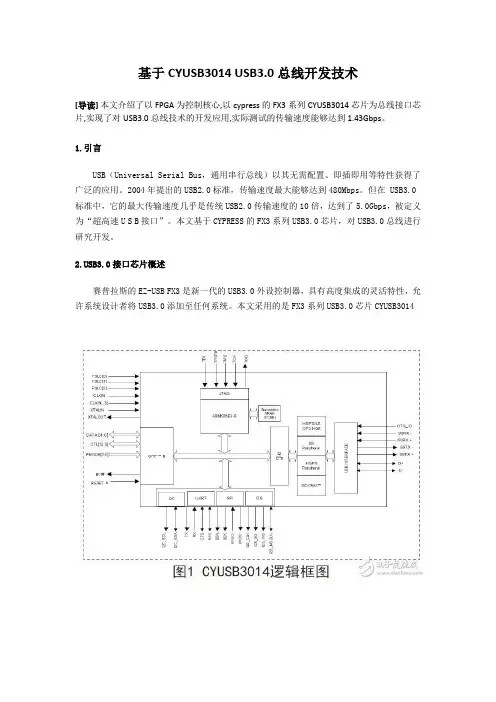

基于CYUSB3014 USB3.0总线开发技术[导读]本文介绍了以FPGA为控制核心,以cypress的FX3系列CYUSB3014芯片为总线接口芯片,实现了对USB3.0总线技术的开发应用,实际测试的传输速度能够达到1.43Gbps。

1.引言USB（Universal Serial Bus，通用串行总线）以其无需配置、即插即用等特性获得了广泛的应用。

2004年提出的USB2.0标准，传输速度最大能够达到480Mbps。

但在 USB3.0标准中，它的最大传输速度几乎是传统USB2.0传输速度的10倍，达到了5.0Gbps，被定义为“超高速U S B接口”。

本文基于CYPRESS的FX3系列USB3.0芯片，对USB3.0总线进行研究开发。

B3.0接口芯片概述赛普拉斯的EZ-USB FX3是新一代的USB3.0外设控制器，具有高度集成的灵活特性，允许系统设计者将USB3.0添加至任何系统。

本文采用的是FX3系列USB3.0芯片CYUSB3014FX3是完全兼容USB3.0 V1.0和USB2.0规范的，集成的USB2.0 OTG控制器允许芯片作为主从设备使用。

另外，它还支持一些常用的外设接口，如SPI，I2C，UART和I2S可以与外部设备进行通信。

FX3具有一个可进行完全配置的并行通用可编程接口GPIF II，它可以与任何处理器、ASIC或是FPGA连接。

它可以轻松无缝地连接至多种常用接口，比如异步SRAM、异步和同步地址数据复用式接口、并行 ATA等等。

EZ-USB FX3集成了USB3.0和USB2.0物理层（PHY）以及32位ARM926EJ-S微处理器，具有强大的数据处理能力，并可用于构建定制应用。

3.系统整体设计本系统设计主要由软件部分和硬件部分组成。

软件部分主要包括三大部分：PC机应用程序、FX3固件程序FPGA程序。

硬件部分主要由FPGA、USB3.0芯片和DDR2组成，硬件的系统框图如图2所示。

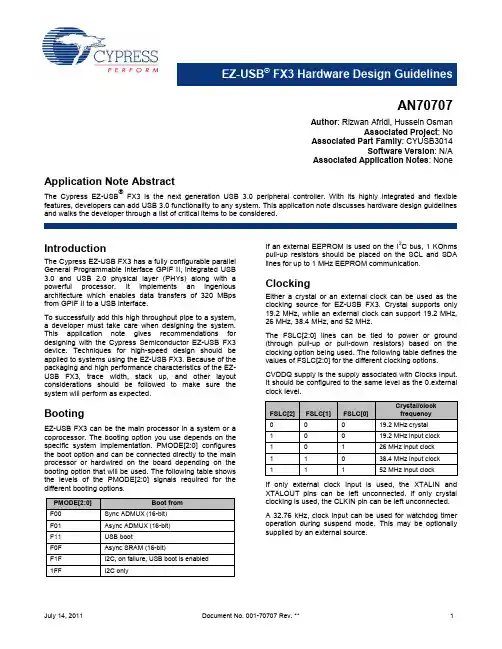

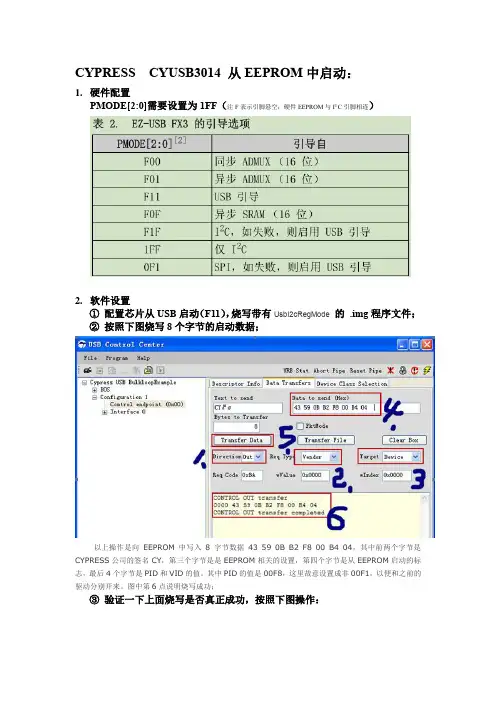

CYPRESS CYUSB3014 从EEPROM中启动：1.硬件配置PMODE[2:0]需要设置为1FF（注F表示引脚悬空；硬件EEPROM与I²C引脚相连）2.软件设置①配置芯片从USB启动（F11），烧写带有UsbI2cRegMode的.img程序文件；②按照下图烧写8个字节的启动数据；以上操作是向EEPROM中写入8字节数据43 59 0B B2 F8 00 B4 04，其中前两个字节是CYPRESS公司的签名CY，第三个字节是是EEPROM相关的设置，第四个字节是从EEPROM启动的标志，最后4个字节是PID和VID的值。

其中PID的值是00F8，这里故意设置成非00F1，以便和之前的驱动分别开来。

图中第6点说明烧写成功；③验证一下上面烧写是否真正成功，按照下图操作：上图中第3，说明从EEPROM中读出的8个字节，正是前一个过程烧写进去的8个字节，烧写成功；④拔掉USB线，将硬件启动模式设置为从EEPROM启动（1FF或F1F）；⑤出现下图画面，说明USB芯片已经从EEPROM启动了，由于PID=0081，是新设备，因此需要安装驱动程序。

3.软件编写①Initialize the I2C interface for the EEPROM of page size 64 bytes.→status = CyFxI2cInit (CY_FX_USBI2C_I2C_PAGE_SIZE);②Start the USB functionality.打开USB的功能→status = CyU3PUsbStart();③④⑤→4.I2C 接口采用VIO5 供电，该电压独立于其他串行外设。

这样，I2C接口可以灵活地在不相同的电压下工作，这个不同于其他串行接口。

I2C控制器所支持的总线频率为100 kHz、400kHz和1MHz。

当VIO5为1.2V时，支持的最大工作频率为100kHz。

当VIO5 为1.8 V、2.5 V或3.3 V时，支持的工作频率为400 kHz和1MHz。

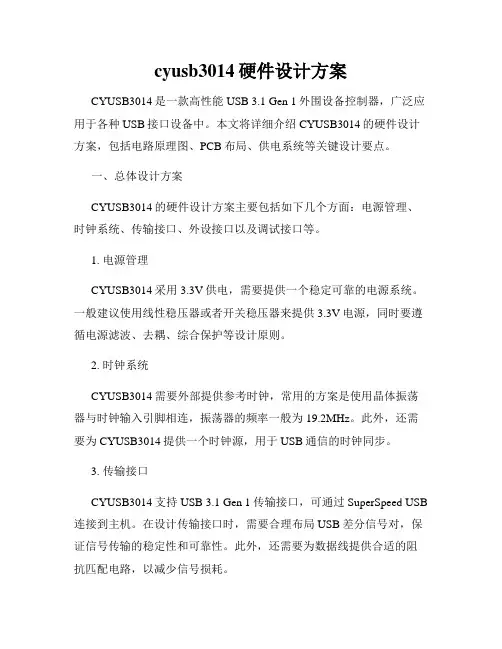

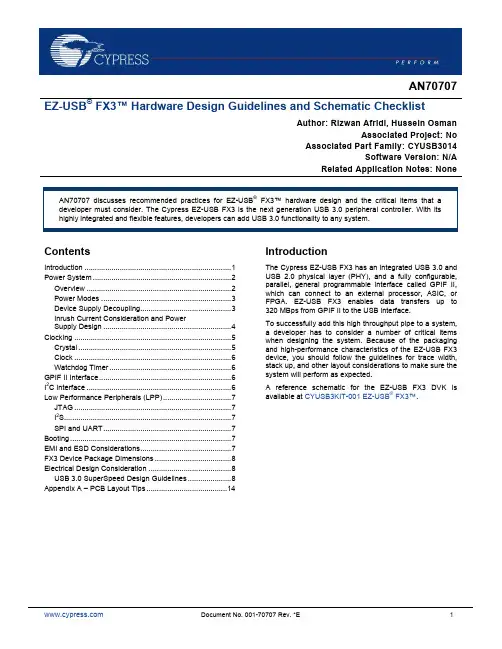

cyusb3014硬件设计方案CYUSB3014是一款高性能USB 3.1 Gen 1外围设备控制器，广泛应用于各种USB接口设备中。

本文将详细介绍CYUSB3014的硬件设计方案，包括电路原理图、PCB布局、供电系统等关键设计要点。

一、总体设计方案CYUSB3014的硬件设计方案主要包括如下几个方面：电源管理、时钟系统、传输接口、外设接口以及调试接口等。

1. 电源管理CYUSB3014采用3.3V供电，需要提供一个稳定可靠的电源系统。

一般建议使用线性稳压器或者开关稳压器来提供3.3V电源，同时要遵循电源滤波、去耦、综合保护等设计原则。

2. 时钟系统CYUSB3014需要外部提供参考时钟，常用的方案是使用晶体振荡器与时钟输入引脚相连，振荡器的频率一般为19.2MHz。

此外，还需要为CYUSB3014提供一个时钟源，用于USB通信的时钟同步。

3. 传输接口CYUSB3014支持USB 3.1 Gen 1传输接口，可通过SuperSpeed USB 连接到主机。

在设计传输接口时，需要合理布局USB差分信号对，保证信号传输的稳定性和可靠性。

此外，还需要为数据线提供合适的阻抗匹配电路，以减少信号损耗。

4. 外设接口CYUSB3014支持多种外设接口，如UART、SPI、I2C等。

在设计外设接口时，需要根据实际需求选择合适的接口类型，并遵循相应的电气规范和信号传输原则。

5. 调试接口为了方便调试和测试，CYUSB3014提供了JTAG调试接口。

在设计时，需要保留JTAG接口的引脚，并为其提供合适的连接器，以便于联机调试和故障排除。

二、电路原理图设计电路原理图是CYUSB3014硬件设计的基础，它展示了CYUSB3014与其他电路元件之间的连接关系。

在绘制电路原理图时，需要清晰标注各个元器件的型号、数值和引脚信息，并按照信号流的方向进行布局。

三、PCB布局设计PCB布局设计是CYUSB3014硬件设计中至关重要的一环，它直接关系到电路的稳定性和性能。

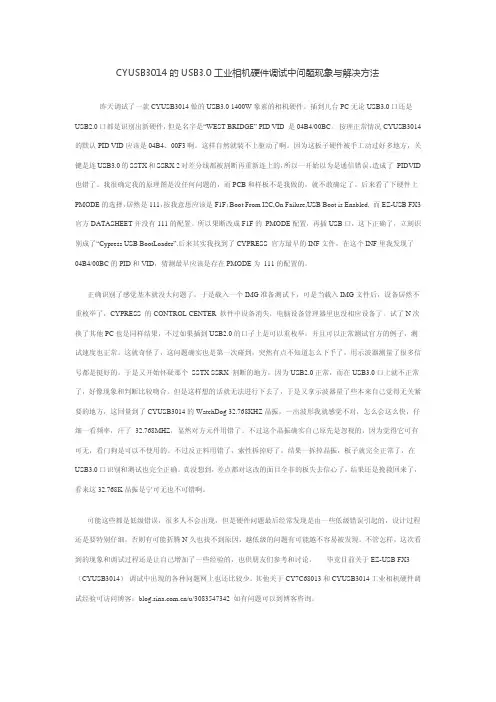

CYUSB3014的USB3.0工业相机硬件调试中问题现象与解决方法昨天调试了一款CYUSB3014做的USB3.0 1400W象素的相机硬件。

插到几台PC无论USB3.0口还是USB2.0口都是识别出新硬件，但是名字是“WEST BRIDGE” PID VID 是04B4/00BC。

按理正常情况CYUSB3014的默认PID VID应该是04B4、00F3啊。

这样自然就装不上驱动了啊。

因为这板子硬件被手工动过好多地方，关键是连USB3.0的SSTX和SSRX 2对差分线都被割断再重新连上的，所以一开始以为是通信错误，造成了 PIDVID 也错了。

我很确定我的原理图是没任何问题的，而PCB和样板不是我做的，就不敢确定了。

后来看了下硬件上PMODE的选择，居然是111，按我意思应该是F1F：Boot From I2C,On Failure,USB Boot is Enabled. 而EZ-USB FX3官方DATASHEET并没有111的配置。

所以果断改成F1F的 PMODE配置，再插USB口，这下正确了，立刻识别成了“Cypress USB BootLoader”.后来其实我找到了CYPRESS 官方最早的INF文件，在这个INF里我发现了04B4/00BC的PID和VID，猜测最早应该是存在PMODE为 111的配置的。

正确识别了感觉基本就没大问题了，于是载入一个IMG准备测试下，可是当载入IMG文件后，设备居然不重枚举了，CYPRESS 的CONTROL CENTER 软件中设备消失，电脑设备管理器里也没相应设备了。

试了N次换了其他PC也是同样结果，不过如果插到USB2.0的口子上是可以重枚举，并且可以正常测试官方的例子，测试速度也正常。

这就奇怪了，这问题确实也是第一次碰到，突然有点不知道怎么下手了，用示波器测量了很多信号都是挺好的。

于是又开始怀疑那个 SSTX SSRX 割断的地方，因为USB2.0正常，而在USB3.0口上就不正常了，好像现象和判断比较吻合。

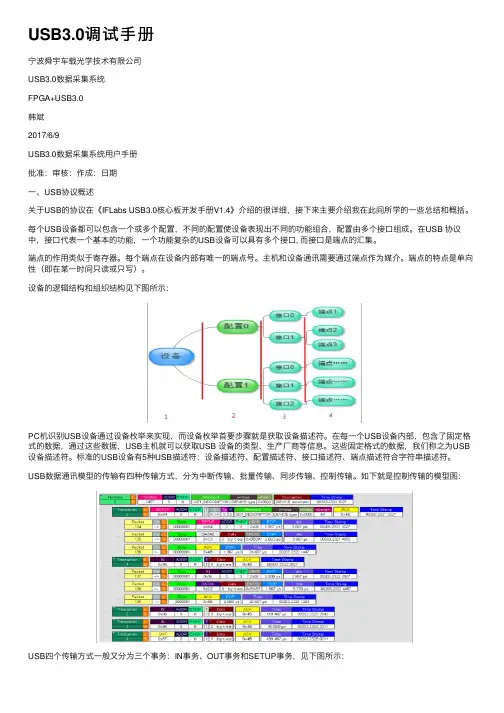

USB3.0调试⼿册宁波舜宇车载光学技术有限公司USB3.0数据采集系统FPGA+USB3.0韩斌2017/6/9USB3.0数据采集系统⽤户⼿册批准：审核：作成：⽇期⼀、USB协议概述关于USB的协议在《IFLabs USB3.0核⼼板开发⼿册V1.4》介绍的很详细，接下来主要介绍我在此间所学的⼀些总结和概括。

每个USB设备都可以包含⼀个或多个配置，不同的配置使设备表现出不同的功能组合，配置由多个接⼝组成。

在USB 协议中，接⼝代表⼀个基本的功能，⼀个功能复杂的USB设备可以具有多个接⼝, ⽽接⼝是端点的汇集。

端点的作⽤类似于寄存器。

每个端点在设备内部有唯⼀的端点号。

主机和设备通讯需要通过端点作为媒介。

端点的特点是单向性（即在某⼀时间只读或只写）。

设备的逻辑结构和组织结构见下图所⽰：PC机识别USB设备通过设备枚举来实现，⽽设备枚举⾸要步骤就是获取设备描述符。

在每⼀个USB设备内部，包含了固定格式的数据，通过这些数据，USB主机就可以获取USB 设备的类型、⽣产⼚商等信息。

这些固定格式的数据，我们称之为USB 设备描述符。

标准的USB设备有5种USB描述符：设备描述符、配置描述符、接⼝描述符、端点描述符合字符串描述符。

USB数据通讯模型的传输有四种传输⽅式，分为中断传输、批量传输、同步传输、控制传输。

如下就是控制传输的模型图：USB四个传输⽅式⼀般⼜分为三个事务：IN事务、OUT事务和SETUP事务，见下图所⽰：事务⼜分为令牌包（setup）、数据包（data）、握⼿包（ACK）、特殊包，如下图所⽰：⼀个包分为同步域（SYNC），标识域（PID），地址域（ADDR），端点域（ENDP），帧号域（FRAM），数据域（DATA）和校验域（CRC），见下图所⽰：USB正常⼯作之前，第⼀件事就是设备枚举，⽬的就是让主机认得这个USB设备，并且为这个设备配置资源，建⽴好主机与设备之间的数据传输通道。

设备枚举分为如下8个步骤：1，获取设备描述符2，复位3，设置地址4，再次获取设备描述符5，获取配置描述符6，获取端点、配置描述符7，获取字符串描述符8，选择设备配置⼆、CYUSB3014的SDK概述2.1介绍CYUSB3014的开发⽀持包由Cypress⽀持和提供，取名为FX3 SDK。

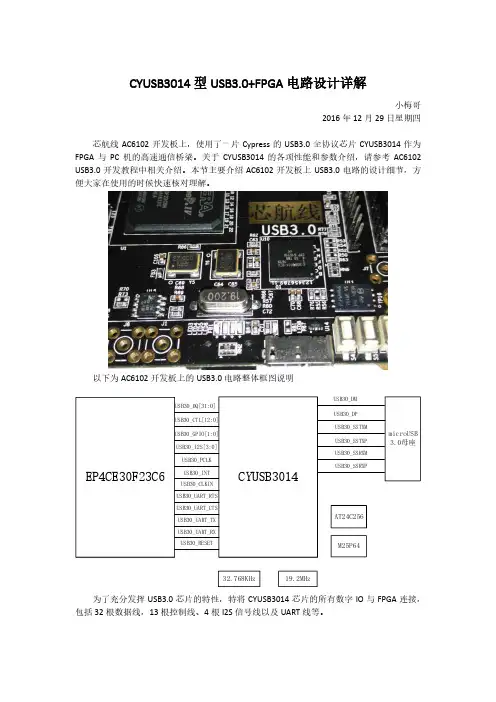

CYUSB3014型USB3.0+FPGA 电路设计详解小梅哥2016年12月29日星期四芯航线AC6102开发板上，使用了一片Cypress 的USB3.0全协议芯片CYUSB3014作为FPGA 与PC 机的高速通信桥梁。

关于CYUSB3014的各项性能和参数介绍，请参考AC6102 USB3.0开发教程中相关介绍。

本节主要介绍AC6102开发板上USB3.0电路的设计细节，方便大家在使用的时候快速核对理解。

以下为AC6102开发板上的USB3.0电路整体框图说明为了充分发挥USB3.0芯片的特性，特将CYUSB3014芯片的所有数字IO 与FPGA 连接，包括32根数据线，13根控制线、4根I2S 信号线以及UART 线等。

复位CYUSB3014有一个复位输入接口，当复位输入为低电平时，芯片处于复位状态。

只有当该引脚为高电平时，芯片才能正常工作，AC6102开发板在设计时，充分考虑了实际应用和系统调试时的情况，给CYUSB3014设计了两种复位方式，分别为FPGA控制复位和上电自动复位。

默认使用上电自动复位方式，该方式非常适合我们调试系统原型时使用，这样不必担心因为重新下载FPGA 的sof固件而导致USB芯片复位，影响USB3.0芯片的正常运行。

增加调试时候的工作量。

（如果使用fpga控制复位，那么每次下载完fpga的sof后，都会对USB芯片执行一次复位操作，从而使芯片内烧写的固件丢失，那么用户只能再烧写一次usb 芯片固件，从而增加了调试时候的工作量）。

如下图，R64默认没有焊接，即断开了CYUSB 芯片与FPGA芯片的连接，从而避免受到FPGA固件的影响，如果产品最终定型需要测试使用FPGA直接控制USB芯片复位，给R64安装100R左右的电阻即可。

时钟晶振CYUSB3014支持外部晶振提供时钟信号，支持19.2、26、38.4和52MHz的时钟频率，AC6102开发板上使用19.2MHz的晶振为CYUSB3014提供时钟源。

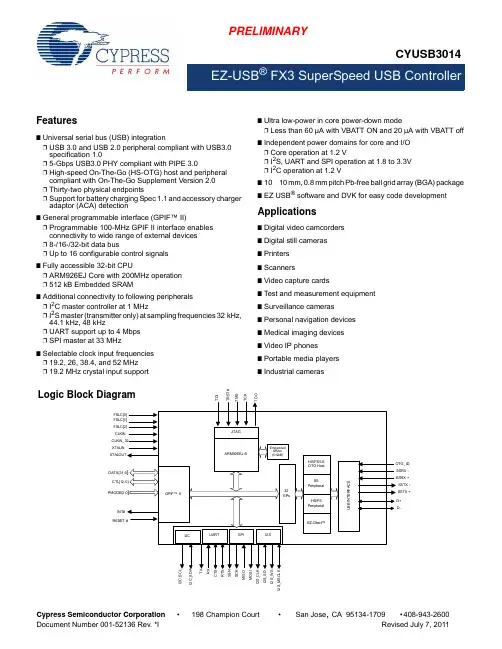

特性n通用串行总线 (USB) 集成p符合 USB 3.0 规范 1.0 版的 USB 3.0 和 USB 2.0 外设p符合 PIPE 3.0 的 5-Gbps USB 3.0 PHYp符合移动 (OTG) 补充标准 2.0 版的高速移动 (HS-OTG) 主机和外设p32 个物理端点p支持电池充电规范 1.1 版和辅助充电器适配器 (ACA) 检测n通用可编程接口 (GPIF™ II)p可编程的 100-MHz GPIF II 接口能连接多种类型外部器件p8/16/32 位数据总线p多达 16 种可配置的控制信号n无障碍访问 32 位 CPUp运行频率为 200MHz 的 ARM926EJ 内核p512 KB 嵌入式 SRAMn还可连接下列外设p频率为 1 MHz 的 I2C 主控制器p采样频率为 32kHz、44.1kHz、48kHz 的 I2S 主控（仅发射器）p支持高达 4 Mbps 的 UARTp33MHz 的 SPI 主控n多种时钟输入频率可供选择p19.2、26、38.4 和 52 MHzp支持 19.2 MHz 晶振输入n内核断电模式下功耗超低p开启 V BATT 时低于 60 µA，关闭 V BATT 时低于 20 µA n内核和 I/O 各有独立电域p内核工作电压为 1.2Vp I2S、UART 和 SPI 的工作电压为 1.8 至 3.3Vp I2C 工作电压为 1.2Vn10 × 10 mm，0.8 mm 间距无铅球栅阵列 (BGA) 封装n EZ-USB® 软件和 DVK，可轻松进行代码开发应用n数字视频摄录机n数字照相机n打印机n扫描仪n视频采集卡n测试和测量设备n监控摄像机n个人导航设备n医疗成像设备n视频 IP 电话n便携式媒体播放器n工业摄像头逻辑框图目录功能概述 (3)应用示例 (3)USB 接口 (4)OTG (4)ReNumeration (5)EZ-Dtect (5)VBUS 过电压保护 (5)Carkit UART 模式 (5)GPIF II (6)CPU (6)JTAG 接口 (7)其他接口 (7)UART 接口 (7)I2C 接口 (7)I2S 接口 (7)SPI 接口 (7)引导选项 (7)复位 (8)硬复位 (8)软复位 (8)时钟 (8)32-kHz 看门狗定时器时钟输入 (8)功耗 (9)功耗模式 (9)配置选项 (12)数字 I/O (12)通用 I/O (12)系统电平 ESD...................................... 12绝对最大额定值 (13)运行条件 (13)交流电时序参数 (15)GPIF II 时序 (15)从器件 FIFO 接口 (18)同步从器件 FIFO 序列说明 (19)同步从器件 FIFO 写序列说明 (21)异步从器件 FIFO 读序列说明 (22)异步从器件 FIFO 写序列说明 (24)串行外设时序 (25)复位序列 (29)引脚说明 (31)封装图 (34)订购信息 (34)订购代码定义 (34)缩略语 (35)文档规范 (35)测量单位 (35)文档修订记录页 (36)销售、解决方案和法律信息 (37)全球销售和设计支持 (37)产品 (37)PSoC 解决方案 (37)功能概述赛普拉斯 EZ-USB FX3 是新一代 USB3.0 外设控制器，具有高度集成的灵活特性，可帮助开发人员为任何系统添加 USB 3.0 功能。

基于CYPRESS的CYUSB3014开发的USB3.0工业相机有哪些优势基于CYPRESS的CYUSB3014开发的USB3.0工业相机有哪些优势CYPRESS公司推出的2款USB控制器芯片已经成为了市场的主流，被广泛应用于各个行业和领域，它们分别是USB2.0控制器芯片---EZ-USB FX2LP/CY7C68013A 和USB3.0控制器芯片EZ-USB FX3/CYUSB3014。

目前市场上大多数USB2.0 工业相机和USB3.0工业相机都是基于这两款芯片开发。

CY7C68013A芯片的内部主要包括高性能微处理器内核、USB2.0收发器、智能引擎(SIE)、增强8051内核、16K的RAM，4K的FIFO、IO接口、数据总线、地址总线，I2C主控制器和通用可编程接口等。

实测最高IN传输速度可达50MB/S，无论是接口还是速度都非常适合USB2.0工业相机或者其他USB2.0视频采集的开发。

CYUSB3014 是新一代 USB 3.0 外设控制器，具有一个可进行完全配置的并行通用可编程接口GPIF II，最大位宽32位，频率100MHZ，它可与任何处理器、ASIC 或FPGA 连接。

这个通用可编程接口 GPIF II 是CYPRESS USB 2.0 产品 CY7C68013A中的GPIF 的增强版本。

它可轻松无缝地连接至多种常用接口，比如异步SRAM、异步和同步地址数据复用式接口、并行ATA 等等。

CYUSB3014 带有运行频率为200MHZ的ARM926EJ内核，512K 嵌入式SRAM。

具有1MHZ频率的I2C主控制器，33MHZ的SPI主控制器。

实测在PC USB3.0接口IN传输速度高达400MB/S，如果算上外设整个系统的传输速度也可达320多MB/S。

那么基于CYUSB3014开发的USB3.0工业相机与CY7C68013A 开发的USB2.0工业相机相比有哪些优势呢？可见，基于CYUSB3014开发的USB3.0工业相机会比基于CY7C68013A开发的USB2.0工业相机具有更高的速度，更高的帧率，特别是在高象素SENSOR的应用上会有更好的效果，图象更加流畅。

USB 3.0 4-Port PCI Express CardUser ManualModel: UGT-PC341All brand names and trademarks are properties of their respective ownersContents:Chapter 1: Introduction (3)1.1 Product Introduction (3)1.2 Features (4)1.3 System Requirements (5)1.4 Package Contents (5)Chapter 2: Getting Started (5)2.1 Hardware Installation (5)2.2 Driver Installation (6)2.3 Hardware Verify (8)2.4 Driver Uninstall (9)Chapter 3: Troubleshooting Tips (10)UGT-PC341 Page 2Chapter 1: Introduction1.1 Product IntroductionSuper-Speed USB 3.0 interface is the next revolution in I/O interconnect standards that will deliver the bandwidth and features required by PCs, consumer electronics and communications devices. with 10 times faster throughput than USB 2.0 standard and backward compatible with current USB device features, USB 3.0 interface will be the trendy of IT technology.This board is a 4-port Super-Speed USB 3.0 PCI Express card. It is compliant with the PCI Express Generation 2 specification for host PC system. It works up to 5 Gbps for data transfer when connecting to USB 3.0 compliant peripherals, while maintaining compatibility with existing USB peripheral devices.This board supports USB 3.0 High-Speed device and backward compatible with current USB 2.0 High-Speed and USB 1.1 Full-Speed device. It is an ideal choice for external storage devices, MP3 players, external DVD Writer, Card Readers, digital cameras, webcams, networking, video devices, and all other USB devices.UGT-PC341 Page 31.2 Features●Fully compliant with PCI Express Base Specification Revision2.0●Single-lane (x1) PCI Express throughput rates up to 5 Gbps●Compliant with Universal Serial Bus 3.0 specification Revision1.0●Supports simultaneous operation of multiple USB 3.0, USB 2.0and USB 1.1 devices●Supports the following speed data rates as follows:Low-speed (1.5Mbps) / Full-speed (12Mbps) / High-speed (480Mbps) / Super-speed (5Gbps)●Compliant with Intel’s eXtensible Host Controller Interface(xHCI) Specification Revision 0.96●Supports 4 downstream ports for all speeds●Built-in 4-pin power connector for receiving extra power supplyfrom system●Hot-swapping feature allows you to connect/disconnect deviceswithout powering down the system●Support Windows® XP/Vista/7 (32/64 bit)UGT-PC341 Page 41.3 System Requirements●Windows® XP/Vista/7 (32/64 bit)●One available PCI Express slot (Recommend PCI Express 2.0)1.4 Package Contents● 1 x USB 3.0 4-Port PCI Express Card● 1 x Driver CD● 1 x User Manual● 1 x SA TA to 4 pin Molex Power ConverterNote: Contents may vary depending on country/market. Chapter 2: Getting Started2.1 Hardware Installation1.Turn off the power to your computer.2.Unplug the power cord and remove your computer’s cover.3.Remove the slot bracket from an available PCIe slot.4.To install the card, carefully align the card’s bus connector with UGT-PC341 Page 5the selected PCIe slot on the motherboard. Push the board down firmly.5.Replace the slot bracket’s holding screw to secure the card.6.Replace the computer cover and reconnect the power cord.2.2 Driver Installation1.Insert the provided CD into your disk drive.2.At the Windows desktop click Start, then Run.3.Type D:\UGT-PC341\Setup.exe, then click OK. (Change D: tomatch your CD-ROM drive letter)4.Click “Next” to continue.Please check accept license agreement box, and click “Next”to continue.UGT-PC341 Page 6UGT-PC341Page 75. Select “VIA XHCI Host Controller Driver” and press “Next”.Please review settings before install the driver, and click “Next”to continue.6. Click “Next” to continue.Click “Finish” to end of the driver installations steps.UGT-PC341Page 87. After driver installation is complete, your must restart your computer.Note: We do not provide USB 3.0 driver for Mac and Linux OSs.2.3 Hardware Verify1. Click on the “Device Manager” tab in the Windows ControlPanel.Start > Control Panel > Device ManagerUGT-PC341Page 92. Entry “Universal Serial Bus controllers” item, and you can read“VIA USB 2.0 Hub”, “VIA USB 3.0 Root Hub” and“VIA USB eXtensible Host Controller” in the Device Manager.2.4 Driver Uninstall1. Click on the “Programs and Features” tab in the WindowsControl Panel.Start > Control Panel > Programs and FeaturesUGT-PC341Page 102. Entry “Uninstall or change a program”page, and double click “VIA Platform Device Manager” to process driver uninstallation procedure.Chapter 3: Troubleshooting TipsIf card and devices connected to the computer do not seem to beworking properly, please perform below basic troubleshootingsteps:1.Check that all cables are correct and securely connected.2.Make sure USB device’s power is turned on.3.Make sure the devices are getting enough power they require.4.Make sure there is no problem with the card installation.●Computer failed to start after inserting the USB 3.0 PCI Expresscard.Turn off the computer, remove the USB 3.0 PCI Express Card, and try to restart the computer. If the computer starts successfully, it means that the card has not been inserted into the PCI Express slot correctly. Please clean golden figure by rubber firstly, then change another PCI Express slot.●How to deal with there is a yellow exclamation point oncontroller?1.Please shutdown your computer and move the card toanother available slot then re-install USB 3.0 driver.2.Please point on this device then right-click on the mouse. UGT-PC341 Page 11Selecting “Update Driver” to renew USB driver.3.This exclamation point usually means there is a resourceconflict between this card and another card in your system.Please move the card to another available slot. Restart yourcomputer. Windows will re-configure itself and re-assignresources. Check your device manager again.● A message is displayed starting that not enough power can begiven to the connected device.Make sure to plug 4-pin power cable on board to provide efficient power to USB devices. But the better way is using device self-power to satisfy it.●Is it possible to connect current USB 1.1 or 2.0 devices to theUSB 3.0 PCI Express card?Yes it works. Device will not obtain the USB 3.0 speed, but USB 2.0/1.1.UGT-PC341 Page 12。

CYUSB3014原理图注意，USB3.0连接器规格,插座封装CYUSB3014的官方原理图中我们会发现USB3.0 插座的RX- RX+分别接到了CYUSB3014的RX+ 和RX-，咋一看好象不太对。

其实是正确的，CYUSB3014内部会自动判断自适应正负，所以为了LAYOUT方便，正负互换都没关系。

USB3.0连接器引脚、接口定义及封装尺寸USB 3.0中定义的连接器包括（本文不包含连接线缆）：USB 3.0 A型插头和插座USB 3.0 B型插头和插座USB 3.0 Powered-B型插头和插座USB 3.0 Micro-B型插头和插座USB 3.0 Micro-A型插头USB 3.0 Micro-AB型插座1、USB 3.0 A型USB插头（plug）和插座（receptacle）引脚顺序（左侧为Plug，右侧为Receptacle）：引脚定义：封装尺寸（单PIN Receptacle）：2、USB 3.0 B型USB插头（plug）和插座（receptacle）引脚顺序（左侧为Plug，右侧为Receptacle，注意箭头所指斜口向上，USB端口朝向自己）：引脚定义：封装尺寸（单PIN Receptacle）：3、USB 3.0 Powered-B型USB插头（plug）和插座（receptacle）引脚顺序（左侧为Plug，右侧为Receptacle，注意宽边在上，USB端口朝向自己）：引脚定义：封装尺寸（Receptacle）：4、USB 3.0 Micro USB插头和插座USB 3.0 Micro USB插头和插座变化相当大，而官方的协议文档中，涉及该部分的插图仍然存在模糊情况，这里不再抓图，前面文章介绍过Micro USB接口主要是用于蜂窝电话和便携设备的，体积相比Mini-USB更小。

Micro USB插头和插座分为三种：USB 3.0 Micro-B型插头和插座USB 3.0 Micro-A型插头USB 3.0 Micro-AB型插座USB 3.0 Micro-B连接器引脚定义：USB 3.0 Micro-AB/-A连接器引脚定义如下：分享：。
