RK3288开发板接口,开机使用说明

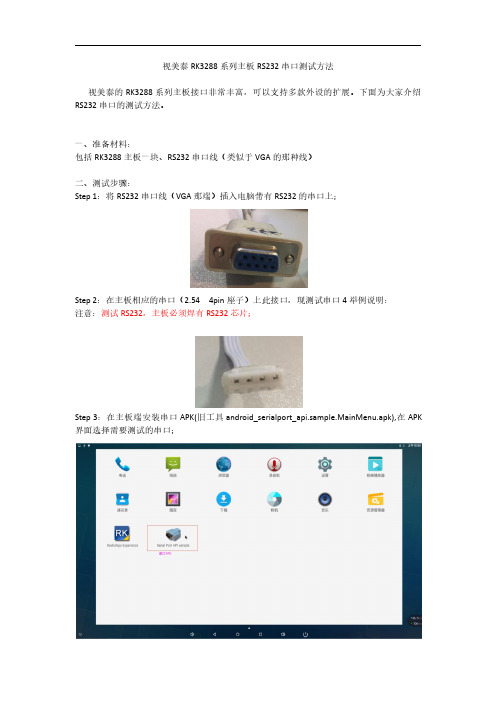

视美泰RK3288系列主板RS232串口测试方法
视美泰的RK3288系列主板接口非常丰富，可以支持多款外设的扩展。

下面为大家介绍RS232串口的测试方法。

一、准备材料：
包括RK3288主板一块、RS232串口线（类似于VGA的那种线）
二、测试步骤：
Step1：将RS232串口线（VGA那端）插入电脑带有RS232的串口上；
Step2：在主板相应的串口（2.544pin座子）上此接口，现测试串口4举例说明：
注意：测试RS232，主板必须焊有RS232芯片；
Step3：在主板端安装串口APK(旧工具android_serialport_api.sample.MainMenu.apk),在APK 界面选择需要测试的串口；
Step4.电脑端打开串口工具，设置相应的数据，,如图所示：
电脑端
主板端
Step6：电脑和主板端分别发送的字符后，所接收到数据显示，如图所示：正常数据：
电脑端显示
主板端显示
主板端：
出现异常时可尝试以下解决办法：
1.重启主板再重新试试，看是否正常
2、重启主板无效，请看电脑端是否勾选了“十六进制”，一般默认不勾选；
以上即为视美泰RK3288系列主板RS232串口测试方法。

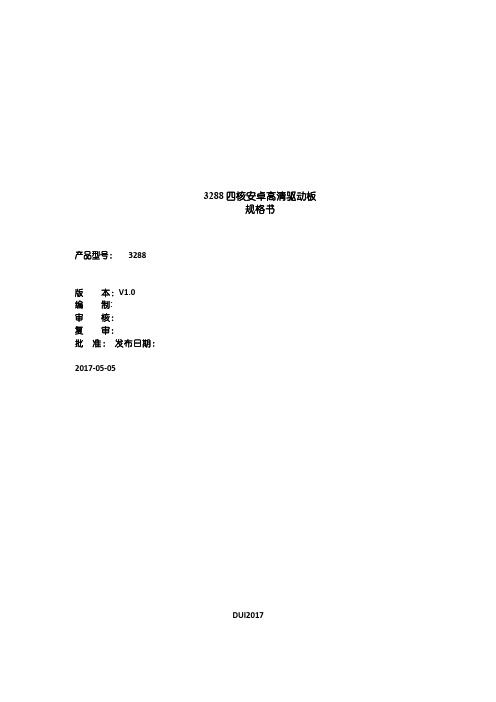

3288四核安卓高清驱动板规格书产品型号：3288版本：V1.0编制:审核：复审：批准：发布日期：2017-05-05DUI2017在开始使板卡前，请仔细通读本规格书，并严格按照规格书上的描述进行操作目录：1. 产品概述 -------------------------------------------------------------------------------------------------- 32. 产品特性说明---------------------------------------------------------------------------------------------33. 产品外观 --------------------------------------------------------------------------------------------------- 44. 按键板 ------------------------------------------------------------------------------------------------------ 65. 接口定义 --------------------------------------------------------------------------------------------------- 76. 产品结构图 ------------------------------------------------------------------------------------------------ 127. 使用注意事项--------------------------------------------------------------------------------------------- 12声明：●本规格书的说明文字及图解有可能与实物有差别，请以实物为准。

RK3288W V1.0
数字标牌
规格书
文档修改历史
目录
第一章产品概述 (3)
1.1概述 (3)
1.2特点 (3)
1.3外观及接口示意图 (4)
第二章基本功能列表 (5)
第三章PCB尺寸和接口布局 (7)
3.1PCB尺寸图 (7)
3.2接口参数说明 (8)
第四章电气性能 (19)
第五章组装使用注意事项 (20)
第一章产品概述
1.1 概述
RK3288W V1.0板卡集成多媒体解码、液晶驱动、以太网、HDMI、WIFI、3G、蓝牙于一体，支持绝大部分当前流行的视频及图片格式解码，支持
HDMI视频输出/输入，双8/10位的LVDS接口以及eDP接口，可以驱
动各种TFT LCD显示屏，大大简化整机系统设计，SD卡和带锁的SIM
卡座，稳定性更强，非常适合于高清网络播放盒，视频广告机和画框广
告机.
1.2 特点
◆高集成度。

集成USB/LVDS/eDP/以太网/HDMI/WIFI/蓝牙于一体，
简化整机设计，可插SD卡.
◆内置PCI-E 3G模块.支持华为、中兴等多种PCI-E 3G/4G模块,更加适
合广告一体机的远程维护,节约人工成本.
◆丰富的扩展接口.7个USB接口(5个插针,2个标准USB口),4个可扩展
串口,GPIO/ADC接口，可以满足市场上各种外设的要求.
◆高清晰度。

最大支持3840x2160的解码和各种LVDS/eDP接口的LCD
显示屏.
◆功能齐全。

支持横竖屏播放，视频分屏，滚动字幕，定时开关，USB
数据导入等功能。

G3288Development Board Hardware ManualShenzhen Graperain Technology Co.,Ltd.Copyright StatementCopyrights of this manual belong to Shenzhen Graperain Technology Co.,Ltd.and all rights are reserved.Any companies or individuals are not allowed to extract part or all of this manual,and violators will be prosecuted under law.Attention:The manuals of development platform on sell will be updated from time to time,please download the latest manual from website or contact our company sales representative,there would be no further notice.Release NoteTechnical supportAny questions about the manuals,you can call our landline or email us. Website:Landline:+8675523025312E-mail:**********************Sales and service networkShenzhen Graperain Technology Co.,Ltd.Website:Landline:+8675523025312E-mail:*******************Address:Building D,Huafeng Tech.&Innov.Park Baoan Wisdom Valley,Xixiang,Baoan Dist.Shenzhen,Guangdong.Post code518101.CatalogueChapter1.G3288Development Board Brief (6)1.1G3288development board brief (6)1.2Characteristics Parameter (6)1.3G3288Development Board Appearance (8)1.4G3288SOM Appearance (8)Chapter2.G3288Development Board Hardware Resource (9)2.1G3288Development Board Hardware Resource Brief (9)2.2G3288SOM PIN Definition (10)Chapter3.Hardware Design (13)Chapter4.Product Portfolio (14)4.1System on Module Series (14)4.2Development Board Series (14)4.3Single Board Computer(SBC)Series (14)Chapter1.G3288Development Board Brief1.1G3288development board briefG3288development board takes Rockchip RK3288chip,designed by Shenzhen Graperain Technology Co.,Ltd..G3288development board includes G3288system on module and carrier board.G3288system on module takes Rockchip RK3288CPU,its dominant frequency about1.8GHz, integrated Mali-T760MP4graphic processor,it supports OpenGL ES1.1/2.0/3.0,OpenVG1.1, OpenCL,Directx11,and could come out4k x2K H.264and10bits H265video hardware decoding.G3288carrier board PIN out all functions of this chip mostly.Its data transmission and scalability have been extremely good play.Such as4G onboard,OTG,USB2.0,gigabit ethernet,dual band WIFI,bluetooth,audio input/output,multiple sensors,RGB,LVDS,MIPI,HDMI ect display interfaces and communication interfaces,camera and TF card slot.G3288development board supports Android,Linux,and Ubuntu OS,and all of them source code is open,which will be convenient to clients to develop.G3288module could be used in commercial display advertisement machine,vending machine, teaching terminal,automatic identification,robot,security monitoring,financial POS,vehicle control terminal,VR and so on directly,which will save time on developing well.G3288Development Board Characteristics:●Size:186.5mm x115.6mm●Strong functions,rich interfaces,and applicable widely●Supports Android5.1,Linux,Ubuntu OS,open source code and accelerate R&D cycle●Product stability and reliability1.2Characteristics Parameter1.3G3288Development Board AppearanceG3288Development Board Front View1.4G3288SOM AppearanceMore information of G3288SOM,please reference G3288System on module introduction.Chapter2.G3288Development Board Hardware Resource 2.1G3288Development Board Hardware Resource BriefNote:More information of G3288system on module,please reference G3288system on module introduction.Chapter3.Hardware Design3.1Design ReferenceTaking GR3288SOM as hardware platform,you could refer to power design,USB design,HDMI design,LVDS design,MIPI design,Audio design,Internet(Network card,WIFI,Bluetooth)design, camera design,and so on.These are open to customers,can refer to our carrier board design.Chapter4.Product Portfolio4.1System on Module SeriesG4418SOM(Samsung S5P4418)G6818SOM(Samsung S5P6818)G3288SOM(Rockchip RK3288)M9SOM(Qualcomm8916)4.2Development Board SeriesG4418development board(Samsung S5P4418)G6818development board(Samsung S5P6818)G3288development board(Rockchip RK3288)M9development board(Qualcomm8916)4.3Single Board Computer(SBC)SeriesG4418single board computer(Samsung S5P4418)G6818single board computer(Samsung S5P6818)G3288single board computer(Rockchip RK3288)Instructions:More information of specifications and other products,please pay attention to website and contact us directly.。

51单片机开发板接口使用说明首先如果电脑有并口的用户安装光盘目录下“下载线软件与说明”文件夹里的SLISP并口下载软件文件夹里有使用说明安装后进行单片机程序的烧写。

本实验板配套的芯片中发货前均已烧写进实验板测试程序你拿到实验板接通电源后测试程序就会运行具体运行情况为显示8个LED灯依次亮灭,同时继电器和蜂鸣器也会动作，再是8个数码管从0显示到F, 如此反复运行。

（如过测试期间数码管从左数第三位有微弱闪动属正常情况只需拔掉红外接收头右边的JPJS跳线即可消除此现象）（注意不要插1602LCD 测试程序不包含1602LCD测试）1602LCD(绿屏黑字) 与主板相连接时注意靠右侧第一脚对齐也就是说实验板上16PIN 1602LCD座左侧空2个脚，这空下来的2个脚是用于背光接线的。

绿屏液晶的引脚顺序是14、13、12、11、10、9、8、7、6、5、4、3、2、1、15、16 如图1602LCD(蓝屏白字)的16个脚直接按下图插入即可，1602LCD(蓝屏白字)引脚顺序如图从左至右是1、2、3、4、5、6、7、8、9、10、11、12、13、14、15、16；***************************************************************************************** ；关于四组IO口跳针的说明：；*****************************************************************************************1、单片机使用时锁紧的方向是向下，不要插反掉，否则可能造成单片机的永久损坏2、P0口P0口基本上和单片机的P0口并行排列，在PCB上应有标识符P0。

P0口主要用于控制数码管的8段选码（即P0.0-P0.7依次对应a,b,c,d,e,f,g,dp）。

同时P0口还用来作为1602和12864液晶的数据线（即P0.0-P0.7依次对应两种液晶的7-14脚DB0-DB7）.具体可以见光盘中的原理图和配送的A3图纸。

RK2808SDK板使用手册v1.0一. 安装RockUsb驱动 (2)二. 查看串口输出信息 (5)三. 烧写/下载固件 (8)四. Kernel开发 (13)五. Android开发 (14)六. 制作固件升级包update.img (15)七. 通过NFS启动Android (16)八. Recovery系统 (18)九. Android系统USB操作 (21)一.安装RockUsb驱动Rockusb驱动放在rk28usb-new文件夹中当你第一次使用RK28SDK开发板时，会要求安装驱动，按下面的图示步骤进行安装：图1选择“否，暂时不(T)”，点击“下一步”进入图2所示界面图2选择“从列表或指定位置安装（高级）”，点击下一步，进入图3界面图3选择你的驱动所存放的目录，点击“下一步”开始安装驱动，如图4所示图4 出现下图表明安装驱动成功图5二.查看串口输出信息RK2808SDK开发板没有使用普通的串口，而是使用USB口来输出串口信息，你可以用一根普通的USB线将开发板上名为“UART0”的USB口连接到你的电脑中来查看串口信息。

1、在连接“UART0”USB口之前，请先安装PL-2303USB转串口驱动，该驱动放在other目录中：2、驱动安装完成后，再使用USB线将开发板上名为“UART0”的USB口连接到PC中，然后你应该可以在设备管理器中看到一个新设备，如下所示：3、使用串口工具查看SDK板的输出信息。

在这边我以Windows自带的超级终端为例说明串口的配置：a、点击开始->所有程序->附件->通讯->超级终端点击确定b、选择正确的COM口：c、将波特率设为115200，其它保持不变：然后点确定即可。

有一个已经配置好的超级终端放在other目录下d、给SDK板上电启动，这时候如果你的SDK板上已经有固件的话，就可以在串口工具中看到SDK板启动过程的输出信息：三.烧写/下载固件RK28SDK板通过USB（不是输出信息的USB口）下载固件，你可以将固件烧写到Flash 中；也可以将固件放在PC Host上，然后开发板通过NFS挂载主机上的根文件系统；甚至可以将固件通过USB下载到开发板的SDRAM中直接启动（受SDRAM容量所限，不能将整个Android下载到SDRAM中运行）。

Pico PC RK3588S树莓派使用手册深圳市九鼎创展科技有限公司版权声明本手册版权归属深圳市九鼎创展科技有限公司所有,并保留一切权力。

非经九鼎创展同意(书面形式)，任何单位及个人不得擅自摘录本手册部分或全部，违者我们将追究其法律责任。

敬告：在售开发板的手册会经常更新，请在网站下载最新手册，不再另行通知。

版本说明技术支持如果您对文档有所疑问，您可以在办公时间（星期一至星期五上午9:00~12:00；下午1:30~6:00）通过拨打技术支持电话、E-mail、留言到BBS论坛（）。

网址：E-mail：********************销售与服务网络公司：深圳市九鼎创展科技有限公司地址：深圳市宝安区洪浪北二路信义领御研发中心1栋1412-1416电话：*************网址：论坛：，淘宝：阿里：速卖通：/store/2340163技术交流QQ群QQ群号X4418/ibox4418论坛199358213x6818/ibox6818论坛580119446RK3566/3568/3288一群159144256RK3566/3568/3288二群760685016RK3128/1808/PX30交流群573696929RK3588/3399/3399PRO交流群817913100MTK平台交流群630291376全志平台交流群436993280热烈欢迎广大同仁扫描右侧九鼎创展官方公众微信号，关注有礼，您将优先得知九鼎创展最新动态！目录版权声明 (2)第1章Pico PC RK3588S树莓派简介 (6)1.1产品简介 (6)1.2功能特性 (6)1.3软件资源 (6)第2章硬件资源 (8)2.1硬件接口描述 (8)2.2产品尺寸 (9)2.3规格参数 (9)第3章配置清单 (11)3.1标配硬件清单 (11)3.2选配硬件清单 (11)第4章其他产品介绍 (12)4.1核心板系列 (12)4.2开发板系列 (12)4.3卡片电脑系列 (13)第1章Pico PC RK3588S树莓派简介1.1产品简介1.2功能特性●内核：ARM Cortex-A76四核+Cortex-A55四核；●主频：2.4GHz；●内存：标配4GB或8GB LPDDR4/LPDDR4X，其他配置可按需订货；●Flash：16GB/32GB emmc可插拨；●2路USB HOST2.0接口；●2路USB HOST3.0接口；●1路全功能TypeC接口；●1路TypeC供电接口（仅用于供电）；●2路3.3V TTL串口接口（含1路调试串口）；●1路TF卡接口；●1个复位按钮，1个开关机按钮，1个强制升级按钮；●1路Micro HDMI输出接口；●1路DSI显示接口；●1路CSI摄像头输入接口；●耳机输出接口；●支持电容触摸；●板载高速双频WIFI蓝牙模块；●支持RTC时钟实时保存；●支持千兆有线以太网；●支持多路GPIO扩展；1.3软件资源Pico PC RK3588S树莓派主板支持android12/Linux/ubuntu/debain操作系统，详细驱动列表如下：Pico PC RK3588S树莓派主板驱动支持列表system driver linux+android12linux+debain10linux+ubuntu linux+QT7寸MIPI屏(1024*600)●●●●背光驱动●●●●PMIC驱动(RK806)●●●●电容触摸●●●●EMMC驱动●●●●SD卡驱动●●●●ADC驱动●●●●开关机●●●●休眠唤醒●两路USB HOST2.0驱动●●●●两路USB HOST3.0驱动●●●●一路TypeC驱动●●●●RTC驱动●●●●音频●●●●录音●不支持不支持不支持WIFI/BT●●●●CSI摄相头驱动●不支持不支持●USB口摄相头驱动●●●●串口●●●●HDMI OUT●●●●千兆以太网●●●●USB鼠标键盘●●●●第2章硬件资源2.1硬件接口描述硬件接口介绍标号名称说明【1】GMAC千兆以太网接口，PCIE接口【2】HOST3.0双层USB HOST3.0接口【3】HOST2.0双层USB HOST2.0接口【4】RTC RTC钮扣电池【5】耳机座4级带MIC耳机座【6】MIPI CSI MIPI摄像头接口【7】TypeC接口标准TypeC接口，用于程序下载等【8】HDMI OUT Micro HDMI输出接口【9】5V IN5V直流电源输入，标准TypeC电源输入接口【10】独立按键boot按键，用于maskrom或强制升级【11】独立按键复位按键【12】独立按键在升级时用作Recovery键【13】独立按键PWRKEY【14】显示接口DSI接口【15】GPIO扩展口约28个GPIO扩展口【16】RK3588S主控芯片【17】UART2UART2，TTL电平接口，默认为调试串口【18】WIFI-BT双频WIFI5.0、BT模块【19】EMMC存储ROM，可插拨，默认16G或32G可选【20】TF卡TF卡座2.2产品尺寸2.3规格参数基本参数SOC RockChip RK3588SCPU八核64位（4×Cortex-A76+4×Cortex-A55）,8nm先进工艺，主频高达2.4GHzGPU ARM Mali-G610MP4四核GPU支持OpenGL ES3.2/OpenCL2.2/Vulkan1.1,450GFLOPSNPU NPU算力高达6TOPS，支持INT4/INT8/INT16混合运算，可实现基于TensorFlow/MXNet/PyTorch/Caffe等系列框架的网络模型转换ISP集成48MP ISP with HDR&3DNR编解码视频解码：8K@60fps H.265/VP9/AVS28K@30fps H.264AVC/MVC4K@60fps AV11080P@60fps MPEG-2/-1/VC-1/VP8视频编码：8K@30fps编码，支持H.265/H.264*最高可实现32路1080P@30fps解码和16路1080P@30fps编码内存4GB/8GB/16GB64bit LPDDR4/LPDDR4x（最高可配32GB）存储16GB/32GB eMMC硬件参数以太网千兆以太网无线网络 2.4G/5G双频WIFI，支持扩展4G无线模块视频1×HDMI2.1（8K@60fps或4K@120fps）1×MIPI-DSI（4K@60fps）音频1×Phone输出（带MIC）1×Micro HDMI音频输出USB2×USB3.01×TypeC2×USB2.0电源DC5V输入(TypeC接口)其他接口1×CSI、1×DSI、1×UART、1×Debug、28×GPIO系统软件系统Android：Android12.0Linux：Ubuntu、Debian11、Buildroot其他参数尺寸85mm×56mm（标准树莓派尺寸）重量约50克散热散热器安装孔距：参考树莓派功耗待机功耗：约0.375W(5V/75mA)典型功耗：约1W(5V/200mA)最大功耗：约9W(5V/1800mA)环境工作温度：-10℃-70℃存储温度：-20℃-70℃存储湿度：10%～80%第3章配置清单3.1标配硬件清单●Pico Pi（RK3588S）主板一套●TypeC数据线1根●USB转串口转接板1个●网盘资料链接（通过客服获取）3.2选配硬件清单●5V电源适配器一个●7寸1024*600电容触摸MIPI液晶模组●1300W像素摄像头一个●USB摄相头一个第4章其他产品介绍4.1核心板系列处理器型号核心板型号备注S5P4418X4418CV3.5/X4418CV4180PIN邮票孔接口I4418CV2200PIN板对板连接器S5P6818X6818CV3.5/X6818CV4180PIN邮票孔接口I6818CV2200PIN板对板连接器RK3128X3128CV4144PIN邮票孔接口I3128CV1112PIN邮票孔接口PX30X30CV1144PIN邮票孔接口X30CV2144PIN邮票孔接口RK3288X3288CV3180PIN邮票孔接口I3288CV1220PIN邮票孔接口RK3399X3399CV3200PIN邮票孔接口X3399CV4200PIN邮票孔接口RK3399pro X3399proCV1.2220PIN邮票孔接口RK1808X1808CV1144PIN邮票孔接口MT8385X8385CV1168PIN邮票孔接口MT8768X8768CV1168PIN邮票孔接口A40I X40ICV2172PIN邮票孔接口T507X507CV2172PIN邮票孔接口RK3566X3566CV2/X3566CV3200PIN邮票孔接口RK3566I3566CV1172PIN邮票孔接口RK3568X3568CV2200PIN邮票孔接口RK3568I3568CV1172PIN邮票孔接口RK3588I3588CV1320PIN板对板连接器4.2开发板系列处理器型号开发板型号备注S5P4418x4418开发板x4418cv3评估板S5P6818x6818开发板x6818cv3评估板i6818开发板i6818cv2评估板RK3128X3128开发板x3128cv4评估板I3128开发板I3128CV1评估板PX30X30开发板x30cv1评估板RK3288x3288开发板x3288cv3评估板i3288开发板i3288cv1评估板RK3399x3399开发板x3399cv3/x3399cv4评估板RK3399pro x3399pro开发板x3399pro评估板RK1808x1808开发板x1808cv1评估板MT8385X8385开发板X8385CV1评估板MT8768X8768开发板X8768CV1评估板A40I X40I开发板X40ICV2评估板T507X507开发板X507CV2评估板RK3566X3566开发板X3566CV2/X3568CV3评估板RK3566I3566公板I3566CV1评估板RK3568X3568开发板X3568CV2评估板RK3568I3568公板I3568CV1评估板RK3588I3588开发板I3588CV1评估板RK3588S X3588S mini ITX主板X3588SCV1评估板4.3卡片电脑系列处理器型号卡片电脑型号备注Exynos4412ibox4412卡片电脑S5P4418ibox4418卡片电脑S5P6818ibox6818卡片电脑RK3399ibox3399卡片电脑RK3568ibox3568卡片电脑RK3588S Pico Pi说明：产品详细规格，以及更多其他产品请关注九鼎创展官方网站和论坛。

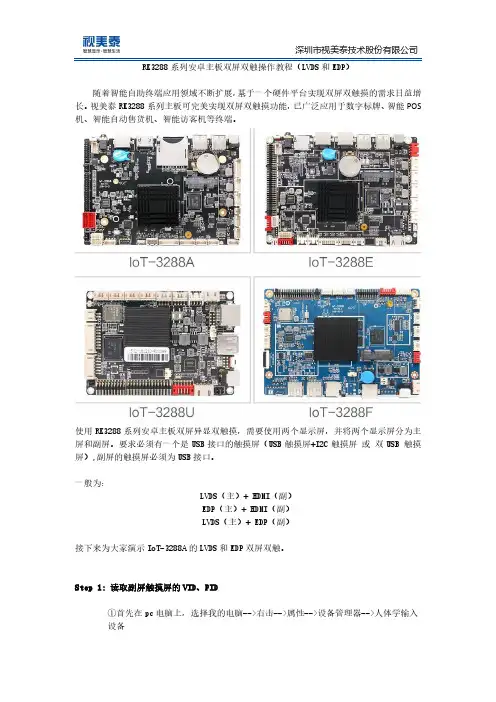

RK3288系列安卓主板双屏双触操作教程（LVDS和EDP）随着智能自助终端应用领域不断扩展，基于一个硬件平台实现双屏双触摸的需求日益增长。
