中华人民共和国国家标准综合布线工程验收规范（含条文说明）GB 50312-2007Code for engineering acceptance of genericcabling system for building and campus主编部门：中华人民共和国信息产业部批准部门：中华人民共和国建设部施行日期：2007 年10 月1 日中华人民共和国建设部公告第620 号建设部关于发布国家标准《综合布线系统工程验收规范》的公告现批准《综合布线系统工程验收规范》为国家标准，编号为GB 50312—2007，自2007 年10 月1 日起实施。

其中，第5.2.5 条为强制性条文，必须严格执行。

原《建筑与建筑群综合布线系统工程验收规范》GB/T50312—2000 同时废止.本规范由建设部标准定额研究所组织中国计划出版社出版发行。

中华人民共和国建设部二00 七年四月六日前言本规范是根据建设部建标［2004]67 号文件《关于印发“二00 四年工程建设国家标准制定、修订计划”的通知》的要求，对原《建筑与建筑群综合布线系统工程验收规范》CB／T 50312—2000 工程建设国家标准进行了修订,由信息产业部作为主编部门，中国移动通信集团设计院有限公司会同其他参编单位组成规范编写组共同编写完成的。

本规范在修订过程中，编制组进行了广泛的市场调查并展开了多项专题研究，认真总结了规范执行过程中的经验和教训，加以补充完善和修改，广泛吸取国内有关单位和专家的意见。

同时，参考了国内外相关标准规定的内容.本规范中以黑体字标志的条文为强制性条文，必须严格执行。

本规范由建设部负责管理和对强制性条文的解释，信息产业部负责日常管理，中国移动通信集团设计院有限公司负责具体技术内容的解释.在应用过程中如有需要修改与补充的建议，请将有关资料寄送中国移动通信集团设计院有限公司(地址：北京市海淀区丹棱街16 号，邮编：100080）,以供修订时参考。

综合布线各类验收表综合布线系统工程验收项目及内容阶段验收项目：土建施工情况验收内容：1.检查地面、墙面、门、电源插座及接地装置是否符合环境要求。

2.检查机房面积和预留孔洞的土建工艺。

3.检查施工电源和地板铺设情况。

阶段验收项目：器材检验验收内容：1.施工前检查器材。

2.检查型号、规格和数量。

3.进行电缆电气性能测试和光纤特性测试。

阶段验收项目：安全、防火要求验收内容：1.检查消防器材。

2.检查危险物的堆放和预留孔洞。

3.检查防火措施是否符合要求。

阶段验收项目：设备安装验收内容：1.检查规格、位置、质量。

2.检查配线部件及8位模块式通用插座。

3.检查安装位置是否正确。

阶段验收项目：电缆、光缆布放（楼内）验收内容：1.检查缆线的规格、路由、位置。

2.检查缆线暗埋和管道缆线的走向。

3.检查隧道缆线的安装位置、路由和土建设计是否符合工艺要求。

阶段验收项目：随工检验验收内容：随工检验施工前检查。

阶段验收项目：架空缆线验收内容：1.检查吊线规格、架设位置和装设规格。

2.检查吊线垂直度。

3.检查缆线规格、卡、挂间隔和引入是否符合工艺要求。

阶段验收项目：管道缆线验收内容：1.检查使用管孔孔径和缆线规格。

2.检查缆线走向和防护设施质量。

阶段验收项目：直埋缆线验收内容：1.检查缆线规格、敷设位置和埋设深度。

2.检查缆线的防护设施质量和回填土夯实质量。

阶段验收项目：隧道缆线验收内容：1.检查缆线规格、安装位置和路由。

2.检查土建设计是否符合工艺要求。

阶段验收项目：缆线终接验收内容：1.检查8位模块式通用插座、配线部位、光纤插座和各类跳线是否符合工艺要求。

2.进行电气性能测试和光纤特性测试。

阶段验收项目：系统测试验收内容：1.进行电气性能测试，包括衰减、长度和近端串扰。

2.进行光纤特性测试，包括衰减、长度和设计中特殊规定的测试内容。

阶段验收项目：工程总验收验收内容：1.检查竣工技术文件。

2.进行工程验收评价，包括衰减和长度。

GB50312-2007综合布线工程验收规范(正文)中华人民共和国国家标准GB50312-2007综合布线工程验收规范（含条文说明）GB50312-2007主编部门：中华人民共和国信息产业部批准部门：中华人民共和国建设部施行日期：2007年10月1日中华人民共和国建设部公告第620号建设部关于发布国家标准《综合布线系统工程验收规范》的公告现批准《综合布线系统工程验收规范》为国家标准，编号为GB 50312--2007，自2007年10月1日起实施。

其中，第5.2.5条为强制性条文，必须严格执行。

原《建筑与建筑群综合布线系统工程验收规范》GB／T 50312--2000同时废止。

本规范由建设部标准定额研究所组织中国计划出版社出版发行。

中华人民共和国建设部二00七年四月六日前言本规范是根据建设部建标[2004]67号文件《关于印发“二00四年工程建设国家标准制定、修订计划”的通知》的要求，对原《建筑与建筑群综合布线系统工程验收规范》CB／T 50312—2000工程建设国家标准进行了修订，由信息产业部作为主编部门，中国移动通信集团设计院有限公司会同其他参编单位组成规范编写组共同编写完成的。

本规范在修订过程中，编制组进行了广泛的市场调查并展开了多项专题研究，认真总结了规范执行过程中的经验和教训，加以补充完善和修改，广泛吸取国内有关单位和专家的意见。

同时，参考了国内外相关标准规定的内容。

本规范中以黑体字标志的条文为强制性条文，必须严格执行。

本规范由建设部负责管理和对强制性条文的解释，信息产业部负责日常管理，中国移动通信集团设计院有限公司负责具体技术内容的解释。

在应用过程中如有需要修改与补充的建议，请将有关资料寄送中国移动通信集团设计院有限公司(地址：北京市海淀区丹棱街16号，邮编：100080)，以供修订时参考。

本规范主编单位、参编单位和主要起草人：主编单位：中国移动通信集团设计院有限公司参编单位：中国建筑标准设计研究院中国建筑设计研究院中国建筑东北设计研究院现代集团华东建筑设计研究院有限公司五洲工程设计研究院主要起草人：张宜张晓微陈琪成彦朱立彤刘侃孙兰李雪佩张文才温伯银赵济安瞿二澜陈汉民目次1总则 (3)2环境检查 (3)3器材及测试仪表工具检查 (4)4设备安装检验 (6)5缆线的敷设和保护方式检验 (7)6缆线终接 (13)7工程电气测试 (14)8管理系统验收 (16)9工程验收 (17)GB50312-2007综合布线工程验收规范（附录） (18)附录A综合布线系统工程检验项目及内容 (18)附录B综合布线系统工程电气测试方法及测试内容 (20)附录C光纤链路测试方法 (32)附录D综合布线工程管理系统验收内容 (33)附录E测试项目和技术指标含义 (35)GB50312-2007综合布线工程验收规范(条文说明) (36)1总则1.0.1为统一建筑与建筑群综合布线系统工程施工质量检查、随工检验和竣工验收等工作的技术要求，特制定本规范。

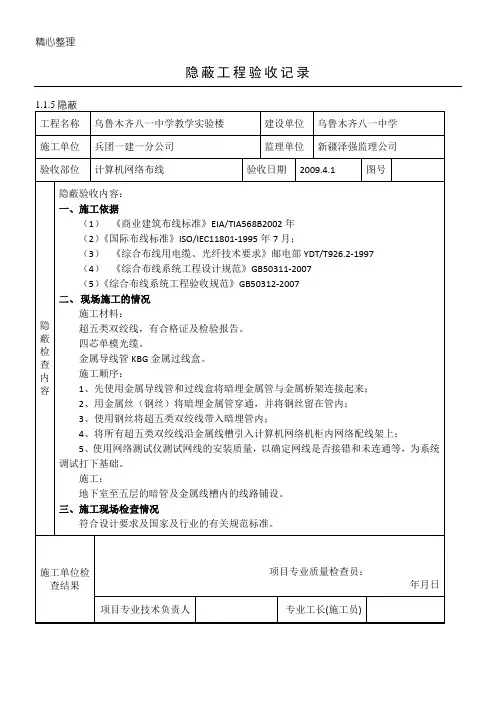

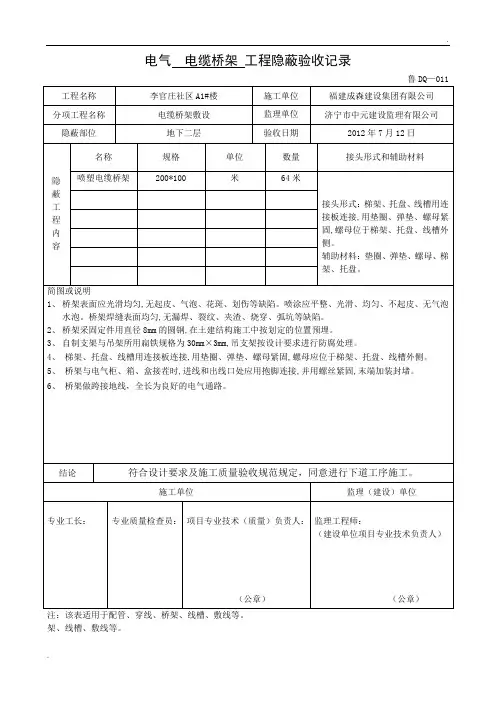

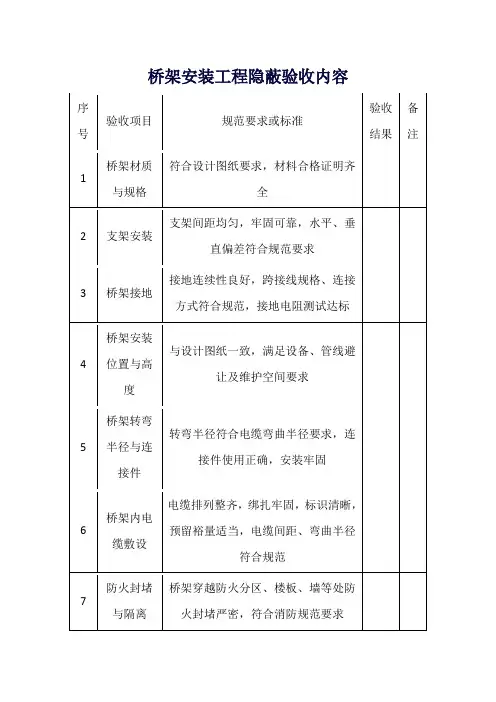

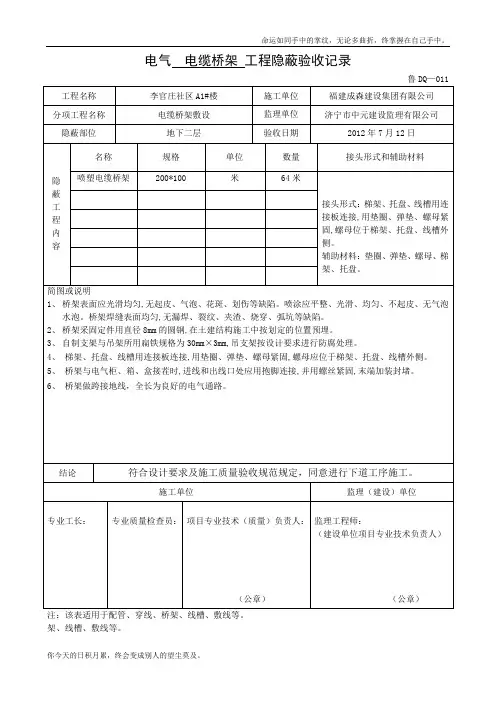

鲁DQ—011 工程名称李官庄社区A1#楼施工单位福建成森建设集团有限公司分项工程名称电缆桥架敷设监理单位济宁市中元建设监理有限公司隐蔽部位地下二层验收日期2012年7月12日隐蔽工程内容名称规格单位数量接头形式和辅助材料喷塑电缆桥架200*100 米64米接头形式：梯架、托盘、线槽用连接板连接,用垫圈、弹垫、螺母紧固,螺母位于梯架、托盘、线槽外侧。

辅助材料：垫圈、弹垫、螺母、梯架、托盘。

简图或说明1、桥架表面应光滑均匀,无起皮、气泡、花斑、划伤等缺陷。

喷涂应平整、光滑、均匀、不起皮、无气泡水泡。

桥架焊缝表面均匀,无漏焊、裂纹、夹渣、烧穿、弧坑等缺陷。

2、桥架采固定件用直径8mm的圆钢,在土建结构施工中按划定的位置预埋。

3、自制支架与吊架所用扁铁规格为30mm×3mm,吊支架按设计要求进行防腐处理。

4、梯架、托盘、线槽用连接板连接,用垫圈、弹垫、螺母紧固,螺母应位于梯架、托盘、线槽外侧。

5、桥架与电气柜、箱、盒接茬时,进线和出线口处应用抱脚连接,并用螺丝紧固,末端加装封堵。

6、桥架做跨接地线，全长为良好的电气通路。

结论符合设计要求及施工质量验收规范规定，同意进行下道工序施工。

施工单位监理（建设）单位专业工长：专业质量检查员：项目专业技术（质量）负责人：（公章）监理工程师：（建设单位项目专业技术负责人）（公章）注：该表适用于配管、穿线、桥架、线槽、敷线等。

架、线槽、敷线等。

鲁DQ—011 工程名称李官庄社区A1#楼施工单位福建成森建设集团有限公司分项工程名称电缆桥架敷设监理单位济宁市中元建设监理有限公司隐蔽部位东单元验收日期2012年7月5日隐蔽工程内容名称规格单位数量接头形式和辅助材料喷塑电缆桥架600*150 米35米接头形式：梯架、托盘、线槽用连接板连接,用垫圈、弹垫、螺母紧固,螺母位于梯架、托盘、线槽外侧。

辅助材料：垫圈、弹垫、螺母、梯架、托盘。

喷塑电缆桥架500*150 米51米喷塑电缆桥架400*150 米75米喷塑电缆桥架200*150 米150米简图或说明1、桥架表面应光滑均匀,无起皮、气泡、花斑、划伤等缺陷。
