中华人民共和国国家标准综合布线工程验收规范（含条文说明）GB 50312-2007Code for engineering acceptance of genericcabling system for building and campus主编部门：中华人民共和国信息产业部批准部门：中华人民共和国建设部施行日期：2007 年10 月1 日中华人民共和国建设部公告第620 号建设部关于发布国家标准《综合布线系统工程验收规范》的公告现批准《综合布线系统工程验收规范》为国家标准，编号为GB 50312—2007，自2007 年10 月1 日起实施。
其中，第5.2.5 条为强制性条文，必须严格执行。
原《建筑与建筑群综合布线系统工程验收规范》GB/T50312—2000 同时废止.本规范由建设部标准定额研究所组织中国计划出版社出版发行。
中华人民共和国建设部二00 七年四月六日前言本规范是根据建设部建标［2004]67 号文件《关于印发“二00 四年工程建设国家标准制定、修订计划”的通知》的要求，对原《建筑与建筑群综合布线系统工程验收规范》CB／T 50312—2000 工程建设国家标准进行了修订,由信息产业部作为主编部门，中国移动通信集团设计院有限公司会同其他参编单位组成规范编写组共同编写完成的。
本规范在修订过程中，编制组进行了广泛的市场调查并展开了多项专题研究，认真总结了规范执行过程中的经验和教训，加以补充完善和修改，广泛吸取国内有关单位和专家的意见。
同时，参考了国内外相关标准规定的内容.本规范中以黑体字标志的条文为强制性条文，必须严格执行。
本规范由建设部负责管理和对强制性条文的解释，信息产业部负责日常管理，中国移动通信集团设计院有限公司负责具体技术内容的解释.在应用过程中如有需要修改与补充的建议，请将有关资料寄送中国移动通信集团设计院有限公司(地址：北京市海淀区丹棱街16 号，邮编：100080）,以供修订时参考。

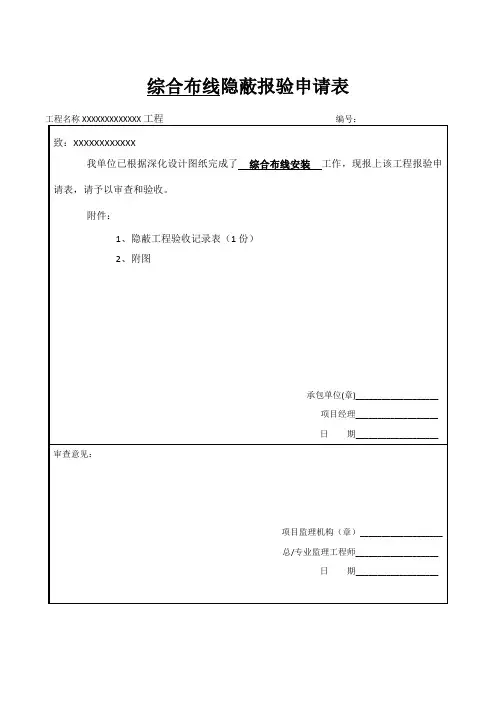

综合布线各类验收表综合布线系统工程验收项目及内容阶段验收项目：土建施工情况验收内容：1.检查地面、墙面、门、电源插座及接地装置是否符合环境要求。
2.检查机房面积和预留孔洞的土建工艺。
3.检查施工电源和地板铺设情况。
阶段验收项目：器材检验验收内容：1.施工前检查器材。
2.检查型号、规格和数量。
3.进行电缆电气性能测试和光纤特性测试。
阶段验收项目：安全、防火要求验收内容：1.检查消防器材。
2.检查危险物的堆放和预留孔洞。
3.检查防火措施是否符合要求。
阶段验收项目：设备安装验收内容：1.检查规格、位置、质量。
2.检查配线部件及8位模块式通用插座。
3.检查安装位置是否正确。
阶段验收项目：电缆、光缆布放（楼内）验收内容：1.检查缆线的规格、路由、位置。
2.检查缆线暗埋和管道缆线的走向。
3.检查隧道缆线的安装位置、路由和土建设计是否符合工艺要求。
阶段验收项目：随工检验验收内容：随工检验施工前检查。
阶段验收项目：架空缆线验收内容：1.检查吊线规格、架设位置和装设规格。
2.检查吊线垂直度。
3.检查缆线规格、卡、挂间隔和引入是否符合工艺要求。
阶段验收项目：管道缆线验收内容：1.检查使用管孔孔径和缆线规格。
2.检查缆线走向和防护设施质量。
阶段验收项目：直埋缆线验收内容：1.检查缆线规格、敷设位置和埋设深度。
2.检查缆线的防护设施质量和回填土夯实质量。
阶段验收项目：隧道缆线验收内容：1.检查缆线规格、安装位置和路由。
2.检查土建设计是否符合工艺要求。
阶段验收项目：缆线终接验收内容：1.检查8位模块式通用插座、配线部位、光纤插座和各类跳线是否符合工艺要求。
2.进行电气性能测试和光纤特性测试。
阶段验收项目：系统测试验收内容：1.进行电气性能测试，包括衰减、长度和近端串扰。
2.进行光纤特性测试，包括衰减、长度和设计中特殊规定的测试内容。
阶段验收项目：工程总验收验收内容：1.检查竣工技术文件。
2.进行工程验收评价，包括衰减和长度。
建筑与建筑群综合布线系统工程验收规范Code for engin eeri ng accepta nee of gen eric cabli ng System for buildig andcampus GBT/T 50312-2000主编部门：中华人民共和国信息产业部批准部门：中华人民共和国建设部施行日期：2000年8月1日中国计划出版社2000北京目次1. 总则2. 环境检查3. 器材检验4. 设备安装检验5. 缆线的敷设和保护方式检验•缆线的敷设*保护措施6. 缆线终接7. 工程电气测试8. 工程验收附录A 综合布线系统工程检验项目及内容附录B 综合布线系统工程电气测试方法及测试内容附录 C 光纤链路测试方法附录 D 光纤连接器极性附录E 对绞电缆型号表示法本规范用词说明附：条文说明1.0.1为统一建筑与建筑群综合布线系统工程施工质量检查、随工检验和竣工验收等工作的技术要求，制定本规范。
1.0.2本规范适用于新建、扩建综合布线系统工程的验收。
1.0.3工程中凡遇本规范未包括的技术标准、技术要求，可依据设计规范的要求及相关国家标准执行。
1.0.4在施工过程中，施工单位必须执行本规范有关施工质量检查的规定。
建设单位应通过工地代表或工程监理人员加强工地的随工质量检查，及时组织隐蔽工程的检验和签证工作。
1.0.5综合布线系统工程的验收，除应符合本规范外，尚应符合国家现行的有关标准的规定。
环境检查2 . 0. 1应对交接间、设备间、工作区的建筑和环境条件进行检查，检查内容如下：*交接间、设备间、工作区土建工程已全部竣工。
房屋地面平整、光洁，门的高度和宽度应不妨碍设备和器材的搬运，门锁和钥匙齐全。
•房屋预埋地槽、暗管及孔洞和竖井的位置、数量、尺寸均应符合设计要求。
•铺面活动地板的场所，活动地板防静电措施的接地应符合设计要求。
*交接间、设备间应提供220V单相带地电源插座。
*交接间、设备间应提供可靠的接地装置，设置接地体时，检查接地电阻值及接地装置应符合设计要求•交接间、设备间的面积、通风及环境温、湿度应符合设计要求。
中华人民共和国国家标准建筑与建筑群综合布线系统工程验收规范GB/T 50312—2000 1 总则1.0.1 为统一建筑与建筑群综合布线系统工程施工质量检查、随工检验和竣工验收等工作的技术要求，制定本规范。
1.0.2 本规范适用于新建、扩建、改建综合布线系统工程的验收。
1.0.3 工程中凡遇本规范未包括的技术标准、技术要求，可依据设计规范的要求及相关国家标准执行。
1.0 4 在施工过程中，施工单位必须执行本规范有关施工质量检查的规定。
建设单位应通过工地代表或工程监理人员加强工地的随工质量检查，及时组织隐蔽工程的检验和签证工作。
1.0.5 综合布线系统工程的验收，除应符合本规范外，尚应符合国家现行的有关标准的规定。
2 环境检查2.0.1 应对交接间、设备间、工作区的建筑和环境条件进行检查，检查内容如下：1 交接间、设备间、工作区土建工程已全部竣工。
房屋地面平整、光洁，门的高度和宽度应不妨碍设备和器材的搬运，门锁和钥匙齐全。
2 房屋预埋地槽、暗管及孔洞和竖井的位置、数量、尺寸均应符合设计要求。
3 铺设活动地板的场所，活动地板防静电措施的接地应符合设计要求。
4 交接间、设备间应提供220V单相带地电源插座。
5 交接间、设备间应提供可靠的接地装置，设置接地体时，检查接地电阻值及接地装置应符合设计要求。
6 交接间、设备间的面积、通风及环境温、湿度应符合设计要求。
3 器材检验3.0.1 器材检验一般要求如下：1 工程所用缆线器材型式、规格、数量、质量在施工前应进行检查，无出厂检验证明材料或与设计不符者不得在工程中使用。
2 经检验的器材应做好记录，对不合格的器件应单独存放，以备核查与处理。
3 工程中使用的缆线、器材应与订货合同或封存的产品在规格、型号、等级上相符。
4 备品，备件及各类资料应齐全。
3.0.2 型材、管材与铁件的检验要求如下：1 各种型材的材质、规格、型号应符合设计文件的规定，表面应光滑、平整，不得变形、断裂。
建筑与建筑群综合布线系统工程验收规范GBT/T 50312-2000主编部门：中华人民共和国信息产业部批准部门：中华人民共和国建设部施行日期:2000年8月1日目次1.总则2.环境检查3.器材检验4.设备5.安装检验6.缆线的敷设和保护方式检验缆线的敷设保护措施7.缆线终接8.工程电气测试9.工程验收附录A 综合布线系统工程检验项目及内容附录B 综合布线系统工程电气测试方法及测试内容附录C 光纤链路测试方法附录D 光纤连接器极性附录E 对绞电缆型号表示法本规范用词说明附:条文说明总则1。
0.1 为统一建筑与建筑群综合布线系统工程施工质量检查、随工检验和竣工验收等工作的技术要求,制定本规范.1.0。
2 本规范适用于新建、扩建综合布线系统工程的验收。
1。
0.3 工程中凡遇本规范未包括的技术标准、技术要求,可依据设计规范的要求及相关国家标准执行。
1.0.4 在施工过程中，施工单位必须执行本规范有关施工质量检查的规定。
建设单位应通过工地代表或工程监理人员加强工地的随工质量检查，及时组织隐蔽工程的检验和签证工作。
1。
0。
5 综合布线系统工程的验收，除应符合本规范外，尚应符合国家现行的有关标准的规定。
环境检查2．0．1应对交接间、设备间、工作区的建筑和环境条件进行检查，检查内容如下: 交接间、设备间、工作区土建工程已全部竣工。
房屋地面平整、光洁，门的高度和宽度应不妨碍设备和器材的搬运，门锁和钥匙齐全.房屋预埋地槽、暗管及孔洞和竖井的位置、数量、尺寸均应符合设计要求。
铺面活动地板的场所,活动地板防静电措施的接地应符合设计要求。
交接间、设备间应提供220V单相带地电源插座。
交接间、设备间应提供可靠的接地装置,设置接地体时，检查接地电阻值及接地装置应符合设计要求。
交接间、设备间的面积、通风及环境温、湿度应符合设计要求。
器材检查3．0．1器材检验一般要求如下：工程所用缆线器材型式、规格、数量、质量在施工前应进行检查，无出厂检验证明材料与设计不符者不得在工程中使用。
综合布线工程施工验收一、综合布线工程施工验收的意义综合布线工程施工验收是提高工程质量、保障工程质量的重要环节。
通过施工验收可以进一步确认工程施工的合规性和合法性，同时也可以发现工程中存在的问题、隐患及存在的质量问题，及时加以整改和解决。
通过施工验收可以有效保证工程的质量和安全，确保工程长久的稳定运行。
二、综合布线工程施工验收内容1、设计方案审查：对工程设计方案进行审查，核对设计是否符合相关标准和规范要求，是否满足使用要求，对设计中可能存在的问题及风险进行评估和调整。
2、施工材料验收：对施工所使用的材料进行检查，保证材料的质量符合标准和要求，是否有产品合格证明，材料配送对应，并进行相应的验收记录。
3、施工质量验收：对施工方在工程施工过程中的操作和施工质量进行验收，检查是否符合相关标准和要求，是否按照设计方案进行施工，是否存在差错及问题。
4、安装标准验收：检查设备安装是否符合相应的安装标准和要求，是否合理配置、连接和固定，是否符合相关规范要求，对设备安装进行检测和调试。
5、验收文件备案：进行综合布线工程的验收记录，记录验收过程中的各个环节和细节，对存在的问题、不合格、隐患等进行整改和解决，形成验收报告并进行备案。
三、综合布线工程施工验收的要求1、严格按照设计要求进行验收：确保工程施工符合设计要求，实现设计效果预期，对存在问题及差错进行纠正和整改。
2、质量检测合格：对施工质量进行严格把控和检测，确保施工质量符合要求，避免因施工差错导致工程质量问题。
3、安全施工验收：对施工过程中涉及到的安全事宜进行检查和验收，确保施工过程中不存在安全隐患，保障工程施工安全。
4、验收文件齐全：对验收过程进行全面记录，形成验收报告和相关文件，确保验收过程和结果能够被及时、全面的记录和备份。
四、综合布线工程施工验收的实施流程1、确定验收时间和人员：在工程施工完成后，由相关部门确定验收时间和参与验收的人员，确保验收工作能够按时进行。
鲁DQ- 011
注：该表适用于配管、穿线、桥架、线槽、敷线等。
架、线槽、敷线等。
鲁DQ- 011
注：该表适用于配管、穿线、桥架、线槽、敷线等。
架、线槽、敷线等。
鲁DQ- 011
注：该表适用于配管、穿线、桥架、线槽、敷线等。
架、线槽、敷线等。
鲁DQ- 011
注：该表适用于配管、穿线、桥架、线槽、敷线等。
架、线槽、敷线等。
鲁DQ- 011
注：该表适用于配管、穿线、桥架、线槽、敷线等。
架、线槽、敷线等。
鲁DQ- 011
注：该表适用于配管、穿线、桥架、线槽、敷线等。
架、线槽、敷线等。
鲁DQ- 011
注：该表适用于配管、穿线、桥架、线槽、敷线等。
架、线槽、敷线等。
鲁DQ- 011
注：该表适用于配管、穿线、桥架、线槽、敷线等。
架、线槽、敷线等。
鲁DQ- 011
注：该表适用于配管、穿线、桥架、线槽、敷线等。
架、线槽、敷线等。
综合布线系统工程验收规范1总则1.0.1为统一建筑与建筑群综合布线系统工程施工质量检查、随工检验和竣工验收等工作的技术要求，制定本规范。
1.0.2本规范适用于新建、扩建和改建建筑与建筑群综合布线系统工程的验收。
1.0.3在施工过程中，施工单位应符合施工质量检查的规定。
建设单位应通过工地代表或工程监理人员加强工地的随工质量检查，及时组织隐蔽工程的检验和签证工作。
1.0.4综合布线工程验收前应进行自检测试和竣工验收测试工作。
1.0.5综合布线系统工程的验收除应符合本规范外，尚应符合国家现行有关标准的规定。
2缩略语ACR-F(Attenuation to Crosstalk Ratio at the Far-end) 衰减远端串音比ACR-N(Attenuation to Crosstalk Ratio at the Near-end ）衰减近端串音比d. c. (Direct Current Loop Resistance)直流环路电阻ELTCTL(Equal Level TCTL) 两端等效横向转换损耗FEXT[Far End Crosstalk Attenuation Closs)J远端串音ILCinsertion Loss) 插入损耗NEXT[Near End Crosstalk Attenuation Closs)J近端串音OLT(Optical Line Terminal)光线路终端OLTS(Optical Loss Test Set)光损耗测试OTDR (Optical Time Domain Reflectometer)光时域反射PS NEXT[Pow Sum Near End Crosstalk Attenuation Closs)J近端串音功率和PS AACR F(Power Sum Attenuation to Alien Crosstalk Ratio at the Far-end)外部远端串音比功率和PS AACR-Favg( Average Power Sum Attenuation to Alien Crosstalk Ratio at the Far end)外部远端串音平均值比功率和PS ACR F( Power Sum Attenuation to Crosstalk Ratio at the Far-end)衰减远端串音比功率和PS ACR-N (Power Sum Attenuation to Crosstalk Ratio at theNear-end)衰减近端串音比功率和PS ANEXT[Power Sum Alien Near-End Crosstalk(loss ）］外部近端串音功率和PS ANEXTavg[Average Pow Sum Alien Near-End Crosstalk Closs)]外部近端串音平均值功率和PS FEXT(Power Sum Far End Crosstalk)远端串音功率和RL(Return Loss)回波损耗TCL(Transverse Conversion Loss)横向转换损耗TCTL(Transverse Conversion Transfer Loss)横向转换转移损耗3环境检查3.0.1工作区、电信间、设备间等建筑环境检查应符合下列规定：工作区、电信间、设备间及用户单元区域的土建工程应已全部竣工。
