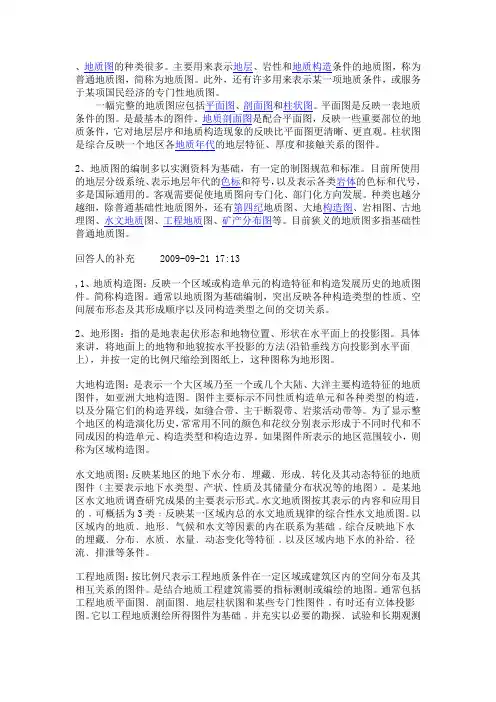

、地质图的种类很多。
主要用来表示地层、岩性和地质构造条件的地质图，称为普通地质图，简称为地质图。
此外，还有许多用来表示某一项地质条件，或服务于某项国民经济的专门性地质图。
一幅完整的地质图应包括平面图、剖面图和柱状图。
平面图是反映一表地质条件的图。
是最基本的图件。
地质剖面图是配合平面图，反映一些重要部位的地质条件，它对地层层序和地质构造现象的反映比平面图更清晰、更直观。
柱状图是综合反映一个地区各地质年代的地层特征、厚度和接触关系的图件。
2、地质图的编制多以实测资料为基础，有一定的制图规范和标准。
目前所使用的地层分级系统、表示地层年代的色标和符号，以及表示各类岩体的色标和代号，多是国际通用的。
客观需要促使地质图向专门化、部门化方向发展。
种类也越分越细，除普通基础性地质图外，还有第四纪地质图、大地构造图、岩相图、古地理图、水文地质图、工程地质图、矿产分布图等。
目前狭义的地质图多指基础性普通地质图。
回答人的补充2009-09-21 17:13,1、地质构造图：反映一个区域或构造单元的构造特征和构造发展历史的地质图件。
简称构造图。
通常以地质图为基础编制，突出反映各种构造类型的性质、空间展布形态及其形成顺序以及同构造类型之间的交切关系。
2、地形图：指的是地表起伏形态和地物位置、形状在水平面上的投影图。
具体来讲，将地面上的地物和地貌按水平投影的方法(沿铅垂线方向投影到水平面上)，并按一定的比例尺缩绘到图纸上，这种图称为地形图。
大地构造图：是表示一个大区域乃至一个或几个大陆、大洋主要构造特征的地质图件，如亚洲大地构造图。
图件主要标示不同性质构造单元和各种类型的构造，以及分隔它们的构造界线，如缝合带、主干断裂带、岩浆活动带等。
为了显示整个地区的构造演化历史，常常用不同的颜色和花纹分别表示形成于不同时代和不同成因的构造单元、构造类型和构造边界。
如果图件所表示的地区范围较小，则称为区域构造图。
水文地质图：反映某地区的地下水分布﹑埋藏﹑形成﹑转化及其动态特征的地质图件（主要表示地下水类型、产状、性质及其储量分布状况等的地图）。
《土力学地基基础》第四版习题集解答第一章 工程地质1.1 如何鉴定矿物？准备一些常见的矿物，如石英、正长石、斜长石、角闪石、辉石、方解石、云母、滑石和高岭土等，进行比较与鉴定。
1.2 岩浆岩有何特征？准备若干常见的岩浆岩标本，如花岗岩、正长岩、闪长岩、辉绿岩、玄武岩、安山岩、玢岩和辉岩进行鉴定。
1.3 沉积岩最显著的特征是什么？准备多种常见的沉积岩标本，如砾岩、角砾岩、砂岩、凝灰岩、泥岩、页岩、石灰岩和泥灰岩等，进行对比鉴定。
1.4 变质岩有什么特征？准备几种常见的变质岩，如大理岩、石英岩、板岩、云母片岩和片麻岩进行比较与鉴定。
1.5解：水池长度、宽度、高度分别为50、20、4m 壁厚0.3m。
水池与地面齐平。
1）底板浮力计算：底板~水面之间的水位深度h=4-2.5=1.5m底板静水压力强度：Pw=γw h=10×1.5=15KPa=15KN/m 2底板面积S 底板=50×20=1000m 2底板上的浮力P 浮= Pw×S 底板=15000KN2）不考虑钢筋混凝土水池自重的侧壁摩擦阻力F 1和抗浮安全系数计算：钢筋混凝土水池的侧壁面积S 侧壁=2×[（50×4）+（20×4）]= 560m 2已知侧壁与土体之间的摩擦强度为μ=10KPa； 侧壁总摩擦力F 1=μ×S 侧壁=10×560＝5600KN∵F 1＜P 浮，抗浮安全系数K= F 1/P 浮=5600/15000=0.37＜1，∴在不考虑钢筋混凝土水池自重时，水池刚竣工，未充水，也不考虑池中水重量，此时不安全。
3）考虑钢筋混凝土水池自重的抗浮安全系数计算：钢筋混凝土的重度一般为γ砼=24KN/m 3；钢筋混凝土水池四个侧壁体积V 1=2×[（50×4×0.3）+（20-2×0.3）×4×0.3]=166.56m 3扣掉侧壁厚度尺寸后钢筋混凝土水池底板体积V 2：V 2=[（50-0.6）×（20-0.6）] ×0.3=287.5m 3所以，水池本身钢筋混凝土的体积V=V 1+V 2=454 m 3钢筋混凝土水池重量W=γ砼×V=24×454＝10896KN∵F 1+W=16496＞P 浮，抗浮安全系数K= 16496/15000=1.1＞1， ∴在考虑钢筋混凝土水池自重时，此时安全。
感激【2 】下载地质图一.地质图的种类和根本内容用划定的符号.线条.色彩来反应一个地区地质前提和地质汗青成长的图件,叫地质图.它是根据野外探明和收集的各类地质勘测材料,按必定比例投影在地形底图上编制而成的,是地质勘探工作的重要成果之一.（一）地质图的种类1.通俗地质图以必定比例尺的地形图为底图,反应一个地区的地形.地层岩性.地质结构.地壳活动及地质成长汗青的根本图件,称为通俗地质图,简称地质图.在一张通俗地质图上,除了地质平面图(主图)外,一般还有一个或两个地质剖面图和分解地层柱状图,通俗地质图是编制其它专门性地质图的根本图件.按工作的具体程度和工作阶段不同,地质图可分为大比例尺的(＞1：25000).中比例尺的〔1：5000～1：10万〕.小比例尺的（1：20万～1：100万).在工程扶植中,一般是大比例尺的地质图.缺地质图2.地貌及第四纪地质图以必定比例尺地地形图为底图,重要反应一个地区的第四纪沉积层的成因类型.岩性及其形成时期.地貌单元的类型和形态特点的一种专门性地质图,称为地貌及第四纪地质图.3.水文地质图以必定比例尺地地形图为底图,反应一个地区总的水文地质前提或某一个水文地质前提及地下水的形成.散布纪律的地质图件,称为水文地质图.水文地质图工程地质图是各类工程建筑物专用的地质图,如衡宇建筑工程地质图.水库坝址工程地质图.铁路工程地质图等.工程地质图一般是以通俗地质图为基本,只是增加了各类与工程有关的工程地质内容.如在地下洞室纵断面工程地质图上,要表示出围岩的类别.地下水量.影响地下洞室稳固性的各类地质身分等.（二）地质图的根本内容平面地质图又称为主图,是地质图的主体部分,重要包括：地理概况：图区地点的地理地位(经纬度.坐标线).重要居平易近点(城镇.村庄地点地).地形.地貌特点等.一般地质现象：地层.岩性.产状.断层等.特别地质现象：崩塌.滑坡,泥石流.喀斯特.泉及重要蚀变现象.2.地质剖面图在平面图上,选择一条至数条有代表性的图切剖面,以表示岩性.褶皱.断层的空间展布形态及产状.地貌特点等..地质剖面图3.分解柱状图重要表示平面图区内的地层层序.厚度.岩性变化及接触关系等.4.比例尺解释比例尺的大小,用数字：1：×××;也可用尺标：5.图例重要解释地质图中所用线条符号和色彩的寄义,按照沉积地层层序.岩浆岩.地质结构和其它地质现象的次序分列.6.义务栏(图签) 解释地质图的编制单位.图名.图号.比例尺.编审人员.成图日期等,便于查找.二.地质前提在地质图上的表示（一）地层岩性的表示地层岩性在地质图上是经由过程地层分界限.地层年月代号.岩性符号和色彩,并合营图例解释来表示的.1.第四纪松散沉积层外形不规矩,但有必定的纪律性,大多在河谷斜坡.盆地边缘.平原与山地接壤处,大致沿山麓等高线延长.2.岩浆侵入体的界限外形最不规矩,也无纪律可循,需根据实地情形测绘.3.层状岩层的界限（1)程度岩层,程度岩层的产状与地形等高平行或重合,呈关闭的曲线.（2）竖立岩层,竖立岩层的地层界限不受地形的影响,呈直线沿岩层的走向延长,并与地形等高线直交.（3）竖直岩层有三种不同的情形：岩层偏向与地形坡向相反时,地层界限的曲折偏向(“V”字形曲折尖端)和地形等高线的曲折偏向雷同,但地层界限的曲折程度比地形等高线的曲折度小.岩层偏向与地形坡向雷同,并且倾角小于地面坡角时,地层分界限的曲折偏向与地形等高线的曲折偏向雷同,但地层界限的曲折度比地形等高线的曲折度大.岩层偏向与地形坡向雷同,并且倾角大于坡角时,地层分界限的曲折偏向与地形等高线的曲折偏向相反.（二）岩层产状的表示程度岩层竖立岩层,箭头指向较新地层.竖直岩层,长线代表走向.短线代表偏向,数字代表倾角的度数.倒转岩层,长线代表走向.弯线代表倒转后岩层偏向.箭头指向老岩层,数字代表倾角度数.（三）岩层接触关系的表示1.层状岩层间的接触关系（1）整合接触：在地质图上表现为两套地层的界限大体平行,较新的地层只与一个较老地层相邻接触,且地层年月持续.（2）平行不整合接触(假整合接触)：在地质图上表现为两套地层的界限大体平行,较新的地层也只与一个较老地层相邻接触,但地层年月不持续.（3）角度不整合接触(不整合接触)：在地质图上表现为两套地层的界限不平行,呈角度交截,一种较新的地层同多个较老地层相邻接触,产状不同,地层年月不持续.2.岩浆岩侵入体与围岩的接触关系（1）侵入接触：在地质图上表现为沉积岩的界限被岩浆岩界限截断.（2）沉积接触：在地质图上表现为岩浆岩的界限被沉积岩界限截断.沉积接触（四）褶皱的表示褶皱在地质图上重要经由过程地层的散布纪律.年月新老关系和岩层产状分解表示出来,为了凸起褶皱轴部的地位及褶皱的形态类型,在地质结构图上,常在褶皱核部地层的中心,用下列符号加重表示：背斜倒转背斜向斜倒转向斜（五）断层的表示在断层出露地位,在彩色地质图上常用红线.在诟谇地质图上用粗黑线符号表示：代表正断层,长线代表断层出露地位和断层线延长偏向,带箭头的短线代表断层面的偏向,数字为断层面倾角,不带箭头的双短线地点的一侧为断层的降低盘.代表逆断层,符号与上同.代表平移断层,箭头代表本盘相对滑动的偏向,短线代表断层面偏向,度数表示断层面的倾角.三.浏览剖析地质图-读图步骤1.比例尺：各类地质图都有必定的精度,从比例尺大小就可以看出,比例尺越大,内容越具体,地质现象表达的就越清晰,同时也可根据比例尺,盘算该图区的面积.2.图例：平面图.剖面图.柱状图的地层图例(符号.色彩.线条等)都是一致的,此外还有结构图例（包括产状.褶皱.断裂）.地貌.天然地质感化的图例(滑坡.岩溶)等.3.地貌：懂得地形升沉,山水.河道水系的散布等,并联合剖析第四纪地层的散布.4.地层散布和岩性：区内消失的地层时期.岩性.产状等.5.结构：断层.褶皱的类型.范围.散布和性质,本区的结构线走向6.不良地质：滑坡.崩塌.岩溶等.7.地史剖析8.评价：根据图内表现的地质前提,可对建筑物场地的工程地质前提进行初步评价,并可提出进一步勘探工作的看法.四.地质剖面图的绘制（一）程度岩层地质剖面图的绘制办法与步骤1.选择剖面线2.肯定剖面制图比例尺3.切制地形剖面4.勾绘地质界限5.标注斑纹.代号6.整饰图件（二）竖直岩层地质剖面图的绘制在竖直岩层地区地质图上切制地质剖面图,其作图办法大体上与程度岩层地区地质剖面图的切制办法雷同,但应留意下列几个方面的问题：1.选择剖面线之前要细心浏览和剖析地质图,懂得图幅内各地层的时期.层序.产状.散布及其与地形升沉和散布的关系.剖面线偏向应尽可能垂直区域地层走向,且经由过程所有地层及地层升沉最大地段.剖面选好后需在地质图上注明地位和编号.2.地质剖面图的比例尺一般要与地形图雷同,如需放大,则程度比例尺也一致放大,避免曲解剖面地形和岩层倾角.如在特别情形下,也可只放大垂直比例尺,但要变换岩层倾角.3.当剖面线偏向与岩层走向垂直或根本垂直时,剖面图上的岩层界限按真倾角绘制.若剖面线偏向与岩层走向不垂直,二者所夹锐角<80°时,剖面图上岩层界限应按视倾角绘制.4.在地质剖面图上用划定的图例将不整合明白表示出来.此外,在画角度不整合结构时,要先画不整合面以上岩层,后画不整合面以下岩层（三）褶皱地区地质剖面图的绘制根据褶皱地区地质图切制地质剖面图的步骤和办法,与切制程度岩层及竖直岩层地质剖面图根本雷同,但需留意以下几个方面的问题.1.剖析图区地形和结构特点作图前应细心浏览地质图,剖析图幅内构成褶皱结构的地层,褶皱的展布偏向和形态特点,次级结构.断层及岩浆活动情形,以及结构.岩性与地形升沉的关系等问题,作到心中稀有.2.选择剖面线剖面线尽可能垂直皱褶轴线偏向,并经由过程全褶皱结构重要褶皱结构. 3.具体绘制办法在前提不同的情形下,褶皱地区地质剖面图的作图办法也不雷同.（1）地质图上无地形等高线且褶皱岩层的厚度及产状无具体记录时,在这种情形下,地质剖面图的作图办法如下.Ⅰ）假定地面程度,则地形剖面线可用程度线代替.Ⅱ）在地质图上选择一层出露次数最多的地层,并以它在地质图上的最小露头宽度作为其地层的厚度.Ⅲ）在地质剖面图上,以所选地层上层面与剖面线的交点为圆心,以它在地质图上的最小露头宽度为半径画弧,从该地层基层面分界点起引此圆弧的切线,则此切线即为该地层的基层面界限.用这种办法得出该地层在剖面上所有露头点的底面界限后,再用滑腻曲线将该岩层各底面界限界限衔接起来,即画出该地层的褶皱形态.Ⅳ）剖面上所切过的其它地层界限露头点,可按照上述褶皱形态依次勾绘出这些地层界限,即绘制出全部地质剖面.在前提不同的情形下,褶皱地区地质剖面图的作图办法也不雷同.(2).当地质图上有地形等高线且岩层厚度及岩层产状均有较具体记录时,地质剖面图的编制办法与程度岩层地区及竖直岩层地区地质剖面图的编制办法根本雷同.在作图时要留意以下几个问题：Ⅲ）剖面线切过褶皱岩层,当发明褶曲一翼仅有局部地段的岩层产状不调和时,应在保持岩层厚度不变的情形下,将局部较陡或较缓的岩层向深部加以修正,使之慢慢与岩层重要产状一致.Ⅳ）当应用的地形地质图比例尺较小,采用编构法编制地质剖面图.当应用的是大比例尺地形地质图,可直接根据现实材料或深部的工程掌握所取得的确实材料,进行编联地质界限及勾绘褶皱形态.Ⅰ）在绘制褶曲转折端时,可根据褶曲岩层产状的变化趋向来勾绘.Ⅱ）当剖面切过不整合界限时,可在地质剖面图上先画出不整合面以上的结构形态,然后再画不整合面以下的结构形态.。
地质图的种类和基本内容⼀、地质图的种类和基本内容⽤规定的符号、线条、⾊彩来反映⼀个地区地质条件和地质历史发展的图件，叫地质图。
它是依据野外探明和收集的各种地质勘测资料，按⼀定⽐例投影在地形底图上编制⽽成的，是地质勘察⼯作的主要成果之⼀。
（⼀）地质图的种类1、普通地质图以⼀定⽐例尺的地形图为底图，反映⼀个地区的地形、地层岩性、地质构造、地壳运动及地质发展历史的基本图件，称为普通地质图，简称地质图。
在⼀张普通地质图上，除了地质平⾯图(主图)外，⼀般还有⼀个或两个地质剖⾯图和综合地层柱状图，普通地质图是编制其它专门性地质图的基本图件。
按⼯作的详细程度和⼯作阶段不同，地质图可分为⼤⽐例尺的(＞1：25000)、中⽐例尺的〔1：5000～1：10万〕、⼩⽐例尺的（1：20万～1：100万)。
在⼯程建设中，⼀般是⼤⽐例尺的地质图。
2、地貌及第四纪地质图以⼀定⽐例尺地地形图为底图，主要反映⼀个地区的第四纪沉积层的成因类型、岩性及其形成时代、地貌单元的类型和形态特征的⼀种专门性地质图，称为地貌及第四纪地质图。
3、⽔⽂地质图以⼀定⽐例尺地地形图为底图，反映⼀个地区总的⽔⽂地质条件或某⼀个⽔⽂地质条件及地下⽔的形成、分布规律的地质图件，称为⽔⽂地质图。
4、⼯程地质图⼯程地质图是各种⼯程建筑物专⽤的地质图，如房屋建筑⼯程地质图、⽔库坝址⼯程地质图、铁路⼯程地质图等。
⼯程地质图⼀般是以普通地质图为基础，只是增添了各种与⼯程有关的⼯程地质内容。
如在地下洞室纵断⾯⼯程地质图上，要表⽰出围岩的类别、地下⽔量、影响地下洞室稳定性的各种地质因素等。
1、平⾯地质图平⾯地质图⼜称为主图，是地质图的主体部分，主要包括：地理概况：图区所在的地理位置(经纬度、坐标线)、主要居民点(城镇、乡村所在地)、地形、地貌特征等。
⼀般地质现象：地层、岩性、产状、断层等。
特殊地质现象：崩塌、滑坡，泥⽯流、喀斯特、泉及主要蚀变现象。
2、地质剖⾯图在平⾯图上，选择⼀条⾄数条有代表性的图切剖⾯，以表⽰岩性、褶皱、断层的空间展布形态及产状、地貌特征等。
一、地质图的种类与基本内容用规定的符号、线条、色彩来反映一个地区地质条件与地质历史发展的图件,叫地质图。
它就是依据野外探明与收集的各种地质勘测资料,按一定比例投影在地形底图上编制而成的,就是地质勘察工作的主要成果之一。
(一)地质图的种类1、普通地质图以一定比例尺的地形图为底图,反映一个地区的地形、地层岩性、地质构造、地壳运动及地质发展历史的基本图件,称为普通地质图,简称地质图。
在一张普通地质图上,除了地质平面图(主图)外,一般还有一个或两个地质剖面图与综合地层柱状图,普通地质图就是编制其它专门性地质图的基本图件。
按工作的详细程度与工作阶段不同,地质图可分为大比例尺的(＞1:25000)、中比例尺的〔1:5000～1:10万〕、小比例尺的(1:20万～1:100万)。
在工程建设中,一般就是大比例尺的地质图。
2、地貌及第四纪地质图以一定比例尺地地形图为底图,主要反映一个地区的第四纪沉积层的成因类型、岩性及其形成时代、地貌单元的类型与形态特征的一种专门性地质图,称为地貌及第四纪地质图。
3、水文地质图以一定比例尺地地形图为底图,反映一个地区总的水文地质条件或某一个水文地质条件及地下水的形成、分布规律的地质图件,称为水文地质图。
4、工程地质图工程地质图就是各种工程建筑物专用的地质图,如房屋建筑工程地质图、水库坝址工程地质图、铁路工程地质图等。
工程地质图一般就是以普通地质图为基础,只就是增添了各种与工程有关的工程地质内容。
如在地下洞室纵断面工程地质图上,要表示出围岩的类别、地下水量、影响地下洞室稳定性的各种地质因素等。
(二)地质图的基本内容1、平面地质图平面地质图又称为主图,就是地质图的主体部分,主要包括:地理概况:图区所在的地理位置(经纬度、坐标线)、主要居民点(城镇、乡村所在地)、地形、地貌特征等。
一般地质现象:地层、岩性、产状、断层等。
特殊地质现象:崩塌、滑坡,泥石流、喀斯特、泉及主要蚀变现象。
2、地质剖面图在平面图上,选择一条至数条有代表性的图切剖面,以表示岩性、褶皱、断层的空间展布形态及产状、地貌特征等。
各种地质图件各种地质图件福旺旺一、地质图的种类和基本内容用规定的符号、线条、色彩来反映一个地区地质条件和地质历史发展的图件，叫地质图。
它是依据野外探明和收集的各种地质勘测资料，按一定比例投影在地形底图上编制而成的，是地质勘察工作的主要成果之一。
[ft=,+0,][ft=,+0,]（一）地质图的种类[ft=,+0,][ft=,+0,]1、普通地质图[ft=,+0,]以一定比例尺的地形图为底图，反映一个地区的地形、地层岩性、地质构造、地壳运动及地质发展历史的基本图件，称为普通地质图，简称地质图。
在一张普通地质图上，除了地质平面图[ft=,+0,](主图)外，一般还有一个或两个地质剖面图和综合地层柱状图，普通地质图是编制其它专门性地质图的基本图件。
[ft=,+0,]按工作的详细程度和工作阶段不同，地质图可分为大比例尺的[ft=,+0,](＞1：25000)、中比例尺的〔1：5000～1：10万〕、小比例尺的（1：20万～1：100万)。
在工程建设中，一般是大比例尺的地质图。
[ft=,+0,][ft=,+0,][ft=,+0,]2、地貌及第四纪地质图以一定比例尺地地形图为底图，主要反映一个地区的第四纪沉积层的成因类型、岩性及其形成时代、地貌单元的类型和形态特征的一种专门性地质图，称为地貌及第四纪地质图。
[ft=,+0,][ft=,+0,]3、水文地质图以一定比例尺地地形图为底图，反映一个地区总的水文地质条件或某一个水文地质条件及地下水的形成、分布规律的地质图件，称为水文地质图。
[ft=,+0,][ft=,+0,]4、工程地质图工程地质图是各种工程建筑物专用的地质图，如房屋建筑工程地质图、水库坝址工程地质图、铁路工程地质图等。
工程地质图一般是以普通地质图为基础，只是增添了各种与工程有关的工程地质内容。
如在地下洞室纵断面工程地质图上，要表示出围岩的类别、地下水量、影响地下洞室稳定性的各种地质因素等。
[ft=,+0,][ft=,+0,][ft=,+0,]（二）地质图的基本内容[ft=,+0,][ft=,+0,]1、平面地质图平面地质图又称为主图，是地质图的主体部分，主要包括：[ft=,+0,]地理概况：图区所在的地理位置[ft=,+0,](经纬度、坐标线)、主要居民点(城镇、乡村所在地)、地形、地貌特征等。
感谢下载地质图一、地质图的种类与基本内容用规定的符号、线条、色彩来反映一个地区地质条件与地质历史发展的图件,叫地质图。
它就是依据野外探明与收集的各种地质勘测资料,按一定比例投影在地形底图上编制而成的,就是地质勘察工作的主要成果之一。
(一)地质图的种类1、普通地质图以一定比例尺的地形图为底图,反映一个地区的地形、地层岩性、地质构造、地壳运动及地质发展历史的基本图件,称为普通地质图,简称地质图。
在一张普通地质图上,除了地质平面图(主图)外,一般还有一个或两个地质剖面图与综合地层柱状图,普通地质图就是编制其它专门性地质图的基本图件。
按工作的详细程度与工作阶段不同,地质图可分为大比例尺的(＞1:25000)、中比例尺的〔1:5000～1:10万〕、小比例尺的(1:20万～1:100万)。
在工程建设中,一般就是大比例尺的地质图。
缺地质图2、地貌及第四纪地质图以一定比例尺地地形图为底图,主要反映一个地区的第四纪沉积层的成因类型、岩性及其形成时代、地貌单元的类型与形态特征的一种专门性地质图,称为地貌及第四纪地质图。
3、水文地质图以一定比例尺地地形图为底图,反映一个地区总的水文地质条件或某一个水文地质条件及地下水的形成、分布规律的地质图件,称为水文地质图。
水文地质图4、工程地质图工程地质图就是各种工程建筑物专用的地质图,如房屋建筑工程地质图、水库坝址工程地质图、铁路工程地质图等。
工程地质图一般就是以普通地质图为基础,只就是增添了各种与工程有关的工程地质内容。
如在地下洞室纵断面工程地质图上,要表示出围岩的类别、地下水量、影响地下洞室稳定性的各种地质因素等。
(二)地质图的基本内容1、平面地质图平面地质图又称为主图,就是地质图的主体部分,主要包括:地理概况:图区所在的地理位置(经纬度、坐标线)、主要居民点(城镇、乡村所在地)、地形、地貌特征等。
一般地质现象:地层、岩性、产状、断层等。
特殊地质现象:崩塌、滑坡,泥石流、喀斯特、泉及主要蚀变现象。
工程地质制图规定在工程建设领域，工程地质制图是一项至关重要的工作。
它以直观、准确的方式呈现地质信息，为工程设计、施工和决策提供重要依据。
为了确保工程地质制图的质量和规范性，制定一套明确的制图规定是必不可少的。
一、制图的基本要求1、准确性工程地质图所表达的地质信息必须准确无误。
这包括地质体的位置、形态、规模、产状等要素的测量和描绘要精确，地质现象的观察和记录要详实，避免任何主观猜测和随意性。
2、清晰性图面应清晰易读，线条粗细适中，符号和标注大小合适，颜色搭配协调。
不同类型的地质体和地质现象要用易于区分的符号和颜色表示，避免混淆。
3、完整性制图内容应完整涵盖工程所涉及的地质范围和主要地质问题。
除了基本的地质构造、地层分布等，还应包括水文地质条件、不良地质现象、岩土物理力学参数等相关信息。
4、规范性遵循国家和行业的相关标准和规范进行制图，确保图件的格式、比例尺、图例等符合统一要求。
二、制图的比例尺1、选择原则比例尺的选择应根据工程的规模、地质条件的复杂程度以及对地质信息精度的要求来确定。
一般来说，大型工程或地质条件复杂的项目应采用较大比例尺，如 1:500 1:2000；而对于区域性的规划或初步勘察，可采用较小比例尺，如 1:5000 1:10000。
2、精度要求在选定的比例尺下，图上的最小尺寸应能清晰表达地质要素的特征。
例如，在 1:1000 的比例尺中，地质体的宽度小于 1 米时可能难以准确表示。
三、图件的种类1、工程地质平面图展示工程区域的地形地貌、地层分布、地质构造、地下水分布等平面信息。
2、工程地质剖面图沿工程轴线或特定方向绘制，反映地质体的垂直分布和变化情况。
3、钻孔柱状图详细记录钻孔内各地层的深度、厚度、岩性特征、物理力学性质等。
4、原位测试成果图包括静力触探、动力触探、标准贯入试验等原位测试的结果，以图表形式展示。
四、地质符号和图例1、符号的标准化采用国家或行业规定的标准地质符号，如地层代号、构造符号、岩土类型符号等。
