架盘天平(校准和测量能力)

Shenzhen Changshi Industrial Gases Co.,ltd修改记录1.目的为了规范JYT-10架盘天平的操作，确保称量结果的准确性，特制定本操作规程。

2.范围本规程适用于本公司JYT-10架盘天平的操作及相关项目检测分析。

3.职责检验人员负责按本规程对JYT-10架盘天平的操作及相关项目分析。

4.规程4.1天平的特点4.1.1架盘天平、感量、秤量、变动性等计量性能必须符合国家有关规定要求；4.1.2 底座架盘、构造坚固、主件符合标准；4.1.3 天平、砝码必须每12个月检定一次，合格后方可使用；4.2 操作方法4.2.1被使用的天平应放在稳固而平正的工作台上。

4.2.2使用前游码移至标尺左端“0”点上，当天平平衡时，指针对准中线，若不平衡时，可调整杠杆平衡螺母，使天平处于平衡状态。

4.2.3称物品时，应尽量把物品及砝码分别放置在左、右秤盘中央的位置，被称物的重量为右秤盘中砝码总和加上游码的标尺读数；被称量物品的重量不得超过天平的最大载荷，否则易损伤刀口。

4.3 简易校对方法以两端等重，左右换码后，指针仍如前，然后增加本天平原允差砝码，指针应偏过标牌一度，即为正常。

4.4 保养方法4.4.1为了保证天平的灵敏度，必须放置干燥地方；4.4.2天平刀承、刀垫以及牵动环节处经常浸点机油；4.4.3天平用完后，应用软物拂净，以免杂物沾染生锈；4.4.4砝码应用摄子取放，每次用后，必须用软布轻擦一次，以免汗污生锈，影响质量；4.4.5使用时轻拿轻放，切忌掉、砸、划、碰，以致天平失去灵敏。

5.参考文件无6.应用表格JYT-10架盘天平使用记录表JYT-10架盘天平校正记录表。

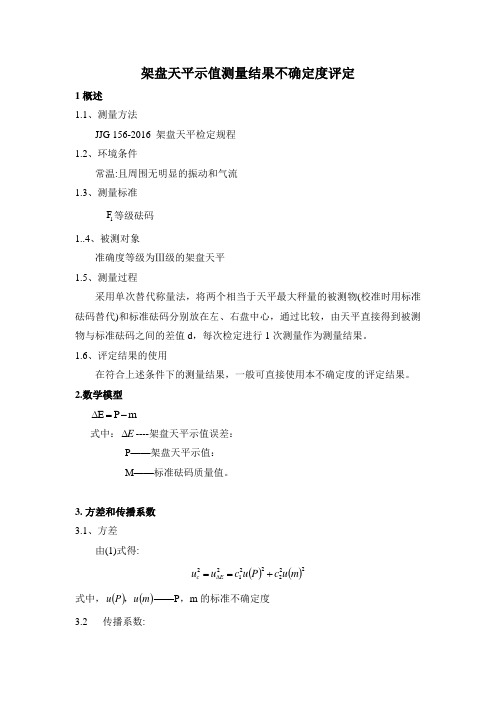

架盘天平示值测量结果不确定度评定1概述 1.1、测量方法JJG 156-2016 架盘天平检定规程 1.2、环境条件常温:且周围无明显的振动和气流 1.3、测量标准1F 等级砝码1..4、被测对象准确度等级为Ⅲ级的架盘天平 1.5、测量过程采用单次替代称量法，将两个相当于天平最大秤量的被测物(校准时用标准砝码替代)和标准砝码分别放在左、右盘中心，通过比较，由天平直接得到被测物与标准砝码之间的差值d ，每次检定进行1次测量作为测量结果。

1.6、评定结果的使用在符合上述条件下的测量结果，一般可直接使用本不确定度的评定结果。

2.数学模型 m P E -=∆式中：E ∆----架盘天平示值误差： P ——架盘天平示值： M ——标准砝码质量值。

3. 方差和传播系数 3.1、方差由(1)式得:()()22222122m u c P u c u u E c +==∆式中，()()m u P u ，——P ，m 的标准不确定度 3.2 传播系数:()()1/1/21-=∂∂==∂∂=m u u c P u u c c c4. 标准不确定度评定以Ⅲ级架盘天平，型号为JYT-1，分度值d=e=0.1g 为例，由检定规程知，架盘天平的空载误差:a=0.2e:全载最大允差为:b=1.0e:标尺最大允差为:c=0.2e;偏载最大允差为: d=0.5e 因为架盘天平的最大误差最有可能出现在最大称量点，故本次只对最大称量点100g 进行评定，其他秤量点的示值误差测量结果的不确定度可参照本方法进行评定。

4,1. 输入量m 的标准不确定度u(m)的评定输入量m 的标准不确定度u (m)采用B 类方法评定（1）测量天平分度值所用标准小砝码引起的标准不确定度u(m)的评定 在校准架盘天平时，使用的是其标称值。

则根据砝码检定规程可知，要求标准砝码的最大允许误差不超过对应载荷最大允许误差的三分之一，则由标准砝码引入的标准不确定度，与标准砝码的允差相关，服从均匀分布，取包含因子k =3 则对0.2g 砝码有:()mg MPE m u r 04.0306.03===(2)测量天平全载误差所用标准砝码所引起的标准不确定度()B m u 的评定对该型号天平来说，测天平全载误关时所用的砝码为100g ，在校准架盘天平时，使用的是砝码的标称值，则根据砝码检定规程可知，要求标准砝码的最大允许误差不超过对应载荷最大允许误差的三分之一，则由标准砝码引入的标准不确定度，与标准砝码的允差相关，服从均匀分布，取包含因子K =3则对100g 砝码有:()mg MPE m u B 29.035.03===(3)输入量m 的标准不确定度u(m)的计算已知()r m u 和()B m u 互相独立，则()()()B r m u m u m u 22== =0.29mg4.2 输入量P 的标准不确定度u(p)评定输入量P 的标准不确定度u (p)来源于天平的示值变动性，即测量重复性。

架盘天平检定规程(JJG156-83)本规程适用于新制造﹑使用中和修理后的双盘﹑单杠杆﹑等臂式架盘天平的检定。

一﹑技术要求1.架盘天平的各项计量性能应符合表的规定。

表1注:精度高于表1规定的架盘天平,其各项差须按比例缩小。

2.符合表1各项规定的架盘天平所配备的砝码为五等砝码。

高于表1精度的架盘天平所配备的砝码为四等砝码，其中要求按砝码的检定规程执行。

配备组合砝码的总质量值(包括天平标尺的最大计量值)不得小于天平的最大秤量。

3.天平放在水平台上应平稳，不摇动﹑不偏斜。

其外形应光洁整齐，没有毛刺、裂纹和明的显的砂眼。

4.刀子应垂直地紧固在杠杆上。

三把刀子应相互平行，工作部位的刀刃应平直，刀子两端面与刀刃应成７００～8００的夹角。

5.刀子在两挡刀板之间的轴向移动不应超过表２的规定。

表26.天平的刀子﹑刀承﹑拉带和挡刀板均应进行热处理，其工作部的硬度要求：刀子为HRC58～62；刀承和挡刀板为HV0.3kg 766以上；拉带为HV0.3KG 480～700。

7.拉带与重力架连杆和拉带支架连接后，连接销不得松动。

8.刀承应紧固于重力架和杠杆支架上，其夹角工作部位应成圆弧形，光洁度不应低于6级，相对角顶应成一直线。

9.刀刃和刀承的接触部位不应少于刀承全长的2/3。

注﹕对于具有固定刀承的架盘天平暂不考核。

10.平衡螺杆应紧固在杠杆上，旋动平衡螺母应松紧适宜。

当天平平衡时，平衡螺母应位于螺杆上的中部位置，并能调节松紧。

11.分度标牌的分度线应清晰均匀，指针应紧固并与杠杆相垂直，指针与分度重合部分不应超过分度线的宽度。

天平指针的摆幅应超过分度标牌两侧最末分度线，并应有限位装置。

指针应深入分度标牌最短分度线的3/5～4/5，并使其与分度牌的间距小于1.5mm。

12.标尺应光洁平直，连接部位应固紧，分度线应均匀，计量数字清晰并标有单位“克”字样。

13.游码起点应对准零线，移动时应松紧适宜，当杠杆受轻微冲击时，游码不应移位。

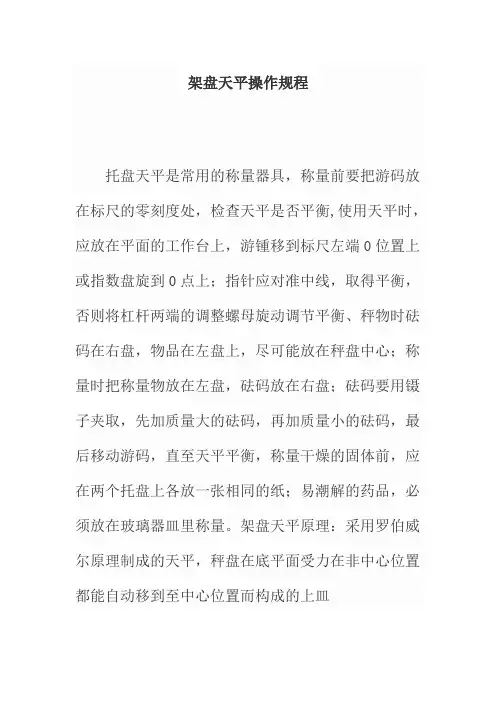

架盘天平操作规程
托盘天平是常用的称量器具，称量前要把游码放在标尺的零刻度处，检查天平是否平衡,使用天平时，应放在平面的工作台上，游锺移到标尺左端0位置上或指数盘旋到0点上；指针应对准中线，取得平衡，否则将杠杆两端的调整螺母旋动调节平衡、秤物时砝码在右盘，物品在左盘上，尽可能放在秤盘中心；称量时把称量物放在左盘，砝码放在右盘；砝码要用镊子夹取，先加质量大的砝码，再加质量小的砝码，最后移动游码，直至天平平衡，称量干燥的固体前，应在两个托盘上各放一张相同的纸；易潮解的药品，必须放在玻璃器皿里称量。

架盘天平原理：采用罗伯威尔原理制成的天平，秤盘在底平面受力在非中心位置都能自动移到至中心位置而构成的上皿
电子天平操作规程
1、调整秤脚确定秤处于稳定的转台下。

2 打开电源开关。

3电池电量不充足时应立即关机、充电。

4 确定“▼”是否在“零点”位置，如不在，按【置零】键使秤回到零点状态。

5、去皮、置零、单位、打印、取样、。

架盘扭力天平刻度盘示值误差及其校准方法报告本文主要介绍架盘扭力天平刻度盘示值误差及其校准方法报告。

一、问题描述在使用架盘扭力天平进行测试时，发现刻度盘示值与实际值有较大的偏差。

以测量10N·m的扭矩为例，刻度盘示值约为11N·m，误差达到了10%以上。

因此，需要进行误差校准。

二、校准方法1.准备工具：普通手动扭矩扳手、测试负载块、调整工具（一般是一个螺丝刀）。

2.在测试前，需要对架盘扭力天平进行预加载。

预加载是指在测试之前，将存放样品的样品臂向上移动至限制范围之外，逆时针旋转刻度盘至零位，然后顺时针旋转样品臂，使其降至刻度盘上，至少旋转3周以上，以保证样品项达到稳定状态。

3.进行测试：将测试样品装载至样品臂上，向下压，加入扭矩。

然后，通过读取刻度盘显示的数值来获取扭矩的值。

同一样品需要进行多次测试，记录每次测试的结果。

计算得到平均值。

4.校准方法：将普通手动扭矩扳手和测试负载块与架盘扭力天平放在同一个扭矩范围内，对样品进行重复测试，计算出样品臂的示值。

将示值与普通手动扭矩扳手示值进行比较，可以得到误差值。

通过调整架盘扭力天平的零位来进行校准。

具体步骤如下：（1）使用调整工具，将液压阀泄压，使样品臂处于停滞状态。

（2）调整刻度盘，使其显示零值。

（3）将测试负载块放在样品臂上，逐渐加大负载，观察刻度盘示值。

留意刻度盘指针局限于范围内。

该值应与测试负载块示值相同。

（4）根据实际值和示值之间的误差来计算校准系数，将其应用于未来测试中。

5.在进行扭力测试后，应将样品臂向上移动至限制范围之外，以避免对设备的部件造成潜在的损害。

三、总结对于使用架盘扭力天平的测试者来说，了解其刻度盘示值误差及其校准方法非常重要。

通过以上校准方法，可以有效地消除误差，并提高测试结果的准确性。

同时在日常使用中，还应注意架盘扭力天平的维护和保养，以保证其长期稳定工作，提高使用寿命。

为了更好地分析架盘扭力天平的刻度盘示值误差及其校准方法，我们需要收集相关数据并进行分析。

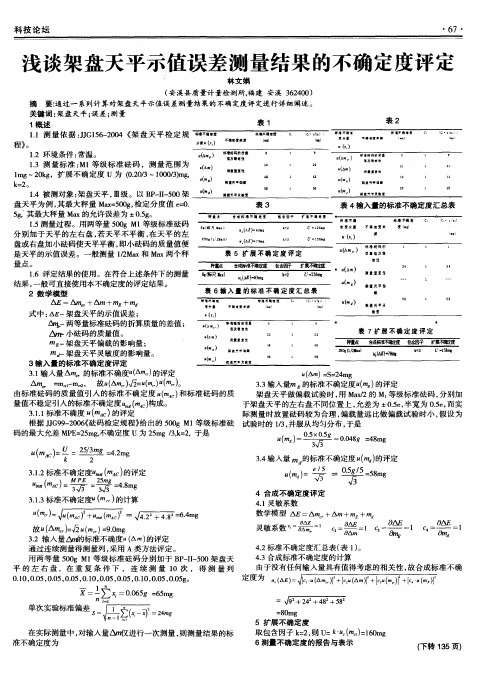

ｋ ２。 ＝
．
）Байду номын сангаас
“
： ‘ ：
－ ￡ｔ ｔ ｉ早 ＾ ｔ ｉ 要 平 鼙 。 （ ｆ ＿）
“Ａ ） （
１ ． ４被测对象 ： 盘天平 ， 架 ｍ级 。以 Ｂ —Ｉ５０架 ＰＩ ０ 一 盘天平 为例 ， 最大秤量 Ｍ ｘ ５ ０ ， 其 ａ＝ ０ ｇ 检定 分度值 ｅ０ ＝． ５，其最大秤量 Ｍａ ｇ ｘ的允许误差为 ± ．ｇ ０５ 。 １ ． ５测量过程 。用两等量 ５ ０ 等级标准砝码 ０ ｇＭ１ 分别加 于天平 的左右盘 ， 天平不平衡 ， 天平 的左 若 在 盘或右盘加小砝码使天 平平 衡 ， 即小砝码 的质量值便 是天平的示值误差 。一 般测 量 Ｉ Ｍａ 和 Ｍ ｘ两个秤 ／ ｘ ２ ａ
６测量不确 定度 的报告与表示 （ 下转 １ ５页） ３
管理 科 学
・３ ・ １５
Ａｍ
ｃｒ
ｕＡ ） Ｓ ２ ｍ （ｍ ＝＝４ ｇ
＝ ｍ ， 故ｕＡ ｃ√ ＿ （ ）（ ） ｍ 。 一 （ｍｒ － “ “％ 。 ） ，
３ 输入量ｍ ． ３ 的标准不确定度“ ） （ 的评定 ％
由标准砝码 的质量值 引入 的标准不 确定度 “ ） （ 和标 准砝码 的质 。
量值不稳定引入的标准不确定度 （ 构成。 ， ， ｋ）
架盘天平做偏载试 验时 ， Ｍａ／ Ｍ。 级标 准砝码 ， 用 ｘ２的 等 分别加 于架盘天平 的左 右盘不同位置上 ， 允差为 ± ．ｅ半宽为 ０ ｅ 而实 ０５ ， ． ， ５ ３ ．标准不确度 Ｕｍ ｃ 的评定 ．１ １ 【Ａ） 际测量时放置砝码 较为合理 ， 偏载量远 比做偏 载试验时小 ， 假设 为 根据 ＪＧ ９ ２ｏ ￣ Ｊ ９ — ｏ ６ 砝码检定规程 》 出的 ５０ 等级标 准砝 试验 时的 １ ， 给 ０ ｇ Ｍ１ ／ 并服从均匀分布 ， ３ 于是 码的最大允差 Ｍ Ｅ ２ｍｇ Ｐ ＝５ ， 不确定度 ｕ为 ２ｒｇ／， ２ 于是 ５ ａ ３ ＝， ｋ “ｍ ） —Ｓ ０ ｇ ０ Ｅ：０ ｘ ． ： — ５ ． ｒ —

架盘天平检定操作程序等级标准砝码来检定，操作时应戴手套或用镊子，保持清洁，一、架盘天平用M1轻取轻放。

二、标准砝码在正常使用情况下，应定期检验，若发现使用有损坏现象应及时再检定，保证砝码在使用中的准确可靠性。

三、天平应放置在结实的水平工作台上进行检定。

四、天平在计量性能检定前应进行外观及结构检查，观察天平的零部件安装是否安装良好。

方法：试验和目力观察。

五、天平空载误差的检定将天平放在水平工作台上使底座着实，将游码对准零线并调整平衡。

然后按下任一秤盘故意打破平衡，此时天平的杠杆经过均匀渐止的摆动后应能恢复平衡。

如不平衡，则在轻的一盘上加放允差砝码后应能恢复平衡或偏向另一侧。

两手轻推两侧重力架同时向前、向后作轴向移动，分别将重力架推至被挡住时为止（推重力架时使杠杆倾斜，指针偏离中线不少于两个分度），然后将手轻轻放开。

上述各次推动后杠杆须能自如摆动，并经过均匀摆动后恢复平衡。

如不平衡，则在轻的一盘中加放允差砝码，应能达到平衡或偏向另一侧。

六、天平空载分度值的检定将天平重新调整平衡，并使杠杆处于静止状态，然后分别在两盘内轻轻加放质量值为不大于最大秤量1/2500（n=1000，如n=2000其值为最大秤量1/5000）的砝码，测定空载分度值，其指针静止点的改变格数均不应小于1个分度。

七、天平全载误差的检定将两个相当于天平最大秤量的砝码先后轻轻放入两个秤盘中心位置，天平应能平衡，如不平衡，则在轻的一盘中加放允差砝码，此时天平应能达到平衡或偏向另一侧。

八、天平全载分度值的检定取下允许砝码，将天平重新调整平衡，并使杠杆处于静止状态，然后分别在左盘、右盘内轻轻加放质量值为不大于最大秤量1/1000（n=1000，如n=2000其值为最大秤量1/2000）的砝码，此时指针平衡位置改变的格数应不小于1个分度。

九、天平游码标尺称量误差的检定游码对准零位，使天平处于平衡状态，然后将游码移至标尺最大刻度值位置，在相对的一秤盘中加放相当于标尺刻度值的砝码，天平应能平衡。

架盘天平检定规程代替JJG156-74JJG156-83Verification Regulation of Table Balance本检定规程经国家计量局1983年10月26日批准，自1984年10月1日起施行。

归口单位：上海市标准计量管理局起草单位：上海市计量技术研究所本规程技术条文由起草单位负责解释。

本规程主要起草人：郑洧之(上海市计量技术研究所)参加起草人：惠程智(上海市计量技术研究所)陈树基(上海市计量技术研究所)架盘天平检定规程本规程适用于新制造、使用中和修理后的双盘、单杠杆、等臂式架盘天平的检定。

一、技术要求1 架盘天平的各项计量性能应符合表1的规定。

表1注：精度高于表1规定的架盘天平，其各项允差须按比例缩小。

2 符合表1各项规定的架盘天平所配备的砝码为五等砝码，高于表1精度的架盘天平所配备的砝码为四等砝码，其要求按砝码检定规程执行。

配备组合砝码的总质量值(包括天平标尺的最大计量值)不得小于天平的最大秤量。

3 天平放在水平台上应平稳，不摇动、不偏斜。

其外形应光洁整齐，没有毛刺、裂纹和明显的砂眼。

4 刀子应垂直地紧固在杠杆上，三把刀子应相互平行，工作部位的刀刃应平直，刀子两端面与刀刃应成70°～80°的夹角。

5 刀子在两挡刀板之间的轴向移动不应超过表2的规定。

6 天平的刀子、刀承、拉带和挡刀板均应进行热处理，其工作部位的硬度要求：刀子为HRC58～62；刀承和挡刀板为HV0.3kg766以上；拉带为HV0.3kg480～700。

7 拉带与重力架连杆和拉带支架连接后，连接销为得松动。

表28 刀承应紧固于重力架和杠杆支架上，其夹角工作部位应成圆弧形，光洁度不应低于6级，相对角顶应成一直线。

9 刀刃和刀承的接触部位不应少于刀承全长的2/3。

注：对于具有固定刀承的架盘天平斩不考核。

10 平衡螺杆应紧固在杠杆上，旋动平衡螺母应松紧适宜。

当天平平衡时，平衡螺母应位于螺杆的中部位置，并能调节松紧。

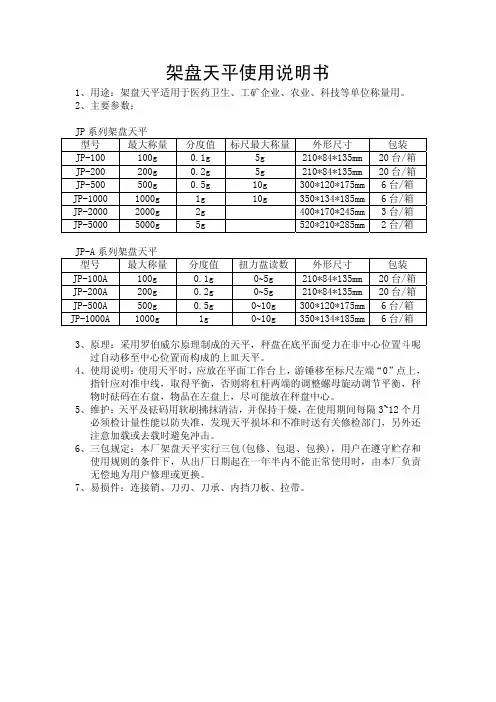

架盘天平使用说明书1、用途：架盘天平适用于医药卫生、工矿企业、农业、科技等单位称量用。

2、主要参数：JP系列架盘天平型号 最大称量 分度值 标尺最大称量外形尺寸 包装 JP-100 100g 0.1g 5g 210*84*135mm 20台/箱 JP-200 200g 0.2g 5g 210*84*135mm 20台/箱 JP-500 500g 0.5g 10g 300*120*175mm 6台/箱 JP-1000 1000g 1g 10g 350*134*185mm 6台/箱 JP-2000 2000g 2g 400*170*245mm 3台/箱 JP-5000 5000g 5g 520*210*285mm 2台/箱JP-A系列架盘天平型号 最大称量 分度值 扭力盘读数外形尺寸 包装 JP-100A 100g 0.1g 0~5g 210*84*135mm 20台/箱 JP-200A 200g 0.2g 0~5g 210*84*135mm 20台/箱 JP-500A 500g 0.5g 0~10g 300*120*175mm 6台/箱 JP-1000A 1000g 1g 0~10g 350*134*185mm 6台/箱3、原理：采用罗伯威尔原理制成的天平，秤盘在底平面受力在非中心位置斗呢过自动移至中心位置而构成的上皿天平。

4、使用说明：使用天平时，应放在平面工作台上，游锤移至标尺左端“0”点上，指针应对准中线，取得平衡，否则将杠杆两端的调整螺母旋动调节平衡，秤物时砝码在右盘，物品在左盘上，尽可能放在秤盘中心。

5、维护：天平及砝码用软刷拂抹清洁，并保持干燥，在使用期间每隔3~12个月必须检计量性能以防失准，发现天平损坏和不准时送有关修检部门，另外还注意加载或去载时避免冲击。

6、三包规定：本厂架盘天平实行三包(包修、包退、包换)，用户在遵守贮存和使用规则的条件下，从出厂日期起在一年半内不能正常使用时，由本厂负责无偿地为用户修理或更换。

5.计量器具控制
• 5.1.1 检定用标准器 应配备的砝码要优于M1等级，质量应能 满足天平全量程的要求。 • 5.1.2 检定环境同工作环境。 • 5.2 检定项目 外观及结构检查、天平空载误差、 外观及结构检查、天平空载误差、天平 空载分度值、天平全载误差、 空载分度值、天平全载误差、天平全载 分度值、天平游码标尺称量误差、 分度值、天平游码标尺称量误差、天平 偏载误差、天平的最大安全载荷、回复 偏载误差、 空载。
如果n＝2000，感量砝码取最大称量的1/2000， 即2kg天平用1g砝码来测全载分度值，最大称 量5kg，e＝2g的天平用2.5g砝码来测全载分度 值。 • 5.3.6 天平游码标尺称量误差的检定 见表2，如不平衡，加放允差砝码，允差砝码 为0.2e，即100g架盘天平放20mg，200g天平放 40mg，500g天平放100mg。 • 5.3.7 天平偏载误差的检定 用1/2最大称量的砝码来测，见表2，如不平衡， 加放允差砝码，允差砝码为0.5e，即100g架盘 天平放50mg，200g天平放100mg，500g天平放 250mg，1kg天平放500mg，2kg天平放是2kg、分度值 是1g的架盘天平，感量砝码取最大称量的 1/5000，即2000×1/5000=0.4g＝400mg。 • 5.3.4 天平全载误差的检定 见表2，如不平衡，加放允差砝码，允差砝码 为1e，即100g架盘天平放100mg，200g天平放 200mg。 • 5.3.5 天平全载分度值的检定 取下允差砝码，将天平调平，分别在左、右盘 内轻轻加放质量值不大于最大称量1/1000的砝 码，即为1e的砝码，100g天平放100mg感量砝 码，200g放200mg感量砝码，依次类推。
• 5.3.8 天平最大安全载荷的检定 放最大载荷砝码后，再加放1/4最大载荷 的砝码，天平应能正常摆动。 • 5.3.9 回复空载的检定 取出所有砝码，天平应能恢复平衡，如 不平衡，轻的一盘加放允差砝码，允差 砝码为0.2e。 • 5.4 检定结果的处理 经检定合格发检定证书，经检定不合格 的发检定结果通知书。 • 5.5 检定周期 一般不超过1年。

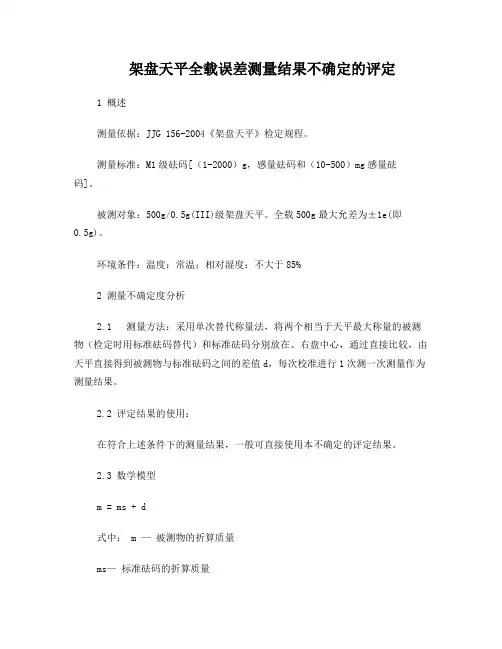

架盘天平全载误差测量结果不确定的评定1 概述测量依据：JJG 156-2004《架盘天平》检定规程。

测量标准：M1级砝码[（1-2000）g，感量砝码和（10-500）mg感量砝码]。

被测对象：500g/0.5g(III)级架盘天平。

全载500g最大允差为±1e(即0.5g)。

环境条件：温度：常温；相对湿度：不大于85%2 测量不确定度分析2.1 测量方法：采用单次替代称量法，将两个相当于天平最大称量的被测物（检定时用标准砝码替代）和标准砝码分别放在、右盘中心，通过直接比较，由天平直接得到被测物与标准砝码之间的差值d，每次校准进行1次测一次测量作为测量结果。

2.2 评定结果的使用：在符合上述条件下的测量结果，一般可直接使用本不确定的评定结果。

2.3 数学模型m = ms + d式中： m —被测物的折算质量ms—标准砝码的折算质量d —被测物与标准砝码之差。

3 输入量的标准不确定度评定3.1输入量ms的标准不确定度u(ms)的评定。

输入量ms的不确定度的主要来源是标准砝码的误差，采用B类方法进行评定。

根据JJG 99-2006《砝码》检定规程中所给出，M1级砝码500g的最大允差±25mg,即a=25mg,在区间内分布属均匀分布,覆盖因子k为.标准不确定度3.2输入量d的标准不确定度u(d)的评定。

输入量d的标准不确定度主要来源是天平的测量重复性和分辨力误差.3.2.1天平测量重复性引入的不确定度u(d1)天平测量重复性通过连续测量得到测量列,采用A类方法进行评定.在500g最大秤量点,将两个500g的被测物(用标准砝码替代)和标准砝码分别放在左、右盘中心，在重复条件下连续测量10次，得到测量列：（单位：g）500.00、500.00、500.05、500.05、500.05、500.00、500.05、500.00、500.05、500.00单次实验标准差再任意选取2台同类型架盘天平，对每台架盘天平在500g秤量点处，各在重复性条件下连续测量10次，共得到3组测量列，每组测量列分别按上述方法计算得到单次实验标准差如表3-1所示：表3-1 m组实验标准差计算结果实验标准差SjS126．4mgS225．8mgS324．2mg 合并样本标准差SP为：实际检定只进行1次测量，故测量重复性引入的不确定度u（d1）：u（d1）=Sp=25.5mg3.2.2天平显示分辨力引入的不确定度u(d2)采用B类方法进行检定。

标准操作规程（SOP）编号：SOP–ED-010613-01题目架盘天平检定操作规程颁发部门质量保证部制定人制定日期审核人审核日期批准人批准日期分发部门ED 生效日期目的：本规程规定了架盘天平检定操作规程。

责任：由工程部制订、审核，质量保证部批准并颁发，工程部计量室执行。

范围：本规程适用于新制造、使用中和修理后的双盘、单杠杆、等臂式架盘天平。

定义：无相关定义。

内容：一、计量性能要求1.1.基本参数表1 天平的基本参数最大称量（max）检定分度值（e）检定分度数（n=max/e）0.1kg≤m≤20kg 0.1g≤e≤10g n=1000或n=20002.2.最大允许误差表2 最大允许误差空载全载标尺偏载0.2e 1e0.2e 0.5e2．3.准确度等级Ⅲ二、符合上表各项规定的架盘天平所配备的砝码为五等砝码，高于上表精度的架盘天平所配备的砝码为四等砝码，配备的砝码不得小于天平的最大秤量，配备的砝码的检定与架盘天平的检定同时进行。

3.天平放在水平台上应平稳。

4.分度标牌的分度线应清晰均匀，指针固定与杠杆应垂直。

5.游码起点应对准零线。

三、检定条件1.检定架盘天平所用的砝码为四等砝码和等量砝码。

2.天平应放在结实的水平工作台上进行检定。

四、检定项目和检定方法1.外观及结构检查2.天平的空载误差3.天平的空载分度值4.天平的全载误差5.天平的全载分度值6.天平的游码标尺称量误差五、检定周期及检定结果的处理1.检定符合要求的架盘天平粘贴合格证标识，经检定为不合格的天平应维修后重新检定。

2.架盘天平的检定周期最长不超过一年。

六、参考文件中华人民共和国国家计量检定规程:《JJG156-2004架盘天平检定规程》七、变更历史版本号变更原因变更内容生效日期01 因公司新工厂建成搬迁，文件编号进行调整更新文件编号。

可排除 。常见的还有架盘天平的游码过松容易带来变动性 ． 更会造成 称量失准 ． 如果游码与标尺间隙过大 ， 可用 适当工具稍微夹紧一些 ． 至 游码与标尺间隙合适后为止。 ２ ． １ 架盘天平灵敏度不高的调修 将一架盘天平放置在水平 工作 台上 。 调 整好 零刻线到平衡状态 ． 当随意按下任一秤 盘破坏平衡 时 ． 此时天平应 能均匀摆动 ． 不 能有停 滞或摆动缓慢现象 ． 空载分度值 检定和全载分度 值检定 ． 指针 平衡 位 置改变的格数应不 小于 １ 个分度 ． 如果 出现 和上 述原因相反 ． 说 明这 台天平 的灵敏度 不高 。所产生 的原 因是 ： １ ） 由于此天平 经常用在工厂 的化验室如果操作人 员操作不 当 ， 会使刀子磨损严 重 ： ２ ） 如果化验 室 设 在比较潮湿 的地方 ． 会使刀子 锈蚀严重 ： ３ ） 刀 承内有时也会夹带 异 物： ４ ） 挡刀板夹卡刀子也会造成灵敏度不高 针对 以上产生 的原 因调 修方法如下 ： （ １ ） 对刀子磨损严重的 ， 应细心认真耐心勿燥 的更换合适 的刀子 ， 刀子安装要牢 固 ， 不能产生 松动现象 ； （ ２ ） ７ Ｊ 子锈蚀严重 的情 况． 应 及时进行清除锈蚀 和清洁工作 ． 避免在潮湿等 易锈蚀环境 中使 用， 确保工作状态 良 好； （ ３ ） 刀承 内有 异物 ， 及 时清洁干净 ； （ ４ ） 若挡 刀 板 夹卡刀 子时 ． 应在挡刀板两侧加放垫片 。 也可修磨刀子两端 ． 这样故 障就可排 除． 灵敏度就会大大提高 。 ２ ． ２ 架盘天平不等臂故障 的调修 在检定 过程 中． 判 断一台架盘天平 的臂 比是否相等 ， 首先将天平 调整好零刻线到平衡状态 ． 把等于天平最大载荷的两个等重砝码分别 放在天平 的左 右盘 内． 观 察天平 的指针 是否在平衡位置 ． 如是在平衡 位置 ． 使天 平平衡 ． 加放砝码质量越大 ， 说明这台架盘天平不等臂就越大 ． 产生的 原 因一般有 ： （ １ ） 由于臂 比不 一致 ， 就会造成 天平的不平衡 ， 也 就是所 谓的两臂不相等 ； （ ２ ） 如果三刀平行性 相差太 大 ， 也会 造成两臂不相等 的原因之一 ； （ ３ ） 如果在包装运输 的过程 中， 没有保护好横梁 ， 导致 横 梁变形 ： 其调修方 法是 ： （ １ ） 对 于两臂不一致 的原因 ． 应重新正确装 配 刀子。 如问题不是很大时 ， 也可以研磨 刀子 ； （ ２ ） 若三刀平行性太差 ， 应 及时调整好三刀 的平 行 陛； （ ３ ） 若碰 坏造成横梁变 形 ， 能修复 的修 复 ， 修复不好 的要更 换部件 。 直 至调好为止 。

架盘天平校准和测量能力评定1 、概述1.1 测量依据：JJG156-2004《架盘天平》1.2 环境条件：温度：常温，无明显的气流和震动。

1.3测量标准：F 1等级砝码。

1.4 被测对象：100g/0.1g 架盘天平（JYT-1）。

1.5 测量过程：采用标准砝码直接来测量天平的示值之差，即为架盘天平的示值误差。

2、 数学模型s m m m -=∆ 式中：m ∆---架盘天平示值误差； m ---架盘天平示值； s m ---标准砝码值。

3、不确定度传播率[][]2221222)()()()()(s s s c m u c m u c m u m m m u m m m u +=⎥⎦⎤⎢⎣⎡⨯∂∆∂+⎥⎦⎤⎢⎣⎡⨯∂∆∂=∆灵敏系数 11=∂∆∂=m m c 12-=∂∆∂=sm mc 4、 输入量的标准不确定度评定本评定方法以100g 天平为例，其他称量点的示值误差测量结果的不确定度参考本方法进行评定。

4.1 输入量s m 的标准不确定度)(s m u 的评定4.1.1依据JJG99-2006《砝码》中所给出，F 1等级砝码100g 的扩展不确定度不大于允差1/3，即0.17mg ，包含因子k=2。

标准不确定度 )(1s m u =mg mg083.0217.0= 4.1.2用于测量天平分度值的0.1g 小砝码扩展不确定度不大于0.017mg ，包含因子k=2。

标准不确定度)(2s m u =mg mg0083.02017.0= )(s m u =)()(2221s s m u m u +=0.083mg 4.2输入量m 的标准不确定度)(m u 的评定输入量m 的标准不确定度来源于天平的测量重复性，可以用同一砝码，通过连续测量得到测量列，采用A 类方法进行评定。

以天平最大称量点，在重复性条件下连续测量10次，得（分度）： 0.1、0.1、0.2、0.2、0.1、0.3、0.3、0.0、0.1、0.2。

架盘天平校验规程
1、适用范围：
本规程适用于公司内部架盘天平的校验
2、校验环境
温度：20±5℃，湿度40-80%RH
3、校验项目、技术要求和校验方法
3.1、外观
3.1.1、要求
3.1.1.1、游码尺刻线、指示盘刻线应清晰、均匀
3.1.1.2、游码尺不应有弯曲变形，指示值不应有翘曲及倾斜，指针不能有弯曲或断残
3.1.1.3、架盘天平的两个托盘应干净、完整
3.1.1.4、架盘天平支架不应有弯曲变形，其它部分不能有影响功能外观缺陷3.1.2、校验方法：目力观察
3.2各部分相互作用
3.2.1、要求：
3.2.1.1、游码沿游码尺身移动顺畅，不应有卡住或过于松动现象
3.2.1.2、微调旋钮能顺畅进退，并能对天平左右两盘平衡起到调节作用
3.2.1.3、架盘天平支架左右摆动灵活
3.2.2、校验方法：试验和观察
3.3、偏载准确度
3.3.1、要求：示值误差应界于±d之间。

（d为最小分度值）
3.3.2、校验方法：调整架盘天平平衡后，在天平右盘中央放置一个100g标准砝码，在天平左盘放一个100g标准砝码于不同的四个偏心位置，若天平能重新平衡，观察游码的位置，游码所示量值偏载误差值；若游码处于零刻度线位置，天平仍不能重新平衡，观察指针偏移指示盘的位置，指针偏移所指示的量值为偏载误差值。

4、校验结果的处理和校验周期
架盘天平经校验后，合格的须贴“合格证”标签方准使用；不合格的应进行修复，修复后再进行校验，误差太大，不能修复的须贴“停用证”标签，收回报废。

架盘天平的校验周期为一年。

国内统一刊号CN31-1424／TB 2018/3 总第266期规程论谈Regulation对JJG 156-2016《架盘天平》的解析赵娟　陆浩　朱俊　刘昆 / 上海市计量测试技术研究院0　引言架盘天平主要根据罗伯威尔机构和杠杆原理制成，如图1所示。

与电子天平相比，作为一种室内小型机械非自动衡器，具有一定的优势和不可替代性，主要表现在操作简单、携带方便、价格低廉、坚固耐用等。

尤其是作为机械类衡器，具有耐腐蚀、抗干扰、抗粉尘污染等特点，广泛适用于医药卫生、工矿企业、环境监测、建材、农业、科技等领域。

图1　架盘天平结构原理1　对原规程的主要修订JJG 156-2016[1]（以下简称：新规程）在计量性能要求、主要技术指标等方面采用了国际法制计量组织（OIML）国际建议R76-1:2006《非自动衡器第1部分》（Non-automatic weighing instruments）中的相关内容，与JJG 156-2004[2]（以下简称：原规程）相比，有许多修改。

1.1　增加引用文件原规程：没有引用文献；新规程：增加JJG 99-2006《砝码》、JJF 1229-2009《质量密度计量名词术语及定义》、国际法制计量组织（OIML）国际建议R76-1：2006非自动衡器 第1部分1.2。

检定架盘天平所配备的砝码应符合JJG 99-2006的要求，砝码的允差不得大于载荷点下最大允许误差的1/3。

1.2　增加术语和计量单位增加以下术语：最大秤量Max 、实际分度值d 、检定分度值e 、检定分度数n ；计量单位：千克（kg）、克（g）。

1.3　修改了天平最大允许误差表原规程：给出了空载、全载、标尺、偏载的最大允许误差，如表1所示。

新规程参照架盘天平新标准GB/T 2087-2016中明确对发生改变的载荷点500e 的试验[3]，按不同量程范围给出天平相应载荷的最大允许误差，如表2所示。

注：天平使用中检定的最大允许误差应该是首次检定时最大允差的2倍。

1 概述架盘天平作为一种室内小型衡量仪器，以其操作简便、携带方便而广泛应用在各行各业。

架盘天平主要是根据罗伯威尔机构和杠杆原理制成。

衡量时，一个秤盘上放被称物，另一个秤盘上加放砝码，移动标尺游码，使指针对准中线，此时砝码质量与标尺读数值之和，即所衡量物品的质量。

2 主要技术指标3 使用环境条件3.1 室内温度要求保持在-5—40℃。

3.2 天平需放在牢固的台上周围明显震动和气流。

3.3 避免腐蚀和气温潮湿。

4 使用操作程序4.1检查外观及结构。

4.1.1天平上应标有型号规格、名称、制造厂名、最大称量、检定分度值、准确度等级，计量器具许可证编号等标志。

4.1.2 外观光洁整齐，没有毛刺、裂纹、锈蚀和明显砂眼。

4.1.3刀子垂直紧固，三把刀子相互平行，刀刃平直。

刀子与档刀板的轴向移动应不大于0.7mm。

刀子、刀承，档刀板均需进行热处理。

4.1.4与拉带连接销不得松动。

4.1.5平衡螺杆应紧固于杠杆上，平衡螺母应松紧适宜，空载平衡时应拉于螺杆中部。

4.1.6分度标牌分度线应清晰均匀，指针紧固应与杠杆垂直，指针与分度线重合部分不超过分度线的宽度，指针摆动灵活，两端有限位装置。

4.1.7天平标尺光洁平直，连接部拉紧固，数字与刻度线清晰均匀，标有质量单g。

4.1.8游码起点对准零线，移动时松紧适宜，杠杆摆动或受轻微冲出时不应生移动。

4.1.9配套砝码准确度等级为M2，应标示名称，准确度等级，制造厂名，质量范围，砝码个数等资料。

4.2空载误差的校准将天平放置平稳，游码对准标尺零线并调整平衡，轻按任一秤盘，使天平偏离平衡，天平经自由摆动后应能恢复平衡，如不平衡，调整平衡螺杆，重复进行一次。

两手轻推两则重力架同时向前或向后的轴向移动，天平应能恢复平衡，如不平衡，调整平衡螺杆，重复进行一次。

4.3空载分度值的校准将天平调整平衡，待静止后，分别在左、右盘加入0.2g(不大于最大称量值1/2500)的砝码，指针平衡位置改变格数应不小于1个分度。
