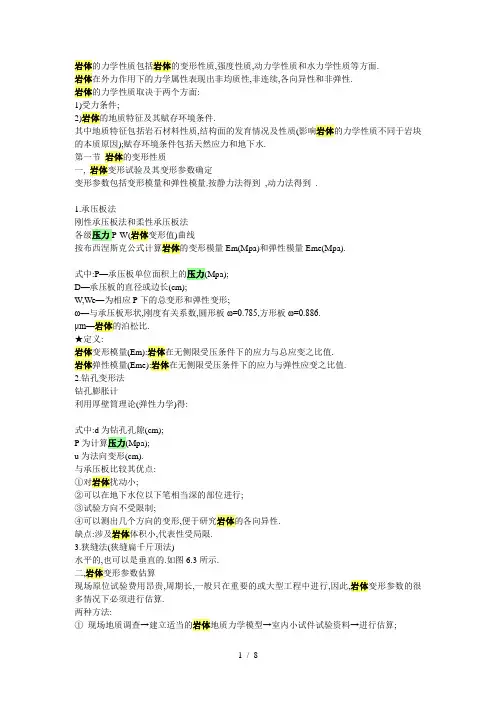

岩体的力学性质包括岩体的变形性质,强度性质,动力学性质和水力学性质等方面.岩体在外力作用下的力学属性表现出非均质性,非连续,各向异性和非弹性.岩体的力学性质取决于两个方面:1)受力条件;2)岩体的地质特征及其赋存环境条件.其中地质特征包括岩石材料性质,结构面的发育情况及性质(影响岩体的力学性质不同于岩块的本质原因);赋存环境条件包括天然应力和地下水.第一节岩体的变形性质一, 岩体变形试验及其变形参数确定变形参数包括变形模量和弹性模量.按静力法得到,动力法得到.1.承压板法刚性承压板法和柔性承压板法各级压力P-W(岩体变形值)曲线按布西涅斯克公式计算岩体的变形模量Em(Mpa)和弹性模量Eme(Mpa).式中:P—承压板单位面积上的压力(Mpa);D—承压板的直径或边长(cm);W,We—为相应P下的总变形和弹性变形;ω—与承压板形状,刚度有关系数,圆形板ω=0.785,方形板ω=0.886.μm—岩体的泊松比.★定义:岩体变形模量(Em):岩体在无侧限受压条件下的应力与总应变之比值.岩体弹性模量(Eme):岩体在无侧限受压条件下的应力与弹性应变之比值.2.钻孔变形法钻孔膨胀计利用厚壁筒理论(弹性力学)得:式中:d为钻孔孔隙(cm);P为计算压力(Mpa);u为法向变形(cm).与承压板比较其优点:①对岩体扰动小;②可以在地下水位以下笔相当深的部位进行;③试验方向不受限制;④可以测出几个方向的变形,便于研究岩体的各向异性.缺点:涉及岩体体积小,代表性受局限.3.狭缝法(狭缝扁千斤顶法)水平的,也可以是垂直的.如图6.3所示.二,岩体变形参数估算现场原位试验费用昂贵,周期长,一般只在重要的或大型工程中进行,因此,岩体变形参数的很多情况下必须进行估算.两种方法:①现场地质调查→建立适当的岩体地质力学模型→室内小试件试验资料→进行估算;②岩体质量评价和大量试验资料→建立岩体分类指标与变形参数间的经验关系→进行估算.1.层状岩体变形参数估算E,μ,G为岩块参数,Kn,Ks为层面变形参数.1)法向应力σn作用下,如图6.4所示沿n方向加荷:岩体总变形:沿t方向加荷:岩体的变形主要是岩块引起的2)剪应力作用下岩体剪切变形Δuj=层面滑动变形Δu + 岩块的剪切变形Δur注:以上是假定岩块和结构面的变形参数及各岩层厚度均为常数的情况下推导出来的.2.裂隙岩体变形参数的估算1)比尼卫斯基(Bieniawski,1978)(南非)Em =2RMR-100 (RMR>55)Em变形模量,RMR分类指标值.RMR =9lgQ+44, (巴顿岩体质量分类)Serafim和Pereira(1983)(RMR≤55)2)挪威的Bhasin和Barton等(1993)岩体分类指标Q值—岩体质量分级(巴顿)三,岩体变形曲线类型及其特征(岩体中存在结构面,与岩块的峰值前的变形曲线区分开来) 1.法向变形曲线1)直线型,如图6.5a所示→弹性岩体dp/dw =k(岩体的刚度)2)上凹型,如图6.5b所示→弹塑性岩体>0, 值p↑而↑,层状及节理岩体属于此种类型.3)下凹型(上凸型),如图6.5c所示→塑弹性岩体随p↑而↓,结构面发育且泥质充填的岩体或粘土岩,风化岩属于此种类型.4)复合型→塑-弹-塑性岩体呈阶梯或"S"型,如图6.5d所示.结构面发育不均或岩性不均匀的岩体多属于此种类型.2.剪切变形曲线比较复杂根据τ-u曲线的形状,残余强度(τr)与峰值强度(τp)的比值,可分为3类,如图6.6所示:1)峰前斜率小,破坏位移大,2~10mm;峰后位移↑,强度降低或不变,如图6.6a所示.沿软弱结构面剪切时的情况.2)峰前斜率较大,峰值强度较高,有较明显应力降,如图6.6b所示.沿粗糙结构面,软弱岩体及风化岩体剪切时的情况.3)峰前斜率大,有较清晰的线性段和非线性段,峰值强度大,破坏位移小,1mm左右,残余强度(τr)较低,如图6.6c所示.剪断坚硬岩体时的情况.四,影响岩体变形性质的因素岩体的岩性,结构面的发育特征,荷载条件,试件尺寸,试验方法和温度等等.结构面的影响(结构面效应):方位:导致岩体变形的各向异性,变形模量Em的各向异性;密度:ρ↑,变形增大,Em↓;充填特征;组合关系.第二节岩体的强度性质岩体强度:指岩体抵抗外力破坏的能力.包括抗压强度,抗拉强度和抗剪强度.一,岩体的剪切强度定义:岩体内任一方向剪切面,在法向应力作用下所能抵抗的最大剪应力.包括:抗剪断强度(σn≠0,预定剪切面)抗剪强度与岩块类似(σn≠0,沿已有破裂面)抗切强度(σn=0的抗剪断强度)1.原位剪切试验及其强度参数(C,φ)确定双千斤顶法直剪试验(在平巷中进行),如图6.7所示.一般来说,岩体中的φm与岩块的φ较接近;而岩体的Cm大大低于岩块的C.这说明结构面的存在主要降低了岩体的连结能力,进而降低其内聚力.为使剪切面上不产生力矩效应,合力通过剪切面中心O,使其接近于纯剪破坏;另一千斤顶倾斜布置,α=15°,每组试件应有5个以上.剪断面上:F为试件受剪截面积2.剪切强度特征岩体的剪切强度主要受结构面,应力状态,岩块性质,风化程度及其含水状态等因素的影响. 1)高应力条件时,岩体的剪切强度较接近于岩块强度;低应力条件下,岩体的剪切强度主要受结构面发育特征及其组合关系的控制.2)工程荷载一般小于10Mpa(低应力),故与工程活动有关的岩体破坏,基本上受结构面的控制.3)岩体的剪切强度不是单一值,而是具有上限(Upper limit & bound)和下限(Lower limit & bound)的值域.其强度包络线也不是单一曲线,而是有一定上限和下限的曲线族,如图6.8所示. (上限为岩体的剪断强度,下限是结构面的抗剪强度)由图6.8可知:σ较低时,τ变化范围较大,σ↑,τ变化范围变小;σ↑→σ0时,包络线为一曲线,岩体强度τ将不受结构面的影响,趋向各向同性体.二,裂隙岩体的压缩强度包括单轴抗压强度和三轴压缩强度.原位试验工期长,费用高.因此,人们就开始从理论上分析研究裂隙岩体的压缩强度.耶格(Jaeger,1960)提出单结构面理论.→"结构面的强度效应"单结构面强度效应假定岩体中发育一组结构面AB,AB面(法线方向)与最大主应力方向夹角为β如图6.9(a)所示.由Mohr应力圆理论:……………………………………………………①结构面强度服从Coulomb-Navier准则,如图6.9(b): ……………………………………….②①代入②得沿结构面AB产生剪切破坏的条件:……………………………③式中:Cj,φj为结构面的粘聚力和摩擦角.1)当β=φj或时,σ1→∞,岩体不可能沿结构面破坏,而只能产生剪断岩体破坏;2)当β∈[β1,β2]时,岩体才沿结构面破坏,如图6.9(c)所示.略结构面力学效应图给出了这两种破坏的强度包络线,如图6.9(d)所示.另外,由③可得:岩体三轴压缩强度σ1m:当σ3=0时,得岩体单轴抗压强度σmc:当时,得岩体强度的最小值:如果岩体中含有两组以上结构面时,先给出每一组结构面单独存在的强度包络线(σ1-σ3~β),取其中最小的包络线为该岩体的强度包络线,并以此确定岩体的强度.三,裂隙岩体强度的经验估算岩体强度是岩体工程设计的重要参数,而做岩体的原位试验又十分费时,费钱,难以大量进行.因此,如何利用地质资料及小试件室内试验资料,对岩体强度作出合理估算是岩石力学中重要研究课题.下面介绍两种方法:1.准岩体强度该方法的实质:用某种简单的试验指标来修正岩石(块)强度,做为岩体强度的估算值.节理,裂隙等结构面是影响岩体的主要因素.引入弹性波知识,根据弹性波在岩体和岩块中的传播情况,可判断岩体中裂隙发育程度.岩体的完整性(龟裂)系数,以K表示:式中: —岩体中弹性波纵波传播速度;—岩块中弹性波纵波传播速度.可以根据K来计算准岩体强度.1)准岩体抗压强度:σmc=Kσc2)准岩体抗拉强度:σmt=Kσt式中:σc,σt为岩石试件的抗压(拉)强度.2.Hoek-Brown经验方程Hoek-Brown(1980)用试验法导出岩块和岩体破坏时主应力间的关系:式中:σ1,σ3为破坏时的最大(小)主应力;σc为岩块的单轴抗压强度;m,S为与岩性及结构面情况有关的常数,查教材P109表6-5.上式的剪应力表达式为:式中:τ为岩体的剪切强度;σ为法向应力;A,B为常数;1)令σ3=0,则得岩体的单轴抗压强度σmc:2)令σ1=0,则得岩体的单轴抗拉强度σmt:适用条件:适用于受构造变动扰动改造及结构面较发育的裂隙化岩体.而对低围压下较坚硬完整的岩体,估算强度偏低→缺点和不足!除此之外,另外有Sheory,Bisw和Choubeg(1989)等人的经验方程.第三节岩体的动力学性质在动荷载作用下岩体的性质主要表现如下几个方面:弹性波的传播规律(岩体中);岩体的动力变形;岩体的强度性质.何谓波应力波呢波是指某种扰动(运动参数,状态)(如应力,变形,振动,温度,电磁场强度等)的变化在介质中的传播.应力波是应力在固体(岩体)介质中的传播.根据固体介质变形性质的不同,在固体中传播的应力波分为如下几类:①弹性波:σ—ε关系服从虎克定理的介质中传播的波.②粘弹性波:非线性弹性体中传播的波,除了弹性应力外还存在摩擦应力或粘滞应力.③塑性波:应力超过弹性极限的波.(只在振源处才能观察到,且不是所有岩体中都能产生这样的波.)④冲击波:大扰动的传播速度远大于小扰动的传播速度的介质中传播的波.一,岩体中弹性波的传播规律根据波动理论,连续,均匀,各向同性弹性介质中传播的Vp和Vs:式中:Ed—动弹性模量;μd—动泊松比;ρ—介质密度.影响岩体传播的弹性波的因素:(1)岩性:岩体愈坚硬,波速愈大;反之,愈小;(2)结构面:对弹性波传播起隔波(垂直于结构面方向)或导波(平行于结构面方向)作用,从而导致波速及波动特性的各向异性;(3)应力状态:压应力时,波速随应力增加而增加,波幅衰减少;拉应力时,波速随应力增加而降低,波幅衰增大.(4)水:岩体中含水量的增加导致弹性波波速增加;(5)温度:岩体处正温时,波速随T↑而↓;处于负温时则随T↑而↑.二,岩体中弹性波速度的测定式中:E:静弹性模量j:折减系数Ed:动弹性模量(在设计和应用上常用静弹性模量E,但它的获得费时,费事,费钱.)三,岩体的动力变形与强度参数1.动力变形参数(Ed,μd,Gd)声波测试资料求取:2.动力强度参数动态加载下的岩石强度比静态加载下的强度高→"时间效应"王思敬等的经验公式:岩体准抗压强度Rm:式中:Vmp,Vrp分别为岩体和岩块的纵波波速.第四节岩体的水力学性质岩体的水力学性质:指岩体与水共同作用所表现出来的力学性质.水对岩体的作用包括两个方面:1) 水对岩石的物理化学作用(软化系数表示, );(实际上包括软化和泥化作用)2)水与岩体相互耦合作用下的力学效应.一,单个结构面的水力特征设结构面为一平直光滑无限延伸的面,张开度e各处相等,如图6.10所示.忽略岩块的渗透性,在稳定流的情况下,各层间的剪应力τ和静水压力P之间关系:又①式中:ux为沿x方向的水流速度;η为水的动力粘滞系数(0.1Pa.s)1)边界边条件:若e很小,可忽略P在y方向上的变化,求解①得:②由②可知:水流速度在断面上呈二次抛物线分布.又式中:γ为水的运动粘滞系数(cm2/s)以上为平直光滑无充填贯通结构面导出的,但实际上岩体的结构面没有如此理想.于是,路易斯(Louis,1974)提出了修正公式:式中:K2—结构面的面连续性系数;C—结构面的相对粗糙修正系数:h为结构面的起伏差.二,裂隙岩体的水力特征1.含一组结构面岩体的渗透性能如图6.11所示,一般结构面走向方向的等效渗透系数K为:Km很小,可忽略,于是岩体的渗透系数K为:2.含多组结构面岩体的渗透性能(自阅)3.岩体渗透系数的测试1)压水试验单孔,三段,注水试验等方法,如图6.12所示为一单孔压水试验.P→P后,5~10min后测Q(L/min),岩体单位吸水量W(L/min.m.m):巴布什金公式得:2)抽水试验参见《地下水动力学》三,应力对岩体渗透性能的影响野外和室内试验研究表明:结构面中的水流通量随受的正应力↑而↓,并且随着加,卸载次数的增加,岩体的渗透能力降低(主要是结构面受力闭合的结果).许多经验公式:1)斯诺(Snow,1966):K=K0+(Knt2/s)(P0-P)K0为初始应力P0的渗透系数;Kn为结构面的法向刚度;P为法向应力.2)路易斯(Louis,1974): 其中α为系数,σ0为有效应力.3)孙广忠等(1983): (K0为附加应力=0时的渗透系数;Kn为结构面的法向刚度).由公式可知:岩体的渗透系数K是随应力的增加而降低的.并且随着岩体的埋深增大,结构面发育的密度和张开度都相应减小,故岩体的渗透性也减小.工程实例中:①如地下洞室和边坡的开挖,改变了岩体中的应力状态,原来岩体中结构面的张开度因应力释放而增大,岩体的渗透性能也增大.②水库的修建→改变结构面中的应力水平→影响岩体的渗透性能.四,渗流应力位于地下水面以下的岩体,当存在渗透水流时,就受到渗流静水压力和动水压力的作用.在多孔介质如土体中时,对介质骨架作用的Pd为体积力.当裂隙岩体中充满流动的地下水时,地下水对岩体裂隙壁施加一垂直于裂隙壁面的静水压力和平行与裂隙壁面的动水压力,动水压力为面力,即:式中:b为裂隙的隙宽.[文档可能无法思考全面,请浏览后下载,另外祝您生活愉快,工作顺利,万事如意!]。
岩体的动力学性质岩体的动力学性质是岩体在动荷载作用下所表现出来的性质,包括岩体中弹性波的传播规律及岩体动力变形与强度性质。
一、岩体中弹性波的传播规律1、弹性波在介质中的传播速度仅与介质密度ρ及其动力变形参数Ed ,μd有关。
因此可以通过测定岩体中的弹性波速来确定岩体的动力变形参数。
2、影响弹性波在岩体中的传播速度的因素:(1)岩性:不同岩性岩体中弹性波速度不同,岩体愈致密坚硬,波速愈大,反之,则愈小。
(2)结构面:沿结构面传播的速度大于垂直结构面传播的速度。
(3)应力:在压应力作用下,波速随应力增加而增加,波幅衰减少;反之,在拉应力作用下,则波速降低,衰减增大。
(4)含水量:随岩体中含水量的增加导致弹性波速增加。
(5)温度:岩体处于正温时,波速随温度增高而降低,处于负温时则相反。
二、岩体中弹性波速度的测定可以采用地震法、声波法来测试弹性波速,下面就介绍常用的声波法。
声波法测试步骤:(1)选择代表性测线,布置测点和安装声波仪,见下图。
(2)发生正弦脉冲,向岩体内发射声波。
声波法测弹性波原理图1.发射换能器;2.接收换能器;3.放大器;4.声波发射仪;5.计时装置(3)记录纵、横波在岩体中传播的时间。
(4)根据下面的公式计算波速。
三、岩体的动力变形与强度参数1、动力变形参数动力变形参数有:动弹性模量和动泊松比及动剪切模量。
可通过声波测试确定。
优点:不扰动被测岩体的天然结构和应力状态;测定方法简便,省时省力;能在岩体中各个部位广泛进行。
计算公式:岩体与岩块的动弹性模量都普遍大于静弹性模量。
坚硬完整岩体E d/E me约为1.2~2.0 ,风化、裂隙发育的岩体和软弱岩体E d/E me约为1.5~10.0左右,大者可超过20.0。
原因如下:①静力法采用的最大应力大部分在1.0~10.0MPa,少数则更大,变形量常以mm计,而动力法的作用应力约为10-4MPa量级,引起的变形量很微小。
因此静力法会测得较大的不可逆变形,而动力法则测不到这种变形。
岩块的力学属性:1.弹性(elasticity):在一定的应力范围内,物体受外力产生的全部变形当去除外力后能够立即恢复其原有的形状和大小的性质。
2.塑性(plasticity):物体受力后产生变形,在外力去除(卸荷)后不能完全恢复原状的性质。
不能恢复的变形叫塑性变形或永久变形、残余变形。
3.粘性(viscosity):物体受力后变形不能在瞬时完成,且应变速率随应力增加而增加的性质。
应变速率随应力变化的变形叫流动变形。
4.脆性(brittle):物质受力后,变形很小时就发生破裂的性质。
5.延性(ductile):物体能承受较大塑性变形而不丧失其承载力的性质。
第一节岩块的变形性质一、单轴压缩条件下的岩块变形性质1.连续加载下的变形性质(1)加载方式:单调加载(等加载速率加载和等应变速率加载)循环加载(逐级循环加载和反复循环加载)(2)四个阶段:①Ⅰ:OA段,孔隙裂隙压密阶段;②Ⅱ:AC段,弹性变形至微破裂稳定发展阶段(AB段和BC段)弹性极限→屈服极限③Ⅲ:CD段,非稳定破裂发展阶段(累进破裂阶段)→“扩容”现象发生“扩容”:在岩石的单轴压缩试验中,当压力达到一定程度以后,岩石中的破裂(裂纹)继续发生和扩展,岩石的体积应变增量由压缩转为膨胀的力学过程。
—峰值强度或单轴抗压强度④Ⅳ:D点以后阶段,破坏后阶段(残余强度)以上说明:岩块在外荷作用下变形→破坏的全过程,具有明显的阶段性,总体上可分为两个阶段:1)峰值前阶段(前区)2)峰值后阶段(后区)(3)峰值前岩块的变形特征(Miller,1965)①应力—应变曲线类型米勒(Miller,1965)6类(σ—εL曲线),如图4.3所示:Ⅰ:近似直线型(坚硬、极坚硬岩石):如玄武岩、石英岩等;Ⅱ:下凹型(较坚硬、少裂隙岩石):如石灰岩、砂砾岩;Ⅲ:上凹型(坚硬有裂隙发育):如花岗岩、砂岩;Ⅳ:陡“S”型(坚硬变质岩):如大理岩、片麻岩;Ⅴ:缓“S”型(压缩性较高的岩石):如片岩;Ⅵ:下凹型(极软岩)。
第三节岩块的强度性质岩块的强度是指岩块抵抗外力破坏的能力。
根据受力状态不同,岩块的强度可分为单轴抗压强度、单轴抗拉强度、剪切强度、三轴压缩强度等。
一、单轴抗压强度σc1、定义在单向压缩条件下,岩块能承受的最大压应力,简称抗压强度(MPa)。
2、研究意义(1)衡量岩块基本力学性质的重要指标。
(2)岩体工程分类、建立岩体破坏判据的重要指标。
(3)用来估算其他强度参数。
3、测定方法抗压强度试验点荷载试验4、常见岩石的抗压强度常见岩石的抗压强度二、单轴抗拉强度σt1、定义单向拉伸条件下,岩块能承受的最大拉应力,简称抗拉强度。
2、研究意义(1)衡量岩体力学性质的重要指标(2)用来建立岩石强度判据,确定强度包络线(3)选择建筑石材不可缺少的参数3、测定方法直接拉伸法间接法(劈裂法、点荷载法)4、常见岩石的抗拉强度常见岩石的抗拉强度5、抗拉强度与抗压强度的比较岩石中包含有大量的微裂隙和孔隙,岩块抗拉强度受其影响很大,直接削弱了岩块的抗拉强度。
相对而言,空隙对岩块抗压强度的影响就小得多,因此,岩块的抗拉强度一般远小于其抗压强度。
通常把抗压强度与抗拉强度的比值称为脆性度,用以表征岩石的脆性程度。
岩块的几种强度与抗压强度比值三、剪切强度在剪切荷载作用下,岩块抵抗剪切破坏的最大剪应力,称为剪切强度。
2、类型(1)抗剪断强度:指试件在一定的法向应力作用下,沿预定剪切面剪断时的最大剪应力。
(2)抗切强度:指试件上的法向应力为零时,沿预定剪切面剪断时的最大剪应力。
(3)摩擦强度:指试件在一定的法向应力作用下,沿已有破裂面(层面、节理等)再次剪切破坏时的最大剪应力。
3、研究意义反映岩块的力学性质的重要指标。
用来估算岩体力学参数及建立强度判据。
4、抗剪断强度的测试方法直剪试验变角板剪切试验三轴试验5、常见岩石的剪切强度常见岩石的剪切强度四、三轴压缩强度试件在三向压应力作用下能抵抗的最大的轴向应力。
2、测定方法三轴试验3、利用三轴试验确定抗剪强度。
岩体的组成及工程地质特征一、岩体的概念岩体:可能由一种或多种岩石组合,且在形成现实岩体的过程中经受了构造变动、风化作用、卸荷作用等各种内力和外力地质作用的破坏及改造。
工程岩体的分类为:地基岩体、边坡岩体、地下工程围岩。
二、岩体的结构岩体是由岩块或土构成的,岩体的性质取决于岩石或土和结构面的性质。
岩体的结构面结构面的特征是影响结构面强度及其他性能的重要因素。
结构面的产状由走向、倾向和倾角三个要素。
岩体的地质构造(1)地质构造的几种类型(1)不利情况 (2)最不利情况(3)有利情况(岩层走向与边坡垂直) (4)有利情况(岩层倾向与边坡相反)(2)断裂构造①裂隙发育程度分级及对工程的影响①裂隙的分类③断层的组成及类型三、岩体结构特征1.岩体结构类型四、岩体的力学特性(一)岩体的变形特征岩体的变形通常包括结构面变形和结构体变形两个部分。
设计人员所关心的主要是岩体的变形特性。
岩体变形参数是由变形模量或弹性模量来反映的。
不同岩体具有不同的流变特性。
一般有蠕变和松弛两种表现形式。
试验和工程实践表明,岩石和岩体均具有流变性。
特别是软弱岩石、软弱夹层、碎裂及散体结构岩体,其变形的时间效应明显,蠕变特征显著。
(二)岩体的强度性质由于岩体是由结构面和各种形状岩石块体组成的,所以,其强度同时受二者性质的控制。
如当岩体中结构面不发育,呈完整结构时,岩石的强度可视为岩体强度。
如果岩体沿某一结构面产生整体滑动时,则岩体强度完全受结构面强度控制。
四、岩体的工程地质性质结构面的工程地质性质对岩体影响较大的结构面的物理力学性质,主要是结构面的产状、延续性和抗剪强度。
延伸长度为5-10m的平直结构面,对地下工程围岩的稳定就有很大的影响,对边坡的稳定影响一般不大。
结构面的规模是结构面影响工程建设的重要性质。
结构面的规模分为I-V级:①级指大断层或区域性断层,控制工程建设地区的稳定性,直接影响工程岩体稳定性。
Ⅱ、Ⅱ级结构面往往是对工程岩体力学和对岩体破坏方式有控制意义的边界条件,它们的组合往往构成可能滑移岩体的边界面,直接威胁工程安全稳定性。
岩石的1岩石的力学性质-岩石的变形岩石的强度:岩石抵抗外力作用的能力,岩石破坏时能够承受的最大应力。
岩石的变形:岩石在外力作用下发生形态(形状、体积)变化。
岩石在荷载作用下,首先发生的物理力学现象是变形。
随着荷载的不断增加,或在恒定载荷作用下,随时间的增长,岩石变形逐渐增大,最终导致岩石破坏。
岩石变形过程中表现出弹性、塑性、粘性、脆性和延性等性质。
▪ 1.5岩石变形性质的几个基本概念▪1)弹性(elasticity):物体在受外力作用的瞬间即产生全部变形,而去除外力(卸载)后又能立即恢复其原有形状和尺寸的性质称为弹性。
▪弹性体按其应力-应变关系又可分为两种类型:▪线弹性体:应力-应变呈直线关系。
▪非线性弹性体:应力—应变呈非直线的关系。
▪2)塑性(plasticity):物体受力后产生变形,在外力去除(卸载)后变形不能完全恢复的性质,称为塑性。
▪不能恢复的那部分变形称为塑性变形,或称永久变形,残余变形。
▪在外力作用下只发生塑性变形的物体,称为理想塑性体。
▪理想塑性体,当应力低于屈服极限时,材料没有变形,应力达到后,变形不断增大而应力不变,应力-应变曲线呈水平直线.▪3)黏性(viscosity):物体受力后变形不能在瞬时完成,且应变速率随应力增加而增加的性质,称为粘性。
▪应变速率与时间有关,->黏性与时间有关▪其应力-应变速率关系为过坐标原点的直线的物质称为理想粘性体(如牛顿流体),▪4)脆性(brittle):物体受力后,变形很小时就发生破裂的性质。
▪5)延性(ductile):物体能承受较大塑性变形而不丧失其承载力的性质,称为延性。
▪ 1.7岩石变形指标及其确定▪岩石的变形特性通常用弹性模量、变形模量和泊松比等指标表示。
3)全应力-应变曲线的工程意义▪①揭示岩石试件破裂后,仍具有一定的承载能力。
▪②预测岩爆。
▪若A>B,会产生岩爆▪若B>A,不会产生岩爆▪③预测蠕变破坏。
▪当应力水平在H点以下时保持应力恒定,岩石试件不会发生蠕变。
第一章绪论岩体复杂性表现在以下几个方面:(1)不连续性(2)非均质性(3)各向异性(4)岩体中存在不同于自重应力场的天然应力场(5)岩体赋存于一定地质环境之中,岩体中的水、温度、应力场,对岩体性质有较大的影响。
第二章:岩石和岩体的地质特征岩石:矿物,岩屑的集合体。
是指不含显著结构面的岩石块体,是构成岩体的最小岩石单元体。
结构面:是指地质发展过程中,在岩体内形成的具有一定的延伸方向和长度厚度相对较小的地质界面或带。
岩体:指地质历史过程中形成的,由岩块和结构面网络组成的,具有一定的结构并赋存于一定的天然应力状态和地下水等地质环境中的地质体。
岩石风化指标:定性指标:颜色,矿物蚀变程度,破碎程度及开挖锤击技术特征等。
定量指标:风化孔隙率指标和波速指标等。
风化系数;结构面规模:(1)Ⅰ级指大断层或区域性断层,一般延伸约数公里至数十公里以上,破碎带宽约数米至数十米乃至几百米以上。
(2)Ⅱ级指延伸长而宽度不大的区域性地质界面,百米至千米单位。
(3)Ⅲ级指长度数十米至数百米的断层、区域性节理、延伸较好的层面及层间错动等。
(4)Ⅳ级指延伸较差的节理、层面、次生裂隙、小断层及较发育的片理、劈理面等。
是构成岩块的边界面,破坏岩体的完整性,影响岩体的物理力学性质及应力分布状态。
(数十厘米-米)(5)Ⅴ级又称微结构面。
常包含在岩块内,主要影响岩块的物理力学性质,控制岩块的力学性质。
结构面线密度和间距: 1、线密度(Kd)是指结构面法线方向单位测线长度上交切结构面的条数(条/m)。
2、间距(d)则是指同一组结构面法线方向上两相邻结构面的平均距离。
RQD:岩体质量指标RQD:是长度大于10cm的岩心累计长度与回次进尺的比值。
RQD与方向有关,按地质分层计算RQD值大于20厘米为长柱状;10—20厘米为短柱状;小于1厘米为扁柱状;大于5厘米为块状;2---5厘米为碎块状;小于2厘米为碎屑状、粉末状。
岩体5种结构类型:1.整体状结构 2.块状结构 3.层状结构 4.碎裂状结构 5.散体状结构岩体工程分类的目的:通过分类,概括地反映各类工程岩体的质量好坏,预测可能出现的岩体力学问题,为工程设计,支护衬砌,建筑物选型和施工方法选择提供参数和依据。
第五章结构面的变形与强度性质1、岩体稳定性分析和地下水渗流分析通常把岩体视为由岩块(结构体)与结构面组成的地质体。
2、岩体工程中的软弱夹层问题:如黄河小浪底水库工程左坝肩的泥化夹层;葛洲坝水利工程坝基的泥化夹层;黑河水库左坝肩单薄山梁的断层引发的渗漏问题;长江三峡自然坡中的软弱夹层等。
这些软弱结构面在不同程度上影响和控制着工程岩体的稳定性。
因此,结构面变形与强度性质的研究,在工程实践中具十分重要的实际意义:1)大量工程实践表明:在工程荷载(小于10Mpa)范围内,工程岩体的失稳破坏有相当一部分是沿软弱结构面破坏的。
因此,结构面的强度性质的研究是评价岩体稳定性的关键。
2)在工程荷载作用,结构面及其充填物的变形是岩体变形的主要组成部分,控制着工程岩体的变形特性。
3)结构面是岩体中渗透水流的主要通道。
4)工程荷载作用下,岩体中的应力分布受结构面及其力学性质的影响。
第一节结构面的变形性质(特性)结构面的变形包括法向变形和剪切变形两个方面。
一、结构面的法向变形1.法向变形特征(Normal deformation)设不含结构面岩块的变形为ΔVr,含结构面岩块的变形为ΔVt,那么结构面的法向闭合变形ΔVj为:ΔVj=ΔVt-ΔVr由结构面法向应力σn与变形的关系曲线可得如下特征:1)σn↑,ΔVj↑↑,曲线呈上凹型;σn→σ0,σn-ΔVt变陡,与σn-ΔVr大致变形;2)初始压缩阶段,ΔVt主要由结构面闭合造成的;3)试验研究表明,当开始,含结构面岩块的变形由以结构面的闭合→岩块的弹性变形;4)σn-ΔVj曲线的渐近线大致为:ΔVj=Vm5)结构面的最大闭合量小于结构面的张开度(e)。
图5.1 典型岩块和结构面法向变形曲线含结构面的岩块和不含结构面的岩块在法向上加荷、卸荷后的应力—变形曲线,见教材P76-77(Bandis等,1983)。
2.法向变形本构方程(法向应力与变形之间的关系)这方面的研究目前仍处于探索阶段,已提出的本构方程都在试验的基础上总结出来的经验方程,如Goodman,Bandis及孙广忠等人。
岩体的力学性质包括岩体的变形性质,强度性质,动力学性质和水力学性质等方面.岩体在外力作用下的力学属性表现出非均质性,非连续,各向异性和非弹性.岩体的力学性质取决于两个方面:1)受力条件;2)岩体的地质特征及其赋存环境条件.其中地质特征包括岩石材料性质,结构面的发育情况及性质(影响岩体的力学性质不同于岩块的本质原因);赋存环境条件包括天然应力和地下水.第一节岩体的变形性质一, 岩体变形试验及其变形参数确定变形参数包括变形模量和弹性模量.按静力法得到,动力法得到.1.承压板法刚性承压板法和柔性承压板法各级压力P-W(岩体变形值)曲线按布西涅斯克公式计算岩体的变形模量Em(Mpa)和弹性模量Eme(Mpa).式中:P—承压板单位面积上的压力(Mpa);D—承压板的直径或边长(cm);W,We—为相应P下的总变形和弹性变形;ω—与承压板形状,刚度有关系数,圆形板ω=0.785,方形板ω=0.886.μm—岩体的泊松比.★定义:岩体变形模量(Em):岩体在无侧限受压条件下的应力与总应变之比值.岩体弹性模量(Eme):岩体在无侧限受压条件下的应力与弹性应变之比值.2.钻孔变形法钻孔膨胀计利用厚壁筒理论(弹性力学)得:式中:d为钻孔孔隙(cm);P为计算压力(Mpa);u为法向变形(cm).与承压板比较其优点:①对岩体扰动小;②可以在地下水位以下笔相当深的部位进行;③试验方向不受限制;④可以测出几个方向的变形,便于研究岩体的各向异性.缺点:涉及岩体体积小,代表性受局限.3.狭缝法(狭缝扁千斤顶法)水平的,也可以是垂直的.如图6.3所示.二,岩体变形参数估算现场原位试验费用昂贵,周期长,一般只在重要的或大型工程中进行,因此,岩体变形参数的很多情况下必须进行估算.两种方法:①现场地质调查→建立适当的岩体地质力学模型→室内小试件试验资料→进行估算;②岩体质量评价和大量试验资料→建立岩体分类指标与变形参数间的经验关系→进行估算.1.层状岩体变形参数估算E,μ,G为岩块参数,Kn,Ks为层面变形参数.1)法向应力σn作用下,如图6.4所示沿n方向加荷:岩体总变形:沿t方向加荷:岩体的变形主要是岩块引起的2)剪应力作用下岩体剪切变形Δuj=层面滑动变形Δu + 岩块的剪切变形Δur注:以上是假定岩块和结构面的变形参数及各岩层厚度均为常数的情况下推导出来的. 2.裂隙岩体变形参数的估算1)比尼卫斯基(Bieniawski,1978)(南非)Em =2RMR-100 (RMR>55)Em变形模量,RMR分类指标值.RMR =9lgQ+44, (巴顿岩体质量分类)Serafim和Pereira(1983)(RMR≤55)2)挪威的Bhasin和Barton等(1993)岩体分类指标Q值—岩体质量分级(巴顿)三,岩体变形曲线类型及其特征(岩体中存在结构面,与岩块的峰值前的变形曲线区分开来) 1.法向变形曲线1)直线型,如图6.5a所示→弹性岩体dp/dw =k(岩体的刚度)2)上凹型,如图6.5b所示→弹塑性岩体>0, 值p↑而↑,层状及节理岩体属于此种类型.3)下凹型(上凸型),如图6.5c所示→塑弹性岩体随p↑而↓,结构面发育且泥质充填的岩体或粘土岩,风化岩属于此种类型.4)复合型→塑-弹-塑性岩体呈阶梯或"S"型,如图6.5d所示.结构面发育不均或岩性不均匀的岩体多属于此种类型.2.剪切变形曲线比较复杂根据τ-u曲线的形状,残余强度(τr)与峰值强度(τp)的比值,可分为3类,如图6.6所示:1)峰前斜率小,破坏位移大,2~10mm;峰后位移↑,强度降低或不变,如图6.6a所示.沿软弱结构面剪切时的情况.2)峰前斜率较大,峰值强度较高,有较明显应力降,如图6.6b所示.沿粗糙结构面,软弱岩体及风化岩体剪切时的情况.3)峰前斜率大,有较清晰的线性段和非线性段,峰值强度大,破坏位移小,1mm左右,残余强度(τr)较低,如图6.6c所示.剪断坚硬岩体时的情况.四,影响岩体变形性质的因素岩体的岩性,结构面的发育特征,荷载条件,试件尺寸,试验方法和温度等等.结构面的影响(结构面效应):方位:导致岩体变形的各向异性,变形模量Em的各向异性;密度:ρ↑,变形增大,Em↓;充填特征;组合关系.第二节岩体的强度性质岩体强度:指岩体抵抗外力破坏的能力.包括抗压强度,抗拉强度和抗剪强度.一,岩体的剪切强度定义:岩体内任一方向剪切面,在法向应力作用下所能抵抗的最大剪应力.包括:抗剪断强度(σn≠0,预定剪切面)抗剪强度与岩块类似(σn≠0,沿已有破裂面)抗切强度(σn=0的抗剪断强度)1.原位剪切试验及其强度参数(C,φ)确定双千斤顶法直剪试验(在平巷中进行),如图6.7所示.一般来说,岩体中的φm与岩块的φ较接近;而岩体的Cm大大低于岩块的C.这说明结构面的存在主要降低了岩体的连结能力,进而降低其内聚力.为使剪切面上不产生力矩效应,合力通过剪切面中心O,使其接近于纯剪破坏;另一千斤顶倾斜布置,α=15°,每组试件应有5个以上.剪断面上:F为试件受剪截面积2.剪切强度特征岩体的剪切强度主要受结构面,应力状态,岩块性质,风化程度及其含水状态等因素的影响.1)高应力条件时,岩体的剪切强度较接近于岩块强度;低应力条件下,岩体的剪切强度主要受结构面发育特征及其组合关系的控制.2)工程荷载一般小于10Mpa(低应力),故与工程活动有关的岩体破坏,基本上受结构面的控制.3)岩体的剪切强度不是单一值,而是具有上限(Upper limit & bound)和下限(Lower limit & bound)的值域.其强度包络线也不是单一曲线,而是有一定上限和下限的曲线族,如图6.8所示.(上限为岩体的剪断强度,下限是结构面的抗剪强度)由图6.8可知:σ较低时,τ变化范围较大,σ↑,τ变化范围变小;σ↑→σ0时,包络线为一曲线,岩体强度τ将不受结构面的影响,趋向各向同性体.二,裂隙岩体的压缩强度包括单轴抗压强度和三轴压缩强度.原位试验工期长,费用高.因此,人们就开始从理论上分析研究裂隙岩体的压缩强度.耶格(Jaeger,1960)提出单结构面理论.→"结构面的强度效应"单结构面强度效应假定岩体中发育一组结构面AB,AB面(法线方向)与最大主应力方向夹角为β如图 6.9(a)所示.由Mohr应力圆理论:……………………………………………………①结构面强度服从Coulomb-Navier准则,如图6.9(b):……………………………………….②①代入②得沿结构面AB产生剪切破坏的条件:……………………………③式中:Cj,φj为结构面的粘聚力和摩擦角.1)当β=φj或时,σ1→∞,岩体不可能沿结构面破坏,而只能产生剪断岩体破坏;2)当β∈[β1,β2]时,岩体才沿结构面破坏,如图6.9(c)所示.略结构面力学效应图给出了这两种破坏的强度包络线,如图6.9(d)所示.另外,由③可得:岩体三轴压缩强度σ1m:当σ3=0时,得岩体单轴抗压强度σmc:当时,得岩体强度的最小值:如果岩体中含有两组以上结构面时,先给出每一组结构面单独存在的强度包络线(σ1-σ3~β),取其中最小的包络线为该岩体的强度包络线,并以此确定岩体的强度.三,裂隙岩体强度的经验估算岩体强度是岩体工程设计的重要参数,而做岩体的原位试验又十分费时,费钱,难以大量进行.因此,如何利用地质资料及小试件室内试验资料,对岩体强度作出合理估算是岩石力学中重要研究课题.下面介绍两种方法:1.准岩体强度该方法的实质:用某种简单的试验指标来修正岩石(块)强度,做为岩体强度的估算值.节理,裂隙等结构面是影响岩体的主要因素.引入弹性波知识,根据弹性波在岩体和岩块中的传播情况,可判断岩体中裂隙发育程度.岩体的完整性(龟裂)系数,以K表示:式中: —岩体中弹性波纵波传播速度;—岩块中弹性波纵波传播速度.可以根据K来计算准岩体强度.1)准岩体抗压强度:σmc=Kσc2)准岩体抗拉强度:σmt=Kσt式中:σc,σt为岩石试件的抗压(拉)强度.2.Hoek-Brown经验方程Hoek-Brown(1980)用试验法导出岩块和岩体破坏时主应力间的关系:式中:σ1,σ3为破坏时的最大(小)主应力;σc为岩块的单轴抗压强度;m,S为与岩性及结构面情况有关的常数,查教材P109表6-5.上式的剪应力表达式为:式中:τ为岩体的剪切强度;σ为法向应力;A,B为常数;1)令σ3=0,则得岩体的单轴抗压强度σmc:2)令σ1=0,则得岩体的单轴抗拉强度σmt:适用条件:适用于受构造变动扰动改造及结构面较发育的裂隙化岩体.而对低围压下较坚硬完整的岩体,估算强度偏低→缺点和不足!除此之外,另外有Sheory,Bisw和Choubeg(1989)等人的经验方程.第三节岩体的动力学性质在动荷载作用下岩体的性质主要表现如下几个方面:弹性波的传播规律(岩体中);岩体的动力变形;岩体的强度性质.何谓波应力波呢波是指某种扰动(运动参数,状态)(如应力,变形,振动,温度,电磁场强度等)的变化在介质中的传播.应力波是应力在固体(岩体)介质中的传播.根据固体介质变形性质的不同,在固体中传播的应力波分为如下几类:①弹性波:σ—ε关系服从虎克定理的介质中传播的波.②粘弹性波:非线性弹性体中传播的波,除了弹性应力外还存在摩擦应力或粘滞应力.③塑性波:应力超过弹性极限的波.(只在振源处才能观察到,且不是所有岩体中都能产生这样的波.)④冲击波:大扰动的传播速度远大于小扰动的传播速度的介质中传播的波.一,岩体中弹性波的传播规律根据波动理论,连续,均匀,各向同性弹性介质中传播的Vp和Vs:式中:Ed—动弹性模量;μd—动泊松比;ρ—介质密度.影响岩体传播的弹性波的因素:(1)岩性:岩体愈坚硬,波速愈大;反之,愈小;(2)结构面:对弹性波传播起隔波(垂直于结构面方向)或导波(平行于结构面方向)作用,从而导致波速及波动特性的各向异性;(3)应力状态:压应力时,波速随应力增加而增加,波幅衰减少;拉应力时,波速随应力增加而降低,波幅衰增大.(4)水:岩体中含水量的增加导致弹性波波速增加;(5)温度:岩体处正温时,波速随T↑而↓;处于负温时则随T↑而↑.二,岩体中弹性波速度的测定式中:E:静弹性模量j:折减系数Ed:动弹性模量(在设计和应用上常用静弹性模量E,但它的获得费时,费事,费钱.)三,岩体的动力变形与强度参数1.动力变形参数(Ed,μd,Gd)声波测试资料求取:2.动力强度参数动态加载下的岩石强度比静态加载下的强度高→"时间效应"王思敬等的经验公式:岩体准抗压强度Rm:式中:Vmp,Vrp分别为岩体和岩块的纵波波速.第四节岩体的水力学性质岩体的水力学性质:指岩体与水共同作用所表现出来的力学性质.水对岩体的作用包括两个方面:1) 水对岩石的物理化学作用(软化系数表示, );(实际上包括软化和泥化作用)2)水与岩体相互耦合作用下的力学效应.一,单个结构面的水力特征设结构面为一平直光滑无限延伸的面,张开度e各处相等,如图6.10所示.忽略岩块的渗透性,在稳定流的情况下,各层间的剪应力τ和静水压力P之间关系:又①式中:ux为沿x方向的水流速度;η为水的动力粘滞系数(0.1Pa.s)1)边界边条件:若e很小,可忽略P在y方向上的变化,求解①得:②由②可知:水流速度在断面上呈二次抛物线分布.又式中:γ为水的运动粘滞系数(cm2/s)以上为平直光滑无充填贯通结构面导出的,但实际上岩体的结构面没有如此理想.于是,路易斯(Louis,1974)提出了修正公式:式中:K2—结构面的面连续性系数;C—结构面的相对粗糙修正系数:h为结构面的起伏差.二,裂隙岩体的水力特征1.含一组结构面岩体的渗透性能如图6.11所示,一般结构面走向方向的等效渗透系数K为:Km很小,可忽略,于是岩体的渗透系数K为:2.含多组结构面岩体的渗透性能(自阅)3.岩体渗透系数的测试1)压水试验单孔,三段,注水试验等方法,如图6.12所示为一单孔压水试验.P→P后,5~10min后测Q(L/min),岩体单位吸水量W(L/min.m.m):巴布什金公式得:2)抽水试验参见《地下水动力学》三,应力对岩体渗透性能的影响野外和室内试验研究表明:结构面中的水流通量随受的正应力↑而↓,并且随着加,卸载次数的增加,岩体的渗透能力降低(主要是结构面受力闭合的结果).许多经验公式:1)斯诺(Snow,1966):K=K0+(Knt2/s)(P0-P)K0为初始应力P0的渗透系数;Kn为结构面的法向刚度;P为法向应力.2)路易斯(Louis,1974): 其中α为系数,σ0为有效应力.3)孙广忠等(1983): (K0为附加应力=0时的渗透系数;Kn为结构面的法向刚度).由公式可知:岩体的渗透系数K是随应力的增加而降低的.并且随着岩体的埋深增大,结构面发育的密度和张开度都相应减小,故岩体的渗透性也减小.工程实例中:①如地下洞室和边坡的开挖,改变了岩体中的应力状态,原来岩体中结构面的张开度因应力释放而增大,岩体的渗透性能也增大.②水库的修建→改变结构面中的应力水平→影响岩体的渗透性能.四,渗流应力位于地下水面以下的岩体,当存在渗透水流时,就受到渗流静水压力和动水压力的作用.在多孔介质如土体中时,对介质骨架作用的Pd为体积力.当裂隙岩体中充满流动的地下水时,地下水对岩体裂隙壁施加一垂直于裂隙壁面的静水压力和平行与裂隙壁面的动水压力,动水压力为面力,即:式中:b为裂隙的隙宽.。
岩块的力学属性:1.弹性(elasticity):在一定的应力范围内,物体受外力产生的全部变形当去除外力后能够立即恢复其原有的形状和大小的性质。
2.塑性(plasticity):物体受力后产生变形,在外力去除(卸荷)后不能完全恢复原状的性质。
不能恢复的变形叫塑性变形或永久变形、残余变形。
3.粘性(viscosity):物体受力后变形不能在瞬时完成,且应变速率随应力增加而增加的性质。
应变速率随应力变化的变形叫流动变形。
4.脆性(brittle):物质受力后,变形很小时就发生破裂的性质。
5.延性(ductile):物体能承受较大塑性变形而不丧失其承载力的性质。
第一节岩块的变形性质一、单轴压缩条件下的岩块变形性质1.连续加载下的变形性质(1)加载方式:单调加载(等加载速率加载和等应变速率加载)循环加载(逐级循环加载和反复循环加载)(2)四个阶段:①Ⅰ:OA段,孔隙裂隙压密阶段;②Ⅱ:AC段,弹性变形至微破裂稳定发展阶段(AB段和BC段)弹性极限→屈服极限③Ⅲ:CD段,非稳定破裂发展阶段(累进破裂阶段)→“扩容”现象发生“扩容”:在岩石的单轴压缩试验中,当压力达到一定程度以后,岩石中的破裂(裂纹)继续发生和扩展,岩石的体积应变增量由压缩转为膨胀的力学过程。
—峰值强度或单轴抗压强度④Ⅳ:D点以后阶段,破坏后阶段(残余强度)以上说明:岩块在外荷作用下变形→破坏的全过程,具有明显的阶段性,总体上可分为两个阶段:1)峰值前阶段(前区)2)峰值后阶段(后区)(3)峰值前岩块的变形特征(Miller,1965)①应力—应变曲线类型米勒(Miller,1965)6类(σ—εL曲线),如图4.3所示:Ⅰ:近似直线型(坚硬、极坚硬岩石):如玄武岩、石英岩等;Ⅱ:下凹型(较坚硬、少裂隙岩石):如石灰岩、砂砾岩;Ⅲ:上凹型(坚硬有裂隙发育):如花岗岩、砂岩;Ⅳ:陡“S”型(坚硬变质岩):如大理岩、片麻岩;Ⅴ:缓“S”型(压缩性较高的岩石):如片岩;Ⅵ:下凹型(极软岩)。
法默(Farmer,1968),根据峰前σ—ε曲线把岩石划分三类,如图4.4所示:准弹性岩石:细粒致密块状岩石,如无气孔构造的喷出岩、浅成岩浆岩和变质岩等。
具弹脆性性质。
半弹性岩石:空隙率低且具有较大内聚力的粗粒岩浆岩和细粒致密的沉积岩。
非弹性岩石:内聚力低,空隙率大的软弱岩石,如泥岩、页岩、千枚岩等。
②变形参数确定(变形模量、泊松比)变形模量(modulus of deformation):当σ—ε为直线关系时,E为常量。
当σ—ε为非直线关系时,E为变量(初始模量、切线模量、割线模量)。
σ—ε为非直线时,工程上用得最多的是切线模量(通常所说的弹性模量)。
其中初始模量(Ei):反映了岩石中微裂隙的多少;切线模量(Et):反映了岩石的弹性变形特征;割线模量(Es):反映了岩石的总体变形特征。
变形模量:指单轴压缩条件下,轴向压力与轴向应变之比。
当σ—ε关系为直线↓,变形多为弹性变形,故变形模量又叫“弹性模量(modulus of elasticity)或杨氏模量”。
泊松比μ(poisson′s ratio):指单轴压缩条件下,横向应变()与轴向应变()之比。
(采用处的与之经来计算μ)※E和μ常具有各向异性:当垂直于层理、片理等微结构面方向加荷时,E最小;当平行于层理、片理等微结构面方向加荷时,E最大。
(4)峰值后岩块的变形特征刚性压力机(Rigid machine)和伺服机(Servocontrol machine)的出现→后区研究岩块σ—ε全过程曲线岩块应力(σ)—应变(ε)全过程曲线基本模式:①Wawersik和Fairhust(1970)(图4.5)Ⅰ型:稳定破裂传播型,后区负坡向,变形能不能使破裂继续扩展;Ⅱ型:非稳定破裂传播型,后区正坡向,本身所贮存的能量能使破裂继续扩展。
②葛修润等人(1994)(图4.6)后区曲线在P点右侧。
上图的Ⅱ型曲线是人为控制造成的。
岩石越脆,曲线越陡,如新鲜的花岗岩、玄武岩;越是塑性岩石,后区曲线越缓,如页岩、泥岩、泥灰岩和红砂岩等。
2.循环荷载条件下的变形特征(逐级循环加载和反复循环加载)(1)同一荷载下,加、卸荷且弹性极限时,大部分为弹性恢复,如图4.7所示弹性后效:岩石(块)在循环荷载作用下,当卸荷后,大部分弹性变形能很快恢复,而小部分(10%~20%)的弹性变形须经一段时间才能恢复的现象。
即指加荷或卸荷条件下,弹性应变滞后于应力的现象。
(2)同一荷载下,加、卸荷且时,如图4.8所示弹性模量:变形模量:(3)逐级循环加载,如图4.9所示每次加、卸荷曲线不重合,且围成封闭环→“回滞环”→“岩石记忆”(4)反复循环加、卸载(荷),如图4.9所示(a)次数越多,再加荷曲线越陡(应变强化),回滞环面积变小;(b)残余变形εp↑;(c)疲劳强度的出现。
疲劳强度:使岩石发生疲劳破坏时循环荷载的应力水平的大小(非定值)。
岩石疲劳破坏:在循环荷载作用下,岩石会在比峰值应力低的应力水平下破坏的现象。
二、三轴压缩条件下的岩块变形性质1.三轴试验σ1>σ2>σ3真三轴试验/不等压三轴试验;σ1>σ2=σ3>0,普通三轴试验(常规三轴试验)。
一组试件(4个以上),υ≥5cm,h=(2~2.6)υ2.围压对岩块变形破坏的影响①σ3↑,破坏前的ε↑;②σ3↑,破坏方式由脆性破坏→延性破坏;根据延性度的不同,岩石的破坏方式主要有两种:(a)脆性破坏:指岩石在变形很小时,由弹性变形直接发展为急剧、迅速的破坏,破坏后的应力降较大。
(b)延性破坏(塑性破坏)或延性流动:指岩石在发生较大的永久变形后导致破坏的情况,且破坏后应力降很小。
以上两种方式,可以用延性度来区别。
延性度:指岩石在达到破坏前的全应变或永久应变。
当<3%时,脆性破坏;当3~5%时,过渡型;当>5%时,延性破坏。
长期强度:指长期荷载(应变速率小于10-b/s)作用下岩石的强度。
③应变硬化现象(σ3↑一定值);应变硬化:在塑性变形区,材料(岩石)的应力随应变增加而增大的现象。
反映了材料抵抗进一步变形能力随变形的增加而增强的现象。
④σ3↑,E、μ不同程度的提高;此时E可按下式确定:⑤σ3↑,岩石的三轴极限强度↑。
三、岩石的蠕变性质(有的教材称“岩石流变理论”)岩石流变:在外部条件不变的情况下,岩石的变形或应力随时间而变化的现象。
蠕变:指岩石在恒定的荷载(应力)条件下,变形随时间增长的现象(或性质)。
松弛:指应变一定时(不变),应力随时间增加而减小的现象。
弹性后效:指加载或卸载时,弹性应变滞后于应力的现象。
1.蠕变曲线的特征瞬时应变三个阶段,如图4.10所示:Ⅰ:初始蠕变阶段(AB段),减速蠕变阶段;下凹型Ⅱ:等速蠕变阶段(BC段),稳定蠕变阶段;近似直线型Ⅲ:加速蠕变阶段(CD段)。
上凹型2.蠕变性质的影响因素(1)岩性;(坚硬岩石蠕变变形很小,可忽略不计,软弱岩石蠕变明显。
)(2)应力;低应力(<12.5Mpa)下,不出现加速蠕变阶段;中等应力(12.5~25Mpa)下,呈“S”型,具明显的三个阶段;高应力(>25Mpa)下,不出现等速蠕变阶段。
(3)温度、湿度;温度、湿度↑,岩石的总应变与等速阶段的应变速率↑。
3.蠕变模型及其本构方程(有些教材上称为“流变模型理论”)研究岩石时效现象,有两种方法:(1)经验(方程)法根据岩石蠕变试验结果,由数理统计学的回归拟合方法建立经验方程。
其通式一般为:ε(t)=ε0+ε1(t)+ε2(t)+ε3(t)t时间的应变瞬时应变初始段应变等速段应变加速段应变典型的岩石蠕变方程有:幂函数方程、指数方程、混合方程等等。
(2)蠕变模型法(流变模型理论法、微分方程法)把岩石材料抽象成一系列简单的元件(如弹簧、阻尼器等)及其组合模型来模拟岩石的蠕变特性,建立其本构方程。
1)理想物体的基本模型(基本元件)①弹性元件(无蠕变):弹簧②塑性元件(摩擦片或滑块)理想的塑性体(圣维南体)St.Venant本构方程:当σ<σs时,ε=0当σ≥σs时,ε→∞(流动变形)③粘性元件(阻尼器)牛顿流体(理想的粘性体)本构方程服从牛顿定理:式中:η为动力粘带系数(0.1pa?s)2)组合模型①Maxwell模型(马克斯威尔)弹性元件+粘性元件(串联)(本构方程)(a)恒定荷载σ=σ0时,=0,则又t =0时,(瞬时应变),得(蠕变方程)(b)ε不变(一定)时,,由本构方程得:当t =0时,σ=σ0(σ0为瞬时应力)→C = -lnσ0(松弛方程)②Kelvin(开尔文)模型弹性元件+粘性元件(并联)(本构方程)(a)σ=σ0时(蠕变方程)当t =t1时卸荷时,σ=0当t =t1时,ε=ε1,即:(卸荷方程)(b)ε=ε0=常数时,σ=Eε(松弛方程)当ε=ε0=常数时,σ=常数,并不随时间拉长而减小,即此模型无应力松弛性能。
第二节岩块的强度性质岩块的强度(Strength of rock):指岩块抵抗外力破坏的能力。
它包括抗压强度、抗拉强度和抗剪强度。
根据破坏时的应力类型,岩块的破坏有三种类型:(脆性破坏)(过渡型)(塑性/延性破坏)拉破坏、剪切破坏和流动。
(即破坏机制问题分为三种)一、单轴抗压强度(uniaxial compressive strength)1.σc的确定(1)抗压试验:σc=Pc/A (Mpa)Pc—荷载(破坏时)(N)A—横断面积(mm2)岩石试件通常为圆柱状或长方柱状。
圆柱状:直径D=5cm或7cm,h=(2~2.5)D长方柱状:断面S=5×5cm2,h=(2~2.5)断面S=7×7cm2,h=(2~2.5)(2)点荷载试验→间接求取σcσc=22.82?式中Is(50)为直径50mm标准试件的点荷载强度。
2.影响因素(1)岩石本身性质方面的因素,如矿物组成、结构构造、密度、风化程度等等;(2)试验条件①试件的几何形状及加工精度;(大小、h/D、端面粗糙和不平行)②加荷速率;(v↑,σc↑)③端面条件;(端面效应)(试件端面与压力机板间的摩擦作用)④湿度和温度;⑤层理结构。
(σc∥<σc⊥)二、三轴压缩强度(triaxial compressive strength)1.σ1m的确定σ1m=Pm/A (Mpa)Pm—试件破坏时的轴向荷载(N)A—试件的初始横断面面积(mm2)2.试验结果处理(1)当σ3变化很大时,强度包络线常为一曲线,且C、υ也并非常数;(图4.18a)σ1m的经验关系式:比尼卫斯基(Bieniawski,1963)等。
(2)当σ3不大时,强度包络线常可近似视为一直线。
(图4.18b)根据直线型试验曲线,可以求得岩块强度参数σ1m、C、υ、σt、σc、σ3之间的关系:②当σ3=0时,σ1m=σc③由得:又由④⑤3.影响因素(见教材P62)三、单轴抗拉强度(Uniaxial tensile strength)脆性度(nb):岩块的抗压强度与抗拉强度的比值即。
