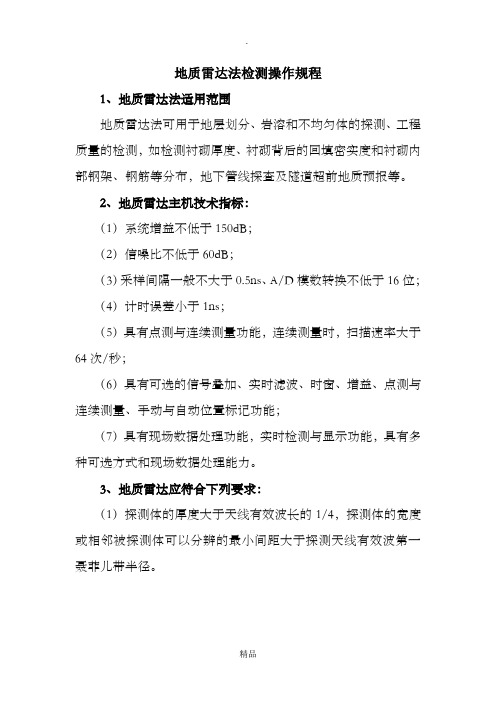

地质雷达法检测操作规程1、地质雷达法适用范围地质雷达法可用于地层划分、岩溶和不均匀体的探测、工程质量的检测，如检测衬砌厚度、衬砌背后的回填密实度和衬砌内部钢架、钢筋等分布，地下管线探查及隧道超前地质预报等。
2、地质雷达主机技术指标：（1）系统增益不低于150dB；（2）信噪比不低于60dB；（3）采样间隔一般不大于0.5ns、A/D模数转换不低于16位；（4）计时误差小于1ns；（5）具有点测与连续测量功能，连续测量时，扫描速率大于64次/秒；（6）具有可选的信号叠加、实时滤波、时窗、增益、点测与连续测量、手动与自动位置标记功能；（7）具有现场数据处理功能，实时检测与显示功能，具有多种可选方式和现场数据处理能力。
3、地质雷达应符合下列要求：（1）探测体的厚度大于天线有效波长的1/4，探测体的宽度或相邻被探测体可以分辨的最小间距大于探测天线有效波第一聂菲儿带半径。
（2）测线经过的表面相对平缓、无障碍、易于天线移动。
（3）避开高电导屏蔽层或大范围的金属构件。
4、地质雷达天线可采用不同频率的天线组合，技术指标为：（1）具有屏蔽功能；（2）最大探测深度应大于2m；（3）垂直分辨率应高于2cm。
5、现场检测（1）测线布置1、隧道施工过程中质量检测应以纵向布线为主，横向布线为辅。
纵向布线的位置应在隧道的拱顶、左右拱腰、左右边墙和隧道底部各布置一条；横向布线可按检测内容和要求布设线距。
一般情况线距8～12m；采用点测时每断面不少于6点。
检测中发现不合格地段应加密测线或测点。
2、隧道竣工验收时质量检测应纵向布线，必要时可横向布线。
纵向布线的位置应在隧道拱顶、左右拱腰和左右边墙各布一条；横向布线线距8～12m；采用点测时每断面不少于5个点。
需确定回填空洞规模和范围时，应加密测线和测点。
3、三线隧道应在隧道拱顶部位增加2条测线。
4、测线每5～10m应有一历程标记。
（2）介质参数的标定：检测前应对衬砌混凝土的介电常数或电磁波速做现场标定，且每座隧道不少于一处，每处实测不少于3次，取平均值为该隧道的介电常数或电磁波速。
大地电磁测深的野外工作方法简介大地电磁测深的野外工作，首先必须根据所要研究的地质、地球探测问题和任务进行施工设计；然后根据设计1，正确的进行观测布极，资料采集时要求观测资料要求观测资料必须包含有足够的频率成分，足够的记录长度并满足一定的质量指标。
最后对观测资料进行自评。
下面介绍野外工作中值得重视的几个环节。
一施工设计在进行MT野外施工之前，应根据地质任务的要求进行施工设计，主要包括以下内容：（1）收集工区及邻区已有的地质和地球物理资料，初步建立起工区的地层-电性关系模式。
根据地质任务的要求，结合已知的构造走向和地质露头情况，确定测线间距、测点距离、测线方位，并根据勘探目标的深度和地层电性特征，提出对观测数据最低频的要求。
（2）对工区进行现场实地踏勘，了解工区的地形、交通、地质露头情况及各种电干扰源（铁路、输电线、水电站和煤矿等）的分布情况。
提出避开电干扰、确保野外观测质量的措施。
（3）根据有关规范要求和实际情况，提出仪器一致性点和质量检查点的要求，提出对电极距的基本要求。
二、野外资料采集1、选点MT法观测质量与测点所处环境关系很大，为了获得高质量的野外观测资料，测点选择的原理是：（1）根据地质任务及施工设计书，布置测线、测点，在施工中允许根据实际情况在一定范围内调整，但必须满足规范要求。
若测区范围内发现有意义的异常，应及时申请加密测线、测点，以保证至少应有三个测点位于异常部位；（2）测点尽量不要选在狭窄的山顶或深沟底，应选开阔的平地布极，至少在两对电极的范围内地面相对高差与电极距之比小于10%；（3）布极应尽可能避开近地表局部电性不均匀体；（4）所选测点应远离电磁干扰源。
在不能调整测点位置的情况下应采取其它措施减小电磁干扰。
1、观测装置的布设每一测点上需要测量彼此正交的电磁场水平分量及垂直磁场分量，野外采集装置的布设示意如图21）布极（1）方位：如果已知测区的地质构造走向，最好取x,y分别与构造的走向和倾角平行，这样可直接测量入射场的TE极化波和TM极化波，若地质构造走向未知，则通常取正北为x轴，正东为y轴。
1）地质测量：地质测量是运用地质理论和有关方法，全面系统地进行综合性的地质矿产调查和研究，查明工作区内的地层、岩石、构造与矿产的基本地质特征，研究成矿规律和各种找矿信息进行找矿。
它的工作过程是将地质特征填绘在比例尺相适应的地形图上，亦称为地质填图。
2、加密点：为进一步控制地质界线和构造形态的变化，在满足基本点密度要求的前提下，在基本点之间沿地质界线加密布置的观察点。
3、技术取样：是指为了研究矿产和岩石的技术物理性质而进行的取样工作。
4、预算标准:预算标准是指在一定时期和一定的生产技术条件下，完成一定计量单位的地质调查工作，在人、财、物的利用和消耗方面应达到的标准。
5、综合地层柱状图:为了概略的反映图区地层系统、各时代地层岩性组合、层序、厚度、含矿性、接触关系、时代依据和纵横变化的一种图件。
1、预算标准是指一定时期和一定的生产技术条件下，完成一定计量单位的地质调查工作，在人、财、物的利用和消耗方面应达到的标准。
2、1：5万地质矿产调查工作手段预算标准应包括：地形测绘、地质测量、遥感地质、物化探、钻探、山地工程（坑探、浅井、槽探）、岩矿实验、其他地质工作、工地建筑等预算标准。
3、踏勘工作选择路线方向的原则是基本上垂直地层或垂直于区域构造线走向。
4、区域地质调查的目的和任务是查明测区内的地层古生物、岩石、矿床、地质构造、水文工程地质及环境地质、灾害地质等特征。
5、区域地质调查的成果是完成实际材料图、地质图、构造纲要图和区域地质调查报告和地质图说明书。
6、实测地层剖面的主要目的是查明地层层序、岩石厚度及岩性特征、沉积相类型及变化特征、化石特征、含矿性、接触关系等。
7、选择实测地层剖面的要求是地层连续出露好、地层层序完整、接触关系清楚、构造简单、岩性组合及厚度在查区具有代表性、化石丰富、通行条件好等。
8、实测地层剖面的主要分层依据是岩性特征、化石内容等。
9、实测地层剖面的分层精度与比例尺的大小有关，如1/2000比例尺，一般情况下最小分层厚度是 2米，最大分层厚度是米。
地质雷达操作规程一、引言地质雷达是一种应用于地质勘探领域的雷达技术，通过测量雷达回波信号来获取地下目标的信息，广泛应用于地质工程、资源勘查等领域。
为了确保地质雷达的正常运行和数据准确性，制定本操作规程。
二、设备检查与准备1.首先检查地质雷达设备的外观是否完好，是否有异常；2.检查设备各个部件的连接是否牢固；3.检查电源线、信号线等是否损坏；4.确保设备的电源和信号线接入正确；5.检查设备的电源开关是否处于关闭状态。
三、测量前准备1.对于冰冻地面，需将地面冰层清除干净；2.对于泥泞地面，需清除地面上的泥泞和积水；3.检查地面上是否有金属物体，如有需要移除；4.根据测量的需要，选择合适的测量模式和参数设置。
四、地理雷达操作步骤1.打开地质雷达电源开关，并选择合适的工作模式；2.连接电脑或数据采集器，确保数据采集设备正常连接；3.根据需要选择合适的天线和探头；4.按照设备操作手册，正确设置测量参数，包括测量范围、采样率等；5.将天线和探头固定在合适的位置，并确保安装稳固；6.如有需要，使用标定物进行仪器标定；7.若地质雷达需要移动，应谨慎操作，避免撞击或损坏设备；8.开始进行地质雷达测量。
五、测量过程操作规范1.操作人员应熟悉并掌握地质雷达仪器的操作流程；2.操作人员应避免穿戴金属物品，以避免对测量结果的影响；3.操作人员应远离雷达天线范围内的辐射，避免对人体造成伤害；4.在测量过程中，应保持设备的稳定，并避免不必要的震动；5.在测量过程中，应及时记录必要的参数信息，并标注在测量数据中；6.如遇突发情况或设备故障，应立即停止测量，并进行相应处理；7.测量结束后，应将设备电源关闭，并仔细检查设备的各个部件是否正常。
六、记录与数据处理1.在测量过程中，应准确记录测量时间、位置、参数等信息；2.测量结束后，及时保存测量数据，并备份到可靠的存储设备；3.使用专业软件对测量数据进行处理和分析，得出结论和结果；4.对于数据异常或不准确的情况，应进行数据质量控制和校正。
天量雷达法检测支配规程之阳早格格创做1、天量雷达法适用范畴天量雷达法可用于天层区别、岩溶战不匀称体的探测、工程品量的检测，如检测衬砌薄度、衬砌里前的回挖稀真度战衬砌里里钢架、钢筋仄分集，天下管线探查及隧讲超前天量预报等.2、天量雷达主机技能指标：（1）系统删益不矮于150dB；（2）疑噪比不矮于60dB；（3）采样隔断普遍不大于0.5ns、A/D模数变换不矮于16位；（4）计时缺面小于1ns；（5）具备面测与连绝丈量功能，连绝丈量时，扫描速率大于64次/秒；（6）具备可选的旗号叠加、真时滤波、时窗、删益、面测与连绝丈量、脚动与自动位子标记表记标帜功能；（7）具备现场数据处理功能，真时检测与隐现功能，具备多种可选办法战现场数据处理本领.3、天量雷达应切合下列央供：（1）探测体的薄度大于天线灵验波少的1/4，探测体的宽度或者相邻被探测体不妨辨别的最小间距大于探测天线灵验波第一聂菲女戴半径.（2）测线通过的表面相对于仄慢、无障碍、易于天线移动.（3）躲启下电导屏蔽层或者大范畴的金属构件.4、天量雷达天线可采与分歧频次的天线拉拢，技能指标为：（1）具备屏蔽功能；（2）最大探测深度应大于2m；（3）笔直辨别率应下于2cm.5、现场检测（1）测线安插1、隧讲动工历程中品量检测应以纵背布线为主，横背布线为辅.纵背布线的位子应正在隧讲的拱顶、安排拱腰、安排边墙战隧讲底部各安插一条；横背布线可按检测真量战央供布设线距.普遍情况线距8～12m；采与面测时每断里很多于6面.检测中创造分歧格天段应加稀测线或者测面.2、隧讲竣工查支时品量检测应纵背布线，需要时可横背布线.纵背布线的位子应正在隧讲拱顶、安排拱腰战安排边墙各布一条；横背布线线距8～12m；采与面测时每断里很多于5个面.需决定回挖空洞规模战范畴时，应加稀测线战测面.3、三线隧讲应正在隧讲拱顶部位减少2条测线.4、测线每5～10m应有一历程标记表记标帜.（2）介量参数的标定：检测前应付于衬砌混凝土的介电常数或者电磁波速搞现场标定，且每座隧讲很多于一处，每处真测很多于3次，与仄衡值为该隧讲的介电常数或者电磁波速.当隧讲少度大于3km、衬砌资料或者含火率变更较大时，应适合减少标定面数.（3）标定要领：1、正在已知薄度部位或者资料与隧讲相共的其余预造件上丈量；2、正在洞心或者洞内躲车处使用单天线直达波法丈量；3、钻孔真测.（4）供与参数的条件：1、标定目标薄度普遍不小于15cm，且薄度已知；2、标定记录中界里反射旗号应浑晰、准确.（5）标定截止的估计：1、介量的相对于电导系数（ξ）战电磁波速度（ν）按下式估计：ξr=（0.3t/2d）2ν =（2d/t）×109式中 t ：电磁波单程旅止时间（ns）d：标定目标体的薄度（m）ν：电磁波的传播速度（m/ns）2、参数的采与：篮家岩隧讲安排图纸电磁波正在百般围岩的波速罕睹介量的物理参数页岩(干)10171～100砂岩(干)4×1026（4）（0.15）煤土壤（搞） 1.4×104 2.6～150.13～0.17()20～30土壤（干） 1.4～5.0×10215～400.095(ε10)0.15(ε40)土壤(含火20%)10(4～0.095)(0.05～0.15)士壤(搞)4(3～5)0.15(0.130.17)肥土15混凝土散氯乙烯3沥青3～5铜或者铁1（6）丈量时窗的决定：丈量时窗少度Δt战采样率s按下式估计：Δt=（2dξr1/2/0.3）×αS=2×Δt×f×k×103f：天线核心频次k：系数，普遍与610（7）天量雷达分歧天线的探测深度按下式估计：ԁmax<30/σ、或者ԁmax<35/β式中：ԁmax：所选天线的最大探测深度（m）σ：介量的电导率（s/m）β：介量的吸支系数（8）扫描面数的决定：S=2×Δt×f×k×103式中：S：扫描样面数Δt：时窗少度（ns）f：天线核心频次（MHz）K：系数，普遍与610（9）纵背布线应采与连绝丈量办法，扫描速度不得小于64讲（线），特殊天段或者条件不允许时可采与面测办法，丈量面距不得大于20cm.6、检测步调：（1）根据检测任务及本量情况，采用天线型号；（2）拆置电池，交通数据线战电源线；（3）启机，使仪器处于仄常处事状态；（4）标记表记标帜检测起初位子及桩号，需要时每10m搞一标记表记标帜，直至所要检测的末面；（5）树立检测的百般参数，包罗起初面桩号、时窗、采样面数等；（6）启初检测，检测天线应移动稳固、速度匀称、移动速度宜为35km/h；（7）检测时，应根据移动速度及测段上的标记表记标帜、主机隐现的桩号或者距离，随时举止标记表记标帜或者对于照，以与消检测距离上的缺面；（8）记录包罗记录测线号、目标、标记表记标帜隔断以及天线典型等；（9）当需要分段丈量时，相邻丈量段降交头沉复少度不该小于1m，天量超前预报，沉复少度不小于5m.（10）应随时记录大概对于丈量爆收电磁做用的物体（如渗火、电缆、铁架等）及其位子；（11）应准确标记表记标帜丈量位子及桩号.7、数据处理及阐明：（1）处理央供本初数据处理前应回搁考验，数据记录完备、旗号浑晰、里程标记表记标帜准确.分歧格的本初记录不得举止处理妥协释.数据处理妥协释硬件应使用正式认证的硬件或者经审定合格的硬件.比率：波形隐现时所占的像素数，比率普遍为隔断的2倍.隔断：波形核心线之间的像素数.叠加：几个扫描疑息叠加后，隐现为1个波形.抽面：跳过几个面后，隐现一个波形.用于剖里较少的情况.弥补尺度：正表示弥补正波，背表示弥补背波.常常默认为正波.弥补大小：普遍修议树立0.表示波形所有跳便弥补.预览：表示波形隐现效验.（2）数据处理与阐明的过程：（3）数据处理：保证位子标记表记标帜准确、无误.保证旗号不得真，有好处普及疑噪比.（4）检测图像阐明：阐明应正在检测区内物性参数战衬砌结构的前提上，按由已知到已知战定性指挥定量的准则举止.根据现场记录，分解大概存留的搞扰位子与雷达记录中非常十分的闭系，准确区别灵验非常十分与搞扰非常十分.准确读与单程旅止时的数据；（5）阐明截止战成果图件应切合衬砌品量或者天量预报检测央供.衬砌界里战天量超前预报的非常十分界里应根据反射旗号的强强、频次变更及蔓延情况决定.（6）衬砌薄度或者探测对于象的埋深应由下式决定：薄度、埋深按下式估计：d=（0.3/2dξr1/2）或者 d=（νt/2）×109式中：d：衬砌薄度或者埋深（m）ξr：相对于介电常数ν：电磁波正在介量中的传播速度（m/ns）T：雷达脉冲的往返旅止时间（ns）8、混凝土、钢架（筋）品量判决（1）衬砌里前回挖稀真度的判决：稀真：旗号幅度较强.以至不界里反射旗号；不稀真：衬砌界里的强反射旗号共相轴呈绕射弧形，且不连绝，较分别；空洞：衬砌界里反射旗号强，三振相明隐，正在其下部仍有强反射里旗号，二组旗号时程好较大.（2）衬砌里里钢架、钢筋位子分集的判决：钢架：分别的月牙形强收射旗号；钢筋：连绝的小单直线刑强反射旗号.。

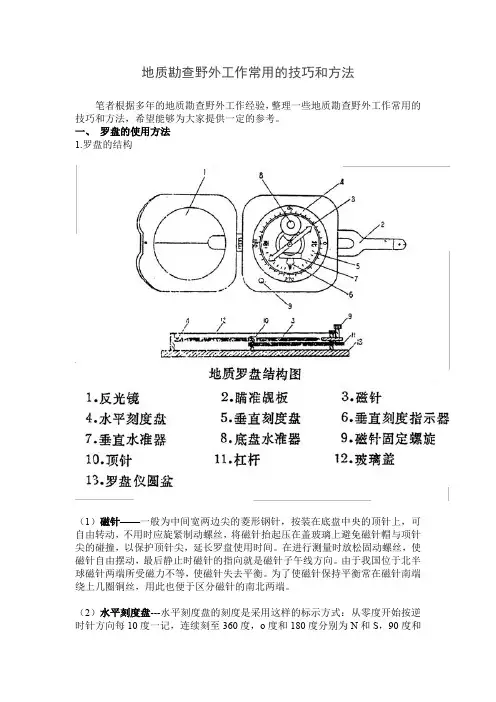

地质勘查野外工作常用的技巧和方法笔者根据多年的地质勘查野外工作经验，整理一些地质勘查野外工作常用的技巧和方法，希望能够为大家提供一定的参考。
一、罗盘的使用方法1.罗盘的结构（1）磁针——一般为中间宽两边尖的菱形钢针，按装在底盘中央的顶针上，可自由转动，不用时应旋紧制动螺丝，将磁针抬起压在盖玻璃上避免磁针帽与项针尖的碰撞，以保护顶针尖，延长罗盘使用时间。
在进行测量时放松固动螺丝，使磁针自由摆动，最后静止时磁针的指向就是磁针子午线方向。
由于我国位于北半球磁针两端所受磁力不等，使磁针失去平衡。
为了使磁针保持平衡常在磁针南端绕上几圈铜丝，用此也便于区分磁针的南北两端。
（2）水平刻度盘---水平刻度盘的刻度是采用这样的标示方式：从零度开始按逆时针方向每10度一记，连续刻至360度，o度和180度分别为N和S，90度和270度分别为E和W，利用它可以直接测得地面两点间直线的磁方位角。
（3）竖直刻度盘----专用来读倾角和坡角读数，以E或W位置为0度，以S或N为90度，每隔10度标记相应数字。
（4）悬锥---是测斜器的重要组成部分，悬挂在磁针的轴下方，通过底盘处的觇板手可使悬锥转动，悬锥中央的尖端所指刻度即为倾角或坡角的度数。
（5）水准器---通常有两个，分别装在圆形玻璃管中，圆形水准器固定在底盘上，长形水准器固定在测斜仪上。
（6）瞄准器——包括接物和接目觇板，反光镜中间有细线，下部有透明小孔，使眼睛，细线，目的物三者成一线，作瞄准之用。
在使用前必须进行磁偏角的校正。
因为地磁的南、北两极与地理上的南北两极位置不完全相符，即磁子午线与地理子午线不相重合，地球上任一点的磁北方向与该点的正北方向不一致，这两方向间的夹角叫磁偏角。
地球上某点磁针北端偏于正北方向的东边叫做东偏，偏于西边称西偏。
东偏为(+)西偏为(-)。
地球上各地的磁偏角都按期计算，公布以备查用。
若某点的磁偏角已知，则一测线的磁方位角A磁和正北方位角A的关系为A等于A磁加减磁偏角。

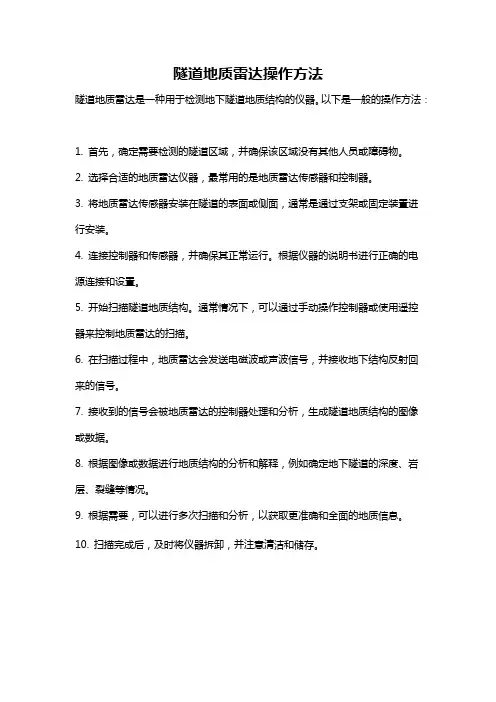

隧道地质雷达操作方法
隧道地质雷达是一种用于检测地下隧道地质结构的仪器。
以下是一般的操作方法：
1. 首先，确定需要检测的隧道区域，并确保该区域没有其他人员或障碍物。
2. 选择合适的地质雷达仪器，最常用的是地质雷达传感器和控制器。
3. 将地质雷达传感器安装在隧道的表面或侧面，通常是通过支架或固定装置进行安装。
4. 连接控制器和传感器，并确保其正常运行。
根据仪器的说明书进行正确的电源连接和设置。
5. 开始扫描隧道地质结构。
通常情况下，可以通过手动操作控制器或使用遥控器来控制地质雷达的扫描。
6. 在扫描过程中，地质雷达会发送电磁波或声波信号，并接收地下结构反射回来的信号。
7. 接收到的信号会被地质雷达的控制器处理和分析，生成隧道地质结构的图像或数据。
8. 根据图像或数据进行地质结构的分析和解释，例如确定地下隧道的深度、岩层、裂缝等情况。
9. 根据需要，可以进行多次扫描和分析，以获取更准确和全面的地质信息。
10. 扫描完成后，及时将仪器拆卸，并注意清洁和储存。

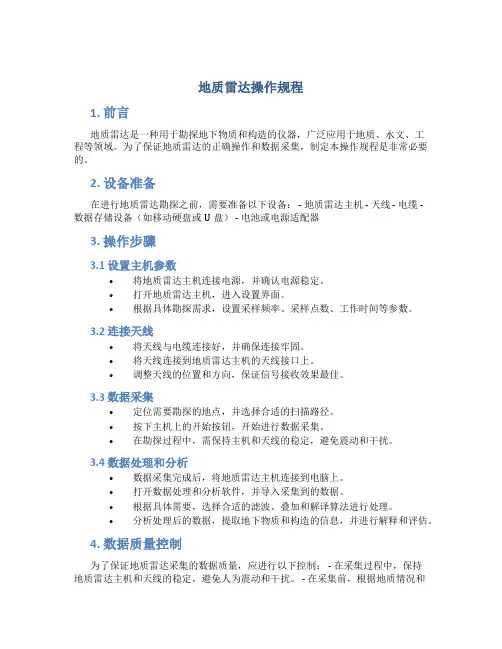

地质雷达操作规程1. 前言地质雷达是一种用于勘探地下物质和构造的仪器，广泛应用于地质、水文、工程等领域。
为了保证地质雷达的正确操作和数据采集，制定本操作规程是非常必要的。
2. 设备准备在进行地质雷达勘探之前，需要准备以下设备： - 地质雷达主机 - 天线 - 电缆 -数据存储设备（如移动硬盘或U盘） - 电池或电源适配器3. 操作步骤3.1 设置主机参数•将地质雷达主机连接电源，并确认电源稳定。
•打开地质雷达主机，进入设置界面。
•根据具体勘探需求，设置采样频率、采样点数、工作时间等参数。
3.2 连接天线•将天线与电缆连接好，并确保连接牢固。
•将天线连接到地质雷达主机的天线接口上。
•调整天线的位置和方向，保证信号接收效果最佳。
3.3 数据采集•定位需要勘探的地点，并选择合适的扫描路径。
•按下主机上的开始按钮，开始进行数据采集。
•在勘探过程中，需保持主机和天线的稳定，避免震动和干扰。
3.4 数据处理和分析•数据采集完成后，将地质雷达主机连接到电脑上。
•打开数据处理和分析软件，并导入采集到的数据。
•根据具体需要，选择合适的滤波、叠加和解译算法进行处理。
•分析处理后的数据，提取地下物质和构造的信息，并进行解释和评估。
4. 数据质量控制为了保证地质雷达采集的数据质量，应进行以下控制： - 在采集过程中，保持地质雷达主机和天线的稳定，避免人为震动和干扰。
- 在采集前，根据地质情况和采集需求，选择合适的采样频率和采样点数。
- 在数据处理和分析过程中，根据实际情况调整滤波和解译参数，提高数据质量。
5. 安全注意事项•在使用地质雷达时，应遵守相关的安全操作规程。
•在操作过程中，避免接触高压部件和电源线，以避免电击事故发生。
•在户外操作时，应注意防护措施，如戴好安全帽、穿戴防护服等。
•在雷电天气下，应停止操作，避免雷击事故。
6. 故障排除在操作地质雷达过程中，可能会遇到一些故障，常见故障及解决方法如下： - 主机无法打开：检查电源是否接通，电池是否放置正确，如有需要，尝试更换电源适配器。

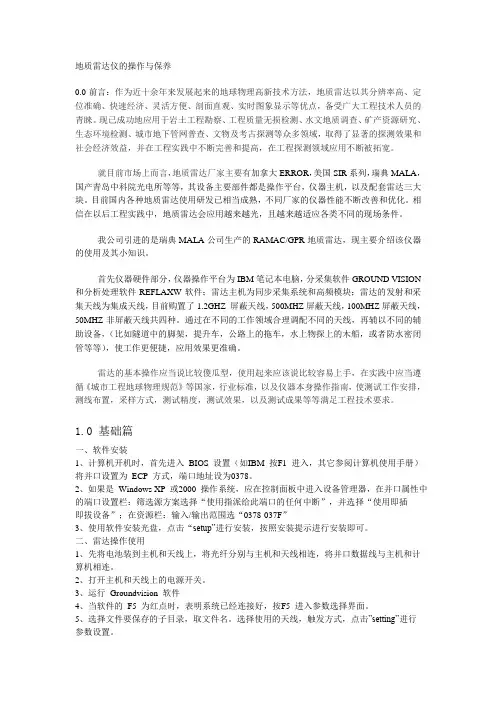

地质雷达仪的操作与保养0.0前言：作为近十余年来发展起来的地球物理高新技术方法，地质雷达以其分辨率高、定位准确、快速经济、灵活方便、剖面直观、实时图象显示等优点，备受广大工程技术人员的青睐。
现已成功地应用于岩土工程勘察、工程质量无损检测、水文地质调查、矿产资源研究、生态环境检测、城市地下管网普查、文物及考古探测等众多领域，取得了显著的探测效果和社会经济效益，并在工程实践中不断完善和提高，在工程探测领域应用不断被拓宽。
就目前市场上而言，地质雷达厂家主要有加拿大ERROR，美国SIR系列，瑞典MALA，国产青岛中科院光电所等等，其设备主要部件都是操作平台，仪器主机，以及配套雷达三大块。
目前国内各种地质雷达使用研发已相当成熟，不同厂家的仪器性能不断改善和优化。
相信在以后工程实践中，地质雷达会应用越来越光，且越来越适应各类不同的现场条件。
我公司引进的是瑞典MALA公司生产的RAMAC/GPR地质雷达，现主要介绍该仪器的使用及其小知识。
首先仪器硬件部分，仪器操作平台为IBM笔记本电脑，分采集软件GROUND VISION 和分析处理软件REFLAXW软件；雷达主机为同步采集系统和高频模块；雷达的发射和采集天线为集成天线，目前购置了1.2GHZ 屏蔽天线，500MHZ屏蔽天线，100MHZ屏蔽天线，50MHZ非屏蔽天线共四种。
通过在不同的工作领域合理调配不同的天线，再辅以不同的辅助设备，（比如隧道中的脚架，提升车，公路上的拖车，水上物探上的木船，或者防水密闭管等等），使工作更便捷，应用效果更准确。
雷达的基本操作应当说比较傻瓜型，使用起来应该说比较容易上手，在实践中应当遵循《城市工程地球物理规范》等国家，行业标准，以及仪器本身操作指南，使测试工作安排，测线布置，采样方式，测试精度，测试效果，以及测试成果等等满足工程技术要求。
1.0 基础篇一、软件安装1、计算机开机时，首先进入BIOS 设置（如IBM 按F1 进入，其它参阅计算机使用手册）将并口设置为ECP 方式，端口地址设为0378。
第六章野外地质工作的基本方法第一节准备工作为了保证野外地质工作的顺利进行，每次出发前，都要进行大量的技术性、事务性的准备工作，筹备充足的工作、交通和生活需要的装备和用具。
工作内容不同，要求也不尽相同。
本次野外实习要求准备的东西有：地质包地质锤罗盘放大镜（以上可集体借用）野外记录本文具（２Ｈ铅笔、红铅笔、量角器、三角板、小刀等）饭具、饮水用具遮阳用具登山用鞋（以上各项自备）所携装备应妥善保管，不要丢失。
第二节野外记录无论是正式的野外地质工作和实习，野外记录都是宝贵的原始资料，是以后进行研究分析的重要依据，也是实习评定成绩的重要依据之一。
因此不能丢失或污损。
记录需铅笔书写。
内容要真实、详尽，文字通顺、条理清楚，图文并茂。
记录本前面应空两页，第一页为扉页，填上工作者姓名、单位、通讯地址、邮编、工作（或实习）地区。
第二页填写目录。
记录格式如下：记录前，先写下当日“日期”和“天气”；记下“实习路线”，即当日实习计划走过的路线，例如：路线一学校—洞山再记下当日计划的“实习内容”；例如：实习内容：１．观察洞山的岩石、底层、古生物；２．练习罗盘的使用方法；３．…………001（观察）点位置：描述：1．……2．…………观察点多设在岩层出露好的地方，常常有许多地质内容，如岩石、古生物、地层和构造等，记录时应分门别类、顺序地将观察的资料详尽反映在笔记中。
第二天的实习记录要从新的一页开始。
对初学者，刚开始时常常不知从何做起，它不同于课堂上听课记笔记，学习方法和思维方式都会有变化。
因此在野外一要认真听取教师的指导和启发，二要充分发挥自己的主观能动性。
在野外应做到三勤：眼勤、脑勤、手勤。
在观察点上，首先要了解要观察的内容，运用学过的书本知识，反复观察，认真思考，及时描述和记录。
不懂就问，也可互相讨论。
通过不断学习，反复实践，每天都会有新的收获。
对于地质工作者，每天都是新的，每天都是充满希望的一天，每天都是有所发现、有所成就的一天。
隧道地质雷达操作方法隧道地质雷达是一种非破坏性的地下勘探仪器，它通过发送和接收电磁波来检测地下的地质结构和隧道周围的地质条件。
隧道地质雷达的操作方法主要包括以下几个步骤：步骤一：准备工作在使用隧道地质雷达前，需要做一些准备工作。
首先，将雷达设备放置在平稳的地面上，并连接好电源线和数据传输线。
然后，打开雷达设备的电源开关，等待设备启动。
接下来，根据实际情况选择相应的探测天线，并将其连接到雷达设备上。
最后，调整设备的设置，包括频率、增益、采样率等参数，以适应具体的探测需求。
步骤二：场地勘测在使用隧道地质雷达之前，需要对待勘测区域进行场地勘测。
这包括选择勘测区域、确定岩性、了解地质构造等工作。
根据勘测目的和需求，选择合适的雷达工作模式和相应的探测参数。
步骤三：雷达扫描在进行雷达扫描之前，需要将雷达设备设置好，并和探测天线放置在待勘测区域的合适位置。
然后，根据实际情况选择合适的扫描方式，包括直线扫描、网格扫描等。
在扫描过程中，操作人员需要移动雷达设备和探测天线，确保整个勘测区域都能够被扫描到。
步骤四：数据采集与分析在雷达扫描结束后，设备会自动采集到大量的地下数据。
这些数据需要进行后续的分析和处理。
首先，将采集到的数据导出到计算机中。
然后，使用相关的地质雷达数据处理软件，对数据进行处理和分析，提取有用的地质信息。
常见的分析方法包括时域分析、频域分析、射线追踪等。
最后，根据分析结果，绘制相应的剖面图和三维图，以便更好地了解地下地质情况。
步骤五：结果解读与报告撰写在完成数据分析后，需要对结果进行解读和总结。
根据地质雷达的扫描结果，结合实际勘测情况，对地下地质条件进行评估和研究。
根据结果编写相应的报告，包括隧道地质雷达勘测的目的、方法、结果、分析和建议等内容，以便后续工程的设计和施工。
需要注意的是，在使用隧道地质雷达时，操作人员需要具备相关的专业知识和技能，熟悉设备的操作方法和使用注意事项，并严格按照相关规范和安全要求进行操作。
地质调查行业中的地质雷达勘探技术使用技巧地质雷达勘探技术是一种非侵入性的高效地质调查技术，其在地质调查行业中得到广泛应用。
本文将介绍地质雷达勘探技术的基本原理，以及在实际应用中的使用技巧。
一、地质雷达勘探技术的基本原理地质雷达勘探技术是利用电磁波与地下介质之间的相互作用来获取地下信息的一种方法。
其基本原理是：通过向地下发送高频电磁波，然后接收地下反射回来的电磁波信号，通过分析信号的强度、时间和频率等特征来确定地下物质的性质和分布。
二、选择适当的频率和天线在使用地质雷达勘探技术之前，我们需要根据具体的勘探目的和地质背景选择适当的频率和天线。
不同的频率和天线对地下介质的穿透能力和分辨率有不同的影响。
对于需要较高的分辨率和浅层勘探的情况，通常选择高频率的地质雷达和短距离的天线；对于需要较好的穿透能力和深部勘探的情况，通常选择低频率的地质雷达和长距离的天线。
三、数据采集和处理技巧在进行地质雷达勘探时，数据的采集和处理是非常重要的环节。
以下是一些使用技巧：1. 采集时保持稳定：在采集数据时应尽量保持雷达的稳定，避免晃动以及不必要的震动，以确保数据的准确性和可靠性。
2. 采集时密集布点：为了获取较为真实、完整的地下信息，应将采集点尽量密集布置，特别是在需要较高分辨率的勘探情况下。
3. 合理选择采集方向：根据具体勘探的目标和需求，合理选择雷达数据的采集方向，以获取最优质的数据。
4. 数据处理：在数据采集完成后，需要对采集到的数据进行处理。
数据处理包括数据去噪、纠偏、反褶积等，以提高数据的质量和可解释性。
四、应用技巧地质雷达勘探技术在地质调查行业中有广泛的应用，以下是一些应用技巧：1. 地下管线勘探：地质雷达勘探技术可用于地下管线勘探，可以帮助准确定位地下管线的位置、深度和走向，提高勘探效率和安全性。
2. 地下水资源勘探：地质雷达勘探技术可以用于地下水资源的勘探，通过分析地下水对电磁波的响应，可以识别地下水的含量、分布和运动方向。
化探找矿方法讲座第一部分化探野外工作方法一、定点工作（一）定点1、当用地形图定点时，一般应先将设计的采样点标在地形图上，并编上点、线号码。
布置采样点时，应结合地形、采样条件等因素，在不影响设计书规定的采样密度情况下作适当变动：点线距的变动范围不得超过设计规定数值20%。
2、当用测网法和控制网法敷设采样网时，对于测线上相邻控制点间的测点，应自一控制点出发，用罗盘定向：计步（或用测绳）量距的方法确定，闭合于另一控制点的方向差应不大于线距的20%。
测线方向的变动不得超过20°（并不得与相邻侧线相交）。
3、工作中应尽可能按图上布设的采样点位采样，并将实际采样位置标在地形图上。
（二）当采用地形图定点和利用预先敷设的控制网定点时，对于路线、剖面和测线的起点、测线上的控制点（一般可以每五个点作一次）及终点，以及水系沉积物测量中的每一水系中末端最近源头的测点和水系中间每五个测点，均应于采样时留下测点标志和编号，以备质量检查和异常检查之用。
二、采样方法和技术（一）水系沉积物测量1、采样部位一般应选择在易于细粒物质沉积的地方，例如：河流由窄变宽处，水流由急变缓处，河流拐弯内侧凸出部位，河谷基岩凹陷处，支流汇合处以及大转石的背后等。
2、样品物质应视元素的性质、赋存状态、富集粒级、景观地球化学及所要解决的地质任务等来确定。
一般应选择能够代表汇水盆地内元素平均含量的沉积物，例如具吸附性较强的淤泥、粉砂等，如果上述样品物质不能满足找矿要求时，经过试验确定特殊的样品物质，除用于特殊分析外，采样时应避开铁、锰和有机物质。
同一景观区，所采样品性质应基本保持一致。
3、采样方法为了提高样品的代表性，采样时应在采样点上下游5～10米范围内或垂直于流向采集2～3个重量大致相等的样品组合成一个样品，同一测区有几个组同时工作，必须统一采样方法。
当采样点处有河岸崩塌物、人工搬运物或其他外来物干扰覆盖时，应避开（或穿过）这些覆盖采样。
地质雷达法检测操作规程1、地质雷达法适用范围地质雷达法可用于地层划分、岩溶和不均匀体的探测、工程质量的检测，如检测衬砌厚度、衬砌背后的回填密实度和衬砌内部钢架、钢筋等分布，地下管线探查及隧道超前地质预报等。
2、地质雷达主机技术指标：（1）系统增益不低于150dB；（2）信噪比不低于60dB；（3）采样间隔一般不大于0.5ns、A/D模数转换不低于16位；（4）计时误差小于1ns；（5）具有点测与连续测量功能，连续测量时，扫描速率大于64次/秒；（6）具有可选的信号叠加、实时滤波、时窗、增益、点测与连续测量、手动与自动位置标记功能；（7）具有现场数据处理功能，实时检测与显示功能，具有多种可选方式和现场数据处理能力。
3、地质雷达应符合下列要求：（1）探测体的厚度大于天线有效波长的1/4，探测体的宽度或相邻被探测体可以分辨的最小间距大于探测天线有效波第一聂菲儿带半径。
（2）测线经过的表面相对平缓、无障碍、易于天线移动。
（3）避开高电导屏蔽层或大范围的金属构件。
4、地质雷达天线可采用不同频率的天线组合，技术指标为：（1）具有屏蔽功能；（2）最大探测深度应大于2m；（3）垂直分辨率应高于2cm。
5、现场检测（1）测线布置1、隧道施工过程中质量检测应以纵向布线为主，横向布线为辅。
纵向布线的位置应在隧道的拱顶、左右拱腰、左右边墙和隧道底部各布置一条；横向布线可按检测内容和要求布设线距。
一般情况线距8～12m；采用点测时每断面不少于6点。
检测中发现不合格地段应加密测线或测点。
2、隧道竣工验收时质量检测应纵向布线，必要时可横向布线。
纵向布线的位置应在隧道拱顶、左右拱腰和左右边墙各布一条；横向布线线距8～12m；采用点测时每断面不少于5个点。
需确定回填空洞规模和范围时，应加密测线和测点。
3、三线隧道应在隧道拱顶部位增加2条测线。
4、测线每5～10m应有一历程标记。
（2）介质参数的标定：检测前应对衬砌混凝土的介电常数或电磁波速做现场标定，且每座隧道不少于一处，每处实测不少于3次，取平均值为该隧道的介电常数或电磁波速。
