电子拔河游戏机 EDA 实验

【关键字】大学安徽财经大学电子拔河比赛游戏机的设计姓名：陈辉、胡安宁、郭真真、朱晓庆学号：44、27、18、43学院：管理科学与工程学院专业：电子信息工程指导老师：于帅珍设计时间：2013年5月目录一、设计任务以及要求--------------------------------------- 4二、总体框图----------------------------------------------------4三、选择器件----------------------------------------------------5四、功能模块----------------------------------------------------10五、总体设计----------------------------------------------------16一、设计任务以及要求1. 设计一个模拟拔河游戏机比赛的逻辑电路。

2. 电路使用15个电平指示灯排成一排，开机后只有中间一个点亮，以此作为拔河的中心线。

3. 比赛双方各持一个按键，迅速不断的按动产生脉冲，谁按得快，亮点向谁方向移动。

每按一次，亮点移动一次。

4. 移动就任何一方终端指示灯点亮，这一方得胜，此时双方按键均无作用，输出保持，只有经裁判按动复位后，恢复到中心线。

5. 显示器显示胜者的盘数。

二、总体框图1. 设计方案:(1)本课题所设计的拔河游戏机由15电平指示灯排列成一行，开机之后只有中间一个电平指示灯亮，以此作为拔河的中心线。

可逆计数器原始状态为0000，经译码后输出中间的电平指示灯亮。

游戏双方各持一个按键，迅速地、不断地按动产生脉冲信号，谁按得快，亮点向谁方向移动，每按一次，亮点移动一次。

移就任一方终端指示灯点亮，这一方就获胜，此时双方按键均无作用，输出保持，只有经裁判复位后才使亮点恢复到中心线。

(2)当一局比赛结束后,由点亮该终点灯的信号使电路封锁加减脉冲信号的作用.即实现电路自锁,使加减脉冲无效。

电子技术综合实验设计报告设计题目：电子拔河游戏机专业班级：学生：学号：指导教师：一、设计任务电子拔河游戏机是一种能容纳甲乙双方参赛或甲乙双方加裁判的三人游戏电路。

由一排LED发光二极管表示拔河的电子绳。

由甲、乙二人通过按钮开关使发光的LED管向自己一方的终点移动，当亮点移到任何一方的终点时，则该方获胜，连续比赛多局以定胜负。

二、设计要求1）由裁判下达比赛开始命令后，甲乙双方才能输入信号，否则，由于电路具有自锁功能，使输入信号无效。

2）电子绳由17个LED管构成，裁判下达比赛开始命令后，位于电子绳中点的LED管发亮。

甲、乙二人通过按钮开关使发光的管向自己一方的终点移动，并阻止其向对方延伸。

当点亮的LED管到达某一方的终点时，该方获胜。

此时通过自锁功能锁定电路，使输入不再有效，必须由裁判再次发出比赛开始命令时方能开始下一次比赛。

3）某方赢一次，有计分电路自动给该方加1分，通过多次比赛以定胜负。

三、总体方案设计本方案中，有效输入信号代表的是拔河的力度的相对大小。

则当A=1，B=0时，表示甲的力度比乙的力度大；当B=1，A=0时，表示乙的力度比甲的力度大；当A=1，且B=1时，表示甲的力度与乙的力度一样大；当A=0且B=0时，表示甲、乙均还未开始拔河。

当裁判员下达比赛开始命令后，比赛开始，甲、乙中的任意一方输入有效信号后，计数器开始计数。

若甲输入有消信号时，进行加计数；若乙输入有效信号时，进行减计数。

电子绳的LED开始移动；当甲、乙同时输入有效信号时，电子绳上点亮的LED灯不再移动。

当一局比赛结束后，电子绳上某一头的LED保持亮，此时，甲、乙的输入信号不再有效，计分电路此时记录并显示甲、乙总共的比赛成绩。

当裁判下达下一局比赛开始的命令后，比赛才能开始，甲、乙输入信号才有效。

基本实验原理图如下：可采用可预置的加／减计数器作主要器件，用计数器的输出状态通过译码器控制LED发亮。

当向计数器输入“加脉冲”，使其作加运算时发亮的灯向甲方延伸，相反，当向计数器输入“减脉冲”时，发亮的灯向相反方向移动。

eda拔河游戏课程设计一、课程目标知识目标：1. 学生理解拔河游戏的起源、发展及其在体育文化中的地位，掌握相关体育常识。

2. 学生掌握拔河比赛的基本技巧和团队协作策略，了解比赛规则。

3. 学生了解运动生理学中关于力量、耐力等方面的基本知识，并将其应用于拔河游戏中。

技能目标：1. 学生能够运用拔河技巧，展示团队协作和力量运用。

2. 学生通过参与拔河游戏，提高身体的协调性、力量和耐力。

3. 学生能够对拔河比赛进行简单的战术分析和策略制定。

情感态度价值观目标：1. 学生培养团队合作精神，增强集体荣誉感。

2. 学生树立公平竞争意识，尊重对手，遵守比赛规则。

3. 学生在游戏中体验运动的快乐，激发对体育活动的热爱，培养终身锻炼的习惯。

课程性质：本课程为体育学科的教学活动，以实践操作为主，结合理论知识的讲解，旨在提高学生的体育技能和综合素养。

学生特点：针对小学高年级学生，他们具有较强的求知欲、竞争意识和团队协作能力，适合开展此类富有挑战性和趣味性的体育活动。

教学要求：教师需关注学生在拔河游戏中的技能掌握、体能发展和情感体验，注重个体差异，确保每位学生都能在活动中得到充分锻炼和提高。

在教学过程中，将目标分解为具体的学习成果，以便于教学设计和评估的实施。

二、教学内容1. 理论知识：- 拔河运动的起源、发展及文化意义。

- 拔河比赛规则和裁判方法。

- 运动生理学基本知识：力量、耐力的训练方法和生理作用。

2. 技能训练：- 拔河基本技巧：站位、用力方式、呼吸调整。

- 团队协作策略：战术配合、角色分工。

- 安全防护知识：预防运动损伤、正确处理突发状况。

3. 实践活动：- 分组练习：拔河技巧训练、团队协作练习。

- 模拟比赛：体验真实比赛场景，运用所学技巧和策略。

- 总结反思：分析比赛过程中的优点和不足，提高自我评价能力。

教材章节关联：本教学内容与体育课本中“团队运动”章节相关，涵盖了拔河运动的理论和实践部分。

通过本课程的学习，学生将能更好地理解和掌握拔河运动的相关知识和技能。

《EDA课程设计》教学大纲第一篇：《EDA课程设计》教学大纲设计四拔河游戏机1、设计一个能进行拔河游戏的电路。

2、电路使用15个(或9个)发光二极管，开机后只有中间一个发亮，此即拔河的中心点。

3、游戏双方各持一个按钮，迅速地、不断地按动，产生脉冲，谁按得快，亮点就向谁的方向移动，每按一次，亮点移动一次。

4、亮点移到任一方终端二极管时，这一方就获胜，此时双方按钮均无作用，输出保持，只有复位后才使亮点恢复到中心。

5、用数码管显示获胜者的盘数。

教学提示:1、按钮信号即输入的脉冲信号，每按一次按钮都应能进行有效的计数。

2、用可逆计数器的加、减计数输入端分别接受两路脉冲信号，可逆计数器原始输出状态为0000，经译码器输出，使中间一只二极管发亮。

3、当计数器进行加法计数时，亮点向右移；进行减法计数时，亮点向左移。

4、由一个控制电路指示谁胜谁负，当亮点移到任一方终端时，由控制电路产生一个信号，使计数器停止计数。

5、将双方终端二极管“点亮”信号分别接两个计数器的“使能”端，当一方取胜时，相应的计数器进行一次计数，这样得到双方取胜次数的显示。

6、设置一个“复位”按钮，使亮点回到中心，取胜计数器也要设置一个“复位”按钮，使之能清零。

设计五乒乓球比赛游戏机1、设计一个由甲、乙双方参赛，有裁判的3人乒乓球游戏机。

2、用8个(或更多个)LED排成一条直线，以中点为界，两边各代表参赛双方的位置，其中一只点亮的LED指示球的当前位置，点亮的LED依此从左到右，或从右到左，其移动的速度应能调节。

3、当“球”(点亮的那只LED)运动到某方的最后一位时，参赛者应能果断地按下位于自己一方的按钮开关，即表示启动球拍击球。

若击中，则球向相反方向移动；若未击中，则对方得1分。

4、一方得分时，电路自动响铃3秒，这期间发球无效，等铃声停止后方能继续比赛。

5、设置自动记分电路，甲、乙双方各用2位数码管进行记分显示，每计满21分为1局。

6、甲、乙双方各设一个发光二极管，表示拥有发球权，每隔5次自动交换发球权，拥有发球权的一方发球才有效。

课程设计(论文)任务书电气与电子工程学院电子信息工程专业2013-2 班一、课程设计(论文)题目拔河游戏机二、课程设计(论文)工作自 2015 年12 月28 日起至2016 年1 月 8 日止。

三、课程设计(论文) 地点: 电子测控实验室四、课程设计(论文)内容要求：1）课程设计任务：1）设计一个能进行拔河游戏的电路2）电路使用8个（或7个）发光二极管，开机后只有中间两个（或中间一个）发亮，此即拔河的终点。

3）游戏双方各持一个按钮，迅速地、不断地按动，产生脉冲，谁按得快，亮点就向谁的方向移动，每按一次，亮点就移动一次。

4）亮点移动到任意一端的终端二极管时，这一方就获胜，此时双方按钮均无作用，输出保持，只有复位后才使亮点恢复到中心。

5）用数码管显示获胜者的盘数。

6）*在亮点移动到中端二极管是蜂鸣器报警一方获胜。

2）课程设计论文编写要求（1）课程设计任务及要求（2）总体电路设计（3）模块设计---给出各个模块的详细设计思路（4）管脚绑定---列表或截图给出管脚绑定情况（5）仿真及FPGA开发板调试---给出运行仿真波形截图，分析运行结果。

（6）设计体会与小结---设计遇到的问题及解决办法，通过设计学到了哪些新知识，巩固了哪些知识，有哪些提高。

（7）参考文献（必须按标准格式列出，可参考教材后面的参考文献格式）（8）报告按规定排版打印，要求装订平整，否则要求返工；（9）课设报告的装订顺序如下：封面---任务书---中文摘要---目录----正文---附录(代码及相关图片)（10）严禁抄袭，如有发现，按不及格处理。

3）课程设计评分标准：（1）学习态度：10分；（2）系统设计：20分；（3）代码调试：20分；（4）回答问题：20分；（5）论文撰写：30分。

4）课程设计进度安排进度安排：本设计持续10天，其中最后一天为答辩时间。

第1-2天：讲解题目，准备参考资料，检查、调试实验软硬件，进入设计环境，开始设计方案和验证方案的准备；第3-4天：完成设计与验证方案，经指导老师验收后进入模块电路设计；第5-7天：完成模块电路设计，进行代码输入，并完成代码的初步仿真；第8-9天：代码功能仿真正确，约束设计，综合、下载，实现设计目标，并指导老师验收设计；整理设计资料，撰写报告、准备答辩；第10天：验收合格后进行答辩。

课程EDA技术课程设计题目拔河游戏机专业电子信息工程主要内容、基本要求、主要参考资料等主要内容：电子拔河游戏机是一种能容纳甲乙双方参赛游戏电路。

由一排发光二极管表示拔河的“电子绳”。

由甲乙双方通过按纽开关使发光二极管向一方的终点延伸，当延伸到某方的最后一个发光二极管时，则该方获胜，连续比赛多局以定胜负。

基本要求：1、设计一个能进行拔河游戏的电路。

2、电路使用9个发光二极管，开机后只有中间一个发亮，此即拔河的中心点。

3、游戏双方各持一个按钮，迅速地、不断地按动，产生脉冲，谁按得快，亮点就向谁的方向移动，每按一次，亮点移动一次。

4、亮点移到任一方终端二极管时，这一方就获胜，此时双方按钮均无作用，输出保持，只有复位后才使亮点恢复到中心。

5、用数码管显示获胜者的盘数。

主要参考资料：[1] 潘松著.EDA技术实用教程(第二版). 北京：科学出版社,2005.[2] 康华光主编.电子技术基础模拟部分. 北京：高教出版社,2006.[3] 阎石主编.数字电子技术基础. 北京：高教出版社,2003.完成期限2011.3.11指导教师专业负责人2011年 3月7日一、总体设计思想1.基本原理电子拔河游戏机是一种能容纳甲乙双方参赛或甲乙双方加裁判的三人游戏电路。

由一排16个LED发光二极管表示拔河的“电子绳”。

由甲乙双方通过按钮开关使发光的LED管向自己一方的终点延伸，当延伸到某方的最后一LED管时，则该方获胜，并对获胜次数进行计数，连续比赛多局以定胜负。

用键盘上的A键和Z键表示开关按钮。

用键盘上的S键赖代替清零信号，每次比赛前都要进行清零，并使按钮开关复位。

比赛开始，由裁判下达比赛命令后（，用空格键代表裁判信号，摁一下空格键），甲乙双方才能输入信号，否则，由于电路具有自锁功能，使输入信号无效。

裁判信号由键盘空格键来控制。

“电子绳”由16个LED管构成，裁判下达“开始比赛”的命令后，摁一下空格键，位于“电子绳”中点的LED发亮。

eda拔河游戏机课程设计一、课程目标知识目标：1. 让学生理解并掌握EDA（电子设计自动化）拔河游戏机的基本原理和设计流程。

2. 让学生掌握相关电子元件的功能、连接方式及在电路中的应用。

3. 让学生了解并掌握基础的编程知识，能对拔河游戏机的程序进行简单修改。

技能目标：1. 培养学生动手操作能力，能独立完成拔河游戏机的搭建和调试。

2. 培养学生团队协作能力，通过小组合作完成拔河游戏机的整体设计。

3. 培养学生问题解决能力，能针对游戏中出现的问题进行排查和修复。

情感态度价值观目标：1. 激发学生对电子制作的兴趣，培养创新意识和实践精神。

2. 培养学生良好的团队合作精神，学会倾听、沟通和协调。

3. 增强学生对科技与生活的联系的认识，提高环保意识和责任感。

本课程针对的学生特点为：好奇心强、动手能力强，具有一定的电子和编程基础。

课程性质为实践性较强的项目式学习，旨在让学生在实际操作中掌握知识，提高能力。

教学要求注重理论与实践相结合，以学生为主体，教师为主导，关注学生的个体差异，鼓励学生发挥潜能。

通过本课程的学习，期望学生能够实现上述具体的学习成果，为后续的电子设计奠定基础。

二、教学内容根据课程目标，本章节教学内容主要包括以下几部分：1. 电子元件基础知识：讲解常用电子元件（如电阻、电容、二极管、三极管等）的原理、功能及在电路中的应用。

2. EDA设计工具使用：介绍EDA软件（如Proteus、Multisim等）的基本操作，包括原理图绘制、电路仿真、PCB布线等。

3. 拔河游戏机设计原理：分析拔河游戏机的工作原理，讲解电路设计、程序编写及硬件搭建。

4. 编程知识：结合拔河游戏机程序，教授基础编程语言（如C语言、汇编语言等）的使用。

5. 实践操作：指导学生进行拔河游戏机的搭建、调试及优化。

教学内容安排如下：第一课时：电子元件基础知识学习，分析拔河游戏机电路原理。

第二课时：学习EDA设计工具使用，绘制拔河游戏机原理图。

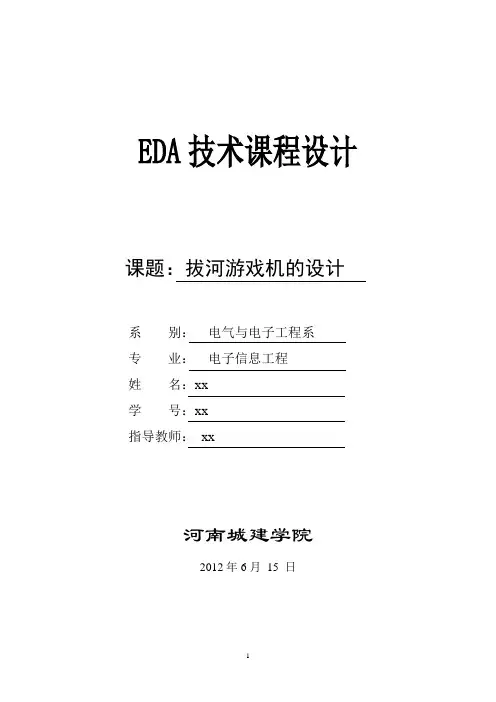

EDA技术课程设计课题：拔河游戏机的设计系别：电气与电子工程系专业：电子信息工程姓名：xx学号：xx指导教师：xx河南城建学院2012年6月15 日成绩评定·一、指导教师评语（根据学生设计报告质量、答辩情况及其平时表现综合评定）。

二、课程设计评分成绩：2012年 6月日目录一、设计目的 (1)二、设计要求 (4)三、总体设计方案要求 (4)1、设计的总体原理 (4)2、设计内容 (1)四、EDA设计与仿真 (2)1、秒计时器模块 (2)2、分计数器模块 (4)3、时计数器模块 (6)4、分频器模块 (8)5、扫描电路模块 (9)6、译码显示器模块 (41)7、系统设计 (43)五、硬件实现 (46)1、硬件实现步骤 (46)2、硬件实现结果 (46)六、设计总结 (48)七、参考文献 (48)八、设计生成的电路总图 (48)一、设计目的通过设计一个简易拔河比赛游戏机(1)熟练掌握EDA软件QUARTUS II的使用方法；(2)能利用EDA软件QUARTUS II进行一个电子技术综合问题的设计；(3)掌握FPGA系统各种外围接口的灵活运用,培养实验的仿真及下载技能。

(4) 掌握按键分配、CLOCK调用、LED数码管等外围接口的Verilog HDL语言编程；(5)通过软件编程和仿真理解并体会VHDL语言的常用编写语言和语法规则；(6)培养分析、寻找和排除电子电路中常见故障的能力；二、设计要求1、设计一个能进行拔河游戏的电路。

2、电路使用7个发光二极管，开机后只有中间一个发亮，此即拔河的中心点。

3、游戏双方各持一个按钮，迅速地、不断地按动，产生脉冲，谁按得快，亮点就向谁的方向移动，每按十次，亮点移动一次。

4、亮点移到任一方终端二极管时，这一方就获胜，此时双方按钮均无作用，输出保持，只有复位后才使亮点恢复到中心。

5、用数码管显示双方按键的次数。

三、总体设计方案要求本电路要求使用7个发光二极管，开机后只有中间一个发亮，此即拔河的中心点。

eda课程设计拔河游戏机课程设计一、课程目标知识目标：1. 学生能理解并掌握拔河游戏机的基本原理，包括电路组成、传感器应用及编程逻辑。

2. 学生能运用所学知识，设计并搭建一个简易的拔河游戏机模型。

3. 学生了解EDA（电子设计自动化）的基本概念，并能够运用EDA工具进行简单的电路设计和仿真。

技能目标：1. 学生通过动手实践，培养电路搭建、调试及编程的能力。

2. 学生能够运用团队协作、沟通技巧，共同完成拔河游戏机的设计与制作。

3. 学生学会运用EDA工具进行电路设计和仿真，提高电子设计能力。

情感态度价值观目标：1. 学生培养对电子科技的兴趣，激发创新精神和实践能力。

2. 学生在团队合作中，学会相互尊重、理解和支持，培养团队精神和责任感。

3. 学生通过课程学习，认识到科技对生活的影响，增强环保意识和可持续发展观念。

课程性质：本课程为实践性、综合性课程，结合电子、计算机等多学科知识，注重培养学生的动手能力、创新能力和团队协作能力。

学生特点：本课程针对具有一定电子基础知识和编程能力的学生，他们对新鲜事物充满好奇，喜欢动手实践，但需要进一步引导和培养团队协作能力。

教学要求：教师需结合学生特点，采用启发式、讨论式教学方法，引导学生主动参与，注重理论与实践相结合，鼓励学生创新和解决问题。

同时，注重过程评价，关注学生在课程学习中的实际表现和成果。

二、教学内容本课程教学内容主要包括以下几部分：1. 拔河游戏机原理介绍：讲解拔河游戏机的基本工作原理，包括电路组成、传感器原理、编程逻辑等。

2. EDA工具使用：学习并掌握EDA工具的基本操作，如电路图绘制、电路仿真等。

3. 电路设计与搭建：- 传感器模块：学习并应用各种传感器（如力传感器、按钮等）进行电路设计。

- 控制模块：学习并掌握微控制器编程，实现对拔河游戏机的控制。

- 显示模块：设计并搭建LED显示屏，展示游戏结果。

4. 编程与调试：学习并运用编程语言（如C语言、Python等）编写程序，实现对拔河游戏机的控制。

实验要求拔河游戏机（1）、设计要求●设计一个能进行拔河游戏的电路。

●电路使用15个(或9个)发光二极管表示拔河的“电子绳”，开机后只有中间一个发亮，此即拔河的中心点。

●游戏双方各持一个按钮，迅速地、不断地按动，产生脉冲，谁按得快，亮点就向谁的方向移动，每按一次，亮点移动一次。

●亮点移到任一方终端二极管时，这一方就获胜，此时双方按钮均无作用，输出保持，只有复位后才使亮点恢复到中心。

●由裁判下达比赛开始命令后，甲乙双方才能输入信号，否则，输入信号无效。

●用数码管显示获胜者的盘数，每次比赛结束自动给获胜方加分。

（2）、设计提示●加/减计数器●译码器●得分计数显示电路2设计原理及总体框图基本原理：由设计内容可知，需要一个十进制的计数器，用于对双方按钮的次数计数。

当led 灯移动到一端时，那边的选手得1分，通过比较模块比较两位选手的胜利的得分，并通过译码器显示在数码管上。

设计要求用1MHz 的频率，而设计用到的是100Hz 、5Hz 和1Hz 的频率，所以要设计一个程序进行分频。

显视控制部分设计要求在发光二极管上显示游戏状态，双方每按十次，亮点向先按十次移动一次，对脉冲进行计数，每十次移一位。

需接入一个清零端，用于复位。

将以上程序组装起来。

当两位选手其中一位选手先得到3分时，比赛结束，音乐响起，所以有一个音乐模块。

总体框图：图1 总体框图3 程序设计① 总体设计电路分频器 division防抖 fangdo u计数 count比赛 compete译码 decodePlayer1 Player2音乐 music图2 总体设计图②模块设计和相应模块程序a.分频器library IEEE;use IEEE.std_logic_1164.all;use IEEE.std_logic_unsigned.all;entity division isport( clk:in std_logic;clk_100,clk_4,clk_1:outstd_logic );end division;architecture division_body of division is signal count1:integer range 0 to 4999;--signal count1:integer range 0 to 1;signal count2:integer range 0 to 124999;signal count3:integer range 0 to 49;--signal count3:integer range 0 to 1;signal clk1,clk2,clk3:std_logic;begin--得到100HZ的频率process(clk)beginif(clk'event and clk='1')thenif(count1=4999)thencount1<=0;clk1<=not clk1;else count1<=count1+1;end if;end if;end process;--得到4HZ 的频率 process(clk) beginif(clk'event and clk='1') then if(count2=124999) then count2<=0;clk2<=not clk2; else count2<=count2+1; end if; end if; end process;--得到1HZ 的频率 process(clk1) beginif(clk1'event and clk1='1') then if(count3=49) then count3<=0;clk3<=not clk3; else count3<=count3+1; end if; end if; end process;clk_100<=clk1; clk_4<=clk2; clk_1<=clk3; end division_body; b. 防抖模块 library IEEE;use IEEE.std_logic_1164.all;use IEEE.std_logic_unsigned.all;entity fangdou_player1 isport( clk_100:in std_logic; player1_b:in std_logic; player1:out std_logic );end fangdou_player1;architecture fangdou_player1_body of fangdou_player1 is signal mp1,mp2:std_logic;图3 分频器 图4 防抖1beginprocess(clk_100)beginif(clk_100='0') thenmp2<=mp1;mp1<=player1_b;end if;end process;player1<=clk_100 and mp1 and (not mp2);end fangdou_player1_body;library IEEE;use IEEE.std_logic_1164.all;use IEEE.std_logic_unsigned.all;entity fangdou_player2 isport( clk_100:in std_logic;player2_b:in std_logic;player2:out std_logic);end fangdou_player2;architecture fangdou_player2_body offangdou_player2 is图5 防抖2 signal mp1,mp2:std_logic;beginprocess(clk_100)beginif(clk_100='0') thenmp2<=mp1;mp1<=player2_b;end if;end process;player2<=clk_100 and mp1 and (not mp2);end fangdou_player2_body;c.计数器library IEEE;use IEEE.std_logic_1164.all;entity count isport( clk_1:in std_logic;switch:in std_logic;player1,player2:in std_logic;sum1,sum2:out integer range 0 to 10图6 计数器 );end count;architecture count_body of count issignal p1,p2:integer range 0 to 10 ;beginsum1<=p1;sum2<=p2;process(player1,player2,switch,clk_1)beginif(switch='1') thenif(clk_1='0') then--p1<=0;--p2<=0;if(player1='1') then p1<=p1+1;end if;if(player2='1') thenp2<=p2+1;end if;elsep1<=0;p2<=0;end if;elsep1<=0;p2<=0;end if;end process;end count_body;d.译码器library IEEE;use IEEE.std_logic_1164.all;图7 译码器entity devode isport( clk_1:in std_logic;clk:in std_logic;nixie_state1,nixie_state2:in std_logic_vector(1 downto 0);leds_state:in std_logic_vector(2 downto 0);nixie1:out std_logic_vector(6 downto 0);nixie2:out std_logic_vector(6 downto 0);leds:out std_logic_vector(6 downto 0));end devode;architecture devode_body of devode issignal tmp_leds:std_logic_vector(6 downto 0);signal tmp_nixie1:std_logic_vector(6 downto 0);signal tmp_nixie2:std_logic_vector(6 downto 0);signal tmp_nixiea:std_logic_vector(6 downto 0);signal tmp_nixieb:std_logic_vector(6 downto 0);beginleds<=tmp_leds;process(clk_1,leds_state,nixie_state1,nixie_state2)beginif(clk_1'event and clk_1='0') thencase leds_state iswhen "100"=> tmp_leds<="0001000";when "011"=> tmp_leds<="0010000";when "010"=> tmp_leds<="0100000";when "001"=> tmp_leds<="1000000";when "101"=> tmp_leds<="0000100";when "110"=> tmp_leds<="0000010";when "111"=> tmp_leds<="0000001";when others =>tmp_leds<="0001000";end case;end if;if(clk_1'event and clk_1='0') thencase nixie_state1 iswhen "00"=>tmp_nixie1<="1111110";when "01"=>tmp_nixie1<="0110000";when "10"=>tmp_nixie1<="1101101";when "11"=>tmp_nixie1<="1111001";end case;end if;if(clk_1'event and clk_1='0') thencase nixie_state2 iswhen "00"=>tmp_nixie2<="1111110";when "01"=>tmp_nixie2<="0110000";when "10"=>tmp_nixie2<="1101101";when "11"=>tmp_nixie2<="1111001";end case;end if;end process;nixie1<=tmp_nixiea;nixie2<=tmp_nixieb;process(clk_1,tmp_nixie1,tmp_nixie2,tmp_nixiea,tmp_nixieb) beginif(clk_1='1')thentmp_nixiea<=tmp_nixie1;elsetmp_nixieb<=tmp_nixie2;end if;end process;end devode_body;4 引脚锁定图9 引脚锁定图5 硬件调试与结果分析编程下载及配置，选择tool —programmer 如下图,重编译，并进行编程下载到SOPC开发板进行功能验证。
