污水泵规格型号参数表

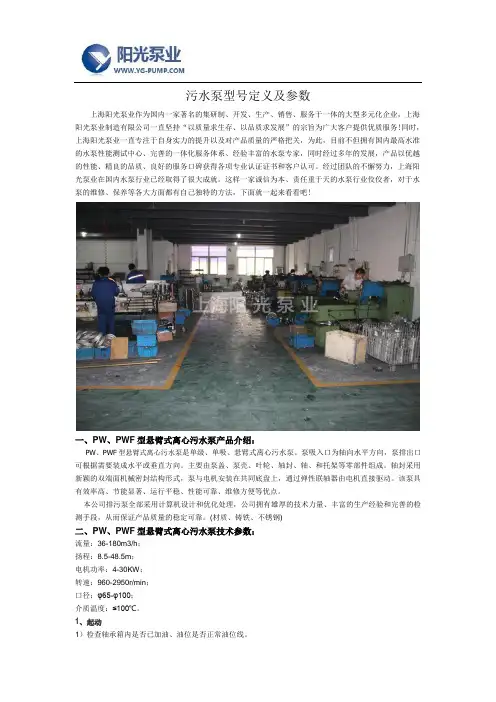

污水泵型号定义及参数上海阳光泵业作为国内一家著名的集研制、开发、生产、销售、服务于一体的大型多元化企业，上海阳光泵业制造有限公司一直坚持“以质量求生存、以品质求发展”的宗旨为广大客户提供优质服务!同时，上海阳光泵业一直专注于自身实力的提升以及对产品质量的严格把关，为此，目前不但拥有国内最高水准的水泵性能测试中心、完善的一体化服务体系、经验丰富的水泵专家，同时经过多年的发展，产品以优越的性能、精良的品质、良好的服务口碑获得各项专业认证证书和客户认可。

经过团队的不懈努力，上海阳光泵业在国内水泵行业已经取得了很大成就。

这样一家诚信为本、责任重于天的水泵行业佼佼者，对于水泵的维修、保养等各大方面都有自己独特的方法，下面就一起来看看吧!一、PW、PWF型悬臂式离心污水泵产品介绍：PW、PWF型悬臂式离心污水泵是单级、单吸、悬臂式离心污水泵。

泵吸入口为轴向水平方向，泵排出口可根据需要装成水平或垂直方向。

主要由泵盖、泵壳、叶轮、轴封、轴、和托架等零部件组成。

轴封采用新颖的双端面机械密封结构形式，泵与电机安装在共同底盘上，通过弹性联轴器由电机直接驱动。

该泵具有效率高、节能显著、运行平稳、性能可靠、维修方便等优点。

本公司排污泵全部采用计算机设计和优化处理，公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段，从而保证产品质量的稳定可靠。

(材质、铸铁、不锈钢)二、PW、PWF型悬臂式离心污水泵技术参数：流量：36-180m3/h；扬程：8.5-48.5m；电机功率：4-30KW；转速：960-2950r/min；口径：φ65-φ100；介质温度：≤100℃。

1、起动1）检查轴承箱内是否已加油、油位是否正常油位线。

2）检查电机旋转方向是否与泵的旋转方向一致。

3）关闭吐出口闸阀及压力表旋塞，同时经泵体上部螺孔，向泵的吸水管内灌水。

4）启动电机、并打开压力表旋塞。

5）待水泵达正常转速工作、压力表显示相应压力时，打开真空表旋塞并逐渐打开排水管路上的闸阀到需要为止。

卧式污水泵型号及参数以常见的"BW"系列卧式污水泵为例，下面是一些常见型号及其参数介绍：1.BW100-45-22卧式污水泵-流量：100m³/h-扬程：45m-功率：22kW- 进口直径：100mm- 出口直径：100mm- 最大固体颗粒直径：25mm-轴封形式：机械密封-效率：≥70%- 外形尺寸：900mm×398mm×620mm- 总重量：230kg2.BW150-65-30卧式污水泵-流量：150m³/h-扬程：65m-功率：30kW- 进口直径：150mm- 出口直径：65mm- 最大固体颗粒直径：30mm-轴封形式：机械密封-效率：≥75%- 外形尺寸：1000mm×415mm×675mm - 总重量：310kg3.BW200-85-45卧式污水泵-流量：200m³/h-扬程：85m-功率：45kW- 进口直径：200mm- 出口直径：85mm- 最大固体颗粒直径：35mm-轴封形式：机械密封-效率：≥80%- 外形尺寸：1200mm×475mm×800mm - 总重量：460kg4.BW300-100-55卧式污水泵-流量：300m³/h-扬程：100m-功率：55kW- 进口直径：300mm- 出口直径：100mm- 最大固体颗粒直径：45mm-轴封形式：机械密封-效率：≥85%- 外形尺寸：1500mm×560mm×950mm- 总重量：780kg以上只是一些常见型号的卧式污水泵的介绍，不同厂家或不同使用环境可能会有更多其他型号和参数选择。

在选择卧式污水泵时，应根据具体的需求，综合考虑流量、扬程、功率、进出口直径、固体颗粒直径、轴封形式、效率等参数。

同时，还要考虑泵的可靠性、维修方便性、噪音水平等因素，以选择适合自己需求的卧式污水泵。

KDL型耐腐蚀自吸泵特点：．FRPP/PVDF材质，抗腐蚀性强，耐强酸强碱．叶轮领先采用一体成型设计，流量大，扬程高，坚固耐用，改变传统焊接成型的缺陷。

．后封盖、脚座一体成型设计，方便维修及组装容易。

．独特的轴封设计，采用自冷式设计，无须外加冷却．自吸能力强，自吸高度可达5米以上，并有止回阀设计，防止泵体液体回流。

．特别加强结构，无温升或长时间运转变形，泄漏等缺点。

产品说明：．化学液体，循环或输送制程。

电镀，化工，皮革，染整，废水，废气处理等、．FRPP材质耐温度80℃以下，PVDF材质耐温度90℃以下。

．入口需装设底阀，以阻挡异物吸入，出口需加装逆止阀，以防止在停机时所产生瞬间回流现象，导致泵浦本体损坏，及泵浦空转受损。

应用范围：电镀、电子、化工、皮革、染整、废水、废气。

KD型耐腐蚀自吸泵耐腐蚀自吸泵型号说明KD – 50 3 2 E S C H 51 2 3 4 5 6 7 8 91.机型/泵体材质：KD: FRPP KDF: PVDF2.入口口径：40-1.5”50-2”3.电机规格及功率：0-1/2HP（非标电机：加大至1HP法兰盘）1-1HP 2-2HP 3-3HP（标准电机）5-5HP（非标电机：缩框至3HP法兰盘，框号90）4.极数：4-4P 2-2P5.橡胶材质：E-EPDM V-VITON N-NBR6.固定环材质：C-Ceramic(陶瓷) S-Silicon(碳化硅)7.转动环材质：C-Carbon(碳素) S-Silicon(碳化硅)8.弹黄材质：S-SUS 316 H-Hastelloy-C9.频率：5-50Hz 6-60Hz耐腐蚀自吸泵说明1、采用FRPP、PVDF材料射出成型，抗腐蚀性强、耐强酸、强碱。

2、适用温度：FRPP-65度以下，PVDF-90度以下。

3、独特的轴封设计，采用自冷式设计，无须外加冷却。

4、自吸式设计：自吸力强，并有止回阀设计，防止泵内液体回流。

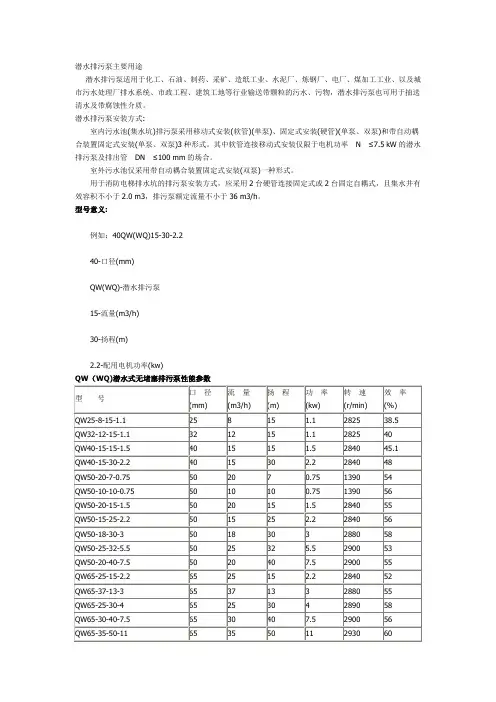

潜水排污泵主要用途潜水排污泵适用于化工、石油、制药、采矿、造纸工业、水泥厂、炼钢厂、电厂、煤加工工业、以及城市污水处理厂排水系统、市政工程、建筑工地等行业输送带颗粒的污水、污物，潜水排污泵也可用于抽送清水及带腐蚀性介质。

潜水排污泵安装方式:室内污水池(集水坑)排污泵采用移动式安装(软管)(单泵)、固定式安装(硬管)(单泵、双泵)和带自动耦合装置固定式安装(单泵、双泵)3种形式。

其中软管连接移动式安装仅限于电机功率N≤7.5 kW的潜水排污泵及排出管DN≤100 mm的场合。

室外污水池仅采用带自动耦合装置固定式安装(双泵)一种形式。

用于消防电梯排水坑的排污泵安装方式，应采用2台硬管连接固定式或2台固定自耦式，且集水井有效容积不小于2.0 m3，排污泵额定流量不小于36 m3/h。

型号意义:例如：40QW(WQ)15-30-2.240-口径(mm)QW(WQ)-潜水排污泵15-流量(m3/h)30-扬程(m)2.2-配用电机功率(kw)QW（WQ)潜水式无堵塞排污泵性能参数型号口径(mm)流量(m3/h)扬程(m)功率(kw)转速(r/min)效率(%)QW25-8-15-1.1 25 8 15 1.1 2825 38.5 QW32-12-15-1.1 32 12 15 1.1 2825 40 QW40-15-15-1.5 40 15 15 1.5 2840 45.1 QW40-15-30-2.2 40 15 30 2.2 2840 48 QW50-20-7-0.75 50 20 7 0.75 1390 54 QW50-10-10-0.75 50 10 10 0.75 1390 56 QW50-20-15-1.5 50 20 15 1.5 2840 55 QW50-15-25-2.2 50 15 25 2.2 2840 56 QW50-18-30-3 50 18 30 3 2880 58 QW50-25-32-5.5 50 25 32 5.5 2900 53 QW50-20-40-7.5 50 20 40 7.5 2900 55 QW65-25-15-2.2 65 25 15 2.2 2840 52 QW65-37-13-3 65 37 13 3 2880 55 QW65-25-30-4 65 25 30 4 2890 58 QW65-30-40-7.5 65 30 40 7.5 2900 56 QW65-35-50-11 65 35 50 11 2930 60。

WQ型排污泵型号及参数
以下是几种常见的WQ型排污泵型号及参数：
1.WQD型排污泵
该型号是一种小型便携式排污泵，适用于家庭、农村或建筑工地中的
排污处理。

它的主要参数如下：
-流量范围：0.4-20m³/h
-扬程范围：5-40m
-功率范围：0.37-1.5kW
2.WQ型排污泵
该型号是一种常见的工业排污泵，适用于工业和城市污水处理等领域。

它的主要参数如下：
-流量范围：8-400m³/h
-扬程范围：7-50m
-功率范围：0.75-55kW
3.WQK型切割型排污泵
该型号是一种专用于输送含有固体颗粒和纤维状物质的污水的泵。

它
的切割结构可以有效地切割污水中的固体物质，防止阻塞。

它的主要参数
如下：
-流量范围：10-600m³/h
-扬程范围：7-35m
-功率范围：2.2-15kW
4.WQKS型切割搅拌型排污泵
该型号是一种集切割和搅拌功能于一体的排污泵。

它能够有效地切割和搅拌污水中的固体物质，防止阻塞和粘附。

它的主要参数如下：-流量范围：20-400m³/h
-扬程范围：5-25m
-功率范围：2.2-37kW
以上是一些常见的WQ型排污泵型号及参数，每个型号都有其特定的适用范围和性能特点。

在选择合适的泵时，应根据实际需求考虑流量、扬程、功率和泵的特殊功能等因素。

同时，还需注意泵的材质和耐久性等方面，以确保泵能够长时间稳定运行并满足处理要求。

污水泵即为离心杂质泵的一种，因具有结构紧凑，占地面积小，安装维修方便，连续运转时间长以及振动噪声小，电机温升低，对环境无污染等特点，所以，现被广泛应用，因此，其型号也是多种多样，那具体的型号及参数都是多少呢，下边带你了解。

以上就是有关污水泵型号参数的相关介绍，希望对大家在选择时有所帮助，同时，由于目前该产品应用广泛，所以，生产的厂家也是越来越多，因此，大家在选择时不仅要看型号参数是否适合，还需对厂家进行合理的对比，这样才能以较低的价格选购到质量较好的污水泵。

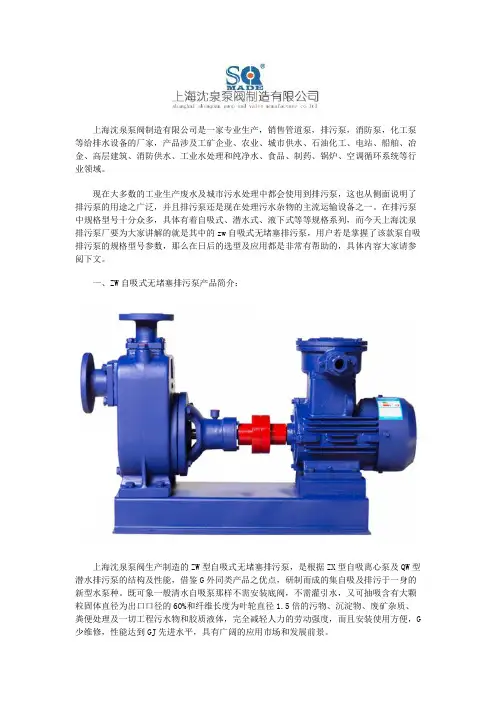

上海沈泉泵阀制造有限公司是一家专业生产，销售管道泵，排污泵，消防泵，化工泵等给排水设备的厂家，产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。

现在大多数的工业生产废水及城市污水处理中都会使用到排污泵，这也从侧面说明了排污泵的用途之广泛，并且排污泵还是现在处理污水杂物的主流运输设备之一。

在排污泵中规格型号十分众多，具体有着自吸式、潜水式、液下式等等规格系列，而今天上海沈泉排污泵厂要为大家讲解的就是其中的zw自吸式无堵塞排污泵，用户若是掌握了该款泵自吸排污泵的规格型号参数，那么在日后的选型及应用都是非常有帮助的，具体内容大家请参阅下文。

一、ZW自吸式无堵塞排污泵产品简介：上海沈泉泵阀生产制造的ZW型自吸式无堵塞排污泵，是根据ZX型自吸离心泵及QW型潜水排污泵的结构及性能，借鉴G外同类产品之优点，研制而成的集自吸及排污于一身的新型水泵种。

既可象一般清水自吸泵那样不需安装底阀，不需灌引水，又可抽吸含有大颗粒固体直径为出口口径的60%和纤维长度为叶轮直径1.5倍的污物、沉淀物、废矿杂质、粪便处理及一切工程污水物和胶质液体，完全减轻人力的劳动强度，而且安装使用方便，G 少维修，性能达到GJ先进水平，具有广阔的应用市场和发展前景。

二、ZW自吸式无堵塞排污泵型号意义：三、ZW自吸式无堵塞排污泵产品优点：1、排污能力强：特殊的叶轮防堵设计，确保了泵高效且无堵塞。

2、高效节能：采用优秀水力模型，效率比一般自吸泵高3～5%。

3、自吸性能好：自吸高度比一般自吸泵高1米，且自吸时间更短。

四、ZW自吸式无堵塞排污泵选型技术参数：流量：5-800m3/h;扬程：12-60m;电机功率：2.2-55KW;转速：1450-2900r/min;口径：φ25-φ300;介质温度：≤100℃;自吸高度：4.5-6.0m。

五、ZW型自吸式无堵塞排污泵性能参数表：六、ZW型自吸式无堵塞排污泵选型：用户在对于自吸式污水泵的选型时，可以根据上述参数来进行选择型号，此外，还应当向厂家说明自己的需求，如流量、扬程、介质、工作场景等等，这样厂家就能根据需求来挑选出适合用户的自吸泵。

污水泵型号参数以下几款污水泵型号参数供用户或设计院选型设计【PW型卧式污水泵】型号意义：PW型铸铁污水泵价格流量扬程转速功率效率汽蚀余量吸上整机价型号M3/h L/S m n（r/min）轴功率电机功率(NPSH)r(M) 真空HS（m）元/台50PW-65 14.5 4 16 1440 2.47 4 25.5 5 6 3781 50PW-65 25 6.94 32 2900 3.35 4 63 2 6 3614 80PW-100 56 15.5 13.5 1440 4.1 5.5 50 4.5 6 4420 80PW-100 90 25 26 2900 7 11 75 3.5 8 5491 100PW-125 100 27.8 12.5 1440 5.7 7.5 60 4 6 5296 21/2PW 60 16.6 9.5 1440 2.5 4 62 7.2 4198 21/2PW 90 25 26 2920 11 15 58 5 6491 21/2PW 90 25 43 2940 17 22 62 5.5 7673 4PW 100 27.8 11 960 4.7 7.5 64 6.5 5671 4PW 160 44.4 25.5 1460 18 30 62 7.5 10745 6PW 300 83.3 14 980 17 30 67 6.8 13052 6PW 350 97 27 1450 42 55 61 4.5 17514PWF型不锈钢耐腐蚀污水泵流量扬程转速功率效率汽蚀余量吸上整机价型号M3/h L/S m n（r/min）轴功率电机功率(NPSH)r(M) 真空HS（m）元/台50PWF-65 10 2.75 18 1440 2.35 4 20.5 5 6 608814.5 4 16 2.47 25.5 19 5.25 14.5 2.58 2980PWF-100 42 11.7 1414403.55.545.54.5 6 6908 56 15.5 13.5 4.1 5072 20 12.5 45 54.5100PWF-12580 22.2 141440557.5554 6 7785 100 27.8 12.5 57 60125 34.7 10 544 62.5【PW型卧式污水泵】技术参数：流量：36-180m3/h；扬程：8.5-48.5m；电机功率：4-30KW；转速：960-2950r/min；口径：φ65-φ100；介质温度：≤100℃。

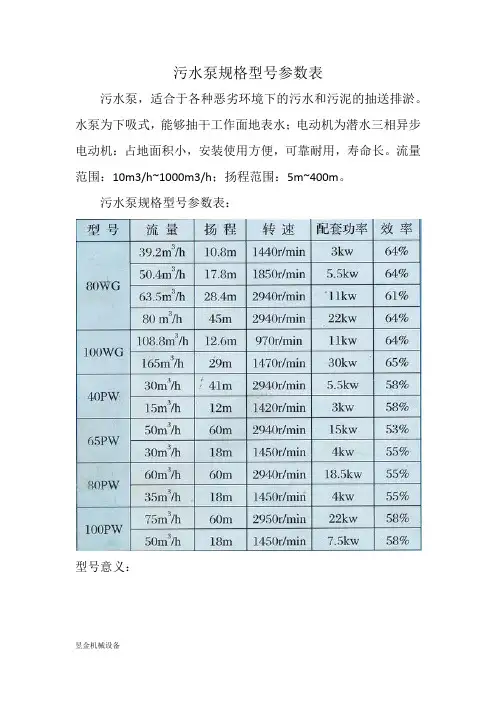

污水泵规格型号参数表污水泵，适合于各种恶劣环境下的污水和污泥的抽送排淤。

水泵为下吸式，能够抽干工作面地表水；电动机为潜水三相异步电动机：占地面积小，安装使用方便，可靠耐用，寿命长。

流量范围：10m3/h~1000m3/h；扬程范围：5m~400m。

污水泵规格型号参数表：型号意义：污水泵使用环境及条件：1、电源频率50Hz，额定电压为380V或660V(允差为：5％)的三相交流电源。

2、输送介质的固体物的容积比在2％以下，输送介质密度最大为1.2x103kg/m3。

3、输送介质自PH值为4~10．4、输送介质温度不超过40℃；污水泵应该有以下两方面特点：1.污水泵首先一点是要耐腐蚀。

这决定了泵体的过流部分必须是耐腐蚀材料，金属材料不是最理想的，这在实战中也证明这一点！随着科技的进步，科学家们发现工程塑料是耐腐蚀的首选，经过改性的塑料，不仅具有金属的硬度，而且有着金属材料不具备的超强耐腐性能。

所以，工程塑料成为耐腐蚀化工泵的首选。

但是，昂贵的塑胶模具是制约工程塑料污水泵的关键因素。

现在，伴随着中国制造业的发展，塑胶模具也已普及，为工程塑料耐腐蚀化工泵的发展提供了肥沃的土壤。

2．污水泵要具备自动控制功能。

因为化工泵所输送的液体非酸即碱，如果漏露，会对环境造成污染。

所以，污水泵要具备智能控制系统，在化工泵出现异常时，(比如，当无水进入化工泵，易造成空抽，而烧坏化工泵的机械轴封，从而造成再开机时漏液，造成污染。

）此时，智能控制系统检测到异常情况，就立即断电停机，发也警报，只需加水再开机即可，将问题消灭在萌芽状态，从而从根本上避免污水泵漏液问题。

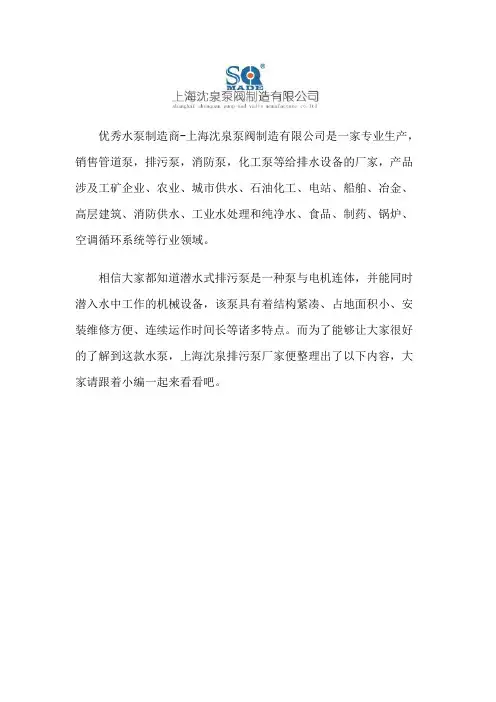

优秀水泵制造商-上海沈泉泵阀制造有限公司是一家专业生产，销售管道泵，排污泵，消防泵，化工泵等给排水设备的厂家，产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。

相信大家都知道潜水式排污泵是一种泵与电机连体，并能同时潜入水中工作的机械设备，该泵具有着结构紧凑、占地面积小、安装维修方便、连续运作时间长等诸多特点。

而为了能够让大家很好的了解到这款水泵，上海沈泉排污泵厂家便整理出了以下内容，大家请跟着小编一起来看看吧。

QW(WQ)潜水式无堵塞排污泵(结构图)：QW(WQ)潜水式无堵塞排污泵产品特点:1.QW(WQ)排污泵采用独特的单片或双叶片叶轮结构，大大提高了污物通过能力，能有效的通过泵口径的5倍纤维物质与直径为泵口径约50%的固体颗粒。

2.机械密封采用新型硬质耐腐的钛化钨材料，可使泵安全连续运行8000小时以上。

3.整体结构紧凑、体积小、噪声小、节能效果显著，检修方便，无需建泵房，潜入水中即可工作，大大减少工程造价。

4.该排污泵密封油室内设置有高精度抗干扰漏水检测传感器，定子绕组内预埋了热敏元件，对水泵电机自动保护。

5.可根据用户需要配备全自动控制柜，对泵的漏水、漏电过载及超温等进行自动保护，提高了产品的安全性与可靠性。

6.浮球开关可以根据所需液位变化，自动控制泵的起动与停止，不需专人看管，使用G为方便。

7.QW(WQ)系列可根据用户需要配备双导轨自动耦合安装系统，它给安装、维修带来更大方便，人可不必为此而进入污水坑。

8.能够在全扬程内使用，而保证电机不会过载。

9.有两种不同的安装方式，固定式自动耦合安装系统、移动式自由安装系统。

QW(WQ)潜水式无堵塞排污泵性能参数表：好了，以上内容由上海沈泉泵阀制造有限公司为大家提供，希望能够对大家有所帮助。

WL立式污水泵性能参数表ZW型自吸式无堵塞排污泵发布于：2011-3-7点击：319隶属于：排污泵系列概述与用途：ZW型自吸式无堵塞排污泵集自吸和无堵塞排污于一身，既可象一般清水自吸泵那样不需按底阀，不需引灌水、又可抽吸含有大颗粒固体块、长纤维的污物、沉淀物废矿杂质、粪便处理及一切工程污水物，完全减轻工人的劳动强度，而且使用、移动、安装方便、极少维修、性能稳定。

主要用途：①环境温度≤45℃，介质温度≤60℃。

②介质PH值铸铁泵为6～9，不锈钢泵为1～14。

通过颗粒最大直径为泵口径的60%，纤维长度为口径的5倍④介质中杂质总重量不超过介质总重量的15%，介质比重不超过1240千克/立方米。

产品特点：1、排污能力强：特殊的叶轮防堵设计，确保了泵高效且无堵塞。

2、高效节能：采用优秀水力模型，效率比一般自吸泵高3～5%。

3、自吸性能好：自吸高度比一般自吸泵高1米，且自吸时间更短。

技术参数：性能：流量范围：5m³/h~800m³/h扬程范围：15m~80m电机功率：2.2kw~55kw注：如果您有特殊要求，请联系我们的技术人员！（6）型号意义：例子：ZW25 -8 -1525-------进口直径ZW-----------自吸式无堵塞排污泵8-----------额定流量15---------额定扬程订货须知：一、您在订购产品时需提供流量（Q）、扬程（H）、及介质等。

并指出介质的易燃性、易爆性、毒性、腐蚀性、结晶性及是否允许封液渗入介质内。

二、若您对原动机有特殊要求时，应说明应用现场条件，环境温度、安装地点及类别（防爆、防火等要求）电压大小等。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们永球科技的技术专家为您审核把关。

详细介绍QW系列高效节能无堵塞排污泵·无堵塞·高效率·节能显著·国际先进水平·不缠绕·不须专人看管·极大的排污能力·电机自动保护产品介绍该泵是引进国外高效节能无堵塞排污泵先进经验，结合本单位技术力量研制而成，各项性能指标均达到国家标准同类产品水平。
