热继电器

热继电器的分类热继电器是一种用于控制电路的电器设备。

它的工作原理是利用电热效应，使继电器的触点开合，从而控制电路的通断。

根据其结构和工作原理的不同，热继电器可以分为多种类型。

本文将介绍几种常见的热继电器分类。

一、按结构分类1. 直流热继电器直流热继电器是用于直流电路的一种热继电器。

它的结构与交流热继电器类似，但是由于直流电流的特殊性，直流热继电器的触点材料和结构需要特殊设计。

2. 交流热继电器交流热继电器是用于交流电路的一种热继电器。

它的结构分为开关型和控制型两种。

开关型交流热继电器只有一个触点，可以实现通断控制。

控制型交流热继电器有两个触点，一个用于控制，一个用于输出。

3. 电磁式热继电器电磁式热继电器是一种利用电磁力作用的热继电器。

它的结构分为直接动作型和间接动作型两种。

直接动作型电磁式热继电器的触点直接受电磁力作用，开合速度快，但是寿命较短。

间接动作型电磁式热继电器通过杠杆机构将电磁力转化为机械力，开合速度较慢，但是寿命较长。

4. 热敏式热继电器热敏式热继电器是一种利用热敏元件作为控制元件的热继电器。

它的结构简单，价格便宜，但是精度较低，只适用于一些简单的控制场合。

二、按功用分类1. 过载保护热继电器过载保护热继电器是一种用于保护电路的热继电器。

当电路中的电流超过额定值时，过载保护热继电器会自动断开电路，从而保护电路设备不受损坏。

2. 温度控制热继电器温度控制热继电器是一种用于控制温度的热继电器。

它可以根据设定的温度范围，自动控制电路的通断，从而实现温度的控制。

3. 时间延迟热继电器时间延迟热继电器是一种可以实现时间延迟控制的热继电器。

它可以根据设定的时间参数，延迟开合触点，从而实现时间控制的功能。

4. 电流控制热继电器电流控制热继电器是一种可以根据电流大小进行控制的热继电器。

它可以根据电流的大小，自动控制电路的通断，从而实现电流的控制。

三、应用场合分类1. 交流接触器交流接触器是一种用于控制交流电路的热继电器。

热继电器原理热继电器是一种电气保护元件。

它是利用电流的热效应来推动动作机构使触头闭合或断开的保护电器，主要用于电动机的过载保护、断相保护、电流不平衡保护以及其他电气设备发热状态时的控制。

热继电器的工作原理由电阻丝做成的热元件，其电阻值较小，工作时将它串接在电动机的主电路中，电阻丝所围绕的双金属片是由两片线膨胀系数不同的金属片压合而成，左端与外壳固定。

当热元件中通过的电流超过其额定值而过热时，由于双金属片的上面一层热膨胀系数小，而下面的大，使双金属片受热后向上弯曲，导致扣板脱扣，扣板在弹簧的拉力下将常闭触点断开。

触点是串接在电动机的控制电路中的，使得控制电路中的接触器的动作线圈断电，从而切断电动机的主电路。

热继电器的基本结构包括加热元件、主双金属片、动作机构和触头系统以及温度补偿元件。

热继电器的种类热继电器的种类很多，常用的有JR0、JR16、JR16B、JRS和T系列。

热继电器的型号及含义以JR系列热继电器为例，型号含义如下：交流接触器在电气设备应用中，为了控制较大电流的通断，需用一种具有很好灭弧能力的开关，这就是交流接触器。

交流接触器是用来频繁控制接通或断开交流主电路的自动控制电器，它不同于刀开关这类手动切换电器，它具有手动切换电器所不能实现的遥控功能，并具有一定的断流能力。

交流接触器不仅能遥控通断电路，还具有欠压、零电压释放保护功能，它具备频繁操作、工作可靠和性能稳定等优点。

交流接触器的结构接触器主要由电磁机构、触点系统和灭弧装置等主要部件组成。

电磁机构包括吸引线圈、静铁心和动铁心，动铁心与动触点相联。

触头分为主触头和辅助触头，主触头用于通断电流较大的主电路，体积较大，一般由三对常开触头组成；辅助触头用于通断电流较小的控制电路，体积较小，一般由两对常开触头和两对常闭触头组成。

所谓触头的常开和常闭，是指接触器未通电动作前触头的原始状态。

交流接触器的型号及含义以CJ系列接触器为例，型号含义如下：交流接触器的工作原理当吸引线圈两端施加额定电压时，产生电磁力，将动铁心(上铁心)吸下，动铁心带动动触点一起下移，使动合触点闭合接通电路，动断触点断开切断电路，当吸引线圈断电时，铁心失去电磁力，动铁心在复位弹簧的作用下复位，触点系统恢复常态。

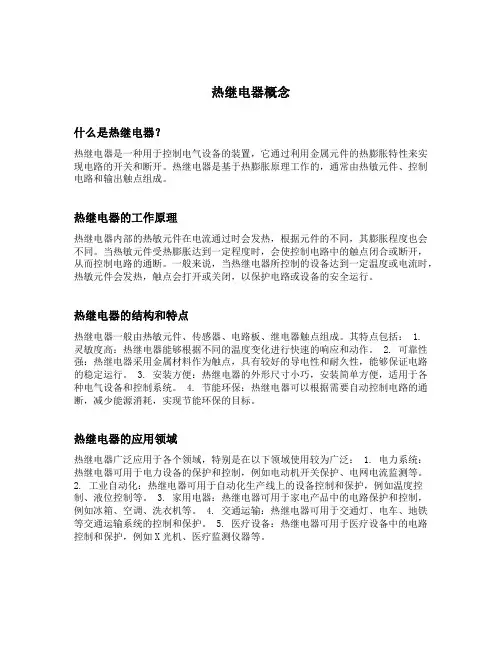

热继电器概念什么是热继电器？热继电器是一种用于控制电气设备的装置，它通过利用金属元件的热膨胀特性来实现电路的开关和断开。

热继电器是基于热膨胀原理工作的，通常由热敏元件、控制电路和输出触点组成。

热继电器的工作原理热继电器内部的热敏元件在电流通过时会发热，根据元件的不同，其膨胀程度也会不同。

当热敏元件受热膨胀达到一定程度时，会使控制电路中的触点闭合或断开，从而控制电路的通断。

一般来说，当热继电器所控制的设备达到一定温度或电流时，热敏元件会发热，触点会打开或关闭，以保护电路或设备的安全运行。

热继电器的结构和特点热继电器一般由热敏元件、传感器、电路板、继电器触点组成。

其特点包括： 1. 灵敏度高：热继电器能够根据不同的温度变化进行快速的响应和动作。

2. 可靠性强：热继电器采用金属材料作为触点，具有较好的导电性和耐久性，能够保证电路的稳定运行。

3. 安装方便：热继电器的外形尺寸小巧，安装简单方便，适用于各种电气设备和控制系统。

4. 节能环保：热继电器可以根据需要自动控制电路的通断，减少能源消耗，实现节能环保的目标。

热继电器的应用领域热继电器广泛应用于各个领域，特别是在以下领域使用较为广泛： 1. 电力系统：热继电器可用于电力设备的保护和控制，例如电动机开关保护、电网电流监测等。

2. 工业自动化：热继电器可用于自动化生产线上的设备控制和保护，例如温度控制、液位控制等。

3. 家用电器：热继电器可用于家电产品中的电路保护和控制，例如冰箱、空调、洗衣机等。

4. 交通运输：热继电器可用于交通灯、电车、地铁等交通运输系统的控制和保护。

5. 医疗设备：热继电器可用于医疗设备中的电路控制和保护，例如X光机、医疗监测仪器等。

热继电器的优缺点分析优点：•灵敏度高，能够迅速响应温度变化。

•结构简单，安装方便。

•可靠性强，适用于各种环境和工况。

•节能环保，可以减少能源消耗。

缺点：•较高的发热量，需要进行散热措施，以免影响设备的正常运行。

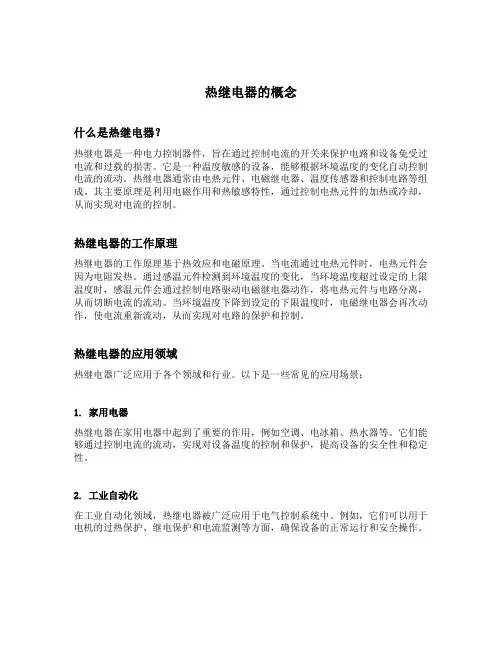

热继电器的概念什么是热继电器？热继电器是一种电力控制器件，旨在通过控制电流的开关来保护电路和设备免受过电流和过载的损害。

它是一种温度敏感的设备，能够根据环境温度的变化自动控制电流的流动。

热继电器通常由电热元件、电磁继电器、温度传感器和控制电路等组成。

其主要原理是利用电磁作用和热敏感特性，通过控制电热元件的加热或冷却，从而实现对电流的控制。

热继电器的工作原理热继电器的工作原理基于热效应和电磁原理。

当电流通过电热元件时，电热元件会因为电阻发热。

通过感温元件检测到环境温度的变化，当环境温度超过设定的上限温度时，感温元件会通过控制电路驱动电磁继电器动作，将电热元件与电路分离，从而切断电流的流动。

当环境温度下降到设定的下限温度时，电磁继电器会再次动作，使电流重新流动，从而实现对电路的保护和控制。

热继电器的应用领域热继电器广泛应用于各个领域和行业。

以下是一些常见的应用场景：1. 家用电器热继电器在家用电器中起到了重要的作用，例如空调、电冰箱、热水器等。

它们能够通过控制电流的流动，实现对设备温度的控制和保护，提高设备的安全性和稳定性。

2. 工业自动化在工业自动化领域，热继电器被广泛应用于电气控制系统中。

例如，它们可以用于电机的过热保护、继电保护和电流监测等方面，确保设备的正常运行和安全操作。

3. 电力系统热继电器在电力系统中起到了重要的作用，用于对电路和设备进行过载和短路保护。

它们能够及时切断电流，防止电路或设备因过载而烧毁，保护系统的稳定性和安全性。

4. 交通运输在交通运输领域，热继电器被广泛应用于车辆电气系统中。

例如，它们可以用于控制车辆起动电机、风扇、灯光等，保证车辆电路的安全可靠。

5. 光伏发电热继电器在光伏发电系统中也扮演了重要的角色。

它们可以用于对光伏组件、逆变器和汇流箱等设备进行保护和控制，确保光伏发电系统的高效运行。

热继电器的优势和不足热继电器作为一种电力控制器件，具有一些优势和不足点。

优势•热继电器具有灵敏、可靠的温度检测能力，能够实现对设备的精确控制和保护。

热继电器的概念热继电器的概念热继电器是一种以热敏元件为控制元件的电气控制设备，用于保护电路和设备。

它具有过载保护、短路保护、欠压保护等功能，广泛应用于各种工业自动化领域。

一、热继电器的结构1.外壳：通常采用塑料或金属材料，可以起到固定和防护作用。

2.触点组：由触点、弹簧等组成，能够承受一定的负载电流，并在控制信号作用下打开或关闭。

3.加热元件：通常采用铜合金丝或铁铬铝丝等材料，在过载时发生加热膨胀，从而实现断开触点。

4.传感器：通过感应加热元件周围温度变化来检测负载电流是否过大，并输出对应的控制信号。

5.调节机构：通过调节传感器灵敏度来实现不同负载范围的过载保护。

二、热继电器的工作原理当负载电流超过额定值时，加热元件发生加热膨胀，从而使触点组断开，切断电路，起到过载保护的作用。

当负载电流恢复正常时，加热元件冷却收缩，触点组闭合，恢复电路通道。

三、热继电器的分类1.按控制对象分类：分为交流热继电器和直流热继电器。

2.按负载类型分类：分为普通型、弱励型、强励型、反接型等。

3.按额定电流分类：分为5A、10A、15A等多个规格。

四、热继电器的应用1.工业自动化领域：如机床、压力机械等设备的过载保护。

2.家用电器领域：如空调、冰箱等设备的过载保护。

3.交通运输领域：如汽车发动机启动过程中的欠压保护。

4.医疗设备领域：如X光机等设备的过载保护。

五、热继电器的优缺点1.优点：具有快速响应速度、可靠性高、使用寿命长等特点，在工业自动化控制中应用广泛。

2.缺点：在低负载电流下容易误动作，需要使用特殊的调节机构来解决。

同时，由于加热元件发生膨胀时会产生噪音，需要注意环境噪声问题。

六、热继电器的维护保养1.定期检查触点组是否有氧化或烧焦现象，需要清洗或更换。

2.定期检查加热元件是否有损坏或老化现象，需要更换。

3.定期检查传感器是否灵敏度变化，需要调节或更换。

4.注意防止灰尘、湿气等外部因素对热继电器的影响。

热继电器名词解释热继电器是指利用热源来驱动电路去控制电气设备的电子元件。

简单来说，热继电器主要是通过加热盘片或者线圈来使得触点闭合或者开启，从而实现电路的控制。

热继电器的应用范围非常广泛，可以在家庭电器、工业机械、汽车电路等不同领域中被广泛使用。

下面就对一些热继电器中的名词进行一些解释。

1. 触点热继电器中的触点指得是开关机构的运动部分。

在开关状态下可以实现闭合或者断开电路，从而实现电器设备的开启或者关闭。

热继电器中的触点主要有两个部分组成：固定触点和动触点。

而热继电器的触点主要靠加热盘片和线圈来控制动作。

2. 加热盘片和线圈热继电器的加热盘片和线圈是热继电器中实现动作的核心部件。

加热盘片是一种金属材质的盘片，盘片的展开和回缩将导致动作杆的动作。

而线圈则是一种由绕线而成的电气元件，通过通电加热起到控制触点打开和关闭的作用。

3. 动作力热继电器的动作力指的是触点开合时所承受的力量。

动作力的大小是通过加热盘片和线圈的加热程度来控制的。

热继电器中的动作力也被称之为动作力度。

4. 复位力复位力和动作力是热继电器中两个重要的力量指标。

复位力指的是当加热盘片或者线圈不再加热时，触点回复到原始状态所需的力量。

复位力越大，热继电器的灵敏度也越高。

5. 贴片式热继电器贴片式热继电器指的是一种通过表面贴片技术制造的热继电器，其特点是适用于高密度的电路板组装，且体积小、功耗低、可靠性高。

以上就是对热继电器中的一些关键名词进行的解释。

热继电器在电气工程中是非常常见的，其控制方式和应用都非常灵活，能够满足不同的电路控制要求。

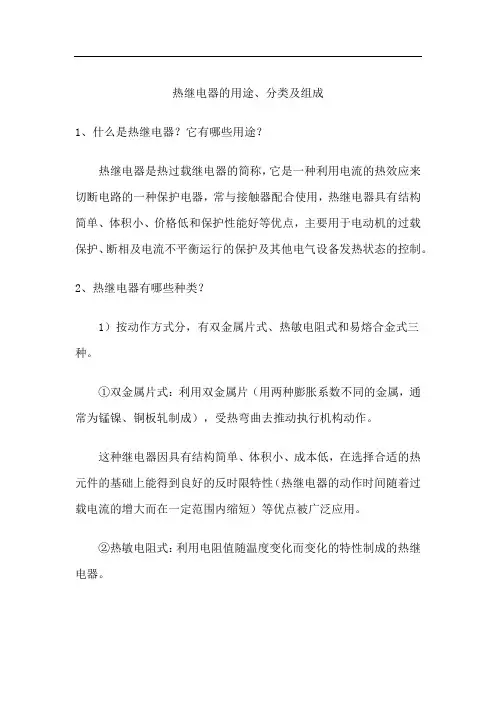

热继电器的用途、分类及组成1、什么是热继电器？它有哪些用途？热继电器是热过载继电器的简称，它是一种利用电流的热效应来切断电路的一种保护电器，常与接触器配合使用，热继电器具有结构简单、体积小、价格低和保护性能好等优点，主要用于电动机的过载保护、断相及电流不平衡运行的保护及其他电气设备发热状态的控制。

2、热继电器有哪些种类？1）按动作方式分，有双金属片式、热敏电阻式和易熔合金式三种。

①双金属片式：利用双金属片（用两种膨胀系数不同的金属，通常为锰镍、铜板轧制成），受热弯曲去推动执行机构动作。

这种继电器因具有结构简单、体积小、成本低，在选择合适的热元件的基础上能得到良好的反时限特性（热继电器的动作时间随着过载电流的增大而在一定范围内缩短）等优点被广泛应用。

②热敏电阻式：利用电阻值随温度变化而变化的特性制成的热继电器。

③易熔合金式：利用过载电流发热使易熔合金达到某一温度时，合金熔化而使继电器动作。

2）按加热方式分，有直接加热式、复合加热式、间接加热式和电流互感器加热式四种。

3）按极数分，有单极、双极和三极三种。

其中三极的又分为带有和不带断相保护装置的两类。

4）按复位方式分，有自动复位和手动复位两种。

3、双金属片式热继电器由哪几部分组成？双金属片式热继电器由双金属片、电阻丝（加热元件）、触头系统及动作机构（推杆）、弹簧、整定值（电流）调节旋钮、复位按钮等组成。

双金属片是热继电器中最关键的一个部件，它将两种不同线膨胀系数的金属片，以机械辗压方式使之形成一体。

通常在室温下（即受热前），这个整体呈平板状。

当温度升高时，线膨胀系数大的金属片（称主动层）力图向外作较大的延伸，而线膨胀系数小的金属片（称为从动层）只能作较小的延伸，由于两层材料紧密贴合不能自由延伸，双金属片就从平板状态转变为弯曲状态，通过导板和推杆使动断触头断开。

热继电器热继电器是利用电流的热效应原理来切断电路的保护电器。

电动机在运行中常会遇到过载情况，但只要过载不严重，绕组不超过允许温升，这种过载是允许的。

但如果过载情况严重、时间长，则会加速电动机绝缘的老化，甚至烧毁电动机。

热继电器就是专门用来对连续运行的电动机实现过载及断相保护，以防电动机因过热而烧毁的一种保护电器。

1.热继电器的结构与工作原理热继电器主要由热元件、双金属片和触头等组成，其结构示意图如图所示。

热元件由发热电阻丝做成。

双金属片由两种不同热膨胀系数的金属辗压而成，当双金属片受热时，会出现弯曲变形。

使用时，热元件3串接在电动机定子绕组中，电动机绕组电流即为流过热元件的电流。

当电动机正常运行时，热元件产生的热量虽能使双金属片2弯曲，但还不足以使继电器动作；当电动机过载时，热元件产生的热量增大，使双金属片变形弯曲位移增大，经过一定时间后，双金属片弯曲到推动导板4，并经过补偿双金属片5与推杆将触头9和6分开，触头9和6为热继电器串于接触器线圈回路的常闭触头，断开后使接触器失电，接触器的常开触头将电动机与电源断开，起到保护电动机的作用。

热继电器动作后，一般不能自动复位，要等双金属片冷却后，按下复位按钮10才能复位。

调节旋钮11是一个偏心轮，它与支撑件12构成一个杠杆，13是一压簧转动偏心轮，改变它的半径即可改变补偿双金属片5与导板4的接触距离，因而达到调节整定动作电流的目的。

此外，靠调节复位螺钉8来改变常开触头7的位置，使热继电器能工作在手动复位和自动复位两种工作状态。

下图所示为JR36系列热继电器的外形结构，下图所示为热继电器的图形及文字符号。

由于发热元件具有热惯性，所以热继电器在电路中不能用于瞬时过载保护，更不能做短路保护，主要用作电动机的长期过载保护。

2.带断相保护的热继电器带断相保护的热继电器主要是应用于三角形接法的三相异步电动机。

三相异步电动机的一相接线松开或一相熔丝断开，都会造成三相异步电动机烧坏。

热继电器损坏的原因
热继电器（Thermal Relay）是一种用于电路保护的电器，它利用电流产生的热量来驱动保护机构，当电流超过规定值时，热继电器中的热元件会通过电流产生的热量来跳闸，从而切断电路，保护设备不受过电流的损害。

热继电器损坏的原因可能包括。

1.过载：长时间或频繁的过载操作会导致热继电器中的热元件过热，超过其承受能力，导致损坏。

2.电流设置不当：如果热继电器的电流设置不当，可能会导致其在正常工作电流下就触发保护，或者在高电流下无法及时触发保护，这都会导致热继电器损坏。

3.环境因素：高温、高湿、多尘等恶劣环境可能会影响热继电器的散热性能，导致其过热损坏。

4.机械损伤：运输、安装或操作过程中可能会对热继电器造成机械损伤，如撞击、振动等，这可能导致内部部件移位或损坏。

5.质量问题：热继电器本身的质量问题，如材料缺陷、制造工艺不良等，也可能导致其在使用过程中损坏。

6.电磁干扰：强烈的电磁干扰可能会影响热继电器的正常工作，导致误动作或无法动作。

7.电源问题：电源电压波动、电压过高或过低都可能导
致热继电器损坏。

8.继电器老化：随着时间的推移，热继电器中的部件可能会因为老化而失效，导致损坏。

为了确保热继电器的正常工作和延长其使用寿命，应定期对其进行维护和检查，包括检查电流设置、清洁灰尘、确保良好的散热条件等。

同时，选择合适的热继电器型号和高质量的产品也是非常重要的。

热继电器参数一、热继电器的概述热继电器是一种电磁式继电器，其工作原理是通过电流通过继电器的加热元件，使得温度升高，从而引起继电器动作。

热继电器常用于对电路进行过载保护，具有可靠性高、动作速度快、适用范围广等特点。

二、热继电器的工作原理热继电器的工作原理主要包括两个方面，即加热和动作。

具体过程如下： 1. 当电流通过继电器的加热元件时，加热元件的温度会升高。

2. 当加热元件的温度达到设定值时，热继电器会动作，切断电路。

3. 当电流通过继电器的加热元件停止时，加热元件的温度会下降。

4. 当加热元件的温度降到设定值以下时，热继电器会复位，恢复电路。

三、热继电器的参数热继电器的参数主要包括以下几个方面： 1. 额定电流：热继电器能够承受的最大电流。

2. 动作电流范围：热继电器开始动作的电流范围。

3. 动作时间：热继电器从开始动作到完全动作所需的时间。

4. 释放时间：热继电器从停止动作到完全复位所需的时间。

5. 额定电压：热继电器能够承受的最大电压。

6. 触点电流：热继电器的触点能够承受的最大电流。

7. 触点电压：热继电器的触点能够承受的最大电压。

8. 绝缘电阻：热继电器的绝缘电阻值。

9. 绝缘强度：热继电器的绝缘强度值。

10. 寿命：热继电器的使用寿命。

四、热继电器的应用热继电器在工业控制和电力系统中有着广泛的应用，常见的应用场景包括： 1. 电机保护：热继电器可以用于对电机进行过载保护，当电机超过额定电流时，热继电器会切断电路，保护电机不受损坏。

2. 照明控制：热继电器可以用于对照明电路进行控制，当照明电路超过额定电流时，热继电器会切断电路，避免发生火灾等危险。

3. 电力系统：热继电器可以用于对电力系统进行过载保护，当电力系统超过额定电流时，热继电器会切断电路，保护电力系统的安全运行。

4. 温度控制：热继电器可以用于对温度进行控制，当温度超过设定值时，热继电器会切断电路，控制温度在安全范围内。

简述热继电器的结构热继电器是一种常用的电器保护设备，广泛应用于各种电力系统和电气设备中。

它的主要作用是通过控制电路中的继电器触点，实现对电气设备的保护和控制。

热继电器具有结构简单、可靠性高、使用方便等特点，被广泛应用于各种工业领域。

一、热继电器的基本结构热继电器主要由两部分组成：热元件和触点组。

其中，热元件是实现温度探测和控制的关键部件，而触点组则负责实现开关功能。

1. 热元件热元件是热继电器中最重要的部分之一，它由两个主要部分组成：温度敏感元件和动作机构。

（1）温度敏感元件温度敏感元件通常由双金属片或双金属片组成。

双金属片由两种不同膨胀系数的金属片通过焊接或螺栓连接而成。

当双金属片受到外界温度变化时，不同膨胀系数导致两个金属片之间产生应力，从而引起金属片的弯曲。

当温度升高时，金属片弯曲程度增加，而当温度降低时，金属片弯曲程度减小。

通过测量金属片的弯曲程度，可以准确地判断环境温度的高低。

（2）动作机构动作机构是热元件中的另一个重要组成部分。

它通常由电磁铁和机械传动装置组成。

当温度敏感元件受到外界温度变化时，通过机械传动装置将力传递给电磁铁，从而使电磁铁产生吸引力或推力。

这种吸引力或推力可以使继电器触点打开或闭合。

2. 触点组触点组是热继电器中另一个重要的部分。

它通常由固定触点和动触点组成。

（1）固定触点固定触点是安装在继电器外壳内部固定不动的一对金属片。

它们通常由导电性能较好的材料制成，并通过螺栓或焊接固定在一起。

（2）动触点动触点是安装在继电器外壳内部可以运动的一对金属片。

它们通常由弹性较好的材料制成，并通过机械传动装置与热元件相连。

当热元件受到外界温度变化的影响时，机械传动装置会将力传递给动触点，使其运动。

当动触点与固定触点接触时，电路闭合；当它们分离时，电路断开。

二、热继电器的工作原理热继电器的工作原理可以分为两个步骤：温度探测和控制信号输出。

1. 温度探测温度探测是热继电器最基本的功能之一。
