热继电器小知识

配电柜热继电器使用注意事项及注意事项1. 配电柜热继电器的基本概念热继电器，听起来像是科技产品的名字，其实它的作用就是保护电动机，防止过载。

简单来说，热继电器就像是电机的“保镖”，在电机超负荷工作时，能及时切断电源，保护我们的设备。

1.1 热继电器的工作原理热继电器的工作原理其实不复杂。

它通过感应电流的大小，当电流超过设定值时，就会发热，继而触发保护机制。

想象一下，它就像在提醒你：“喂，别玩火哦！”这种机制可以有效防止电机因为过载而烧毁，真是个聪明的家伙。

1.2 热继电器的类型市面上的热继电器种类繁多，有些是手动重置的，有些则是自动重置的。

前者需要你亲自去重启，后者就像是“懒人福利”，自己就能恢复正常工作。

不同类型适用于不同场合，选择时要根据实际需要来。

2. 使用热继电器的注意事项使用热继电器的时候，可得小心翼翼，别让它“罢工”。

首先，选型时要确保热继电器的额定电流适合你的电机，否则可能会引发误动作，导致不必要的麻烦。

就像买鞋子，选对码很重要，不然穿上去只会痛苦。

2.1 正确安装安装热继电器时，要确保位置合适，避免阳光直射和潮湿环境。

因为环境因素可是影响继电器性能的“大敌”，就像不该把手机放在热锅上。

安装时要确保接线正确，搞错了可就像做错一道数学题，影响整个答案。

2.2 定期检查与维护别忘了，热继电器也需要“保养”。

定期检查电缆连接，确保没有松动或老化现象。

想想，如果电线老化了，它就像一个懒惰的员工，干活不积极，那可就麻烦大了。

必要时，还可以请专业人员进行维护，确保一切运转顺利。

3. 热继电器常见故障及应对说到故障，那真是个“头疼”的话题。

最常见的就是误动作，有时电流正常，继电器却会跳闸。

这时候，首先要检查电流是否真的超出设定值，还是说热继电器本身“情绪不稳定”。

3.1 处理误动作如果确定没有过载，可以尝试调整热继电器的设定值，让它更贴合实际使用情况。

有时候，就像人心情不好，调整一下就好了。

但要小心，调整过度也会造成新的问题，真是得不偿失。

热继电器的概念什么是热继电器？热继电器是一种电力控制器件，旨在通过控制电流的开关来保护电路和设备免受过电流和过载的损害。

它是一种温度敏感的设备，能够根据环境温度的变化自动控制电流的流动。

热继电器通常由电热元件、电磁继电器、温度传感器和控制电路等组成。

其主要原理是利用电磁作用和热敏感特性，通过控制电热元件的加热或冷却，从而实现对电流的控制。

热继电器的工作原理热继电器的工作原理基于热效应和电磁原理。

当电流通过电热元件时，电热元件会因为电阻发热。

通过感温元件检测到环境温度的变化，当环境温度超过设定的上限温度时，感温元件会通过控制电路驱动电磁继电器动作，将电热元件与电路分离，从而切断电流的流动。

当环境温度下降到设定的下限温度时，电磁继电器会再次动作，使电流重新流动，从而实现对电路的保护和控制。

热继电器的应用领域热继电器广泛应用于各个领域和行业。

以下是一些常见的应用场景：1. 家用电器热继电器在家用电器中起到了重要的作用，例如空调、电冰箱、热水器等。

它们能够通过控制电流的流动，实现对设备温度的控制和保护，提高设备的安全性和稳定性。

2. 工业自动化在工业自动化领域，热继电器被广泛应用于电气控制系统中。

例如，它们可以用于电机的过热保护、继电保护和电流监测等方面，确保设备的正常运行和安全操作。

3. 电力系统热继电器在电力系统中起到了重要的作用，用于对电路和设备进行过载和短路保护。

它们能够及时切断电流，防止电路或设备因过载而烧毁，保护系统的稳定性和安全性。

4. 交通运输在交通运输领域，热继电器被广泛应用于车辆电气系统中。

例如，它们可以用于控制车辆起动电机、风扇、灯光等，保证车辆电路的安全可靠。

5. 光伏发电热继电器在光伏发电系统中也扮演了重要的角色。

它们可以用于对光伏组件、逆变器和汇流箱等设备进行保护和控制，确保光伏发电系统的高效运行。

热继电器的优势和不足热继电器作为一种电力控制器件，具有一些优势和不足点。

优势•热继电器具有灵敏、可靠的温度检测能力，能够实现对设备的精确控制和保护。

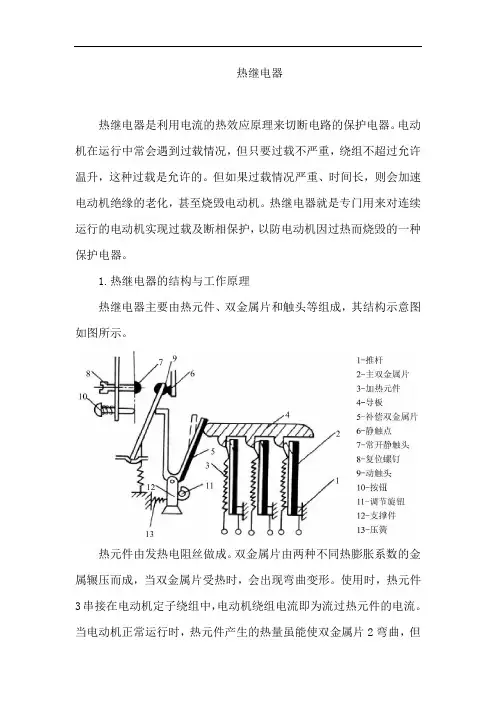

热继电器热继电器是利用电流的热效应原理来切断电路的保护电器。

电动机在运行中常会遇到过载情况，但只要过载不严重，绕组不超过允许温升，这种过载是允许的。

但如果过载情况严重、时间长，则会加速电动机绝缘的老化，甚至烧毁电动机。

热继电器就是专门用来对连续运行的电动机实现过载及断相保护，以防电动机因过热而烧毁的一种保护电器。

1.热继电器的结构与工作原理热继电器主要由热元件、双金属片和触头等组成，其结构示意图如图所示。

热元件由发热电阻丝做成。

双金属片由两种不同热膨胀系数的金属辗压而成，当双金属片受热时，会出现弯曲变形。

使用时，热元件3串接在电动机定子绕组中，电动机绕组电流即为流过热元件的电流。

当电动机正常运行时，热元件产生的热量虽能使双金属片2弯曲，但还不足以使继电器动作；当电动机过载时，热元件产生的热量增大，使双金属片变形弯曲位移增大，经过一定时间后，双金属片弯曲到推动导板4，并经过补偿双金属片5与推杆将触头9和6分开，触头9和6为热继电器串于接触器线圈回路的常闭触头，断开后使接触器失电，接触器的常开触头将电动机与电源断开，起到保护电动机的作用。

热继电器动作后，一般不能自动复位，要等双金属片冷却后，按下复位按钮10才能复位。

调节旋钮11是一个偏心轮，它与支撑件12构成一个杠杆，13是一压簧转动偏心轮，改变它的半径即可改变补偿双金属片5与导板4的接触距离，因而达到调节整定动作电流的目的。

此外，靠调节复位螺钉8来改变常开触头7的位置，使热继电器能工作在手动复位和自动复位两种工作状态。

下图所示为JR36系列热继电器的外形结构，下图所示为热继电器的图形及文字符号。

由于发热元件具有热惯性，所以热继电器在电路中不能用于瞬时过载保护，更不能做短路保护，主要用作电动机的长期过载保护。

2.带断相保护的热继电器带断相保护的热继电器主要是应用于三角形接法的三相异步电动机。

三相异步电动机的一相接线松开或一相熔丝断开，都会造成三相异步电动机烧坏。

热继电器，电器的保护神热继电器，电器的爱护神，它的作用不亚于古代战斗的盾牌。

起到阻挡和爱护的作用。

热继电器是热过载继电器的简称，它是一种利用电流的热效应来切断电路的一种爱护电器，常与接触器协作使用，热继电器具有结构简洁、体积小、价格低和爱护性能好等优点被大家广泛使用，主要用于电动机的过载爱护、断相及电流不平衡运行及其他电气设备发热状态的掌握。

在不用变频器掌握和爱护的状况下它是另一种选择。

1.热继电器的结构：一般有一对常开点和一对常闭点，上口和下口两侧接线点，整定值（电流）调整旋钮，复位按钮等组成。

2.热继电器的选择：热继电器的选择是否得当，直接影响着对电动机进行过载爱护的牢靠性。

通常选用时应按电动机类型，工作环境，启动状况及负载状况等几方面综合考虑。

（1）原则上热继电器的额定最大电流一般略大于电动机的额定电流，热继电器选完后，在依据电动机的额定电流调整热继电器的调整旋钮跟电动机的电流值相等。

对于过载力量较差的电动机，热继电器的额定电流应适当小一点，并且将整定电流调整到电动机额定电流的60%--80%。

当电动机由于带负载启动而启动时间较长或电动机的负载是冲击性负载（如冲床等）时，热继电器的整定电流应大于电动机的额定电流。

（2）热继电器工作环境温度最好与被爱护的电气设备的环境温度的差别不应超过15--25度。

3.热继电器的接线：上口接线和下口接线是热继电器与接触器和负载之间的串联。

常闭点一般作为接触器线圈A1或A2线的串接，起到热继电器爱护后断开接触器的吸合。

常开点作为帮助触点使用，使用方式依据个人而异。

4.热继电器的常见故障和排解方法：（1）热继电器误动作，可能缘由是：电流整定值调整的偏小，或者电动机启动时间过长，或者操作过于频繁。

（2）热继电器不动作，可能缘由是：电流整定值调整的偏大，热继电器损坏或者接线松动。

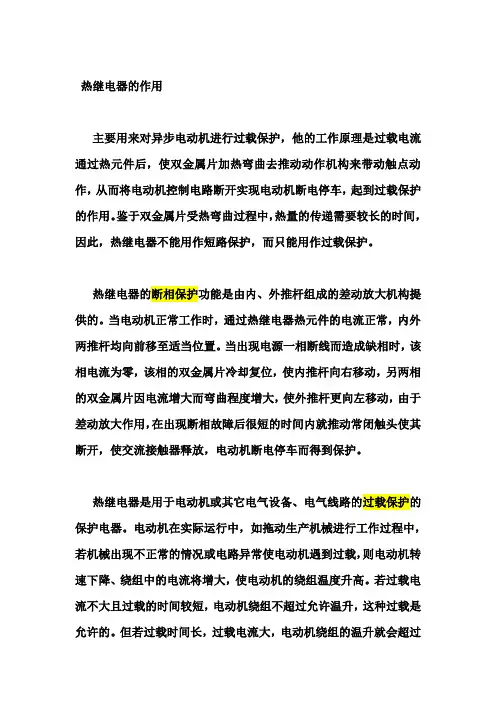

热继电器的作用主要用来对异步电动机进行过载保护，他的工作原理是过载电流通过热元件后，使双金属片加热弯曲去推动动作机构来带动触点动作，从而将电动机控制电路断开实现电动机断电停车，起到过载保护的作用。

鉴于双金属片受热弯曲过程中，热量的传递需要较长的时间，因此，热继电器不能用作短路保护，而只能用作过载保护。

热继电器的断相保护功能是由内、外推杆组成的差动放大机构提供的。

当电动机正常工作时，通过热继电器热元件的电流正常，内外两推杆均向前移至适当位置。

当出现电源一相断线而造成缺相时，该相电流为零，该相的双金属片冷却复位，使内推杆向右移动，另两相的双金属片因电流增大而弯曲程度增大，使外推杆更向左移动，由于差动放大作用，在出现断相故障后很短的时间内就推动常闭触头使其断开，使交流接触器释放，电动机断电停车而得到保护。

热继电器是用于电动机或其它电气设备、电气线路的过载保护的保护电器。

电动机在实际运行中，如拖动生产机械进行工作过程中，若机械出现不正常的情况或电路异常使电动机遇到过载，则电动机转速下降、绕组中的电流将增大，使电动机的绕组温度升高。

若过载电流不大且过载的时间较短，电动机绕组不超过允许温升，这种过载是允许的。

但若过载时间长，过载电流大，电动机绕组的温升就会超过允许值，使电动机绕组老化，缩短电动机的使用寿命，严重时甚至会使电动机绕组烧毁。

所以，这种过载是电动机不能承受的。

热继电器就是利用电流的热效应原理，在出现电动机不能承受的过载时切断电动机电路，为电动机提供过载保护的保护电器。

使用热继电器对电动机进行过载保护时，将热元件与电动机的定子绕组串联，将热继电器的常闭触头串联在交流接触器的电磁线圈的控制电路中，并调节整定电流调节旋钮，使人字形拨杆与推杆相距一适当距离。

当电动机正常工作时，通过热元件的电流即为电动机的额定电流，热元件发热，双金属片受热后弯曲，使推杆刚好与人字形拨杆接触，而又不能推动人字形拨杆。

常闭触头处于闭合状态，交流接触器保持吸合，电动机正常运行。

热继电器相关知识三相（三极）热继电器适用于保护带相序控制的电动机，用于保护单相或直流负载时应将三个主触头串联，此时其脱扣曲线对应于三级脱扣曲线。

对于通常的运行情况，热脱扣器的三个双金属片均需被加热。

热继电器的脱扣等级说明热继电器4种脱扣级别是：10A,10,20,30（在7.2倍Ir时最大脱扣时间）。

等级的数字对应于最大脱扣时间，例如10级的脱扣时间为4-10秒。

其中10A与10级最为常用，20级和30级用于电动机困难启动条件下。

下面的图表用于选择热继电器使用与起动时间不同的电动机。

脱扣等级 1.05Ir 1.2Ir 1.5Ir 7.2Ir10A t>2h t<2h t<2min 2≤t≤10s 10 t>2h t<2h t<4min 4≤t≤10s 20 t>2h t<2h t<8min 6≤t≤20s 30 t>2h t<2h t<12min 9≤t≤30s 不同等级的热继电器的脱扣曲线如下图所描述：热继电器面罩标识热继电器面罩上相关的接线端子有：进线接线端子1L1,3L2,5L3;出线接线端子2T1,4T2,6T3;常闭触点端子NC(95—96)；常开触点端子NO(97—98)；某些型号的热继电器还带有连接至接触器线圈A1(2)的端子便于用于接线。

热继电器面罩上的设置操作元件有：电流设定盘----应根据电机的额定工作电流的大小将调节盘转到相应的电流刻度，调节时注意箭头的电流指示；复位按钮（RESET）----当复位按钮指向“H”时为手动复位，若继电器脱扣，要继电器重新工作则必须手动按下复位按钮。

若在手动复位状态下配上软轴式复位线，不打开电器箱门也可实现手动复位。

如要将手动复位模式切换成自动复位模式，只需将复位按钮按下并逆时针旋转从“H”到“A”即可。

H表示HAND手动，A表示AUTO自动；测试按钮（TEST）----当按下测试按钮后，常开触头闭合，常闭触头打开可实现对控制回路的测试（模拟过载脱扣）。

热继电器1、热继电器的作用热继电器一般由双金属片组成过流元件，电流过大时，双金属片发热，从而使其变形、位移，顶开保护触点，接触器控制回路断开，从而使主电路断电，过后温度降低，双金属片冷却，恢复电路的接通，但主电路的自保控制回路已断开，需从新按开始按钮才能重新工作。

热继电器可应用于电动机或其他电气设备、电气线路的过载保护的保护电器。

2、热继电器型号含义如图1—2—2所示。

图1—2—2 热继电器型号含义图3、热继电器的符号如图1—2—3所示。

（a ）热元件 （b ）常闭触头图1—2—3 热继电器的符号4、热继电器的种类：按照用途可分为控制继电器和保护继电器，若按照输入的信号分，有电影继电器、电流电流器、时间继电器、热继电器与温度继电器、速度继电器、压力机电器等。

5、热继电器的外形结构：（a）外形（b）结构图1—2—4 JR16系列热继电器外形结构图1—电流调节凸轮 2a2b—片簧 3—手动复位按钮 4—弓簧 5—主双金属片 6—外导板7—内导板 8—常闭静触头 9—支触头 10—杠杆 11—复位调节螺钉 12—补偿双金属片 13—推杆14—连杆 15—压簧6、热继电器的工作原理：热继电器动作电流值的大小双金属片是由两种热膨胀系数不同的金属材料压合而成；绕在双金属片外面的发热元件串联在电动机的主电路中；当电动机过载时，过载电流产生的热量大于正常的发热量，双金属片受热弯曲；电流越大，过载时间越长，双金属片就越弯，在达到一定程度时，通过传动机构使触点系统动作。

热继电器动作后，要等一段时间，待双金属片冷却后，才能按下复位按钮，使触点复位。

热继电可用位于复位按钮旁边的旋纽进行调节。

7、热继电器的应用：一种型号的热继电器可配有若干种不同规格的热元件，并有一定的调节范围，根据电动机的额定电流来选择热元件，调节电动机额定电流的0.95～1.05倍左右，在使用中再根据电动机的过载能力进行调节。

8、熔断器和热继电器的区别：熔断器和热继电器这两种保护电器，都是利用电流的热效应原理作过流保护的，它们的动作原理不同，用途也有所不同。

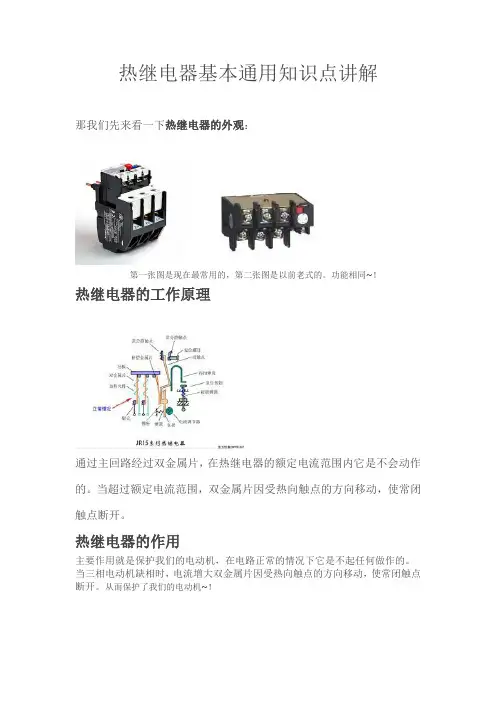

热继电器基本通用知识点讲解
那我们先来看一下热继电器的外观：
第一张图是现在最常用的，第二张图是以前老式的。

功能相同~！
热继电器的工作原理
通过主回路经过双金属片，在热继电器的额定电流范围内它是不会动作的。

当超过额定电流范围，双金属片因受热向触点的方向移动，使常闭触点断开。

热继电器的作用
主要作用就是保护我们的电动机，在电路正常的情况下它是不起任何做作的。

当三相电动机缺相时，电流增大双金属片因受热向触点的方向移动，使常闭触点断开。

从而保护了我们的电动机~！
热继电器的电气符号
第一个符号是在主电路L1,L2,L3符号，第二个是二次回路符号。

热继电器使用
如果是新安装热继电器，要考虑电动机的额定电流。

比如电动机额定电流0.7A.
FR=Ic×（1.1~1.25）=0.7×1.25=0.875(安)
那我们就可以选择0.63A--1A电流的热继电器~！把热继电器调到0.875的位置。

在正常起动的起动电流和起动时间、非频繁起动的场合，必须保证电动机的起动不致使热继电器误动。

当电动机起动电流为额定电流的6倍、起动时间不超过6s、很少连续起动的条件下，一般可按电动机的额定电流来选择热继电器。

（实际中热继电器的额定电流可略大于电动机的额定电流）
normal open 常开no 接夹故障指示
normal close 常闭nc 串联在二次回路中
====================================================== =====。

电工基础知识之热继电器：（TH型过流继电器）
热继电器是利用电流效应而动作的一种保护继电器，主要用于电机的过载保护。

热继电器由双金属片、加热元件、动作机构和触点系统等部分组成。

双金属片是用两层膨胀系数相差较大的金属片，焊在一起做成的。

使用时，将加热元件与电机电源串联，触点串联在接触器线圈控制电路中。

当电机发生过载时，电流较大，使双金属片受热弯曲，通过动作机构，把动触点和静触点断开，使接触器线圈断电，电机脱离电源，因而起到保护作用。

这种继电器由一个手动调节旋钮，可以选择所需的电流值的大小。

快断快接触点可自动复位与手动复位。

选用时根据电机的额定电流，选择热继电器的额定电流。

如KFR-72LW/D的额定电流为7.2A，选用10A的热继电器，并将电流值调到7.2A。

热继电器小知识1.热继电器的选用热继电器的保护对象是电动机，故选用时应了解电动机的技术性能、启动情况、负载性质以及电动机允许过载能力等。

（1）长期稳定工作的电动机可按电动机的额定电流选用热继电器。

取热继电器整定电流的0.95～1.05倍或中间值等于电动机额定电流。

使用时要将热继电器的整定电流调至电动机的额定电流值。

（2）应考虑电动机的绝缘等级及结构由于电动机绝缘等级不同，其的容许温升和承受过载的能力也不同。

同样条件下，绝缘等级越高，过载能力就越强。

即使所用绝缘材料相同，但电动机结构不同，在选用热继电器时也应有所差异。

例如，封闭式电动机散热比开启式电动机差，其过载能力比开启式电动机低，热继电器的整定电流应选为电动机额定电流的60～80%。

（3）应考虑电动机的启动电流和启动时间电动机的启动电流一般为额定电流的5～7倍。

对于不频繁启动、连续运行的电动机，在启动时间不超过6s的情况下，可按电动机的额定电流选用热继电器。

（4）若用热继电器作电动机缺相保护，应考虑电动机的接法对于Y形接法的电动机，当某相断线时，其余未断相绕组的电流与流过热继电器电流的增加比例相同。

一般的三相式热继电器，只要整定电流调节合理，是可以对Y形接法的电动机实现断相保护的。

对于&Delta形接法的电动机，其相断线时，流过未断相绕组的电流与流过热继电器的电流增加比例则不同。

也就是说，流过热继电器的电流不能反映断相后绕组的过载电流，因此，一般的热继电器，即使是三相式，也不能为&Delta形接法的三相异步电动机的断相运行提供充分保护。

此时，应选用JR20型或T系列这类带有差动断相保护机构的热继电器。

（5）应考虑具体工作情况若要求电动机不允许随便停机，以免遭受经济损失，只有发生过载事故时，方可考虑让热继电器脱扣。

此时，选取热继电器的整定电流应比电动机额定电流偏大一些。

热继电器只适用于不频繁启动、轻载启动的电动机进行过载保护。

对于正、反转频繁转换以及频繁通断的电动机，如起重用电动机则不宜采用热继电器作过载保护。

每天学习一点点——热继电器的选择热继电器选型及整定原则热继电器是电流通过发热元件产生热量，使检测元件受热弯曲而推动机构动作的一种继电器。

由于热继电器中发热元件的发热惯性，在电路中不能做瞬时过载保护和短路保护。

它主要用于电动机的过载保护、断相保护和三相电流不平衡运行的保护及其它电气设备状态的控制。

一、热继电器的工作原理及结构：1、热继电器的作用和分类在电力拖动控制系统中，当三相交流电动机出现长期带负荷欠电压下运行、长期过载运行以及长期单相运行等不正常情况时，会导致电动机绕组严重过热乃至烧坏。

为了充分发挥电动机的过载能力，保证电动机的正常启动和运转，而当电动机一旦出现长时间过载时又能自动切断电路，从而出现了能随过载程度而改变动作时间的电器，这就是热继电器。

显然，热继电器在电路中是做三相交流电动机的过载保护用。

但须指出的是，由于热继电器中发热元件有热惯性，在电路中不能做瞬时过载保护，更不能做短路保护。

因此，它不同于过电流继电器和熔断器。

按相数来分，热继电器有单相、两相和三相式共三种类型，每种类型按发热元件的额定电流又有不同的规格和型号。

三相式热继电器常用于三相交流电动机，做过载保护。

按职能来分，三相式热继电器又有不带断相保护和带断相保护两种类型。

2、热继电器的保护特性和工作原理1)热继电器的保护特性因为热继电器的触点动作时间与被保护的电动机过载程度有关，所以在分析热继电器工作原理之前，首先要明确电动机在不超过允许温升的条件下，电动机的过载电流与电动机通电时间的关系。

这种关系称为电动机的过载特性。

当电动机运行中出现过载电流时，必将引起绕组发热。

根据热平衡关系，不难得出在允许温升条件下，电动机通电时间与其过载电流的平方成反比的结论；为了适应电动机的过载特性而又起到过载保护作用，要求热继电器也应具有如同电动机过载特性那样的反时限特性。

为此，在热继电器中必须具有电阻发热元件，利用过载电流通过电阻发热元件产生的热效应使感测元件动作，从而带动触点动作来完成保护作用。

热继电器的根底常识及运用范畴热继电器是用来维护电器设备过载的一种电器，广泛用于维护电动机过载。

（一）维护特性：所谓热继电器的维护特性是指它的热元件到达极限温升之前，热继电器能牢靠动作，堵截电动机电源。

（二）具有必定的温度抵偿：所谓温度抵偿是指在必定的温度计划内（中国规矩从-30℃一;+40℃）热继电器动作特性根柢不受温度改动的影响。

（三）必定的寿数：在商品规矩中恳求热继电器的热元件，在动作十00次后，维护特性仍能满意恳求，热继电器仍能持续作业。

（四）操控触头要有必定的开断才调：这是为了满意操控必定容量的电磁线圈所恳求的。

例如JR15热继电器的操控触头，对十安等级的热继电器来说，应能牢靠的堵截沟通380伏0.2安触摸器线圈。

对20安以上等级的热继电器来说，应能牢靠的堵截沟通380伏0.5安触摸器线圈。

热继电器的常分触头应牢靠的闭合沟通5安线圈电流。

（五）电流能够在必定计划内调度
1。

热继电器复位键两个,“H”“A”什么意思H是手动复位HAND缩写,A是自动复位AUTO缩写在自动复位位置时动作后隔一段时间自动复位;手动复位和自动复位切换,一般旋转90度就行;热继电器动作后,双金属片经过一段时间冷却,按下手动复位按钮即可复位;热继电器是由流入热元件的电流产生热量,使有不同膨胀系数的双金属片发生形变,当形变达到一定距离时,就推动连杆动作,使控制电路断开,从而使接触器失电,主电路断开,实现电动机的过载保护;鉴于双金属片受热弯曲过程中,热量的传递需要较长的时间,因此,热继电器不能用作短路保护,而只能用作过载保护;热继电器一般都具有手动复位和自动复位两种复位形式;这两种复位形式的转换,可通过借助复位螺钉的调节来完成,热继电器出厂时,生产厂家一般设定成自动复位状态;在使用时,热继电器应设定成手动复位状态还是自动复位状态要根据控制回路的具体情况而定;一般情况下,应遵循热继电器保护动作后即使热继电器自动复位,被保护的电动机都不应自动再启动的原则,否则应将热继电器整定为手动复位状态;这是为了防止电动机在故障未被清除而多次重复再启动损坏设备;例如：一般采用按钮控制的手动起动和手动停止的控制电路,热继电器可设定成自动复位形式；采用自动元件控制的自动起动电路应将热继电器设定为复位形式;三极型的热继电器主要用于三相交流电动机的过载与断相保护;当电动机定子绕组为星形接法时,可以选用一般的三极型热继电器;因为星形接法的电动机,相电流等于线电流,无论电动机是过载运行还是断相运行,串接在主回路中的热元件都会因电流过大而使热继电器触头动作,保护电动机;如果电动机定子绕组为三角形接法,一般需要选用带断相保护的热继电器;因为三角形接法的电动机,当其引出线上发生一相断线常见的是熔断器熔断而缺相运行时,线电流IL等于电机相电流IP的倍如图3,不再是根号3倍的关系,使得线电流不能正确反映出相电流,即串接在主回路中的热元件不能准确反映电机绕组是否真正过载,此时如果选用不带断相保护的热继电器,就不能很好地起到保护作用;热继电器电流的选择热继电器电流的选择包括热继电器额定电流的选择与热元件额定电流的选择两个方面;1热继电器的额定电流,选择时一般应等于或略大于电动机的额定电流;对于过载能力较弱且散热较困难的电动机,热继电器的额定电流为电机额定电流的70%左右;如果热继电器与电动机的使用环境温度不一致时,应对其额定电流作相应调整：当热继电器使用的环境温度高于被保护电动机的环境温度15℃以上时,应选择大一号额定电流等级的热继电器;当热继电器使用的环境温度低于被保护电动机的环境温度15℃以上时,应选择小一号额定电流等级的热继电器;2热元件的额定电流,选择时一般应略大于电动机的额定电流,取～倍,对于反复短时工作、操作频率高的电动机取上限;如果是过载能力弱的小功率电机,由于其绕组的线径小,过热能力差,应选择其额定电流等于或略小于电动机的额定电流;如果热继电器与电动机的环境温度不一致如两者不在同一室内,热元件的额定电流同样要作调整,调整的情况与上述热继电器额定电流的调整情况基本相同;热继电器的整定电流大小可通过整定电流旋钮来改变;热继电器电流的调整热继电器投入使用前必须对它的热元件的整定电流进行调整调整后的值小于或等于热元件的额定电流,以保证电动机能得到有效的保护;一般情况下,电动机的起动电流为额定电流的6倍左右,且起动时间不超过6s时,整定电流可调整为电动机的额定电流;当电动机起动时间较长,所带负载具有冲击性且不允许停机时,整定电流调整为电动机额定电流的～倍;当电动机的过载能力较弱时电机一般低于额定负载运行,整定电流调整为电动机额定电流的60%～80%;对于反复短时工作的电动机,整定电流的调整必须通过现场试验;方法是先把其整定电流调整到比电动机的额定电流略小,电机运行时如果发现热继电器经常动作,就逐渐调大其整定值,直到满足运行要求为止;。

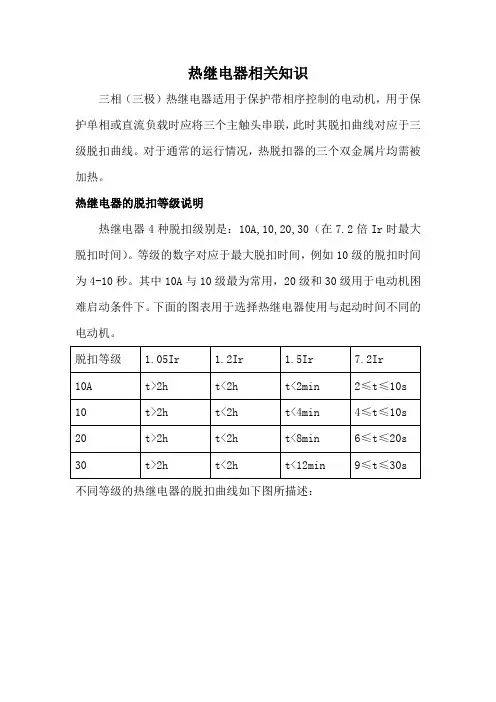

热继电器相关知识三相（三极）热继电器适用于保护带相序控制的电动机，用于保护单相或直流负载时应将三个主触头串联，此时其脱扣曲线对应于三级脱扣曲线。

对于通常的运行情况，热脱扣器的三个双金属片均需被加热。

热继电器的脱扣等级说明热继电器4种脱扣级别是：10A,10,20,30（在7.2倍Ir时最大脱扣时间）。

等级的数字对应于最大脱扣时间，例如10级的脱扣时间为4-10秒。

其中10A与10级最为常用，20级和30级用于电动机困难启动条件下。

下面的图表用于选择热继电器使用与起动时间不同的电动机。

脱扣等级 1.05Ir 1.2Ir 1.5Ir 7.2Ir10A t>2h t<2h t<2min 2≤t≤10s 10 t>2h t<2h t<4min 4≤t≤10s 20 t>2h t<2h t<8min 6≤t≤20s 30 t>2h t<2h t<12min 9≤t≤30s 不同等级的热继电器的脱扣曲线如下图所描述：热继电器面罩标识热继电器面罩上相关的接线端子有：进线接线端子1L1,3L2,5L3;出线接线端子2T1,4T2,6T3;常闭触点端子NC(95—96)；常开触点端子NO(97—98)；某些型号的热继电器还带有连接至接触器线圈A1(2)的端子便于用于接线。

热继电器面罩上的设置操作元件有：电流设定盘----应根据电机的额定工作电流的大小将调节盘转到相应的电流刻度，调节时注意箭头的电流指示；复位按钮（RESET）----当复位按钮指向“H”时为手动复位，若继电器脱扣，要继电器重新工作则必须手动按下复位按钮。

若在手动复位状态下配上软轴式复位线，不打开电器箱门也可实现手动复位。

如要将手动复位模式切换成自动复位模式，只需将复位按钮按下并逆时针旋转从“H”到“A”即可。

H表示HAND手动，A表示AUTO自动；测试按钮（TEST）----当按下测试按钮后，常开触头闭合，常闭触头打开可实现对控制回路的测试（模拟过载脱扣）。
