抽气器的作用
抽气器的作用是将漏入凝气器内的空气和蒸汽中所含的不凝结气体连续不断地抽出，保持凝汽器始终在高度真空状态。
抽气器运行状况的优劣，影响着凝气器内绝对压力的大小，对机组的安全、经济运行起着重要作用。
在各类火电厂中，常用的抽气器主要有射气器和射水抽气器两种。
抽气器的工作原理
如图所示为喷射式抽气器的结构原理示意图，它是由工作喷嘴A、混合室B、扩压管C等组成，工质通过喷嘴A，由压力能转变为速度能，在混合室中形成高于凝气器内的真空，达到把气、汽混合物从凝气器中抽出的目的。
为了把从凝汽器中抽出的气、汽混合物排入大气，在混合室之后没有扩压管C，把工质的速度能再转变为压力能，将混合物排入大气。
抽气器的整个工作过程可分为三个阶段，如图所示的断面以前为工质在喷嘴内的膨胀增速阶段，在1—1与2---2断面之间是工质与混合室内气、汽混合物相混阶段，在2—2与4—4断面之间是超音速流动的压缩阶段，断面3—3为超音速流动转变为亚音速流动的过渡断面，3—3与4—4断面为亚音速流动的扩压段，当工质流至4—4断面以外，其压力上升至略高于大气压力而排入大气。
由《汽轮机原理》知道，汽轮机设备在启动和正常运行过程中，都需要将设备（特别是凝汽器）和汽水管路中的不凝结气体及时抽出，以维持凝汽器的真空，改善传热效果，提高汽轮机设备的热经济性。
因此，由抽气器，动力泵或冷却器，汽水管道，阀门等组成的抽气设备就成了凝汽设备中必不可少的一个重要组成部分。
抽气器的型式很多，按其工作原理可分为容积式（或称机械式）和射流式两大类。
容积式抽气器是利用运动部件在泵壳内的连续回转或往复运动，使泵壳内工作室的容积变化而产生抽气作用，用于电站凝汽设备的有滑阀式真空泵，机械增压泵和液环泵。
这些机械式抽气器，有点结构比较复杂，有的建立真空所需时间太长，有的工作不够可靠，因此，国内目前主要采用的是射流式抽气器。
射流式抽气器按其工作介质又可分为射汽抽气器和射水抽气器两种。
它们均是利用具有一定压力的流体，在喷嘴中膨胀加速，以很高速度将吸入室内的低压气流吸走。
射流式抽气器没有运动部件，制造成本低，运行稳定可靠，占地面积小，能在较短时间内（通常5-6min）建立起所需要的真空，且可回收凝结水。
2 工作过程的具体描述与分析射汽抽气器主要由工作喷嘴、混合室及扩压管三部分组成，其基本结构如图1所示。
在结构上，工作喷嘴采用了缩放喷嘴的结构形式，这种结构可以在其出口获得超音速汽流。
在混合室与扩压管之间还设有一段等截面的喉管，其作用是使工作蒸汽和被抽吸气体充分混合，以减少突然压缩损失和余速动能的损失。
为突出射汽抽气器工作过程中的主要特点，将抽气器内流动的工质当作理想气体处理，并假设工质在抽气器内的流动是一维稳态绝热流动。
射汽抽气器内工质的压力、速度变化曲线如图1所示。
在上述假设的前提下，射汽抽气器的整个工作过程可分为三个阶段，具体描述如下：⑴ p点截面→2点截面为工作蒸汽在工作喷嘴内的膨胀增速阶段。
较高压力的工作蒸汽在工作喷嘴入口处（p点）以低于声速的汽流速度进入射汽抽气器的工作喷嘴。
在工作喷嘴的渐缩段流动时，其压力不断减少，速度不断增加。
汽机抽汽回热系统1、概述：回热抽气系统指与汽轮机回热抽汽有关的管道及设备，在蒸汽热力循环中，通常是从汽轮机数个中间级抽出一部分蒸汽，送到给水加热器中用于锅炉给水的加热(即抽汽回热系统)及各种厂用汽等。
采用回热循环的主要目的是：提高工质在锅炉内吸热过程的平均温度，以提高级组的热经济性。
2、抽汽回热系统作用：抽汽回热系统是原则性热力系统最基本的组成部分，采用蒸汽加热锅炉给水的目的在于减少冷源损失，一定量的蒸汽作了部分功后不再至凝汽器中向空气放热，即避免了蒸汽的热量被空气带走，使蒸汽热量得到充分利用，热好率下降，同时由于利用了在汽轮机作过部分功的蒸汽加热给水，提高了给水温度，减少了锅炉受热面的传热温差，从而减少了给水加热工程中不可逆损失，在锅炉中的吸热量也相应减少。
综合以上原因说明抽汽回热系提高了机组循环热效率。
因此，抽汽回热系的正常投运对提高机组的热经济性具有决定性的影响。
3、影响抽汽回热系统经济型地主要参数：影响给水回热加热经济性的主要参数为回热加热分配、相应的最佳给水温度和回热级数，三者紧密联系，互有影响。
在求解最佳回热分配的计算分析中，以Z级理想回热循环的循环效率最大值求其最佳回热分配，(所谓理想回热循环，即假定为混合式加热器，端差为零，不计新蒸汽，抽汽压损和泵功、忽略散热损失)求得理想回热循环的最佳回热分配通式后，根据忽略一些次要因素，进一步简化，即可获得其它近似的最佳回热分配通式。
如“焓降分配法”，这种分配方法是将每一级加热器的焓升取作等于前一级至本级的蒸汽在汽轮机中的焓降;又如“平均分配法”，这种回热分配方法的原则是每一级加热器的焓升相等;其他还有“等焓降分配法”等。
可见给水回热总加热量在各级中的分配是在一定的给水温度和一定级数的条件下，使循环热效率最高为原则，由此对应的各级抽汽回热参数，即为最有利分配的参数。
4、提高系统循环热效率的措施：将给水加热到多少温度，才能使循环热效率达到最高值?以单级抽汽回热为例，回热时给水温度从汽轮机排汽压力下的饱和温度开始逐渐增加，热效率也逐渐增加，热效率达最大值时的给水温度称为最佳给水温度，再提高给水加热温度时，热效率反会减小，热经济性就降低。
发电厂汽轮机真空抽气系统结构及其原理发电厂汽轮机真空抽气系统结构及其原理1·系统概述1·1 系统目的1·2 系统结构1·3 系统工作原理2·真空抽气系统组成2·1 主汽轮机高真空侧抽气器2·2 附加汽轮机低真空侧抽气器2·3 水封器2·4 液环真空泵2·5 真空泵辅助设备3·主汽轮机高真空侧抽气器3·1 结构与工作原理3·2 控制系统3·3 主要参数4·附加汽轮机低真空侧抽气器4·1 结构与工作原理4·2 控制系统4·3 主要参数5·水封器5·1 结构与工作原理5·2 控制系统5·3 主要参数6·液环真空泵6·1 结构与工作原理6·2 控制系统6·3 主要参数7·真空泵辅助设备7·1 冷却系统7·2 清洗系统7·3 润滑系统8·附件本文档涉及附件详见附件清单。
9·法律名词及注释9·1 根据《电力行业安全生产条例》：电力设施的安全生产是指电力工作单位和从事电力生产经营活动的其他单位、个人，以电力生产活动为主要内容，遵守法律、法规、规章、标准和工作制度，采取必要的技术、管理、技术措施，保障电力设施的安全运行、保护工作人员的生命财产安全，预防、减少和消除电力设施事故、灾难性事故。
9·2 根据《电力设备保护管理办法》：电力设备保护作为电力企业重要的安全保障措施，是通过规范、系统地运用各种技术手段，对电力设备及其运行参数进行监测、控制和调整，预防或减轻设备的事故故障，提高设备的可靠性和安全性，延长设备的使用寿命，保护设备和人员安全的综合管理措施。
9·3 根据《电力系统自动化装置安全运行管理规定》：电力系统自动化装置安全运行管理是指在电力系统自动化装置的建设、运行中，采取一系列管理措施，确保自动化装置的可靠运行和使用安全。

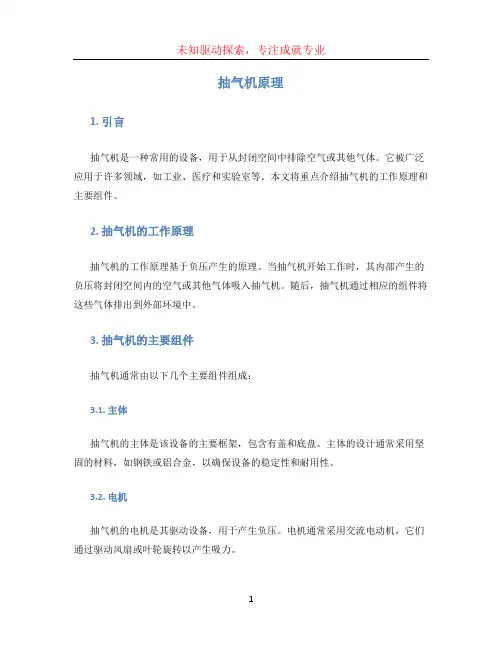

抽气机原理1. 引言抽气机是一种常用的设备，用于从封闭空间中排除空气或其他气体。
它被广泛应用于许多领域，如工业、医疗和实验室等。
本文将重点介绍抽气机的工作原理和主要组件。
2. 抽气机的工作原理抽气机的工作原理基于负压产生的原理。
当抽气机开始工作时，其内部产生的负压将封闭空间内的空气或其他气体吸入抽气机。
随后，抽气机通过相应的组件将这些气体排出到外部环境中。
3. 抽气机的主要组件抽气机通常由以下几个主要组件组成：3.1. 主体抽气机的主体是该设备的主要框架，包含有盖和底盘。
主体的设计通常采用坚固的材料，如钢铁或铝合金，以确保设备的稳定性和耐用性。
3.2. 电机抽气机的电机是其驱动设备，用于产生负压。
电机通常采用交流电动机，它们通过驱动风扇或叶轮旋转以产生吸力。
3.3. 过滤系统抽气机的过滤系统用于过滤被吸入的气体中的杂质和颗粒物。
这些过滤系统可以采用不同的技术，如机械过滤、活性炭吸附和高效过滤等。
3.4. 排气口抽气机的排气口用于将抽取的气体排放到外部环境中。
排气口通常配有阀门或其他控制装置，以便根据需要调整气体排放量。
4. 抽气机的工作流程抽气机的工作流程通常如下：4.1. 启动电机当启动抽气机时，电机开始旋转，驱动风扇或叶轮产生负压。
4.2. 吸入气体由于负压的作用，抽气机会吸入封闭空间中的气体。
这些气体通过过滤系统，去除其中的颗粒物和杂质。
4.3. 排放气体经过过滤处理后的气体通过排气口排放到外部环境中。
根据需要，可以通过控制装置调整排气口的开度以及气体的排放量。
5. 抽气机的应用领域抽气机广泛应用于各个领域，包括但不限于以下几个方面：•工业应用：用于车间或生产设备的气体排放和通风。
•医疗应用：用于医院、手术室和实验室的气体排除和除味。
•实验室应用：用于实验室的气体处理和排除。
6. 总结抽气机是一种重要的设备，通过产生负压将封闭空间中的气体排除。
它的工作原理基于电机驱动风扇或叶轮产生负压，通过过滤系统处理气体，并最终通过排气口排放到外部环境中。
