船舶配电装置和配电系统综述

船舶电气设备与系统引言船舶电气设备与系统是指在船舶上安装和使用的一系列电气设备和配套的电气系统。

船舶作为一种特殊的载运工具，需要依靠电气设备来实现各种功能，比如能源供应、通信系统、导航系统等。

本文将介绍船舶电气设备与系统的基本组成、常见设备和系统，并探讨其在船舶运行中的重要性。

船舶电气设备与系统的基本组成船舶电气设备与系统主要包括发电设备、配电设备和用电设备三个部分。

1.发电设备：船舶上的发电设备主要用于为整个船舶提供所需的电能。

一般来说，船舶发电设备包括柴油发电机、柴油机发电机组和液化气发电机。

发电设备的选择要考虑船舶的功率需求和使用环境等因素。

2.配电设备：配电设备主要负责将发电设备产生的电能分配给船舶上的各个用电设备。

常见的配电设备有配电盘、电气柜和开关设备等。

配电设备需要具备安全可靠的特性，确保正常供电的同时能够及时切断电源以防止事故发生。

3.用电设备：用电设备包括船舶上的各种电器设备和系统。

例如，航行灯、通信设备、导航系统、卫生间设备等。

这些用电设备需要接入到配电设备中，通过电能供应实现其功能。

船舶电气设备与系统的常见设备和系统1.主发电机：主发电机是船舶的主要发电设备，通常由柴油机驱动发电机旋转，产生电能供给整个船舶使用。

主发电机的种类有很多，包括速度调节型发电机、变频电机和恒速电机等。

2.电池系统：电池系统是船舶电气系统的重要组成部分，主要用于储存电能以备不时之需。

船舶上的电池系统一般由大型蓄电池组成，通过充电装置对电池进行充电。

3.航行灯：航行灯是船舶上的重要导航标志，用于指示船舶的运行状态和方向。

航行灯的种类有航行信号灯、危险灯和国际辅助导航灯等，其亮度和颜色有一定规定。

4.导航系统：船舶导航系统是船舶安全航行的关键设备，包括全球卫星导航系统（GPS）、捷锐导航系统和无线电导航设备等。

这些导航系统能够为船舶提供准确的位置信息和航行指引。

船舶电气设备与系统的重要性船舶电气设备与系统在船舶运行中起着至关重要的作用。

船舶电气设备及系统简介船舶是一种特殊的运输工具，其电气设备及系统的设计和运行要求相对于其他领域有一定的特殊性。

船舶电气设备及系统包括船舶的发电机、配电系统、电动机、电路保护装置以及相关的控制系统等。

本文将对船舶电气设备及系统的基本原理、常见故障及维护进行介绍。

船舶电气设备发电机船舶发电机是船舶电气系统的重要组成部分，其主要任务是为船舶提供电力供应。

船舶发电机通常采用柴油机或涡轮增压器作为动力源，通过旋转磁场与定子绕组之间的相互作用产生电能。

发电机常见的类型包括交流发电机和直流发电机，其中交流发电机更为常见。

配电系统船舶配电系统用于将发电机产生的电力分配到各个电气设备上。

船舶配电系统通常包括主配电室、辅助配电室和船舶各个区域的配电盘。

主配电室负责将发电机产生的电力通过主电缆输送到辅助配电室，再经辅助配电室分配到各个区域的配电盘。

配电盘则用于将电力分配到具体的设备上。

电动机船舶电动机广泛应用于推进装置、泵类设备以及各种船用机械设备中。

根据船舶的不同需求，电动机的类型也有所不同，包括直流电动机和交流电动机。

电动机在船舶运行过程中起到了至关重要的作用。

船舶电气系统电路保护装置船舶电气系统中的电路保护装置用于保护电气设备免受过流、过载和短路等故障的影响。

常见的电路保护装置包括熔断器、断路器和隔离开关等。

这些装置可以在电路发生故障时自动切断电流，防止设备的损坏或引发火灾等安全事故。

控制系统船舶电气系统的控制系统用于对各种设备进行监控和控制。

控制系统可采用自动控制或手动控制方式。

自动控制系统通常基于船舶的工作条件和设备状态，通过传感器和执行器进行控制，以实现船舶的安全运行。

手动控制系统则需要操作人员根据船舶运行条件进行相应的操作。

常见故障及维护船舶电气设备故障船舶电气设备故障可能包括电气接触不良、电气设备过热、电气设备损坏等。

在航行中，船舶电气设备故障可能对船舶的安全性和船员的生命财产安全造成严重影响。

因此，定期的维护和检修非常重要。

船舶电力系统及配电装置船舶电力系统基本知识。

船舶电力系统主要由电源，配电装置，电网与负载四部分组成。

船舶电力系统的特点及对其基本要求：单机容量为400~800kW，应能承受较大的过载能力。

船舶电网输电线路短。

发电机端电压，电网电压，负荷电压大多在同一个电压等级，输配电装置系统比较简单。

一般设内部过载及外部短路保护。

船舶电气设备工作环境恶虐。

受潮引起绝缘下降，机械冲击导致部件松动。

船舶电力系统的基本参数：电流种类，额定电压，额定频率等级。

1）电制的选择。

现代绝大多数采用交流电制，船舶造价和维修费用明显降低。

2）额定电压的选择。

目前主电站动力电网额定电压不是采用380V就是采用440V的标准，照明电网额定电压不是采用220V 就是采用110V的标准，临时应急照明电网与弱电电网一般采用24V的标准。

3）额定频率的选择。

50Hz 和60Hz两种标准。

频率提高可提高自动化系统动作的快速性，但导致交流阻抗增大，损耗增大，机械噪声也较大。

船舶电网。

1）船舶电网的电制。

三相三线绝缘系统应用最为普遍，安全可靠。

三相四线，因为不是绝缘系统，碰到一根电网线就会触电，单相接地故障即会短路，船舶较少使用。

利用船体作中性线回路的三相三线系统，应船体流过较大电流，易发生触电事故。

2）船舶电网的供电网络。

指发电机与配电板之间的电气连接网络。

3）船舶电网的配电网络。

船舶配电网络可分为：动力电网（600W）以上，这些设备由主配电板直接供电，也可由分配电板供电。

照明电网，经照明变压器降压后配电。

应急电网，特别重要设施，如舵机，消防泵，重要区域照明。

临时应急照明电网，蓄电池供电的网络。

应急照明，主机操纵台，主配电板前后，锅炉仪表，应急出口，艇甲板等处的最低照明。

弱电船舶电网一次配电网络结线方式。

馈线式结线：每一根电缆都是由主配电板直接引出，各自独立且只向一个用电设备或一个分配电板供电。

便于集中控制。

干线式：主配电板引出几根干线电缆，所有用电设备是由串接在干线上的分线盒供电。

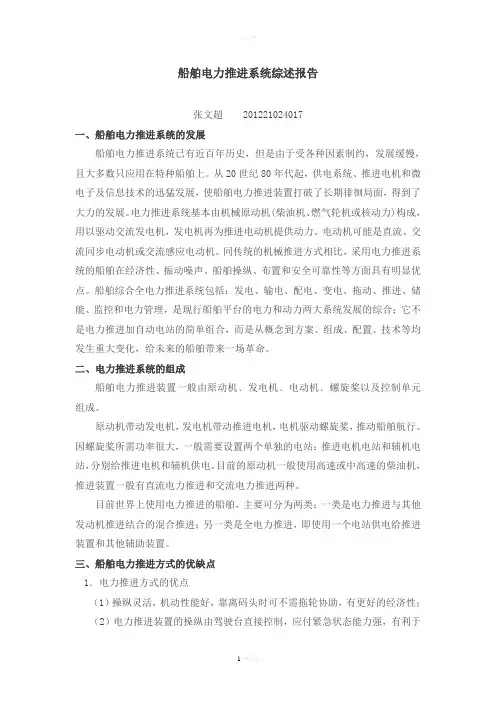

船舶电力推进系统综述报告张文超 201221024017一、船舶电力推进系统的发展船舶电力推进系统已有近百年历史，但是由于受各种因素制约，发展缓慢，且大多数只应用在特种船舶上。

从20世纪80年代起，供电系统、推进电机和微电子及信息技术的迅猛发展，使船舶电力推进装置打破了长期徘徊局面，得到了大力的发展。

电力推进系统基本由机械原动机(柴油机、燃气轮机或核动力)构成，用以驱动交流发电机，发电机再为推进电动机提供动力。

电动机可能是直流、交流同步电动机或交流感应电动机。

同传统的机械推进方式相比，采用电力推进系统的船舶在经济性、振动噪声、船舶操纵、布置和安全可靠性等方面具有明显优点。

船舶综合全电力推进系统包括：发电、输电、配电、变电、拖动、推进、储能、监控和电力管理，是现行船舶平台的电力和动力两大系统发展的综合；它不是电力推进加自动电站的简单组合，而是从概念到方案、组成、配置、技术等均发生重大变化，给未来的船舶带来一场革命。

二、电力推进系统的组成船舶电力推进装置一般由原动机﹑发电机﹑电动机﹑螺旋桨以及控制单元组成。

原动机带动发电机，发电机带动推进电机，电机驱动螺旋桨，推动船舶航行。

因螺旋桨所需功率很大，一般需要设置两个单独的电站：推进电机电站和辅机电站，分别给推进电机和辅机供电。

目前的原动机一般使用高速或中高速的柴油机，推进装置一般有直流电力推进和交流电力推进两种。

目前世界上使用电力推进的船舶，主要可分为两类：一类是电力推进与其他发动机推进结合的混合推进；另一类是全电力推进，即使用一个电站供电给推进装置和其他辅助装置。

三、船舶电力推进方式的优缺点1．电力推进方式的优点（1）操纵灵活，机动性能好，靠离码头时可不需拖轮协助，有更好的经济性；（2）电力推进装置的操纵由驾驶台直接控制，应付紧急状态能力强，有利于提高安全。

（3）有很好的低速特性，恒功率特性，恒电流特性和陡转特性；（4）因省去了主机与螺旋桨之间的轴系以及舵，节省了大量的空间，可以增加船舶有效空间和有效载荷；（5）可采用中高速的非反转原动机，主机的选择有很大的灵活性；（6）原动机和螺旋桨系柔性连接，使得螺旋桨的转速不受原动机转速的限制，彼此都可以工作在最佳状态；（7）噪声小，震动小，废气NOx排放减少；（8）若采用吊舱式电力推进系统，省去了长轴系，操舵装置和舵，可不设舵机房，也省去了bow throuster，减轻了设备的重量，增加了有效载荷。

综述船舶综合电力系统的组成、优点和应用。

示例文章篇一：《船舶综合电力系统：组成、优点与应用》嗨，大家好！今天咱们来聊聊船舶综合电力系统。

这可是个超级酷的东西呢！先说说船舶综合电力系统的组成吧。

它就像一个超级复杂又超级有序的大团队。

里面有发电设备，这就像是整个团队的能量源泉，就好比我们身体里的心脏一样，要是没有它，整个系统就没动力啦。

发电设备可不止一种哦，有柴油发电机，还有燃气轮机发电机呢。

这些发电机就负责生产电能，源源不断地给船舶提供动力。

然后呢，还有配电设备。

配电设备就像是一个超级管家，它要把发电设备产生的电能合理地分配到船舶的各个地方去。

这就好比我们家里的电线布局，要把电送到每个房间，每个电器那里。

配电设备得保证每个地方都能得到合适的电量，不能多也不能少，多了可能会把东西烧坏，少了又不够用。

再就是电力推进设备啦。

这个可太重要了！它就像是船舶的腿，带着船舶在海里航行。

电力推进设备能让船舶走得又稳又快。

而且它和传统的推进设备不一样，更加灵活，就像我们人走路和机器人走路的区别，机器人可以更精准地控制每一步。

接下来讲讲船舶综合电力系统的优点。

哇，那优点可多着呢！首先，它的能源利用率超高。

就好比我们吃饭，以前只能吃半碗饭干半碗活，现在能吃半碗饭干一碗活啦。

它能把发电设备产生的电能最大程度地利用起来，不会像以前那样浪费很多能量。

这对船舶来说，可就能节省好多燃料呢，省钱又环保。

还有哦，它的灵活性很强。

船舶在不同的工况下，比如是在全速航行呢，还是在慢慢停靠码头的时候，对电力的需求是不一样的。

船舶综合电力系统就能根据这些不同的需求，快速地调整电力的分配。

这就像我们穿衣服，天气热了就少穿点，天气冷了就多穿点，很灵活的。

船舶综合电力系统还很安静。

你想啊，在海上航行的时候，如果船舶老是发出很大的噪音，那多讨厌呀。

这个系统就像是一个安静的小猫咪，悄悄地就把事情给办了。

这对于一些特殊任务的船舶，比如科考船来说，就特别重要啦。

船舶配电装置的组成船舶配电装置是船舶电力系统中的重要组成部分，主要用于将船舶上的电能按照一定的方式分配和转换，以满足不同电气设备的工作需求。

船舶配电装置的组成主要包括电源系统、配电系统、控制系统和保护系统。

1. 电源系统：电源系统是船舶配电装置的基础，主要由发电机组成。

船舶上常用的发电机有主发电机和辅助发电机。

主发电机通常由主机的主轴驱动，为整个船舶提供主要的电力供应。

辅助发电机则用于为船舶的辅助设备和特殊设备提供电力支持。

2. 配电系统：配电系统是将发电机产生的电能进行分配和转换的部分。

配电系统主要由配电盘、开关柜、电缆和接线装置组成。

配电盘是船舶配电装置的核心设备，用于对电能进行分配和控制。

开关柜用于对电路进行控制和保护。

电缆和接线装置则用于将电能从发电机传输到各个电气设备。

3. 控制系统：控制系统用于对船舶配电装置进行监控和控制。

控制系统主要包括控制盘、控制装置和控制电路。

控制盘是指配电装置的操作界面，通过控制盘可以对配电装置进行各种操作和设置。

控制装置则是用于控制电路的开关和保护装置。

控制电路用于传输控制信号和监测电路状态。

4. 保护系统：保护系统用于对船舶配电装置进行保护，防止电路过载、短路等故障的发生。

保护系统主要包括保护盘、保护装置和保护电路。

保护盘是指配电装置的保护界面，通过保护盘可以对配电装置进行各种保护设置。

保护装置则是用于监测电路状态和进行故障保护的设备。

保护电路用于传输保护信号和控制故障处理。

总结起来，船舶配电装置的组成主要包括电源系统、配电系统、控制系统和保护系统。

电源系统提供电能供应，配电系统将电能分配和转换，控制系统对配电装置进行监控和控制，保护系统对配电装置进行保护。

这些组成部分相互配合，确保船舶上各个电气设备的正常工作，为船舶的安全运行提供可靠的电力支持。

船舶电站第一节舰船电力系统一、船舶电力系统的组成由发电、变配电、输电和用电四部分设备构成的统一整体称为电力系统.船舶电力系统也可分为船舶电站、船舶电网和用电设备。

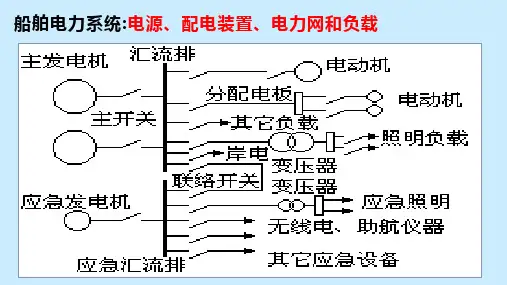

船舶电力系统的示意图如图1-1所示。

船舶电站由原动机、发电机和主配电装置组成。

船舶电网是全船电缆电线和配电装置以一定方式连接起来的组合体，是联系电能的生产者(各种电源)和电能的消费者(各种用电设备)的中间环节，担负分配和输送电能的任务。

船舶电网按其所联系的负载性质分为动力电网、照明电网、应急电网、弱电电网等。

配电装置是用来接收和分配电能，并对电力系统进行保护、监视、测量、指示、调整、变换和控制等工作的设备。

配电装置可以分为属于船舶电站的主配电板(Main Switch Board,简写为MSB )，船舶电网中间的分配电板(Section Switch Board，简写为SSB)；属于应急电力系统的应急配电板(Emergency Switch Board,简写为ESB)，蓄电池充放电板(Charging and Discharging Panel，简写为CDP )。

分配电板又可分为动力配电板和照明配电板。

船舶用电设备即负载，分为四类：(1)船舶各种机械的电力拖动，包括甲板机械(舵机、锚机、绞缆机、起货机等)、舱室机械(各类油泵、水泵、空压机、通风机、空调设备等)、电力推进和工作船舶用的生产机械.(2)船舶照明设备，包括工作场所、生活舱室的各种照明灯具和航行、信号灯具等。

(3)船舶通讯和导航设备(4)舰船上生活所需的其它用电设备，如电热器、冰箱、电视机等。

总之，船舶电站是船舶电力系统的核心，它在船舶整体设计中占有很重要的位置，特别是在现代自动化船舶上万显得尤为突出。

二、船舶电力系统特点和陆上电力系统一样，船舶电力系统由发电设备、变配电装置、输电网络、用电设备等，按一定的联接方式组成。

但由于负荷特点和具体工作条件不同，船舶电力系统和路上电力系统相身比，有明显的不同特点。

船舶电力系统概述引言船舶电力系统是指船舶内的电力供应和分配系统，它在船舶运行过程中起到至关重要的作用。

船舶电力系统主要由发电机、变压器、电池组、配电系统等组成，它们协同工作，为船舶提供稳定可靠的电力供应。

本文将对船舶电力系统的结构和功能进行概述，并探讨其在船舶运行中的重要性。

结构概述船舶电力系统的主要组成部分包括发电机、变压器、电池组和配电系统。

这些组件分别承担着不同的功能，共同构成了一个完整的电力系统。

下面对这些部分进行简要介绍：1. 发电机发电机是船舶电力系统的核心设备，主要负责产生电能。

船舶上常见的发电机包括柴油发电机、气体涡轮发电机等。

船舶发电机的功率通常根据船舶的用电需求进行选择，同时需要考虑到船舶的尺寸、航行速度等因素，以确保系统正常运行。

变压器是船舶电力系统中起到调整电压的作用。

船舶上常用的变压器包括升压变压器和降压变压器。

升压变压器用于将低压电能转换为高压电能，以满足船舶高压设备的供电需求。

降压变压器则将高压电能转换为低压电能，为低压设备提供电能。

3. 电池组电池组在船舶电力系统中常作为备用电源使用。

在发电机故障或需要额外电能供应的情况下，电池组能够提供短期的稳定电能。

电池组一般由多个电池单元组成，电池单元通过串联或并联的方式构成电池组。

4. 配电系统配电系统用于将发电机产生的电能分配到船舶上的各个设备和系统。

配电系统通常由配电盘、开关设备、保护设备等组成。

通过合理的配电系统设计，船舶上的电能可以被有效、均衡地分配给各个用电设备，确保系统的稳定运行。

功能概述船舶电力系统的功能主要包括供电、调节和保护三个方面。

船舶电力系统通过发电机和电池组为船舶上的各类设备提供稳定可靠的电能供应。

电能供应需要根据船舶上的设备需求进行合理规划，以满足设备的正常运行。

同时，供电系统还需要考虑到发电机功率的控制，避免过载或欠载情况的发生。

2. 调节功能船舶电力系统通过变压器等设备对电压进行调节，以适应船舶上不同设备对电压的需求。
