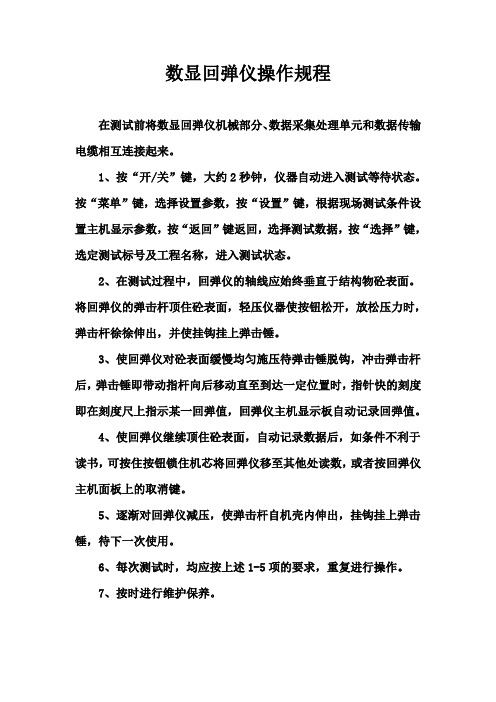

数显回弹仪操作规程
在测试前将数显回弹仪机械部分、数据采集处理单元和数据传输电缆相互连接起来。
1、按“开/关”键，大约2秒钟，仪器自动进入测试等待状态。
按“菜单”键，选择设置参数，按“设置”键，根据现场测试条件设置主机显示参数，按“返回”键返回，选择测试数据，按“选择”键，选定测试标号及工程名称，进入测试状态。
2、在测试过程中，回弹仪的轴线应始终垂直于结构物砼表面。
将回弹仪的弹击杆顶住砼表面，轻压仪器使按钮松开，放松压力时，弹击杆徐徐伸出，并使挂钩挂上弹击锤。
3、使回弹仪对砼表面缓慢均匀施压待弹击锤脱钩，冲击弹击杆后，弹击锤即带动指杆向后移动直至到达一定位置时，指针快的刻度即在刻度尺上指示某一回弹值，回弹仪主机显示板自动记录回弹值。
4、使回弹仪继续顶住砼表面，自动记录数据后，如条件不利于读书，可按住按钮锁住机芯将回弹仪移至其他处读数，或者按回弹仪主机面板上的取消键。
5、逐渐对回弹仪减压，使弹击杆自机壳内伸出，挂钩挂上弹击锤，待下一次使用。
6、每次测试时，均应按上述1-5项的要求，重复进行操作。
7、按时进行维护保养。
8、。

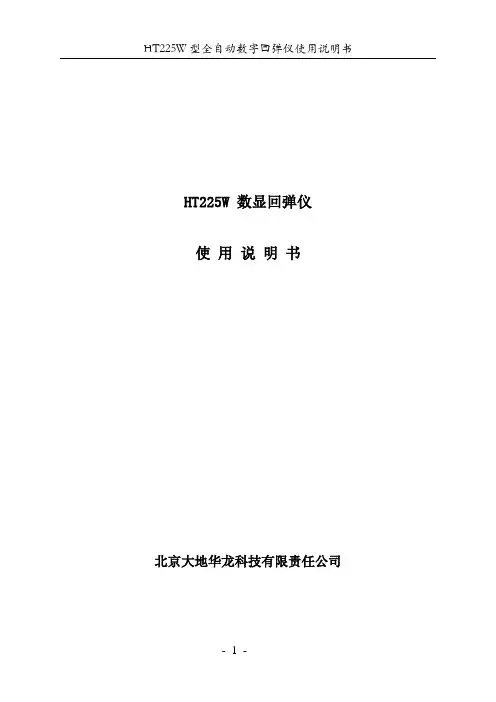

HT225W 数显回弹仪使用说明书北京大地华龙科技有限责任公司目录§1.HT225W仪器功能及操作说明²²²²²²²²²²²²²²²1§1.1依据标准²²²²²²²²²²²²²²²²²²²²²²²²²1§1.2.仪器系统构成和面板说明²²²²²²²²²²²²²²²²²²1 §1.3.功能和特点²²²²²²²²²²²²²²²²²²²²²²²²3§1.４.仪器使用²²²²²²²²²²²²²²²²²²²²²²²²3§1.5.操作说明²²²²²²²²²²²²²²²²²²²²²²²²²²5§2.HT225W仪器主要技术指标²²²²²²²²²²²²²²²²²²²10§3.HT225W仪器的校验及保养²²²²²²²²²²²²²²10§3.1.一般性率定²²²²²²².²²²²²²²²²²²²²²²²10§3.2.标准状态校验²²²²²²²²²²²²²²²²²²²²²²11§3.3.维护与保养²²²²²²²²²²²²²²²²²²²²11§4.回弹法资料处理软件²²²²²²²²²²²²²²²²²²15§4.1.软件功能²²²²²²²²²²²²²²²²²²²²²15§4.2.软件安装²²²²²²²²²²²²²²²²²²²²²16§4.3.程序介绍²²²²²²²²²²²²²²²²²²²²²16§4.4.操作过程²²²²²²²²²²²²²²²²²²²²²16§1.HT225W仪器功能及操作说明§1.1依据标准HT225W型全自动数字回弹仪依据JGJ/T23-2001《回弹法检测混凝土抗压强度技术规程》和企业标准Q/LKDG01—2001制造。
回弹仪使用说明一、回弹仪操作规程正确操作回弹仪，可提高测试准确度。
在操作回弹仪全过程中，都应注意保持持仪器姿势的正确：一手握住回弹仪中前部位，另一手握压仪器尾部的尾盖。
操作基本要领是：用力推压均匀缓慢，扶正垂直对准测面，不晃动。
回弹仪操作程序如下：1．回零操作将回弹仪弹击杆顶住砼测试面，轻压尾盖，定位钩销脱开导向法兰；慢慢抬起仪器，在压缩弹簧作用下，弹击杆伸出，挂钩与弹击锤挂上，同时导向法兰将指针滑块带到零位，即指针滑块上红刻线与刻度尺零线重合。
2．回弹仪获得能量操作将已伸出的弹击杆对准砼测试面上测点，均匀缓慢推压回弹仪，弹击杆被压入回弹仪，弹击拉簧拉伸；当仪器推压到一定位置时，导向法兰上的挂钩背部与尾部调整螺栓头端面接触并开始转动，到挂钩脱开弹击锤的瞬间，弹击拉簧伸长度达到规定的标准长度75mm，此时仪器得到了标称功能2.207N.m，弹击锤处于一触即发的状态。
这一操作过程应始终保持回弹仪轴心垂直于测试面，切忌推压用力过猛，速度过快。
3．弹击操作紧接上述操作并继续推压回弹仪，直至弹击锤与挂钩脱开，在弹击拉簧拉力作用下，弹击锤沿中心导杆向弹击杆飞速冲击，动能在锤杆碰撞瞬间将进行分解：一部分能量使砼产生塑性变形而被吸收，另一部分使砼产生弹性变形而弹给弹击锤使其回跳。
4．读取回弹值操作当弹击锤与弹击杆碰撞后第一次碰撞回跳时将指针滑块带到一定位置(通过弹簧片)，此后应继续压住回弹仪，并从指针滑块刻线所对应的读尺刻线读取回弹值Ri；若不便读数，可按动按钮锁住机芯，保留指针滑块的位置，然后将回弹仪拿到便于读数处读取回弹值。
以上是一次弹击测试操作过程，并获得一个测点的回弹值Ri。
重复上述操作过程便可得到所需要的测点回弹值。
二、测试方法采用回弹仪检测结构或构件砼抗压强度是以测区为基本单元来进行的，即在结构或构件上划分若干个测区，每个测区分布16个测点，测完一个测区再测另一个测区，在结构或构件上有序地进行回弹检测。
HT225W型全自动数字回弹仪功能及操作§1.1依据标准HT225W型全自动数字回弹仪依据GB9138-88《回弹仪》和企业标准Q/LKDG01—2001制造。
用于工程结构中普通混凝土抗压强度的非破损检测。
§1.2.仪器系统构成和面板说明：●仪器构成：如1-1由回弹仪机械部分、数据采集处理单元和数据传输电缆组成。
图1-1 仪器构成●面板说明：见图1-2。
①显示屏：显示测试结果，测试条件，选项等内容；②开/关：打开或关闭仪器；图1-2 仪器面板③测试：进入测试状态；④：光标上移或数字增加；⑤选项：进入主菜单，选择测试条件；⑥：光标右移；⑦：光标左移；⑧：光标下移或数字减小；⑨取消：取消当前次的测试结果；⑩确定：确认选择项目或测试结果确认；○11针插座：连接回弹仪；○12孔插座：连接计算机，测试数据传入计算机。
§1.3.功能和特点HT225W型全自动数字回弹仪用于建筑结构中硬化混凝土抗压强度的非破损检测评定。
现场检测、回弹值计算、各种修正和强度的换算，完全依据《回弹法检测混凝土抗压强度技术规程》JGJ/T23-2001中的规定进行。
较之国内外常用回弹仪，HT225W型有如下特点：汉字化：全汉字操作菜单，显示和操作以汉字方式给出。
便于推广普及。
数字化：回弹值以数字形式显示在屏幕上，用12位的A/D转化回弹值，较之指针式读数提高了精度。
自动化：测试方向、浇注面自动修正，回弹值存储，换算强度值，省去了现场人工记录，提高了检测效率和时效性。
§1.４.测试条件设置§1.4.1.连接：如图3-1所示，用专用传输线连接机械回弹仪和数据采集处理单元。
§1.4.2.开机及测试条件默认：按“开/关”键，显示“数显回弹仪”“大地工程检测技术开发公司”2秒钟，仪器自动进入测试等待状态。
见图1-3。
图1-3 开机后仪器默认测试状态测量区号：020第次回弹值：R|||———————————→侧面通用16如图1-3所示，开机后仪器默认测试条件为：测区号：接上次测区编号加1，而后每测完1个测区增加1。

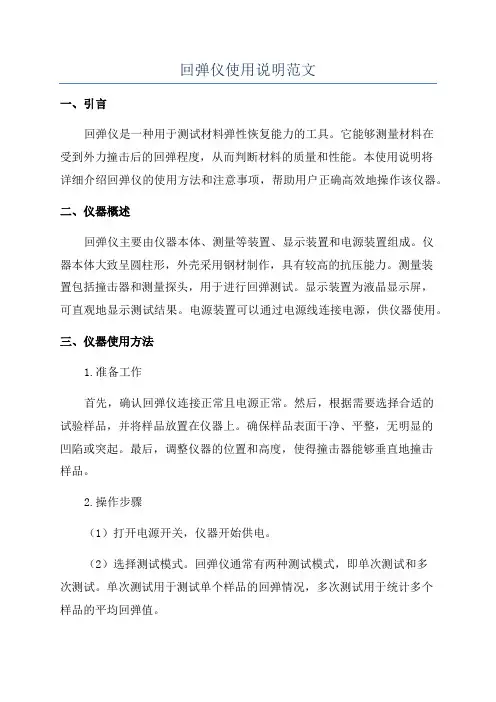

回弹仪使用说明范文一、引言回弹仪是一种用于测试材料弹性恢复能力的工具。
它能够测量材料在受到外力撞击后的回弹程度，从而判断材料的质量和性能。
本使用说明将详细介绍回弹仪的使用方法和注意事项，帮助用户正确高效地操作该仪器。
二、仪器概述回弹仪主要由仪器本体、测量等装置、显示装置和电源装置组成。
仪器本体大致呈圆柱形，外壳采用钢材制作，具有较高的抗压能力。
测量装置包括撞击器和测量探头，用于进行回弹测试。
显示装置为液晶显示屏，可直观地显示测试结果。
电源装置可以通过电源线连接电源，供仪器使用。
三、仪器使用方法1.准备工作首先，确认回弹仪连接正常且电源正常。
然后，根据需要选择合适的试验样品，并将样品放置在仪器上。
确保样品表面干净、平整，无明显的凹陷或突起。
最后，调整仪器的位置和高度，使得撞击器能够垂直地撞击样品。
2.操作步骤（1）打开电源开关，仪器开始供电。
（2）选择测试模式。
回弹仪通常有两种测试模式，即单次测试和多次测试。
单次测试用于测试单个样品的回弹情况，多次测试用于统计多个样品的平均回弹值。
（3）调整撞击力。
在选择测试模式后，根据样品的性质和要求，调整撞击力大小。
较硬的材料需要较大的撞击力，而较软的材料需要较小的撞击力。
通常通过旋钮或按钮来调整撞击力大小。
（4）进行测试。
将撞击器对准样品，并按下测试按钮。
撞击器会以一定的速度撞击样品，并弹回一定距离。
仪器会自动测量回弹距离，并在液晶显示屏上显示测试结果。
（5）记录结果。
测试结束后，记录测试结果并保存。
在多次测试模式下，可以进行多次测试，并计算其平均回弹值。
（6）关闭电源开关。
在使用结束后，关闭电源开关，断开电源连接。
四、注意事项1.使用前应仔细阅读使用说明，了解仪器功能和操作步骤。
2.操作时应穿戴适当的防护设备，避免撞击事故。
3.对于不同性质和要求的样品，需要调整撞击力大小，避免过度或不足。
4.在测试时，应确保样品表面干净平整，避免凹陷和突起影响测试结果。
5.在使用过程中，严禁用手触摸撞击器，以免造成伤害。
回弹仪使用说明介绍回弹仪是一种常用的建筑测量工具，用于评估混凝土表面的硬度。
它通过测量回弹的反弹高度，来推测混凝土的抗压强度。
本文将详细介绍回弹仪的使用方法以及注意事项。
确认设备完好在使用回弹仪之前，首先需要进行设备检查，确保仪器完好并且正常工作。
以下是一些常规的设备检查事项： 1. 检查回弹仪表面是否有明显的损坏或磨损。
2. 检查回弹仪弹簧是否有松动或断裂。
3. 检查仪器是否需要校准。
4. 检查回弹仪是否有足够的电池电量。
准备工作在使用回弹仪之前，还需要进行一些准备工作： 1. 清理被测混凝土表面，确保表面无明显污染和水泥浆。
2. 对于垂直表面测量，需安装或搭设支撑架，确保测量准确稳定。
3. 在仪器的背面选择合适的刻度系数和刻度尺。
测量方法下面是一种常用的回弹仪测量方法： 1. 将回弹仪的测量头紧贴被测混凝土表面，并按下测量按钮。
2. 记录回弹仪显示器上显示的回弹高度值。
3. 对同一位置进行3次测量，并计算平均值。
4. 根据回弹高度值和设备的刻度系数，查找测量结果对应的抗压强度。
注意事项在使用回弹仪时，需要注意以下事项，以确保测量的准确性和安全性： 1. 测量时应避免强风、雨天等恶劣环境，确保测量结果的可靠性。
2. 测量时应避免手部过度用力或晃动仪器，以免影响测量结果。
3. 测量时应避免在混凝土表面有明显缺陷、脱落或裂缝的地方进行测量。
4. 在垂直表面测量时，使用支撑架固定回弹仪，以确保测量的稳定性。
5. 在使用回弹仪之前，应通读仪器的使用说明书，了解其特点、性能和适用范围。
结论回弹仪是一种方便实用的建筑测量工具，通过测量回弹的反弹高度，可推测混凝土的抗压强度。
在使用回弹仪时，需要进行设备检查、准备工作，并根据正确的测量方法进行操作。
同时，需要注意事项以确保测量结果的准确性和安全性。
回弹仪使用说明范文回弹仪是一种用来测量岩石或混凝土弹性模量的仪器，通过测量材料在受到冲击负载时的回弹高度来确定其弹性模量。
本文将介绍回弹仪的使用方法，包括前期准备工作、操作步骤和注意事项。
一、前期准备工作1. 检查回弹仪的电源和仪器的连接线是否正常。
2. 将回弹仪放置在平坦、稳固的工作面上，确保仪器的稳定性。
3. 检查回弹仪的活塞是否正常运动，并将其归零。
4. 根据需要选择合适的针尖，并确保其清洁。
二、操作步骤1. 进行标定回弹仪在使用前需要进行标定，以确保测量结果的准确性。
具体步骤如下：a) 将回弹仪置于标定台上，使其稳定。
b) 将标准模块放置在标定台上。
c) 按下开始键，仪器会自动进行标定，并在显示屏上显示标识信息。
d) 标定完成后，记录标定系数，用于后续测量。
2. 进行测量a) 将回弹仪垂直放置在待测材料的表面，将其与待测材料紧密接触。
b) 用力按下回弹仪的扳机，使其从高处自由下落并撞击待测材料表面。
c) 观察回弹仪从撞击后的反弹高度，记录数值，并确保记录的准确性。
d) 根据回弹高度和标定系数，计算出待测材料的弹性模量。
3. 重复测量为了提高测量结果的准确性，建议进行多次重复测量，取平均值作为最终结果。
每组测量结束后，应将回弹仪的活塞归零，并清洁针尖。
三、注意事项1. 确保回弹仪放置稳定，并与待测材料紧密接触，以避免因摇晃或松动而影响测量结果的准确性。
2. 在进行测量前，应确认待测材料的表面是平坦且干净的，以免影响回弹高度的测量结果。
3. 在进行测量时，应用均匀的力按下回弹仪的扳机，避免因施力不均而导致的测量误差。
4. 在进行多次重复测量时，应将回弹仪的活塞归零，并清洁针尖，以确保每次测量的准确性和可靠性。
5. 在使用和保管回弹仪时，要注意防止其受到撞击或其他损坏，以免影响仪器的正常使用寿命。
总结：回弹仪是一种简单易用的测量岩石或混凝土弹性模量的仪器。
通过前期准备工作、操作步骤和注意事项的介绍，我们可以正确使用回弹仪进行测量，并获得准确可靠的测量结果。

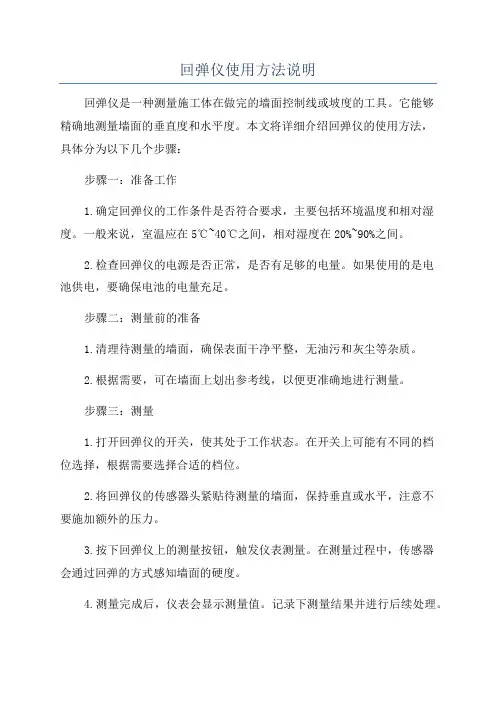

回弹仪使用方法说明回弹仪是一种测量施工体在做完的墙面控制线或坡度的工具。
它能够精确地测量墙面的垂直度和水平度。
本文将详细介绍回弹仪的使用方法，具体分为以下几个步骤：步骤一：准备工作1.确定回弹仪的工作条件是否符合要求，主要包括环境温度和相对湿度。
一般来说，室温应在5℃~40℃之间，相对湿度在20%~90%之间。
2.检查回弹仪的电源是否正常，是否有足够的电量。
如果使用的是电池供电，要确保电池的电量充足。
步骤二：测量前的准备1.清理待测量的墙面，确保表面干净平整，无油污和灰尘等杂质。
2.根据需要，可在墙面上划出参考线，以便更准确地进行测量。
步骤三：测量1.打开回弹仪的开关，使其处于工作状态。
在开关上可能有不同的档位选择，根据需要选择合适的档位。
2.将回弹仪的传感器头紧贴待测量的墙面，保持垂直或水平，注意不要施加额外的压力。
3.按下回弹仪上的测量按钮，触发仪表测量。
在测量过程中，传感器会通过回弹的方式感知墙面的硬度。
4.测量完成后，仪表会显示测量值。
记录下测量结果并进行后续处理。
步骤四：数据处理1.对于垂直度的测量，可以在墙面上进行分段测量，以获得更准确的垂直度数据。
如果有多个分段的测量结果，可计算平均值或标准差来表示整个墙面的垂直度。
2.对于水平度的测量，可以在不同位置进行测量，以获得更全面的水平度数据。
同样，可计算平均值或标准差来表示整个墙面的水平度。
步骤五：结果分析1.根据测量结果，判断墙面的垂直度和水平度是否符合设计要求。
如果有偏差，需要进一步调整和修正。
2.常见的调整方法包括使用垫片、重新调整基座等。
根据具体情况选择合适的调整方法。
步骤六：记录和报告1.将测量结果记录在相应的测量表格或文件中，以备查阅和比对。
2.可根据需要生成测量报告，包括测量数据、分析和调整结果。
报告可以用于监理和验收等环节。
需要注意的是，在使用回弹仪进行测量时，要遵循以下几点注意事项：1.仔细阅读并遵守回弹仪的使用说明书，确保正确操作。

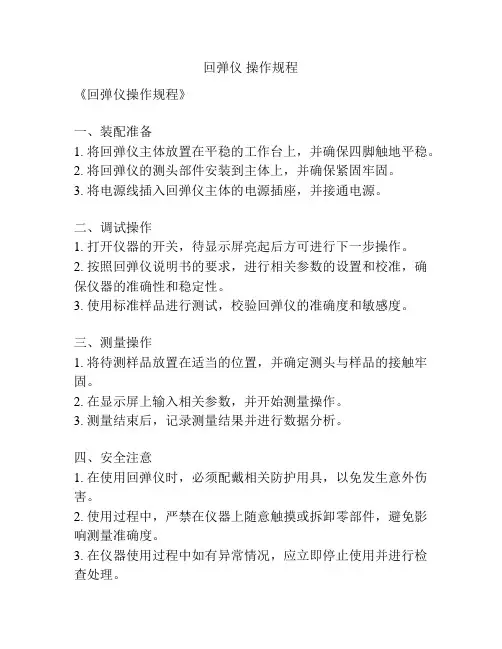

回弹仪操作规程
《回弹仪操作规程》
一、装配准备
1. 将回弹仪主体放置在平稳的工作台上，并确保四脚触地平稳。
2. 将回弹仪的测头部件安装到主体上，并确保紧固牢固。
3. 将电源线插入回弹仪主体的电源插座，并接通电源。
二、调试操作
1. 打开仪器的开关，待显示屏亮起后方可进行下一步操作。
2. 按照回弹仪说明书的要求，进行相关参数的设置和校准，确保仪器的准确性和稳定性。
3. 使用标准样品进行测试，校验回弹仪的准确度和敏感度。
三、测量操作
1. 将待测样品放置在适当的位置，并确定测头与样品的接触牢固。
2. 在显示屏上输入相关参数，并开始测量操作。
3. 测量结束后，记录测量结果并进行数据分析。
四、安全注意
1. 在使用回弹仪时，必须配戴相关防护用具，以免发生意外伤害。
2. 使用过程中，严禁在仪器上随意触摸或拆卸零部件，避免影响测量准确度。
3. 在仪器使用过程中如有异常情况，应立即停止使用并进行检查处理。
五、清洁保养
1. 在使用完毕后，应将回弹仪主体和配件进行清洁，并存放在干燥通风处。
2. 定期对回弹仪进行维护保养，包括清理灰尘、校准仪器参数等。
通过以上操作规程的严格执行，可以确保回弹仪的正常使用，并获得准确可靠的测量结果。
一、概述21.仪器简介22.技术特点23.技术指标44.仪器配置5二、操作指南61.外观62.开机73.使用方法7三、软件使用161.安装软件162.软件操作17四、注意事项21五、技术服务221.产品保修222.产品维修223.产品及软件升级23一、概述1. 仪器简介津维HT225-V语音数显回弹仪是天津市津维电子仪表有限公司依据中华人民共和国行业标准《回弹法检测混凝土抗压强度技术规程》（JGJ/T23-2001）所设计，是针对建筑行业混凝土抗压强度现场检测的实际需要所开发的高科技产品，适用于各类建筑工程中普通混凝土抗压强度的无损检测。
仪器适用于政府计量部门组织的工程质量检测，各工程质量监督机构、监理单位的现场质量抽查，现场即时获得被抽检混凝土结构抗压强度的检测结果，极大的提高各检测机构对工程质量的检测效率。
2. 技术特点1).依据《回弹仪检测混凝土抗压强度技术规程》（JGJ/T23-2001）设计。
2).国内首创一体式结构，将回弹仪主机和回弹仪传感器有机的结合起来，无须任何连接线，携带方便。
3).率先采用真彩色的液晶显示屏，176x220分辨率，全中文界面，操作方便。
4).独特的回弹值语音提示功能，无须观看屏幕即可知道回弹值，提高检测人员的检测效率。
5).回弹仪传感器采用非接触式光栅传感器，完全避免了采用电位器方式或其他接触式采样方式中容易发生的机械磨损、接触不良等缺陷，并有精度高，寿命长等特点，同时保留了机械指针标尺。
6).仪器内置大容量锂电池，可反复充电使用，减少后期的使用成本，避免了一次性碱性电池带来的高成本及对环境污染等缺点。
7).可外接无线便携式打印机，现场即可生成检测报告。
8).大容量数据存储，最多可存储200个标准构件,一个标准构件最多可检测99个测区，完全满足实际检测工作的需要。
9).仪器内置全国统一曲线，并可增加地区或专用曲线，由用户随时更换，最多可存储20条测强曲线。
10).构件及测区参数可现场录入，并自动计算构件结果。
