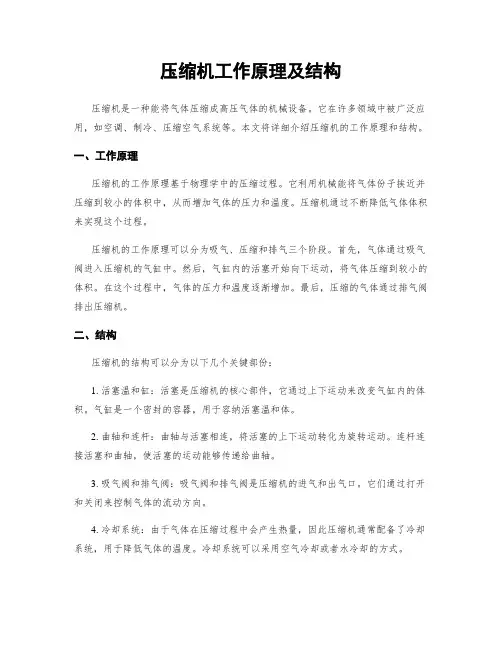

压缩机工作原理及结构压缩机是一种能将气体压缩成高压气体的机械设备。
它在许多领域中被广泛应用，如空调、制冷、压缩空气系统等。
本文将详细介绍压缩机的工作原理和结构。
一、工作原理压缩机的工作原理基于物理学中的压缩过程。
它利用机械能将气体份子挨近并压缩到较小的体积中，从而增加气体的压力和温度。
压缩机通过不断降低气体体积来实现这个过程。
压缩机的工作原理可以分为吸气、压缩和排气三个阶段。
首先，气体通过吸气阀进入压缩机的气缸中。
然后，气缸内的活塞开始向下运动，将气体压缩到较小的体积。
在这个过程中，气体的压力和温度逐渐增加。
最后，压缩的气体通过排气阀排出压缩机。
二、结构压缩机的结构可以分为以下几个关键部份：1. 活塞温和缸：活塞是压缩机的核心部件，它通过上下运动来改变气缸内的体积。
气缸是一个密封的容器，用于容纳活塞温和体。
2. 曲轴和连杆：曲轴与活塞相连，将活塞的上下运动转化为旋转运动。
连杆连接活塞和曲轴，使活塞的运动能够传递给曲轴。
3. 吸气阀和排气阀：吸气阀和排气阀是压缩机的进气和出气口。
它们通过打开和关闭来控制气体的流动方向。
4. 冷却系统：由于气体在压缩过程中会产生热量，因此压缩机通常配备了冷却系统，用于降低气体的温度。
冷却系统可以采用空气冷却或者水冷却的方式。
5. 机电和驱动装置：压缩机通常需要机电来提供动力。
机电通过驱动装置将旋转动力传递给曲轴，从而驱动压缩机的运转。
6. 控制系统：压缩机的控制系统用于监测和控制压缩机的运行状态。
它可以根据需要自动调节压缩机的运行参数，以确保其正常运行。
三、应用领域压缩机在许多领域中都有广泛的应用。
以下是一些常见的应用领域：1. 空调和制冷：压缩机是空调和制冷系统中的核心组件。
它通过压缩和冷却制冷剂来实现空气的冷却和调节。
2. 压缩空气系统：压缩机被用于创造业中的压缩空气系统。
这些系统用于提供压缩空气，用于动力工具、气动设备和生产线等。
3. 汽车发动机：汽车发动机中的压缩机通常被称为发动机压缩机，用于将空气压缩到汽缸中，提高燃烧效率。

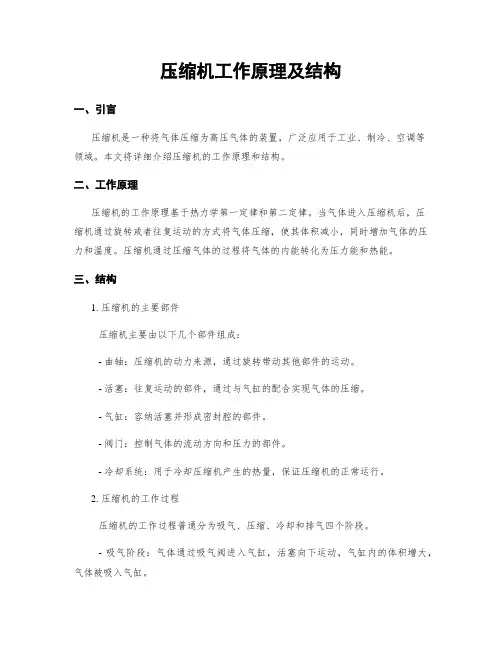

压缩机工作原理及结构一、引言压缩机是一种将气体压缩为高压气体的装置，广泛应用于工业、制冷、空调等领域。
本文将详细介绍压缩机的工作原理和结构。
二、工作原理压缩机的工作原理基于热力学第一定律和第二定律。
当气体进入压缩机后，压缩机通过旋转或者往复运动的方式将气体压缩，使其体积减小，同时增加气体的压力和温度。
压缩机通过压缩气体的过程将气体的内能转化为压力能和热能。
三、结构1. 压缩机的主要部件压缩机主要由以下几个部件组成：- 曲轴：压缩机的动力来源，通过旋转带动其他部件的运动。
- 活塞：往复运动的部件，通过与气缸的配合实现气体的压缩。
- 气缸：容纳活塞并形成密封腔的部件。
- 阀门：控制气体的流动方向和压力的部件。
- 冷却系统：用于冷却压缩机产生的热量，保证压缩机的正常运行。
2. 压缩机的工作过程压缩机的工作过程普通分为吸气、压缩、冷却和排气四个阶段。
- 吸气阶段：气体通过吸气阀进入气缸，活塞向下运动，气缸内的体积增大，气体被吸入气缸。
- 压缩阶段：活塞向上运动，气缸内的体积减小，气体被压缩，压力和温度增加。
- 冷却阶段：压缩过程中产生的热量通过冷却系统散发出去，保持压缩机的温度在适宜范围内。
- 排气阶段：压缩后的气体通过排气阀排出压缩机，供应到下游设备或者系统中使用。
3. 压缩机的分类压缩机可以根据其工作原理和结构特点进行分类，常见的压缩机类型包括：- 往复式压缩机：通过活塞的往复运动实现气体的压缩。
- 旋转式压缩机：通过转子的旋转运动实现气体的压缩。
- 螺杆式压缩机：通过两个螺杆的啮合运动实现气体的压缩。
- 离心式压缩机：通过离心力将气体压缩。
四、应用领域压缩机广泛应用于以下领域：1. 工业领域：用于工业生产中的气体压缩、输送和处理。
2. 制冷与空调领域：用于制冷和空调系统中的气体压缩和循环。
3. 石油与天然气领域：用于石油和天然气的开采、输送和处理。
4. 医疗领域：用于医疗设备中的气体压缩和供应。
五、总结本文详细介绍了压缩机的工作原理和结构。
第三章 制冷压缩机思考题1、 有人说“在蒸气压缩式制冷装置中，蒸发温度越高，压缩机的输入功率则越大”，请问这句话严谨吗？不严谨，压缩机的输入功率P in =P tℎηi ηm ηd ηe=M r ωtℎηi ηm ηd ηe=ηv V ℎv 1ωtℎηi ηm ηd ηe蒸发温度升高，ωtℎ减小，同时吸气比容v 1也减小，因此不能断定压缩机输入功率一定增大。
（书P162，图3-20，轴功率Pe 随蒸发温度的变化有一个峰值） 2、 冷冻用制冷压缩机与空调用制冷压缩机能否互换？为什么？不能互换。
冷冻用制冷压缩机的蒸发温度远低于空调用制冷压缩机的蒸发温度，由压缩机性能曲线知，在冷凝温度和转速一定时，随蒸发温度降低，压缩机制冷量急剧下降（尤其是离心式制冷压缩机），故二者不能互换。
3、 何谓压缩机的理论输气量Vh ？为何压缩机的实际输气量Vr 小于理论输气量Vh ？Vr 与哪些因素有关？Vh ——活塞式制冷压缩机的理论输气量，也称排量Vh =V g nz60=π240D 2Lnz ，m 3/h 由于压缩机的实际工作过程比较复杂，压缩机的实际输气量永远小于压缩机的理论输气量。
有很多因素影响压缩机的实际输气量V r ，主要有气缸余隙、进排气阀阻力、吸气过程气体被加热的程度和漏气四个方面，因此可认为ηv =Vr V r=λv λp λt λl4、 试分析压缩比π（=pk/p0）对容积式压缩机容积效率ηv 的影响规律。
对于活塞式压缩机，余隙系数、节流系数、预热系数以及气密系数均随排气压力的升高和吸气压力的降低而减小，因此ηv 随π的增大而减小。
详见书P56 （空调用活塞式制冷压缩机容积效率经验公式见书P60） 5、 制冷压缩机的主要性能参数有哪些？试分析其影响因素。
制冷压缩机性能主要用制冷量和轴功率表示COP=φ0/Pe 影响压缩机性能参数的因素有：1) 压缩机本身的质量：压缩机容积效率ηv ，由e d m i ηηηη⋅⋅⋅决定压缩机的电机输入效率，由e d m i ηηηη⋅⋅⋅决定。

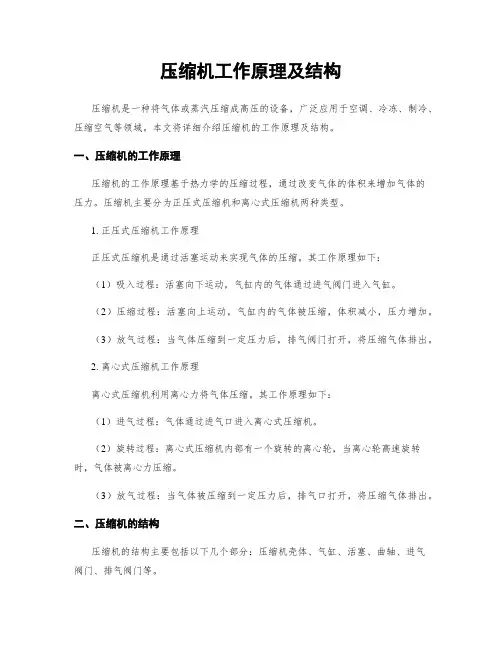

压缩机工作原理及结构压缩机是一种将气体或蒸汽压缩成高压的设备，广泛应用于空调、冷冻、制冷、压缩空气等领域。
本文将详细介绍压缩机的工作原理及结构。
一、压缩机的工作原理压缩机的工作原理基于热力学的压缩过程，通过改变气体的体积来增加气体的压力。
压缩机主要分为正压式压缩机和离心式压缩机两种类型。
1. 正压式压缩机工作原理正压式压缩机是通过活塞运动来实现气体的压缩。
其工作原理如下：（1）吸入过程：活塞向下运动，气缸内的气体通过进气阀门进入气缸。
（2）压缩过程：活塞向上运动，气缸内的气体被压缩，体积减小，压力增加。
（3）放气过程：当气体压缩到一定压力后，排气阀门打开，将压缩气体排出。
2. 离心式压缩机工作原理离心式压缩机利用离心力将气体压缩。
其工作原理如下：（1）进气过程：气体通过进气口进入离心式压缩机。
（2）旋转过程：离心式压缩机内部有一个旋转的离心轮，当离心轮高速旋转时，气体被离心力压缩。
（3）放气过程：当气体被压缩到一定压力后，排气口打开，将压缩气体排出。
二、压缩机的结构压缩机的结构主要包括以下几个部分：压缩机壳体、气缸、活塞、曲轴、进气阀门、排气阀门等。
1. 压缩机壳体压缩机壳体是压缩机的外部包装，主要用于保护内部零部件，同时起到固定和支撑的作用。
壳体通常由铸铁或钢板制成，具有良好的刚性和耐腐蚀性。
2. 气缸气缸是压缩机的核心部件，用于容纳气体并实现气体的压缩。
气缸通常由铸铁或钢制成，内壁经过精密加工以确保密封性。
3. 活塞活塞是压缩机中的运动部件，通过上下运动实现气体的吸入和排出。
活塞通常由铸铁或铝制成，具有良好的密封性和耐磨性。
4. 曲轴曲轴是压缩机的动力传输部件，将电机或发动机的旋转运动转化为活塞的上下运动。
曲轴通常由高强度的合金钢制成，具有良好的强度和刚性。
5. 进气阀门和排气阀门进气阀门和排气阀门是控制气体流动的关键部件。
进气阀门用于允许气体进入气缸，排气阀门用于排出压缩气体。
这些阀门通常由金属或弹簧材料制成，具有良好的密封性和耐腐蚀性。

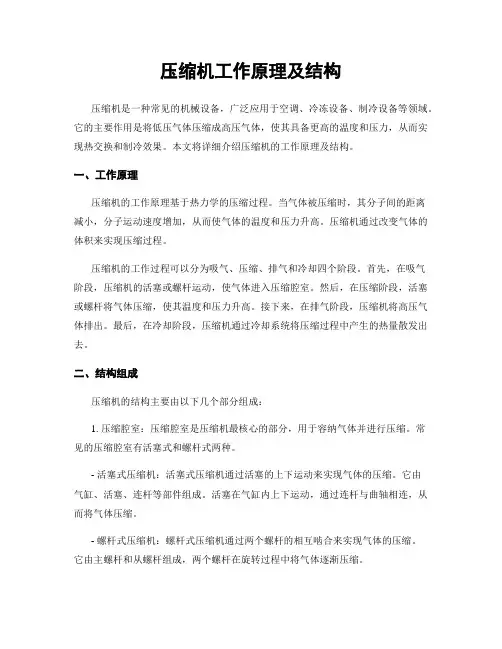

压缩机工作原理及结构压缩机是一种常见的机械设备，广泛应用于空调、冷冻设备、制冷设备等领域。
它的主要作用是将低压气体压缩成高压气体，使其具备更高的温度和压力，从而实现热交换和制冷效果。
本文将详细介绍压缩机的工作原理及结构。
一、工作原理压缩机的工作原理基于热力学的压缩过程。
当气体被压缩时，其分子间的距离减小，分子运动速度增加，从而使气体的温度和压力升高。
压缩机通过改变气体的体积来实现压缩过程。
压缩机的工作过程可以分为吸气、压缩、排气和冷却四个阶段。
首先，在吸气阶段，压缩机的活塞或螺杆运动，使气体进入压缩腔室。
然后，在压缩阶段，活塞或螺杆将气体压缩，使其温度和压力升高。
接下来，在排气阶段，压缩机将高压气体排出。
最后，在冷却阶段，压缩机通过冷却系统将压缩过程中产生的热量散发出去。
二、结构组成压缩机的结构主要由以下几个部分组成：1. 压缩腔室：压缩腔室是压缩机最核心的部分，用于容纳气体并进行压缩。
常见的压缩腔室有活塞式和螺杆式两种。
- 活塞式压缩机：活塞式压缩机通过活塞的上下运动来实现气体的压缩。
它由气缸、活塞、连杆等部件组成。
活塞在气缸内上下运动，通过连杆与曲轴相连，从而将气体压缩。
- 螺杆式压缩机：螺杆式压缩机通过两个螺杆的相互啮合来实现气体的压缩。
它由主螺杆和从螺杆组成，两个螺杆在旋转过程中将气体逐渐压缩。
2. 电动机：电动机是压缩机的动力源，用于驱动压缩机的运转。
电动机通常采用交流电动机或直流电动机，根据压缩机的功率和使用环境来选择。
3. 冷却系统：冷却系统用于散发压缩过程中产生的热量，以保证压缩机的正常运行。
冷却系统通常由冷却风扇、散热片和冷却剂组成。
4. 控制系统：控制系统用于监测和控制压缩机的运行状态。
它通常包括压力传感器、温度传感器、控制面板等部件。
通过控制系统，可以实时监测压缩机的参数，并进行相应的调节和保护。
5. 进气口和排气口：进气口用于将外部气体引入压缩机，而排气口则用于将压缩后的气体排出。

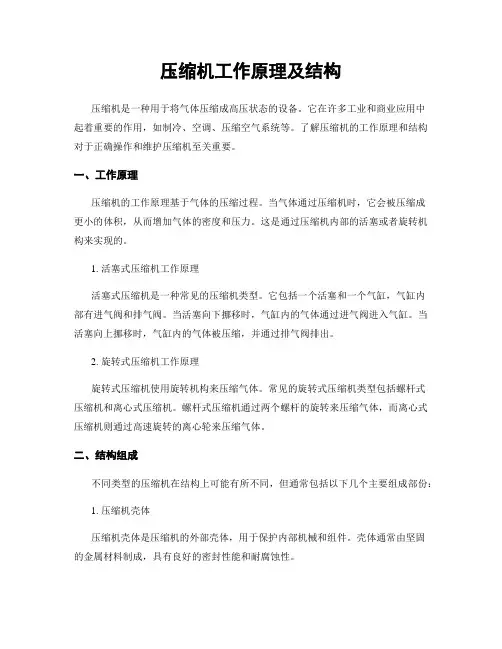

压缩机工作原理及结构压缩机是一种用于将气体压缩成高压状态的设备。
它在许多工业和商业应用中起着重要的作用，如制冷、空调、压缩空气系统等。
了解压缩机的工作原理和结构对于正确操作和维护压缩机至关重要。
一、工作原理压缩机的工作原理基于气体的压缩过程。
当气体通过压缩机时，它会被压缩成更小的体积，从而增加气体的密度和压力。
这是通过压缩机内部的活塞或者旋转机构来实现的。
1. 活塞式压缩机工作原理活塞式压缩机是一种常见的压缩机类型。
它包括一个活塞和一个气缸，气缸内部有进气阀和排气阀。
当活塞向下挪移时，气缸内的气体通过进气阀进入气缸。
当活塞向上挪移时，气缸内的气体被压缩，并通过排气阀排出。
2. 旋转式压缩机工作原理旋转式压缩机使用旋转机构来压缩气体。
常见的旋转式压缩机类型包括螺杆式压缩机和离心式压缩机。
螺杆式压缩机通过两个螺杆的旋转来压缩气体，而离心式压缩机则通过高速旋转的离心轮来压缩气体。
二、结构组成不同类型的压缩机在结构上可能有所不同，但通常包括以下几个主要组成部份：1. 压缩机壳体压缩机壳体是压缩机的外部壳体，用于保护内部机械和组件。
壳体通常由坚固的金属材料制成，具有良好的密封性能和耐腐蚀性。
2. 活塞或者旋转机构活塞或者旋转机构是压缩机的核心部件，用于实现气体的压缩过程。
活塞式压缩机包括活塞、连杆和曲轴等组件，而旋转式压缩机包括旋转轴、螺杆或者离心轮等组件。
3. 进气阀和排气阀进气阀和排气阀是控制气体流动的关键部件。
进气阀用于允许气体进入压缩机，而排气阀用于允许压缩后的气体排出。
4. 冷却系统压缩机在工作过程中会产生大量的热量，因此需要冷却系统来降低温度。
冷却系统通常包括冷却风扇、散热片和冷却剂等组件，用于将热量散发到周围环境中。
5. 控制系统控制系统用于监测和控制压缩机的运行状态。
它通常包括传感器、控制面板和自动控制装置等组件，可以实现自动调节和保护功能。
三、应用领域压缩机广泛应用于许多行业和领域，包括以下几个主要应用领域：1. 制冷和空调压缩机在制冷和空调系统中起着关键作用。
