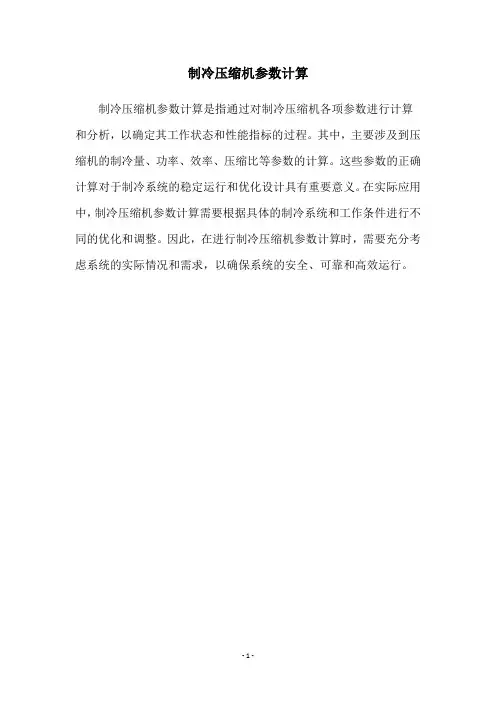

制冷压缩机参数计算
制冷压缩机参数计算是指通过对制冷压缩机各项参数进行计算和分析，以确定其工作状态和性能指标的过程。

其中，主要涉及到压缩机的制冷量、功率、效率、压缩比等参数的计算。

这些参数的正确计算对于制冷系统的稳定运行和优化设计具有重要意义。

在实际应用中，制冷压缩机参数计算需要根据具体的制冷系统和工作条件进行不同的优化和调整。

因此，在进行制冷压缩机参数计算时，需要充分考虑系统的实际情况和需求，以确保系统的安全、可靠和高效运行。

- 1 -。

采用配组式制冷压缩机:
（一） －28℃系统制冷压缩机的选择
1、 已知条件：
冷间机械负荷：Q j ＝29505.6 W; 库温-18℃;
循环冷却水进冷凝器温度t 进=28.1℃;
采用立式冷凝器. 冷库内采用排管,为空气直接冷却.
2、 工作参数的决定
蒸发温度t o =-28℃; 冷凝温度t k =28.1+4+4℃=36.1; 假定ξ=1:2 查图3-1 t zj =-4℃ ;
则盘管出口温度 tc=-3+5=1℃
3、 低压级压缩机的λ、q
据t0=-28℃，tzj=-4℃ 查表3－7 λ实＝0.834
t0=-28℃, tc=2℃ 查表3-8 q 实=1285.5kJ/m3
标准工况下, λ标＝0.73 q 实=2128.3kJ/m3
4、 低压级压缩机的标准制冷量
kW W qv qv Qj Qc 8.425.427585
.1285834.03.212873.01.29187标实实标标==⨯⨯==λλ 或计算理论排气量： 1.995.1285834.06.295056.3实实6.3=⨯⨯=⨯⨯=
qv Qj Vp λ m^3/h 5、 低压级压缩机选择
选 4A V-10 (410A70G) 制冷压缩机一台. 标准制冷量 54.19kW 压缩机理论排气量: Vh 低=126.3m 3/h
6、 高压级压缩机的理论排气量
Vh 高=Vh 低×ξ=126.3/2=63.2m 3/h
7、 高压级压缩机选择
选高压级压缩机为 2AZ-10(210A70G)
所以,选取的配组式制冷压缩机是:高压级为2AZ-10,低压级为4A V-10.各一台.。

制冷压缩机与设备的选型计算引言在制冷系统中，制冷压缩机是核心设备之一。

选取适合的制冷压缩机和相关设备对于制冷系统的性能和效率至关重要。

本文将介绍制冷压缩机与设备的选型计算方法与步骤。

选型计算方法制冷压缩机与设备的选型计算通常包括以下步骤：1.获取制冷需求参数：首先需要确定制冷系统的需求参数，包括制冷量、温度区间、工作压力等。

2.初步评估：根据制冷需求参数，初步评估所需的制冷压缩机类型和型号。

可以参考制冷压缩机的压缩比、冷凝温度和蒸发温度等参数进行初步筛选。

3.确定制冷剂：根据制冷需求参数和初步评估结果，确定合适的制冷剂。

选取制冷剂时需要考虑其物理性质、环保性、安全性以及适用范围等因素。

4.详细计算：根据初步评估结果和制冷剂的选择，进行详细的选型计算。

该计算包括制冷压缩机容量计算、冷凝器和蒸发器的尺寸计算以及管道和阀门的选型计算等。

5.确定设备参数：根据详细计算结果，确定制冷压缩机和相关设备的最终参数。

包括制冷压缩机的功率、冷凝器和蒸发器的尺寸、管道和阀门的规格等信息。

制冷压缩机选型计算示例以下是一个制冷压缩机选型计算的示例：假设某制冷系统的制冷需求参数如下： - 制冷量：10000BTU/h - 蒸发温度：-10℃ - 冷凝温度：35℃ - 制冷剂：R410A首先，我们可以进行初步评估。

根据制冷需求参数，我们可以选择适用于中、低温制冷的制冷压缩机类型。

例如，离心式制冷压缩机通常适用于中、低温制冷。

然后，我们可以进一步筛选具体型号，根据制冷需求参数和制冷压缩机的性能参数，如压缩比、冷凝温度和蒸发温度等进行比较。

接下来，我们需要确定制冷剂。

根据制冷需求参数和初步评估结果，我们可以选择适合该制冷系统的制冷剂。

在选择制冷剂时，需要考虑制冷剂的物理性质、环保性、安全性以及适用范围等因素。

在本示例中，我们选择了R410A作为制冷剂。

然后，我们进行详细的选型计算。

首先，需要计算制冷压缩机的容量。

根据制冷量和蒸发温度，结合制冷剂的循环系数和制冷效率，可以计算出所需的制冷压缩机容量。

制冷机选型手册
制冷机选型需要参考多个因素，具体如下：
1. 制冷量：这是选择制冷机的重要参数，可以根据所需的冷却效果来计算。

制冷量可以通过一个公式来计算：制冷量=冷冻水流量温差系数。

其中，冷
冻水流量指机器的工作时所需冷水流量，单位需换算为升/秒；温差指机器
进出水之间的温差；为水的比热容；选择风冷式冷水机时需乘系数，选择水冷式冷水机则乘系数。

2. 冷却方式：制冷机主要有风冷、水冷和蒸发式冷凝器等几种冷却方式。

风冷冷水机内部含有保温水箱和水泵，散热不需要加冷却水，安装和移动便捷，但制冷效果受环境影响较大。

水冷式冷水机散热效果好，但需要加装冷却塔或配水系统。

蒸发式冷凝器适用于高温高压环境，但需注意水质问题。

3. 能源效率：能源效率是衡量制冷机性能的重要指标，可以选择能效比（EER）或制冷能效比（COP）较高的制冷机。

4. 使用环境：考虑制冷机的工作环境，如温度、湿度、压力等参数，以确保制冷机能够正常工作。

5. 安装条件：需要考虑制冷机的安装位置和空间大小，以及电源、水源等基础设施条件。

6. 维护保养：考虑制冷机的维护保养成本和便利性，包括滤网清洗、冷凝器清洁、制冷剂添加等。

7. 品牌信誉：选择知名品牌的制冷机，以保证质量和售后服务。

总之，在选择制冷机时需要综合考虑以上因素，以确保选购到符合实际需求的优质制冷机。

制冷设备选型计算概述在现代的工业和商业领域，制冷设备广泛应用于空调系统、冷柜、冷链物流等领域，为我们的日常生活和生产活动提供了便利。

然而，在选购适合的制冷设备时，许多人经常遇到困惑，因为制冷设备的选型计算涉及多个因素，包括制冷负荷、制冷效率、制冷剂种类等。

本文将为您概述制冷设备选型计算的基本原则和方法。

判断制冷负荷在进行制冷设备选型计算之前，首先需要判断系统的制冷负荷。

制冷负荷是指在特定的环境条件下，需要制冷设备吸收的热量。

常见的制冷负荷包括冷却负荷和冷冻负荷两种。

冷却负荷是指需要将空气或水等介质冷却到特定温度的过程中需要吸收的热量。

冷却负荷的计算通常需要考虑环境温度、相对湿度、风速等因素。

冷冻负荷是指需要将低温物体或流体冷冻到特定温度的过程中需要吸收的热量。

冷冻负荷的计算通常需要考虑物体或流体的质量、温度差等因素。

判断制冷负荷是进行制冷设备选型计算的第一步，准确的负荷计算可以避免选购过大或过小的制冷设备。

考虑制冷效率在制冷设备选型计算中，制冷效率也是一个重要的考虑因素。

制冷效率是指在单位时间内，制冷设备提供的冷量与消耗的电能比值。

制冷效率通常以能效比（COP）来表示，能效比越高，制冷设备的性能越好。

制冷设备的能效比通常取决于压缩机的类型、传热器的设计和制冷剂的选择等因素。

在进行制冷设备选型计算时，要综合考虑制冷效率、制冷负荷以及运行成本等因素，选择一个在性能和经济之间取得平衡的制冷设备。

选择合适的制冷剂制冷剂是制冷系统中起到传递热量的介质，它在制冷循环中不断被蒸发和冷凝，完成热量的转移。

选择合适的制冷剂是进行制冷设备选型计算的关键。

在选择制冷剂时，需要考虑以下几个因素：1.毒性和环境影响：制冷剂应具有较低的毒性和环境影响，以保护操作人员的安全和环境的可持续发展。

2.稳定性和可靠性：制冷剂应具有较高的化学和热稳定性，以确保系统运行的可靠性和长寿命。

3.效能和能耗：制冷剂的传热性能和能耗也是选择的考虑因素。

制冷压缩机的基本性能参数计算1. 制冷量（Cooling capacity）：制冷量是指制冷压缩机在单位时间内移除的热量，通常以千瓦（kW）为单位进行计量。

制冷量的计算方法为：制冷量 = 冷凝器排气焓 - 蒸发器进气焓。

2. 能效比（Coefficient of Performance，COP）：能效比是指单位制冷量所需要的单位电力消耗，通常以千瓦时/千瓦小时（kWh/kWh）为单位计量。

能效比的计算方法为：COP = 制冷量 / 输入功率。

3. 蒸发温度（Evaporation temperature）：蒸发温度是指制冷压缩机在蒸发器中的工作温度。

蒸发温度的计算方法为：蒸发温度 = 蒸发器进气焓 - 蒸发器排气焓。

4. 排气温度（Discharge temperature）：排气温度是指制冷压缩机在冷凝器中的工作温度。

排气温度的计算方法为：排气温度 = 冷凝器排气焓 - 冷凝器进气焓。

6. 输入功率（Input power）：输入功率是指制冷压缩机所需的电力消耗，通常以千瓦（kW）为单位计量。

输入功率的计算方法为：输入功率= 制冷量 / COP。

7. 冷凝温度（Condensing temperature）：冷凝温度是指制冷压缩机在冷凝器中的工作温度。

冷凝温度的计算方法为：冷凝温度 = 冷凝器排气焓 - 冷凝器进气焓。

8. 蒸发压力比（Evaporating pressure ratio）：蒸发压力比是指制冷压缩机的蒸发压力与冷凝压力之间的比值。

蒸发压力比的计算方法为：蒸发压力比 = 蒸发器进气焓 / 冷凝器进气焓。

以上只是制冷压缩机的一些基本性能参数，根据具体的压缩机型号和设计要求，还可以有其他相关参数的计算和评估。

了解和计算这些基本性能参数，可以帮助工程师和设计人员选择合适的制冷压缩机，确保制冷系统的效率和性能符合要求，同时也可以优化制冷系统的能耗和运行效果。

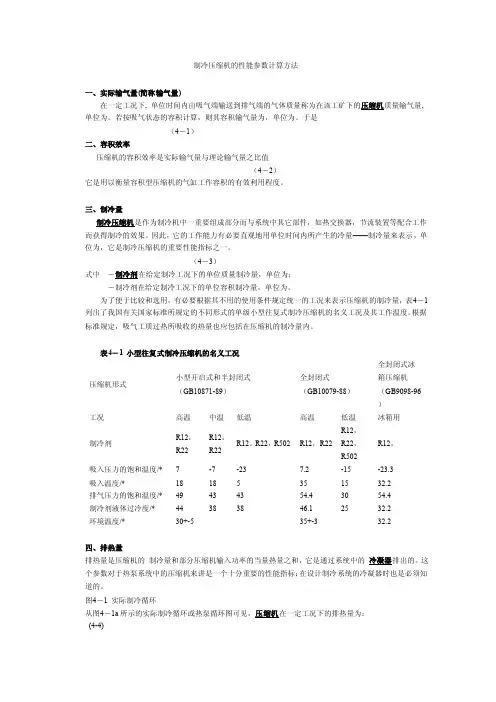

制冷压缩机的性能参数计算方法一、实际输气量(简称输气量)在一定工况下, 单位时间内由吸气端输送到排气端的气体质量称为在该工矿下的压缩机质量输气量,单位为。

若按吸气状态的容积计算，则其容积输气量为，单位为。

于是（4－1）二、容积效率压缩机的容积效率是实际输气量与理论输气量之比值（4－2）它是用以衡量容积型压缩机的气缸工作容积的有效利用程度。

三、制冷量制冷压缩机是作为制冷机中一重要组成部分而与系统中其它部件，如热交换器，节流装置等配合工作而获得制冷的效果。

因此，它的工作能力有必要直观地用单位时间内所产生的冷量——制冷量来表示，单位为，它是制冷压缩机的重要性能指标之一。

（4－3）式中－制冷剂在给定制冷工况下的单位质量制冷量，单位为；－制冷剂在给定制冷工况下的单位容积制冷量，单位为。

为了便于比较和选用，有必要根据其不用的使用条件规定统一的工况来表示压缩机的制冷量，表4－1列出了我国有关国家标准所规定的不同形式的单级小型往复式制冷压缩机的名义工况及其工作温度。

根据标准规定，吸气工质过热所吸收的热量也应包括在压缩机的制冷量内。

表4－1 小型往复式制冷压缩机的名义工况压缩机形式小型开启式和半封闭式（GB10871-89）全封闭式（GB10079-88）全封闭式冰箱压缩机（GB9098-96）工况高温中温低温高温低温冰箱用制冷剂R12，R22R12，R22R12。

R22，R502 R12，R22R12，R22，R502R12，吸入压力的饱和温度/* 7 -7 -23 7.2 -15 -23.3吸入温度/* 18 18 5 35 15 32.2排气压力的饱和温度/* 49 43 43 54.4 30 54.4制冷剂液体过冷度/* 44 38 38 46.1 25 32.2环境温度/* 30+-5 35+-3 32.2四、排热量排热量是压缩机的制冷量和部分压缩机输入功率的当量热量之和，它是通过系统中的冷凝器排出的。
