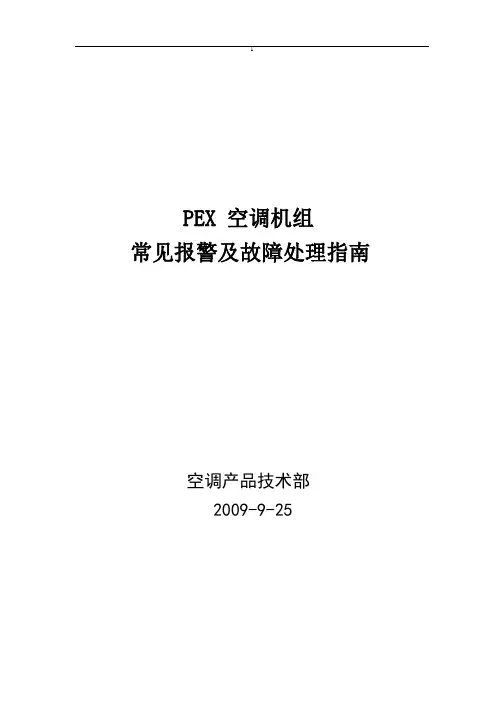

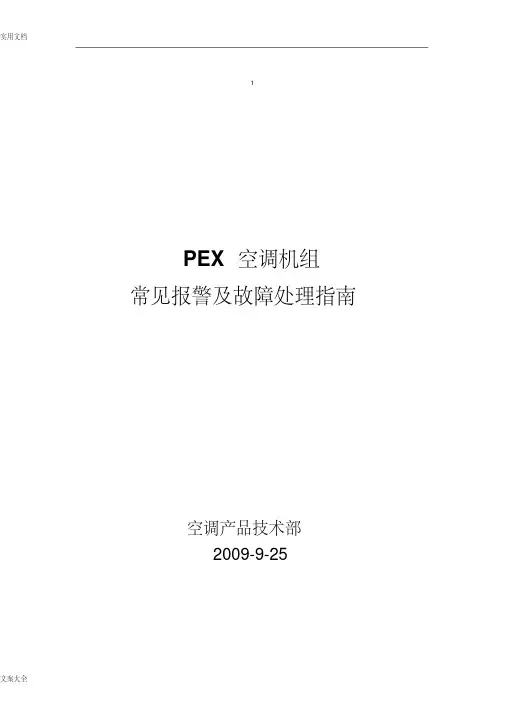

PEX空调机组常见报警及故障处理指南空调产品技术部2009-9-25附件：PEX机组码―――――20页1.公共报警产生原因：在系统发生报警时，事件记录菜单会同时产生一条公共报警记录，并且主控制板公共报警端子会产生干接点输出变化，主控制板右下角的K3继电器闭合，左侧红色LED指示灯亮，同时75/76公共报警输出端子输出闭合导通信号。
见下图：K3在主控制板右下角位置，耐压125V，通流能力5安培K3继电器在控制原理图右上侧位置，系统有报警时被触发K3闭合会输出闭合信75/76端子用户利用75/76端子可以在空调有报警时得到一个闭合干接点信号，解除办法：当报警解除时，公共报警自动解除，公共报警端子恢复开路。
2.压缩机1或2高压产生原因：有几种可能，一是排气过温报警，二是高压保护报警，三是机组拆解时将高压保护开关接错，四是保压保护开关本身故障或针阀口憋压。
下图是1号压缩机的高压保护局部电路图，2号压缩机类似。
排气温度开关高压保护开关如上图所示，先看看第一第二种可能情况，在有制冷需求时，无论高压保护开关动作还是排气温度开关动作，主控制板上的报警反馈光耦开关U29都会得到一个24V交流电压而触发控制系统报警，此时U29旁的LED指示灯常亮。
排气温度开关过温报警的原因通常是压缩机低压运行（低于50PSI），压缩机由于循环吸排气量下降，压缩机的机械摩擦发热由于循环吸排气量下降发生冷却不良，压缩机内部机械温度上升，排气温度随之上升，达到125ºC时排气温度开关被触发闭合使U29得到电压产生报警。
高压保护开关在室外冷凝器散热出现问题压缩机排气压力上升到360PSI（或400PSI）时，COM端与NO端闭合同样使U29得到电压产生报警。
第三种可能是机组垂直搬运上楼时进行过整机解体，上楼后恢复安装时将高压保护开关接错了。
最后一种就是高压开关本身有问题或安装不良（用压力表检测高压正常），解除办法：由于报警牵涉到压缩机的运行状态，第一件需做的事情是接好双头压力表，然后在维护菜单的诊断菜单将压缩机报警次数改为0，复位报警后启动压缩机，检查压缩机的吸排气压力，如果发现低压偏低则因重点怀疑排气过温异常，如果发现排气压力高则应检查冷凝器的运行状况。
如果压力完全正常，则应检查排出报警反馈电路的连接可靠性及是否有接线错误，检查高压开关的管路连接可靠性。
注意：在某一种高压开关接错线的情况下，会发生既不误报高压报警，实际发生高压保护工况时也不报警的危险情况。
在排除了接线错误后，还有一种可能，就是由于针阀阀芯位置陷得较深，高压开关内的顶针不能有效顶开针阀，解决办法是将高压开关从针阀口拆下来，将针阀阀芯反时针旋松出来一圈或更多一些，观察到针阀口有一点小小漏气后再把高压开关装回去，重新上电复位恢复机组运行。
3.压缩机1或2低压：产生原因：下图是1号压缩机系统的低压保护局部电路图：低压报警反馈光藕开关低压保护开关低压保护开关LP是常通的，当低压开关被触发动作时断开，报警反馈光耦开关U28因为得不到24V交流电压而触发控制系统发生报警，此时，U28旁边的LED指示灯熄灭（正常应该亮）。
低压开关LP1的动作触发压力为20PSI，当压缩机低压运行，吸气压力低于20PSI时，控制系统在控制逻辑要求的延时过后发出低压保护报警。
解除办法：在维修排出低压运行的故障原因，比如排除管路泄漏点，更换管路上发生堵塞的部件后，将系统下电重新上电开机可以复位。
4.冷冻水高温：产生原因：暂时没有应用到控制系统中。
解除办法：5.冷冻水水流丢失：产生原因：对于冷冻水型空调，冷冻水水流开关是选件，标准配置没有，主控制板32-4与32-8之间如果开路则不会产生报警，如果闭合则产生报警。
解除办法：检查32-4与32-8之间是否接了不必要的连线，或是备选的水流开关误动作，或是冷冻水供水不正常。
6.电加热高温：产生原因：加热组件过温或其它原因造成在有加热需求时加热接触器无法闭合，见下图：加热接触器如上图所示，如果由于风机检测开关接错，或是加热保护器动作，造成在有加热需求时，加热接触器RH1或RH2控制回路不能闭合，接触器RH1或RH2不能吸合，会造成RH1或RH2的辅助触点动作不对，触发电加热高温告警（或电加热故障），见下图：RH1及RH2的辅助触点4RH1及4RH2是加热接触器的辅助触点（接在常闭触点上），在有加热需求同时接触器不能闭合导致辅助触点4RH1或4RH2开路时，报警反馈光耦U19 得不到24V电压，就触发加热过温故障报警，维护菜单的报警设置自4触发项目与此对应。
正常值为“开”，含义是开路会触发加热过温解除办法：将电加热保护的手动复位开关复位，或检查风机气流检测开关接线是否正确，并将之恢复正常。
7.主风机过载：产生原因：室内风机电机运行电流过大，通常是因为三相风机电机缺相或市电电压偏低等原因，造成风机过流保护开关动作，见下图：风机接触器辅助触点开关风机过载保护器OL1、OL2及OL3为风机过载保护器，在风机运行电流偏大时会开路切断风机接触器MF1、MF2及MF3的24V控制回路，强制室内风机停机，同时，主风机接触器的辅助触点4MF1、4MF2及4MF3会由闭合变成开路，风机过载报警反馈光耦开关得不到24V电压信号，触发主风机过载报警。
解除办法：在排除主风机过流的原因后（比如缺相），手动复位OL1、OL2及OL3过载保护开关，报警即可解除。
8.气流丢失：产生原因：由于皮带断裂等原因造成室内风机运行不正常时，风机气流检测开关检测到机组内风机进口附近空气静压与大气压之间的压差小于设定的压差时，风机气流检测开关的常开、常闭端与公共端之间的通断状态发生变化，触发风机气流丢失报警，见下示意图：风机气流检测开关在风机运行正常时，AS-C与AS-NO之间是接通的，AS-C与AS-NC之间不通，当风机由于皮带断裂或其它原因运转不正常时，气流检测开关的导通状态变为AS-C与AS-NC之间导通，报警反馈光耦U15由于得到24V控制电压而触发报警。
解除办法：在排除皮带等风机运转不正常的原因后重新开机，报警即可解除。
9.过滤网堵塞：产生原因：空气滤网太脏后使空气滤网后侧机组内的空气静压与环境大气压之间的压差大于设定值时，过滤网堵塞开关动作就会触发过滤网堵塞报警。
过滤网检测开关在检测到过滤网后侧空气静压与大气压之间压差大于设定值时开路，U21由于控制电压24V被切断而发生报警。
解除办法：更换新的空气滤网或调整过滤网检测开关的设定值，调整办法为：反时针将过滤网检测开关调整螺丝向外旋到底，此时如果风机在运行，系统会报过滤网堵塞报警，然后慢慢将调整螺丝顺时针旋进去直到报警刚解除，再反时针将螺丝旋出来到报警刚发生，最后将螺丝旋进去一圈半。
这一圈半的设定值就是我们设定的报警压差。
10.用户自定义1：产生原因：是空调机组预留给用户接入的报警，比如用户机房有烟雾探测器，或是火警探测器，可以将这些探测器输出的干结点信号接入PEX空调的外接报警输入端子，用户自定义的内容可在菜单选“溢水”等多个内容。
接入端子是50/24，见下图：解除办法：50/24端子开路时不会产生报警，闭合则产生报警，排除50/24 端子之间外接的器件的闭合条件就可以使报警消除。
11.用户自定义2：产生原因：与用户自定义1相同，不同的地方是报警接入端子变为51/24。
解除办法：与用户自定义1相同。
12.用户自定义3：产生原因：与用户自定义1及2相同，不同的是报警接入端子变为55/24。
解除办法：与用户自定义1及2相同。
13.用户自定义4：产生原因：用户自定义4被系统特定来定义电加热组件的报警开关状态，加热过温检测系统的加热过温报警反馈端子4RH1或4RH2为加热接触器的辅助端子，当系统有加热需求时，加热接触器闭合，此时如果没有发生过温或其它问题，4RH1及4RH2应该闭合，U19得到24V电压不报警，反之则发生报警。
解除办法：风机安全开关AS接错，或是加热器过温保护装置动作，或是维护菜单报警设置S220“自4触发”设置错误（正确值是开），均会触发加热过温报警，检查排除上述相关部位的问题即可消除报警。
14.自然冷源锁死：15.维护通知：产生原因：维护菜单的维护设置栏目有设置年维护次数和系统自动计时的功能，当系统计时发现已到下次维护时间就会发出“维护通知”。
解除办法：在维护菜单的维护设置栏目下S007“维护确认”项目输入“是”后，系统会重新计时，到下一次维护时间再发出维护通知。
16.回风高温：产生原因：室内机组回风温度高于高温报警设定点（用户菜单U203或维护菜单S203）。
解除办法：诊断排除系统可能存在的制冷不正常的原因或修改高温报警设定点U203或S203项数值，当回风温度低于报警设定点时报警自动解除。
17.室内高温：产生原因：与回风高温处理相同。
解除办法：与回风高温处理相同。
18.室内低温：产生原因：室内机组回风温度低于低温报警设定点(用户菜单U204)。
解除办法：修改温度设定值或低温报警设定值（U204），检查电加热组件的工作及控制是否正常，当回风温度高于低温报警设定点时报警自动解除。
19.室内高湿：产生原因：室内机组回风湿度高于高湿度报警设定点(用户菜单U205或维护菜单S205)。
解除办法：检查制冷系统工作是否正常、是否能做正常的除湿动作，检查机房的密封状况是否良好，检查高湿度报警设定点是否适当，当回风湿度低于高湿度报警设定点时报警自动解除。
20.室内低湿：产生原因：室内机组回风湿度低于低湿度报警设定点(用户菜单U206或维护菜单S206)。
解除办法：检查机组加湿系统工作是否正常，检查机房密封状况是否良好，检查低湿度报警设定点是否适当，当回风湿度高于低湿度报警设定点时报警自动解除。
21.传感器A高温或故障：产生原因：当系统安装了备选传感器A时，用户菜单U207项或维护菜单S207 项传感器A报警选了“是”，此时如果传感器A是不存在的，则会产生传感器A故障报警，如果安装了传感器A，其感应到的温度高于用户菜单U208或维护菜单S208传感器A的高温报警设定点，则会产生传感器A高温报警。
解除办法：正确设置U207或S207的选项，正确设置U208或S208数值。
22.传感器A低温：产生原因：当系统安装了备选传感器A时，传感器A感应到的温度低于传感器A的低温报警设定点数值U209或S209。
解除办法：修改U209或S209项的数值。
23.传感器A高湿：产生原因：当系统安装了备选传感器A时，传感器A感应到的湿度高于传感器A的高湿报警设定点U210或S210。
解除办法：修改U210或S210项的数值。
24.传感器A低湿：产生原因：当系统安装了备选传感器A时，传感器A感应到的湿度低于传感器A的低湿报警设定点U211或S211。
