272(火灾自动报警及消防联动系统)子分部工程质量验收记录
- 格式:doc
- 大小:81.50 KB
- 文档页数:4
火灾自动报警系统布线检验批质量验收记录一、项目基本信息项目名称:火灾自动报警系统布线检验批质量验收项目编号:工程地址:承建单位:质量检验单位:施工单位:验收时间:二、项目背景三、验收依据1.《火灾自动报警系统工程设计规范》2.《建筑电气工程施工及验收规范》3.相关施工图纸和设计文件四、验收内容1.布线是否符合相关规范和设计要求2.布线接地是否完善3.布线材料和设备是否符合标准4.布线是否经过专业施工人员检验和调试五、验收步骤及结果1.组织相关人员进行现场对火灾自动报警系统进行验收,验收人员包括工程负责人、专业技术人员和建设单位代表。
2.对布线进行检查,检查内容包括布线的走向、线管的敷设、预埋管道的尺寸和位置等。
同时,对布线接地进行检查,检查其接地电阻是否符合规定。
3.对布线材料和设备进行检查,检查材料和设备是否正常运行,并与相关标准进行对比。
4.检查施工过程是否合规,包括施工人员是否具备相关电工资质、是否按照施工图纸进行施工、是否进行了适当的调试等。
5.验收结果评定:-如发现布线不符合规范和设计要求,建议施工单位及时进行整改,并重新申请验收。
-如发现布线接地不完善,建议施工单位进行接地改进,确保接地电阻符合规定。
-如发现布线材料和设备不符合标准,建议施工单位更换符合标准的材料和设备,并重新申请验收。
-如发现施工过程存在问题,建议施工单位进行整改并重新申请验收。
六、备注在进行布线检验批质量验收过程中,应严格按照相关规范和设计要求进行验收,确保火灾自动报警系统的正常运行。
如有不符合要求的情况,应及时整改,并重新申请验收。
验收结束后,应对验收结果进行记录,并保存相关报告和证明文件。

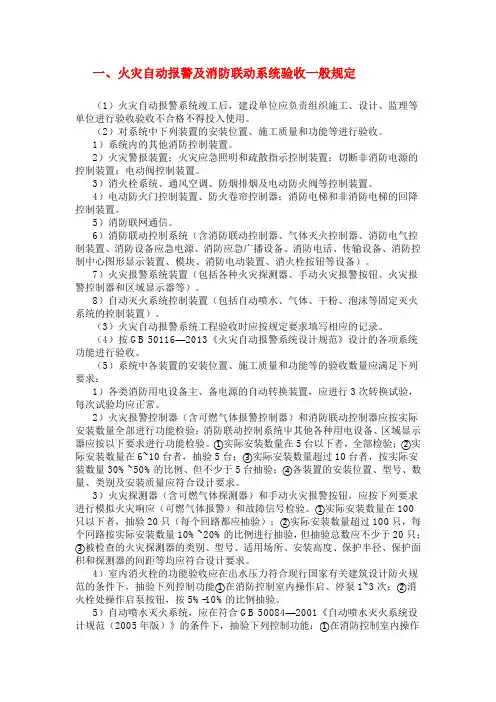

一、火灾自动报警及消防联动系统验收一般规定(1)火灾自动报警系统竣工后,建设单位应负责组织施工、设计、监理等单位进行验收验收不合格不得投入使用。
(2)对系统中下列装置的安装位置、施工质量和功能等进行验收。
1)系统内的其他消防控制装置。
2)火灾警报装置;火灾应急照明和疏散指示控制装置;切断非消防电源的控制装置;电动阀控制装置。
3)消火栓系统、通风空调、防烟排烟及电动防火阀等控制装置。
4)电动防火门控制装置、防火卷帘控制器;消防电梯和非消防电梯的回降控制装置。
5)消防联网通信。
6)消防联动控制系统(含消防联动控制器、气体灭火控制器、消防电气控制装置、消防设备应急电源、消防应急广播设备、消防电话、传输设备、消防控制中心图形显示装置、模块、消防电动装置、消火栓按钮等设备)。
7)火灾报警系统装置(包括各种火灾探测器、手动火灾报警按钮、火灾报警控制器和区域显示器等)。
8)自动灭火系统控制装置(包括自动喷水、气体、干粉、泡沫等固定灭火系统的控制装置)。
(3)火灾自动报警系统工程验收时应按规定要求填写相应的记录。
(4)按GB 50116—2013《火灾自动报警系统设计规范》设计的各项系统功能进行验收。
(5)系统中各装置的安装位置、施工质量和功能等的验收数量应满足下列要求:1)各类消防用电设备主、备电源的自动转换装置,应进行3次转换试验,每次试验均应正常。
2)火灾报警控制器(含可燃气体报警控制器)和消防联动控制器应按实际安装数量全部进行功能检验;消防联动控制系统屮其他各种用电设备、区域显示器应按以下要求进行功能检验。
①实际安装数量在5台以下者,全部检验;②实际安装数量在6~10台者,抽验5台;③实际安装数量超过10台者,按实际安装数量30%~50%的比例、但不少于5台抽验;④各装置的安装位置、型号、数量、类别及安装质量应符合设计要求。
3)火灾探测器(含可燃气体探测器)和手动火灾报警按钮,应按下列要求进行模拟火灾响应(可燃气体报警)和故障信号检验。

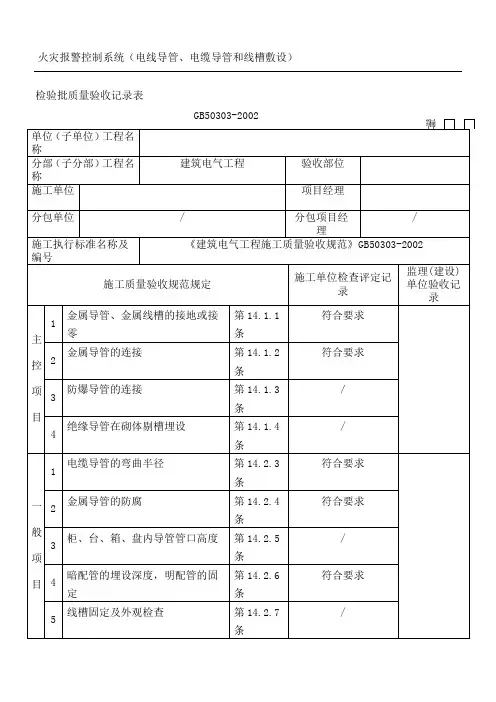

火灾报警控制系统(电线导管、电缆导管和线槽敷设)检验批质量验收记录表
火灾报警控制系统(电线、电缆穿管和线槽敷线)检验批质量验收记录表
GB50303—2002
电缆桥架安装和桥架内电缆敷设工程检验批质量验收记录表
GB50303—2002
火灾应急广播扬声器及火灾报警装置检验批质量验收记录表
模块安装检验批质量验收记录表
手动报警按钮安装检验批质量验收记录表
消防应急广播检验批工程质量验收记录表
消防电话安装检验批工程质量验收记录表
火灾探测器安装工程检验批质量验收记录表
GB50166-2007
火灾报警控制器安装工程检验批质量验收记录表GB50166-2007
区域显示器安装工程检验批质量验收记录表GB50166-2007
系统备用电源安装检验批工程质量验收记录表
系统接地检验批工程质量验收记录表
GB50166-2007
编
号
消防电气控制装置安装检验批质量验收记录表
消防控制中心图形显示装置检验批质量验收记录表
火灾自动报警及消防联动系统调试检验批质量验收记录表。

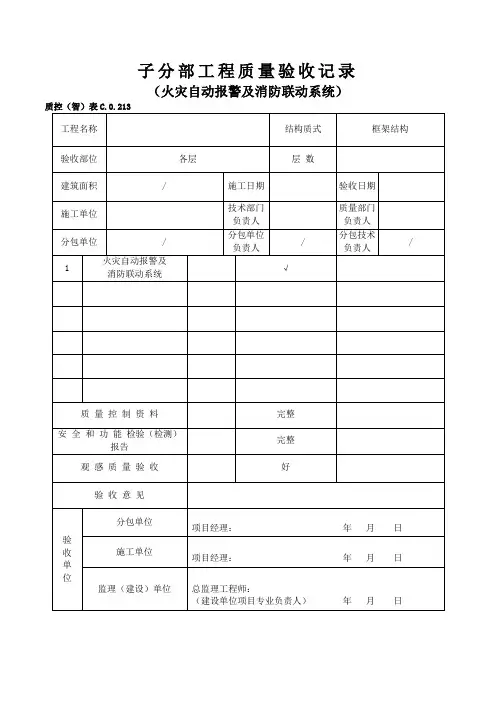

子分部工程质量验收记录
(火灾自动报警及消防联动系统)
质控(智)表C.0.213
工程名称结构质式框架结构验收部位各层层数
建筑面积/ 施工日期验收日期
施工单位技术部门
负责人
质量部门
负责人
分包单位/ 分包单位
负责人
/
分包技术
负责人
/
1
火灾自动报警及
消防联动系统
√质量控制资料完整
安全和功能检验(检测)
报告
完整观感质量验收好验收意见
验收单位
分包单位
项目经理:年月日
施工单位
项目经理:年月日
监理(建设)单位总监理工程师:
(建设单位项目专业负责人)年月日。
火灾自动报警系统工程验收记录火灾自动报警系统工程验收记录表4-1 工程验收记录工程名称:火灾自动报警系统工程施工单位:监理单位:序号验收项目名称(布线)1 穿线管槽的处理要求线槽的安装不同类型线路穿管要求导线的连接要求变形缝处线路的处理管道井内线路的布设跨越防火分区线路的布设2 传输线路传输线路导线类型传输线路导线截面积导线颜色3 传输管路传输线路管路材料控制、通讯、警报、广播和电源线路管路材料及保护阻燃电缆得的保护要求模块的安装管路中接线盒的装设接线盒锁母护口的安装管槽的固定金属软管的安装要求管路连接处密封处理分部工程名称项目经理 XXX工程师验收内容记录验收评定结果符合规范要求符合规范要求符合规范要求符合规范要求符合规范要求均为金属管合格均为金属管合格金属线槽保护合格模块箱内安装合格火灾自动报警系统安装合格验收单位:施工单位:(单位印章)监理单位:(单位印章)设计单位:(单位印章)建设单位:(单位印章)项目经理:(签章)年月日XXX工程师:(签章)年月日项目负责人:(签章)年月日建设单位项目负责人:(签章)年月日注:分部工程质量验收由建设单位项目负责人组织施工单位项目经理、XXX和设计单位项目负责人等进行。
表4-2 工程验收记录工程名称:火灾自动报警系统工程施工单位:监理单位:序号验收项目名称(火灾探测器、手动报警按钮安装)1 火灾探测器空气管式感温探测器的安装空气采样火灾探测器的安装可燃气体探测器的安装底座、确认灯安装安装间距2 手动报警按钮安装高度导线的连接安装位置安装牢固程度分部工程名称项目经理验收内容记录验收评定结果符合规范要求符合规范要求合格符合规范要求符合规范要求合格合格合格符合规范要求合格验收单位:施工单位:(单位印章)监理单位:(单位印章)设计单位:(单位印章)建设单位:(单位印章)项目经理:(签章)年月日要求。
壁安装牢固,挂式安装间距符合要求,落地操作间距符合要求,安检修后面板距墙距离符合要求,安装高度符合要求。
火灾自动报警系统工程验收记录(样本)文章中没有明显的格式错误和问题段落。
以下是对每段话的小幅度改写:工程名称:___扩建工程施工单位:___监理单位:总监理工程师项目经理:___验收项目1:消防自动报警系统安装验收内容:按现行国家标准《建筑电气工程施工质量验收规范》GB的规定和本规范 3.2节要求对系统的布线进行检验。
检查数量:全数检查。
检验方法:尺量、观察检查。
验收评定结果:符合规范、设计要求。
验收项目2:技术文件检查验收内容:按本规范第5.2.1条要求验收技术文件。
检查数量:全数检查。
检验方法:观察检查。
验收评定结果:符合规范、设计要求。
验收项目3:火灾报警控制器的验收验收内容:1.火灾报警控制器的安装应满足本规范3.3节的要求。
检验方法:尺量、观察检查。
2.火灾报警控制器的规格、型号、数量、容量,应符合设计要求。
检验方法:对照图纸观察检查。
3.火灾报警控制器的功能验收应按本规范第4.3节要求进行检查,检查结果应符合现行国家规范《火灾报警控制器》GB 4717和产品使用说明书的有关要求。
验收评定结果:符合规范、设计要求。
验收项目4:点型火灾探测器的验收验收内容:1.点型火灾探测器的安装应满足本规范3.4节要求。
检验方法:尺量、观察检查。
2.点型火灾探测器的规格、型号、数量应符合设计要求。
检验方法:对照图纸观察检查。
3.点型火灾探测器的功能验收应按本规范第4.4节的要求进行检查,检查结果应符合要求。
验收评定结果:符合规范、设计要求。
验收项目5:线型感温火灾探测器的验收验收内容:1.线型感温火灾探测器的安装应满足本规范第3.4节要求。
检验方法:尺量、观察检查。
2.线型感温火灾探测器的规格、型号、数量应符合设计要求。
检验方法:对照图纸观察检查。
3.线型感温火灾探测器的功能验收应按本规范第4.5节的要求进行检查,检查结果应符合要求。
验收评定结果:符合规范、设计要求。
消防联动控制器在自动状态下应满足现行国家标准《火灾自动报警系统设计规范》GB以及设计的联动逻辑关系要求。

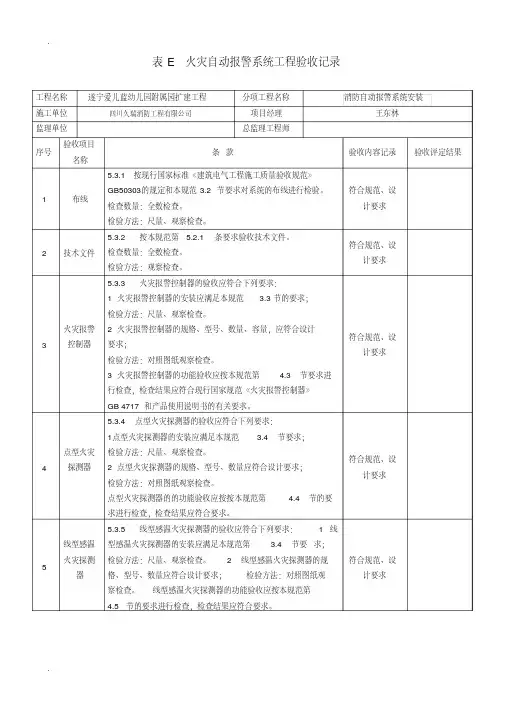

表E 火灾自动报警系统工程验收记录工程名称遂宁爱儿蓝幼儿园附属园扩建工程分项工程名称消防自动报警系统安装施工单位四川久瑞消防工程有限公司项目经理王东林监理单位总监理工程师序号验收项目名称条款验收内容记录验收评定结果1 布线5.3.1 按现行国家标准《建筑电气工程施工质量验收规范》GB50303 的规定和本规范3.2 节要求对系统的布线进行检验。
检查数量:全数检查。
检验方法:尺量、观察检查。
符合规范、设计要求2 技术文件5.3.2 按本规范第 5.2.1 条要求验收技术文件。
检查数量:全数检查。
检验方法:观察检查。
符合规范、设计要求3 火灾报警控制器5.3.3 火灾报警控制器的验收应符合下列要求:1 火灾报警控制器的安装应满足本规范 3.3节的要求;检验方法:尺量、观察检查。
2 火灾报警控制器的规格、型号、数量、容量,应符合设计要求;检验方法:对照图纸观察检查。
3 火灾报警控制器的功能验收应按本规范第 4.3 节要求进行检查,检查结果应符合现行国家规范《火灾报警控制器》GB 4717 和产品使用说明书的有关要求。
符合规范、设计要求4 点型火灾探测器5.3.4 点型火灾探测器的验收应符合下列要求:1点型火灾探测器的安装应满足本规范 3.4 节要求;检验方法:尺量、观察检查。
2 点型火灾探测器的规格、型号、数量应符合设计要求;检验方法:对照图纸观察检查。
点型火灾探测器的的功能验收应按按本规范第 4.4 节的要求进行检查,检查结果应符合要求。
符合规范、设计要求5线型感温火灾探测器5.3.5 线型感温火灾探测器的验收应符合下列要求: 1 线型感温火灾探测器的安装应满足本规范第 3.4 节要求;检验方法:尺量、观察检查。
2 线型感温火灾探测器的规格、型号、数量应符合设计要求;检验方法:对照图纸观察检查。
线型感温火灾探测器的功能验收应按本规范第4.5 节的要求进行检查,检查结果应符合要求。
符合规范、设计要求工程名称遂宁爱儿蓝幼儿园附属园扩建工程分项工程名称消防自动报警系统安装施工单位四川久瑞消防工程有限公司项目经理王东林监理单位总监理工程师序号验收项目名称条款验收内容记录验收评定结果6红外光束感烟火灾探测器1 红外光束感烟火灾探测器的安装应满足本规范第 3.4 节要求;检验方法:尺量、观察检查。

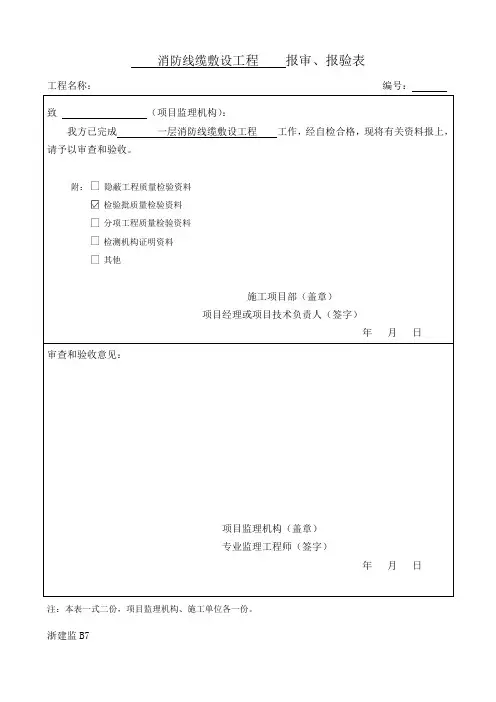

工程名称:编号:致(项目监理机构):我方已完成一层消防线缆敷设工程工作,经自检合格,现将有关资料报上,请予以审查和验收。
附:隐蔽工程质量检验资料检验批质量检验资料分项工程质量检验资料检测机构证明资料其他施工项目部(盖章)项目经理或项目技术负责人(签字)年月日审查和验收意见:项目监理机构(盖章)专业监理工程师(签字)年月日注:本表一式二份,项目监理机构、施工单位各一份。
浙建监B7工程名称:新城一期工程--16#楼编号:致工程管理有限公司(项目监理机构):我方已完成二层消防线缆敷设工程工作,经自检合格,现将有关资料报上,请予以审查和验收。
附:隐蔽工程质量检验资料检验批质量检验资料分项工程质量检验资料检测机构证明资料其他施工项目部(盖章)项目经理或项目技术负责人(签字)年月日审查和验收意见:项目监理机构(盖章)专业监理工程师(签字)年月日注:本表一式二份,项目监理机构、施工单位各一份。
浙建监B7工程名称:新城一期工程-- 16#楼编号:致工程管理有限公司(项目监理机构):我方已完成三层消防线缆敷设工程工作,经自检合格,现将有关资料报上,请予以审查和验收。
附:隐蔽工程质量检验资料检验批质量检验资料分项工程质量检验资料检测机构证明资料其他施工项目部(盖章)项目经理或项目技术负责人(签字)年月日审查和验收意见:项目监理机构(盖章)专业监理工程师(签字)年月日注:本表一式二份,项目监理机构、施工单位各一份。
浙建监B7工程名称:新城一期工程-- 16#楼编号:致工程管理有限公司(项目监理机构):我方已完成四层消防线缆敷设工程工作,经自检合格,现将有关资料报上,请予以审查和验收。
附:隐蔽工程质量检验资料检验批质量检验资料分项工程质量检验资料检测机构证明资料其他施工项目部(盖章)项目经理或项目技术负责人(签字)年月日审查和验收意见:项目监理机构(盖章)专业监理工程师(签字)年月日注:本表一式二份,项目监理机构、施工单位各一份。
