钢结构焊接符号标示

建筑钢结构设计图中的焊接符号123表中所示说明如下:1.凡是符号中未注焊缝尺寸要求的,如序号1的角焊缝和序号4的双面坡口焊缝,表示要求焊缝与母材等强。

省去了对坡口尺寸或焊脚要求的标注。

反之符号中标有数字的焊缝就表示要按数字的要求进行，不代表等强与否，如序号2、3、6.在此需要指出的是现在对等强焊缝有个误区，即认为要与母材等强，焊缝必须是熔透焊。

本文中对角焊缝和部分熔透焊所说的等强,主要是指它的有效焊缝厚度等于或大于母材板厚.强度指标包括抗拉、抗弯和冲击功等，对于等强的角焊缝或部分熔透焊缝有些性能是大于全熔透焊缝的,因熔透焊焊缝接头的应力集中性较大,它的抗弯和某些抗裂性还不如角焊缝和部分熔透焊缝。

2. 带钝边的坡口焊缝按传统的理解不是全熔透焊缝，但在实际上现在随着碳弧气刨的使用增多，和坡口间隙的调整，越来越多的全熔透焊缝都采用带钝边的坡口焊缝.特别是T形接头，利用钝边有许多优点,一是定位准确，收缩变形小，二是在加强首道打底焊熔透性前提下，钝边大了，熔敷金属量减少,带来生产效率提高，变形减少等一系列好处。

但在现在的图纸中往往是把全坡口的焊缝才认定为全熔透焊缝，而带钝边的坡口焊都往往按部分熔透焊对待，有的也按全熔透焊,但在尾部加编号，另用图解说明。

由于在现有的国标中没有对符号的熔透与否有具体说明,只在GB/T50105-2001《建筑结构制图标准》中对熔透角焊缝有一个标注符号。

但笔者认为该符号并不值得推广，因为把一个实心圆放在引出线的折转处，至少它直接影响了周围焊与相同焊标记的表示.所以随着图纸中熔透焊要求的增多，有必要对一些符号中加上熔透焊的表记。

为了方便符号的使用,使它更直接,省事，好记，认为符号尾部的编号标注宜尽可能的不用或少用，符号要简易好懂。

所以对不易区别的全熔透焊缝在符号的横的基准线上，在上下坡口的中间部位以涂黑的圆圈为标记。

见表中序号15、16、20、21。

3. 对背面带衬垫的全熔透焊缝,由于国标中未有该方式的符号表示，所以编制了序号14、24、25的图形表示.4. 序号17、19、26、27，表示的是背面封底焊，该图形基本是按GB/T324-2008《焊缝符号表示法》中表A.3 补充符号的标注示例中序号1的图形。

钢结构焊接符号含义大全之南宫帮珍创作创作时间：贰零贰壹年柒月贰叁拾日钢结构焊接符号也是依据GB324一1988《焊缝代号》来绘制。

钢结构一般属于建筑学科，属于建筑行业。

因此在钢结构焊接符号的标注中经常陪伴随建筑符号、型钢符号、螺栓符号及铆钉符号等。

钢结构焊缝符号暗示的方法及有关规定：1、焊缝的引出线是由箭头和两条基准线组成。

其中一条为实线，另一条为虚线，线型均为细线。

如图1-33。

2、基准线的虚线可以画在基准线实线的上侧，也可画在下侧，基准线一般应与图样的题目栏平行，仅在特殊条件下才与题目栏垂直。

3、若焊缝处在接头的箭头侧，则基本符号标注在基准线的实线侧；若焊缝处在接头的非箭头侧，则基本符号标注在基准线的虚线侧，如图1-34。

4、当为双面对称焊缝时。

基准线可不加虚线，如图1-35。

5、箭头线相对焊缝的位置一般无特殊要求，但在标注单边形焊缝时箭头线要指向带有坡口一侧的工件，如图1-36。

6、基本符号、弥补符号与基准线相交或相切，与基准线重合的线段，用粗实线暗示。

7、焊缝的基本符号、辅助符号和弥补符号(尾部符号除外)一律为粗实线，尺寸数字原则上亦为粗实线，尾部符号为细实线，尾部符号主要是标注焊接工艺、方法等内容.8、在同一图形上，当焊缝形式、断面尺寸和辅助要求均相同时，可只选择一处标注焊缝的符号和尺寸。

并加注“相同焊缝的符号”，相同焊缝符号为3/4圆弧，画在引出线的转折处。

如图1-37(a)。

在同一图形上，有数种相同焊缝时，可将焊缝分类编号，标注在尾部符号内，分类编号采取A,B,C......在同一类焊缝中可选择一处标注代号，如图1-37(b)。

9、熔透角焊缝的符号应按图1-38方式标注。

熔透角焊缝的符号为涂黑的圆圈，画在引出线的转折处。

10、用形中较长的角焊缝(如焊接实腹钢梁的翼缘焊缝)，可不必引出线标注，而直接在角焊缝旁标注焊缝尺寸值K，如图1-39。

11、在连接长度内仅局部区段有焊缝时，按图1-40标注。

焊接符号什么是焊接符号焊接符号是一种工程语言，能简单、明了地在图纸上说明焊缝的形状、几何尺寸和焊接方法.我国的焊接符号是由国家标准GB324规定的.焊接符号有什么作用焊接符号是把在图样上用技术制图方法所表示的焊缝的基本形式和尺寸采用一些符号来表示的方法。

焊接符号可以表示出:（1）所焊焊缝的位置。

（2）焊缝横截面形状(坡口形状)及坡口尺寸.（3）焊缝表面形状特征。

（4）表示焊缝某些特征或其他要求。

焊接加工符号的国家标准有哪些焊接符号的国家标准主要有两个：（1）GB324一1988《焊缝代号》。

(2）GB985-1988《手工电弧焊焊接接头的基本形式与尺寸》。

焊缝形式及坡口尺寸在图纸上是怎样表示的焊缝形式及坡口尺寸在图纸上一般采用技术制图的方法表示。

为了简化焊缝在图样上的表示方法,现采用国家标准规定的焊缝符号及坡口尺寸的表示方法。

焊接符号由哪几部分组成焊接符号一般是由基本符号和指引线组成，必要时还可以加上辅助符号、补充符号和焊缝尺寸符号。

焊缝形式及坡口尺寸在图纸上是怎样表示的焊缝形式及坡口尺寸在图纸上一般采用技术制图的方法表示.为了简化焊缝在图样上的表示方法,现采用国家标准规定的焊缝符号及坡口尺寸的表示方法。

表示焊缝的基本符号有哪些焊缝基本符号是表示焊缝截面形状的符号，它采用近似于焊缝横剖面形状的符号来表示。

GB324-1988中规定了13种焊缝形式的符号,见表2-2。

表示焊缝的辅助符号有哪些辅助符号表示焊缝表面形状特征的符号，见表2-3。

不需要确切地说明焊缝的表面形状时,可以不用辅助符号。

表示焊缝的补充符号有哪些补充符号是为了补充说明焊缝的某些特征而采用的符号，见表2—4。

表示焊缝的尺寸符号有哪些焊缝的尺寸符号见表2—5。

焊接符号标注中的指引线指引线是表示指引焊缝位置的符号.由带箭头的指引线和两条基准线(一条为实线，另一条为虚线)组成。

指引线指向有关焊缝处,基准线一般应为水平线.焊缝符号及尺寸标注在基准线上，必要时基准线末端加一尾部，作其它说明用（如焊接方法等)，如图3—18所示。

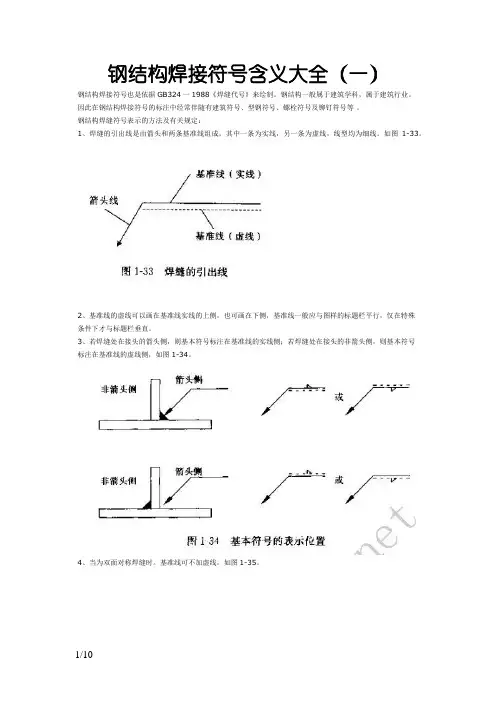

钢结构焊接符号含义大全（一）钢结构焊接符号也是依据GB324一1988《焊缝代号》来绘制。

钢结构一般属于建筑学科，属于建筑行业。

因此在钢结构焊接符号的标注中经常伴随有建筑符号、型钢符号、螺栓符号及铆钉符号等。

钢结构焊缝符号表示的方法及有关规定：1、焊缝的引出线是由箭头和两条基准线组成。

其中一条为实线，另一条为虚线，线型均为细线。

如图1-33。

2、基准线的虚线可以画在基准线实线的上侧，也可画在下侧，基准线一般应与图样的标题栏平行，仅在特殊条件下才与标题栏垂直。

3、若焊缝处在接头的箭头侧，则基本符号标注在基准线的实线侧；若焊缝处在接头的非箭头侧，则基本符号标注在基准线的虚线侧，如图1-34。

4、当为双面对称焊缝时。

基准线可不加虚线，如图1-35。

5、箭头线相对焊缝的位置一般无特殊要求，但在标注单边形焊缝时箭头线要指向带有坡口一侧的工件，如图1-36。

6、基本符号、补充符号与基准线相交或相切，与基准线重合的线段，用粗实线表示。

7、焊缝的基本符号、辅助符号和补充符号(尾部符号除外)一律为粗实线，尺寸数字原则上亦为粗实线，尾部符号为细实线，尾部符号主要是标注焊接工艺、方法等内容.8、在同一图形上，当焊缝形式、断面尺寸和辅助要求均相同时，可只选择一处标注焊缝的符号和尺寸。

并加注“相同焊缝的符号”，相同焊缝符号为3/4圆弧，画在引出线的转折处。

如图1-37(a)。

在同一图形上，有数种相同焊缝时，可将焊缝分类编号，标注在尾部符号内，分类编号采用A,B,C......在同一类焊缝中可选择一处标注代号，如图1-37(b)。

9、熔透角焊缝的符号应按图1-38方式标注。

熔透角焊缝的符号为涂黑的圆圈，画在引出线的转折处。

10、用形中较长的角焊缝(如焊接实腹钢梁的翼缘焊缝)，可不用引出线标注，而直接在角焊缝旁标注焊缝尺寸值K，如图1-39。

11、在连接长度内仅局部区段有焊缝时，按图1-40标注。

K为角焊缝焊脚尺寸。

12、当焊缝分布不规则时，在标注焊缝符号的同时。

钢结构焊接符号大全1. 引言钢结构焊接符号是钢结构工程中用于表示焊接方法、位置和质量要求的一种图形符号。

钢结构焊接符号的正确使用对于保证焊接质量、确保工程安全具有重要意义。

本文将介绍常见的钢结构焊接符号及其含义，帮助读者更好地理解和应用这些符号。

2. 焊缝符号2.1 直角角焊缝直角角焊缝是钢结构中常见的一种焊缝形式，其符号如下： _______| || ||______|该符号表示两块钢材以直角相交并进行角焊缝。

2.2 对接焊缝对接焊缝是钢结构中常用的连接方式之一，其符号如下：_______| || ||_______|该符号表示两个零部件对齐并进行对接焊缝。

2.3 线脚焊缝线脚焊缝是钢结构中的一种常见连接形式，其符号如下：_______| || ||_______|该符号表示两个零部件的边缘以直线相交，并进行线脚焊缝。

3. 焊接位置符号3.1 平面焊接平面焊接是钢结构中最常见的焊接方式之一，其符号如下： _______| || ||_______|该符号表示焊接位置位于工件的平面上。

3.2 横向焊接横向焊接是指焊缝相对于工件的横向位置，其符号如下： _______/ |/ |/________|该符号表示焊接位置位于工件的横向位置上。

3.3 竖向焊接竖向焊接是指焊缝相对于工件的竖向位置，其符号如下： _______| || ||_______|||该符号表示焊接位置位于工件的竖向位置上。

4. 焊接质量符号4.1 符合质量要求符合质量要求是指焊缝的质量满足相关规定，其符号如下： \\ /\\/该符号表示焊缝符合质量要求。

4.2 不符合质量要求不符合质量要求是指焊缝的质量不满足相关规定，其符号如下：/ \\\\__/该符号表示焊缝不符合质量要求。

5. 结论本文介绍了钢结构焊接符号的常见形式及其含义。

这些符号在钢结构工程中具有重要的应用价值，正确使用这些符号可以帮助保证焊接质量、确保工程安全。

读者可以根据本文提供的信息，更好地理解和应用这些符号。

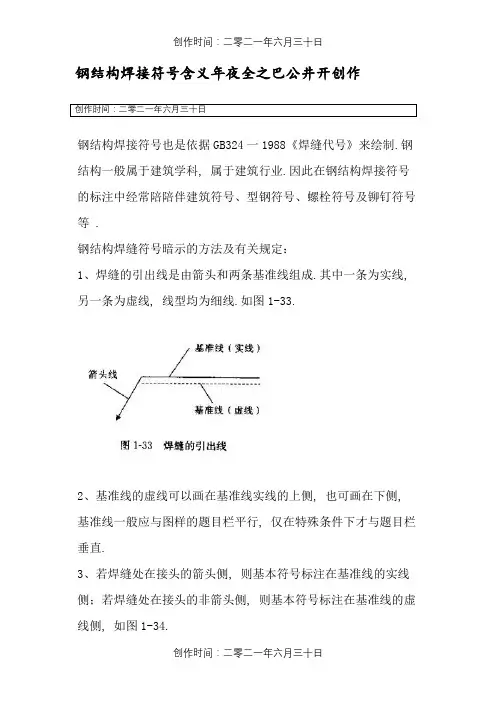

钢结构焊接符号含义年夜全之巴公井开创作创作时间：二零二一年六月三十日钢结构焊接符号也是依据GB324一1988《焊缝代号》来绘制.钢结构一般属于建筑学科, 属于建筑行业.因此在钢结构焊接符号的标注中经常陪陪伴建筑符号、型钢符号、螺栓符号及铆钉符号等 .钢结构焊缝符号暗示的方法及有关规定：1、焊缝的引出线是由箭头和两条基准线组成.其中一条为实线, 另一条为虚线, 线型均为细线.如图1-33.2、基准线的虚线可以画在基准线实线的上侧, 也可画在下侧, 基准线一般应与图样的题目栏平行, 仅在特殊条件下才与题目栏垂直.3、若焊缝处在接头的箭头侧, 则基本符号标注在基准线的实线侧；若焊缝处在接头的非箭头侧, 则基本符号标注在基准线的虚线侧, 如图1-34.4、当为双面对称焊缝时.基准线可不加虚线, 如图1-35.5、箭头线相对焊缝的位置一般无特殊要求, 但在标注单边形焊缝时箭头线要指向带有坡口一侧的工件, 如图1-36.6、基本符号、弥补符号与基准线相交或相切, 与基准线重合的线段, 用粗实线暗示.7、焊缝的基本符号、辅助符号和弥补符号(尾部符号除外)一律为粗实线, 尺寸数字原则上亦为粗实线, 尾部符号为细实线, 尾部符号主要是标注焊接工艺、方法等外容.8、在同一图形上, 当焊缝形式、断面尺寸和辅助要求均相同时, 可只选择一处标注焊缝的符号和尺寸.并加注“相同焊缝的符号”, 相同焊缝符号为3/4圆弧, 画在引出线的转折处.如图1-37(a).在同一图形上, 有数种相同焊缝时, 可将焊缝分类编号, 标注在尾部符号内, 分类编号采纳A,B,C......在同一类焊缝中可选择一处标注代号, 如图1-37(b).9、熔透角焊缝的符号应按图1-38方式标注.熔透角焊缝的符号为涂黑的圆圈, 画在引出线的转折处.10、用形中较长的角焊缝(如焊接实腹钢梁的翼缘焊缝), 可不用引出线标注, 而直接在角焊缝旁标注焊缝尺寸值K, 如图1-39.11、在连接长度内仅局部区段有焊缝时, 按图1-40标注.K为角焊缝焊脚尺寸.12、当焊缝分布不规则时, 在标注焊缝符号的同时.在焊缝处加中实线暗示可见焊缝, 或加栅线暗示不偏见焊缝, 标注方法如图1-41.13、相互焊接的两个焊件, 当为单面焊带双边分歧毛病称坡口焊缝时, 引出线箭头指向较年夜坡口的焊件, 如图1-42.14、环绕工作件周围的围焊缝符号用圆圈暗示, 画在引出线的转折处, 并标注其焊角尺寸K.如图1-43.15、三个或三个以上的焊件相互焊接时, 其焊缝不能作为双面焊缝标注, 焊缝符号和尺寸应分别标注, 如图1-44.16、在施工现场进行焊接的焊件其焊缝需标注“现场焊缝”符号.现场焊缝符号为涂黑的三角形旗号, 绘在引出线的转折处, 如图1-45.17、相互焊接的两个焊件中, 当只有一个焊件带坡口时(如单面V形), 引出线箭头是指向带坡口的焊件, 如图1-46.钢结构焊接符号年夜全：一个钢结构焊接符号标注实例：辅助符号：创作时间：二零二一年六月三十日。

钢结构的焊接的符号含义大全
1.方框：表示焊接区域。

方框内部可出现其他符号来说明不同种类的
焊缝和连接方法。

2.直线：表示焊条或电极的位置，粗细不同代表不同的尺寸和类型。

3.尖角三角形：表示焊角度。

角度数字写在符号的中心。

4.圆角矩形：表示单面焊缝。

5.磨平：表示焊缝需要经过磨平处理。

6.两条平行垂直的直线：表示多道或多层焊接。

7.箭头：表示焊接的方向。

8.斜线：用于细化焊缝的起始和终止位置。

9.斜线加箭头：表示熔损位置。

10.数字或字母：用于表示焊缝的厚度、间距、尺寸或其他特殊要求。

11.斜线加数字/字母：表示多道焊缝的顺序。

12.字母N：表示非熔合焊缝。

13.冒号：表示焊接评级的全尺寸符号。

14.八字形：用于表示割缝。

15.折线：表示断线处有更多的焊接细节。

16.点状圆形：表示穿透焊缝。

17.实心圆：表示电弧的起始和终止点。

18.扇形：表示对焊缝进行机械清理。

19.波浪形：表示焊缝部位需进行防护或保温处理。

20.矩形框里的两条平行直线：表示通长焊缝。

这些是常见的钢结构焊接符号及其含义。

然而，要理解特定工程图纸
上的焊接符号，还需要参考相关的焊接标准和规范，因为不同国家和行业
的要求可能会有所不同。

总结起来，焊接符号是钢结构焊接工作中的重要组成部分，通过这些
符号可以准确地表示焊缝的位置、尺寸、形状和特殊要求。

掌握这些符号
并能正确阅读焊接图纸对于确保焊接过程的质量和符合设计要求至关重要。

建筑钢结构设计图中的焊接符号12焊，加。

决由工透工熔透3表中所示说明如下：1.凡是符号中未注焊缝尺寸要求的，如序号1的角焊缝和序号4的双面坡口焊缝，表示要求焊缝与母材等强。

省去了对坡口尺寸或焊脚要求的标注。

反之符号中标有数字的焊缝就表示要按数字的要求进行，不代表等强与否，如序号2、3、6。

在此需要指出的是现在对等强焊缝有个误区，即认为要与母材等强，焊缝必须是熔透焊。

本文中对角焊缝和部分熔透焊所说的等强，主要是指它的有效焊缝厚度等于或大于母材板厚。

强度指标包括抗拉、抗弯和冲击功等，对于等强的角焊缝或部分熔透焊缝有些性能是大于全熔透焊缝的，因熔透焊焊缝接头的应力集中性较大，它的抗弯和某些抗裂性还不如角焊缝和部分熔透焊缝。

2. 带钝边的坡口焊缝按传统的理解不是全熔透焊缝，但在实际上现在随着碳弧气刨的使用增多，和坡口间隙的调整，越来越多的全熔透焊缝都采用带钝边的坡口焊缝。

特别是T形接头，利用钝边有许多优点，一是定位准确，收缩变形小，二是在加强首道打底焊熔透性前提下，钝边大了，熔敷金属量减少，带来生产效率提高，变形减少等一系列好处。

但在现在的图纸中往往是把全坡口的焊缝才认定为全熔透焊缝，而带钝边的坡口焊都往往按部分熔透焊对待，有的也按全熔透焊，但在尾部加编号，另用图解说明。

由于在现有的国标中没有对符号的熔透与否有具体说明，只在GB/T50105-2001《建筑结构制图标准》中对熔透角焊缝有一个标注符号。

但笔者认为该符号并不值得推广，因为把一个实心圆放在引出线的折转处，至少它直接影响了周围焊与相同焊标记的表示。

所以随着图纸中熔透焊要求的增多，有必要对一些符号中加上熔透焊的表记。

为了方便符号的使用，使它更直接，省事，好记，认为符号尾部的编号标注宜尽可能的不用或少用，符号要简易好懂。

所以对不易区别的全熔透焊缝在符号的横的基准线上，在上下坡口的中间部位以涂黑的圆圈为标记。

见表中序号15、16、20、21。

3. 对背面带衬垫的全熔透焊缝，由于国标中未有该方式的符号表示，所以编制了序号14、24、25的图形表示。

钢结构焊接符号含义大全之老阳三干创作创作时间：贰零贰壹年柒月贰叁拾日钢结构焊接符号也是依据GB324一1988《焊缝代号》来绘制。

钢结构一般属于建筑学科，属于建筑行业。

因此在钢结构焊接符号的标注中经常陪伴随建筑符号、型钢符号、螺栓符号及铆钉符号等。

钢结构焊缝符号暗示的方法及有关规定：1、焊缝的引出线是由箭头和两条基准线组成。

其中一条为实线，另一条为虚线，线型均为细线。

如图1-33。

2、基准线的虚线可以画在基准线实线的上侧，也可画在下侧，基准线一般应与图样的题目栏平行，仅在特殊条件下才与题目栏垂直。

3、若焊缝处在接头的箭头侧，则基本符号标注在基准线的实线侧；若焊缝处在接头的非箭头侧，则基本符号标注在基准线的虚线侧，如图1-34。

4、当为双面对称焊缝时。

基准线可不加虚线，如图1-35。

5、箭头线相对焊缝的位置一般无特殊要求，但在标注单边形焊缝时箭头线要指向带有坡口一侧的工件，如图1-36。

6、基本符号、弥补符号与基准线相交或相切，与基准线重合的线段，用粗实线暗示。

7、焊缝的基本符号、辅助符号和弥补符号(尾部符号除外)一律为粗实线，尺寸数字原则上亦为粗实线，尾部符号为细实线，尾部符号主要是标注焊接工艺、方法等内容.8、在同一图形上，当焊缝形式、断面尺寸和辅助要求均相同时，可只选择一处标注焊缝的符号和尺寸。

并加注“相同焊缝的符号”，相同焊缝符号为3/4圆弧，画在引出线的转折处。

如图1-37(a)。

在同一图形上，有数种相同焊缝时，可将焊缝分类编号，标注在尾部符号内，分类编号采取A,B,C......在同一类焊缝中可选择一处标注代号，如图1-37(b)。

9、熔透角焊缝的符号应按图1-38方式标注。

熔透角焊缝的符号为涂黑的圆圈，画在引出线的转折处。

10、用形中较长的角焊缝(如焊接实腹钢梁的翼缘焊缝)，可不必引出线标注，而直接在角焊缝旁标注焊缝尺寸值K，如图1-39。

11、在连接长度内仅局部区段有焊缝时，按图1-40标注。

建筑钢结构设计图中的焊接符号焊，加。

决由工透工熔透表中所示说明如下：1.凡是符号中未注焊缝尺寸要求的，如序号1的角焊缝和序号4的双面坡口焊缝，表示要求焊缝与母材等强。

省去了对坡口尺寸或焊脚要求的标注。

反之符号中标有数字的焊缝就表示要按数字的要求进行，不代表等强与否，如序号2、3、6。

在此需要指出的是现在对等强焊缝有个误区，即认为要与母材等强，焊缝必须是熔透焊。

本文中对角焊缝和部分熔透焊所说的等强，主要是指它的有效焊缝厚度等于或大于母材板厚。

强度指标包括抗拉、抗弯和冲击功等，对于等强的角焊缝或部分熔透焊缝有些性能是大于全熔透焊缝的，因熔透焊焊缝接头的应力集中性较大，它的抗弯和某些抗裂性还不如角焊缝和部分熔透焊缝。

2. 带钝边的坡口焊缝按传统的理解不是全熔透焊缝，但在实际上现在随着碳弧气刨的使用增多，和坡口间隙的调整，越来越多的全熔透焊缝都采用带钝边的坡口焊缝。

特别是T形接头，利用钝边有许多优点，一是定位准确，收缩变形小，二是在加强首道打底焊熔透性前提下，钝边大了，熔敷金属量减少，带来生产效率提高，变形减少等一系列好处。

但在现在的图纸中往往是把全坡口的焊缝才认定为全熔透焊缝，而带钝边的坡口焊都往往按部分熔透焊对待，有的也按全熔透焊，但在尾部加编号，另用图解说明。

由于在现有的国标中没有对符号的熔透与否有具体说明，只在GB/T50105-2001《建筑结构制图标准》中对熔透角焊缝有一个标注符号。

但笔者认为该符号并不值得推广，因为把一个实心圆放在引出线的折转处，至少它直接影响了周围焊与相同焊标记的表示。

所以随着图纸中熔透焊要求的增多，有必要对一些符号中加上熔透焊的表记。

为了方便符号的使用，使它更直接，省事，好记，认为符号尾部的编号标注宜尽可能的不用或少用，符号要简易好懂。

所以对不易区别的全熔透焊缝在符号的横的基准线上，在上下坡口的中间部位以涂黑的圆圈为标记。

见表中序号15、16、20、21。

3. 对背面带衬垫的全熔透焊缝，由于国标中未有该方式的符号表示，所以编制了序号14、24、25的图形表示。

钢结构焊接符号含义大全钢结构焊接符号也是依据GB324一1988《焊缝代号》来绘制。

钢结构一般属于建筑学科,属于建筑行业.因此在钢结构焊接符号的标注中经常伴随有建筑符号、型钢符号、螺栓符号及铆钉符号等。

钢结构焊缝符号表示的方法及有关规定：1、焊缝的引出线是由箭头和两条基准线组成.其中一条为实线，另一条为虚线，线型均为细线。

如图1-33。

2、基准线的虚线可以画在基准线实线的上侧，也可画在下侧，基准线一般应与图样的标题栏平行，仅在特殊条件下才与标题栏垂直.3、若焊缝处在接头的箭头侧，则基本符号标注在基准线的实线侧；若焊缝处在接头的非箭头侧，则基本符号标注在基准线的虚线侧，如图1-34。

4、当为双面对称焊缝时。

基准线可不加虚线，如图1-35。

5、箭头线相对焊缝的位置一般无特殊要求，但在标注单边形焊缝时箭头线要指向带有坡口一侧的工件,如图1-36。

6、基本符号、补充符号与基准线相交或相切，与基准线重合的线段，用粗实线表示。

7、焊缝的基本符号、辅助符号和补充符号(尾部符号除外)一律为粗实线，尺寸数字原则上亦为粗实线，尾部符号为细实线，尾部符号主要是标注焊接工艺、方法等内容.8、在同一图形上,当焊缝形式、断面尺寸和辅助要求均相同时，可只选择一处标注焊缝的符号和尺寸。

并加注“相同焊缝的符号”，相同焊缝符号为3/4圆弧，画在引出线的转折处。

如图1—37（a）。

在同一图形上，有数种相同焊缝时，可将焊缝分类编号，标注在尾部符号内，分类编号采用A，B,C。

.。

在同一类焊缝中可选择一处标注代号,如图1-37(b）。

9、熔透角焊缝的符号应按图1—38方式标注。

熔透角焊缝的符号为涂黑的圆圈，画在引出线的转折处。

10、用形中较长的角焊缝(如焊接实腹钢梁的翼缘焊缝)，可不用引出线标注，而直接在角焊缝旁标注焊缝尺寸值K，如图1—39。

11、在连接长度内仅局部区段有焊缝时,按图1-40标注。

K为角焊缝焊脚尺寸.12、当焊缝分布不规则时，在标注焊缝符号的同时。
