宇通 吨履带吊性能表

主臂工况额定性能表：旋转角度=360°、标准配重=120t。

主臂额定性能表1：旋转角度=360°、尾部配重=80.6t、车体配重=20.0t。

主臂额定性能表2：旋转角度=360°、尾部配重=80.6t、车体配重=20.0t。

石川岛1495-3A-100t履带吊机主臂额定性能表：以下工况仅供参考，实际请与本公司业务员联系！LR5000-500t履带吊机SDB工况额定性能表：D =28m、旋转角度=360°、标准配重=135t、悬浮配重=260t×15m、中心配重=43t。

KH300-80t履带吊机主臂额定性能表：以下工况仅供参考，实际请与本公司业务员联系！150吨汽车起重机性能表(一)以下工况仅供参考，实际请与本公司业务员联系！(注:本表内红字及红字以上栏目的数字为吊臂强度所决定,其下面栏目数字为倾翻力矩决定)150吨汽车起重机性能表(二)(注:本表内红字及红字以上栏目的数字为吊臂强度所决定,其下面栏目数字为倾翻力矩决定)120吨汽车起重机起重性能表以下工况仅供参考，实际请与本公司业务员联系！80吨汽车起重机起重性能表(一)以下工况仅供参考，实际请与本公司业务员联系！80吨汽车起重机起重性能表(二)50吨汽车起重机性能表（主表）以下工况仅供参考，实际请与本公司业务员联系！(注:本表内红字及红字以上栏目的数字为吊臂强度所决定,其下面栏目数字为倾翻力矩决定)50吨汽车起重机性能表（副臂）25吨汽车起重机起重性能表（主臂）以下工况仅供参考，实际请与本公司业务员联系！(注:本表内红字及红字以上栏目的数字为吊臂强度所决定,其下面栏目数字为倾翻力矩决定)25吨汽车起重机起重性能表（副臂）。

履带吊起重性能表（标准工况）QUY150标准工况1 QUY450 HB标准工况重型主臂1.1 QUY450 HB标准工况重型主臂作业范围图（见图1）图1 QUY450 HB标准工况起重机重型主臂作业范围图1.2 QUY450 HB标准工况重型主臂起重性能表QUY450 HB标准工况重型主臂起重性能表（160t转台平衡重+40t车身平衡重）注：1.臂长为60 m、66 m、72 m时，300t吊钩也可用220 t吊钩（由450t吊钩拆成）代替，220 t吊钩重量为7.19t。

2.150 t吊钩由300t吊钩拆成。

2 QUY450 LB标准工况轻型主臂2.1 QUY450 LB标准工况轻型主臂作业范围图（见图2）图2 QUY450标准工况起重机轻型主臂（LB）作业范围图2.2 QUY450 LB标准工况轻型主臂起重性能表QUY450 LB标准工况轻型主臂起重性能表（160t转台平衡重+40t车身平衡重）注：300t吊钩也可用220 t吊钩（由450t吊钩拆成）代替，220 t吊钩重量为7.19t。

150 t吊钩由300t吊钩拆成。

3 QUY450 HJ标准工况固定副臂3.1 QUY450 HJ标准工况固定副臂作业范围图（见图3、图4）图3 QUY450标准工况固定副臂（HJ）10o安装角作业范围图图4 QUY450标准工况固定副臂（HJ）30o安装角作业范围图3.2 QUY450 HJ标准工况固定副臂起重性能表4 QUY450 HW标准工况塔式副臂4.1 QUY450 HW标准工况塔式副臂作业范围图（见表5）图5 QUY450标准工况塔式副臂（HW）作业范围图主臂仰角85o 4.2 QUY450 HW标准工况固定塔式副臂起重性能表注：1. 220 t吊钩由450t吊钩拆成，150 t吊钩由300t吊钩拆成。

2.严格按照要求配置吊钩。

严禁用起重量小于220t的其他吊钩或300t吊钩代替220 t吊钩；严禁用起重量小于150t的其他吊钩代替150 t吊钩；48m塔臂时严禁用起重量小于100t的其他吊钩代替100 t吊钩。

住友SC500-2-50t履带吊机
主臂额定性能表：全周、配重=17.2t。

KH300-80t履带吊机
石川岛1495-3A-100t履带吊机
CKE2500-250t履带吊机
主臂额定性能表1：旋转角度=360°、尾部配重=80.6t、车体配重=20.0t。

CKE2500-250t履带吊机
主臂额定性能表2：旋转角度=360°、尾部配重=80.6t、车体配重=20.0t。

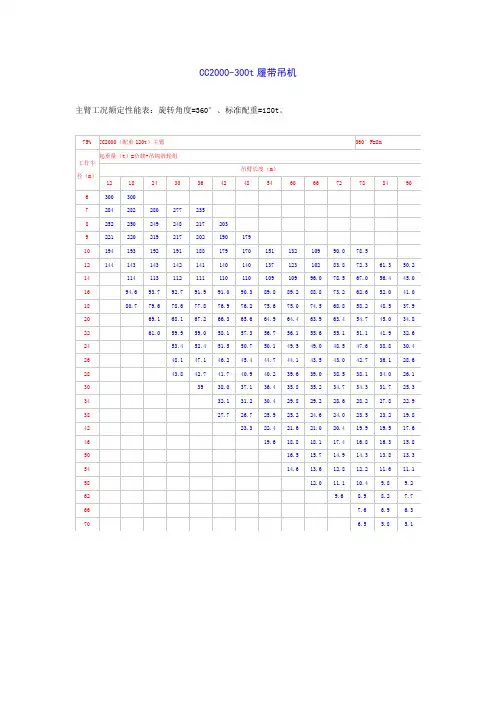

CC2000-300t履带吊机
主臂工况额定性能表：旋转角度=360°、标准配重=120t。

LR5000-500t履带吊机
SDB工况额定性能表：D =28m、旋转角度=360°、标准配重=135t、悬浮配重=260t×15m、中心配重=43t。

LR1750-750t履带吊机
SDB工况额定性能表：D =31.5m、旋转角度=360°、标准配重=220t、悬浮配重=400t×20m、中心配重=95t。

THANKS !!!
致力为企业和个人提供合同协议，策划案计划书，学习课件等等
打造全网一站式需求
欢迎您的下载，资料仅供参考
-可编辑修改-。

QUY150标准工况1 QUY450 HB标准工况重型主臂1.1 QUY450 HB标准工况重型主臂作业范围图（见图1）图1 QUY450 HB标准工况起重机重型主臂作业范围图1.2 QUY450 HB标准工况重型主臂起重性能表QUY450 HB标准工况重型主臂起重性能表（160t转台平衡重+40t车身平衡重）注：1.臂长为60 m、66 m、72 m时，300t吊钩也可用220 t吊钩（由450t吊钩拆成）代替，220 t吊钩重量为7.19t。

2.150 t吊钩由300t吊钩拆成。

2 QUY450 LB标准工况轻型主臂2.1 QUY450 LB标准工况轻型主臂作业范围图（见图2）图2 QUY450标准工况起重机轻型主臂（LB）作业范围图2.2 QUY450 LB标准工况轻型主臂起重性能表QUY450 LB标准工况轻型主臂起重性能表（160t转台平衡重+40t车身平衡重）注：300t吊钩也可用220 t吊钩（由450t吊钩拆成）代替，220 t吊钩重量为7.19t。

150 t吊钩由300t吊钩拆成。

3 QUY450 HJ标准工况固定副臂3.1 QUY450 HJ标准工况固定副臂作业范围图（见图3、图4）图3 QUY450标准工况固定副臂（HJ）10º安装角作业范围图图4 QUY450标准工况固定副臂（HJ）30º安装角作业范围图3.2 QUY450 HJ标准工况固定副臂起重性能表4 QUY450 HW标准工况塔式副臂4.1 QUY450 HW标准工况塔式副臂作业范围图（见表5）图5 QUY450标准工况塔式副臂（HW）作业范围图主臂仰角85º4.2 QUY450 HW标准工况固定塔式副臂起重性能表注：1. 220 t吊钩由450t吊钩拆成，150 t吊钩由300t吊钩拆成。

2.严格按照要求配置吊钩。

严禁用起重量小于220t的其他吊钩或300t吊钩代替220 t吊钩；严禁用起重量小于150t的其他吊钩代替150 t吊钩；48m塔臂时严禁用起重量小于100t的其他吊钩代替100 t吊钩。

吨履带吊性能表正式版150吨履带吊（7150）主臂工况起重性能表（62.3T配重+20T车身配重）150吨履带吊（7150）主臂工况起重性能表（62.3T配重+20T车身配重）特种设备验收表履带式起重机械检查表受检单位：编号：检查人：日期：履带式起重机组装方案工程名称：施工单位：起重机型号：QUY751.概况介绍QUY75型履带式起重机由徐工重型机械制造，具有安装方便，作业范围广，起重能力大，并可作多种组合变形等特点。

根据工程需要，现准备在施工现场安装，特编制安装方案如下。

2．编制依据2.1 《QUY75型履带式起重机使用说明书》及有关文献资料。

2.2《电力建设安全工作规程（火力发电厂部分）》(DL5009.1-2002)；2.3《起重机械安全规程》（GB6067—85）；2.4《起重机械安全监察规定》国家质监局〔2006〕92号；2.5《起重设备安装工程施工及验收规范》（GB50278-98）；2.6《电力建设大型起重机械的选型、安装和拆卸管理规定》电力部电建[1996] 381号文；2.7《电力建设起重机械安装拆卸工艺》国家电网公司（2021）128870号；2.8《电力建设起重机械安全管理重点措施》国家电网公司（试行）3．施工准备3.1场地准备：计划准备一块15m×30m大小的场地，平整且夯实，地面硬度不小于6Kg/cm2，地面坡度不大于1度，作为停机面。

沿履带方向清理一条1 0×60m的通道作为起重臂组合场地，并对该场地进行平整。

3.2安装时起重臂应与履带方向一致。

3.3在安装场地的附近摆放一个工具箱，及时将拆下的零配件收集并妥善保管至工具箱。

3.4安装现场准备一个垃圾箱作回收废物用。

4、施工工序和方法4.1施工工艺流程图4.2安装步骤：4.2.1选择坚实平整的地面作为主机安装场地，将主机转90°垂直与履带。

4.2.2拉起履带伸缩转换杆，由销孔的位置拔出4根所紧销。

吨履带吊性能表正式版150吨履带吊（7150）主臂工况起重性能表（62.3T配重+20T车身配重）150吨履带吊（7150）主臂工况起重性能表（62.3T配重+20T车身配重）特种设备验收表履带式起重机械检查表受检单位：编号：检查人：日期：履带式起重机组装方案工程名称：施工单位：起重机型号：QUY751.概况介绍QUY75型履带式起重机由徐工重型机械制造，具有安装方便，作业范围广，起重能力大，并可作多种组合变形等特点。

根据工程需要，现准备在施工现场安装，特编制安装方案如下。

2．编制依据2.1 《QUY75型履带式起重机使用说明书》及有关文献资料。

2.2《电力建设安全工作规程（火力发电厂部分）》(DL5009.1-2002)；2.3《起重机械安全规程》（GB6067—85）；2.4《起重机械安全监察规定》国家质监局〔2006〕92号；2.5《起重设备安装工程施工及验收规范》（GB50278-98）；2.6《电力建设大型起重机械的选型、安装和拆卸管理规定》电力部电建[1996] 381号文；2.7《电力建设起重机械安装拆卸工艺》国家电网公司（2021）128870号；2.8《电力建设起重机械安全管理重点措施》国家电网公司（试行）3．施工准备3.1场地准备：计划准备一块15m×30m大小的场地，平整且夯实，地面硬度不小于6Kg/cm2，地面坡度不大于1度，作为停机面。

沿履带方向清理一条1 0×60m的通道作为起重臂组合场地，并对该场地进行平整。

3.2安装时起重臂应与履带方向一致。

3.3在安装场地的附近摆放一个工具箱，及时将拆下的零配件收集并妥善保管至工具箱。

3.4安装现场准备一个垃圾箱作回收废物用。

4、施工工序和方法4.1施工工艺流程图4.2安装步骤：4.2.1选择坚实平整的地面作为主机安装场地，将主机转90°垂直与履带。

4.2.2拉起履带伸缩转换杆，由销孔的位置拔出4根所紧销。

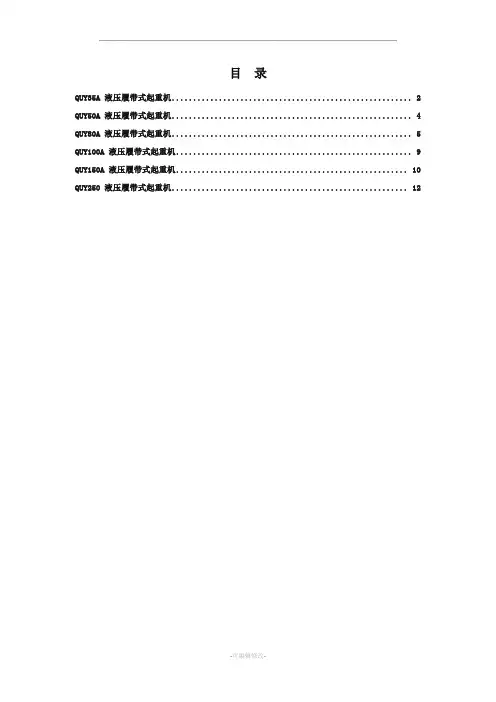

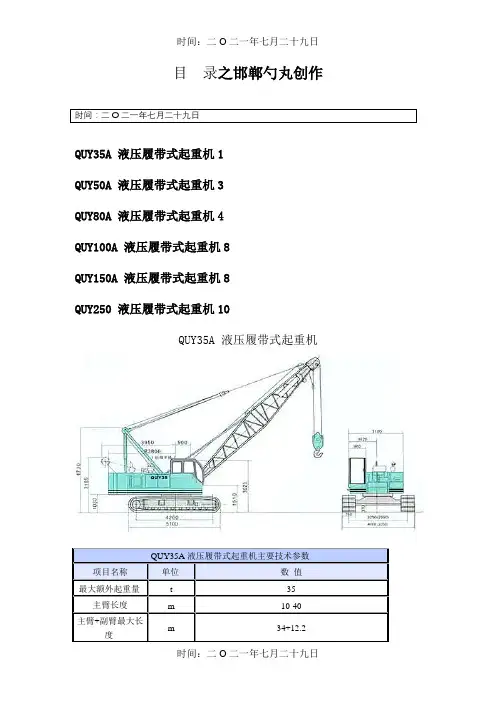

目录之邯郸勺丸创作时间：二O二一年七月二十九日QUY35A 液压履带式起重机1QUY50A 液压履带式起重机3QUY80A 液压履带式起重机4QUY100A 液压履带式起重机8QUY150A 液压履带式起重机8QUY250 液压履带式起重机10QUY35A 液压履带式起重机QUY35A液压履带式起重机主要技术参数项目名称单位数值最大额外起重量t35主臂长度m10-40主臂+副臂最大长m34+12.2度起重臂变幅角度°30-80提升钢绳速度m/min62；31下降钢绳速度m/min62；31起重臂上升速度m/min63起重臂下降速度m/min63回转速度r/min*3.7行走速度km/h 1.4爬行能力%40起重力矩t·m125柴油机型号D6114ZG2B柴油机额外输出功kW/r/min128/2000率配重质量t12.1整机质量（基本臂t36时）接地比压MPa0.053主提升倍率t7主机运输尺寸mm6345X3960X3020*速度随机载荷不合而变更QUY50A 液压履带式起重机QUY50A液压履带式起重机主要技术参数项目名称单位数值最大额外起重量t50主臂长度m13-52主臂+副臂最大长度m43+15.25起重臂变幅角度º30-80提升钢绳速度m/min70;35下降钢绳速度m/min70;35起重臂上升钢绳速度m/min*45起重臂下降钢绳速度m/min*45行走速度km/h 1.1爬行能力%40柴油机型号D6114ZG2B柴油机额外输出功率kW/r/min 128/2000回转速度r/min*2.7主提升倍率t9配重质量t16 整机质量(基本臂50t吊钩时) t50履带接地比压MPa0.069起重力矩t·m180主机运输尺寸(长X宽X高) mm 6745X3300X3080 *速度随机载荷不合而变更QUY80A 液压履带式起重机QUY80A液压履带起重机技术参数项目单位数值最大起重量t 80主臂长度m 13-58 主臂+副臂最大长度m 49＋18起重臂变幅角度. 30-80提升钢绳速度m/min 高116/58 低80/40下降钢绳速度m/min 高116/58 低80/40 起重臂上升钢绳速度m/min *54起重臂下降钢绳速度m/min 54起重力矩t•m340回转速度r/min 高3低1.4行走速度km/h *1.3爬坡能力% 30 柴油机额外输出功率OM906 kW/r/min 200/20000 主提升倍率t 10接地比压MPa 0.076整机质量t 75配重质量t 22注：带※速度是随载荷的不合而变更倾覆载荷：78% 单位：t时间：二O二一年七月二十九日QUY100A 液压履带式起重机QUY100A液压履带式起重机主要技术参数项目名称单位数值最大起重量t 100 主臂长度m 16-73 副臂长度m 13-25起重臂变幅角度. 30-80主提升速度m/mim高速114/58 低速84/41（上升、下降）副提升速度m/mim高速114/58 低速84/41（上升、下降）变幅上升速度m/mim 54变幅下降速度m/mim 54回转速度r/mim 0-1.96行走速度km/h *高速1.3 低速0.9爬行能力% 30柴油机型号QSL9美国康明斯电控柴油机柴油机额外输出功率kW/r/mim 209/2000接地比压MPa 0.08配重质量t34整机质量t105 主机尺寸（长X宽X高）mm 8910x5790x3536 *速度随机载荷不合而变更QUY150A 液压履带式起重机主要技数参数项目名称单位数值最大额外起重量t150主臂长度m18-81副臂长度m13-31主臂+副臂最大长度m69+31起重臂变幅角度.30-80提升钢绳速度m/min*高速60低速30起重臂上升钢绳度m/min22 X 2起重臂下降钢绳速度m/min22 X 2起重力矩t·m805行走速度km/h*高速1 低速0.5爬行能力%30柴油机型号M11-C310美国康明斯柴油机额外输出功率kW/r/min184/2000主提升倍率（16）t150接地比压MPa0.093配重质量t54.6整机质量t150.5主机尺寸（长X宽X高）mm13910x6450x3775 *速度随机载荷不合而变更QUY250 液压履带式起重机QUY250液压履带式起重机主要技术参数项目名称单位参数策动机型号QSL9康明斯电喷策动机功率kW/r/min246/2100起重力矩t•m250x4.7主臂最大起重量t250主臂长度m15.2-91固定副臂长度m36副臂起生量t25副钩最大起重量t15塔式副臂长度m60塔式副臂起重量t25第一提升（低速）速度m/min42第一提升（空载）速度m/min101第一层变幅速度m/min25最高回转速度m/min 1.7行走速度m/min0.6/0.8爬坡能力%30履带接地比压MPa 1.16整机质量t210(225)运输尺寸（长x 宽x 高）12580x3280x3370mm*速度随机载荷不合而变更此图暗示在90米主臂长度条件下不带固定附臂的最大尺寸时间：二O二一年七月二十九日。
