履带吊性能表

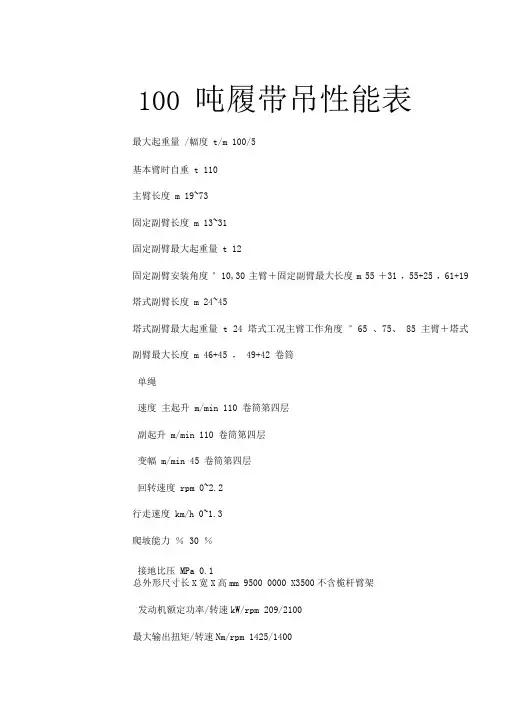

100 吨履带吊性能表
最大起重量 /幅度 t/m 100/5
基本臂时自重 t 110
主臂长度 m 19~73
固定副臂长度 m 13~31
固定副臂最大起重量 t 12
固定副臂安装角度°10,30 主臂＋固定副臂最大长度m 55 ＋31 ，55+25 ，61+19 塔式副臂长度 m 24~45
塔式副臂最大起重量 t 24 塔式工况主臂工作角度°65 、75、 85 主臂＋塔式副臂最大长度 m 46+45 ， 49+42 卷筒
单绳
速度主起升 m/min 110 卷筒第四层
副起升 m/min 110 卷筒第四层
变幅 m/min 45 卷筒第四层
回转速度 rpm 0~2.2
行走速度 km/h 0~1.3
爬坡能力％ 30 ％
接地比压 MPa 0.1
总外形尺寸长X宽X高mm 9500 0000 X3500不含桅杆臂架
发动机额定功率/转速kW/rpm 209/2100
最大输出扭矩/转速Nm/rpm 1425/1400
排放标准U.S. EPA Tier川
履带轨距X接地长度X履带板宽度 mm 5200 X5850 X900
THANKS !!!
致力为企业和个人提供合同协议，策划案计划书，学习课件等等
打造全网一站式需求
欢迎您的下载，资料仅供参考。

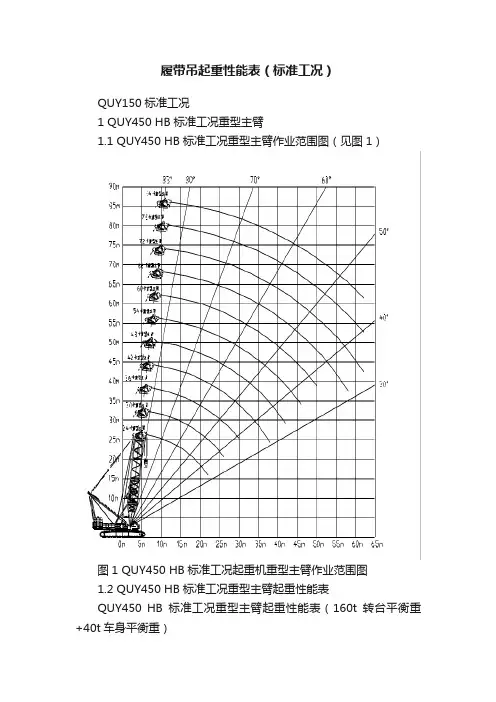

履带吊起重性能表（标准工况）QUY150标准工况1 QUY450 HB标准工况重型主臂1.1 QUY450 HB标准工况重型主臂作业范围图（见图1）图1 QUY450 HB标准工况起重机重型主臂作业范围图1.2 QUY450 HB标准工况重型主臂起重性能表QUY450 HB标准工况重型主臂起重性能表（160t转台平衡重+40t车身平衡重）注：1.臂长为60 m、66 m、72 m时，300t吊钩也可用220 t吊钩（由450t吊钩拆成）代替，220 t吊钩重量为7.19t。

2.150 t吊钩由300t吊钩拆成。

2 QUY450 LB标准工况轻型主臂2.1 QUY450 LB标准工况轻型主臂作业范围图（见图2）图2 QUY450标准工况起重机轻型主臂（LB）作业范围图2.2 QUY450 LB标准工况轻型主臂起重性能表QUY450 LB标准工况轻型主臂起重性能表（160t转台平衡重+40t车身平衡重）注：300t吊钩也可用220 t吊钩（由450t吊钩拆成）代替，220 t吊钩重量为7.19t。

150 t吊钩由300t吊钩拆成。

3 QUY450 HJ标准工况固定副臂3.1 QUY450 HJ标准工况固定副臂作业范围图（见图3、图4）图3 QUY450标准工况固定副臂（HJ）10o安装角作业范围图图4 QUY450标准工况固定副臂（HJ）30o安装角作业范围图3.2 QUY450 HJ标准工况固定副臂起重性能表4 QUY450 HW标准工况塔式副臂4.1 QUY450 HW标准工况塔式副臂作业范围图（见表5）图5 QUY450标准工况塔式副臂（HW）作业范围图主臂仰角85o 4.2 QUY450 HW标准工况固定塔式副臂起重性能表注：1. 220 t吊钩由450t吊钩拆成，150 t吊钩由300t吊钩拆成。

2.严格按照要求配置吊钩。

严禁用起重量小于220t的其他吊钩或300t吊钩代替220 t吊钩；严禁用起重量小于150t的其他吊钩代替150 t吊钩；48m塔臂时严禁用起重量小于100t的其他吊钩代替100 t吊钩。

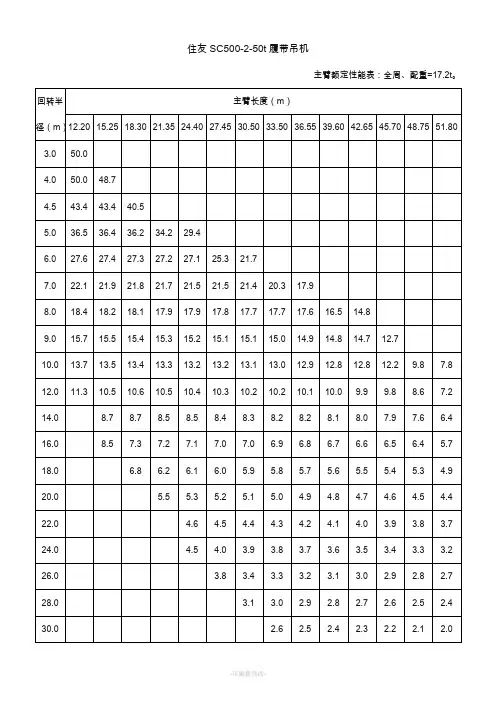

住友SC500-2-50t履带吊机
主臂额定性能表：全周、配重=17.2t。

KH300-80t履带吊机
石川岛1495-3A-100t履带吊机
CKE2500-250t履带吊机
主臂额定性能表1：旋转角度=360°、尾部配重=80.6t、车体配重=20.0t。

CKE2500-250t履带吊机
主臂额定性能表2：旋转角度=360°、尾部配重=80.6t、车体配重=20.0t。

CC2000-300t履带吊机
主臂工况额定性能表：旋转角度=360°、标准配重=120t。

LR5000-500t履带吊机
SDB工况额定性能表：D =28m、旋转角度=360°、标准配重=135t、悬浮配重=260t×15m、中心配重=43t。

LR1750-750t履带吊机
SDB工况额定性能表：D =31.5m、旋转角度=360°、标准配重=220t、悬浮配重=400t×20m、中心配重=95t。

THANKS !!!
致力为企业和个人提供合同协议，策划案计划书，学习课件等等
打造全网一站式需求
欢迎您的下载，资料仅供参考
-可编辑修改-。

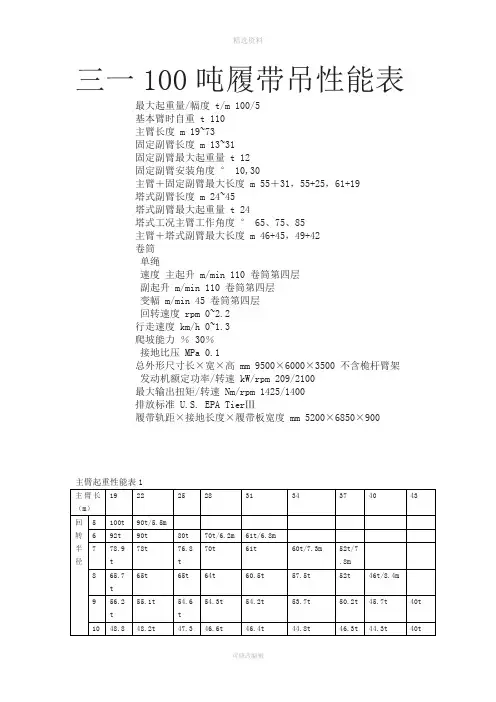

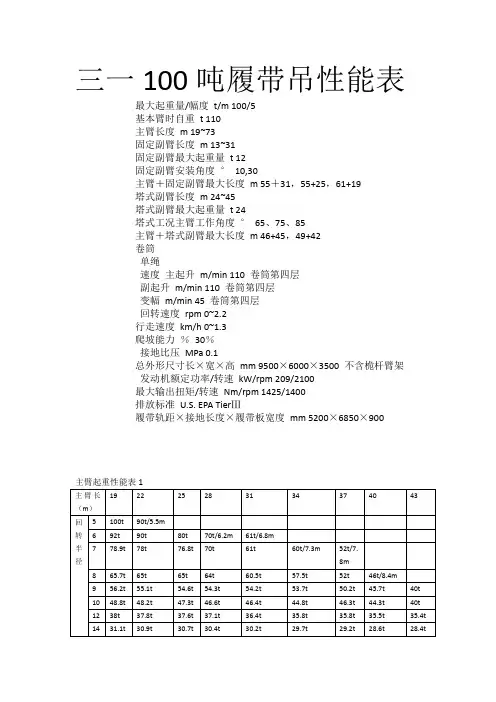

三一100吨履带吊性能表最大起重量/幅度t/m 100/5
基本臂时自重t 110
主臂长度m 19~73
固定副臂长度m 13~31
固定副臂最大起重量t 12
固定副臂安装角度°10,30
主臂＋固定副臂最大长度m 55＋31，55+25，61+19
塔式副臂长度m 24~45
塔式副臂最大起重量t 24
塔式工况主臂工作角度°65、75、85
主臂＋塔式副臂最大长度m 46+45，49+42
卷筒
单绳
速度主起升m/min 110 卷筒第四层
副起升m/min 110 卷筒第四层
变幅m/min 45 卷筒第四层
回转速度rpm 0~2.2
行走速度km/h 0~1.3
爬坡能力％30％
接地比压MPa 0.1
总外形尺寸长×宽×高mm 9500×6000×3500 不含桅杆臂架
发动机额定功率/转速kW/rpm 209/2100
最大输出扭矩/转速Nm/rpm 1425/1400
排放标准U.S. EPA TierⅢ
履带轨距×接地长度×履带板宽度mm 5200×6850×900
主臂起重性能表1
主臂起重性能表2。

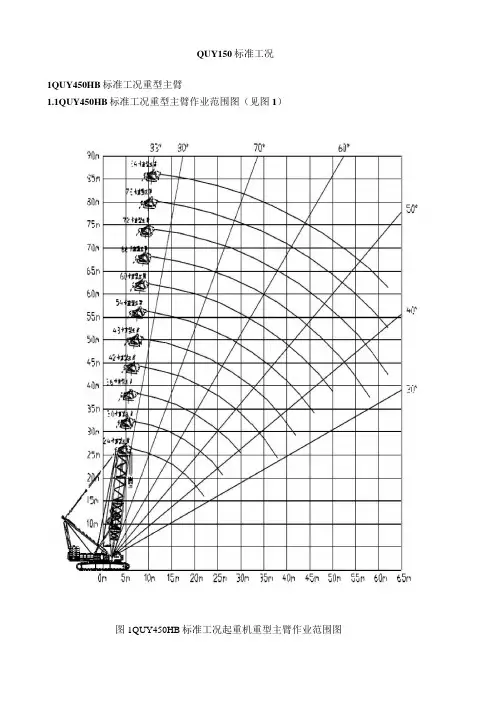

QUY150标准工况1 QUY450 HB标准工况重型主臂1.1 QUY450 HB标准工况重型主臂作业范围图（见图1）图1 QUY450 HB标准工况起重机重型主臂作业范围图1.2 QUY450 HB标准工况重型主臂起重性能表QUY450 HB标准工况重型主臂起重性能表（160t转台平衡重+40t车身平衡重）注：1.臂长为60 m、66 m、72 m时，300t吊钩也可用220 t吊钩（由450t吊钩拆成）代替，220 t吊钩重量为7.19t。

2.150 t吊钩由300t吊钩拆成。

2 QUY450 LB标准工况轻型主臂2.1 QUY450 LB标准工况轻型主臂作业范围图（见图2）图2 QUY450标准工况起重机轻型主臂（LB）作业范围图2.2 QUY450 LB标准工况轻型主臂起重性能表QUY450 LB标准工况轻型主臂起重性能表（160t转台平衡重+40t车身平衡重）注：300t吊钩也可用220 t吊钩（由450t吊钩拆成）代替，220 t吊钩重量为7.19t。

150 t吊钩由300t吊钩拆成。

3 QUY450 HJ标准工况固定副臂3.1 QUY450 HJ标准工况固定副臂作业范围图（见图3、图4）图3 QUY450标准工况固定副臂（HJ）10º安装角作业范围图图4 QUY450标准工况固定副臂（HJ）30º安装角作业范围图3.2 QUY450 HJ标准工况固定副臂起重性能表4 QUY450 HW标准工况塔式副臂4.1 QUY450 HW标准工况塔式副臂作业范围图（见表5）图5 QUY450标准工况塔式副臂（HW）作业范围图主臂仰角85º4.2 QUY450 HW标准工况固定塔式副臂起重性能表注：1. 220 t吊钩由450t吊钩拆成，150 t吊钩由300t吊钩拆成。

2.严格按照要求配置吊钩。

严禁用起重量小于220t的其他吊钩或300t吊钩代替220 t吊钩；严禁用起重量小于150t的其他吊钩代替150 t吊钩；48m塔臂时严禁用起重量小于100t的其他吊钩代替100 t吊钩。

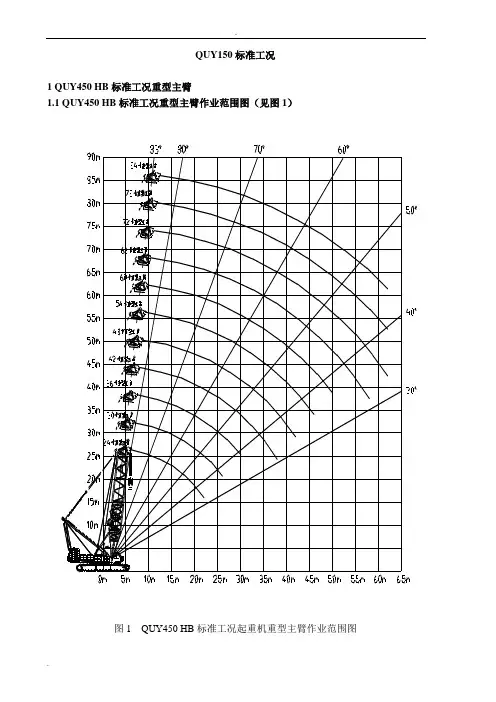

QUY150标准工况1QUY450HB标准工况重型主臂1.1QUY450HB标准工况重型主臂作业范围图（见图1）图1QUY450HB标准工况起重机重型主臂作业范围图-/ 1.2QUY450HB标准工况重型主臂起重性能表注：1.臂长为60m、66m、72m时，300t吊钩也可用220t吊钩（由450t吊钩拆成）代替，2201吊钩重量为7.19t。

2.150t吊钩由300t吊钩拆成。

标准工况轻型主臂B标准工况轻型主臂作业范围图（见图2）I心错饱?Si+tli图2QUY450标准工况起重机轻型主臂（LB）作业范围图2.2QUY450LB标准工况轻型主臂起重性能表QUY450LB标准工况轻型主臂起重性能表(160t转台平衡重+40t车身平衡重)注：300t吊钩也可用220t吊钩(由450t吊钩拆成)代替，220t吊钩重量为7.19t。

150t吊钩由300t吊钩拆成。

3QUY450HJ标准工况固定副臂3.1QUY450HJ标准工况固定副臂作业范围图（见图3、图4）图3QUY450标准工况固定副臂（HJ）10°安装角作业范围图图4QUY450标准工况固定副臂（HJ ）30°安装角作业范围图O H 1。

的2OnBOnAOn5On60rl 70H 80n %四3.2QUY450HJ标准工况固定副臂起重性能表-/图5QUY450标准工况塔式副臂（HW ）作业范围图主臂仰角85°4QUY450HW 标准工况塔式副臂 4.1QUY450HW 标准工况塔式副臂作业范围图（见表5）72-t 冲6材 、 、i< 、 、n4 次y、 、 、 、 、5 「j 、 、 > \ \6初 rm 、 、 \ \ \组 阳 、 、 \\\3/ 始 、 、、 \ \\ \ I \ 3 D M 川 、 、 \ \\ \ \ \% 书M 、 \ \ \ \\ X\Z 、 V\ \ \ \/ r1\ X、 \ \fJ 160味IS£ F5A卡T4辐假?1中 住T博 13，13。

吨履带吊性能表正式版150吨履带吊（7150）主臂工况起重性能表（62.3T配重+20T车身配重）150吨履带吊（7150）主臂工况起重性能表（62.3T配重+20T车身配重）特种设备验收表履带式起重机械检查表受检单位：编号：检查人：日期：履带式起重机组装方案工程名称：施工单位：起重机型号：QUY751.概况介绍QUY75型履带式起重机由徐工重型机械制造，具有安装方便，作业范围广，起重能力大，并可作多种组合变形等特点。

根据工程需要，现准备在施工现场安装，特编制安装方案如下。

2．编制依据2.1 《QUY75型履带式起重机使用说明书》及有关文献资料。

2.2《电力建设安全工作规程（火力发电厂部分）》(DL5009.1-2002)；2.3《起重机械安全规程》（GB6067—85）；2.4《起重机械安全监察规定》国家质监局〔2006〕92号；2.5《起重设备安装工程施工及验收规范》（GB50278-98）；2.6《电力建设大型起重机械的选型、安装和拆卸管理规定》电力部电建[1996] 381号文；2.7《电力建设起重机械安装拆卸工艺》国家电网公司（2021）128870号；2.8《电力建设起重机械安全管理重点措施》国家电网公司（试行）3．施工准备3.1场地准备：计划准备一块15m×30m大小的场地，平整且夯实，地面硬度不小于6Kg/cm2，地面坡度不大于1度，作为停机面。

沿履带方向清理一条1 0×60m的通道作为起重臂组合场地，并对该场地进行平整。

3.2安装时起重臂应与履带方向一致。

3.3在安装场地的附近摆放一个工具箱，及时将拆下的零配件收集并妥善保管至工具箱。

3.4安装现场准备一个垃圾箱作回收废物用。

4、施工工序和方法4.1施工工艺流程图4.2安装步骤：4.2.1选择坚实平整的地面作为主机安装场地，将主机转90°垂直与履带。

4.2.2拉起履带伸缩转换杆，由销孔的位置拔出4根所紧销。

三一100吨履带吊性能表最大起重量/幅度t/m 100/5
基本臂时自重t 110
主臂长度m 19~73
固定副臂长度m 13~31
固定副臂最大起重量t 12
固定副臂安装角度°10,30
主臂＋固定副臂最大长度m 55＋31，55+25，61+19
塔式副臂长度m 24~45
塔式副臂最大起重量t 24
塔式工况主臂工作角度°65、75、85
主臂＋塔式副臂最大长度m 46+45，49+42
卷筒
单绳
速度主起升m/min 110 卷筒第四层
副起升m/min 110 卷筒第四层
变幅m/min 45 卷筒第四层
回转速度rpm 0~2.2
行走速度km/h 0~1.3
爬坡能力％30％
接地比压MPa 0.1
总外形尺寸长×宽×高mm 9500×6000×3500 不含桅杆臂架
发动机额定功率/转速kW/rpm 209/2100
最大输出扭矩/转速Nm/rpm 1425/1400
排放标准U.S. EPA TierⅢ
履带轨距×接地长度×履带板宽度mm 5200×6850×900
主臂起重性能表1
主臂起重性能表2。
