HG2090-1991B113型--氧化碳中温变换催化剂

高温变换催化剂使用操作说明书For personal use only in study and research; not forcommercial useFor personal use only in study and research; not forcommercial useFor personal use only in study and research; not forcommercial useFor personal use only in study and research; not forcommercial useFor personal use only in study and research; not forcommercial use中国石化集团南京化学工业有限公司催化剂厂二〇〇二年七月目录1.概述2.物化性能及工业使用条件3.催化剂装填4 催化剂升温还原5.催化剂的正常使用6.催化剂使用中应该注意的问题7.停车8. 开车9. 催化剂的卸出10.产品的包装、运输和保管:附件：高温变换催化剂空气升温阶段的超温现象及防范措施中国石化集团南京化学工业有限公司催化剂厂是我国最早生产催化剂的企业，也是催化剂行业第一家通过质量体系认证（ISO9002）的专业生产厂。

目前能够生产40多个品种、90多个型号的化肥、石油化工、有机化工催化剂。

化肥催化剂是传统的优势产品，广泛用于国内大、中、小型各类高低压工艺制氨装置，并出口多个国家和地区。

高温变换催化剂使用目的是为了制备后续生产要使用的氢气。

通过催化反应过程来实现快速、连续。

催化剂的使用，包括从催化剂的选型开始，到催化剂的装填、升温还原、正常操作、维护保养等一系列过程。

催化剂的性能只有通过工业化应用才能得以体现。

催化剂使用水平的高低影响着催化剂性能的发挥。

为了您更好的使用好催化剂，在使用高温变换催化剂前，敬请阅读本手册高温变换催化剂使用操作说明书1．概述:1.1 在高温条件下，铁铬系高温变换催化剂能促进一氧化碳和水蒸汽的变换反应制取H2。

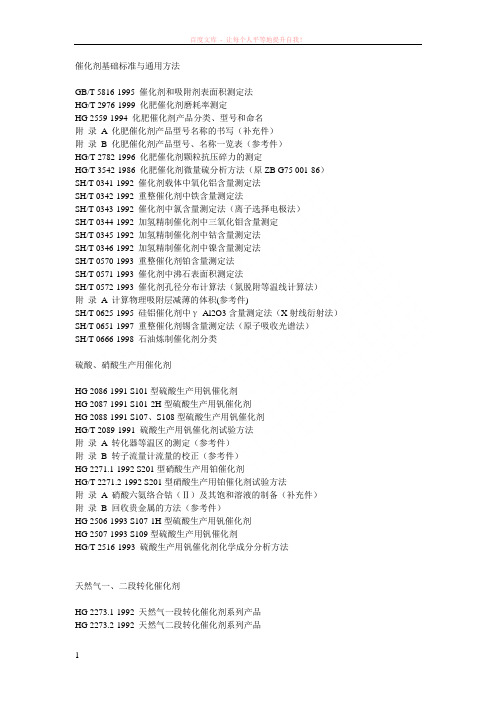

催化剂基础标准与通用方法GB/T 5816-1995 催化剂和吸附剂表面积测定法HG/T 2976-1999 化肥催化剂磨耗率测定HG 2559-1994 化肥催化剂产品分类、型号和命名附录A 化肥催化剂产品型号名称的书写（补充件）附录B 化肥催化剂产品型号、名称一览表（参考件）HG/T 2782-1996 化肥催化剂颗粒抗压碎力的测定HG/T 3542-1986 化肥催化剂微量硫分析方法（原ZB G75 001-86）SH/T 0341-1992 催化剂载体中氧化铝含量测定法SH/T 0342-1992 重整催化剂中铁含量测定法SH/T 0343-1992 催化剂中氯含量测定法（离子选择电极法）SH/T 0344-1992 加氢精制催化剂中三氧化钼含量测定SH/T 0345-1992 加氢精制催化剂中钴含量测定法SH/T 0346-1992 加氢精制催化剂中镍含量测定法SH/T 0570-1993 重整催化剂铂含量测定法SH/T 0571-1993 催化剂中沸石表面积测定法SH/T 0572-1993 催化剂孔径分布计算法（氮脱附等温线计算法）附录A 计算物理吸附层减薄的体积(参考件)SH/T 0625-1995 硅铝催化剂中γ-Al2O3含量测定法（X射线衍射法）SH/T 0651-1997 重整催化剂锡含量测定法（原子吸收光谱法）SH/T 0666-1998 石油炼制催化剂分类硫酸、硝酸生产用催化剂HG 2086-1991 S101型硫酸生产用钒催化剂HG 2087-1991 S101-2H型硫酸生产用钒催化剂HG 2088-1991 S107、S108型硫酸生产用钒催化剂HG/T 2089-1991 硫酸生产用钒催化剂试验方法附录A 转化器等温区的测定（参考件）附录B 转子流量计流量的校正（参考件）HG 2271.1-1992 S201型硝酸生产用铂催化剂HG/T 2271.2-1992 S201型硝酸生产用铂催化剂试验方法附录A 硝酸六氨络合钴（Ⅱ）及其饱和溶液的制备（补充件）附录B 回收贵金属的方法（参考件）HG 2506-1993 S107-1H型硫酸生产用钒催化剂HG 2507-1993 S109型硫酸生产用钒催化剂HG/T 2516-1993 硫酸生产用钒催化剂化学成分分析方法天然气一、二段转化催化剂HG 2273.1-1992 天然气一段转化催化剂系列产品HG 2273.2-1992 天然气二段转化催化剂系列产品HG 2273.3-1992 天然气二段转化热保护剂HG/T 2273.4-1992 天然气一、二段转化催化剂试验方法附录A 反应器等温区的测定（参考件）附录B 水碳比的测定（参考件）附录C 转子流量计流量校正（参考件）附录D EDTA标准滴定溶液对稀土氧化物的滴定度的测定（补充件）HG/T 3543-1988 天然气转化催化剂化学成分分析方法（原ZB G75 005-88）一氧化碳变换催化剂HG 2090-1991 B113型一氧化碳中温变换催化剂HG/T 2693-1995 一氧化碳高温变换催化剂化学成分的测定HG 2779-1996 一氧化碳耐硫变换催化剂HG/T 2780-1996 一氧化碳耐硫变换催化剂试验方法附录A（提示的附录）转化器等温区的测定附录B（提示的附录）气体流量的校正HG/T 2781-1996 一氧化碳耐硫变换催化剂中钴钼含量的测定HG/T 3544-1989 一氧化碳中温变换催化剂试验方法（原ZB G74 001-89）附录A 反应器等温区的测定（参考件）附录B 水蒸气与原料气之比测定（参考件）附录C 转子流量计流量校正（参考件）附录D 催化剂堆积密度的测定（参考件）附录E 气体分析和温度控制（参考件）HG 3546-1989 B110-2型一氧化碳中温变换催化剂（原ZB G75 006-89）HG 3547-1989 B111型一氧化碳中温变换催化剂（原ZB G75 007-89）HG 3548-1989 B112型一氧化碳中温变换催化剂（原ZB G75 008-89）HG 3549-1989 B107,B107-1,B108，B109型一氧化碳中温变换催化剂(原ZB G 75 009-89)甲烷化催化剂HG 2509-1993 甲烷化催化剂HG/T 2510-1993 甲烷化催化剂试验方法附录A 反应器等温区测定（参考件）附录B 催化剂堆密度的测定（参考件）附录C 流量校正（参考件）HG/T 2511-1993 甲烷化催化剂化学成分分析方法附录A EDTA标准滴定溶液对稀土氧化物滴定度的测定（补充件）氨合成催化剂HG 2772-1992 A201型氨合成催化剂附录A 氧化钴含量的测定亚硝基红盐比色法（补充件）HG/T 3545-1990 氨合成催化剂试验方法（原ZB G74 002-90）附录A 五槽反应器等温区的测定（补充件）附录B 催化剂堆密度的测定（补充件））附录C 附录C （参考件）HG 3550-1990 A110型系列氨合成催化剂（原ZB G75 010-90）HG 3551-1990 A109型氨合成催化剂（原ZB G75-011-90）HG 3552-1990 A106型氨合成催化剂（原ZB G75-012-90）HG/T 3554-1981 氨合成催化剂化学成分分析方法（原HG 1-1430-81）附录A 标准溶液的制备（补充件）氧化锌脱硫剂HG 2508-1993 氧化锌脱硫剂HG/T 2512-1993 氧化锌脱硫剂化学成分分析方法附录A 溶液的配制（补充件）HG/T 2513-1993 氧化锌脱硫剂试验方法附录A 硫容分析--燃烧中和法（补充件）附录B 气体中硫离子的分析--汞量法（补充件）附录C 硫化氢的发生及原料气的配制（参考件）附录D 附录D 反应炉等温区的测定（参考件）附录E 水蒸气与原料气比例的测定（参考件）附录F 转子流量计流量校正（参考件）有机硫加氢催化剂HG 2505-1993 有机硫加氢催化剂HG/T 2514-1993 有机硫加氢催化剂试验方法附录A 色谱柱的制备（补充件）附录B 盐浴的制备（参考件）附录C 反应炉温度控制及盐浴等温区的测定（参考件）附录D 转子流量计流量的校正（参考件）HG/T 2515-1993 有机硫加氢催化剂活性组分分析方法其他催化剂HG/T 3553-1981 联醇及低温变换催化剂化学成分分析方法（原HG 1-1428-81）附录A 标准溶液的制备（补充件）HG/T 3555-1984 轻油蒸气转化催化剂化学成分分析方法（原HG/T 1-1546-84）附录A 标准溶液的配制（补充件）HG 3556-1980 B202型低温变换催化剂（原HG 1-1315-80）附录A 反应器温度控制及等温层的测定（参考件）附录B 水蒸气与原料气之比测定及饱和水气温度的计算（参考件）附录C 锐孔流量计的校正（参考件）附录D 气体分析方法（参考件）分子筛GB/T 6286-1986 分子筛堆积密度测定方法附录A 堆积密度测定仪的说明（参考件）GB/T 6287-1986 分子筛静态水吸附测定方法GB/T 6288-1986 粒状分子筛粒度测定方法附录A 样品板的选用（补充件）附录B 标准筛的说明（参考件）GB/T 8770-1988 分子筛动态水吸附测定方法GB/T 10504-1989 3A分子筛GB/T 10505.1-1989 3A分子筛抗压碎强度测定方法GB/T 10505.2-1989 3A分子筛磨耗率测定方法GB/T 10505.3-1989 3A分子筛静态乙烯和氮气吸附测定方法GB/T 10505.4-1989 3A分子筛包装品含水量测定方法GB/T 13550-1992 5A分子筛及其试验方法HG/T 2524-1993 4A分子筛HG/T 2690-1995 13X分子筛HG/T 2691-1995 沸石分子筛动态二氧化碳吸附的测定HG/T 2783-1996 分子筛抗压碎力试验方法SH/T0339-1992 NaY分子筛晶胞参数测定法SH/T 0340-1992 NaY分子筛结晶度测定法。

一氧化碳变换概述一氧化碳的变换是指煤气借助于催化剂的作用，在一定温度下，与水蒸气反应，一氧化碳生成二氧化碳和氢气的过程。

通过变换反应既除去了煤气中的一氧化碳，又得到了制取甲醇的有效气体氢气。

因此，变化工段既是转化工序，又是净化工序。

前工段来的煤气中，一氧化碳含量高，通过变换反应以后，要求达到工艺气体中的CO/H2约为2.05~2.1的关系，以满足甲醇合成的要求。

一氧化碳变换反应是在催化剂存在的条件下进行的，是一个典型的气固相催化反应。

60年代以前，变换催化剂普遍采用Fe-Gr催化剂，使用温度范围为350~550℃，60年代以后，开发了钴钼加氢转化催化剂和氧化锌脱硫剂，这种催化剂的操作温度为200~280℃，为了区别这两种操作温度不同的变换过程，习惯上将前者称为“中温变换”，后者称为“低温变换”。

按照回收热量的方法不同，变换又可分为激冷流程和废锅流程，冷激流程中，冷激后的粗原料气已被水蒸气饱和，在未经冷却和脱硫情况下直接进行变换，因此，两种流程按照工艺条件的不同选用不同的催化剂，激冷流程采用Co-Mo耐硫变换催化剂，废锅流程采用Fe-Cr 变换催化剂。

第一节变换反应原理变换过程为含有C、H、O三种元素的CO和H2O共存的系统，在CO变换的催化反应过程中，除了主要反应CO+H2O＝CO2+H2以外，在某种条件下会发生CO分解等其他副反应，分别如下：2CO＝C+CO22CO+2H2＝CH4+CO2CO+3H2＝CH4+H2OCO2+4H2＝CH4+2H2O这些副反应都消耗了原料气中的有效气体，生成有害的游离碳及无用的甲烷，避免副反应的最好方法就是使用选择性好的变换催化剂。

一、变换反应的热效应一氧化碳变换反应是一个放热反应，CO+H2O＝CO2+H2+41kJ/gmol反应的热效应视H2O的状态而定，若为液态水，则是微吸热反应，若是水蒸气，则为放热反应。

变换反应的反应热随温度的升高而降低，具体反应热列表如下：表1 CO+H2O＝CO2+H2的反应热压力对变换反应的反应热影响较小，一般不做考虑。

B113中变催化剂使用说明产品简介B113型CO高温变换催化剂系采用先进工艺生产的无硫型高温变换催化剂。

该催化剂以-Fe2O3为活性组成分，Cr2O3为助剂，并含有有少量活性添加剂的高活性宽温变换催化剂，适用于合成氨装置制氢装城市煤气甲烷等CO变换工艺。

变换反应如下：CO+H2O=CO2+H2+41.19KJ/molB113型催化剂的活性组成是γ-Fe2O3,其晶相结构及活化能都优于a-Fe2O3,因此，该催化剂的低温活性及使用强度均高于其它同类产品。

本企业采用特殊工艺制作的B113型催化剂还具有抗蒸汽冷凝（即抗水煮）的特点，因而提高了使用的抗风险能力。

该催化剂的本体含硫一般都低于250ppmm,开车时不需安排专门的放硫时间。

在当今国内外合成氨装置向低温节能型发展的同时，辽河牌B113型催化剂是一种非常理想的低温高性耐毒耐热长寿命节能型催化剂。

产品的物化性质物理性质化学组成适用条件B113型催化剂使用压力0.1-5.0Mpa,使用温度300-500℃,运行空速500-5000h,使用寿命预计三年以上。

B113型催化剂的突出特点是具有良好的抗蒸汽冷性能，在事故状态下，用工艺气干燥处理后，催化剂强度不减，床层阻力不增加，催化剂仍能保证事故状态前的活性。

装填催化剂的装填质量直接关系到反应器床层的气流分布阻力降及催化剂性能的发挥，因而要十分重视装填工作。

（1）为了保证装填质量，要选择晴朗的天气，并避开油污灰尘及化学毒物的污染。

（2）装填前，首先确认中变反应器质量合格，器内干燥，无其它杂物，并在内壁标出耐火球铁丝网篦子板和催化剂的装填线。

（3）催化剂装填前，要用4×4mm的筛网仔细过筛，除去运输过程中产生的粉尘。

（4）首先向中变反应器装25的瓷球12mm瓷球100-200mm,铺一层不锈钢丝网，然后再装催化剂。

（5）将催化剂慢慢吊至于器顶，缓慢的倒入接有帆布口袋的漏斗或溜槽中，催化剂从帆布袋口流入器内，器内需有人手握帆布袋口不断移动下料口位置，使催化剂按水平面上升，不得采用集堆后耙平的做法。

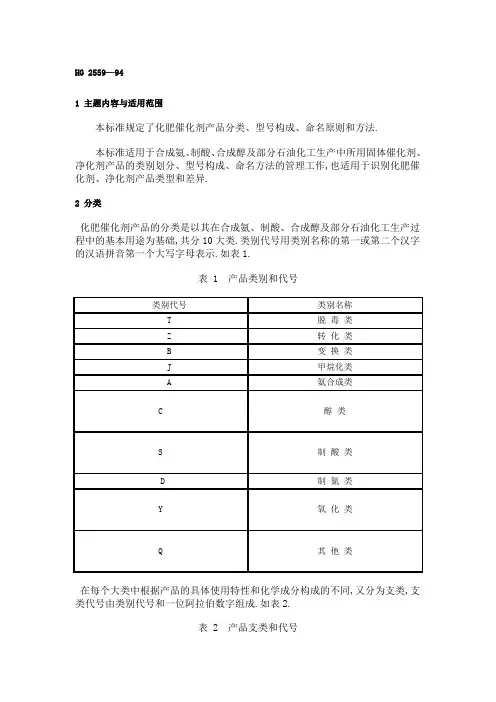

HG 2559—941 主题内容与适用范围本标准规定了化肥催化剂产品分类、型号构成、命名原则和方法.本标准适用于合成氨、制酸、合成醇及部分石油化工生产中所用固体催化剂、净化剂产品的类别划分、型号构成、命名方法的管理工作,也适用于识别化肥催化剂、净化剂产品类型和差异.2 分类化肥催化剂产品的分类是以其在合成氨、制酸、合成醇及部分石油化工生产过程中的基本用途为基础,共分10大类.类别代号用类别名称的第一或第二个汉字的汉语拼音第一个大写字母表示.如表1.表 1 产品类别和代号在每个大类中根据产品的具体使用特性和化学成分构成的不同,又分为支类,支类代号由类别代号和一位阿拉伯数字组成.如表2.表 2 产品支类和代号3 型号化肥催化剂产品型号用于区别具体产品的不同用途或不同特点,它位于基本名称之前.产品型号一般由一个汉语拼音字母和三位阿拉伯数字组成,字母表示产品的类别代号,位于型号最前面；百位数字与字母组成产品支类代号；十位和个位数字表示产品的顺序.顺序号一字线之后的数字表示同一型号具有某种不同特点的产品.产品型号中的顺序号含一字线后的数字用以区别同一支类或同一型号具有不同特点的产品,一般以产品命名先后为序.产品型号后的字母,表示产品外观几何形状的特征代号.产品型号一字线后的字母“H”,表示预还原型产品.4 命名化肥催化剂产品的全名称由型号加基本名称组成.基本名称一般以产品的具体使用特性为基础,必要时也可以用主要活性组份名称和用途联名.产品的化学成分构成,制备工艺、性能等与已正式命名的原型号相似,命名时归为原型号.产品的化学成分构成与原型号基本相同,但制备工艺不同或有较大改进,且性能又有所提高者,命名时在原型号后加“─nn＝1,2,3……”.产品的化学成分构成有较大变化,制备工艺相同或有较大改进,且性能有较大提高,命名给予新型号,在支类代号后按命名先后顺序排列.产品的化学成分构成与原型号不同,制备工艺相同或不同,且性能达到或超过原型号,又有较好的增产降耗作用,命名时产品归类给予新型号.产品的外观几何形状一般为圆柱形、环形、无定形等,若同型号产品的形状改为球形、环形、柱形、异形除柱、环、球、无定形外的形状统称等.命名时在原型号后直接用球、环、柱、异相应的汉语拼音第一个大写字母表示.产品若为预还原的,命名时在原型号后加“─H”H 为“还”字拼音第一个大写字母.引进国外技术、国内生产并销售的产品,命名时在字母和数字之间增加一个括号,括号内写上被引进技术的公司名称中第一个大写字母.5 命名手续凡经过化工部技术审定,由化工部组织技术鉴定含视同技术鉴定的新产品,方可由研制单位在鉴定前一个月,向化工部化肥催化剂标准化技术归口单位-南京化学工业集团公司研究院,提出产品型号命名申请.申请型号命名时必须报送下列资料：a.新产品研制工作报告；b.产品批量生产总结报告；c.产品使用技术说明书；d.产品使用报告和使用情况总结报告；e.产品企业标准和该标准的编制说明；f.技术文献资料总结；g.国家化工催化剂质量监督检验中心的产品质量检验或监测报告.省、直辖市和自治区组织技术鉴定的产品,必须在获得部或国家奖后,方可申请型号命名,申请型号命名单位在获奖后六个月内,向化工部化肥催化剂标准化技术归口单位提出产品型号命名申请,同时报送条中规定的技术资料和省、市、自治区技术鉴定证书、获奖文件的复印件.申请产品型号命名的技术资料,经审查确认,待鉴定后将确定的产品型号名称,以文件形式通知申请单位,并报送化工部和有关主管部门备案.未经化工部化肥催化剂标准技术归口单位正式命名的产品,不得按本标准的方法套用型号.产品型号经正式命名后,研制单位应将经过备案的产品企业标准送化工部化肥催化剂标准化技术归口单位备存.附录 A化肥催化剂产品型号名称的书写补充件A1 一般产品型号名称的结构和书写类别代号：变换类顺序代号：第六个产品支类代号：低温变换全名称：B 206型一氧化碳低温变换催化剂A2 系列产品型号名称的结构和书写类别代号：变换类系列代号：第十个产品中第二个产品顺序代号：第十个产品支类代号：高温变换全名称：B 110-2型一氧化碳高温变换催化剂A3 特殊外观几何形状特征的产品型号结构和书写类别代号：转化类系列代号：第九个产品中第二个产品型号外观形状：异形车轮状顺序代号：第九个产品支类代号：天然气一段转化全名称：Z 109-2Y型天然气一段转化催化剂A4 引进国外技术,国内生产的产品型号结构和书写类别代号：转化类引进代号：Topsφe公司顺序代号：第三个产品支类代号：轻油转化全名称：ZT403型轻油转化催化剂.A5 预还原产品型号结构和书写类别代号：转化类引进代号：Topsφe公司还原性代号：预还原产品顺序代号：第三个产品支类代号：轻油转化全名称：ZT403-H型轻油转化催化剂.附录 B化肥催化剂产品型号、名称一览表参考件表 B1注：原型号栏目中,有括号者为原始型号,余为GB 5205中规定型号.。

B117-3型高温变换催化剂简介B117-3型高温变换催化剂为满足中、小型合成氨厂的需要而开发的。

该催化剂具有良好的活性、稳定性和抗毒能力，能满足中串低和中低低变换工艺的需要。

一、B117-3型高温变换催化剂的化学组成和物理性质1. 化学组成氧化铁含量（以Fe2O3计）65%~75%氧化铬含量（以Cr2O3计）4%~6%特种助剂0.5%~2.0%2．物理性质外观：具有金属光泽的棕褐色圆柱体规格：φ9mm⨯(7~9)mm堆比重： 1.4kg/L ~1.6kg/L比表面积：60m2/g ~80m2/g二、B117-3型高温变换催化剂的主要质量指标活性（按HG/T3544-1989检测，CO转化率）≥52%径向抗压碎力≥210N/cm烧失量≤10%三、B117-3型高温变换催化剂性能特点1．优异的低温活性。

变换炉入口温度280℃就能获得较高的转化率。

2．强度好。

B117-3型高温变换催化剂晶相以r-Fe2O3为主，确保了本产品具有更好的低温活性和高使用强度。

3．耐热稳定性好。

B117-3型高温变换催化剂提高了铬含量、分散均匀，且产品中基本不含六价铬，有效地提高了产品的耐热性能。

3．抗毒物能力强。

产品中添加了特殊的抗毒物助剂，提高了本产品的抗毒物能力。

4．易还原。

起始还原温度低，易还原，升温还原时间短，在200℃时就能开始还原。

B112、B112-2型高温变换催化剂简介B112-2型高温变换催化剂是一种新型铁铬系耐硫变换催化剂，该催化剂保持了B112型高温变换催化剂的优良耐硫性能，具有更高的活性和更好的稳定性。

B112、B112-2型高温变换催化剂适合于中小氮肥厂的中串低和中低低工艺，特别适用于煤制气中压变换工艺。

一、B112-2、112型高温变换催化剂的化学组成和物理性质1．化学组成氧化铁含量（以Fe2O3计）≥75%氧化铬含量（以Cr2O3计）≥6.0%总钼含量(以M O O3) 1%~2.2%特种助剂1%~2%2．物理性质外观：具有金属光泽的棕褐色圆柱体规格：φ9mm⨯(7~9)mm堆比重： 1.4kg/L ~1.6kg/L比表面积: 60m2/g ~80m2/g二、B112-2、B112型高温变换催化剂的主要质量指标活性（按HG/T3544-1989检测，CO转化率）≥52%平均径向抗压碎力≥210N/cm烧失量≤10%三、B112-2、B112型高温变换催化剂的性能特点1．由于采用了特殊的制备工艺，B112-2型高温变换催化剂以r-Fe2O3为主晶相，本催化剂具有较好的低温活性，催化剂投入运行后能保持较高的机械强度。

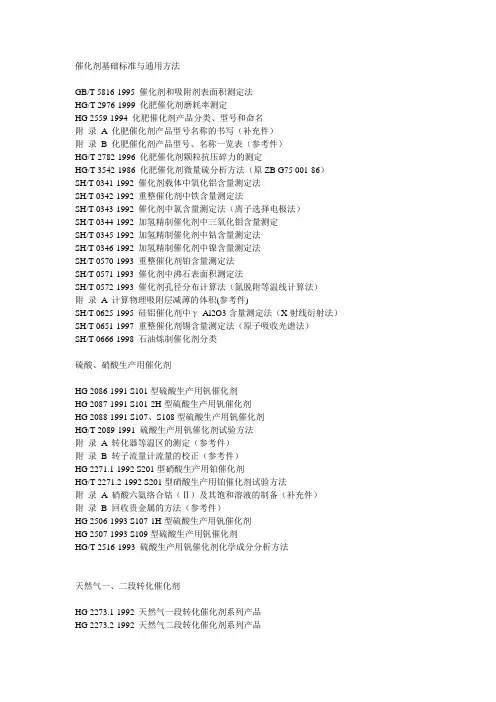

催化剂基础标准与通用方法GB/T 5816-1995 催化剂和吸附剂表面积测定法HG/T 2976-1999 化肥催化剂磨耗率测定HG 2559-1994 化肥催化剂产品分类、型号和命名附录A 化肥催化剂产品型号名称的书写（补充件）附录B 化肥催化剂产品型号、名称一览表（参考件）HG/T 2782-1996 化肥催化剂颗粒抗压碎力的测定HG/T 3542-1986 化肥催化剂微量硫分析方法（原ZB G75 001-86）SH/T 0341-1992 催化剂载体中氧化铝含量测定法SH/T 0342-1992 重整催化剂中铁含量测定法SH/T 0343-1992 催化剂中氯含量测定法（离子选择电极法）SH/T 0344-1992 加氢精制催化剂中三氧化钼含量测定SH/T 0345-1992 加氢精制催化剂中钴含量测定法SH/T 0346-1992 加氢精制催化剂中镍含量测定法SH/T 0570-1993 重整催化剂铂含量测定法SH/T 0571-1993 催化剂中沸石表面积测定法SH/T 0572-1993 催化剂孔径分布计算法（氮脱附等温线计算法）附录A 计算物理吸附层减薄的体积(参考件)SH/T 0625-1995 硅铝催化剂中γ-Al2O3含量测定法（X射线衍射法）SH/T 0651-1997 重整催化剂锡含量测定法（原子吸收光谱法）SH/T 0666-1998 石油炼制催化剂分类硫酸、硝酸生产用催化剂HG 2086-1991 S101型硫酸生产用钒催化剂HG 2087-1991 S101-2H型硫酸生产用钒催化剂HG 2088-1991 S107、S108型硫酸生产用钒催化剂HG/T 2089-1991 硫酸生产用钒催化剂试验方法附录A 转化器等温区的测定（参考件）附录B 转子流量计流量的校正（参考件）HG 2271.1-1992 S201型硝酸生产用铂催化剂HG/T 2271.2-1992 S201型硝酸生产用铂催化剂试验方法附录A 硝酸六氨络合钴（Ⅱ）及其饱和溶液的制备（补充件）附录B 回收贵金属的方法（参考件）HG 2506-1993 S107-1H型硫酸生产用钒催化剂HG 2507-1993 S109型硫酸生产用钒催化剂HG/T 2516-1993 硫酸生产用钒催化剂化学成分分析方法天然气一、二段转化催化剂HG 2273.1-1992 天然气一段转化催化剂系列产品HG 2273.2-1992 天然气二段转化催化剂系列产品HG 2273.3-1992 天然气二段转化热保护剂HG/T 2273.4-1992 天然气一、二段转化催化剂试验方法附录A 反应器等温区的测定（参考件）附录B 水碳比的测定（参考件）附录C 转子流量计流量校正（参考件）附录D EDTA标准滴定溶液对稀土氧化物的滴定度的测定（补充件）HG/T 3543-1988 天然气转化催化剂化学成分分析方法（原ZB G75 005-88）一氧化碳变换催化剂HG 2090-1991 B113型一氧化碳中温变换催化剂HG/T 2693-1995 一氧化碳高温变换催化剂化学成分的测定HG 2779-1996 一氧化碳耐硫变换催化剂HG/T 2780-1996 一氧化碳耐硫变换催化剂试验方法附录A（提示的附录）转化器等温区的测定附录B（提示的附录）气体流量的校正HG/T 2781-1996 一氧化碳耐硫变换催化剂中钴钼含量的测定HG/T 3544-1989 一氧化碳中温变换催化剂试验方法（原ZB G74 001-89）附录A 反应器等温区的测定（参考件）附录B 水蒸气与原料气之比测定（参考件）附录C 转子流量计流量校正（参考件）附录D 催化剂堆积密度的测定（参考件）附录E 气体分析和温度控制（参考件）HG 3546-1989 B110-2型一氧化碳中温变换催化剂（原ZB G75 006-89）HG 3547-1989 B111型一氧化碳中温变换催化剂（原ZB G75 007-89）HG 3548-1989 B112型一氧化碳中温变换催化剂（原ZB G75 008-89）HG 3549-1989 B107,B107-1,B108，B109型一氧化碳中温变换催化剂(原ZB G 75 009-89)甲烷化催化剂HG 2509-1993 甲烷化催化剂HG/T 2510-1993 甲烷化催化剂试验方法附录A 反应器等温区测定（参考件）附录B 催化剂堆密度的测定（参考件）附录C 流量校正（参考件）HG/T 2511-1993 甲烷化催化剂化学成分分析方法附录A EDTA标准滴定溶液对稀土氧化物滴定度的测定（补充件）氨合成催化剂HG 2772-1992 A201型氨合成催化剂附录A 氧化钴含量的测定亚硝基红盐比色法（补充件）HG/T 3545-1990 氨合成催化剂试验方法（原ZB G74 002-90）附录A 五槽反应器等温区的测定（补充件）附录B 催化剂堆密度的测定（补充件））附录C 附录C （参考件）HG 3550-1990 A110型系列氨合成催化剂（原ZB G75 010-90）HG 3551-1990 A109型氨合成催化剂（原ZB G75-011-90）HG 3552-1990 A106型氨合成催化剂（原ZB G75-012-90）HG/T 3554-1981 氨合成催化剂化学成分分析方法（原HG 1-1430-81）附录A 标准溶液的制备（补充件）氧化锌脱硫剂HG 2508-1993 氧化锌脱硫剂HG/T 2512-1993 氧化锌脱硫剂化学成分分析方法附录A 溶液的配制（补充件）HG/T 2513-1993 氧化锌脱硫剂试验方法附录A 硫容分析--燃烧中和法（补充件）附录B 气体中硫离子的分析--汞量法（补充件）附录C 硫化氢的发生及原料气的配制（参考件）附录D 附录D 反应炉等温区的测定（参考件）附录E 水蒸气与原料气比例的测定（参考件）附录F 转子流量计流量校正（参考件）有机硫加氢催化剂HG 2505-1993 有机硫加氢催化剂HG/T 2514-1993 有机硫加氢催化剂试验方法附录A 色谱柱的制备（补充件）附录B 盐浴的制备（参考件）附录C 反应炉温度控制及盐浴等温区的测定（参考件）附录D 转子流量计流量的校正（参考件）HG/T 2515-1993 有机硫加氢催化剂活性组分分析方法其他催化剂HG/T 3553-1981 联醇及低温变换催化剂化学成分分析方法（原HG 1-1428-81）附录A 标准溶液的制备（补充件）HG/T 3555-1984 轻油蒸气转化催化剂化学成分分析方法（原HG/T 1-1546-84）附录A 标准溶液的配制（补充件）HG 3556-1980 B202型低温变换催化剂（原HG 1-1315-80）附录A 反应器温度控制及等温层的测定（参考件）附录B 水蒸气与原料气之比测定及饱和水气温度的计算（参考件）附录C 锐孔流量计的校正（参考件）附录D 气体分析方法（参考件）分子筛GB/T 6286-1986 分子筛堆积密度测定方法附录A 堆积密度测定仪的说明（参考件）GB/T 6287-1986 分子筛静态水吸附测定方法GB/T 6288-1986 粒状分子筛粒度测定方法附录A 样品板的选用（补充件）附录B 标准筛的说明（参考件）GB/T 8770-1988 分子筛动态水吸附测定方法GB/T 10504-1989 3A分子筛GB/T 10505.1-1989 3A分子筛抗压碎强度测定方法GB/T 10505.2-1989 3A分子筛磨耗率测定方法GB/T 10505.3-1989 3A分子筛静态乙烯和氮气吸附测定方法GB/T 10505.4-1989 3A分子筛包装品含水量测定方法GB/T 13550-1992 5A分子筛及其试验方法HG/T 2524-1993 4A分子筛HG/T 2690-1995 13X分子筛HG/T 2691-1995 沸石分子筛动态二氧化碳吸附的测定HG/T 2783-1996 分子筛抗压碎力试验方法SH/T0339-1992 NaY分子筛晶胞参数测定法SH/T 0340-1992 NaY分子筛结晶度测定法。
