1 / 3 bpsk信号循环谱 Binary Phase Shift Keying（BPSK）是一种数字调制方案，常用于数字通信中。BPSK信号的频谱特性可以通过计算其循环谱（cyclic spectrum）来分析。循环谱是一种用于描述信号在频率和时间上的周期性的工具。 在BPSK信号中，信号的频谱通常集中在两个主要频率成分，分别对应于二进制位的两个可能状态。BPSK信号的循环谱可以在频率轴上显示这种周期性。具体计算循环谱的过程可能比较复杂，通常需要使用数学工具如傅里叶变换和相关函数。 在信号处理中，循环谱通常用于分析调制信号的周期性和频率分量。循环谱的计算涉及到信号的自相关函数和傅里叶变换。 以下是一个简化的示例，说明BPSK信号的频谱特性： import numpy as np import matplotlib.pyplot as plt # BPSK信号生成 Fs = 1000 # 采样率 T = 1/Fs # 采样周期 t = np.arange(0, 1, T) # 时间向量 f_c = 10 # 载波频率

2 / 3 A = 1 # 振幅 # BPSK调制 message_bits = np.random.randint(0, 2, size=len(t)) bpsk_signal = A * np.cos(2 * np.pi * f_c * t + np.pi * message_bits) # 绘制BPSK信号时域波形 plt.figure(figsize=(10, 4)) plt.subplot(2, 1, 1) plt.plot(t, bpsk_signal, label='BPSK Signal') plt.title('BPSK Signal in Time Domain') plt.xlabel('Time (s)') plt.ylabel('Amplitude') plt.legend() # 绘制BPSK信号频谱 plt.subplot(2, 1, 2) plt.specgram(bpsk_signal, NFFT=64, Fs=Fs, cmap='viridis') plt.title('BPSK Signal Spectrum') plt.xlabel('Time (s)') plt.ylabel('Frequency (Hz)')

3 / 3 plt.tight_layout() plt.show() 在这个例子中，我们使用Python中的NumPy和Matplotlib库来生成和绘制BPSK信号。在频谱图中，你可以看到两个主要的频率分量，分别对应于二进制位的两个可能状态。 请注意，实际的循环谱分析可能涉及更复杂的数学工具和算法，具体取决于你的分析需求和工具使用。

合集下载

bpsk 实验报告

bpsk 实验报告

bpsk 实验报告

BPSK实验报告

引言

BPSK（Binary Phase Shift Keying）是一种常用的数字调制方式，它将二进制数据转换成相位的变化来进行传输。在本次实验中，我们将研究BPSK调制的原理、性能以及在通信系统中的应用。

一、BPSK调制原理

BPSK调制是一种相位调制方式，它将二进制数据转换成两个相位状态：0对应0°相位，1对应180°相位。这种相位变化可以通过正弦波进行表示。在发送端，二进制数据经过调制器转换成相应的相位信号，然后通过信道传输到接收端。在接收端，接收到的信号经过解调器解调，得到原始的二进制数据。

二、实验步骤

1. 准备工作：搭建BPSK调制与解调实验电路。将信号源与调制器连接，调制器与解调器连接，解调器与示波器连接。

2. 生成二进制数据：通过信号源生成一串二进制数据，作为待调制的信号。

3. BPSK调制：将二进制数据输入到调制器中，调制器将其转换成相应的相位信号。通过示波器观察调制后的信号波形。

4. 信号传输：将调制后的信号通过信道传输到接收端。

5. BPSK解调：接收端的解调器将接收到的信号解调，得到原始的二进制数据。通过示波器观察解调后的信号波形。

6. 性能评估：比较解调后的二进制数据与原始数据，计算误码率（Bit Error

Rate, BER），并分析BER与信噪比（Signal-to-Noise Ratio, SNR）之间的关系。 三、实验结果与分析

通过实验，我们观察到了BPSK调制与解调的波形，得到了解调后的二进制数据。根据实验结果，我们计算出了不同SNR下的误码率。通过绘制误码率-SNR曲线，我们可以看到误码率随着SNR的增加而逐渐减小。这是因为较高的信噪比可以提高信号的质量，减少误码率。

在实际通信系统中，BPSK调制广泛应用于低速率的数字通信系统，特别是在低信噪比环境下。由于BPSK调制只有两个相位状态，相对于其他调制方式，它的复杂度较低，抗干扰性能较好。因此，BPSK调制在无线通信、卫星通信以及传感器网络等领域有着重要的应用。

BPSK与QPSK调制仿真

BPSK与QPSK调制仿真

BPSK与QPSK调制仿真

1、BPSK调制信号仿真

BPSK是二进制相移键控的简称，它利用两种相位来传输二元符号。其最常用的两种相位是0与，在第n时隙，其信号可以表述为：

bbncncbpsknTtTnatfAatfAS)1(1,2cos1,2cos

即传输码元1时采用与载波同相的正弦波，而传输码元0时采用与载波反相的正弦波。由于BPSK调制的本质是相位调制，如果考虑其基带信号时的调制，就相当于在基带信号上再乘以)exp(j,本次仿真中传输码元1和0时，分别取0和。BPSK信号相位矢量图如图1所示。

图 1 BPSK信号相位矢量

经过理论计算得，BPSK调制信号在高斯信道下的误比特率为：

)2(0NEQPbb

根据以上理论，用MATLAB仿真得BPSK调制信号在高斯信道下与理论分析结果的误比特率性能比较结果如图2所示。此次仿真所得误比特率为8次重复检测所得的平均误比特率。由仿真结果可得仿真出的误比特率与理论误比特率比较接近，仿真较成功。（注：BPSK调制时误符号率与误比特率相同，所以仿真结果也相同）

图 2 BPSK调制仿真结果

2、QPSK调制信号仿真

QPSK是四相移键控的简称，它实际上是一种四元数字频带调制方式，它利用4种离散的相位状态传输四元的符号序列。在第n时隙，其信号可以表述为：

ssncQPSKnTtTntfAS)1(),2cos(

其中n为受调制的相位，其常用的四种相位值有两套，分别为A方式与B方式，这两种方式的调制信号矢量图如图3所示。

图 3 QPSK的两套矢量图 QPSK调制实质上是一种正交调制，它等于两路正交的BPSK的叠加。以B方式为例，将四元序列na的高位比特与低位比特分别排成nb1与nb0序列，那么，QPSK正是这两个二元序列生成的BPSK信号的正交叠加。本次实验正是以B方式作为仿真。其四元符号与数字信号的对应关系如表1所示。

基于时域平滑循环周期图的直扩信号载频估计

基于时域平滑循环周期图的直扩信号载频估计

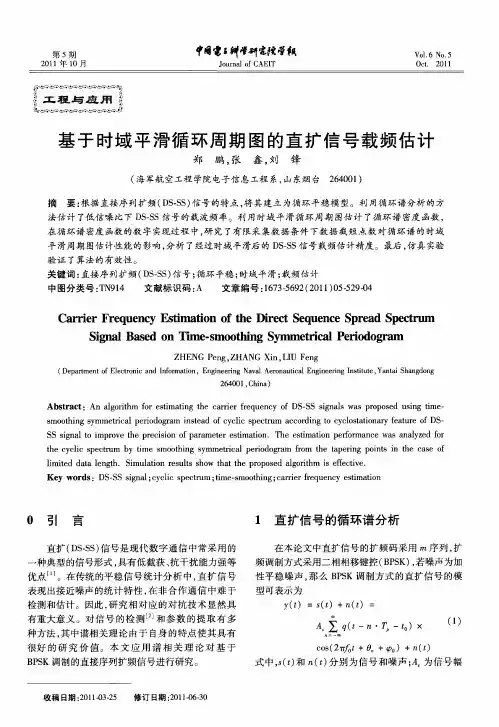

第５期　２０１１年１０月　中国鼋；舛譬善呷宪阪帮帜　

Ｊｏｕｍａｌ　ｏｆ　ＣＡＥＩＴ　Ｖｏ１．６　Ｎｏ．５　０ｃｔ．２０１１　

基于时域平滑循环周期图的直扩信号载频估计　

郑鹏，张鑫，刘锋　

（海军航空工程学院电子信息工程系，山东烟台　２６４００１）　

摘要：根据直接序列扩频（ＤＳ－ＳＳ）信号的特点，将其建立为循环平稳模型。利用循环谱分析的方　

法估计了低信噪比下ＤＳ—ＳＳ信号的载波频率。利用时域平滑循环周期图估计了循环谱密度函数，　

在循环谱密度函数的数字实现过程中，研究了有限采集数据条件下数据截短点数对循环谱的时域　

平滑周期图估计性能的影响，分析了经过时域平滑后的ＤＳ—ＳＳ信号载频估计精度。最后，仿真实验　

验证了算法的有效性。　

关键词：直接序列扩频（ＤＳ—ＳＳ）信号；循环平稳；时域平滑；载频估计　

中图分类号：ＴＮ９１４　文献标识码：Ａ　文章编号：１６７３—５６９２（２０１１）０５—５２９－０４　

Ｃａｒｒｉｅｒ　Ｆｒｅｑｕｅｎｃｙ　Ｅｓｔｉｍａｔｉｏｎ　ｏｆ　ｔｈｅ　Ｄｉｒｅｃｔ　Ｓｅｑｕｅｎｃｅ　Ｓｐｒｅａｄ　Ｓｐｅｃｔｒｕｍ　

Ｓｉｇｎａｌ　Ｂａｓｅｄ　ｏｎ　Ｔｉｍｅ－ｓｍｏｏｔｈｉｎｇ　Ｓｙｍｍｅｔｒｉｃａｌ　Ｐｅｒｉｏｄｏｇｒａｍ　

ＺＨＥＮＧ　Ｐｅｎｇ，ＺＨＡＮＧ　Ｘｉｎ，ＬＩＵ　Ｆｅｎｇ　

（Ｄｅｐａｒｔｍｅｎｔ　ｏｆ　Ｅｌｅｃｔｒｏｎｉｃ　ａｎｄ　Ｉｎｆｏｒｍａｔｉｏｎ，Ｅｎｇｉｎｅｅｒｉｎｇ　Ｎａｖａｌ　Ａｅｒｏｎａｕｔｉｃａｌ　Ｅｎｇｉｎｅｅｒｉｎｇ　Ｉｎｓｔｉｔｕｔｅ，Ｙａｎｔａｉ　Ｓｈａｎｇｄｏｎｇ　２６４００１，Ｃｈｉｎａ）　

Ａｂｓｔｒａｃｔ：Ａｎ　ａｌｇｏｒｉｔｈｍ　ｆｏｒ　ｅｓｔｉｍａｔｉｎｇ　ｔｈｅ　ｃａｒｒｉｅｒ￣ｅｑｕｅｎｃｙ　ｏｆ　ＤＳ—ＳＳ　ｓｉｇｎａｌｓ　ｗａｓ　ｐｒｏｐｏｓｅｄ　ｕｓｉｎｇ　ｔｉｍｅ—　

ｓｍｏｏｔｈｉｎｇ　ｓｙｍｍｅｔｒｉｃａｌ　ｐｅｒｉｏｄｏｇｒａｍ　ｉｎｓｔｅａｄ　ｏｆ　ｃｙｃｌｉｃ　ｓｐｅｃｔｒｕｍ　ａｃｃｏｒｄｉｎｇ　ｔｏ　ｃｙｃｌｏｓｔａｔｉｏｎａｒｙ　ｆｅａｔｕｒｅ　ｏｆ　ＤＳ—　

通信原理课程设计BPSK调制及解调

通信原理课程设计BPSK调制及解调

I

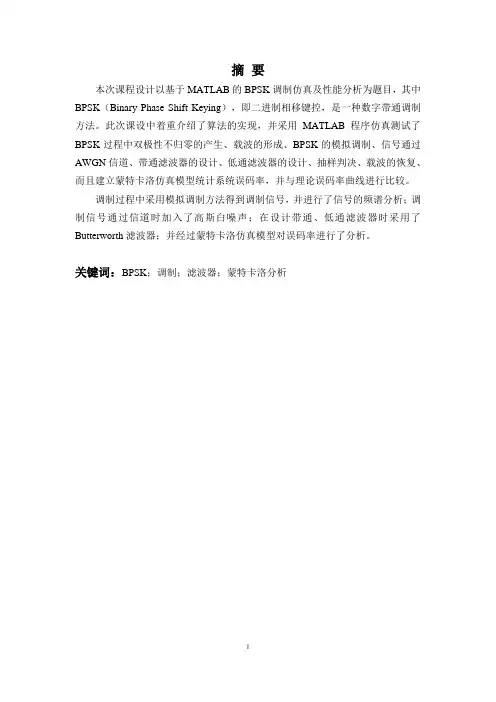

摘 要

本次课程设计以基于MATLAB的BPSK调制仿真及性能分析为题目，其中BPSK（Binary Phase Shift Keying），即二进制相移键控，是一种数字带通调制方法。此次课设中着重介绍了算法的实现，并采用MATLAB程序仿真测试了BPSK过程中双极性不归零的产生、载波的形成、BPSK的模拟调制、信号通过AWGN信道、带通滤波器的设计、低通滤波器的设计、抽样判决、载波的恢复、而且建立蒙特卡洛仿真模型统计系统误码率，并与理论误码率曲线进行比较。

调制过程中采用模拟调制方法得到调制信号，并进行了信号的频谱分析；调制信号通过信道时加入了高斯白噪声；在设计带通、低通滤波器时采用了Butterworth滤波器；并经过蒙特卡洛仿真模型对误码率进行了分析。

关键词：BPSK；调制；滤波器；蒙特卡洛分析
