变压器温度计工作原理

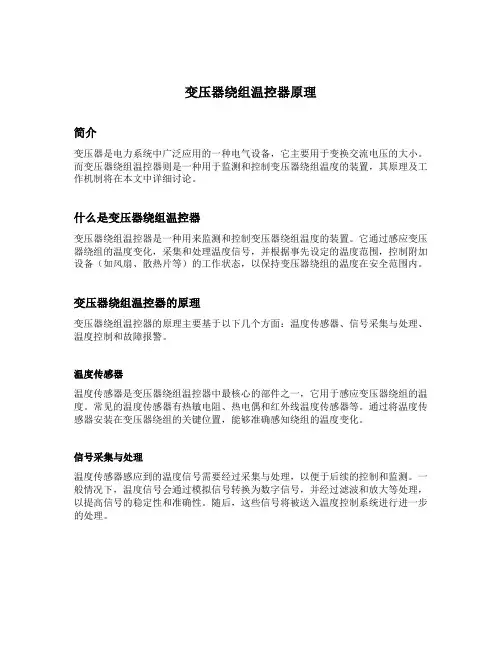

变压器绕组温控器原理简介变压器是电力系统中广泛应用的一种电气设备，它主要用于变换交流电压的大小。

而变压器绕组温控器则是一种用于监测和控制变压器绕组温度的装置，其原理及工作机制将在本文中详细讨论。

什么是变压器绕组温控器变压器绕组温控器是一种用来监测和控制变压器绕组温度的装置。

它通过感应变压器绕组的温度变化，采集和处理温度信号，并根据事先设定的温度范围，控制附加设备（如风扇、散热片等）的工作状态，以保持变压器绕组的温度在安全范围内。

变压器绕组温控器的原理变压器绕组温控器的原理主要基于以下几个方面：温度传感器、信号采集与处理、温度控制和故障报警。

温度传感器温度传感器是变压器绕组温控器中最核心的部件之一，它用于感应变压器绕组的温度。

常见的温度传感器有热敏电阻、热电偶和红外线温度传感器等。

通过将温度传感器安装在变压器绕组的关键位置，能够准确感知绕组的温度变化。

信号采集与处理温度传感器感应到的温度信号需要经过采集与处理，以便于后续的控制和监测。

一般情况下，温度信号会通过模拟信号转换为数字信号，并经过滤波和放大等处理，以提高信号的稳定性和准确性。

随后，这些信号将被送入温度控制系统进行进一步的处理。

温度控制温度控制是变压器绕组温控器的核心功能之一。

基于经过采集和处理的温度信号，温度控制系统会与附加设备（如风扇、散热片等）进行沟通，并根据事先设定的温度阈值，自动调节附加设备的工作状态，以控制绕组的温度在可接受范围内。

当温度超过设定的阈值时，温度控制系统会启动附加设备以进行散热，以确保变压器绕组的温度不超过安全限度。

故障报警除了温度的实时监测和控制外，变压器绕组温控器还应具备故障报警功能。

当温度传感器检测到异常的温度情况时，如温度过高或温度异常波动等，温度控制系统会立即发出警报，并采取相应的措施，如停止变压器运行、切断电源等，以避免变压器因温度过高而损坏。

变压器绕组温控器的应用变压器绕组温控器广泛应用于变压器的监测和控制中。

变压器油温测量原理宝子们，今天咱们来唠唠变压器油温测量的原理，这可老有趣啦！咱先得知道变压器是个啥。

变压器就像是一个超级大的能量中转站，把电能从一个电压等级变成另一个电压等级。

在这个过程中呢，它可没少干活，就像人干活会发热一样，变压器工作的时候也会产生热量，这热量可就会让油温升高哦。

那怎么测量这个油温呢？这里面就有很多小奥秘啦。

最常见的一种方法是用温度计来测量。

这个温度计可不是咱们平时量体温的那种小温度计，它可是专门为变压器设计的大个头温度计呢。

它一般是插在变压器的油箱里面，就像把一根小棍插到蛋糕里一样，直接接触到油，这样就能准确地测量到油温啦。

这个温度计的原理其实和咱们普通温度计差不多，就是利用了热胀冷缩的原理。

油热了，温度计里面的液体（比如水银或者酒精之类的）就会膨胀，然后在温度计的刻度上就能显示出对应的温度啦。

还有一种比较高科技的测量方法呢，就是通过传感器来测量。

这种传感器就像是变压器油温的小侦探，超级灵敏。

它是利用一些特殊的材料，这些材料的电学特性或者物理特性会随着温度的变化而变化。

比如说，有一种传感器是根据电阻随温度变化的原理。

温度升高的时候，传感器里面的电阻就会变大或者变小（不同的材料变化情况不一样哦），然后通过测量电阻的变化，再经过一些复杂的计算，就能得出油温到底是多少度啦。

这就好像是这个传感器会和油温对话一样，油温告诉它自己有多热，它就能把这个消息传达给我们。

那为啥要测量变压器的油温呢？这可太重要啦！你想啊，如果油温太高了，就说明变压器可能工作得太辛苦了，就像人发烧了一样，可能是身体哪里出问题了。

如果不及时发现，变压器可能就会生病，甚至罢工，那我们的电可就没地方变啦，会影响好多好多设备的正常运行呢。

所以通过测量油温，我们就能随时知道变压器的健康状况，就像医生给病人量体温一样，发现温度不对就赶紧采取措施。

另外呀，变压器油温的测量还能帮助我们更好地管理变压器呢。

我们可以根据油温的变化来调整变压器的负载。

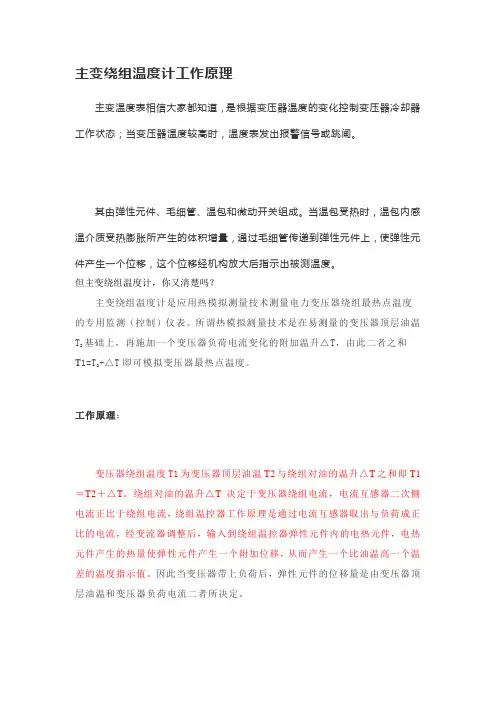

主变绕组温度计工作原理
主变温度表相信大家都知道，是根据变压器温度的变化控制变压器冷却器工作状态；当变压器温度较高时，温度表发出报警信号或跳闸。

其由弹性元件、毛细管、温包和微动开关组成。

当温包受热时，温包内感温介质受热膨胀所产生的体积增量，通过毛细管传递到弹性元件上，使弹性元件产生一个位移，这个位移经机构放大后指示出被测温度。

但主变绕组温度计，你又清楚吗？
主变绕组温度计是应用热模拟测量技术测量电力变压器绕组最热点温度的专用监测（控制）仪表。

所谓热模拟测量技术是在易测量的变压器顶层油温T2基础上，再施加一个变压器负荷电流变化的附加温升△T，由此二者之和
T1=T2+△T即可模拟变压器最热点温度。

工作原理：
变压器绕组温度T1为变压器顶层油温T2与绕组对油的温升△T之和即T1＝T2＋△T。

绕组对油的温升△T决定于变压器绕组电流，电流互感器二次侧电流正比于绕组电流，绕组温控器工作原理是通过电流互感器取出与负荷成正比的电流，经变流器调整后，输入到绕组温控器弹性元件内的电热元件，电热元件产生的热量使弹性元件产生一个附加位移，从而产生一个比油温高一个温差的温度指示值。

因此当变压器带上负荷后，弹性元件的位移量是由变压器顶层油温和变压器负荷电流二者所决定。

绕组温控器就是用这种间接的方法得到绕组温度的平均指示值。

电流变送器是一种电流变换装置，它的作用是为绕组温度计提供工作电流.从变压器的套管CT输出的电流经电流变送器变换后,向温度计内部的电热元
件提供一个可调电流,从而能够达到模拟变压器绕组最热部位温度。

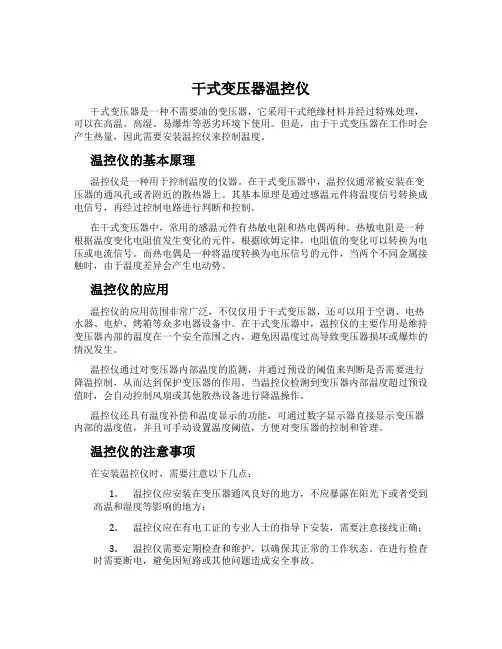

干式变压器温控仪干式变压器是一种不需要油的变压器，它采用干式绝缘材料并经过特殊处理，可以在高温、高湿、易爆炸等恶劣环境下使用。

但是，由于干式变压器在工作时会产生热量，因此需要安装温控仪来控制温度。

温控仪的基本原理温控仪是一种用于控制温度的仪器。

在干式变压器中，温控仪通常被安装在变压器的通风孔或者附近的散热器上。

其基本原理是通过感温元件将温度信号转换成电信号，再经过控制电路进行判断和控制。

在干式变压器中，常用的感温元件有热敏电阻和热电偶两种。

热敏电阻是一种根据温度变化电阻值发生变化的元件，根据欧姆定律，电阻值的变化可以转换为电压或电流信号。

而热电偶是一种将温度转换为电压信号的元件，当两个不同金属接触时，由于温度差异会产生电动势。

温控仪的应用温控仪的应用范围非常广泛，不仅仅用于干式变压器，还可以用于空调、电热水器、电炉、烤箱等众多电器设备中。

在干式变压器中，温控仪的主要作用是维持变压器内部的温度在一个安全范围之内，避免因温度过高导致变压器损坏或爆炸的情况发生。

温控仪通过对变压器内部温度的监测，并通过预设的阈值来判断是否需要进行降温控制，从而达到保护变压器的作用。

当温控仪检测到变压器内部温度超过预设值时，会自动控制风扇或其他散热设备进行降温操作。

温控仪还具有温度补偿和温度显示的功能，可通过数字显示器直接显示变压器内部的温度值，并且可手动设置温度阈值，方便对变压器的控制和管理。

温控仪的注意事项在安装温控仪时，需要注意以下几点：1.温控仪应安装在变压器通风良好的地方，不应暴露在阳光下或者受到高温和湿度等影响的地方；2.温控仪应在有电工证的专业人士的指导下安装，需要注意接线正确；3.温控仪需要定期检查和维护，以确保其正常的工作状态。

在进行检查时需要断电，避免因短路或其他问题造成安全事故。

在使用干式变压器时，安装温控仪可以帮助我们更好地控制变压器的温度，确保其正常运转，同时降低了安全风险。

因此，我们应该注重温控仪的管理和保养，提高设备的使用寿命并减少故障发生的可能。

变压器温度计讲义一、现场用温度计型号解释：1、温度控制器根据沈阳变压器研究所制订的JB/T6302-92《变压器用压力式温度计》标准的命名如下：配计算机方型带接点控制温热带三防带Pt100铂电阻表示温度开关数量表示线性刻度液体压力式温度计变压器2、温度控制器根据JB/T9236-1999《工业自动化仪表产品型号编织原则》的要求产品命名如下：型二、温度计工作原理变压器温度控制器主要由弹性元件、毛细管、温包和微动开关组成。

当温包受热时，温包内感温介质受热膨胀所产生的体积增量，通过毛细管传递到弹性元件上，使弹性元液体压力式弹性元件温度仪表件产生一个位移，这个位移经机构放大后指示出被测温度并带动微动开关工作，从而控制冷却系统的投入或退出。

BWY(WTYK)-802A、803A温控器采用复合传感器技术，即仪表温包推动弹性元件的同时，能同步输出Pt100热电阻信号，此信号可远传到数百米以外的控制室，通过XMT数显温控仪同步显示并控制变压器油温。

也可通过数显仪表，将Pt100热电阻信号转换成与计算机联网的直流标准信号(0～5V、1～5V、4～20mA)输出，实现远方主变油温监控。

三、温度计主要技术指标BWY(WTYK)-802A、803A型1、正常工作条件：－30～＋55 ℃2、测量范围：－20～＋80 ℃0～＋100 ℃0～＋120 ℃0～＋150 ℃3、指示精确度： 1.5级4、控制性能：（1）设定范围：全量程可调（2）设定精度：＋3 ℃（3）开关差： 6 ＋3 ℃（4）额定功率：AC 220V/3 A（5）标准设定值：802：K1＝55℃K2＝80℃803：K1＝55℃K2＝65℃K3＝80℃四、安装及使用：BWY(WTYK)-802、803型温控器：开关设定：BWY(WTYK)-802出厂时的标准设定值为K1＝55℃；K2＝80℃。

BWY(WTYK)-803出厂时的标准设定值为K1＝55℃；K2＝65℃；K3＝80℃。

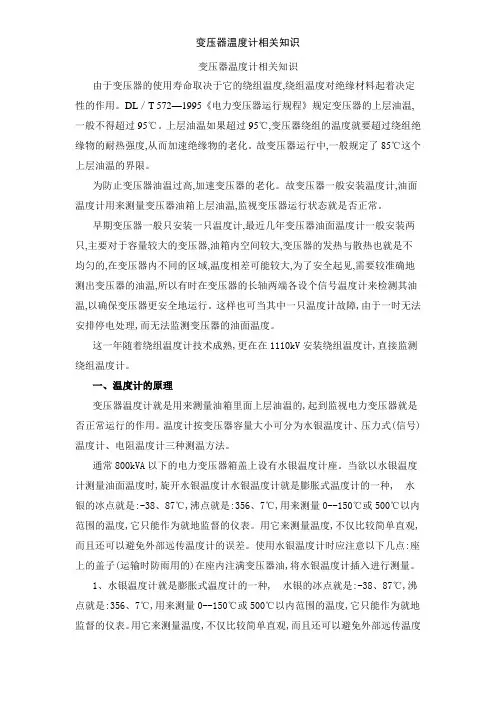

变压器温度计相关知识由于变压器的使用寿命取决于它的绕组温度,绕组温度对绝缘材料起着决定性的作用。

DL／T 572—1995《电力变压器运行规程》规定变压器的上层油温,一般不得超过95℃。

上层油温如果超过95℃,变压器绕组的温度就要超过绕组绝缘物的耐热强度,从而加速绝缘物的老化。

故变压器运行中,一般规定了85℃这个上层油温的界限。

为防止变压器油温过高,加速变压器的老化。

故变压器一般安装温度计,油面温度计用来测量变压器油箱上层油温,监视变压器运行状态就是否正常。

早期变压器一般只安装一只温度计,最近几年变压器油面温度计一般安装两只,主要对于容量较大的变压器,油箱内空间较大,变压器的发热与散热也就是不均匀的,在变压器内不同的区域,温度相差可能较大,为了安全起见,需要较准确地测出变压器的油温,所以有时在变压器的长轴两端各设个信号温度计来检测其油温,以确保变压器更安全地运行。

这样也可当其中一只温度计故障,由于一时无法安排停电处理,而无法监测变压器的油面温度。

这一年随着绕组温度计技术成熟,更在在1110kV安装绕组温度计,直接监测绕组温度计。

一、温度计的原理变压器温度计就是用来测量油箱里面上层油温的,起到监视电力变压器就是否正常运行的作用。

温度计按变压器容量大小可分为水银温度计、压力式(信号)温度计、电阻温度计三种测温方法。

通常800kVA以下的电力变压器箱盖上设有水银温度计座。

当欲以水银温度计测量油面温度时,旋开水银温度计水银温度计就是膨胀式温度计的一种, 水银的冰点就是:-38、87℃,沸点就是:356、7℃,用来测量0--150℃或500℃以内范围的温度,它只能作为就地监督的仪表。

用它来测量温度,不仅比较简单直观,而且还可以避免外部远传温度计的误差。

使用水银温度计时应注意以下几点:座上的盖子(运输时防雨用的)在座内注满变压器油,将水银温度计插入进行测量。

1、水银温度计就是膨胀式温度计的一种, 水银的冰点就是:-38、87℃,沸点就是:356、7℃,用来测量0--150℃或500℃以内范围的温度,它只能作为就地监督的仪表。

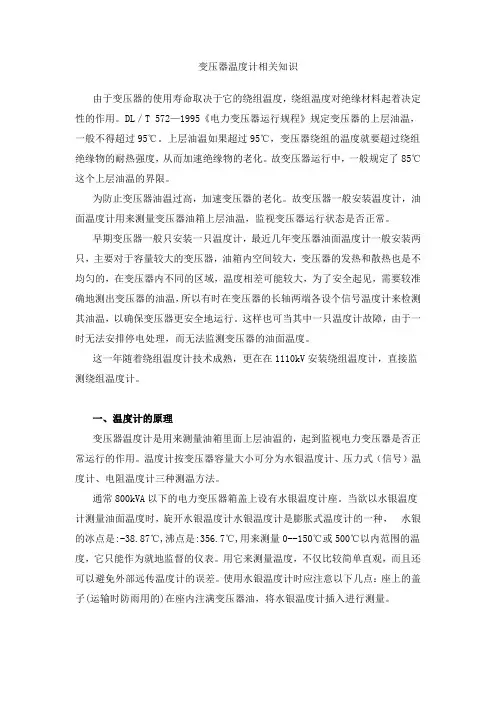

变压器温度计相关知识由于变压器的使用寿命取决于它的绕组温度，绕组温度对绝缘材料起着决定性的作用。

DL／T 572—1995《电力变压器运行规程》规定变压器的上层油温，一般不得超过95℃。

上层油温如果超过95℃，变压器绕组的温度就要超过绕组绝缘物的耐热强度，从而加速绝缘物的老化。

故变压器运行中，一般规定了85℃这个上层油温的界限。

为防止变压器油温过高，加速变压器的老化。

故变压器一般安装温度计，油面温度计用来测量变压器油箱上层油温，监视变压器运行状态是否正常。

早期变压器一般只安装一只温度计，最近几年变压器油面温度计一般安装两只，主要对于容量较大的变压器，油箱内空间较大，变压器的发热和散热也是不均匀的，在变压器内不同的区域，温度相差可能较大，为了安全起见，需要较准确地测出变压器的油温，所以有时在变压器的长轴两端各设个信号温度计来检测其油温，以确保变压器更安全地运行。

这样也可当其中一只温度计故障，由于一时无法安排停电处理，而无法监测变压器的油面温度。

这一年随着绕组温度计技术成熟，更在在1110kV安装绕组温度计，直接监测绕组温度计。

一、温度计的原理变压器温度计是用来测量油箱里面上层油温的，起到监视电力变压器是否正常运行的作用。

温度计按变压器容量大小可分为水银温度计、压力式（信号）温度计、电阻温度计三种测温方法。

通常800kVA以下的电力变压器箱盖上设有水银温度计座。

当欲以水银温度计测量油面温度时，旋开水银温度计水银温度计是膨胀式温度计的一种，水银的冰点是:-38.87℃,沸点是:356.7℃,用来测量0--150℃或500℃以内范围的温度，它只能作为就地监督的仪表。

用它来测量温度，不仅比较简单直观，而且还可以避免外部远传温度计的误差。

使用水银温度计时应注意以下几点：座上的盖子(运输时防雨用的)在座内注满变压器油，将水银温度计插入进行测量。

1、水银温度计是膨胀式温度计的一种，水银的冰点是:-38.87℃,沸点是:356.7℃,用来测量0--150℃或500℃以内范围的温度，它只能作为就地监督的仪表。

主变绕温表
变压器绕组温度计是一种专门用于监测和控制电力变压器温度的仪表。

该仪表由弹性元件、毛细管、温包和微动开关组成，并通过热模拟测量技术来检测变压器温度的变化。

其主要功能是检测变压器温度并控制冷却器的工作状态。

变压器绕组温度计是变压器的一个重要组成部分，它是一种高精度的仪器，用于实时检测变压器绕组的温度变化。

它的工作原理是利用顶层油温和负荷电流的变化，模拟绕组最热点温度。

而主变绕温表则是其中的一个具体型号。

在使用变压器绕组温度计时，需要注意接线方式和厂家的设计，因为不同的厂家可能会有不同的设计。

但是，无论厂家的设计如何，其基本的工作方式是一致的。

在安装和使用变压器绕组温度计时，还需要注意其安装位置，一般来说，其应该安装在变压器的油箱顶部。

同时，需要确保其连接的导线和插头能够保证其正常工作。

此外，变压器绕组温度计还有一些功能和用途，例如可以实时显示温度，提供最大温度和平均温度等信息，同时还可以通过压力式继电器进行温度保护，当温度过高、绕组温度过高或冷却系统故障时，压力式继电器可以迅速触发，以保护变压器的安全。

总的来说，主变绕温表是一种非常重要的仪器，对于监测和控制电力变压器的温度变化至关重要。

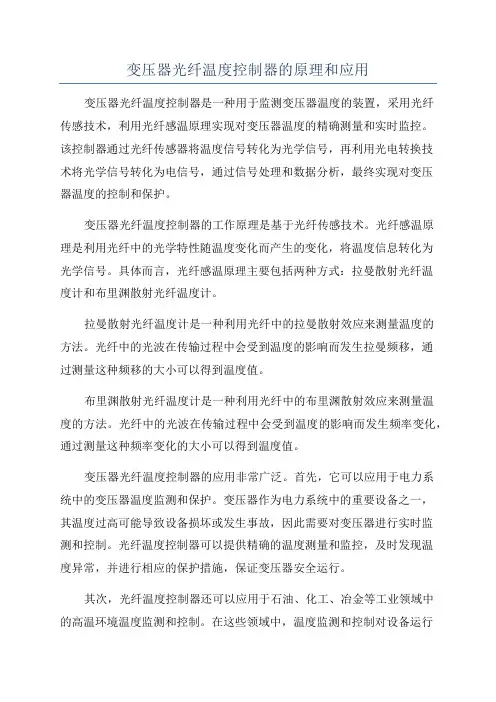

变压器光纤温度控制器的原理和应用变压器光纤温度控制器是一种用于监测变压器温度的装置，采用光纤传感技术，利用光纤感温原理实现对变压器温度的精确测量和实时监控。

该控制器通过光纤传感器将温度信号转化为光学信号，再利用光电转换技术将光学信号转化为电信号，通过信号处理和数据分析，最终实现对变压器温度的控制和保护。

变压器光纤温度控制器的工作原理是基于光纤传感技术。

光纤感温原理是利用光纤中的光学特性随温度变化而产生的变化，将温度信息转化为光学信号。

具体而言，光纤感温原理主要包括两种方式：拉曼散射光纤温度计和布里渊散射光纤温度计。

拉曼散射光纤温度计是一种利用光纤中的拉曼散射效应来测量温度的方法。

光纤中的光波在传输过程中会受到温度的影响而发生拉曼频移，通过测量这种频移的大小可以得到温度值。

布里渊散射光纤温度计是一种利用光纤中的布里渊散射效应来测量温度的方法。

光纤中的光波在传输过程中会受到温度的影响而发生频率变化，通过测量这种频率变化的大小可以得到温度值。

变压器光纤温度控制器的应用非常广泛。

首先，它可以应用于电力系统中的变压器温度监测和保护。

变压器作为电力系统中的重要设备之一，其温度过高可能导致设备损坏或发生事故，因此需要对变压器进行实时监测和控制。

光纤温度控制器可以提供精确的温度测量和监控，及时发现温度异常，并进行相应的保护措施，保证变压器安全运行。

其次，光纤温度控制器还可以应用于石油、化工、冶金等工业领域中的高温环境温度监测和控制。

在这些领域中，温度监测和控制对设备运行和生产过程的安全和稳定性有着至关重要的作用。

光纤温度控制器可以在高温环境下提供精确的温度测量和监控，并及时发出报警信号，保证设备和生产过程的安全性。

此外，光纤温度控制器还可以应用于交通运输、建筑物、环境监测等领域中的温度控制和监测。

例如，在交通运输领域中，可以用于实时监测车辆引擎和排气系统的温度，及时发现故障并进行修复，保证车辆的正常运行。

在建筑物中，可以用于监测供暖与空调系统的温度，实现室温的自动控制。

变压器温度计引言变压器是电力系统中的重要设备之一，其稳定运行对于电力系统的正常运行具有至关重要的作用。

变压器温度监测是变压器运行状态监控中的重要环节。

通过对变压器温度的监测，可以及时发现变压器运行异常情况，采取相应的措施，以确保变压器的安全运行和延长其使用寿命。

1. 变压器温度的重要性变压器温度是变压器运行状态的重要指标之一。

变压器在正常运行时会产生一定的热量，温度过高可能会导致变压器绝缘材料老化、变压器油的质量下降等问题。

因此，通过实时监测变压器温度，可以及时发现问题，并采取相应的措施进行修复和调整，以避免进一步损害变压器。

2. 变压器温度监测原理变压器温度的监测一般采用温度传感器来实现。

常见的温度传感器包括热电偶、热敏电阻、红外线测温仪等。

其中，热电偶和热敏电阻是通过测量材料的电阻变化来实现温度测量的，而红外线测温仪则是通过测量物体的红外线辐射能量来间接获得物体的温度信息。

3. 变压器温度监测系统为了实现对变压器温度的监测，通常需要配备相应的监测系统。

变压器温度监测系统主要由温度传感器、信号采集模块、数据处理单元和显示控制单元等组成。

3.1 温度传感器温度传感器是变压器温度监测系统中最关键的部分。

常用的温度传感器有热电偶和热敏电阻。

热电偶是将不同材料的两个导线焊接在一起，当温度变化时，不同材料之间产生的电势差也会变化，通过测量电势差的变化可以计算出温度的变化。

热敏电阻则是利用材料的电阻随温度变化的特性来测量温度。

3.2 信号采集模块信号采集模块是用于将温度传感器采集到的模拟信号转换为数字信号的设备。

常见的信号采集模块有模数转换器（ADC）和采样电路等。

信号采集模块可以将温度传感器采集到的模拟信号转换为数字信号，并通过总线传输到数据处理单元进行处理。

3.3 数据处理单元数据处理单元是变压器温度监测系统中的核心部分，它负责接收信号采集模块传输过来的温度数据，并对其进行处理和分析。

数据处理单元通常由微处理器或单片机组成，可以对温度数据进行滤波、校正和存储等操作，并根据预定的算法进行报警和故障诊断。

一、概述绕组温度计是一种适用热模拟测量技术测量电力变压器绕组最热点温度的专用监测（控制）仪表。

所谓热模拟测量技术是在易测量的变压器顶层油温T O 基础上，再施加一个变压器负荷电流变化的附加温升△T ，由此二者之和T=T O +△T 即可模拟变压器最热点温度。

本公司研制生产的新型BWR （WTYK ）-04绕组温度计有信号报警、冷却器控制和事故跳闸等多项功能，用户可根据实际需要选择使用。

该仪表具有良好的防护性能，抗干扰性强，可靠性高，接线安装方便，在户外条件下能正常工作。

同时能将变压器绕组温度计信号远传至控制中心，通过XMT-288数显仪或计算机系统，实现同步显示，控制变压器，确保变压器正常运作。

二、型号说明:a)输出信号A —直接输出DC （4-20）mA 电流信号，也可通过XMT-288数显仪显示其相应温度同时输出DC （4-20）mA 电流信号及DC （0-5）V 电压信号； V —直接输出DC （0-5）电压信号；RS —直接输出端为DC （4-20）mA 电流信号，也可通过XMT-288数显仪显示其相应温度同时输出RS-485计算机接口。

三、产品成套性：绕组温度计组成有三部分：B W R - -□ □ TH适用于湿热带输出信号a)开关数目 绕组温度计变压器类产品用1、现场一只嵌装电热元件的温度计BWR（WTYK）-04，如图1所示；2、现场一只BL型电流匹配器，如图1所示；3、中心机房一台遥测控制仪（XMT-288）。

四、工作原理：当变压器带上负荷后，如图2所示，通过变压器电流互感器取出与负荷成正比的电流，经电流匹配器调整后，通过嵌装在弹性元件内的电热元件产生热量，使弹性元件的位移量增大。

因此当变压器带上负荷后，弹性元件的位移量是由变压器顶层油温和变压器负荷电流二者所决定。

则BWR（WTYK）-04指示的温度是变压器顶层油温与绕组对油的温升之和，反映了被测变压器绕组的最热部位平均温度。

电流匹配器是一种电流变换装置，它的作用是为BWR（WTYK）-04提供工作电流.从变压器的电流互感器输出的电流经电流匹配器变换后,向BWR(WTYK)-04内部的电热元件提供一个可调电流,从而能够达到模拟变压器绕组最热部位温度。

变压器温度计工作原理
变压器温度计是一种用于测量变压器温度的仪器。

它的工作原理主要包括两个要素：热敏元件和测量电路。

热敏元件是温度计的核心部分，它根据温度的变化而改变其电阻值。

常见的热敏元件有热敏电阻和热敏电偶。

当温度升高时，热敏元件的电阻值也会增加，反之则减小。

这种特性被用来测量变压器的温度。

测量电路是用来读取热敏元件电阻值的电路。

它通常包括电流源和电压测量装置。

电流源会通过热敏元件流过一定的电流使其发热，然后通过电压测量装置来测量热敏元件的电阻值。

测量到的电阻值可以通过校准来转换为相应的温度值。

当变压器温度升高时，热敏元件的电阻值也会随之增加。

通过测量电路得到的电阻值，可以反映出变压器的温度变化。

同时，测量电路还可以将电阻值转换为温度值，并通过显示装置或其他手段来显示变压器的温度。

总的来说，变压器温度计通过测量热敏元件的电阻值来间接测量变压器的温度，并将测量结果转换为温度值进行显示。

这种工作原理可以有效地监测和控制变压器的温度，保证其正常运行和安全性能。

变压器温度计工作原理嘿，咱今天就来讲讲变压器温度计的工作原理，这玩意儿可神奇着呢！你想想啊，变压器就像一个大力士，在电的世界里默默工作，可大力士干活也得注意身体不是？这时候变压器温度计就登场啦，它就像是大力士的健康卫士。

变压器温度计其实就是个聪明的小机灵鬼。

它主要是通过感应温度的变化来工作的。

就好比咱人热了会出汗，冷了会打哆嗦一样，温度计能敏锐地察觉到变压器的温度变化。

它里面一般会有个感温元件，这感温元件就像是温度计的小眼睛，时刻盯着变压器呢。

当变压器温度升高或者降低时，这个小眼睛就能马上感觉到。

然后呢，就会把这个信息传递给显示装置，就好像小眼睛看到了什么马上告诉咱一样。

咱可以把这个过程想象成一个情报传递系统。

感温元件就是在前线打探消息的小兵，一旦有情况，立马飞奔回来报告给显示装置这个大将军，然后大将军就把消息清楚地展示给我们这些关心变压器的人啦。

你说这温度计是不是很重要啊？要是没有它，我们怎么知道变压器是热得难受还是冷得打颤呢？它就像一个默默守护的小天使，时刻关注着变压器的健康。

而且啊，这温度计工作起来可认真啦，一点都不马虎。

不管是大热天还是大冷天，它都坚守岗位，不离不弃。

它可不会因为天气热就偷懒，也不会因为天气冷就躲起来。

你再想想，如果变压器过热了，那可不是开玩笑的呀！就像人发烧了会不舒服一样，变压器也会出问题的。

这时候温度计就能及时提醒我们，让我们赶紧采取措施，给变压器降降温，免得它累垮了。

所以说啊，变压器温度计虽然看起来小小的，不太起眼，但它的作用可大了去了！它就像是变压器的贴心小棉袄，时刻给它温暖和关怀。

总之呢，变压器温度计就是这么神奇又重要的一个东西。

我们可得好好感谢它，让它好好守护我们的变压器。

你说是不是这个理儿呢？。

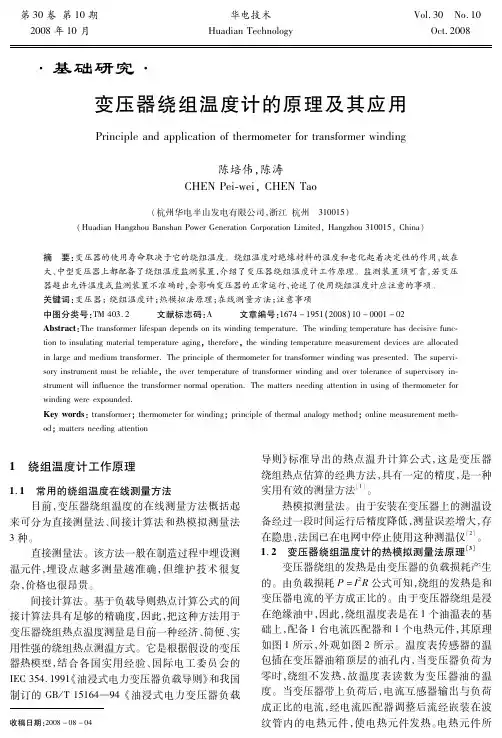

浅谈变压器绕组温度计的原理及测量方法[摘要]本文主要分析了变压器绕组温度计的工作原理和作用，并分析了常用的在线绕组温度的测量方法，最后提出了在使用绕组温度计需要注意的问题。

【关键词】绕组温度计；工作原理；测量方法在变压器的运行过程中，绕组温度计主要起到对线圈绕组温度的全程监视的作用。

绕组的温度会直接决定变压器的使用寿命，因为绝缘材料的温度和老化情况会直接受到绕组温度的影响，特别是线圈绕组最热部分的温度。

通常变压器绕组的电位比较高，所以直接使用测温元件无法测出绕组的温度，针对这种情况，应该采用间接的方法来实现对变压器绕组的温度进行测量是一种可行性较强的方法。

1、变压器绕组温度计的工作原理通常变压器在运行的过程中会有负载损耗产生，这就会引起电压器绕组发热，从负载损耗的公式中可以看出，绕组的发热和变压器电流的平方之间是成正比的。

因为变压器的绕组是被绝缘油包围着的，所以用油的温度和变压器中通二次电流的电热元件的温度相加就可以将变压器的绕组温度测量出来。

绕组温度计是在一个油面温度计的基础上，又配备了一台电流匹配器以及一个电热元件，绕组温度计的原理图如图1所示。

绕组温度计的工原理是在位于变压器油箱顶层的油孔内插入温度计传感器的温包，在变压器无负荷的时候绕组没有发热现象，这时温度表中显示出来的温度计就是变压器油的温度。

如果变压器处在带负荷的运行状态中时，电流互感器输出的电流得到电流匹配器调整之后将会流经电热元件，这时电热元件将会发热。

弹性元件在受到电热元件所产生热量的影响下，位移量将会变大。

通常变压器的油温和负荷电流会共同决定弹性元件的位移大小，也就是说这两个因素都会给弹性元件的位移造成影响，所以在设计绕组温度计的时候，对于流经电热元件的电流所引起的温升进行了考虑，而流经电热元件的电流的温度增量正好和变压器被测绕组相对于油的温度升高的大小相似，所以变压器绕组温度计真正显示出来的温度就是变压器顶层油温和电热元件电流的温升的和，测出来变压器绕组最热部分的温度测量了出来，也就是变压器绕组的温度。

变压器油面温度计原理小伙伴们！今天咱们来唠唠变压器油面温度计的原理，这可挺有趣的呢。

咱先得知道变压器是个啥玩意儿。

变压器就像是一个电力世界里的大魔术师，它能把电压变来变去的。

那在变压器这个大盒子里啊，装着油呢。

这油可不是用来炒菜的油哦，它在变压器里可是有着大作用。

它能起到绝缘的作用，就像给变压器里的各种零件穿上了一层防护服，让电不会乱跑。

还能散热呢，变压器工作的时候会发热，这油就像个小空调一样，把热量带走。

这时候啊，油面温度计就登场啦。

油面温度计主要就是为了知道这变压器油的温度到底有多高。

它的原理其实和咱们平时感受温度的方式有点像，但是又复杂得多。

你看啊，油面温度计里有个很关键的东西，叫感温包。

这个感温包就像一个小探子，它是直接放在变压器油里的。

这感温包可聪明啦，它对温度特别敏感。

当变压器油的温度发生变化的时候，感温包就能察觉到。

就好像你在冬天的时候，一出门就感觉到冷，感温包也是这样，油一热或者一冷，它马上就知道了。

那感温包察觉到温度变化之后呢？它里面的物质就会发生一些神奇的变化。

比如说，可能是里面的液体膨胀或者收缩。

这就像是你喝了热水之后，肚子里感觉胀胀的一样。

感温包里面的物质一变化，就会产生一种力量。

这种力量会通过一个很精巧的装置传导出去。

这个装置就像是一个传声筒，把感温包的“话”，也就是温度变化的信息传递出去。

然后呢，在温度计的表头那里，就会根据这个传来的力量做出反应。

表头里有一些小零件，它们就像是一群小工人，根据这个力量的大小来调整指针的位置。

你想啊，如果变压器油的温度升高了，感温包里面的物质膨胀得厉害，传导到表头的力量就大，指针就会往温度高的那边走得远一点。

要是油的温度降低了，感温包里面的物质收缩，表头得到的力量小，指针就往温度低的那边走。

这样，我们一看指针的位置，就知道变压器油的温度是多少啦。

这油面温度计就像是变压器的小医生一样，时刻关注着变压器油的温度。

要是温度太高了，那就说明变压器可能有点“不舒服”了，也许是工作太累了，或者是出了啥小毛病。

变压器绕组温度测量原理嘿，咱今儿就来说说变压器绕组温度测量原理这档子事儿！你想啊，变压器就像咱家里的大宝贝电器，得时刻关注它的健康不是？那绕组温度就是个关键指标呢！就好比咱人发烧了，得赶紧量体温知道烧到啥程度了，变压器也一样啊！那这温度咋测量呢？这就好比咱要知道锅里的水热不热，总不能把手直接伸进去吧！变压器里也有专门的“温度计”呢！一般常用的就是热电偶或者热电阻啦。

这俩家伙就像两个小侦探，专门负责打探绕组的温度情况。

热电偶呢，就像个敏感的小精灵，温度一变它马上就有反应，能快速地把温度信号传出来。

热电阻呢，也不赖，稳稳地坚守岗位，准确地报告温度变化。

咱再打个比方，这绕组就像是运动员，在努力工作的时候会产生热量，那热电偶和热电阻就是旁边的教练和裁判，时刻关注着运动员的状态。

它们把温度信息传递出来，让我们这些“场外观众”能清楚知道变压器的运行情况。

你说要是没有它们，那变压器万一温度过高出问题了咋办？那不就像人发烧一直不管，最后烧成大病了嘛！所以啊，这温度测量可太重要啦！咱平常生活中，不也得时刻关注各种东西的状态嘛。

就说咱的手机，电量低了就得赶紧充电，不然一会儿就关机了，这和变压器绕组温度测量不是一个道理嘛！都是为了保证东西能正常运行呀。

而且啊，这测量温度也不是随随便便测一下就行的，还得注意安装位置啥的呢。

就像咱量身高，得站直了量才准呀，要是歪七扭八的量，那能准嘛！在变压器上也是一样，得找对地方安装这些测量元件，才能得到准确的温度数据呢。

你想想，要是安装错了地方，测出来的温度不准，那不就误导我们了嘛，还以为变压器好好的呢，结果其实已经在“发烧”啦！那后果可不堪设想呀。

总之呢，变压器绕组温度测量原理这事儿啊，看似不起眼，实则非常重要呢！它就像变压器的健康卫士，时刻守护着变压器的安全运行。

咱可得重视起来，不能马虎呀！这样咱家里的电才能稳稳当当的，咱也能放心地用电啦！。

变压器温度表远传回路原理及故障原因摘要：变压器是利用电磁感应的原理来改变交流电压的装置。

对变压器而言，变压器的本体温度不仅在一定的程度上决定着变压器自身的使用时长，而且对绝缘材料老化也有着非常重要的决定性作用。

目前，变压器本体温度测量作为变压器的重要保护装置，得到了广泛的运用。

但在变压器温度表回路原理当中仍然存在着故障问题，就需要对变压器温度表及其远传回路工作的原理进行分析，主要就是为了能够准确的对变压器本体温度进行监测，保证变压器的安全稳定运行等。

本文也将针对变压器温度表回路原理及故障原因进行相关的阐述。

关键词：变压器温度表；原理及故障变压器温度表在变压器当中主要的作用就是能适用于各种变压器油温温度的测量，仪表具有反应灵敏、清晰以及可靠性好等特点。

对变压器而言，温度上升6摄氏度其变压器的使用时长就会降低一半，与之相反如果下降6摄氏度则使用时长就会延长1倍，因此，绕组温度对绝缘材料的温度与老化都起着非常重要的作用，当变压器本体温度超过绝缘材料所承受的温度时，就会导致变压器不能正常工作。

因此对变压器温度进行准确的测量是非常重要的。

而目前大部分的变压器都将温度表安装在了变压器本体上，虽然，油温温度可以对变压器使用时长在某种程度上起到延伸作用，但其本身的原理当中也会存在一定的故障，文章也将针对变压器温度表回路原理及常见的故障进行相关的分析，并给出相应的处理办法。

1.变压器温度表回路原理1.1温度表回路原理温度表回路原理主要就是由变压器本体表面安装的温包探头探测到油面温度，然后再将探测出的温度传输到机械指示与输出温度信号上。

温度表是一种运用不同原理来测量物体或者是空间温度的器具，而变压器温度表则可以将信号输入到温度变送器、数显表上显示出来当前温度。

1.2输出信号与对应温度计算关系对于变压器温度表而言，其温度远传信号主要分为热电阻和4-20mA两种。

其中的热电阻则可以分为：Pt100和Cu50这两种。

4-20mA则可以分为：有源输出和无源输出这两种。
