电力变压器的温度保护与监测

电气设备工程中的电力变压器保护规范要求电力变压器是电气设备工程中非常重要的组成部分，它承担着电能的变压和分配任务。

为了确保电力变压器的正常运行和延长其使用寿命，电气设备工程中有一系列的电力变压器保护规范要求，下文将对其进行详细介绍。

一、规范要求之外壳保护电力变压器的外壳保护是为了防止外界环境对变压器造成损害，同时也起到阻止触电事故的作用。

根据规范要求，电力变压器外壳应具备以下特点：1. 外壳应用可靠的绝缘材料制造，以确保绝缘性能良好，能够防止发生触电事故。

2. 外壳应具备防水、防尘、防潮等性能，以阻止外界湿度和灰尘进入变压器内部，从而保持其正常工作状态。

3. 外壳设计应合理，在外壳上设置合适的通风孔和散热装置，以保证变压器内部的温度不会过高，避免因过热导致变压器故障。

二、规范要求之绝缘保护电力变压器的绝缘保护是为了保证电压传递的安全和可靠，防止因绝缘失效而导致的故障。

根据规范要求，电力变压器的绝缘保护应满足以下要求：1. 电力变压器的绝缘材料应具备良好的绝缘性能和耐高温性能，能够承受变压器运行时产生的高温和高压。

2. 绝缘材料应经过严格的质量检测和测试，确保其质量合格，不会因绝缘材料自身问题导致绝缘失效。

3. 绝缘材料应有足够的厚度和强度，能够抵御外界冲击和振动，防止绝缘材料受损，进而影响变压器的正常运行。

三、规范要求之避雷保护电力变压器的避雷保护是为了防止雷电击中变压器，导致设备和人员的安全事故发生。

根据规范要求，电力变压器的避雷保护应满足以下要求：1. 变压器外壳应安装避雷针或避雷网，能够有效地引导和分散雷电，减少雷击变压器的可能性。

2. 变压器与地之间应设置良好的接地装置，确保变压器与地之间有足够的导电通路，以将雷电引到地下。

3. 变压器周围不得设置高耸的建筑物、树木等，以减少雷电击中变压器的可能性。

四、规范要求之温度保护电力变压器的温度保护是为了防止变压器因过热而损坏。

根据规范要求，电力变压器的温度保护应满足以下要求：1. 变压器应配备温度传感器，能够实时监测变压器的温度变化。

电力设备温度监测与预警在电力系统中，电力设备的温度是一个非常关键的参数。

过高的温度可能导致设备损坏甚至起火，给电力系统带来重大损失甚至危险。

因此，电力设备温度监测与预警是电力系统中至关重要的一环。

电力设备包括发电机、变压器、开关设备等，对于这些设备来说，温度监测是必要的。

首先，温度监测可以提供关于设备运行状况的重要信息，例如是否存在过热问题、设备是否正常工作等。

其次，通过温度监测，可以及时发现设备运行过程中的问题，并采取相应的措施进行修复，从而保证电力系统的稳定运行。

为了进行电力设备温度监测，常用的方法有两种：一种是传统的人工监测，另一种是基于物联网技术的自动监测。

传统的人工监测方式需要设立专门的监测人员，对设备的温度进行定期巡查和记录。

这种方式的优点是成本较低，但缺点也是显而易见的。

首先，人工巡查需要耗费大量的人力物力，并且存在盲区，不能做到全面覆盖。

其次，在巡查过程中，监测人员可能会遗漏一些细微的温度变化，导致问题未能及时发现。

另外，由于巡查时间间隔较长，一旦温度异常问题发生，可能已经造成了严重的损害或事故。

相对于传统的人工监测方式，基于物联网技术的自动监测更加智能高效。

在自动监测中，传感器被安装在电力设备的关键部位，实时采集设备的温度数据，并通过物联网系统传输到运维中心进行监测和分析。

一旦设备温度异常，系统会立即发出警报，并将异常信息发送给相关人员。

自动监测的优势在于它能够对设备进行全面、及时的监测，并且可以实现远程监控，避免人工值守和巡查过程中的盲区。

此外，利用物联网技术，系统还可以对温度数据进行记录和分析，形成历史数据和趋势图，为设备运行分析和优化提供依据。

随着物联网技术的不断发展和普及，电力设备温度监测与预警系统已在实际应用中得到广泛推广。

许多发电厂、变电站和电力公司已经引入了自动监测系统，提升了设备运行的安全性和可靠性。

同时，一些大型电力设备制造商也开始将温度监测与预警系统集成到其产品中，使得设备能够具备自我监测和智能预警功能。

变压器防护做法及安全措施简易版变压器是电力系统中常用的电力设备，用于变换电压。

为了保证变压器的安全运行，需要采取一系列的防护措施。

下面是变压器防护做法及安全措施的简易版，详细介绍如下：1.外部防护措施：1.1.安装防护网：变压器周围应安装防护网，防止人员误碰触变压器。

防护网应具有足够的强度和稳定性，能够防止外部物体对变压器的磕碰。

1.2.设置警示标志：在变压器周围设置警示标志，提醒人们注意高压电设备的存在，以防止人员误入工作区域。

2.温度监测与控制：2.1.安装温度传感器：在变压器主绕组和冷却器上安装温度传感器，实时监测变压器的温度情况。

2.2.温度报警与保护：当变压器运行温度超过设定值时，应设立报警系统，及时发出警报，以便采取相应的措施。

同时，可以设置温度保护装置，当温度过高时自动切断电源，以保证变压器的安全运行。

3.绝缘防护：3.1.绝缘监测与维护：定期检测变压器的绝缘电阻，确保其处于正常范围内。

如果发现异常，应及时进行维修和更换。

3.2.绝缘检测仪器：配备绝缘电阻测试仪器，定期对变压器进行测试，以保证绝缘系统的可靠性。

3.3.绝缘涂层保护：在变压器绝缘部分涂覆绝缘涂层，增加其绝缘性能，防止绝缘击穿和漏电。

4.操作安全：4.1.操作规程培训：对使用变压器的人员进行操作规程的培训，使其熟悉操作流程和注意事项，确保操作的安全性。

4.2.安全设施齐全：变压器工作区域应设置相应的安全设施，如绝缘手套、绝缘毯、绝缘靴等，以保护人员的安全。

5.维护保养：5.1.定期维护保养：对变压器进行定期的维护保养，检查变压器的连接状态、冷却系统运行情况等，确保其正常运行。

5.2.清洁保养：保持变压器的清洁，定期清理变压器周围的灰尘和污垢，防止灰尘引发的绝缘故障。

5.3.油水维护：对变压器的油水系统进行定期维护，检查油位、油质等情况，及时更换老化的绝缘油，以确保变压器的正常运行。

综上所述，变压器防护做法及安全措施的简易版包括：外部防护措施、温度监测与控制、绝缘防护、操作安全和维护保养。

变压器负载实验中的温度升高监测与控制在变压器负载实验中，温度升高是一个关键的参数，对变压器的运行安全和性能有着直接的影响。

因此，监测和控制变压器负载实验中的温度升高是非常重要的。

本文将介绍温度升高监测与控制的方法和技术。

一、温度升高监测方法1. 温度传感器在变压器负载实验中，通常使用温度传感器来监测温度。

常用的温度传感器有热电偶和热敏电阻。

热电偶是一种根据热电效应工作的温度传感器，可以将温度转化为电压信号。

在变压器中，可以将热电偶放置在关键部位，通过测量电压信号来获取温度信息。

热敏电阻则是根据电阻随温度变化的特性来测量温度的传感器。

在变压器中，常常使用PT100电阻作为温度传感器，通过测量电阻值的变化来反映温度的变化。

2. 温度监测系统为了实时监测温度升高，需要搭建一个温度监测系统。

该系统通常包括温度传感器和数据采集装置。

温度传感器可以将温度转换为电信号，然后通过数据采集装置将电信号转换为数字信号。

数字信号可以通过计算机或者控制器进行处理和显示。

温度监测系统可以实时监测变压器内部各处的温度，并记录变压器在负载实验中的温度升高情况。

二、温度升高控制方法1. 通风散热在变压器负载实验中，由于负载产生的功率损耗会导致温度升高。

为了控制温度升高，可以采用通风散热的方法。

通风散热可以增加变压器周围的空气流通量，加快热量的散发，从而降低温度升高。

可以通过设计合理的散热装置和通风口，以提高变压器的散热效果。

2. 温控系统温控系统是一种通过控制变压器工作状态来控制温度的方法。

可以根据变压器内部的温度情况，调节变压器的负载大小和工作模式，从而控制温度的升高。

温控系统通常包括温度传感器、控制器和执行机构。

温度传感器负责监测温度，控制器负责根据温度信号进行逻辑判断，执行机构负责调节变压器的工作状态。

通过温控系统，可以根据实时的温度信息，自动调节变压器的负载，以保持温度在安全范围内。

三、温度升高监测与控制的意义温度升高监测与控制在变压器负载实验中具有重要意义。

变压器的油温控制与保护在电力系统中，变压器扮演着非常重要的角色，负责将高电压的电能转换为低电压，以满足不同用电设备的需要。

然而，变压器在运行中会产生大量的热量，其中一个主要的热源就是变压器内部的油。

因此，对于变压器油温的控制与保护显得尤为重要。

变压器油温的控制是为了防止油温过高而导致变压器内部零部件的损坏，同时也为变压器的正常运行提供了保障。

油温过高会引起变压器的局部放电和击穿，从而影响其电气性能，甚至导致变压器发生故障。

因此，在运行过程中对变压器油温进行实时监测和控制非常重要。

为了实现对变压器油温的控制，可以采用温度传感器来实时监测油温的变化情况。

温度传感器通常安装在变压器油箱中，可以直接测量变压器油的温度。

当油温超过设定值时，温度传感器会发出信号，触发保护装置对变压器进行保护。

常见的保护方式包括发出警报、自动切断变压器电源、关闭冷却装置等。

除了温度传感器的监测措施外，还可以通过采取一些措施来控制变压器油温的上升。

一种常见的措施是通过冷却装置来降低变压器油温。

冷却装置通常由风扇和散热器组成，通过强制对油进行冷却来控制油温的上升。

另外，还可以通过提高变压器的通风性能来增强散热效果，有效降低油温。

在变压器油温控制的同时，也需要对变压器油温进行保护。

保护措施主要包括过温保护和保温措施两方面。

过温保护是指在油温过高时自动切断电源，以防止变压器内部零部件的损坏。

保温措施主要是为了保持变压器油温的稳定，防止外界温度的影响。

常见的保温措施包括在变压器周围设置保温层、采用保温材料等。

总之，变压器油温的控制与保护对于保证变压器的正常运行非常重要。

通过温度传感器的实时监测和控制、冷却装置的运行以及过温保护和保温措施的采取，可以有效地控制变压器油温的上升，并保持其在安全范围内运行。

只有在做好油温控制与保护的同时，我们才能充分发挥变压器在电力系统中的作用，确保电能的安全稳定供应。

电力变压器的温度监测与预警系统设计随着能源需求的不断增长，电力变压器在电力系统中起到了至关重要的作用。

作为电力传输和分配中的关键设备，电力变压器的正常运行对电力系统的稳定性和可靠性至关重要。

然而，由于变压器长时间高负荷运行或环境条件恶劣，其温度升高可能导致故障甚至灾难性的事故发生。

因此，设计一个可靠的温度监测与预警系统对于电力变压器的安全运行至关重要。

一、温度监测系统的原理与设计1.1 温度传感器的选择与布置温度传感器是温度监测系统中的核心部分，其选择直接决定了系统的准确性和可靠性。

常见的温度传感器包括热电偶、热敏电阻和红外线温度传感器等。

根据实际需求和经济性考虑，可以选用合适的温度传感器。

在电力变压器的设计中，应合理布置温度传感器，以确保对变压器内部不同位置的温度进行监测。

传感器的布置应包括变压器的油温、线圈温度和铁芯温度等重要部位，并保证数据准确性和及时性。

1.2 数据采集与传输数据采集是监测系统中的重要环节。

为了准确获取温度数据，可使用模拟量温度传感器与采样电路结合，将温度信号转化为数字信号。

采集的数据经过处理后，可通过不同的通信方式传输到监测中心，如RS485总线、以太网等。

为了提高数据传输的可靠性和稳定性，在系统设计中应考虑采用冗余设计和容错机制，以防止数据传输的中断和错误。

1.3 数据处理与存储传感器采集到的温度数据在系统中需要进行处理和存储。

数据处理的主要工作包括数据滤波、数据校正和数据分析等。

通过滤波和校正，可以排除传感器噪声和误差，确保数据的准确性和一致性。

同时，通过对数据的分析，可以提取有用的信息，如温度的变化趋势、异常值等。

处理后的数据可存储在数据库中，以便日后的数据分析和备份。

为了保护数据的完整性和安全性，应考虑数据备份和冗余存储的设计。

二、温度预警系统的设计与实现2.1 温度预警模型的建立温度预警模型的建立是预警系统设计的核心部分。

根据变压器的工作特点和历史数据，可以采用统计学方法或机器学习算法建立预警模型。

电力变压器的保护与维护技术电力变压器是电力系统中非常重要的设备之一，它承担着电能的传输和分配任务。

为了保证变压器的正常运行和延长其使用寿命，必须采取有效的保护与维护措施。

本文将探讨电力变压器的保护与维护技术，以确保电力系统的安全稳定运行。

1. 温度保护温度是影响变压器正常运行的重要因素之一。

过高的温度会导致绝缘材料老化、变压器内部损坏甚至短路等严重后果。

因此，采取有效的温度保护措施至关重要。

一种常见的温度保护方法是通过温度传感器实时监测变压器的温度。

当温度超过设定值时，保护装置将发出警报并采取相应的措施，如切断电源或降低负载。

此外，还可以在变压器上安装冷却设备，如风扇或冷却器，以提高散热效果，降低温度。

2. 过电流保护过电流是变压器常见的故障之一，可能是由于短路、过负荷或外部故障引起的。

过电流保护的目标是在故障发生时迅速切断电源，以防止进一步损坏。

过电流保护通常采用电流互感器来监测电流变化。

当电流超过设定值时，保护装置将触发动作，切断电源。

此外，还可以采用差动保护装置，通过比较变压器的输入和输出电流，及时发现故障并切断电源。

3. 绝缘保护绝缘是变压器正常运行的关键，任何绝缘故障都可能导致严重后果。

因此，绝缘保护是电力变压器保护与维护中不可或缺的一环。

绝缘保护通常采用绝缘电阻测试来检测绝缘状况。

定期进行绝缘电阻测试，可以及时发现绝缘故障，并采取修复措施。

此外，还可以采用绝缘电阻监测装置，实时监测绝缘电阻的变化，以提前预警并采取相应措施。

4. 油浸变压器的保护与维护油浸变压器是一种常见的变压器类型，其保护与维护需要特别注意。

首先，油浸变压器需要定期检查油质量，包括油的绝缘性能和污染程度。

如果油质量不合格，应及时更换或处理。

此外，油浸变压器还需要定期检查油位和油温。

油位过高或过低都可能导致变压器故障，因此需要保持适当的油位。

油温过高会影响变压器的正常运行，因此需要及时采取冷却措施。

维护油浸变压器还需要定期检查油泄漏和绝缘子状况。

电力变压器有哪些保护?各种保护的特点?
电力变压器的保护一般有本体重瓦斯保护、压力释放保护、温度保护。

瓦斯保护的范围时：
1、变压器内部相间短路，匝间短路或绕组与铁心短路。

2、油面下降或漏油。

3、分接开关接触不良或导线焊接不良。

它能保护变压器油箱内的各种故障，不能全面反映变压器的故障，需与差动保护相互配合来完成变压器的保护任务。

压力释放保护的特点：当变压器内部因故障使压力超过压力释放器时，则压力释放器也应动作来释放内部压力，以防变压器发生爆炸。

温度保护的特点：当变压器过负荷运行、有风冷却器故障或当变压器内部发生故障时变压器的温度会上升，当变压器的温度上升值超过允许范围时，温度保护装置就会报警或跳闸，起到保护变压器的作用。

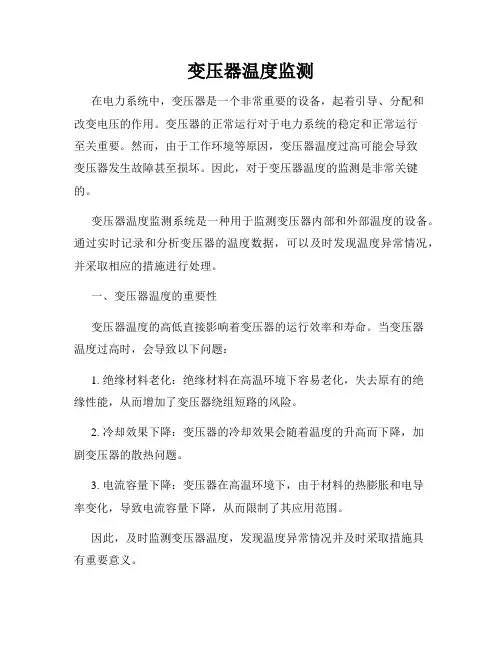

变压器温度监测在电力系统中，变压器是一个非常重要的设备，起着引导、分配和改变电压的作用。

变压器的正常运行对于电力系统的稳定和正常运行至关重要。

然而，由于工作环境等原因，变压器温度过高可能会导致变压器发生故障甚至损坏。

因此，对于变压器温度的监测是非常关键的。

变压器温度监测系统是一种用于监测变压器内部和外部温度的设备。

通过实时记录和分析变压器的温度数据，可以及时发现温度异常情况，并采取相应的措施进行处理。

一、变压器温度的重要性变压器温度的高低直接影响着变压器的运行效率和寿命。

当变压器温度过高时，会导致以下问题：1. 绝缘材料老化：绝缘材料在高温环境下容易老化，失去原有的绝缘性能，从而增加了变压器绕组短路的风险。

2. 冷却效果下降：变压器的冷却效果会随着温度的升高而下降，加剧变压器的散热问题。

3. 电流容量下降：变压器在高温环境下，由于材料的热膨胀和电导率变化，导致电流容量下降，从而限制了其应用范围。

因此，及时监测变压器温度，发现温度异常情况并及时采取措施具有重要意义。

二、变压器温度监测系统的工作原理变压器温度监测系统通过布置在变压器不同位置的温度传感器，实时采集温度数据，并传送给监测系统。

监测系统负责记录和分析这些数据，并生成报警信号或报警信息。

一些高级的监测系统还可以通过云平台或手机App将数据传输和分析结果呈现给用户。

温度传感器通常采用热敏电阻、红外线测温等技术。

这些传感器能够快速、准确地测量变压器的温度，并将数据反馈给监测系统。

监测系统会将采集到的温度数据与设定的温度阈值进行比较，一旦温度超过预设的阈值，系统会自动发出警报。

用户可以通过监测系统提供的报警信息及时了解并处理温度异常情况。

三、变压器温度监测系统的应用变压器温度监测系统广泛应用于电力系统中，特别是电力变压器和变电站中的变压器。

它能够提供以下几个方面的帮助：1. 及时发现温度异常：通过实时监测温度数据，可以及时发现变压器温度的异常情况，避免温度过高导致故障的发生。

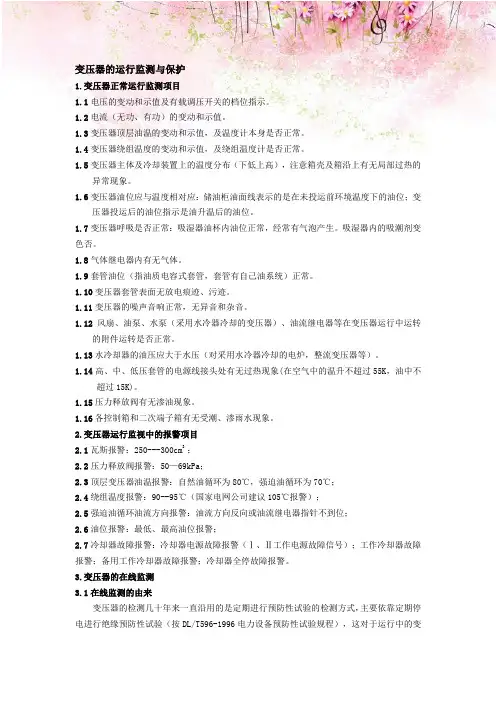

变压器的运行监测与保护1.变压器正常运行监测项目1.1电压的变动和示值及有载调压开关的档位指示。

1.2电流（无功、有功）的变动和示值。

1.3变压器顶层油温的变动和示值，及温度计本身是否正常。

1.4变压器绕组温度的变动和示值，及绕组温度计是否正常。

1.5变压器主体及冷却装置上的温度分布（下低上高），注意箱壳及箱沿上有无局部过热的异常现象。

1.6变压器油位应与温度相对应：储油柜油面线表示的是在未投运前环境温度下的油位；变压器投运后的油位指示是油升温后的油位。

1.7变压器呼吸是否正常：吸湿器油杯内油位正常，经常有气泡产生。

吸湿器内的吸潮剂变色否。

1.8气体继电器内有无气体。

1.9套管油位（指油质电容式套管，套管有自己油系统）正常。

1.10变压器套管表面无放电痕迹、污迹。

1.11变压器的噪声音响正常，无异音和杂音。

1.12风扇、油泵、水泵（采用水冷器冷却的变压器）、油流继电器等在变压器运行中运转的附件运转是否正常。

1.13水冷却器的油压应大于水压（对采用水冷器冷却的电炉，整流变压器等）。

1.14高、中、低压套管的电源线接头处有无过热现象(在空气中的温升不超过55K，油中不超过15K)。

1.15压力释放阀有无渗油现象。

1.16各控制箱和二次端子箱有无受潮、渗雨水现象。

2.变压器运行监视中的报警项目2.1瓦斯报警：250---300cm3 ；2.2压力释放阀报警：50—69kPa；2.3顶层变压器油温报警：自然油循环为80℃，强迫油循环为70℃；2.4绕组温度报警：90--95℃（国家电网公司建议105℃报警）；2.5强迫油循环油流方向报警：油流方向反向或油流继电器指针不到位；2.6油位报警：最低、最高油位报警；2.7冷却器故障报警：冷却器电源故障报警（Ⅰ、Ⅱ工作电源故障信号）；工作冷却器故障报警；备用工作冷却器故障报警；冷却器全停故障报警。

3.变压器的在线监测3.1在线监测的由来变压器的检测几十年来一直沿用的是定期进行预防性试验的检测方式，主要依靠定期停电进行绝缘预防性试验（按DL/T596-1996电力设备预防性试验规程），这对于运行中的变压器来说很不适应，近年来发展起来的在线监测装置，可以克服这种不足，利用带电测量和在线监测技术，可以达到停电检测试验的效果，其简便易行，故障监测及时。
