《电力系统自动化》课程教学大纲课程名称：电力系统自动化一、课程性质、目的和任务本课程是电气工程及其自动化专业的一门专业课，主要讲述电力系统中几类主要的电气自动装置的基本原理及其在电力系统运行中的作用，以及电力系统调度自动化方面的一些基本情况。

目的是使毕业生在从事电力系统的设计、运行工作时对电力系统自动化具有必要的基本知识。

二、教学基本要求1．掌握电力系统中几类主要的电气自动装置的基本原理及其在电力系统运行中的作用。

通过对自动装置基本环节的学习，对具体的自动装置应具有一定的分析能力。

2．了解电力系统调度自动化的过程和目前的基本情况。

3. 了解自动装置整定计算和实验调整的一般方法三、教学内容及要求1．绪论了解电力系统自动化对安全、经济、优质运行的作用。

了解电力系统自动化的基本内容。

了解电力系统的运行状态与调度控制。

了解本课程的目的任务及学习方法。

2．电力系统频率和有功功率的自动控制理解电力系统频率和有功功率控制的重要性，掌握电力系统负荷的调节效应。

理解调速器的基本工作原理、调速系统的静态调节特性、一次调整和二次调整。

掌握频率调差系数、并联机组间有功功率的分配。

了解电力系统频率的调节方法、自动发电控制（AGC）原理。

3．电力系统电压和无功功率的自动控制了解电力系统电压和无功功率控制的必要性，理解励磁控制系统的主要任务及对励磁控制系统的基本要求。

了解励磁控制系统的构成、励磁方式分类。

了解起励、灭励、强励、强减。

掌握励磁调节器基本构成，包括测量比较单元、综合放大单元、可控整流电路、移相触发单元的基本工作原理及典型电路；掌握励磁调节器的静态工作特性、励磁控制系统的静态调节特性、电压调差系数，调差装置。

4．同步发电机的并列操作了解并列操作及其重要性。

理解两种并列方法——准同期并列与自同期并列。

理解滑差电压的性质，掌握准同期并列条件分析方法、准同期并列的整定计算。

掌握自动准同期并列的基本原理。

理解自动准同期装置的基本构成，包括滑差检测、合闸部分的工作原理及作用。

华北电力大学电力工程系各学科教学大纲(定稿)目录《GIS装置及其绝缘技术》课程教学大纲 (1)《变电站综合自动化》课程教学大纲 (3)《超高压电网继电保护专题》课程教学大纲 (5)《城市供电》课程教学大纲 (7)《大型电机故障诊断》课程教学大纲 (9)《大型发电机与变压器运行》课程教学大纲 (10)《单片机原理及应用》课程教学大纲 (12)《电磁测量》课程教学大纲 (14)《电磁场数值计算》课程教学大纲 (16)《电磁场与电磁波》课程教学大纲 (18)《电磁兼容技术》课程教学大纲 (20)《电动力学》课程教学大纲 (22)《电工技术基础》课程教学大纲 (25)《电工学B》课程教学大纲 (27)《电机控制技术》课程教学大纲 (30)《电机学1》课程教学大纲 (31)《电机学2》课程教学大纲 (34)《电机状态监测》课程教学大纲 (36)《电力电子技术》课程教学大纲 (38)《电力电子技术应用》课程教学大纲 (41)《电力电子学基础》课程教学大纲 (43)《电力负荷预测》课程教学大纲 (45)《电力工程A》课程教学大纲 (47)《电力工程B》课程教学大纲 (49)《电力生产过程与动力设备》课程教学大纲 (51)《电力生产技术概论》课程教学大纲 (54)《电力市场运营理论与技术》课程教学大纲 (56)《电力系统调度运行与控制》课程教学大纲 (58)《电力系统分析基础》课程教学大纲 (60)《电力系统故障分析》课程教学大纲 (62)《电力系统规划与可靠性》课程教学大纲 (64)《电力系统过电压》课程教学大纲 (68)《电力系统继电保护原理》课程教学大纲 (71)《电力系统可靠性》课程教学大纲 (74)《电力系统数字仿真》课程教学大纲 (76)《电力系统稳定》课程教学大纲 (80)《电力系统谐波与无功补偿》课程教学大纲 (82)《电力系统远程监控技术》课程教学大纲 (84)《电力系统远程监控原理》课程教学大纲 (86)《电力系统暂态分析》课程教学大纲 (88)《电力系统主设备保护》课程教学大纲 (90)《电力系统自动化》课程教学大纲 (92)《电路计算机辅助分析》课程教学大纲 (94)《电路理论A（1）》课程教学大纲 (96)《电路理论A（2）》课程教学大纲 (99)《电路理论（B）》课程教学大纲 (101)《电路理论B(1)》课程教学大纲 (104)《电路理论B(2)》课程教学大纲 (106)《电路实验》课程教学大纲 (108)《电路实验(1)》课程教学大纲 (111)《电路实验（2）》课程教学大纲 (113)《电能计量》课程教学大纲 (115)《电能质量概论》课程教学大纲 (117)《电气工程概论》课程教学大纲 (119)《电气控制技术》课程教学大纲 (120)《电气设备在线监测和故障诊断》课程教学大纲 (122)《电气与电子系统设计》课程教学大纲 (124)《发电厂电气部分》课程教学大纲 (126)《高电压技术》课程教学大纲 (130)《高电压技术在非电力系统中的应用》课程教学大纲 (132)《高电压绝缘》课程教学大纲 (134)《高电压试验技术》课程教学大纲 (136)《高压电气设备状态维修》课程教学大纲 (138)《高压电器》课程教学大纲 (140)《工程电磁场》课程教学大纲 (143)《供电系统电能质量》课程教学大纲 (145)《光纤技术及应用》课程教学大纲 (147)《交流电机调速》课程教学大纲 (149)《可编序程控制器应用》课程教学大纲 (151)《控制电机》课程教学大纲 (153)《配电自动化》课程教学大纲 (155)《人工智能及其在电力系统中的应用》课程教学大纲 (157)《输电线路设计基础》课程教学大纲 (161)《数值计算方法》课程教学大纲 (163)《数字信号处理(电)》课程教学大纲 (165)《微机保护原理》课程教学大纲 (167)《微机检测技术》课程教学大纲 (169)《微机原理与接口技术A》课程教学大纲 (171)《现代用电技术》课程教学大纲 (174)《新能源发电技术》课程教学大纲 (177)《信号分析与处理》课程教学大纲 (179)《信号与系统》课程教学大纲 (182)《虚拟仪器技术》课程教学大纲 (185)《用电管理与监察》课程教学大纲 (187)《用电营销与管理》课程教学大纲 (189)《直流输电与FACTS技术》课程教学大纲 (191)《中压电网运行分析与接地保护》课程教学大纲 (194)《专业英语阅读(电气)》课程教学大纲 (196)《自动控制理论B》课程教学大纲 (198)《GIS装置及其绝缘技术》课程教学大纲课程编号：00200010课程名称：GIS装置及其绝缘技术英文名称：GIS Equipment and Insulation Technology总学时：24 总学分 1.5适用学生：电气工程及其自动化专业先修课程：《高电压技术》一、课程性质、目的和任务本课程是电气工程及其自动化专业的专业选修课。

一、电介质的四个电气特性1.电介质极化的特点。

2.介电常数定义及随频率、温度的变化关系（气体，液体，固体）。

3.介质损耗tgδ的定义及随频率、温度、电场强度的变化关系（气体，液体，固体）。

4.电导率定义、影响因素及随温度的变化关系（气体，液体，固体）。

二、气体放电1.气体放电的形式。

2.气体中带电质点的产生和消失的方式。

3.汤逊理论（碰撞游离、阴极表面电离、自持放电、适用范围）、巴申定律（分析曲线）。

4.流注放电理论（碰撞游离、空间光电离、空间电荷、自持放电）。

5.汤逊理论与流注放电理论、长间隙放电与短间隙放电形式的区别与特点。

6.极性效应、极间障。

7.放电时延、伏秒特性及配合、50%击穿电压、电场均匀度与伏秒特性的关系。

8.电压形式（直流、工频、雷电、操作）及放电电压的影响。

9.气隙击穿电压的影响因素及提高气隙击穿电压的方法；高耐电强度气体的特点。

三、固体和液体电介质击穿1.固体电介质击穿机理，击穿电压与温度、频率、湿度的关系，影响固体电介质工频击穿电压的主要因素，提高固体电介质击穿电压的方法。

2.液体电介质的击穿机理、小桥形成机理，影响因素，提高击穿电压的措施，覆盖与绝缘层的区别，以及电场形式对这些措施的影响。

3.影响液体电介质工频击穿电压的主要因素。

四、电气设备绝缘试验1.电气设备绝缘试验分类。

2.绝缘电阻、吸收比、泄漏电流测量原理，试验分别可以发现那些绝缘缺陷，测试设备。

3.介质损耗测量试验可以发现的绝缘缺陷，测量设备。

4.电介质受潮后，其电容值、绝缘电阻值、泄漏电流值、介质损耗值、击穿电压值分别发生的变化。

五、波过程1.无损线路的波阻抗值，波速的定义及影响因素。

2.冲击电晕对波过程的影响。

3.折射系数和反射系数的计算。

4.输电线路的几何耦合系数的定义及影响因素。

5.彼得逊法则的等值电路与适用条件。

6.降低入侵波陡度的措施与计算（斜角波，具体参数）。

7.变压器与并联避雷器参数配合，变电站入侵波计算（注意管式避雷器和阀型避雷器动作后的特性区别）（具体参数）。

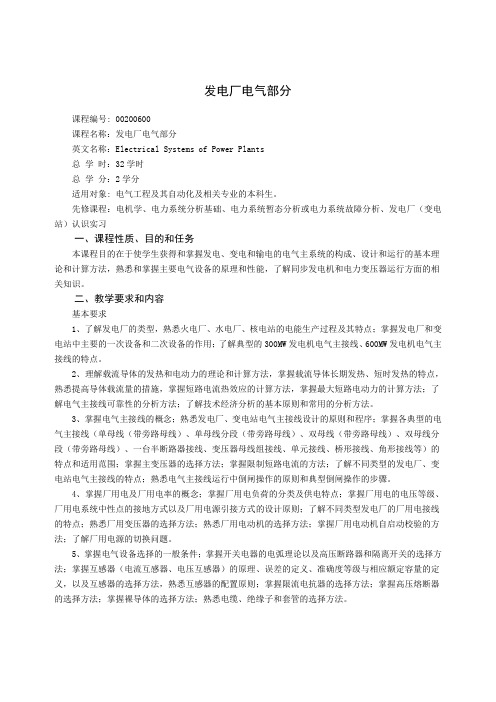

发电厂电气部分课程编号: 00200600课程名称：发电厂电气部分英文名称：Electrical Systems of Power Plants总学时：32学时总学分：2学分适用对象: 电气工程及其自动化及相关专业的本科生。

先修课程：电机学、电力系统分析基础、电力系统暂态分析或电力系统故障分析、发电厂（变电站）认识实习一、课程性质、目的和任务本课程目的在于使学生获得和掌握发电、变电和输电的电气主系统的构成、设计和运行的基本理论和计算方法，熟悉和掌握主要电气设备的原理和性能，了解同步发电机和电力变压器运行方面的相关知识。

二、教学要求和内容基本要求1、了解发电厂的类型，熟悉火电厂、水电厂、核电站的电能生产过程及其特点；掌握发电厂和变电站中主要的一次设备和二次设备的作用；了解典型的300MW发电机电气主接线、600MW发电机电气主接线的特点。

2、理解载流导体的发热和电动力的理论和计算方法，掌握载流导体长期发热、短时发热的特点，熟悉提高导体载流量的措施，掌握短路电流热效应的计算方法，掌握最大短路电动力的计算方法；了解电气主接线可靠性的分析方法；了解技术经济分析的基本原则和常用的分析方法。

3、掌握电气主接线的概念；熟悉发电厂、变电站电气主接线设计的原则和程序；掌握各典型的电气主接线（单母线（带旁路母线）、单母线分段（带旁路母线）、双母线（带旁路母线）、双母线分段（带旁路母线）、一台半断路器接线、变压器母线组接线、单元接线、桥形接线、角形接线等）的特点和适用范围；掌握主变压器的选择方法；掌握限制短路电流的方法；了解不同类型的发电厂、变电站电气主接线的特点；熟悉电气主接线运行中倒闸操作的原则和典型倒闸操作的步骤。

4、掌握厂用电及厂用电率的概念；掌握厂用电负荷的分类及供电特点；掌握厂用电的电压等级、厂用电系统中性点的接地方式以及厂用电源引接方式的设计原则；了解不同类型发电厂的厂用电接线的特点；熟悉厂用变压器的选择方法；熟悉厂用电动机的选择方法；掌握厂用电动机自启动校验的方法；了解厂用电源的切换问题。

华北电力大学电力系统规划与可靠性复习提纲电力系统规划与可靠性复习提纲一、负荷预测1.分类：按物理特性：军功负荷、无功负荷；按预测周期：超短期、短期、中期、长期；按产业：第一产业、第二产业、第三产业、居民生活。

2.负荷预测的特点：不准确性、条件性、时间性、多方案性。

二、电源规划1.我国能源的分布特点：丰富的煤，适量的石油、天燃气，丰富的风力资源、水资源，较丰富的太阳能。

2.我国电力系统发展方针：优先发展水电，大力发展火电，适合发展可以再生能源，做好北电南送来和西电东送来。

3.电源构成和特点：火电厂（一次性投资较大，运行中需要燃料，运行费用较高，有污染）、水电厂（一次性投资很大，运行中只需水，运行费用低，无污染）、风力发电、太阳能电站、核电站、生物质、热电厂、抽水蓄能（主要作用：削峰填谷）、地热发电、潮汐发电。

4.影响电厂容量的主要因素：规划区域负荷的影响、动力资源条件的影响、厂址条件的影响、系统规模、设备规范和供应条件的影响5.水电站容量的确定：6.凝汽式火电厂厂址挑选：场地条件、供水、交通运输、燃料、灰场、地质、职工生活。

7.电源结构定义：（各种电源发电容量/系统总容量）*100%8.影响电源结构的主要因素：动力资源条件、电力热力负荷快速增长及原产、电源技术经济特性、国家发电能源策略。

9.电力系统水泵：概念：电力系统为在设备检修、事故、调频等情况下仍能保证电力市场需求而需要增设的设备容量。

分类：设备状态：热水泵、冷备用；作用：负荷备用、事故备用、检修备用。

10.系统容量在电厂之间的分配：尖峰负荷：抽水机蓄能、存有调节水电站各种储能电源、燃气轮机腰荷：水电站、高效率火电机组基荷：原子能电站、经流电站、风电场、太阳能电站三、输电网规划1.我国电压等级系列（交流）：1000kv750kv330kv220kv110kv66kv35kv20kv（苏州工园区）10kv0.4kv2.常规输电网规划设计的电力系统排序：潮流排序、短路排序、平衡排序、经济性排序。

微机保护实验指导书电力系继电保护实验室第二版华北电力大学（北京）电力工程系２0０5年元月实验注意事项实验是教学的重要环节之一,通过实验可以巩固和丰富已学到的理论知识，发现和探讨实验中出现的新问题；培养实事求是、科学严谨的工作作风；并能进一步培养实验技能，为学生今后走上工作岗位打下良好基础。

为保证实验正常顺利进行，保证实验教学质量，实验者应遵循以下规定: １、实验前做好充分预习，明确实验目的、要求、方法、和步骤。

2、通电前,必须经老师检查电路接线，确认无误后,方可通电实验。

3、爱护计算机及实验设备,未搞清使用方法之前，不准随便使用。

4、实验中要随时注意现象的观察，如果发生故障或异常，（保险熔断,表计指示不正常,电路出现冒烟等)必须立即断开电源,并告知老师。

５、对违反操作规定以及损坏仪器、设备、工具和元器件者应检查原因,对情节严重者,还要按学校有关规定进行赔偿。

6、要始终保持实验室安静和整洁,不得在室内喧哗、打闹、随意走动。

７、实验结束，应先断开各仪器电源开关,再断开实验台上电源开关。

把所有仪器设备、导线、座位等归位，整理就绪，清扫后经允许才能离开。

目录一、微机保护实验入门二、四段式零序电流保护实验三、距离保护实验实验一、微机保护实验入门1、实验目的:1） 了解数字式线路保护装置硬件基本构成。

2） 掌握数字式线路保护装置安装调试方法。

2、CS Ｌ—161B 数字式线路保护装置简介：本装置是以微型计算机为核心构成的以距离保护为重点的微机保护装置。

用于110ＫV 输电线路,具有闭锁式高频距离和高频零序方向保护、三段相间距离、三段接地距离、四段零序方向电流保护及三相一次重合闸。

本装置的硬件主要由下列部分构成:1）交流插件（ＡC ）:本插件将系统电压互感器、电流互感器二次侧强电信号变换 成保护装置所需的弱电信号,同时起隔离和抗干扰作用。

本插件设有九个模拟量输入变压器(ＴV 及ＴA ）,分别用于三相电压、三相电流、3U 0、3Ｉ0(或I X )及重合闸检同期用的线路抽取电压ＵＸ。

华电电气北京和保定考研大纲首先，华电电气北京和保定是指华北电力大学位于北京和保定两个校区的电气工程及其自动化专业。

华北电力大学是中国的一所以电力为特色，工学为主体，工、理、管、文、法、经、教育多学科协调发展的全日制本科高校。

该校的电气工程及其自动化专业是学校的重点学科之一，具有较高的学术水平和师资力量。

关于考研大纲，研究生入学考试大纲是各个学校和学科制定的考试内容和要求的指导文件。

考研大纲通常包括考试科目、考试形式、考试内容、考试要求等方面的内容，旨在指导考生备考和应试。

对于华电电气专业的考研大纲，具体内容可能会有所不同，以下是一般情况下电气工程及其自动化专业的考研大纲的一些方面：1. 考试科目，电气工程及其自动化专业的研究生入学考试科目通常包括数学、英语、电路理论、电力系统、控制理论等方面的内容。

2. 考试形式，考试形式一般为笔试，包括选择题、填空题、计算题、分析题等。

部分学校可能还会设置面试环节。

3. 考试内容，考试内容主要涵盖电气工程及其自动化专业的基础理论、专业知识和应用能力。

具体内容包括数学基础、电路分析、信号与系统、电磁场理论、电力系统分析与稳定等。

4. 考试要求，考试要求主要包括对基础理论的掌握程度、专业知识的理解和应用能力的考察。

要求考生具备扎实的数学基础、电路分析能力、电力系统分析能力等。

需要注意的是，具体的考研大纲可能因学校、年份等因素而有所不同，因此，在准备考研时，建议考生及时获取最新的考研大纲并根据大纲进行备考。

综上所述，华电电气北京和保定指的是华北电力大学电气工程及其自动化专业在北京和保定两个校区的情况，考研大纲则是指电气工程及其自动化专业研究生入学考试的内容和要求。

希望以上回答对你有所帮助。

A'电力系统继电保护原理课程教案目录电网的电流保护和方向性电流保护 电网的距离保护 输电线纵联保护自动重合闸电力变压器的继电保护 发电机的继电保护 母线的继电保护第一章绪论、电力系统继电保护的作用1. 继电保护包括继电保护技术和继电保护装置。

*继电保护技术是一个完整的体系，它主要包括电力系统故障分析、 各种继电保护原理及实现方法、继电保护的设计、继电保护运行及维护等技术。

*继电保护装置是完成继电保护功能的核心。

P1继电保护装置就是能反应电力系统中电气元件发生故障或不正常运行状态， 并动作于断路器跳闸或发出信号的一种自动装置。

2. 电力系统的故障和不正常运行状态：（三相交流系统）*故障：各种短路（d ⑶、d （2）、d ⑴、d （1-1）））和断线（单相、两相），其中最常见且最危险的是各 种类型的短路。

其后果：1•电流I 增加 危害故障设备和非故障设备； 2 •电压U 降低或增加 影响用户的正常工作；3 .破坏系统稳定性，使事故进一步扩大（系统振荡，电压崩溃）4.发生不对称故障时，出现12,使旋转电机产生附加发热；发生接地故障时出现 I o ,—对相邻通讯系统造成干扰 *不正常运行状态：电力系统中电气元件的正常工作遭到破坏，但没有发生故障的运行状态。

如：过负荷、过电压、 频率降低、系统振荡等。

3. 继电保护的作用：（1） 当电力系统发生故障时，自动、迅速、有选择性的将故障元件从电力系统中切除，使故 障元件免于继续遭到破坏，保证其他无故障设备迅速恢复正常运行；（2） 反映电气元件的不正常运行状态，并根据运行维护的条件（例如有无经常值班人员）而动作于发出信号、减负荷或跳闸 。

第一早 绪论第三章第四章 第五早 第六章第七章第八章A'二、继电保护的基本原理、构成与分类：1.基本原理：为区分系统正常运行状态与故障或不正常运行状态一一必须找出两种情况下的区别。

①I增加故障点与电源间一＞过电流保护②U降低母线电压—＞低电压保护Uarg |③相位变化，变化；正常：为负何的功率因数角般为0-30左右短路：为输电线路的阻抗角一般为60°〜85 —＞方向保护.U④测量阻抗降低，Z= 1模值减少增加—＞阻抗保护⑤双侧电源线路外部故障：1入1出内部故障：1入1电流差动保护。
