电力系统主要包括哪些

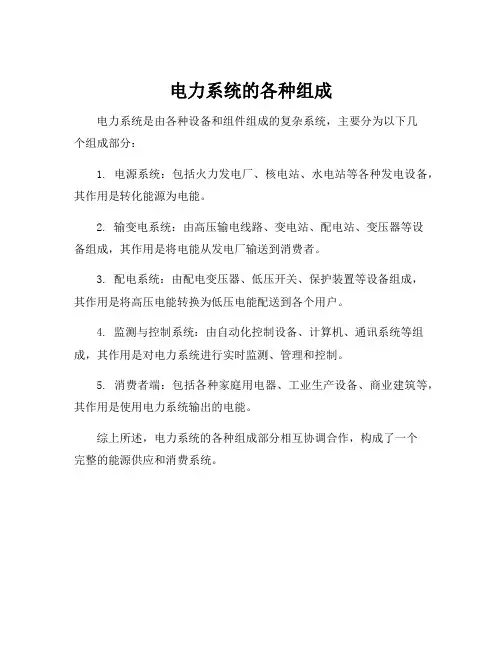

电力系统的各种组成
电力系统是由各种设备和组件组成的复杂系统，主要分为以下几
个组成部分：
1. 电源系统：包括火力发电厂、核电站、水电站等各种发电设备，其作用是转化能源为电能。

2. 输变电系统：由高压输电线路、变电站、配电站、变压器等设
备组成，其作用是将电能从发电厂输送到消费者。

3. 配电系统：由配电变压器、低压开关、保护装置等设备组成，
其作用是将高压电能转换为低压电能配送到各个用户。

4. 监测与控制系统：由自动化控制设备、计算机、通讯系统等组成，其作用是对电力系统进行实时监测、管理和控制。

5. 消费者端：包括各种家庭用电器、工业生产设备、商业建筑等，其作用是使用电力系统输出的电能。

综上所述，电力系统的各种组成部分相互协调合作，构成了一个
完整的能源供应和消费系统。

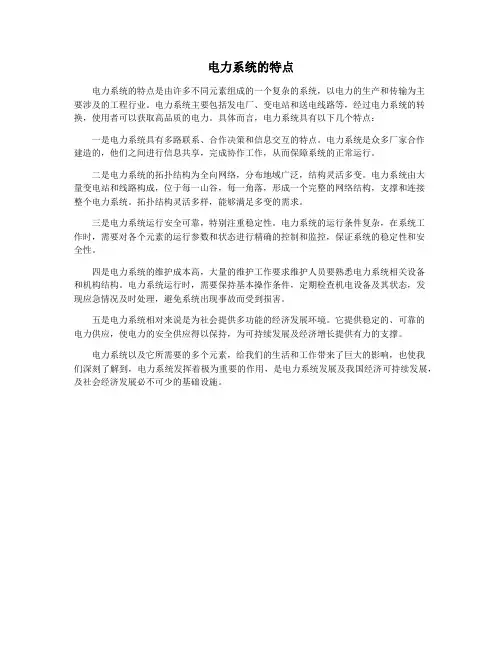

电力系统的特点
电力系统的特点是由许多不同元素组成的一个复杂的系统，以电力的生产和传输为主
要涉及的工程行业。

电力系统主要包括发电厂、变电站和送电线路等，经过电力系统的转换，使用者可以获取高品质的电力。

具体而言，电力系统具有以下几个特点：
一是电力系统具有多路联系、合作决策和信息交互的特点。

电力系统是众多厂家合作
建造的，他们之间进行信息共享，完成协作工作，从而保障系统的正常运行。

二是电力系统的拓扑结构为全向网络，分布地域广泛，结构灵活多变。

电力系统由大
量变电站和线路构成，位于每一山谷，每一角落，形成一个完整的网络结构，支撑和连接
整个电力系统。

拓扑结构灵活多样，能够满足多变的需求。

三是电力系统运行安全可靠，特别注重稳定性。

电力系统的运行条件复杂，在系统工
作时，需要对各个元素的运行参数和状态进行精确的控制和监控，保证系统的稳定性和安
全性。

四是电力系统的维护成本高，大量的维护工作要求维护人员要熟悉电力系统相关设备
和机构结构。

电力系统运行时，需要保持基本操作条件，定期检查机电设备及其状态，发
现应急情况及时处理，避免系统出现事故而受到损害。

五是电力系统相对来说是为社会提供多功能的经济发展环境。

它提供稳定的、可靠的
电力供应，使电力的安全供应得以保持，为可持续发展及经济增长提供有力的支撑。

电力系统以及它所需要的多个元素，给我们的生活和工作带来了巨大的影响，也使我
们深刻了解到，电力系统发挥着极为重要的作用，是电力系统发展及我国经济可持续发展，及社会经济发展必不可少的基础设施。

电力系统基本知识一、电力系统的基本知识1.1电力系统的基本概念1.1.1电力系统及电力网1.1.1.1电力系统的定义把发电、变电、电网、配电和用电等各种电器设备相连接在一起的整体，称作电力系统。

它包含发电厂的电气部分、降压变压器、升压变压器、输配电线路及各类用电设备等。

1.1.1.2电力网的定义、作用、分类1.定义：由相同电压等级的变电所和输配电线路形成的网络结构称作电力网。

2.作用:汇聚、传输、变换、分配电能。

3.分类：为了分析排序电力网可以分成地方电网、区域电网和远距离输电网。

地方电网电压较低（110kv以下)，运送功率较小，线路较短（100km以下），排序时可以搞较多精简；区域电网电压较低（110kv-330kv），运送功率很大，线路较长（100km-300km），排序时就可以搞一定精简；远距离输电网（电压在330kv及以上），运送线路少于300km，排序时无法精简。

按电压多寡，电力网可以分成扰动电网，（1kv及以下）、中压电网（3、6、10kv）、高压电网（35、60、110、220kv）、超高压电网（330kv、差值500、差值600、差值750）、特高压电网（差值800、1000kv）。

按接线方式，电力网分成一端电源可供电网、两端电源可供电网、多端电源可供电网。

1.1.2对电力系统的基本要求电能做为一种特定的商品，它的生厂、运送、分配和采用同时展开；生产与国民经济及人名生活关系密切；电力系统运行的过度过程非常短暂。

要求具有较高的自动化程度，需要继电保护、自动装置的投入，实施实时监控。

1．最大限度的满足用户的建议；2．安全、平衡、可信的供电；3．为电力用户提供更多优质的电能；4．满足系统运行的经济性。

电力系统运行的经济性应考虑合理分配各个发电厂的负荷、降低发电厂燃料消耗率、厂用电率、降低电力网的电能损耗和管理成本。

1.2电能质量的标准良好的电能质量可以使电气设备正常工作，并取得最佳的经济效果。

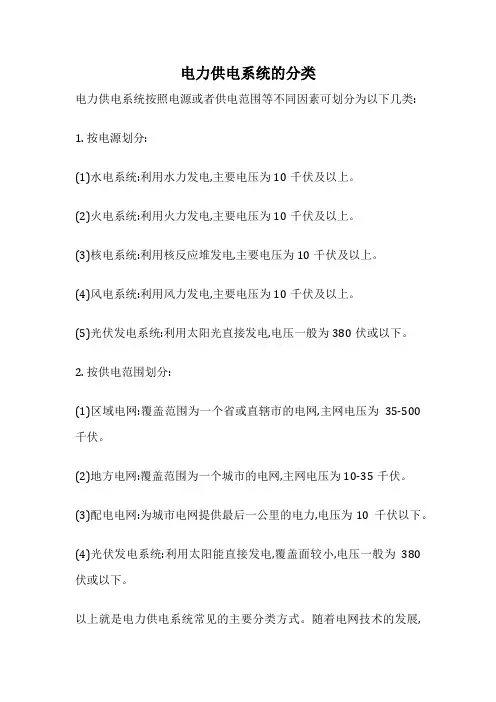

电力供电系统的分类
电力供电系统按照电源或者供电范围等不同因素可划分为以下几类: 1. 按电源划分:
(1)水电系统:利用水力发电,主要电压为10千伏及以上。

(2)火电系统:利用火力发电,主要电压为10千伏及以上。

(3)核电系统:利用核反应堆发电,主要电压为10千伏及以上。

(4)风电系统:利用风力发电,主要电压为10千伏及以上。

(5)光伏发电系统:利用太阳光直接发电,电压一般为380伏或以下。

2. 按供电范围划分:
(1)区域电网:覆盖范围为一个省或直辖市的电网,主网电压为35-500千伏。

(2)地方电网:覆盖范围为一个城市的电网,主网电压为10-35千伏。

(3)配电电网:为城市电网提供最后一公里的电力,电压为10千伏以下。

(4)光伏发电系统:利用太阳能直接发电,覆盖面较小,电压一般为380伏或以下。

以上就是电力供电系统常见的主要分类方式。

随着电网技术的发展,
分类标准还在不断调整完善。

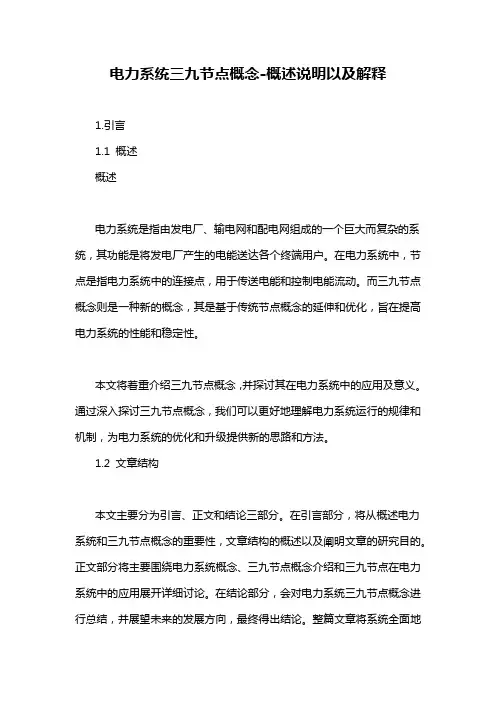

电力系统三九节点概念-概述说明以及解释1.引言1.1 概述概述电力系统是指由发电厂、输电网和配电网组成的一个巨大而复杂的系统，其功能是将发电厂产生的电能送达各个终端用户。

在电力系统中，节点是指电力系统中的连接点，用于传送电能和控制电能流动。

而三九节点概念则是一种新的概念，其是基于传统节点概念的延伸和优化，旨在提高电力系统的性能和稳定性。

本文将着重介绍三九节点概念，并探讨其在电力系统中的应用及意义。

通过深入探讨三九节点概念，我们可以更好地理解电力系统运行的规律和机制，为电力系统的优化和升级提供新的思路和方法。

1.2 文章结构本文主要分为引言、正文和结论三部分。

在引言部分，将从概述电力系统和三九节点概念的重要性，文章结构的概述以及阐明文章的研究目的。

正文部分将主要围绕电力系统概念、三九节点概念介绍和三九节点在电力系统中的应用展开详细讨论。

在结论部分，会对电力系统三九节点概念进行总结，并展望未来的发展方向，最终得出结论。

整篇文章将系统全面地介绍电力系统三九节点概念，为读者提供清晰的认识和理解。

1.3 目的本文的目的在于介绍电力系统中的三九节点概念，探讨其在电力系统中的重要性和应用。

通过对三九节点的深入研究，可以帮助读者更好地理解电力系统的运行机制和稳定性控制，从而提高电力系统的可靠性和效率。

同时，本文也旨在展示三九节点概念在未来电力系统发展中的潜力和前景，促进相关领域的研究和应用。

希望通过本文的介绍和分析，读者能够对电力系统三九节点概念有更深入的了解，从而为电力行业的发展做出贡献。

2.正文2.1 电力系统概念电力系统是指由发电厂、变电站、输电线路、配电站和用户的电气设备等组成的整体系统，用于生成、传输和分配电能。

电力系统的主要任务是将发电厂产生的电能以最经济、最可靠的方式送达用户。

电力系统通常包括三个主要部分：发电系统、输电系统和配电系统。

发电系统是指通过各种方式发电的设备和设施，如火力发电厂、水电站、核电站、风电场等。

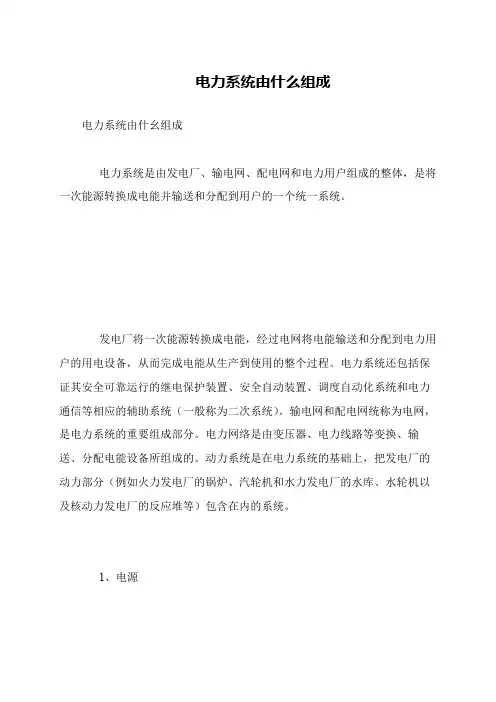

电力系统由什么组成
电力系统由什幺组成
电力系统是由发电厂、输电网、配电网和电力用户组成的整体，是将一次能源转换成电能并输送和分配到用户的一个统一系统。

发电厂将一次能源转换成电能，经过电网将电能输送和分配到电力用户的用电设备，从而完成电能从生产到使用的整个过程。

电力系统还包括保证其安全可靠运行的继电保护装置、安全自动装置、调度自动化系统和电力通信等相应的辅助系统（一般称为二次系统）。

输电网和配电网统称为电网，是电力系统的重要组成部分。

电力网络是由变压器、电力线路等变换、输送、分配电能设备所组成的。

动力系统是在电力系统的基础上，把发电厂的动力部分（例如火力发电厂的锅炉、汽轮机和水力发电厂的水库、水轮机以及核动力发电厂的反应堆等）包含在内的系统。

1、电源。

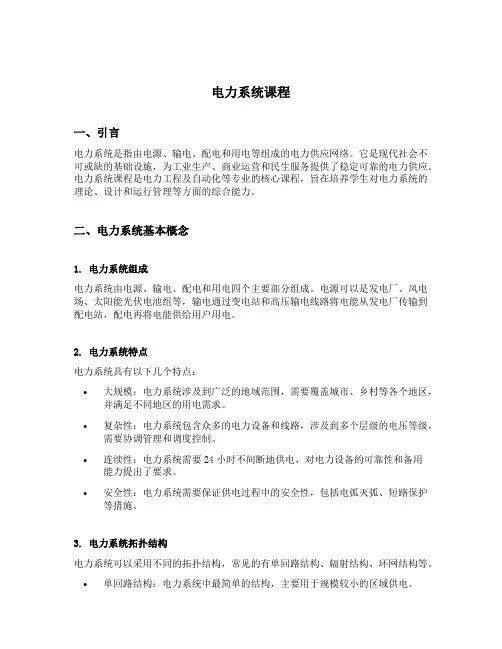

电力系统课程一、引言电力系统是指由电源、输电、配电和用电等组成的电力供应网络。

它是现代社会不可或缺的基础设施，为工业生产、商业运营和民生服务提供了稳定可靠的电力供应。

电力系统课程是电力工程及自动化等专业的核心课程，旨在培养学生对电力系统的理论、设计和运行管理等方面的综合能力。

二、电力系统基本概念1. 电力系统组成电力系统由电源、输电、配电和用电四个主要部分组成。

电源可以是发电厂、风电场、太阳能光伏电池组等，输电通过变电站和高压输电线路将电能从发电厂传输到配电站，配电再将电能供给用户用电。

2. 电力系统特点电力系统具有以下几个特点：•大规模：电力系统涉及到广泛的地域范围，需要覆盖城市、乡村等各个地区，并满足不同地区的用电需求。

•复杂性：电力系统包含众多的电力设备和线路，涉及到多个层级的电压等级，需要协调管理和调度控制。

•连续性：电力系统需要24小时不间断地供电，对电力设备的可靠性和备用能力提出了要求。

•安全性：电力系统需要保证供电过程中的安全性，包括电弧灭弧、短路保护等措施。

3. 电力系统拓扑结构电力系统可以采用不同的拓扑结构，常见的有单回路结构、辐射结构、环网结构等。

•单回路结构：电力系统中最简单的结构，主要用于规模较小的区域供电。

•辐射结构：以变电站为中心，向不同方向辐射出去的分支线路，适用于中等规模的城市供电。

•环网结构：通过多条回路连接的结构，具有较好的供电可靠性，适用于大规模城市供电。

4. 电力系统负荷特性电力系统的负荷特性是指电力系统负荷随时间的变化规律。

负荷特性对电力系统的运行和规划具有重要影响。

常见的负荷特性包括：•日变化特性：负荷随着白天和夜晚的交替而变化，主要受到居民生活用电和工业生产用电的影响。

•峰谷差特性：负荷在一天中呈现出高峰和低谷，主要由于用电习惯和生产工艺的影响。

•季节变化特性：负荷随着季节的变化而变化，主要受到气候和社会经济因素的影响。

三、电力系统分析与设计1. 电力系统仿真电力系统仿真是指利用计算机模拟电力系统的运行过程，以评估其稳态和暂态特性。

电力系统分析（一）：电力系统的基本概念No.1电力系统的组成和接线方式1、电力系统的四大主要元件：发电机、变压器、电力线路、负荷。

2、动力系统包括动力部分（火电厂的锅炉和汽轮机、水电厂的水库和水轮机、核电厂的核反应堆和汽轮机）和电力系统。

3、电力网包括变压器和电力线路。

4、用户只能从一回线路获得电能的接线方式称为无备用接线方式。

No.2电力系统的运行特点1、电能的生产、传输、分配和消费具有：①重要性、②快速性、③同时性。

2、电力系统运行的基本要求：①安全可靠持续供电（首要要求）、②优质、③经济3、根据负荷的重要程度（供电可靠性）将负荷分为三级。

4、电压质量分为：①电压允许偏差、②三相电压允许不平衡度、③公网谐波、④电压允许波动与闪变5、衡量电能质量的指标：①电压、②频率、③波形（电压畸变率）6、10kV公用电网电压畸变率不超过4%。

7、抑制谐波的主要措施：①变压器星三角接线、②加装调谐波器、③并联电容/串联电抗、④增加整流器的脉冲次数8、衡量电力系统运行经济性的指标：①燃料损耗率、②厂用电率、③网损率9、线损包括：①管理线损、②理论线损、③不明线损10、线损计算方法：①最大负荷损耗时间法②最大负荷损失因数法③均方根电流法No.3电力系统的额定频率和额定电压1、电力线路的额定电压（也称电力网的额定电压）与用电设备的额定电压相同。

2、正常运行时电力线路首端的运行电压常为用电设备额定电压的105%，末端电压为额定电压。

3、发电机的额定电压比电力网的额定电压高5%。

4、变压器的一次绕组相当于用电设备，其额定电压与电力线路的额定电压相同；但变压器直接与发电机相连时，其额定电压与发电机额定电压相同，即为该电压级额定电压的105%。

5、变压器的二次绕组相当于电源，其输出电压应较额定电压高5%，但因变压器本身漏抗的电压损耗在额定负荷时约为5%，所以变压器二次侧的额定电压规定比额定电压高10%。

6、降压变压器二次侧连接10kV线路，当短路电压百分比小于7.5%（变压器本身漏抗的电压损耗较小）时，比线路额定电压高5%。

电力系统基础试题及答案一、选择题1. 电力系统的三大基本组成是什么？A. 发电机、变压器、输电线路B. 发电机、电动机、变压器C. 发电机、变电站、用电设备D. 发电机、输电线路、用电设备答案：D2. 电力系统中的一次设备主要包括哪些？A. 断路器、隔离开关、接地开关B. 保护装置、自动装置、控制装置C. 继电器、测量仪表、指示装置D. 以上都是答案：A3. 电力系统中的二次设备主要功能是什么？A. 直接参与电能的生产、传输和分配B. 监测、控制、保护一次设备C. 转换电能的电压和电流D. 储存电能答案：B二、填空题4. 电力系统中的_____是连接发电厂和用电设备的媒介。

答案：输电线路5. 电力系统的负荷可以分为_____、_____和_____三类。

答案：基本负荷、次要负荷、峰荷6. 电力系统中的无功功率主要用来维持_____的磁场。

答案：发电机和变压器三、简答题7. 简述电力系统稳定运行的基本条件。

答案：电力系统稳定运行的基本条件包括：1) 有足够的发电能力以满足负荷需求；2) 发电机和负荷之间的功率平衡；3) 系统有足够的调节能力以适应负荷变化；4) 系统有足够的备用容量以应对突发事件；5) 系统具有足够的传输能力以保证电能的有效分配。

8. 什么是电力系统的频率调整？为什么它很重要？答案：电力系统的频率调整是指通过控制发电机的输出功率来维持系统频率在规定范围内的过程。

它很重要，因为频率的稳定直接关系到电力系统的安全和经济运行，频率过高或过低都可能导致设备损坏或系统崩溃。

四、计算题9. 假设一个电力系统中有一台发电机，其额定功率为100MW，额定电压为20kV，通过一台变压器升压至500kV后输送到用电区域。

如果输电线路的总电阻为2Ω，求输电线路的损耗功率。

答案：首先计算输电线路的电流：\[ I = \frac{P}{V} =\frac{100 \times 10^6}{500 \times 10^3} = 200A \]。
