非晶硅薄膜太阳能电池的制备工艺流程

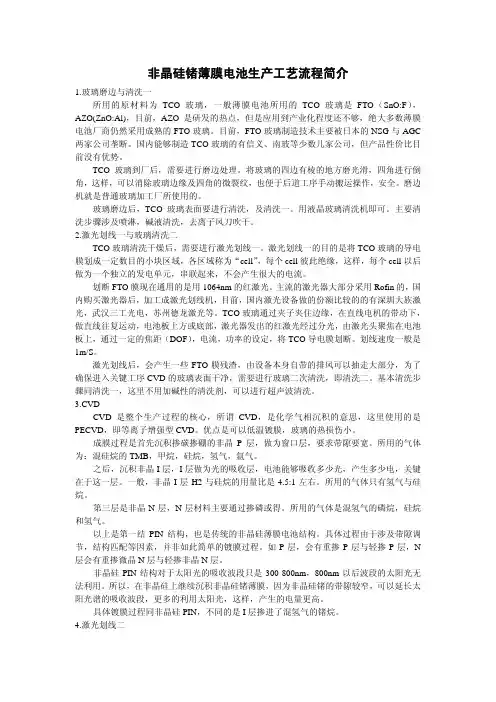

非晶硅锗薄膜电池生产工艺流程简介1.玻璃磨边与清洗一所用的原材料为TCO玻璃，一般薄膜电池所用的TCO玻璃是FTO（SnO:F），AZO(ZnO:Al)，目前，AZO是研发的热点，但是应用到产业化程度还不够，绝大多数薄膜电池厂商仍然采用成熟的FTO玻璃。

目前，FTO玻璃制造技术主要被日本的NSG与AGC 两家公司垄断。

国内能够制造TCO玻璃的有信义、南玻等少数几家公司，但产品性价比目前没有优势。

TCO玻璃到厂后，需要进行磨边处理。

将玻璃的四边有棱的地方磨光滑，四角进行倒角，这样，可以消除玻璃边缘及四角的微裂纹，也便于后道工序手动搬运操作，安全。

磨边机就是普通玻璃加工厂所使用的。

玻璃磨边后，TCO玻璃表面要进行清洗，及清洗一。

用液晶玻璃清洗机即可。

主要清洗步骤涉及喷淋，碱液清洗，去离子风刀吹干。

2.激光划线一与玻璃清洗二TCO玻璃清洗干燥后，需要进行激光划线一。

激光划线一的目的是将TCO玻璃的导电膜划成一定数目的小块区域，各区域称为“cell”，每个cell彼此绝缘，这样，每个cell以后做为一个独立的发电单元，串联起来，不会产生很大的电流。

划断FTO膜现在通用的是用1064nm的红激光。

主流的激光器大部分采用Rofin的，国内购买激光器后，加工成激光划线机，目前，国内激光设备做的份额比较的的有深圳大族激光，武汉三工光电，苏州德龙激光等。

TCO玻璃通过夹子夹住边缘，在直线电机的带动下，做直线往复运动，电池板上方或底部，激光器发出的红激光经过分光，由激光头聚焦在电池板上，通过一定的焦距（DOF），电流，功率的设定，将TCO导电膜划断。

划线速度一般是1m/S。

激光划线后，会产生一些FTO膜残渣，由设备本身自带的排风可以抽走大部分，为了确保进入关键工序CVD的玻璃表面干净，需要进行玻璃二次清洗，即清洗二。

基本清洗步骤同清洗一，这里不用加碱性的清洗剂，可以进行超声波清洗。

3.CVDCVD是整个生产过程的核心，所谓CVD，是化学气相沉积的意思，这里使用的是PECVD，即等离子增强型CVD。

HJT工艺流程HJT异质结电池，即非晶硅薄膜异质结电池，是由两种不同的半导体材料构成异质结。

晶体硅异质结太阳电池（HJT）是在晶体硅上沉积非晶硅薄膜，它综合了晶体硅电池与薄膜电池的优势，具有转换效率高、工艺温度低、稳定性高、衰减率低、双面发电等优点。

异质结太阳能电池工艺流程图:清洗制绒祛除硅片表面的杂质和损伤层：损伤层是在硅片切割过程中形成的表面（10微米左右）晶格畸变，具有较高的表面复合。

形成陷光绒面结构：光线照射在硅片表面通过多次折射，达到减少反射率的目的。

绒面制作方法：目前，晶体硅太阳电池的绒面一般的是通过化学腐蚀的方法制作完成，针对不同的硅片类型，有两种不同的化学液体系：单晶硅绒面制作：Si+2NaOH+H2O →Na2SiO3 +2H2↑此反应为各向异性反应，也是形成金字塔绒面的原因。

多晶硅绒面制作：3Si+4HNO3 →3SiO2+4NO+2H2OSiO2+4HF→SiF4+2H2OSiF4 +4HF→H2SiF6此反应为各向同性反应，形成蠕虫状绒面。

薄膜沉积方法物理沉积：蒸发和溅射等化学沉积：如CVD等常用的a-si:H 薄膜沉积方法：PECVD(等离子体增强化学气相沉积)HWCVD(热丝化学气相沉积）上表面沉积p型a-si:H薄膜目的：制造太阳电池的PN结，PN结是太阳电池的“心脏”。

下表面沉积n型a-si:H薄膜目的：形成背场。

下表面沉积本征a-si:H薄膜目的：对晶体硅表面进行良好的钝化作用。

TCO薄膜的沉积TCO薄膜在HJT太阳电池中的作用:尽可能多的光透过TCO，进入发射极和基区。

因为TCO的折射率与SiN薄膜接近，可以同时用作减反射层。

电学方面满足导电的要求。

（TCO的光学性能和电学性能是相互依存的，不能单独优化其中之一，必须在两者之间找到平衡点。

磁控溅射沉积工艺的优点:1、膜厚均匀、易控制，通过改变功率来控制溅射速率，从而控制膜厚，而且可以大面积镀膜。

2、镀膜工艺稳定，薄膜质量的重复性好。

非晶硅薄膜太阳能电池生产过程及关键设备介绍杜容熠（南京高新技术产业开发区管理委员会，江苏南京210000）[摘要]简述了非晶硅薄膜太阳能电池的基本原理和生产工艺，特别介绍了等离子化学气相沉积（PECVD ）反应沉积室四种结构和特点，以及非晶硅薄膜电池生产设备的特点，以及未来发展方向。

[关键词]非晶硅薄膜太阳能电池；镀膜技术；等离子化学气相沉积（PECVD ）；工艺流程；反应沉积室21世纪人类社会将面临化石能源日益枯竭的挑战，因此可再生能源越来越受到重视。

太阳能光伏电池技术是可再生能源中最具商业应用价值的技术之一。

太阳能光伏电池是利用半导体材料的伏安特性，将太阳能转化为电能的装置。

从1953年美国贝尔实验室生产出人类第一块晶硅太阳能电池，到目前为止太阳能电池已经发展了三个阶段：第一代晶硅太阳能电池：包括单晶硅、多晶硅电池，它们是太阳能电池市场的主流产品，技术成熟，效率较高，但是生产能耗高，生产过程污染环境；第二代是薄膜太阳能电池，主要有非晶硅薄膜电池（a-Si ）、碲化镉薄膜电池（CdTe ）、以及铜铟硒薄膜电池（CIGS ）等，其主要特点是使用了高吸收率的半导体材料，只需要使用晶硅电池1/100厚度的薄膜就可以全部吸收太阳光的可见光部分，因此用量省，耗能低，技术简单，成本更低。

第三代是以染料敏化和有机物材料为代表的更低成本的光伏技术，特点是几乎不用稀有元素和传统半导体材料，成本有望更低，但是目前仍处于实验室研究和效率提供阶段。

非晶硅薄膜太阳能电池的自身特点决定了在未来的市场竞争中，其将成为太阳能电池家族中的重要产品。

下面将详细的介绍非晶硅薄膜太阳能电池的基本原理，以及生产过程中的各个关键步骤。

1非晶硅薄膜太阳能电池电池简介1.1非晶硅薄膜电池的发展史20世纪60年代随着辉光放电法（glow discharge ）薄膜制成技术的突破，使得非结晶状态的薄膜硅能够沉积在普通的玻璃基板上。

在美国RCA 实验室Carlson 和Wronski 的共同努力下，第一块非晶硅薄膜太阳能电池于1976年问世。

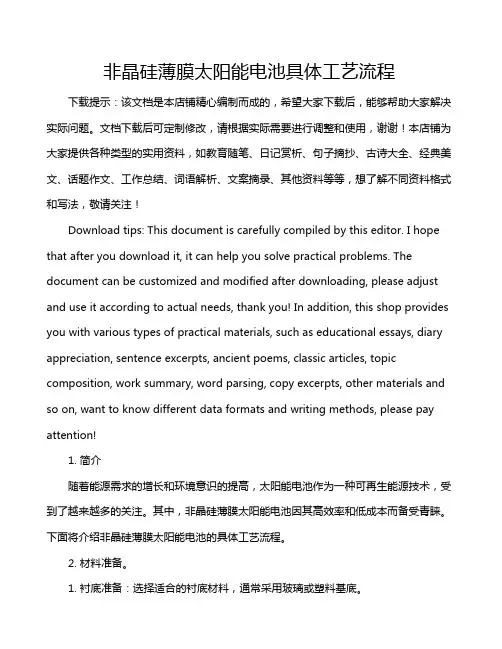

非晶硅薄膜太阳能电池具体工艺流程下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!1. 简介随着能源需求的增长和环境意识的提高，太阳能电池作为一种可再生能源技术，受到了越来越多的关注。

NSTDA非晶硅薄膜太阳能生产工艺流程1. 材料准备：首先，需要准备用于制备非晶硅薄膜太阳能电池的基础材料，包括硅基底材料和各种化学溶液。

2. 清洗：将硅基底材料进行清洗，以确保表面干净无尘和油脂，以确保后续生产步骤的质量。

3. 沉积非晶硅薄膜：利用化学气相沉积（CVD）技术，在基础材料表面沉积非晶硅薄膜。

这一步骤需要精密的控制温度、压力和化学气体浓度等参数。

4. 结构化：利用光刻和蚀刻技术，将已沉积的非晶硅薄膜进行结构化，形成太阳能电池的电极结构。

5. 金属化：在结构化的非晶硅薄膜表面，沉积金属电极，以建立电池的电流传输路径。

6. 组装封装：将制备好的非晶硅薄膜太阳能电池进行组装封装，以保护电池并方便其在实际应用中的安装和使用。

整个工艺流程需要高度的技术和设备支持，以确保最终产品的质量和性能。

NSTDA非晶硅薄膜太阳能生产工艺流程是一个集成了材料科学、工艺工程、控制技术等多种学科知识的复杂工程，对工艺技术人员的要求也非常高。

通过不断的技术创新和工艺优化，可以提高非晶硅薄膜太阳能电池的效率和稳定性，促进其在可再生能源领域的应用和推广。

NSTDA（National Science and Technology Development Agency）是泰国的国家科学和技术发展机构，致力于促进科技创新和应用，以推动泰国的可持续发展。

在太阳能领域，NSTDA致力于研发和推广新型的太阳能电池技术，其中非晶硅薄膜太阳能电池就是其中之一。

非晶硅薄膜太阳能电池是一种第三代薄膜太阳能电池技术，它采用非晶硅（a-Si）材料作为光电材料，相比于传统的硅晶太阳能电池，非晶硅薄膜太阳能电池具有成本较低、柔性化、轻质化等优势，有望成为未来太阳能领域的重要技术。

其制备工艺需要精密的控制和高度的技术要求，才能实现高效的太阳能电池生产。

在制备非晶硅薄膜太阳能电池的生产工艺中，核心部分是非晶硅薄膜的沉积。

这一步骤一般采用化学气相沉积（CVD）技术，通过将气相的非晶硅物质输送到基板表面，通过化学反应形成非晶硅薄膜。
