CIGS薄膜太阳能电池的原理及制备

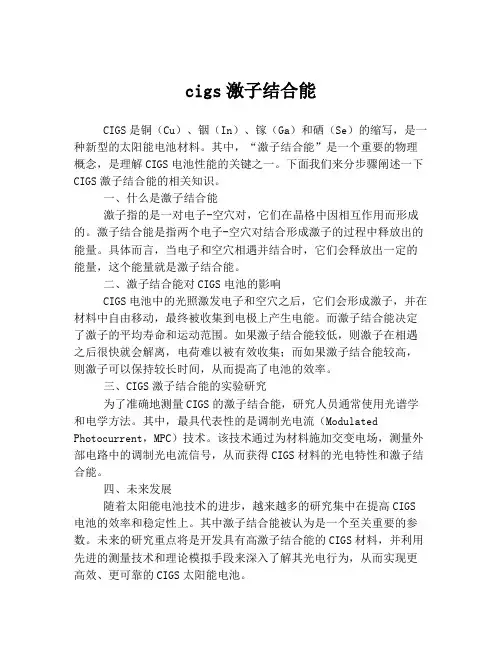

cigs激子结合能CIGS是铜（Cu）、铟（In）、镓（Ga）和硒（Se）的缩写，是一种新型的太阳能电池材料。

其中，“激子结合能”是一个重要的物理概念，是理解CIGS电池性能的关键之一。

下面我们来分步骤阐述一下CIGS激子结合能的相关知识。

一、什么是激子结合能激子指的是一对电子-空穴对，它们在晶格中因相互作用而形成的。

激子结合能是指两个电子-空穴对结合形成激子的过程中释放出的能量。

具体而言，当电子和空穴相遇并结合时，它们会释放出一定的能量，这个能量就是激子结合能。

二、激子结合能对CIGS电池的影响CIGS电池中的光照激发电子和空穴之后，它们会形成激子，并在材料中自由移动，最终被收集到电极上产生电能。

而激子结合能决定了激子的平均寿命和运动范围。

如果激子结合能较低，则激子在相遇之后很快就会解离，电荷难以被有效收集；而如果激子结合能较高，则激子可以保持较长时间，从而提高了电池的效率。

三、CIGS激子结合能的实验研究为了准确地测量CIGS的激子结合能，研究人员通常使用光谱学和电学方法。

其中，最具代表性的是调制光电流（Modulated Photocurrent，MPC）技术。

该技术通过为材料施加交变电场，测量外部电路中的调制光电流信号，从而获得CIGS材料的光电特性和激子结合能。

四、未来发展随着太阳能电池技术的进步，越来越多的研究集中在提高CIGS 电池的效率和稳定性上。

其中激子结合能被认为是一个至关重要的参数。

未来的研究重点将是开发具有高激子结合能的CIGS材料，并利用先进的测量技术和理论模拟手段来深入了解其光电行为，从而实现更高效、更可靠的CIGS太阳能电池。

铜铟镓硒（CIGS）薄膜太阳能电池技术综述一、薄膜太阳电池概术铜铟镓硒（CIGS）薄膜太阳能电池由于效率高、无衰退、抗辐射、寿命长、成本低廉等特点，是备受人们关注的一种新型光伏电池产品，经过近30年的研究和发展，其光电转化效率为所有已知薄膜太阳能电池中最高的。

而且其光谱响应范围宽，在阴雨天条件下输出功率高于其他任何种类太阳电池，因而成为最有前途的光伏器件之一。

铜铟镓硒CuInSe2（简称CIS）薄膜材料是属于Ⅰ-Ⅲ-Ⅵ2族化合物直接带隙半导体，光吸收系数达到105量级，薄膜厚度约为1-2μm就能吸收太阳光，其禁带宽度为1.02eV。

通过掺入适量的Ga元素以代替部分的In，成为CuInSe2与CuGaSe2（简称CGS）的固溶半导体CuIn1-xGaxSe2（简称CIGS）。

CIGS电池在制作过程中，通过控制不同的Ga掺入量，其禁带宽度可在1.02-1.67eV范围内调整，这就为太阳能电池的带隙优化提供了很好的途径。

二、国内外研究现状（一）国外研究进展CIGS薄膜太阳电池材料与器件的实验室技术在发达国家趋于成熟，大面积电池组件和量产化开发是CIGS电池目前发展的总体趋势，而柔性电池和无镉电池是近几年的研究热点。

美国国家可再生能源实验室（NREL）在玻璃衬底上利用共蒸发三步工艺制备出最高效率达19.9%的电池。

这种柔性衬底CIGS太阳电池在军事上很有应用前景。

近期，CIGS小面积电池效率又创造了新的记录，达到了20.1%，与主流产品多晶硅电池效率相差无几。

美国NREL和日本松下电器公司在不锈钢衬底上制备的CIGS电池效率均超过17.5%；瑞士联邦材料科学与技术实验室（Empa）的科学家AyodhyaN.Tiwari领导的小组经过多年努力，完善了之前开发的柔性不锈钢衬底太阳能电池，实现了18.7%的效率。

由美国能源部国家光伏中心与日本“新能源和工业技术开发机构（NEDO）”联合研制的无镉CIGS电池效率达到18.6％。

CIGS薄膜太阳能电池结构分析综述了目前国际上研究得最多的几种薄膜太阳能电池材料的研究现状和各自的最新进展，包括硅基类（非晶硅、多晶硅、微晶硅）、无机化合物类（碲化镉、铜铟硒、砷化镓）、有机类、染料敏化（二氧化钛、氧化锌）等，并从材料、工艺和转换效率等方面比较和讨论了它们各自性能的优劣，最后展望了这些薄膜太阳能电池材料未来的研究方向及应用前景。

标签：薄膜太阳能电池引言近年来，环境污染和能源衰竭等问题与全球经济发展之间的矛盾越来越突出，加上人类对可再生能源的不断需求，这样就促使人们致力于开发新的能源。

太阳能作为一种可再生能源有着其它能源不可比拟的优势，因此，合理利用好太阳能将是人类解决能源问题的长期发展战略，太阳能受到人们广泛的重视也是顺理成章的事情。

典型的太阳能电池本质上是一个半导体二极管（p-n结），它利用光伏效应原理把太阳辐射能转换为电能。

当太阳光照射到半导体二极管p-n结上并被吸收时，其能量大于半导体材料禁带宽度Eg的光子能把价带中的电子激发到导带上去，同时价带中留下带正电的空穴，即形成了电子-空穴对，通常称其为光生载流子。

这些光生载流子在p-n结内建电场作用下迅速分离，电子被扫到电池的n型一侧，空穴被扫到电池的p型一侧，从而在二极管的两侧分别形成了正负电荷积累，并产生了“光生电压”，这就是所谓的“光伏效应”（Photovoltaiceffect）。

若在p-n结两侧引出电极并接上负载，则负载中就有“光生电流”通过，即得到可利用的电能，典型的太阳能电池就是根据这个基本原理工作的。

一、CIGS薄膜太阳能电池具有曲面造型的光伏建筑物和移动式的光伏电站等要求太阳能电池具有柔性和可折叠性，这便促使了柔性薄膜太阳能电池的发展。

所谓柔性薄膜太阳能电池是以金属箔片或高分子聚合物作衬底的薄膜太阳能电池。

一般说来，所有薄膜太阳能电池都可以做成柔性的。

柔性CIGS薄膜太陽能电池的制作工艺和刚性玻璃衬底CIGS薄膜太阳能电池的制作工艺基本相同，不同之处主要体现在衬底材料的选择和CIGS制备两方面。

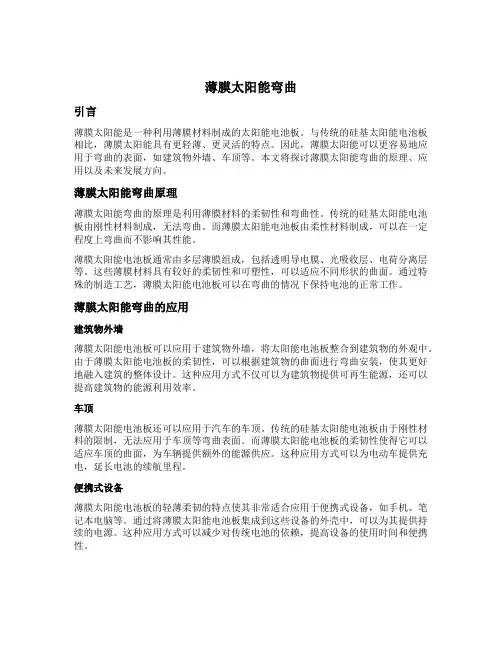

薄膜太阳能弯曲 引言 薄膜太阳能是一种利用薄膜材料制成的太阳能电池板。与传统的硅基太阳能电池板相比，薄膜太阳能具有更轻薄、更灵活的特点。因此，薄膜太阳能可以更容易地应用于弯曲的表面，如建筑物外墙、车顶等。本文将探讨薄膜太阳能弯曲的原理、应用以及未来发展方向。

薄膜太阳能弯曲原理 薄膜太阳能弯曲的原理是利用薄膜材料的柔韧性和弯曲性。传统的硅基太阳能电池板由刚性材料制成，无法弯曲。而薄膜太阳能电池板由柔性材料制成，可以在一定程度上弯曲而不影响其性能。

薄膜太阳能电池板通常由多层薄膜组成，包括透明导电膜、光吸收层、电荷分离层等。这些薄膜材料具有较好的柔韧性和可塑性，可以适应不同形状的曲面。通过特殊的制造工艺，薄膜太阳能电池板可以在弯曲的情况下保持电池的正常工作。

薄膜太阳能弯曲的应用 建筑物外墙 薄膜太阳能电池板可以应用于建筑物外墙，将太阳能电池板整合到建筑物的外观中。由于薄膜太阳能电池板的柔韧性，可以根据建筑物的曲面进行弯曲安装，使其更好地融入建筑的整体设计。这种应用方式不仅可以为建筑物提供可再生能源，还可以提高建筑物的能源利用效率。

车顶 薄膜太阳能电池板还可以应用于汽车的车顶。传统的硅基太阳能电池板由于刚性材料的限制，无法应用于车顶等弯曲表面。而薄膜太阳能电池板的柔韧性使得它可以适应车顶的曲面，为车辆提供额外的能源供应。这种应用方式可以为电动车提供充电，延长电池的续航里程。

便携式设备 薄膜太阳能电池板的轻薄柔韧的特点使其非常适合应用于便携式设备，如手机、笔记本电脑等。通过将薄膜太阳能电池板集成到这些设备的外壳中，可以为其提供持续的电源。这种应用方式可以减少对传统电池的依赖，提高设备的使用时间和便携性。 薄膜太阳能弯曲的未来发展 薄膜太阳能弯曲技术目前仍处于发展初期，还存在一些挑战和待解决的问题。其中包括以下几个方面：

效率提升 薄膜太阳能电池板的转换效率相对较低，需要进一步提升。目前已经有一些研究致力于提高薄膜太阳能电池板的光电转换效率，通过改进材料和制造工艺等方式来实现。

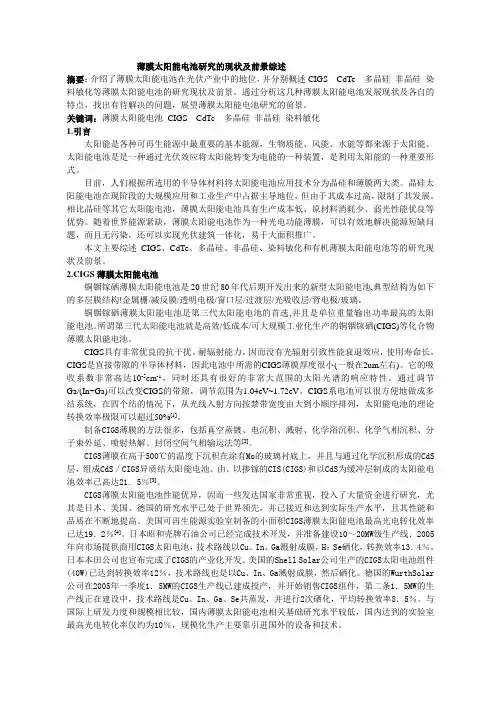

薄膜太阳能电池研究的现状及前景综述摘要：介绍了薄膜太阳能电池在光伏产业中的地位，并分别概述CIGS CdTe 多晶硅非晶硅染料敏化等薄膜太阳能电池的研究现状及前景。

通过分析这几种薄膜太阳能电池发展现状及各自的特点，找出有待解决的问题，展望薄膜太阳能电池研究的前景。

关键词：薄膜太阳能电池CIGS CdTe 多晶硅非晶硅染料敏化1.引言太阳能是各种可再生能源中最重要的基本能源，生物质能、风能、水能等都来源于太阳能。

太阳能电池是是一种通过光伏效应将太阳能转变为电能的一种装置，是利用太阳能的一种重要形式。

目前，人们根据所选用的半导体材料将太阳能电池应用技术分为晶硅和薄膜两大类。

晶硅太阳能电池在现阶段的大规模应用和工业生产中占据主导地位，但由于其成本过高，限制了其发展。

相比晶硅等其它太阳能电池，薄膜太阳能电池具有生产成本低、原材料消耗少、弱光性能优良等优势。

随着世界能源紧缺，薄膜太阳能电池作为一种光电功能薄膜，可以有效地解决能源短缺问题，而且无污染，还可以实现光伏建筑一体化，易于大面积推广。

本文主要综述CIGS、CdTe、多晶硅、非晶硅、染料敏化和有机薄膜太阳能电池等的研究现状及前景。

2.CIGS薄膜太阳能电池铜铟镓硒薄膜太阳能电池是20世纪80年代后期开发出来的新型太阳能电池,典型结构为如下的多层膜结构!金属栅/减反膜/透明电极/窗口层/过渡层/光吸收层/背电极/玻璃。

铜铟镓硒薄膜太阳能电池是第三代太阳能电池的首选,并且是单位重量输出功率最高的太阳能电池。

所谓第三代太阳能电池就是高效/低成本/可大规模工业化生产的铜铟镓硒(CIGS)等化合物薄膜太阳能电池。

CIGS具有非常优良的抗干扰、耐辐射能力，因而没有光辐射引致性能衰退效应，使用寿命长。

CIGS是直接带隙的半导体材料，因此电池中所需的CIGS薄膜厚度很小(一般在2um左右)。

它的吸收系数非常高达10-5cm-1，同时还具有很好的非常大范围的太阳光谱的响应特性。

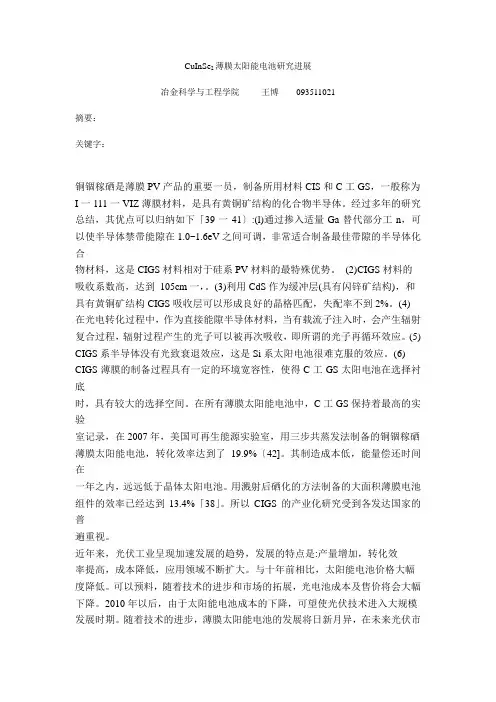

CuInSe2薄膜太阳能电池研究进展冶金科学与工程学院王博093511021摘要：关键字：铜锢稼硒是薄膜PV产品的重要一员，制备所用材料CIS和C工GS，一般称为I一111一VIZ薄膜材料，是具有黄铜矿结构的化合物半导体。

经过多年的研究总结，其优点可以归纳如下「39一41〕:(l)通过掺入适量Ga替代部分工n，可以使半导体禁带能隙在1.0~1.6eV之间可调，非常适合制备最佳带隙的半导体化合物材料，这是CIGS材料相对于硅系PV材料的最特殊优势。

(2)CIGS材料的吸收系数高，达到105cm一，。

(3)利用CdS作为缓冲层(具有闪锌矿结构)，和具有黄铜矿结构CIGS吸收层可以形成良好的晶格匹配，失配率不到2%。

(4) 在光电转化过程中，作为直接能隙半导体材料，当有载流子注入时，会产生辐射复合过程，辐射过程产生的光子可以被再次吸收，即所谓的光子再循环效应。

(5) CIGS系半导体没有光致衰退效应，这是Si系太阳电池很难克服的效应。

(6) CIGS薄膜的制备过程具有一定的环境宽容性，使得C工GS太阳电池在选择衬底时，具有较大的选择空间。

在所有薄膜太阳能电池中，C工GS保持着最高的实验室记录，在2007年，美国可再生能源实验室，用三步共蒸发法制备的铜锢稼硒薄膜太阳能电池，转化效率达到了19.9%〔42]。

其制造成本低，能量偿还时间在一年之内，远远低于晶体太阳电池。

用溅射后硒化的方法制备的大面积薄膜电池组件的效率已经达到13.4%「38」。

所以CIGS的产业化研究受到各发达国家的普遍重视。

近年来，光伏工业呈现加速发展的趋势，发展的特点是:产量增加，转化效率提高，成本降低，应用领域不断扩大。

与十年前相比，太阳能电池价格大幅度降低。

可以预料，随着技术的进步和市场的拓展，光电池成本及售价将会大幅下降。

2010年以后，由于太阳能电池成本的下降，可望使光伏技术进入大规模发展时期。

随着技术的进步，薄膜太阳能电池的发展将日新月异，在未来光伏市场的市场份额将逐步提高。

铜锌锡硫硒薄膜太阳能电池概述及解释说明1. 引言1.1 概述太阳能电池作为一种可再生能源技术，已经在全球范围内得到广泛应用。

然而，传统的硅基太阳能电池存在成本高、制造复杂和使用受限等问题。

因此，人们开始研究新型材料和结构设计，以提高太阳能电池的效率和稳定性。

铜锌锡硫硒薄膜太阳能电池就是近年来备受关注的替代解决方案之一。

1.2 文章结构本文将首先介绍铜锌锡硫硒薄膜太阳能电池的基本原理，并详细描述其构成和工作原理。

接着，我们将探讨该类型太阳能电池的优势与应用前景，并对相关领域进行分析与评价。

随后，我们将对铜锌锡硫硒薄膜太阳能电池制备技术研究进展进行深入探讨，并从材料选择、合成方法、薄膜形貌和结构调控方法以及性能改进等方面进行详细说明。

此外，我们还将分析该类太阳能电池的性能评价标准、光稳定性与耐候性问题，并探讨提高稳定性和可靠性的策略研究。

最后，我们将对整个研究进行总结，展望铜锌锡硫硒薄膜太阳能电池未来的发展前景，并提出一些建议和启示。

1.3 目的本文旨在综述铜锌锡硫硒薄膜太阳能电池的基本原理、构成和工作原理，介绍其制备技术研究进展，评估其性能及相关问题。

通过对该类太阳能电池的全面分析和评价，可以为相关领域研究人员提供有关材料选择、制备方法、效率评估和稳定性改进等方面的重要参考。

此外，我们也希望通过文章的撰写与解释说明，增加读者对于铜锌锡硫硒薄膜太阳能电池潜力以及未来发展前景的了解，并鼓励更多科学家投入到该领域的研究与创新中来。

以上是“1. 引言”部分内容，请核对确认是否满意。

2. 铜锌锡硫硒薄膜太阳能电池的原理2.1 太阳能电池的基本原理太阳能电池是一种可将光能转化为电能的器件。

其基本原理是利用光生电效应和材料的半导体性质来实现光到电的转换。

当太阳辐射照射在太阳能电池表面时，光子与半导体材料相互作用，激发出自由载流子（即电子-空穴对）。

这些自由载流子在内部形成漂移电场并沿着外部连接器流动，从而产生了电流。
