塑料排水板堆载预压在软基处理中的应用摘要:结合工程实例，对塑料排水板堆载预压法应用于软弱粘性土地基处理的原理、施工工艺、施工要点和施工监测等方面进行了论述，对类似工程具有一定的借鉴意义。
关键词:塑料排水板;堆载预压;软基处理Abstract: combined with the engineering example, the plastic drainage plate preloading method in soft soil foundation treatment principle, construction technology, construction gist and construction monitoring are discussed in this paper, similar to the project has a certain referential significance.Key words: plastic drainage plate; surcharge preloading; treatment of soft foundation中途分类号：U215.14 文献标识码：A 文章编码：前言我国沿海地区工程施工中广泛存在着软弱性土层，这种土的特点是含水量大、压缩性高、强度低、透水性小、排水固结慢，地基稳定性差。
因此，这种软弱地基的存在往往是沿海地区工程设计、施工的关键问题。
软土地基处理方法常有：换土垫层法、深层密实法、排水固结法、加筋法、胶结法及热学法。
塑料排水板堆载预压法是属于排水固结法中的一种地基处理方法，适用于透水性低的软弱粘性土处理。
本文结合深圳市前海填海区的软弱地基处理，介绍塑料排水板堆载预压法在沿海软弱地基处理的应用及其施工要点。
1、工程概况深圳市前海填海区某地块存在着大量软弱地基。
其钻探揭露地层自上而下依次为：①第四系海积层，淤泥为深灰黑色，饱和，流塑，局部挤淤带顶部呈软-可塑状态，稍具腥臭味，滑腻，含少量贝壳碎屑，局部夹细砂薄层。

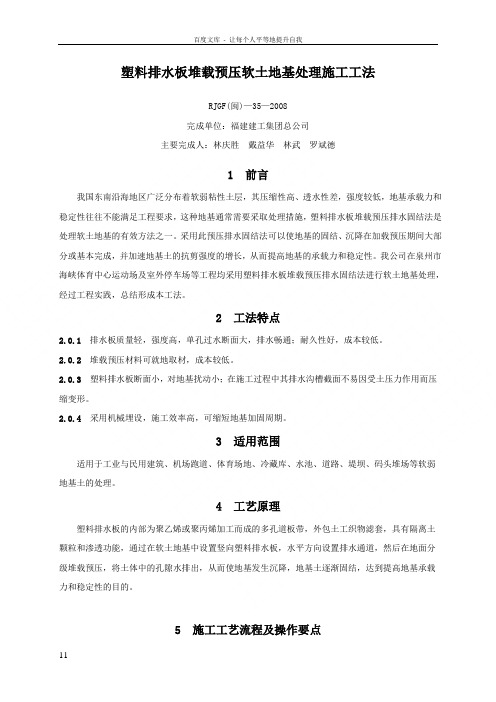

塑料排水板堆载预压软土地基处理施工工法RJGF(闽)—35—2008完成单位：福建建工集团总公司主要完成人：林庆胜戴益华林武罗斌德1 前言我国东南沿海地区广泛分布着软弱粘性土层，其压缩性高、透水性差，强度较低，地基承载力和稳定性往往不能满足工程要求，这种地基通常需要采取处理措施，塑料排水板堆载预压排水固结法是处理软土地基的有效方法之一。
采用此预压排水固结法可以使地基的固结、沉降在加载预压期间大部分或基本完成，并加速地基土的抗剪强度的增长，从而提高地基的承载力和稳定性。
我公司在泉州市海峡体育中心运动场及室外停车场等工程均采用塑料排水板堆载预压排水固结法进行软土地基处理，经过工程实践，总结形成本工法。
2 工法特点2.0.1排水板质量轻，强度高，单孔过水断面大，排水畅通；耐久性好，成本较低。
2.0.2堆载预压材料可就地取材，成本较低。
2.0.3 塑料排水板断面小，对地基扰动小；在施工过程中其排水沟槽截面不易因受土压力作用而压缩变形。
2.0.4 采用机械埋设，施工效率高，可缩短地基加固周期。
3 适用范围适用于工业与民用建筑、机场跑道、体育场地、冷藏库、水池、道路、堤坝、码头堆场等软弱地基土的处理。
4 工艺原理塑料排水板的内部为聚乙烯或聚丙烯加工而成的多孔道板带，外包土工织物滤套，具有隔离土颗粒和渗透功能，通过在软土地基中设置竖向塑料排水板，水平方向设置排水通道，然后在地面分级堆载预压，将土体中的孔隙水排出，从而使地基发生沉降，地基土逐渐固结，达到提高地基承载力和稳定性的目的。
5 施工工艺流程及操作要点施工工艺流程施工工艺流程见图图 施工工艺流程图操作要点5.2.1 施工准备1 明确设计意图，了解地质勘察资料、施工场地的周围环境及场地外排水设施；2 根据设计要求编制施工组织设计，对班组进行技术交底；3 平整场地，修筑临时施工便道；4 布设施工测量基线，并根据建设单位提供的测量控制基准点进行场地高程测量；5 划分施工区段，标出分界线；编制安排打设顺序；6 确定插板机的形式、套管形状和尺寸、管靴的形状、尺寸及材料。
塑料排水板堆载预压施工作业指导书一、工作概述塑料排水板是一种新型的环保材料，广泛应用于排水系统。
在进行塑料排水板堆载预压施工时，需要遵循一定的操作规范和步骤，确保施工的质量和安全。
二、施工准备1.材料准备：确保所用的塑料排水板符合质量标准，具有良好的耐压性能和排水性能。
2.现场准备：清理施工场地，确保地面平整、无杂物，避免对施工造成影响。
3.施工人员准备：施工人员需要经过专业培训，掌握堆载预压施工的操作要点和安全注意事项。
三、施工步骤1.基础处理：在施工场地进行测量，并根据设计要求进行基础处理，确保地基符合要求。
2.排列布局：将塑料排水板按照设计要求进行排列布局，注意保持板与板之间的间距和错位距离，以确保排水畅通和堆载均匀。
3.固定安装：采用固定夹具等工具，将塑料排水板固定在地基上，确保牢固稳定。
4.堆载预压：根据设计要求，利用堆载机等设备，对排水板进行预压工作，以增加排水板的稳定性和耐压能力。
5.终检验收：完成预压施工后，需要进行终检验收，确认排水板的安装牢固，无异常情况。
四、安全注意事项1.施工人员需要佩戴防护装备，包括安全帽、工作服、手套等。
2.施工现场需要设置警示标志，提醒周围人员注意安全。
3.在进行预压施工时，施工人员需要保持足够的安全距离，避免意外伤害。
4.严禁私自更改施工方案或忽略任何安全措施。
五、维护保养1.定期检查：在使用塑料排水板一段时间后，需要定期检查排水系统的运行情况，避免堵塞或其他异常情况。
2.清洁保养：如发现排水板上有杂物或污垢，应及时清洁，保持排水通畅。
3.防止过载：严禁在排水板上堆放过重的物品，以免对排水板造成损坏。
六、施工质量控制1.施工过程中，施工人员需要严格按照设计要求进行操作，确保堆载预压的位置和力度。
2.在终检验收时，需要核对已完成的施工内容，与设计要求进行对比，确保施工质量符合要求。
七、施工风险及应对措施1.存在塑料排水板堆载不稳定而倾斜的风险。
应加强对地基的处理，选用合适的固定夹具及材料，确保排水板的固定稳定。
塑料排水板堆载预压法处理软土地基施工质量控制措施探讨摘要：为了能够进一步强化加固处理某一个区域的软土地基，提升整个地基的承载能力，以综合、全面的角度来该区域地基的地下土质自然条件，根据塑料排水板的具体特征，应用对应的方法来加固软土地基。
本文主要对堆载预压塑料排水板加固软土地基施工工艺与质量控制措施进行了探讨分析，可供同行技术借鉴。
关键词：塑料排水板；软土地基；施工；质量控制前言塑料排水板是工程中常用的一种排水物，把它插入土中就会形成竖向或者水平的排水道，水可以沿着这个排水道排出。
堆载预压法是一种常见的配合塑料排水板的施工方法，就是在地基上施加一定的预压，进而将水压出。
塑料排水板的堆载预压法处理地基施工简单、快速、有效，并且可以使地基土压实、固结、快速沉降，是一种比较理想的垂直排水法。
1.工程实例广东某工程项目主要采用堆载预压塑料排水板加固软土地基的施工工艺。
工程项目共占地占地180560.8平方米。
该项目在2019年11月进行开工，施工过程中工程排水效果非常明显，堆载预压地基强度高，因此受到业主的高度赞扬。
下文主要探讨堆载预压塑料排水板加固软土地基的施工工艺及施工质量控制措施。
2.施工过程中所用到的材料及设备2.1材料1.土石：土石指的是土石混和料，一般石骨料要求最大粒径不大于20cm，含量应大于70%，含泥量小于30%。
土石混合料用于地基处理的堆载预压材料，采用卡车和推土机回填的施工工艺。
2.砂垫层：砂垫层指的是陆上施打塑料排水板的排水垫层，一般要求中砂或粗砂的含泥量不大于5%，干密度不能够小于15kN/m3且渗透系数不能够小于5×10-3cm/s。
3.塑料排水板：塑料排水板型号有A型、B型、C型等，不同类型的塑料排水板打设深度不同，A型一般适用于小于15m打设的深度；B型一般适用于小于25m打设的深度；C型一般适用于小于15m打设的深度。
且都要符合实际要求。
4.普夯垫层、碾压补料：指土石料，材料要求同前。

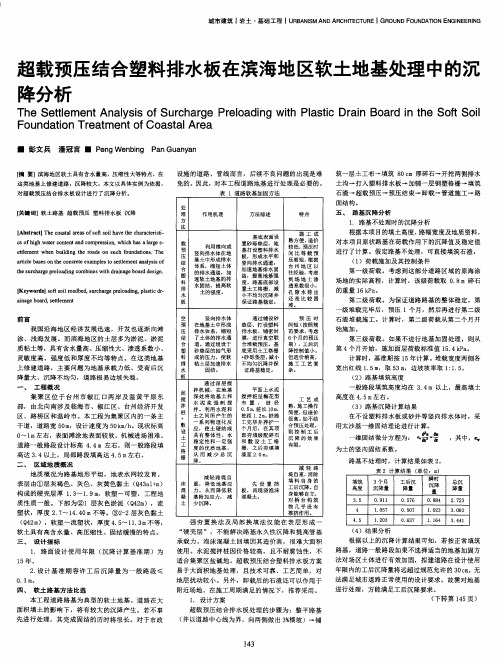

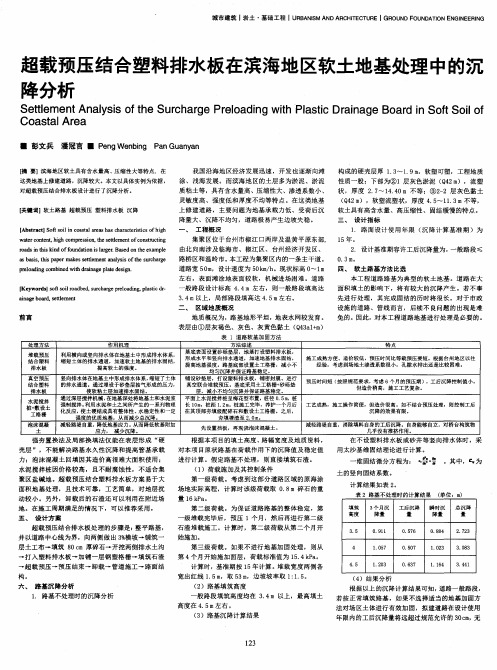

塑料排水板堆载预压处理软土地基摘要：本文简述了排水板处理软土地基的原理及排水板施工工艺，并结合道路施工工程实际对排水板施工后的沉降进行理论计算，并通过实际沉降监测，预计沉降量与理论沉降量的对比及预测沉降稳定时间等数据分析，说明了塑料排水板实际应用效果。
关键词：软基塑料排水板沉降堆载1.引言软土是指滨海、湖沼、谷地、河滩沉积的天然含水量高、孔隙比大、压缩性高、抗剪强度低的细粒土。
软土地基自然固结周期长达数十年，加荷后变形量大，易产生滑动破坏，如果不处理或处理不当，就会造成地基失稳，使地基沉降过大或不均匀沉降，对道路造成不同程度的破坏，影响使用功能。
本文结合工程实际对塑料排水板堆载预压处理软土地基进行简单论述。
2.塑料排水板堆载预压处理软土地基原理塑料排水板法加固软基原理是:利用插板机械在含水量大、孔隙比大、压缩性高、深厚的软土地基中插设具有良好透水性的塑料排水板，从而在软土地基中形成竖向的排水通道，在其上铺设砂垫层而形成水平排水通道。
在上部辅加荷载（堆载预压）的作用下，在软土地基中产生附加应力，软土地基中的孔隙水通过塑料排水板和砂垫层排出，减小了孔隙比，降低了孔隙水压力，从而提高了有效应力，使软土变密实，提高了地基承载力。

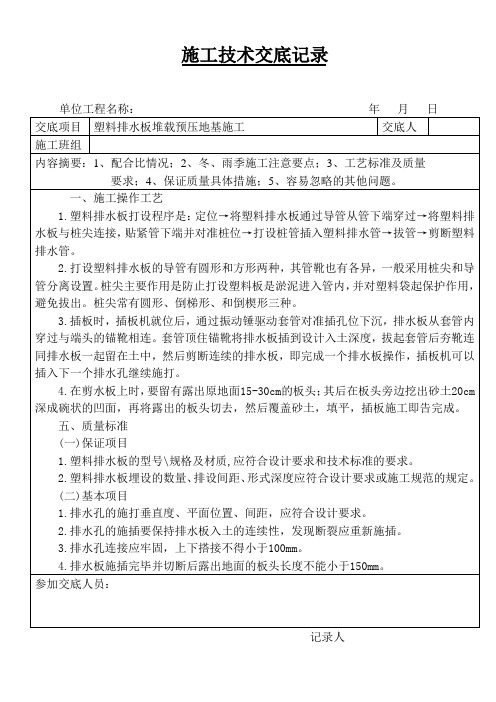

3.塑料排水板处理软土地基工艺方法3.1施工工艺流程铺设砂垫层→插板机就位→穿桩靴→下插套管至设计深度→上拔套管将排水板留在软土中→剪带移位。
3.2施工方法3.2.1铺设砂垫层（1）砂垫层采用后退法施工，防止运输车辆带泥在砂垫层上行驶，采用推土机推平，平地机整平，按设计要求做好横坡。
（2）施工时做好砂原材检测，确保渗透系数及含泥量符合设计要求，施工时保证砂垫层厚度，施工过程中防止机械带泥在砂垫层上行驶，导致砂含泥量提高影响透水性能。
3.2.2打设塑料排水板1.在砂垫层上放样出排水板桩位，插板机按设计桩位插板。
（2）开始时沉管要缓慢，防止套管突然偏斜。
（3）塑料排水板经导管内穿出底部，应与桩尖连接、拉紧，与管靴口贴紧，并对准桩位。
塑料排水板堆载预压软基处理施工工法一、前言建筑工程中，软土地基是一个较为常见的问题。
传统的软基处理工法如预压桩、振动加固等存在着施工难度大、造价高等问题，而塑料排水板堆载预压软基处理施工工法则是一种新型方法，能够快速高效地解决软土地基问题。
本文将对该工法进行介绍，以期为实际工程提供参考和指导。
二、工法特点塑料排水板堆载预压软基处理施工工法是针对软土地基进行处理的一种方法，其特点如下：1.施工简便：与传统的软基处理工法相比，塑料排水板堆载预压软基处理施工工法施工难度小，施工周期短，效率高。
2.造价低廉：塑料排水板堆载预压软基处理施工工法所需的原材料价格低廉，工艺流程简单，抗良好，在软土地基处理中是一种相对经济的选择。
3.稳定卓越：通过预压施工工法能够使软土地基的压缩性得到压缩，使其结构稳定，具有卓越的物理机械性能和抗震能力。
三、适应范围塑料排水板堆载预压软基处理施工工法适用于以下情况：1.软土地基处于其承载能力之下时，需要加固。
2.针对新建和修复工程的软土地基处理。
3.适用于能够承受大型施工机械和装备施工的场地。
四、工艺原理塑料排水板堆载预压软基处理施工工法通过将塑料排水板嵌入软土地基深处，然后利用大型施工机械对其施加压力进行预压加固。
其具体的工艺原理如下：1.塑料排水板嵌入：首先需要将塑料排水板嵌入软土地基深处，以达到增强土壤稳定性、改善排水性的作用。
2.加固预压：在塑料排水板嵌入完成后，采用大型施工机械对塑料排水板施加压力进行预压加固，以便使软土地基得到压缩并稳定下来。
3.接轮机组：在塑料排水板的施加压力下，施工机械会在面层中形成接轮机组，其目的是通过强力挤压效应改变软土地基结构，并使其达到相应的物理、力学性能。
5、施工工艺1.现场准备：施工前需要对施工场地进行勘测，将设计图纸中的数据情况复现到现场，准备施工材料、机具设备。
2.齐套施工：在施工前需要将施工设备齐套，熟悉使用方法，检查施工设备是否安全可靠。
某滨海项目软土地基塑料排水板+堆载预压处理技术【摘要】本文以某滨海项目软土地基处理为例，介绍了塑料排水板+堆载预压技术在深厚淤泥层软土地基的应用。
【关键词】软土地基塑料排水板堆载预压1、工程概况广东省湛江市第十四届省运会主场馆项目由体育场、体育馆、综合球类馆、游泳跳水馆和室外工程组成，场区范围原为滩涂地，场区范围内存在较厚的淤泥层。
淤泥呈灰黑色，饱和，流塑～软塑，含腐殖质，稍有臭味，粘性较好，该层一般下部含较多细中砂和腐木碎屑，局部夹杂薄层粉细砂。
淤泥层含水量约为68%，层厚最大为10m。
2010年10月从原－1.0m～＋4.5m高程吹填砂至现＋4.5m 高程左右。
经勘查钻孔揭露的地质情况，上部土层性质较差，作为天然基础难以满足运动场地，道路、停车场、广场等要求，需要进行地基处理。
处理面积29万m2。
2、地基处理技术要求（1）使用荷载1）运动场地与体育场馆区域：30KPa2）场区道路、停车场：20KPa3）绿化带、广场区域:5KPa（2）工后残余沉降1）运动场地与体育场馆区域：≤ 30cm2）场区道路、停车场：≤ 30cm3）绿化带、广场区域：不作具体工后沉降控制要求。
（3）地基承载力停车场、运动场交工面处地基承载力≥120KPa。
3、场区软基处理方案本工程分为两类区域：桩基保护区（BH区）、堆载区（DZ区）。
桩基保护区（BH区）和堆载区（DZ区）软基处理方法为：堆载预压+塑料排水板使软地基排水固结。
堆载预压+塑料排水板处理的主要流程如下：施工准备→铺设砂垫层→排水板施工→堆载预压→施工监测→卸载。
4、中粗砂垫层施工砂垫层施工前先平整施工场地，使表面平整，无明显坑洼。
淤泥段在场地回填砂垫层之前在地面上铺设1层40KN/m编织土工布以及1层三向土工格栅，然后开始摊铺中粗砂垫层。
对于淤泥过厚埋深较浅的地段，先挖掉一部分淤泥运出施工场地，用中粗砂回填，然后铺设土工布宽出淤泥范围8～10m，再铺设1层三向土工格栅，填中粗砂至设计高程。
在填砂区按照现场情况设置土便道，使得插板机及塑料排水板顺利运往插板区域。
施工区域内设置5m×5m方格控制桩，用汽车把砂运至现场，80m范围内用推土机推送整平，80m以外采用泵旋方法将中粗砂送至填筑区，由远及近分段施工。
中粗砂垫层摊铺采用推土机和前置式装载机同时人工配合分层摊铺，每级填筑，表面时严格控制砂垫层的顶面高程。
要求摊铺中粗砂垫层表面平整。
施工要求：⑴砂垫层覆盖范围不小于设计范围。
⑵中粗砂容重不小于17KN/m3，含泥量≤5%；渗透系数不小于1×10-2cm/s。
⑶顶面高程每100m2允许偏差﹢30mm，－20mm，厚度每100m2允许偏差±h/10mm。
⑷砂垫层有污染的应及时处理，表面平整且无明显尖锐物，尽量避免扰动软弱土层表面。
⑸砂垫层顶面高程DZ区和BH区控制在＋5.0m，但是填砂厚度不小于70cm。
5、塑料排水板施工塑料排水板采用SPB-B型，正方形布置、间距为1m，排水板要求插穿⑤1层粘土层底。
单根塑料排水板打设长度最长为19.82m分布在DZ22区，最短为8.9m分布在DZ13区。
塑料排水板宽100mm，厚不小于4mm，规格、质量和排水性能符合《水运工程塑料排水板应用技术规范》（JTS206-1-2009）的各项指标。
塑料排水板技术指标见下表。
表1塑料排水板技术指标项目单位B型条件复合体厚度mm ≥4.0宽度mm 100±2每卷长度m 200±2抗拉强度KN/10cm ≥1.3 延伸率10%时纵向通水量 cm3/s ≥25侧压力350Kpa滤膜滤膜等效孔径mm ＜0.075 以O95计滤膜渗透系数cm/s ≥5×10-4 试件在水中浸泡24h抗拉强度干态N/cm ≥25延伸率10%时湿态N/cm ≥20延伸率15%时，水中浸泡24h（1）测量放样在塑料板施工区内根据地质资料和设计图纸，采用原控制点或加密点定出每个插板区域的边线桩、控制桩进行填砂，待填砂完成后放出插板区边线、轴桩线、塑料排水板的位置。
（2）插板现场调试和试插施工前测量放样出的每一个施工区域，根据已有的钻探资料在塑料排水板施工前，在现场试插，根据试插深度确定塑料排水板施工深度是否符合设计要求，由业主、设计、监理确定后再进行大面积施工。
（3）打设塑料排水板1)插板机移机定位：本工程施工采用性能良好的PC200履带式专用液压插板机。
当土层密实使插板困难时，把液压式插板机进行改装，主要从扁型导管、机架、液压系统、反力等进行加强改装，使插板机能插穿较厚的砂层。
塑料排水板采用行走系统比较完备、功率较大并能确保插入板体不扭曲、不污染的液压插板机进行插打；插板前机座整平要用仪器检测。
插板机的桩靴落地定位误差不得大于100mm范围内，由插板机驾驶员在控制室内控制，控制桩管下插时的垂直度符合设计要求不得大于±1.5%。
2)安装锚靴：塑料排水板末端伸出导管底，在塑料排水板末端安装密封袋后（只有当需要插至粗砂0.5m时），用锚靴将其别再导管底端。
插板机或导管上应做好明显标记，以便控制打设深度，插入深度必须保证处理深度，插入深度=处理深度+回带长度+砂垫层厚度。
3)插塑料排水板至设计深度。
施工时严格按照图纸指出的位置、深度和间距设置塑料排水板。
打设过程中塑料排水板需要搭接采用滤套内平接的方法，芯板对扣，凹凸对齐，搭接长度不小于20cm，再将滤膜包好、裹紧，用专用大号订书针钉接包。
塑料排水板在插入地基的过程中应保证板不扭曲、透水膜无破损和不被污染。
板底部应有可靠的锚固措施，以免在抽出保护套管时将其带出。
如果在打设过程中有严重扭结、断裂和撕破滤膜等现象，在临近插点处补插。
4)上拔桩管：拔管时仔细观察有没有回带现象，严格控制带回长度，回带率不大于5%，且回带长度不大于50cm，在施工过程中应经常抽查，尽最大可能减少回带长度。
若回带长度超过50cm，则在桩位旁10cm处补打一根。
由于土对锚靴及塑板的粘结力而使得锚靴及塑板留在土中。
开始起拔时应平缓，最初一米起拔速度≤5～10cm/s，确保塑板留在土中。
5)切割塑料排水板：上拔管后剪板时，砂垫层以上预留长度不小于20cm，插板后将板头埋入砂垫层中。
打设完成后应及时弯贴埋设在砂垫层中，使之于砂垫层排水层连成一体，保证排水良好。
6)移机到下一桩位：移动插板机就位后，调整套管垂直度，对准桩位。
在空心套管中插入塑料排水板并引至套管下部，将塑料排水板穿入锚靴，再将塑料排水板回插入套管扁嘴中，长约12～15cm拉紧塑料排水板，使锚靴紧贴套管下端，以免套管在下沉过程中挤进泥沙，堵塞通道。
7)塑料排水板施工允许偏差见下表：表2塑料排水板施工允许偏差表序号项目允许偏差mm 检验数量单元测点检查方法1 平面位置±100抽查10% 1 用经纬仪、拉线和钢尺测量纵横两方向，取大值2 外漏长度＋150，-50 1 用经纬仪或吊线测套管3 垂直度（每m）±1.5% 1 用钢尺量6、堆载预压施工本工程中堆载预压区域由两部分组成：堆载预压区面积200547m2和桩基保护区94866m2。
其中堆载预压区静态顶高程为＋7.0～＋8.5m，底高程为+5.0m，桩基保护区考虑4个月内位置堆载高程＋7.0m，底高程为+5.0m。
共需堆载土方673207.8m3。
填筑过程及堆载后沉降量大约达到1.5～2.5m。
（1）施工流程堆载预压施工流程具体见图1。
（2）堆载预压原理本工程以土料作为荷载，对被加固地基进行预压。
软土地基在此附加荷载作用下，产生正的超孔隙水应力。
经过一段时间后，超孔隙水应力逐渐消散，土中有效应力不断增长，地基土得以固结，强度得以提高。
为了缩短加固时间，加快固结过程，在地基中打设一定深度的塑料排水板作为竖直排水通道。
（3）堆载预压土方调配堆载预压需用土方，全部从距工地35公里左右的尖山取土场运回到堆载区。
取土场取土时，去掉表面根植土。
（4）堆载预压施工1）准备工作①整平复核砂垫层高程，并验收合格。
②放样出堆载区的范围，并用白灰做好标记，同时用竹竿标出堆载高度。
③完善排水系统：场区内设置沟底净宽3.3m，沟深1.6m的排水沟共3.5Km 左右。
堆载预压区按照设计间距布置盲沟、集水井。
集水井设置水泵24小时不停工作，将水排入主排水沟排出工地。
④埋设沉降板。
2）堆载料的填筑堆载土从尖山用自卸车运至现场，分级填筑，用堆土机推开，人工配合整平，振动压路机碾压，复核标准后进行下层填筑。
填筑预压土方至设计高程，堆载边坡坡度采用1：1.5，完毕后加强沉降观测，连续两个月的沉降速率小于5mm/月。
7、监测要求为了确定排水固结的效果和施工过程沉降情况，为控制加载速度、施工质量可靠性提供数据，按设计要求进行现场原位动态监测。
监测项目包括表层沉降监测、深层（分层）沉降监测、孔隙水压力监测、水位监测、深层侧向位移观测（测斜）、边桩监测等，监测控制标准如下。
1）地表沉降：堆载区沉降率≤20mm/d。
当靠近桩基和加固区边界处的表层沉降标沉降≤ 10mm/d ；2）测斜: 位移速率≤1.5mm/d，总位移≤50mm；3）边桩位移：位移速率预警值3mm/d,报警值4mm/d，最大累计位移≤200mm；4）孔隙水压力：⊿U/⊿P ≤0.5-0.6。
8、卸载堆载预压卸载时间根据观测数据和工后沉降推算结果，由业主、设计、监理、施工单位共同确定卸载时间。
根据实测沉降曲线推算的固结度达到各区固结度要求，且卸载前连续10天内沉降速率≤1.5mm/d即可卸载。
9．应用效果塑料排水板+堆载预压加固软土地基具有操作方法简单、施工过程中对地基扰动小、堆载预压材料可就地取材造价低等优点。
对于深厚的软土地基采用塑料排水板+堆载预压进行加固时，从技术上和经济上考虑，该技术是经济、有效、可行的方法。
参考文献：姜远文,吉随旺，软基插塑料排水板堆载预压处理监测试验研究[J];兰州铁道学院学报;2001年03期汤斌;;塑料排水板堆载预压法处理软土地基研究[A];第一届中国水利水电岩土力学与工程学术讨论会论文集（下册）[C];2006年【作者简介】杨凤阁，男，（1988 -），吉林长春人，中国建筑第八工程局有限公司，助工。
