3LabVIEW子程序
- 格式：ppt
- 大小：502.50 KB
- 文档页数：19
文档推荐
-
子程序页数:10
-
oracle子程序和包页数:5
-
3LabVIEW子程序页数:19
-
西门子 _子程序_页数:5
-
第9讲 VHDL语言子程序页数:31
-
第八讲 VHDL语言中的函数子程序包和PPT课件页数:36
-
子程序页数:5
下载文档原格式
合集下载
Labview简易程序设计
Labview简易程序设计Labview简易程序设计概述Labview（Laboratory Virtual Instrument Engineering Workbench）是一种用于虚拟仪器设计和控制系统的开发环境和语言。
它的特点是图形化的编程方式，使得用户无需编写繁琐的代码，就能够完成复杂的测量和控制任务。
本文将介绍Labview的简易程序设计方法。
Labview程序结构Labview程序由多个虚拟仪器（VI）组成，每个VI由输入、处理和输出三个核心部分组成。
输入部分负责从外部设备或传感器中获取数据，处理部分对输入数据进行计算和逻辑处理，输出部分将处理结果发送给外部设备或在界面中显示。
Labview程序的整体架构通常是基于数据流图（Block Diagram）的，其中各个VI之间通过数据流连接进行数据传递。
数据流连接将结果从一个VI的输出端传递到另一个VI的输入端，从而实现整个程序的协同工作。
Labview程序设计步骤1. 创建新的Labview程序打开Labview软件，“新建”按钮创建一个新的项目。
选择适当的模板或空项目来开始新的程序设计。
2. 添加VI在新建的项目中，右键“当前程序”文件夹，选择“新建”->“虚拟仪器”。
给新建的VI命名，并双击打开它。
3. 添加输入在VI的数据流图上，选择需要的输入控件或函数。
例如，可以添加一个“数字输入框”来接受用户输入的数值，或者添加一个“传感器读取”函数来获取外部设备的数据。
4. 添加处理在VI的数据流图上，选择需要的处理函数或操作。
例如，可以添加一个“加法”函数来对输入的两个数值进行求和，或者添加一个“循环结构”来进行重复计算。
5. 添加输出在VI的数据流图上，选择需要的输出控件或函数。
例如，可以添加一个“数字显示”控件来显示处理结果的数值，或者添加一个“数据保存”函数来将结果保存到文件中。
6. 连接数据流将输入、处理和输出部分通过数据流连接连起来，确保数据能够流动并得到正确的处理。
LabVIEW软件介绍及编程实例
功能模板
测量子模板:包括数据采集硬件的驱动程序， NI 测量子模板:包括数据采集硬件的驱动程序，以及信 号调理所需的各种功能模块。 号调理所需的各种功能模块。 波形子模板：包含了对各种波形的控制。 波形子模板：包含了对各种波形的控制。 分析子模板：包括信号发生、时域及频域分析功能模块。 分析子模板：包括信号发生、时域及频域分析功能模块。 仪器控制子模板：包括GPIB(488 488.2)、串行、VXI仪 GPIB(488、 仪器控制子模板：包括GPIB(488、488.2)、串行、VXI仪 器控制的程序和函数，以及VISA的操作功能函数。 VISA的操作功能函数 器控制的程序和函数，以及VISA的操作功能函数。 应用程序控制子模块:包括动态调用VI VI、 应用程序控制子模块:包括动态调用VI、标准可执行程序 的功能函数。 的功能函数。 图形与声音子模块：包括3 OpenGL、 图形与声音子模块：包括3D、OpenGL、声音播放等功能 模块。 模块。 通讯子模板:包括TCP DDE、ActiveX和OLE等功能的处理 TCP、 通讯子模板:包括TCP、DDE、ActiveX和OLE等功能的处理 模块。 模块。 文档生成子模板:生成文档。 文档生成子模板:生成文档。 底层接口子模块：包括调用动态连接库和CIN CIN节点等功能 底层接口子模块：包括调用动态连接库和CIN节点等功能 的处理模块。 的处理模块。 选择…VI子程序”子模板：包括一个对话框， VI子程序 “ 选择 VI 子程序” 子模板 ：包括一个对话框， 可以选 择一个VI程序作为子程序（ VI程序作为子程序 VI）插入当前程序中。 择一个VI程序作为子程序（SUB VI）插入当前程序中。 装饰子模板：用于给前面板进行装饰的各种图形对象。 装饰子模板：用于给前面板进行装饰的各种图形对象。 用户自定义的子VI模板:用户自定义的控制和显示。 用户自定义的子VI模板:用户自定义的控制和显示。 VI模板
介绍Labview软件界面菜单
断点与单步执行
为了查找程序中的逻辑错误，你也许希望框图程 序一个节点一个节点地执行。使用断点工具可以 在程序的某一地点中止程序执行，用探针或者单 步方式查看数据。使用断点工具时，点击你希望 设置或者清除断点的地方。断点的显示对于节点 或者图框表示为红框，对于连线表示为红点。当 VI程序运行到断点被设置处，程序被暂停在将要 执行的节点，以闪烁表示。按下单步执行按钮， 闪烁的节点被执行，下一个将要执行的节点变为 闪烁，指示它将被执行。你也可以点击暂停按钮， 这样程序将连续执行直到下一个断点。
功能模板(Functions Palette)
功能模板是创建框图程序的工具。 该模板上的每一个顶层图标都表示 一个子模板。若功能模板不出现， 则可以用Windows菜单下的Show Functions Palette功能打开它， 也可以在框图程序窗口的空白处点 击鼠标右键以弹出功能模板。 只有打开了框图程序窗口，才能出 现功能模板。
设置执行程序高亮
在LabVIEW的工具条上有一个画着灯泡的按钮，这个按钮 叫做“高亮执行”按钮上。点击这个按钮使该按钮图标变 成高亮形式，再点击运行按钮，VI程序就以较慢的速度运 行，没有被执行的代码灰色显示，执行后的代码高亮显示， 并显示数据流线上的数据值。这样，你就可以在根据数据 的流动状态跟踪程序的执行。
只有当打开前面板窗口时才能调用控制模 板。
控制模板包括的几个子模板
• 数值子模板：包含数值的控制和显示。 • 布尔值子模块：逻辑数值的控制和显示。 • 字符串子模板：字符串和表格的控制和显示。 • 列表和环（Ring）子模板：菜单环和列表栏的
控制和显示。 • 数组和群子模板：复合型数据类型的控制和显
功能模板包括的几个子模板
• 结构子模板：包括程序控制结构命令，例如循环控制 等，以及全局变量和局部变量。 • 数值运算子模板：包括各种常用的数值运算符，如+、 -等；以及各种常见的数值运算式，如+1运算；还包括数 制转换、三角函数、对数、复数等运算，以及各种数值常 数。 • 布尔逻辑子模板：包括各种逻辑运算符以及布尔常数。 • 字符串运算子模板：包含各种字符串操作函数、数值 与字符串之间的转换函数，以及字符(串)常数等。 • 数组子模板：包括数组运算函数、数组转换函数，以 及常数数组等。
LAbview子程序
什么是子VI？子VI是供其他VI使用的VI，与子程序类似。
子VI是层次化和模块化VI 的关键组件，它能使VI易于调试和维护。
使用子VI是一种有效的编程技术，因为它允许在不同的场合重复使用相同的代码。
G编程语言的分层特性就是在一个子VI中能够调用到另一个子VI。
下面可用一个表格表明子VI的作用：程序代码调用子程序function average (in1,in2,out) {out=(in1+in2)/2.0;} main{average(point1,point2,pointavg);}子VI框图调用子VI框图编辑图标和连接器：1．图标：每个VI都有一个默认的图标，显示在前面板和框图窗口的右上角。
默认图标是一个Labview徽标和一个数字构成的图片，该数字指出自从Labview 启动后已打开新VI的数量。
使用“编辑图标”可以定制该图标。
如图：选择编辑图标后，便可打开图标编辑器。
编辑器如图：各个控件的作用如图：一个像素一个像素地绘制和擦除绘制直线。
使用限制绘制水平，垂直和对角线从图标象素选取前景色用前景色填充封闭区域使用前景色绘制矩形框。
双击该工具，可以用前景色给图标加边框使用前景色绘制框并用背景色填充。
双击该工具，可以用前景色给图标加边框并用背景色填充。
选择图标区域，用于移动，复制，删除，或执行其他操作。
双击次此工具并在键盘上按键将立刻删除整个图标。
在图标中输入文本。
双击该工具可以选择不同字体。
在图标中通常采用小字体。
显示当前前景色和背景色。
分别单击前景和背景将进入彩色选项板，从中可以选择新的颜色。
编辑好图标以后，就可以看到自己编辑的图标，如图：连接器：连接器是与VI控件和指示器对应的一组端子。
连接器是为了VI 建立的输入和输出口，这样VI就可以作为子VI使用。
连接器从输入端子接受数据，并在VI执行完成是将数据传送到输出端子。
在前面板上，每一个端子都与一个具体的控件或指示器相对应。
连接器端子的作用与函数调用时子程序参数列表中的参数类似。
【最新2018】labview自带范例-精选word文档 (12页)
本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==labview自带范例篇一：labview实例教程入门到精通快速上手基本基本操作１．创建调用子程序我们通过例子来说明如何创建一个VI。
练习１－１：建立一个测量温度和容积的VI，其中须调用一个仿真测量温度和容积的传感器子VI。
步骤如下：１．选择 File?New，打开一个新的前面板窗口。
２．从 Controls?Numeric 中选择 Tank放到前面板中。
３．在标签文本框中输入“容积” ，然后在前面板中的其他任何位置单击一下。
４．把容器显示对象的显示范围设置为0.0到1000.0。
a. 使用文本编辑工具（Text Edit Tool），双击容器坐标的10.0 标度，使它高亮显示。
b. 在坐标中输入 1000，再在前面板中的其他任何地方单击一下。
这时0.0到1000.0之间的增量将被自动显示。
５．在容器旁配数据显示。
将鼠标移到容器上，点右键，在出现的快速菜单中选VisibleIterms?Digital Display即可。
６．从Controls?Numeric 中选择一个温度计，将它放到前面板中。
设置其标签为“温度”,显示范围为0到100，同时配数字显示。
可得到如下的前面板图。
图１－３练习１－１的前面板图７． WindowsoShow Diagram 打开流程图窗口。
从功能模板中选择对象，将它们放到流程图上组成下图（其中的标注是后加的）。
图１－４练习１－１的流程图该流程图中新增的对象有两个乘法器、两个数值常数、一个随机数发生器、一个进程监视器，温度和容积对象是由前棉板的设置自动带出来的。
a. 乘法器和随机数发生器由Functions?Numeric中拖出，尽管数值常数也可以这样得到，但是建议使用c 中的方法更好些。
b. 进程监视器（Process Monitor）不是一个函数，而是以子VI的方式提供的，它存放在LabVIEW\Activity目录中，调用它的方法是在Functions?Select a VI下打开Process Monitor，然后在流程图上点击一下，就可以出现它的图标。
labview复习重点总结

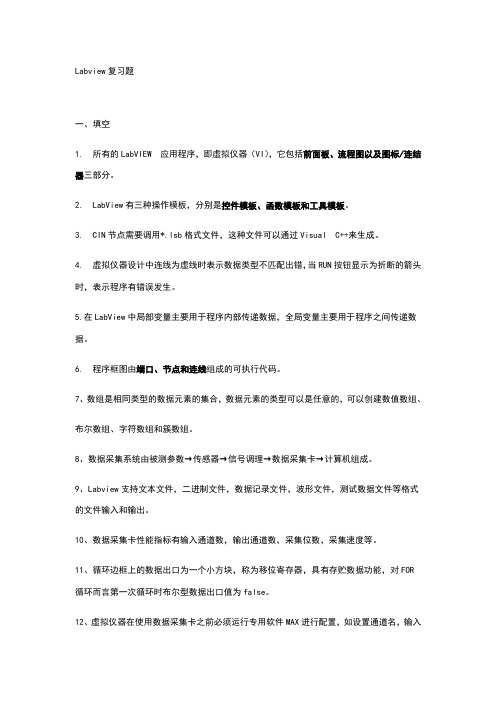

Labview复习题一、填空1. 所有的LabVIEW 应用程序，即虚拟仪器（VI），它包括前面板、流程图以及图标/连结器三部分。
2. LabView有三种操作模板，分别是控件模板、函数模板和工具模板。
3. CIN节点需要调用*.lsb格式文件，这种文件可以通过Visual C++来生成。
4. 虚拟仪器设计中连线为虚线时表示数据类型不匹配出错，当RUN按钮显示为折断的箭头时，表示程序有错误发生。
5.在LabView中局部变量主要用于程序内部传递数据，全局变量主要用于程序之间传递数据。
6. 程序框图由端口、节点和连线组成的可执行代码。
7、数组是相同类型的数据元素的集合，数据元素的类型可以是任意的，可以创建数值数组、布尔数组、字符数组和簇数组。
8、数据采集系统由被测参数→传感器→信号调理→数据采集卡→计算机组成。
9、Labview支持文本文件，二进制文件，数据记录文件，波形文件，测试数据文件等格式的文件输入和输出。
10、数据采集卡性能指标有输入通道数，输出通道数，采集位数，采集速度等。
11、循环边框上的数据出口为一个小方块，称为移位寄存器，具有存贮数据功能，对FOR循环而言第一次循环时布尔型数据出口值为false。
12、虚拟仪器在使用数据采集卡之前必须运行专用软件MAX进行配置，如设置通道名，输入输出类型，测量类型等。
13、LabVIEW概念是一种用图标代替文本行创建应用程序的图形化编程语言。
14、传统文本编程语言根据语句和指令的先后顺序决定程序执行顺序，而LabVIEW则采用数据流编程方式，程序框图中节点之间的数据流向决定了程序的执行顺序。
它用图标表示函数，用连线表示数据流向。
15、LabVIEW程序为称为VI，扩展名默认为.vi。
16、程序框图是图形化源代码的集合，这种图形化的编程语言也称为G语言。
17、虚拟仪器系统是由计算机、应用软件和仪器硬件三大要素构成的。
计算机与仪器硬件又称为VI的通用仪器硬件平台。
第4章LabVIEW中的程序结构
第4章 LabVIEW中的程序结构
2020/4/2
精通LabVIEW虚拟仪器程序设计与案例实现
循环结构——For循环
移位寄存器初始化
移位寄存器可以存储的 数据类型有：数值型、布尔 型、数组、字符串型等。
“显式初始化” “非初始化”
不同初始化方式运行结果
第4章 LabVIEW中的程序结构
2020/4/2
循环次数和循环计数端
口的数值范围为0~2^31-1 的长整型数，如果给N的赋值 为0，则程序一次也不执行。
第4章 LabVIEW中的程序结构
2020/4/2
精通LabVIEW虚拟仪器程序设计与案例实现
实例——产生数据点数为1000的正弦波
在做算法仿真时，经常需要产 生指定点数的数据波形，最基本的 实现方法就是通过For循环+基本函 数的方式。
第4章 LabVIEW中的程序结构
2020/4/2
精通LabVIEW虚拟仪器程序设计与案例实现
循环结构——For循环
For循环的自动索引
正常情况下For循环是要指 定循环次数程序才能正常执 行的，但如果我们不知道具 体的循环次数，那又该如何 运用For循环呢？
For循环的自动索引功能默认 情况下是自动开启的，在自动索引 开启的状态下，数据进入循环体时 是降维的。
序，则要用到顺序结构。
平铺式顺序结构
LabVIEW中的顺序结构包括： 平铺式顺序结构 层叠式顺序结构
第4章 LabVIEW中的程序结构
层叠式顺序结构
它们的功能是相同的， 只是图形形式不同，也即编 程时所占用的空间不同。
2020/4/2
精通LabVIEW虚拟仪器程序设计与案例实现
平铺式顺序结构的数据流向
LabVIEW虚拟仪器第3章
一个累加10次的a++程序
通过局部变量实现
通过移位寄存器实现
反馈节点（Feedback Node）
通过反馈节点实现a++
4.3 While循环
两个参数：当前循环次数和条件布尔判断量；循环 次数由布尔量来判断决定。循环的条件有两种： “真
时停止”和“真时继续”。
添加定时器
3.2 波形显示—波形图表
Chart可以将新测得的数据添加到曲线的尾端， 从而反映实时数据的变化趋势，它主要用来显 示实时曲线。
右键菜单及属性框
带状 示波器 扫描图 图表 图表
对于标量数据，Chart图表直接将数据添加 在曲线的尾端。
对于一维数组数据，它会一次性把一维数组的 数据添加在曲线末端，即曲线每次向前推进的 点数为数组数据的点数。
波形数据控件位于控件选 板“All Controls—>I/O — >Waveform”
波形数据包括以下组成部分： 1）起始时间t0,为时间标识类型； 2）时间间隔dt,为双精度浮点类型； 3）波形数据Y,为双精度浮数据是一种预定义格式的簇，但是必须用 专用的波形数据操作函数才能对它进行操作，其中 某些操作函数与簇的操作函数非常类似。
结构功能相同，相互之间可以进行转换，右键 菜单中的“替换—>替换为平铺式/层叠式顺序”
在Stacked Sequence Structure的Frame间 传递数据 ，不能通过数据线直接传递，要借助 局部变量（右键菜单中的”添加顺序局部变量）
在Flat Sequence Structure的Frame间传递 数据，可以通过数据线传递，不需要局部变量。
簇作为输入时需要指定三个元素：起始位置x0、 数据点间隔dx和数组数据。
通过局部变量实现
通过移位寄存器实现
反馈节点（Feedback Node）
通过反馈节点实现a++
4.3 While循环
两个参数：当前循环次数和条件布尔判断量；循环 次数由布尔量来判断决定。循环的条件有两种： “真
时停止”和“真时继续”。
添加定时器
3.2 波形显示—波形图表
Chart可以将新测得的数据添加到曲线的尾端， 从而反映实时数据的变化趋势，它主要用来显 示实时曲线。
右键菜单及属性框
带状 示波器 扫描图 图表 图表
对于标量数据，Chart图表直接将数据添加 在曲线的尾端。
对于一维数组数据，它会一次性把一维数组的 数据添加在曲线末端，即曲线每次向前推进的 点数为数组数据的点数。
波形数据控件位于控件选 板“All Controls—>I/O — >Waveform”
波形数据包括以下组成部分： 1）起始时间t0,为时间标识类型； 2）时间间隔dt,为双精度浮点类型； 3）波形数据Y,为双精度浮数据是一种预定义格式的簇，但是必须用 专用的波形数据操作函数才能对它进行操作，其中 某些操作函数与簇的操作函数非常类似。
结构功能相同，相互之间可以进行转换，右键 菜单中的“替换—>替换为平铺式/层叠式顺序”
在Stacked Sequence Structure的Frame间 传递数据 ，不能通过数据线直接传递，要借助 局部变量（右键菜单中的”添加顺序局部变量）
在Flat Sequence Structure的Frame间传递 数据，可以通过数据线传递，不需要局部变量。
簇作为输入时需要指定三个元素：起始位置x0、 数据点间隔dx和数组数据。
LabVIEW编程技巧与最佳实践
LabVIEW编程技巧与最佳实践LabVIEW是一种广泛应用于工程领域的可视化编程语言，它的特点是通过图形化的编程界面进行程序设计。
在使用LabVIEW进行编程时，我们需要掌握一些技巧和遵循最佳实践，以提高程序的效率、可读性和可维护性。
本文将介绍一些LabVIEW编程的技巧和最佳实践，帮助读者更好地应用LabVIEW进行工程项目开发。
I. 命名规范在LabVIEW程序中，良好的命名规范是非常重要的，它能够使得程序代码更具可读性和易于理解。
以下是一些建议的命名规范：1. 控件和指示器：使用有意义的名称来标识控件和指示器，例如使用“按钮”作为命名，而不是默认的“Button1”。
2. VI（Virtual Instrument）：给VI命名时，应使用能够准确描述功能的名称，避免使用过于简单或含糊不清的命名。
同时，还应注意使用合适的前缀来说明其功能，例如“Read_file”、“Write_data”等。
3. 数据类型：对于数据类型的命名，应使用能够表达其含义或用途的名称。
例如，对于包含温度数据的变量，可以使用“temperature”作为名称。
II. 数据流的管理在LabVIEW中，数据流是程序中的核心，良好的数据流管理可以使程序更清晰明了、易于维护。
以下是一些数据流管理的技巧：1. 数据线的走向：在连接节点时，保持数据线的整洁有序。
可以使用直线、折线等方式来使数据线的走向更加清晰。
2. 控制数据线流向：使用Bundle和Unbundle节点来管理和传递复合数据结构，而不是直接将数据线连接到复合结构的元素。
III. 错误处理良好的错误处理是编程中的重要一环，以下是一些错误处理的最佳实践：1. 错误码的使用：使用良好的错误码来标识不同类型的错误，以便于程序在发生错误时进行合适的响应。
2. 异常处理：使用异常处理来捕获和处理可能发生的异常情况，以保证程序的稳定性和可靠性。
IV. 程序调试与优化1. debug模式：在进行程序开发时，使用debug模式来逐步调试程序。
labview实例教程入门到精通快速上手基本
基本操作１．创建调用子程序我们通过例子来说明如何创建一个VI。
练习１－１：建立一个测量温度和容积的VI，其中须调用一个仿真测量温度和容积的传感器子VI。
步骤如下：１．选择File»New，打开一个新的前面板窗口。
２．从Controls»Numeric中选择Tank放到前面板中。
３．在标签文本框中输入“容积”，然后在前面板中的其他任何位置单击一下。
４．把容器显示对象的显示范围设置为到。
a. 使用文本编辑工具（Text Edit Tool），双击容器坐标的标度，使它高亮显示。
b.在坐标中输入1000，再在前面板中的其他任何地方单击一下。
这时到之间的增量将被自动显示。
５．在容器旁配数据显示。
将鼠标移到容器上，点右键，在出现的快速菜单中选VisibleIterms»Digital Display即可。
６．从Controls»Numeric中选择一个温度计，将它放到前面板中。
设置其标签为“温度”,显示范围为0到100，同时配数字显示。
可得到如下的前面板图。
图１－３ 练习１－１的前面板图７． Windows»Show Diagram 打开流程图窗口。
从功能模板中选择对象，将它们放到流程图上组成下图（其中的标注是后加的）。
图１－４ 练习１－１的流程图 该流程图中新增的对象有两个乘法器、两个数值常数、一个随机数发生器、一个进程监视器，温度和容积对象是由前棉板的设置自动带出来的。
a. 乘法器和随机数发生器由Functions»Numeric 中拖出，尽管数值常数也可以这样得到，但是建议使用c 中的方法更好些。
b. 进程监视器（Process Monitor ）不是一个函数，而是以子VI 的方式提供的，它存放在LabVIEW\Activity 目录中，调用它的方法是在Functions»Select a VI 下打开Process Monitor ，然后在流程图上点击一下，就可以出现它的图标。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
例：计算两点斜率的VI程序的前面 板和框图程序
• 斜率Slop=(Y1-Y2)/(X1-X2) • 4输入，1个输出
• 每一个VI程序在其前面板窗口和框图程序窗口的右上角均 有一个图标。对于一个VI程序，其默认图标是 • 可使用Icon Editor（图标编辑器）来修改图标，在窗口右 上角的图标上右击鼠标弹出菜单，选择Edit Icon选项即可 激活Icon Editor窗口 。
4.2.1 图标编辑
4.2.2 连接口的创建
• 连接口是VI程序的数据的输入输出接口。 • 根据该VI程序所需要的输入输出参数的个数来确定连接口 的端口数，并确定前面板控制器和指示器与这些端口的对 应关系。 • 在前面板窗口右上角的图标方框上弹出菜单，选择Show Connector选项来定义连接口。注意，在框图程序窗口的 图标方框上弹出的菜单没有此选项。
§4-1 VI子程序的基本概念
• 一个VI程序中可调用另外的VI子程序。 • LabVIEW应用VI程序具有层次化结构。优 点是使VI框图程序的结构更加简洁，程序的 编制、调试、理解和维护更加容易。 • VI子程序（SubVI）类似于传统程序设计语 言中的函数或子程序
VI子程序和文本编程语言的子程序及其调用的对比 以计算两数的平均值的程序为例
数字型对象的数据类型
• • • • • • • • • • • • EXT 扩展型 范围（-Inf ~ +Inf） DBL 双精度浮点型 范围（-Inf ~ +Inf） SGL 单精度浮点型 范围（-Inf ~ +Inf） I32 带符号32位整型 范围（-2147483648 ~ 2147483647） I16 带符号16位整型 范围（-32768 ~ 32767） I8 带符号8位整型 范围（-128 ~ 127） U32 无符号32位整型 范围（0~ 4294967295） U16 无符号16位整型 范围（0~ 65535） U8 无符号8位整型 范围（0~ 255） CXT 扩展型复数 范围（无） CDB 双精度复数 范围（无） CSG 单精度复数 范围（无）
图标上右击，在弹出菜单上选择 Representation，弹出数据类型模板
数学运算的优先级
• 没有高级文本语言中的规定，如先乘除后加减等 • 在LabVIEW中VI程序的运行是数据流驱动的，即运 输顺序从输入到输出，从左到右（框图程序一般输 入在右，输出在左）进行。 • 例：(YI－Y2)/(X1－X2) 不能写成 YI－Y2/X1－X2
– （1）创建前面板、（2）设计框图程序、（3）调试程序
• 控件分为控制器和指示器 • 控制器在框图程序中只能 输出，指示器在框图程序 中只能接收输入 • 控件的控制器属性和指示 器属性可相互转换。操作 方法：选中控件右击，在 弹出的菜单的第3项 “Change to Indicator (或Control)” • 但一般情况不要转换属性
ቤተ መጻሕፍቲ ባይዱ
• LabVIEW具有三种用来创建和运行程序的模板：
– 工具（Tools）模板包括了程序的创建、修改和调试时使用的工具； – 控制模板（Controls）主要用于在前面板中添加指示器和控制器； – 函数模板（Functions）则用于创建框图程序，它包括了很多函数 子模板。
• VI程序的创建三个步骤：
VI子程序的打开、运行和改变
• 双击该VI子程序的图标即可以打开其前面板窗口， 然后可以运行或修改子VI。 • 对VI子程序所做的修改只有在存盘后才会起作用。 • 在Help菜单下选择Show Context Help，可打开文 本帮助窗口，将鼠标移到VI子程序节点上时， Help窗口可显示出该VI子程序的每个连接端口的 连线说明。
LabVIEW 中怎样获得帮助？
• 1.Help下拉菜单中的”Content and Index”有当前选中对象和整个软 件的帮助文件。 • 2. Help下拉菜单中的”Examples …”有按照功能分类的多个VI程序实 例。 • 3.选中对象（函数、子VI、控件）右击，在弹出菜单中选择”Help”, 即显示该对象的帮助内容
Y1 Y2 X1 X2 Slop
• 可以将框图程序的某部分转换为一个VI子程序（SubVI） • 首先用选择工具选定要转换的部分框图程序，然后在Edit菜单 下选择Create SubVI选项，即可以将选定的框图程序转换成 VI子程序。 • LabVIEW自动为新建的VI子程序创建图标/连接口，并用新的 VI子程序图标取代原来选定的框图程序部分 • 存盘，给子VI取名。
• 4-4 给定任意x, 求如下表 达式的值
cos x yx x e
5
第2～3章 内容小结和补充
• LabVIEW是一种图形化编程语言 • LabVIEW程序包括三个部分：前面板、框图程序和图标/ 连接口
– 前面板模拟了真实仪表的面板，主要用于输入量的设置和输出量 的显示，用户在前面板中执行对仪器的操作。 – 框图程序是由节点、端口和连线组成的可执行代码。对框图程序 的设计主要是对节点、数据端口和连线的设计 – 通过图标/连接口是该VI程序的代表，用于其他程序调用该子VI
子VI创建和程序调试
• 练习4-1：创建一个测量温度的VI程序，该程序显 示温度的单位可以选择为华氏度或摄氏度，并建 立其图标/连接口，使之可被其他VI程序作为子程 序调用。 • 练习4-2：修改练习4-1 创建的vi，将摄氏温度转 换为华氏温度的框图程序部分转换为VI子程序。
• 4-3 写一个温度监测器， 如右图所示，当温度 超过报警上限，而且 开启报警时，报警灯 点亮。温度值可以由 随即数发生器产生。
4.3.3 选定部分框图程序来创建VI子程序
§4-3 将一个VI程序作为被调用的子程序
子VI的调用方法： • 在一个VI程序的框图程序中，可以调用其他任何一个带有 图标和连接口的VI程序作为该程序的子VI。 • 在函数模板中选择Select a VI…子模板，输入要调用的子 VI的文件名，将该子VI的图标加入到主VI的框图程序窗口 中，然后对子VI的连接口进行连线。 • 在框图程序中可包含多个相同的VI子程序节点 • 子VI可以调用子VI • 可使用Browse子菜单的Show VI Hierarchy显示本VI程序 的层次结构，和用This VI’s SubVIs显示本程序中有那些 子VI。
Y1 Y2 X1 X2 Slop
Y1
1）选择和修改连接口模式
Y2 X1 X2
Slop
2）给控制器和指示器分配端口
使用连线工具可以给前面板的 控制器和指示器分配端口。 ① 在连接口的一个端口上点击 鼠标，工具自动变为连线工 具，该端口变为黑色。 ② 在要分配给该端口的控制器 或指示器上点击鼠标，选中 的控制器或指示器将被虚线 框住，将鼠标移至空白处点 击一下 ③ 对需要指定端口的控制器和 指示器重复上述步骤
• • • • 函数名对应子VI名（图标） 输入参数对应子VI输入端口 输出（返回）参数对应子VI输出端口 函数体（文本行）对应子VI框图程序
§4-2 子VI创建及图标编辑和连接口设定 子VI的创建方法有两种： • 1.任何一个VI都可作为子VI使用，但是需要 编辑该子VI的图标和设定连接口（即端口） • 2. 选定部分框图程序来创建VI子程序 ，自 动产生图标和连接口
