排水泵站智能监控系统

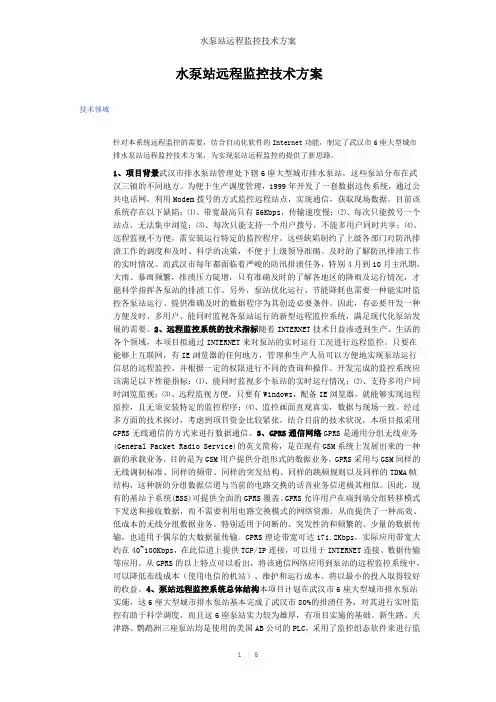

水泵站远程监控技术方案技术领域针对本系统远程监控的需要，结合自动化软件的Internet功能，制定了武汉市6座大型城市排水泵站远程监控技术方案，为实现泵站远程监控的提供了新思路。

1、项目背景武汉市排水泵站管理处下辖6座大型城市排水泵站，这些泵站分布在武汉三镇的不同地方。

为便于生产调度管理，1999年开发了一套数据远传系统，通过公共电话网，利用Modem拨号的方式监控远程站点，实现通信，获取现场数据。

目前该系统存在以下缺陷：⑴、带宽最高只有56Kbps，传输速度慢；⑵、每次只能拨号一个站点，无法集中浏览；⑶、每次只能支持一个用户拨号，不能多用户同时共享；⑷、远程监视不方便，需安装运行特定的监控程序。

这些缺陷制约了上级各部门对防汛排渍工作的调度和及时、科学的决策，不便于上级领导准确、及时的了解防汛排渍工作的实时情况。

而武汉市每年都面临着严峻的防汛排渍任务，特别4月到10月主汛期，大雨、暴雨频繁，排渍压力陡增，只有准确及时的了解各地区的降雨及运行情况，才能科学指挥各泵站的排渍工作。

另外，泵站优化运行、节能降耗也需要一种能实时监控各泵站运行、提供准确及时的数据程序为其创造必要条件。

因此，有必要开发一种方便及时、多用户、能同时监视各泵站运行的新型远程监控系统，满足现代化泵站发展的需要。

2、远程监控系统的技术指标随着INTERNET技术日益渗透到生产、生活的各个领域，本项目拟通过INTERNET来对泵站的实时运行工况进行远程监控。

只要在能够上互联网，有IE浏览器的任何地方，管理和生产人员可以方便地实现泵站运行信息的远程监控，并根据一定的权限进行不同的查询和操作。

开发完成的监控系统应该满足以下性能指标：⑴、能同时监视多个泵站的实时运行情况；⑵、支持多用户同时浏览监视；⑶、远程监视方便，只要有Windows，配备IE浏览器，就能够实现远程监控，且无须安装特定的监控程序；⑷、监控画面直观真实，数据与现场一致。

经过多方面的技术探讨，考虑到项目资金比较紧张，结合目前的技术状况，本项目拟采用GPRS无线通信的方式来进行数据通信。

泵站监控系统自动化设计摘要：随着我国经济建设的发展，自动化监控技术被广泛地应用到各个领域。

泵站作为城市排水防涝和工农业中供水的重要设施，也逐渐进入自动化的行列。

本文结合多年工作经验，阐述了泵站监控系统自动化的设计要点与思路，为泵站监控系统的自动化设计提供参考。

关键词：计算机监控系统；无人值班；控制单元；设计随着我国科技水平和综合国力的大力提高，水力资源在国民经济建设中体现出其越来越重要的地位，我国对水利工程建设上也加大了投资力度，合理充分地利用水力资源显得越来越重要。

泵站作为水利资源调动中不可缺少的一个重要部分，但目前国内大部分的泵站的控制和管理还处于相当落后的状况，与国外相比具有很大的差异，所以必须对现有泵站电气自动化提出更高要求。

1泵站的控制对象1）对机组的控制。

水泵机组分电动机、水泵以及传动机构3部分，控制系统应根据要求调整水泵抽水叶片角度，加大或减少抽水量，调整机组的运行状态，使机组工作在预定的工作状态。

系统应不断监视机组的各部分工作点，以便及时调整和报警。

2）对公用辅机系统的控制。

所谓公用辅机系统是指为水泵机组运行提供所需运行条件的设备系统，具体指泵站内的油、气、水系统。

控制系统对这些设备的控制是一种自动的闭环控制，即油、气、水3个动态量在正常运行状态下不断检测，当缺少任何一项时系统自动启动进行补给，当加到标准值时，自动停止。

3）对励磁系统的控制。

大型泵站一般使用的是同步电动机，励磁是同步电动机运行的必要条件。

励磁电流调节在最佳状态，即其功率因数为最佳值，所以控制系统应对励磁系统进行自动调节使励磁系统工作在恒功率因数状态、恒电流状态、恒电压工作状态和恒角度工作状态。

4）对保护系统的控制。

泵站设有各种保护装置，变压器保护、电动机保护、非电量保护等。

且是一套独立的闭环保护控制系统，它的各种电参数和非电量参数都是自己采集判断动作，只有这样才能保证不会因被控制系统的误指令而发生误动作。

2泵站计算机监控系统设计原则1）满足安全可靠运行的需要，实现“无人值班”（少人值守）既可实现站内监控，又能实现富平调度中心的远程监控。

智慧泵站智能远程监控系统一、项目需求和目的随着国民经济及科学技术的进一步发展，加强水利设施的信息化建设，更加高效的控制水务管理已成为亟待解决的问题。

从工程水利向数字水利转变，从传统水利向现代水利转变。

进一步发挥水利工程效益，提高水利设施的数字化和可靠性，已成为当前的迫切任务。

国内目前泵站的管理多数还是采用在附近设置配备人员的管理或在汛期需开泵时现场人工操作的方式，这样不仅增加人力、物力、财力的开支，并且无法及时准确掌握现场的最新信息，而且达不到良好的控制效果。

（1）现存的问题1.泵站有人职守，但巡查时间、频率无法准确掌握2.主管部门不能随时掌握泵站情况，如闸前水位、水泵开启状态、流量等信息3.泵站设备隐患不能及时发现，如水泵是否断电、故障等4.管理效率偏低，发现问题靠打电话或者派人到现场解决（2）目的根据主管部门需求，对各泵站进行统一管理，建立一套泵站远程监控系统，1.内涝管理更及时，水位报警后第一时间自动电话、短信息等方式分级报警。

2.设备管理更全面，设备状态24小时监测，实时上报断电、故障等隐患，第一时间处理。

3.人员管理更高效，重点位置巡检数据化，后台全记录，保证按时、按点巡查，提升整体管理水平（3）具体需求如下1.在管理部门的调度中心建设大屏幕，增加网络设备及电脑设备，集中显示各泵站信息、进行远程管控。

2.监控软件平台具备显示、存储、查询、控制、分析、报表等功能；地图上显示各泵站位置及状态；显示每个泵站具体信息；泵站出现故障时可及时通过短消息向维护人员通报；经授权的操作者可自由增加、修改、删除泵站信息。

3.实时数据采集包括：●采集每台水泵的工况状态，包括电源、启停、故障状态。

●采集每台水泵的安全状态，包括漏电流、电线温度、电压、电流、功率、用电量，开关控制柜是否浸水。

●采集水泵的流量、水压。

●采集每台闸门的电源、故障状态。

●采集闸门开度。

●采集每台阀门的电源、故障状态。

●采集阀门开度。

●采集闸前的水位状态。

施工现场排水泵站远程监控系统在施工现场，排水泵站的运行状况对工作环境和工程进展至关重要。

为了提高排水泵站的管理和监控效率，远程监控系统成为了必不可少的工具。

本文将介绍施工现场排水泵站远程监控系统的实施原理、优势以及相关技术。

一、远程监控系统实施原理施工现场排水泵站的远程监控系统基于先进的信息技术和通信技术，通过物联网、云计算和大数据等技术手段，实现对排水泵站的实时监测和运行管理。

系统的实施原理如下：1. 传感器采集数据：通过在排水泵站关键位置布设传感器，实时采集泵站的运行数据，如液位、流量、压力等参数。

2. 数据传输与存储：采集的数据通过网络传输到监控中心，并存储在云服务器中。

数据传输和存储的过程需要确保数据的安全性和稳定性。

3. 数据分析与报警：监控中心对传输过来的数据进行实时分析，通过算法和模型判断泵站的运行状态，并及时发出报警信息。

4. 远程控制与反馈：监控中心可以通过远程操作界面对泵站进行控制，如启停泵、调节流量等。

泵站的运行状态和控制结果也会实时反馈给监控中心。

二、远程监控系统的优势施工现场排水泵站远程监控系统具有以下优势：1. 实时监测与预警：通过远程监控系统可以实时监测泵站的运行状态，发现故障并及时预警，提高了故障排除的效率。

2. 降低人力成本：传统的泵站监控需要专人驻守，而远程监控系统可以减少人力投入，降低人力成本。

3. 提高工作效率：由于系统可以实时监测和控制泵站，可以及时发现问题并采取相应措施，提高了工作效率。

4. 数据分析与决策支持：远程监控系统可以对泵站的运行数据进行分析和处理，为管理者提供决策支持。

5. 远程维护与服务：通过系统，可以实现对泵站的远程维护、调试和服务，减少了人员上门维护的频率和成本。

三、相关技术支持为了实现施工现场排水泵站远程监控系统，需要依靠以下相关技术：1. 物联网技术：通过物联网技术，将传感器、控制设备和网络连接起来，实现泵站的远程监控和管理。

2. 云计算技术：利用云计算平台，对采集到的大量数据进行存储、处理和分析，提供决策支持和服务。

浅谈泵站远程监测与控制系统的结构设计摘要：建立排水泵站远程控制系统，在对泵站实施数据采集的基础上实现远程自动化控制，可以科学、合理的安排泵站的运行，不但能够大幅度地提高防汛排水的工作效率，保障防汛安全，而且是保障社会经济良好运行的重要手段。

1、概述天津市泵站自动化监测与控制信息管理系统是以计算机技术为基础、网络通信技术为手段、视音频等多媒体处理技术为手段的综合自动化系统。

1.1建设目标1.主控中心、分控中心、泵站搭建光纤网络。

2.主、分控中心远程监测泵站的泵机、格栅、阀门、除臭设备的工作状态，泵站的气体检测仪、液位计、高低压仪表参数；远程控制各个泵站的泵机、格栅、闸门、除臭设备，视频图像、红外报警信息。

3.构建大屏幕会商系统，主、分控中心可实时显示泵站工况信息和安防监控信息。

4.泵站改造实现自控的适用性。

1.2功能体系天津市泵站自动化监测与控制信息管理系统可分为五大功能体系：1、信息传输网络体系是通过搭建光纤专网，建设连接上、下级单位的网络，形成覆盖全市的、完善的水务信息传输网络，实现与市水务局、排管处所属各排水管理所连接，向上为领导决策作依据，向下指导排水管理所日常生产运行。

2、信息采集监控体系是准确、实时收集全市自动化泵站的自动采集网络，实现远程控制、自动控制。

3、资源共享服务体系包括排水管理数据库系统、信息共享交换平台和软硬件支持系统，是实现信息存储管理、互联互通、资源共享和应用服务的支撑和保障。

4、综合排水业务应用体系是在现有功能的基础上，拓展应急减灾、危机处理的功能。

形成覆盖全市多层次服务的排水监控综合信息管理系统。

5、信息安全保障体系包括系统软硬件建设以及制定保密制度等。

2、网络结构2.1数据传输带宽的确定确定网络结构的第一步就是测定所需的数据传输带宽。

在整个系统中，假定各泵站每秒所有变量都有变化，则每秒均需向监控中心服务器传送所有变量。

每个变量数据量约50字节之内，按每个泵站200个变量计算，则每秒需要传送10000字节，因此约需带宽在60kb左右。

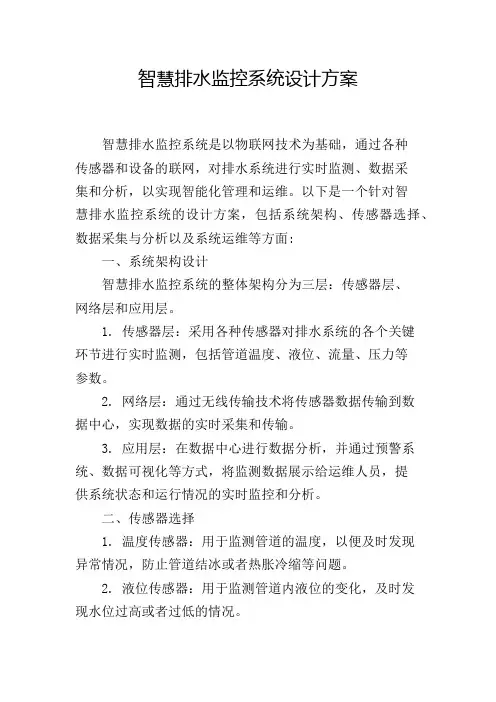

智慧排水监控系统设计方案智慧排水监控系统是以物联网技术为基础，通过各种传感器和设备的联网，对排水系统进行实时监测、数据采集和分析，以实现智能化管理和运维。

以下是一个针对智慧排水监控系统的设计方案，包括系统架构、传感器选择、数据采集与分析以及系统运维等方面:一、系统架构设计智慧排水监控系统的整体架构分为三层：传感器层、网络层和应用层。

1. 传感器层：采用各种传感器对排水系统的各个关键环节进行实时监测，包括管道温度、液位、流量、压力等参数。

2. 网络层：通过无线传输技术将传感器数据传输到数据中心，实现数据的实时采集和传输。

3. 应用层：在数据中心进行数据分析，并通过预警系统、数据可视化等方式，将监测数据展示给运维人员，提供系统状态和运行情况的实时监控和分析。

二、传感器选择1. 温度传感器：用于监测管道的温度，以便及时发现异常情况，防止管道结冰或者热胀冷缩等问题。

2. 液位传感器：用于监测管道内液位的变化，及时发现水位过高或者过低的情况。

3. 流量传感器：用于监测管道内的流量，以便分析水流情况，及时发现漏水或阻塞等问题。

4. 压力传感器：用于监测管道内的压力变化，及时发现水泄漏、压力过大或过小的情况。

三、数据采集与分析1. 数据采集：传感器通过无线通信将监测数据传输到数据中心，并存储在数据库中，保证数据的可靠性和安全性。

2. 数据分析：通过数据挖掘和机器学习算法，对数据进行分析和处理，及时发现异常情况，并生成相关报表和图表供运维人员参考。

四、系统运维1. 预警系统：建立预警系统，通过对实时数据的分析和对比，及时发现异常情况，如管道堵塞、泵站故障等，并通过短信、邮件等方式发送告警信息给运维人员。

2. 数据可视化：将实时监测数据以可视化的形式展示给运维人员，如实时曲线图、统计图表等，方便运维人员了解系统的运行情况和趋势。

3. 运维管理：建立完善的运维管理系统，包括巡检记录、维护计划、故障处理等，以保证系统的稳定运行。

排水泵站的智能化监控系统设计随着城市化进程的不断加快和城市建设的不断推进，城市排水工程也显得越来越重要。

城市排水泵站的建设可以大幅度提高城市排水系统的运行效率，缓解城市排水系统的负荷，减少城市水灾。

但是随着城市规模的不断扩大和排水泵站数量的不断增多，传统的排水泵站管理方式已经不能适应现代城市排水工程的需要。

智能化监控系统的引入将有助于提高排水泵站的安全性、运行效率和管理水平。

本文将探讨排水泵站的智能化监控系统的设计，包括技术实现和系统架构。

技术实现智能化监控系统的设计基于计算机技术、网络通信技术和传感器技术。

其中最重要的是传感器技术。

1. 压力传感器：安装在排水管道中，能够实时监测管道中的水位、流量和压力等基本参数，并将数据传输到智能化监控系统中，供管理人员实时监测和管理。

2. 温湿度传感器：安装在泵站室内，能够实时监测室内的温度、湿度等参数，并将数据传输到智能化监控系统中，为管理人员提供良好的工作环境。

3. 气体传感器：能够实时监测泵站内的有毒气体浓度，如果浓度超过安全标准，监控系统就会及时报警，并采取措施以确保泵站的安全。

系统架构智能化监控系统的设计是由数据采集系统、数据处理系统、数据传输系统和数据库系统以及人机交互的终端系统组成。

其中，数据采集系统负责采集排水泵站中的各种参数和数据，数据处理系统负责将采集的数据进行处理和分析，数据传输系统负责将处理后的数据传输到指定的设备或人员，数据库系统负责将历史数据储存到数据库中，人机交互终端系统则负责人员与系统的交互。

在系统架构中，可将排水泵站分为智能中心和分散节点。

智能中心为数据处理和传输系统，拥有多个显示屏、操作工位、报警器等，可以实时显示排水泵站的各种运行参数和状态信息。

分散节点则包括传感器、监测设备和执行器等，用于实时采集、监测和控制排水泵站的各种运行参数和状态信息。

智能化监控系统的优势排水泵站的智能化监控系统可以有效提高排水系统的安全性和管理水平。

智慧水务——排水泵站综合信息管理系统解决方案一、系统概述排水泵是将各种污(废)水由低处提升到高处所用的抽水机械。

由安置排水泵及有关附属设备的建筑物或构筑物(如水泵间、集水池、格栅、辅助间及变电室)组成排水泵站。

排水泵站按排水的性质可分为污水泵站（生活污水和生产污水）、雨水泵站、合流泵站和污泥泵站等。

按在排水系统中所处的位置,又分为局部泵站、中途泵站和终点泵站。

智慧排水综合信息管理系统是城市防汛排涝和日常污水排放、处理的综合监管平台。

借助该系统，相关部门可全面掌握城市排水现状、及时采取防汛排涝措施，可实现城市排水系统的全方位监控和全局化调度管理。

圣启科技排水泵站无人值守系统，通过对各排水泵站进行改造，建设排水泵站自动化系统，强化排水泵站的区域调度及全程调度，最终实现排水泵站的无人值守，达到减员增效和提高管理水平的目的。

二、系统组成智慧排水综合信息管理系统采用集散式设计理念，按照多级监控中心设计。

相关部门内建立总监控中心，各排水管理处、污水处理厂、中水处理厂内建立二级分控中心。

监控总中心负责对整个城区排水系统进行全面的监控和管理，各二级分控中心负责辖区内排水设施的监控和管理。

城市污水排水监控系统城市雨水/街道排水监控系统三、硬件设备1、排水泵站监控设备排水泵站监控设备安装在排水泵站现场，主要功能如下：◆监测格栅机前、格栅机后水位；监测泵站出水量；◆监测排水泵的启停状态、保护状态、控制模式和电压、电流等运行参数。

◆支持手动控制、自动控制、远程控制格栅机和排水泵的启停；支持远程切换控制模式。

◆智能轮换排水泵启动顺序，延长设备使用寿命。

◆工业平板电脑实时显示监测数据和相关设备运行状态，支持触控操作。

◆水位超限、电流超限、人员进入等状况发生时，立即上报告警信息。

◆采用模块化设计，每台格栅机、排水泵独立监控，便于维护。

◆支持光纤、以太网、RS485总线、GPRS等多种通信方式。

◆支持远程修改工作参数、升级程序，实现远程维护。
