《泵站安全操作GAI》课件
4
防通电
切断电源后进行检修和维护，严禁带电操作。
泵站的维护和保养
润滑系统
保持润滑系统的良好状态，更换 油污以及及时添加润滑油。
水泵过滤器
电机轴承
清洗水泵过滤器，过滤器若堵塞， 将影响泵站的性能。
检查电机轴承是否正常运行，并 添加黄油。
泵站操作人员的职责与技能要求
1 操作技能
熟悉泵站的设备和工作原理，掌握泵站设备运行的关键参数。
出水口
位于泵站高处，通过管道或渠道等装置将水流 输送到需要的地方，是水流离开泵站的通道。
泵站的操作规程和安全要求
1
明确责任
成立泵站运行管理委员会，并确定负责人，明确各岗位职责和操作规范。
2
设备监控
加强设备监测，及时掌握设备运行状况，避免事站安全培训和教育，提高操作人员的安全意识和技能水平。
2
定期维护
按照计划进行设备维护工作，杜绝因疏忽导致的故障和事故。
3
应急处置
制定应急预案，提前进行演练，防患于未然。
泵站的事故处理及应急措施
疏散人员
在事故发生时迅速疏散操作人员及周边居民。
技术支持
在事故处理过程中，及时寻求相关专业技术支 持。
制定应急预案
针对各种不同的事故应急情况，制定相应的事 故处置预案。
2 安全意识
了解泵站运行的安全要求和规范，熟知各种设备的紧急处理措施。
3 团队协作
与其他操作人员、技术人员进行有效的沟通和协作，确保泵站的正常运行。
安全操作手册的制作与使用
安全操作手册是泵站安全运行的重要参考资料，关键内容包括操作规程、重要参数和安全要求等。
泵站的安全检查及排查隐患
1
设备检查
《排水泵站》课件
详细描述
排水泵站主要由集水池、水泵、管道、阀门等组成。在排水泵站中，集水池收集雨水或污水，水泵将集水池中的水提升到一定高度，然后通过管道输送到处理设施或排放口。在输送过程中，阀门用于调节流量和控制水流方向。
总结词
总结词
掌握常见故障及排除方法是保证排水泵站正常运行的重要保障。
详细描述
排水泵站在运行过程中可能会遇到各种故障，如水泵堵塞、电机故障、阀门失灵等。为了确保排水泵站的正常运行，需要定期检查和维护设备，及时发现并排除故障。对于常见故障，可以采取相应的措施进行修复或更换损坏的部件。同时，建立完善的故障记录和维修档案，方便后续管理和维护。
排水泵站的工作原理
03
总结词
了解泵的基本构造和工作原理是掌握排水泵站工作原理的基础。
详细描述
泵是一种通过旋转或往复运动将能量传递给流体的机械，它能够将原动机的机械能或其他外部能量传送给液体，使液体能量增加。根据不同的工作原理，泵可以分为叶片式、容积式、喷射式等多种类型。
VS
了解排水泵站的工作流程是掌握其运行机制的关键。
《排水泵站》ppt课件
CATALOGUE
目录
排水泵站概述排水泵站的结构与组成排水泵站的工作原理排水泵站的运行与维护排水泵站的应用与案例分析
排水泵站概述
01
排水泵站是用于收集、输送和排放城市雨水和污水的市政设施。
定义
排水泵站的主要功能是确保城市排水系统的正常运行，防止洪涝灾害，保障市民的正常生活和城市的发展。
设计特点
该排水泵站采用了一体化设计，将水泵、电机和管道等部件集成在一起，方便安装和维护。同时，采用了高效的水泵和电机，提高了排水效率。
案例介绍：某工业园区由于生产过程中会产生大量的废水，需要建设排水泵站来收集和排放废水。
排水泵站主要由集水池、水泵、管道、阀门等组成。在排水泵站中，集水池收集雨水或污水，水泵将集水池中的水提升到一定高度，然后通过管道输送到处理设施或排放口。在输送过程中，阀门用于调节流量和控制水流方向。
总结词
总结词
掌握常见故障及排除方法是保证排水泵站正常运行的重要保障。
详细描述
排水泵站在运行过程中可能会遇到各种故障，如水泵堵塞、电机故障、阀门失灵等。为了确保排水泵站的正常运行，需要定期检查和维护设备，及时发现并排除故障。对于常见故障，可以采取相应的措施进行修复或更换损坏的部件。同时，建立完善的故障记录和维修档案，方便后续管理和维护。
排水泵站的工作原理
03
总结词
了解泵的基本构造和工作原理是掌握排水泵站工作原理的基础。
详细描述
泵是一种通过旋转或往复运动将能量传递给流体的机械，它能够将原动机的机械能或其他外部能量传送给液体，使液体能量增加。根据不同的工作原理，泵可以分为叶片式、容积式、喷射式等多种类型。
VS
了解排水泵站的工作流程是掌握其运行机制的关键。
《排水泵站》ppt课件
CATALOGUE
目录
排水泵站概述排水泵站的结构与组成排水泵站的工作原理排水泵站的运行与维护排水泵站的应用与案例分析
排水泵站概述
01
排水泵站是用于收集、输送和排放城市雨水和污水的市政设施。
定义
排水泵站的主要功能是确保城市排水系统的正常运行，防止洪涝灾害，保障市民的正常生活和城市的发展。
设计特点
该排水泵站采用了一体化设计，将水泵、电机和管道等部件集成在一起，方便安装和维护。同时，采用了高效的水泵和电机，提高了排水效率。
案例介绍：某工业园区由于生产过程中会产生大量的废水，需要建设排水泵站来收集和排放废水。
《泵站运行与安全》ppt课件
泵 站 剖 面 图
泵站运行工
? 泵站运行工职业定义：
对泵站机械设备、电气设备、金属结构、水 工建筑物及计算机监控系统等进行检查、操作、 巡视，处理运行中出现的各种情况和问题，同 时对以上设备、设施进行相关维护、检修、调 试的人员。
电业安全工作规程（一）
? 所谓运用中的电气设备，系指全部带有电压或 一部分带有电压及一经操作即带有电压的电气 设备。
倒闸操作票格式
操作开始时间： 日 时分 操作任务：
√
发电厂(变电所)倒闸操作票
编号：
年 月 日 时 分，终 了 时 间：
顺序
操作项目
备注： 操作人：
监护人：
值班负责人： 值长：
倒闸操作票填写（四）
?使用操作票的操作应由两人执行，其中对设备较为 熟悉者为操作监护人。
?操作前应核对设备名称、编号和位置，操作中 应认真执行监护复诵制，必须按操作顺序操作， 每操作完一项，做一个记号“√”，全部操作完 毕后监护人应进行复查。
二次回路按 电源性质分
直流回路
交流回路
交流电流回路： 由电流互感器供电 交流电压回路： 由电压互感器供电
二次回路分类
?二次回路按其功能分有：操作电源回路、电气测 量回路与绝缘监视装置、高压断路器的控制和信号 回路、中央信号装置、继电保护回路以及自动化装 置等。
? 二次接线图分类
分原理电路图和安装接线图 (包括屏背面接线图、端子 接线图等）。
? 交接班内容应包括：
?
泵站运行方式；
?
设备运行有无缺陷；
?
设备操作情况及尚未执行的操作票；
交接班制度（二）
接受的工作票及尚未结束的工作票； 检修工作进行情况； 各种记录、技术资料、运行工具和钥匙； 本班发生的故障及处理情况； 信号装置、绝缘监测装置检测； 安、消防设备； 环境卫生工作； 其他重要情况。
水泵房监控系统23页PPT
水泵房监控系统
41、实际上，我们想要的不是针对犯 罪的法 律，而 是针对 疯狂的 法律。 ——马 克·吐温 42、法律的力量应当跟随着公民，就 像影子 跟随着 身体一 样。— —贝卡 利亚 43、法律和制度必须跟上人类思想进 步。— —杰弗 逊 44、人类受制于法律，法律受制于情 理。— —托·富 勒
ENDBiblioteka 45、法律的制定是为了保证每一个人 自由发 挥自己 的才能 ，而不 是为了 束缚他 的才能 。—— 罗伯斯 庇尔
16、业余生活要有意义，不要越轨。——华盛顿 17、一个人即使已登上顶峰，也仍要自强不息。——罗素·贝克 18、最大的挑战和突破在于用人，而用人最大的突破在于信任人。——马云 19、自己活着，就是为了使别人过得更美好。——雷锋 20、要掌握书，莫被书掌握；要为生而读，莫为读而生。——布尔沃
41、实际上，我们想要的不是针对犯 罪的法 律，而 是针对 疯狂的 法律。 ——马 克·吐温 42、法律的力量应当跟随着公民，就 像影子 跟随着 身体一 样。— —贝卡 利亚 43、法律和制度必须跟上人类思想进 步。— —杰弗 逊 44、人类受制于法律，法律受制于情 理。— —托·富 勒
ENDBiblioteka 45、法律的制定是为了保证每一个人 自由发 挥自己 的才能 ，而不 是为了 束缚他 的才能 。—— 罗伯斯 庇尔
16、业余生活要有意义，不要越轨。——华盛顿 17、一个人即使已登上顶峰，也仍要自强不息。——罗素·贝克 18、最大的挑战和突破在于用人，而用人最大的突破在于信任人。——马云 19、自己活着，就是为了使别人过得更美好。——雷锋 20、要掌握书，莫被书掌握；要为生而读，莫为读而生。——布尔沃
最新上海市水闸泵站自动监测系统为防汛和水资源调度提供实时有效信息PPT课件
1
C C 1
2
n1 n1
C C r 1 r n1 n1
C n2 n1
第n行 1
C
1 n
C
2 n
…
C
r n
…
…… … …
C n1 n
一.复习:杨辉三角的基本性质
杨辉三角
第0行
1
第1行
11
第2行
第3行 第4行 第5行
4=1+3 10=6+4 15=5+10
1
1 1
5
1 3
4
10
2 1 6=3+3 3 1 10=6+4
6 4 1 20=10+10 10 5 1
第6行
1 6 15 20 15 6 1
…… ……
Cn r Cn r 1 1Cn r1
… … 第n-1行
引清调水的分类
小循环调水：水：在部分中心城区或水系 相对独立地区进行局部范围的水体循 环；
大循环调水：在全市范围内的多个水 系实行的跨区域水体循环调度 。
对策措施
完善自动监测体系 建设空间地理信息系统 建立河网水力水质数学模型 建立健全引清调水专家系统 建立引清调水决策支持系统 实现对水闸泵站的智能控制
上海市水闸泵站自动监测系统 为防汛和水资源调度提供实时
有效信息
摘要
上海属平原感潮河网地区，水位落差较小，加 之受海水顶托，内河水流缓慢，较易产生淤积黑臭 现象，俗语“流水不腐，户枢不蠹”，本文探讨如 何充分利用潮汐动力，通过遍布全市范围内的主要 控制水闸在涨潮落潮期间的联合调度运行，对河道 水体水质、水量的监测来进行闸门水泵的智能控制， 实现水体的定向、定量和有序流动，在不同水域范 围内分别实现水体的小循环、中循环和大循环，达 到引清冲污、水源地保护、科学合理利用水资源、 全面改善本市水环境质量的目的。本文还对下一步 的引清调水工作提出了一些对策措施。
电泵工况监测系统工程师培训教材(PPT 34页)
泵工况安装见附件——操作手册A、B （PDF）及ZENITH泵工况仪安装指南 （PDF）
15
三、泵工况仪井下部分安装
井下部分安装
将剥开的剥开6MM裸线插入铜组件 的细端，手持引线携带铜组件放入压线孔， 确认6MM裸线和铜组件连接良好时，压 线。压线完毕后，确认连接可靠，将铜组 件推入白组件底部，将铜白组件推入黑组 件底部。建议用细内六角将以上组件依次 推入。更换工况仪传感器前端密封O型圈， 将黑色星点组件插入至传感器内黄色铜柱 上，确认一定要插到底。。
泵出口压 无 有 Psi 0-5,800 Psi 力
泵入口温 有 有 ℃ 度
0-150℃
电机温度 有 有 ℃
0-210℃
振动x 振动y 漏电流
有有 G 有有 G 有 有 mA
0-5 G 0-5 G 0-20 mA
分辨率
0.1 Psi 0.1 Psi 0.1℃ 0.1℃ 0.003G 0.003G 0.001 mA
泵工况插针—连接 星点引线
传感器头部
13
三、泵工况仪井下部分安装
井下部分——泵工况示意图
14
三、泵工况仪井下部分安装
井下部分安装
星点引线连接组件
将泵工况星点引线组件依次穿过电机 尾部的星点引线。（星点引线组件一般都 在工况仪传感器尾部的黑色塑料护套内， 为一黑色塑料袋，内有星点引线组件和O 型圈，星点引线组件为3个组成，一黑一 白一铜，穿星点引线组件时，分别在引线、 黑色和白色组件上涂抹电机油以增加润滑 度。先黑后白再铜，黑色细端朝电机方向， 白色圆端朝电机方向，确认黑色和白色组 件安装完毕且方向正确后，在星点引线端 剥开6MM（铜组件的细端长度）。
高精度
0.1% 0.1% 0.1℃ 0.1℃ 1.0% 1.0% 0.05%
15
三、泵工况仪井下部分安装
井下部分安装
将剥开的剥开6MM裸线插入铜组件 的细端，手持引线携带铜组件放入压线孔， 确认6MM裸线和铜组件连接良好时，压 线。压线完毕后，确认连接可靠，将铜组 件推入白组件底部，将铜白组件推入黑组 件底部。建议用细内六角将以上组件依次 推入。更换工况仪传感器前端密封O型圈， 将黑色星点组件插入至传感器内黄色铜柱 上，确认一定要插到底。。
泵出口压 无 有 Psi 0-5,800 Psi 力
泵入口温 有 有 ℃ 度
0-150℃
电机温度 有 有 ℃
0-210℃
振动x 振动y 漏电流
有有 G 有有 G 有 有 mA
0-5 G 0-5 G 0-20 mA
分辨率
0.1 Psi 0.1 Psi 0.1℃ 0.1℃ 0.003G 0.003G 0.001 mA
泵工况插针—连接 星点引线
传感器头部
13
三、泵工况仪井下部分安装
井下部分——泵工况示意图
14
三、泵工况仪井下部分安装
井下部分安装
星点引线连接组件
将泵工况星点引线组件依次穿过电机 尾部的星点引线。（星点引线组件一般都 在工况仪传感器尾部的黑色塑料护套内， 为一黑色塑料袋，内有星点引线组件和O 型圈，星点引线组件为3个组成，一黑一 白一铜，穿星点引线组件时，分别在引线、 黑色和白色组件上涂抹电机油以增加润滑 度。先黑后白再铜，黑色细端朝电机方向， 白色圆端朝电机方向，确认黑色和白色组 件安装完毕且方向正确后，在星点引线端 剥开6MM（铜组件的细端长度）。
高精度
0.1% 0.1% 0.1℃ 0.1℃ 1.0% 1.0% 0.05%
泵站组态软件PPT课件
适用于各水电站、水利枢纽。
主要技术性能
• 主要由PLC、闸位计、闸门限位计、信号 报警装置、闸位显示器等组成。
• 可根据用户要求配置其他自动装置，如荷 重仪、压力传感器、上下游水位计、闸门振 动监测仪等
• 工作环境： 温度 0-50℃
湿度 < 95%
• 采用集中控制屏柜结构，或采用现地控制 箱结构。
• 事故追忆 • 相关量记录

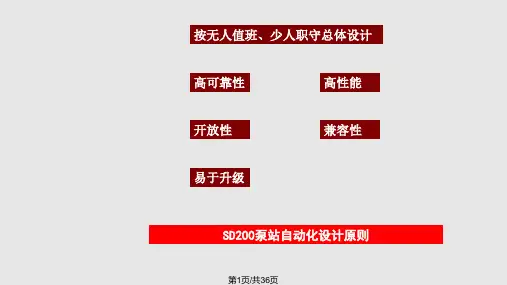

SD200泵站自动化系统功能
第8页/共36页
控制与 调节
•根据预定的原则和运行人员输入（或自调度发 来）的命令进行控制 •实时显示各工况主要阶段依次推进的过程 •检查被控对象的状态是否满足相应条件，以免 误操作 •可在线进行测点投退、LCU设备投退 •设置中调/中控／现地方式切换开关
标准控制软件
采用符合国际标准IEC1131-3的控制组态软 件
SD200泵站自动化系统特点---兼容性强
第5页/共36页
系统容量
仅受硬件资源限制，测点数不限
实时性
• 状态点采集周期≦100ms • 事件顺序记录（SOE）分辨率≦1ms • 调用新画面响应时间≦1s（90%画面） • 已显示画面上动态数据刷新时间≦1s • 双机切换时间：保证实时任务不中断
可利用工程师站进行简单的操作培训
SD200泵站自动化系统功能
第12页/共36页
其他计算机 网络系统
主操作员站1 打印机1 打印机2
主操作员站2
工程师站
网关 通讯处理站
打印服务器
以太网
模拟屏 至上级调度 至厂长终端
GPS系统
现地LCU1 现地LCU2
现地LCU3 现地LCU4
现场信号
闸门LCU
SD200泵站自动化系统配置图
主要技术性能
• 主要由PLC、闸位计、闸门限位计、信号 报警装置、闸位显示器等组成。
• 可根据用户要求配置其他自动装置，如荷 重仪、压力传感器、上下游水位计、闸门振 动监测仪等
• 工作环境： 温度 0-50℃
湿度 < 95%
• 采用集中控制屏柜结构，或采用现地控制 箱结构。
• 事故追忆 • 相关量记录
SD200泵站自动化系统功能
第8页/共36页
控制与 调节
•根据预定的原则和运行人员输入（或自调度发 来）的命令进行控制 •实时显示各工况主要阶段依次推进的过程 •检查被控对象的状态是否满足相应条件，以免 误操作 •可在线进行测点投退、LCU设备投退 •设置中调/中控／现地方式切换开关
标准控制软件
采用符合国际标准IEC1131-3的控制组态软 件
SD200泵站自动化系统特点---兼容性强
第5页/共36页
系统容量
仅受硬件资源限制，测点数不限
实时性
• 状态点采集周期≦100ms • 事件顺序记录（SOE）分辨率≦1ms • 调用新画面响应时间≦1s（90%画面） • 已显示画面上动态数据刷新时间≦1s • 双机切换时间：保证实时任务不中断
可利用工程师站进行简单的操作培训
SD200泵站自动化系统功能
第12页/共36页
其他计算机 网络系统
主操作员站1 打印机1 打印机2
主操作员站2
工程师站
网关 通讯处理站
打印服务器
以太网
模拟屏 至上级调度 至厂长终端
GPS系统
现地LCU1 现地LCU2
现地LCU3 现地LCU4
现场信号
闸门LCU
SD200泵站自动化系统配置图
泵站监控系统

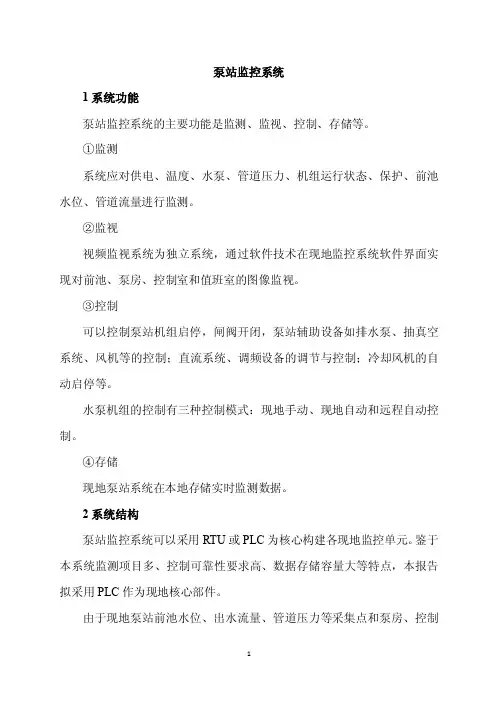

泵站监控系统1系统功能泵站监控系统的主要功能是监测、监视、控制、存储等。
①监测系统应对供电、温度、水泵、管道压力、机组运行状态、保护、前池水位、管道流量进行监测。
②监视视频监视系统为独立系统，通过软件技术在现地监控系统软件界面实现对前池、泵房、控制室和值班室的图像监视。
③控制可以控制泵站机组启停，闸阀开闭，泵站辅助设备如排水泵、抽真空系统、风机等的控制；直流系统、调频设备的调节与控制；冷却风机的自动启停等。
水泵机组的控制有三种控制模式：现地手动、现地自动和远程自动控制。
④存储现地泵站系统在本地存储实时监测数据。
2系统结构泵站监控系统可以采用RTU或PLC为核心构建各现地监控单元。
鉴于本系统监测项目多、控制可靠性要求高、数据存储容量大等特点，本报告拟采用PLC作为现地核心部件。
由于现地泵站前池水位、出水流量、管道压力等采集点和泵房、控制室、监控室相距较近，因此采用集中监测控制的原则。
现地泵站系统的基本结构详见图8-9所示PLC，由PLC接入现地局域网，组成泵站现地监控系统。
接入PLC I/O模块的监测设备和信号有水位计、管道压力计、流量计、电量、机械振动、窜动、温度传感器及水泵机组和控制电路的各类状态信息。
现地泵站交换机、PLC主控制器、I/O模块、电源模块等均安装在控制柜内，触摸屏安装在控制柜面板上，工控机和控制柜安装在现地监控室。
工控机和PLC主控制器通过交换机接入以太网。
前池水位、管道压力、管道流量、温度、电量、等公共信息和水泵机组的机械振动、窜动、各类状态信息接入I/O模块。
现地泵站工控机的监控软件属于远程监控系统内容。
3泵站控制模式①现地手动：指通过现地控制柜的控制按钮控制水泵的启停和流量控制，现地手动必须先将控制屏上的“自动/手动”开关至于“手动”位置。
手动控制方式是在脱离PLC情况下的控制模式，仅在PLC故障或检修情况下使用。
②现地自动控制：指现地控制屏上的“自动/手动”开关至于“自动”位置时，通过现地监控室的监控机或触摸屏对水泵的启停和流量控制。
水泵房监控系统课件
段，确保数据安全。
03
兼容性问题
水泵房监控系统中各种设备的品牌和型号不同，存在兼容性问题，影响
数据传输和监控效果。解决方案：对不同设备的接口进行标准化处理，
提高设备的兼容性。
感谢您的观看
THANKS
然上涨、流量突然下降等。
显示模块
数据展示
将处理后的数据显示在显示屏或电脑上，以便工作人员随时了解 水泵房的运行状态。
报警提示
当出现异常情况时，显示模块应发出警报提示，以便工作人员及 时发现并处理问题。
历史数据查询
能够查询历史数据，以便工作人员了解水泵房的运行趋势和变化 规律。
控制模块
1 2
远程控制
行效率和可靠性。
优化运行
通过人工智能技术优化水泵的运 行策略，提高水泵的运行效率和
降低能耗。
故障诊断
利用人工智能技术对水泵房的故 障进行诊断，提高故障诊断的准
确性和效率。
03
水泵房监控系统工作流程
数据采集与传
传感器安装
安装各类传感器，如水位传感器、流量传感器、压力传感器等， 实现对水泵房运行数据的实时采集。
06
水泵房监控系统发展趋势 与挑战
技术发展趋势
智能化
利用人工智能、物联网、大数据等先进技术，实现水泵房监控系统 的智能化，提高监控效率和准确性。
远程化
通过远程监控系统，实现对水泵房的远程管理和控制，提高管理效 率和水泵房的安全性。
集成化
将水泵房的各种监控设备进行集成，实现数据的集中管理和分析，提 高管理效率和决策准确性。
应用领域与场景
应用领域
水利、电力、石油、化工等行业的水泵房。
应用场景
水泵房的运行状态监测、故障预警、远程控制、节能优化等。
泵与泵站(第五版)给水泵站课件
自动化改造
智能化改造
环境友好型改造
05
给水泵站的安全与防护
泵站安全运行管理
定期检查与维护
操作规程制定 应急预案制定
泵站防洪涝措施
泵站选址
选择地势较高、不易受洪涝灾害 影响的地点建设泵站，降低洪涝
风险。
排水系统设计
合理设计泵站的排水系统，确保 在暴雨或洪水情况下，泵站内部
积水能够及时排出。
防水淹没措施
流量调度
根据用水需求，合理调度各泵的运行， 实现流量均衡分配。
优化开机顺序
根据用水高峰期和低谷期，合理安排 泵的开机和停机顺序。
优化调度策略
采用智能优化算法，如遗传算法、模 拟退火算法等，制定最优调度方案。
实时监控与调整
对泵站进行实时监控，根据实际运行 情况及时调整调度方案。
泵站现代化改造
更新设备
保证水质安全
节能环保 便于维护管理
设计流量和扬程
设计流量 设计扬程
泵型选择与数量
泵型选择
泵的数量
根据泵的运行效率和可靠性，确定泵 的数量，确保泵站能够持续稳定供水。
泵站布置与结构
平面布置 结构形式
03
给水泵站的运行管理
泵站的试运行
01
02
试运行目的
试运行流程
03 注意事项
泵站的运行操作
操作人员要求
操作流程
注意事项
泵站的维ቤተ መጻሕፍቲ ባይዱ保养
保养内容
注意事项
对泵站设备进行日常检查、清洁、润 滑等保养工作。
在保养过程中，应遵循相关安全规定， 确保人员安全。
保养周期
根据设备运行状况和保养要求，制定 合理的保养计划。
泵站信息化 ppt课件
灌排计划与调度管理系统 --- 灌排水计划
• 根据灌溉区域历年用水状况和农作物面积类型、汛期防涝等需求制定 灌排水计划。相关负责人对上报的用水计划并进行审批，审批通过后 作为用水调度的依据进行归档并提供查询统计。
灌排计划与调度管理系统 --- 运行优化调度
站群条件 水量平衡 流量平衡
站内条件 水量平衡 开机台数
汛情查询统计
系统以层次分明、方便快捷的信息查询方式，用简洁直观、图文并茂、丰富 多样的信息表现形式，按指挥决策人员关心的实用防洪主题要求，实现了实时雨 水情、历史洪水信息的在线查询、分析统计。
水情信息查询
水情历史同期对比
雨情信息检索
气象信息采集
气象信息既可设置访问接口直接查看所在地区气象系统，也可将气象 信息加载到本地气象库中，配合雨水情信息等辅助防汛决策。
下达指令 接收放水请求
泵站调度指令 防洪调度指令
泵站调度指令 防洪调度指令
WEB服务器 (记录/处理 调度指令)
电话机/传 真机
信息资源共享 历史记录归档
接受指令 发送放水请求
用水量统计 征费依据
控制站 (接收/执行者)
(2) 通过计算机网络调度示意图
泵站管理局 (指令发送者)
接收放水请求
下达指令
泵站调度指令 防洪调度指令
总体大纲
• 一 泵站信息化建设现状及发展趋势
• 二 建设内容、技术要求
• 三 信息化方案编制大纲 • 四 恒宇相关解决方案
二 建设内容、技术要求、解决方案
1 建设目标 2 建设内容 3 相关要求
2.1 建设目标
（1）通过信息采集、处理、分析和诊断，及时发现并消除泵站 各种故障和隐患，提高泵站运行可靠性。
泵站自动控制装置PPT课件
5.修复线路,更换传感器
6.按显示变频器故障代码 维修调整。 7.检查控制箱故障显示， 解决故障。
第25页/共34页
故障
故障分析
解决方案
液位或油位 过低
1.进液管是否供液; 1.进液管进液
2进液蝶阀没有打开 2.打开或更换蝶
或损坏,
阀。
3.液位传感器工作不 3.更换液位传感
正常.
器。
4.曲轴箱中无润滑油 4.添加润滑油
第26页/共34页
故障
故障分析
解决方案
显 示 的 各 项 数 温 度 、 压 力 等 连接数据线,更
据 与 实 际 值 误 传 感 器 数 据 线 换传感器。
差较大并带有 是否开路或传
波动
感器是否损坏。
第27页/共34页
变频器故障分析：
故障
故障分析
解决方案
泵组变频运 行压力不稳
1.压力传感器线路 1.检查压力传感器
第7页/共34页
系统主要功能：
1. 可实现就地或远距离对乳化液泵站进行启动或停机操作； 2. 电动机变频系统，使泵电机随乳化液需求而改变运转频率；并安装有电度表
可显示所消耗电力。 3. 曲轴箱油温保护：当油温达到78℃报警，80℃保护停机； 4. 曲轴箱油位保护：当润滑油油位低于最低油位时报警停机； 5. 齿轮泵油压保护：当齿轮泵油压低于0.2MPa 报警，低于0.1MPa保护停机。
换密封垫。 • 每月应清洗一次平板滤网。 • 每3个月清洗一次液箱过滤室及沉淀室。
第30页/共34页
包• 装、 包装： 运输与储存：
•
产品经质保部门检验合格后，包装人员对箱体做最后的清洗措施；凡将
外露部分使用防尘物品封住。
排水泵站远程监控系统19页PPT
1、不要轻言放弃，否则对不起自己。
2、要冒一次险!整个生命就是一场冒险。走得最远的人，常是愿意 去做，并愿意去冒险的人。“稳妥”之船，从未能从岸边走远。-戴尔．卡耐基。
梦 境
3、人生就像一杯没有加糖的咖啡，喝起来是苦涩的，回味起来却有 久久不会退去的余香。
排水泵站远程监控系统 守业的最好办法就是不断的发展。 5、当爱不能完美，我宁愿选择无悔，不管来生多么美丽，我不愿失 去今生对你的记忆，我不求天长地久的美景，我只要生生世世的轮 回里有你。
61、奢侈是舒适的，否则就不是奢侈 。——CocoCha nel 62、少而好学，如日出之阳；壮而好学 ，如日 中之光 ；志而 好学， 如炳烛 之光。 ——刘 向 63、三军可夺帅也，匹夫不可夺志也。 ——孔 丘 64、人生就是学校。在那里，与其说好 的教师 是幸福 ，不如 说好的 教师是 不幸。 ——海 贝尔 65、接受挑战，就可以享受胜利的喜悦 。——杰纳勒 尔·乔治·S·巴顿
谢谢！
2、要冒一次险!整个生命就是一场冒险。走得最远的人，常是愿意 去做，并愿意去冒险的人。“稳妥”之船，从未能从岸边走远。-戴尔．卡耐基。
梦 境
3、人生就像一杯没有加糖的咖啡，喝起来是苦涩的，回味起来却有 久久不会退去的余香。
排水泵站远程监控系统 守业的最好办法就是不断的发展。 5、当爱不能完美，我宁愿选择无悔，不管来生多么美丽，我不愿失 去今生对你的记忆，我不求天长地久的美景，我只要生生世世的轮 回里有你。
61、奢侈是舒适的，否则就不是奢侈 。——CocoCha nel 62、少而好学，如日出之阳；壮而好学 ，如日 中之光 ；志而 好学， 如炳烛 之光。 ——刘 向 63、三军可夺帅也，匹夫不可夺志也。 ——孔 丘 64、人生就是学校。在那里，与其说好 的教师 是幸福 ，不如 说好的 教师是 不幸。 ——海 贝尔 65、接受挑战，就可以享受胜利的喜悦 。——杰纳勒 尔·乔治·S·巴顿
谢谢！
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
精品
泵站监控
目前泵站管理存在的问题
泵站有人职守，三班工作制。 大量费用用于人工。 主管部门不能随时掌握泵站情况。 泵站设备隐患不能及时发现。 管理效率偏低。
怎么办？！
使用泵站智能监控系统
— 泵站采取无人职守。 — 组织专业维护队伍进行巡检。 — 建立监控中心，集中管理所辖各种泵站。
排水泵站智能监控系统组成
光猫
光纤
交换机
视频服务器 串口网口转换器
摄象机 摄象机
主控制器
分控制器 分控制器 分控制器
测控终端 – 模块化设计
使用GPRS时只能传输 监控数据。
主控制器负责管理泵站 数据、优化水泵运行、 切换手动、自动、远程 控制模式。
每个分控制器控制一台 水泵或格栅机，控制每 台水泵投入或退出运行。
GPRS模块
上级领导及相关人 员也可通过Internet 公网浏览到泵站相 关信息。
泵站远程测控终端
安装在泵站水泵启动柜旁 接入水位信号 接入水泵电压、电流信号 接入水泵、格栅机状态信号 接入启动柜告警信号 接入安防信号 接入视频信号 接入控制输出信号
测控终端 – 模块化设计
使用光纤可 传各种数据 及视频。
上级主管部门评为年度先进单位。 秦皇岛开发区、廊坊开发区等同行前来学习
先进经验，年底前，也实施了“排水泵站智 能监控系统”。
ቤተ መጻሕፍቲ ባይዱ
谢谢观看
中心软件可做到：
远程控制： 各水泵启停 格栅机启停 切换控制模式
中心软件可做到：
视频监视 集中画面监视
各泵站重要工 位。 单独监视一个 泵站。 视频信息可存 储查询。
中心软件可做到：
存储监控数据。 查询监控数据。 生成各种生产
报表。 生成各种分析
曲线。
通过网络进行浏览
管理处领导及相关 人员可通过内部局 域网浏览到泵站相 关信息。
主控制器 分控制器 分控制器 分控制器
现场安装
水泵启动柜
启动4台水泵
测控终端
控制： 4台水泵 1台格栅机 2路视频
北戴河排污泵站
合理选配外围设备
根据要求选配下列设备： 水位计 摄象机及控制云台 流量计 考勤机 红外报警器 有害气体报警器 ……
摄象机 水位计
流量计
使用效果
以北戴河泵站管理处为例： 该设备安全稳定运行一年。 每个站节省人员9名，共7个泵站。 北戴河泵站管理处因引入科技管理手段，被
泵站管理处 监控中心
光纤
基站
光纤
监控中心 通信网络 测控终端 外围设备
GPRS
雨水泵站
排污泵站
监控中心 — 硬件配置
服务器 计算机 交换机 投影仪 打印机 光端机 操作台 标准柜
中心软件可做到：
监测： 各泵站水位 水泵开关状态 报警状态 水泵电流 水泵电压 排水量 格栅机工作状态。 安防报警
泵站监控
目前泵站管理存在的问题
泵站有人职守，三班工作制。 大量费用用于人工。 主管部门不能随时掌握泵站情况。 泵站设备隐患不能及时发现。 管理效率偏低。
怎么办？！
使用泵站智能监控系统
— 泵站采取无人职守。 — 组织专业维护队伍进行巡检。 — 建立监控中心，集中管理所辖各种泵站。
排水泵站智能监控系统组成
光猫
光纤
交换机
视频服务器 串口网口转换器
摄象机 摄象机
主控制器
分控制器 分控制器 分控制器
测控终端 – 模块化设计
使用GPRS时只能传输 监控数据。
主控制器负责管理泵站 数据、优化水泵运行、 切换手动、自动、远程 控制模式。
每个分控制器控制一台 水泵或格栅机，控制每 台水泵投入或退出运行。
GPRS模块
上级领导及相关人 员也可通过Internet 公网浏览到泵站相 关信息。
泵站远程测控终端
安装在泵站水泵启动柜旁 接入水位信号 接入水泵电压、电流信号 接入水泵、格栅机状态信号 接入启动柜告警信号 接入安防信号 接入视频信号 接入控制输出信号
测控终端 – 模块化设计
使用光纤可 传各种数据 及视频。
上级主管部门评为年度先进单位。 秦皇岛开发区、廊坊开发区等同行前来学习
先进经验，年底前，也实施了“排水泵站智 能监控系统”。
ቤተ መጻሕፍቲ ባይዱ
谢谢观看
中心软件可做到：
远程控制： 各水泵启停 格栅机启停 切换控制模式
中心软件可做到：
视频监视 集中画面监视
各泵站重要工 位。 单独监视一个 泵站。 视频信息可存 储查询。
中心软件可做到：
存储监控数据。 查询监控数据。 生成各种生产
报表。 生成各种分析
曲线。
通过网络进行浏览
管理处领导及相关 人员可通过内部局 域网浏览到泵站相 关信息。
主控制器 分控制器 分控制器 分控制器
现场安装
水泵启动柜
启动4台水泵
测控终端
控制： 4台水泵 1台格栅机 2路视频
北戴河排污泵站
合理选配外围设备
根据要求选配下列设备： 水位计 摄象机及控制云台 流量计 考勤机 红外报警器 有害气体报警器 ……
摄象机 水位计
流量计
使用效果
以北戴河泵站管理处为例： 该设备安全稳定运行一年。 每个站节省人员9名，共7个泵站。 北戴河泵站管理处因引入科技管理手段，被
泵站管理处 监控中心
光纤
基站
光纤
监控中心 通信网络 测控终端 外围设备
GPRS
雨水泵站
排污泵站
监控中心 — 硬件配置
服务器 计算机 交换机 投影仪 打印机 光端机 操作台 标准柜
中心软件可做到：
监测： 各泵站水位 水泵开关状态 报警状态 水泵电流 水泵电压 排水量 格栅机工作状态。 安防报警
